Программы для расчета крыши дома

Когда речь идет о строительстве или реконструкции дома, то важны все нюансы. Программа для расчета крыши дома, поможет рассчитать все параметры конструкции. Крыша в целом очень важная часть сооружений. Ведь именно от этой конструкции напрямую зависит, насколько долговечно и качественно будет служить дом для его жильцов.

Расчет крыши дома в специальной программе

Вернуться к оглавлению

Содержание материала

• 1 Для чего нужны такие программы
• 2 Какие параметры обязательно необходимо рассчитать
• 3 Какие программы для проектирования крыш существуют
  • 3.1 Автокад
    • 3.1.1 Преимущества
    • 3.1.2 Недостатки
  • 3.2 Кровля Профи
    • 3.2.1 Преимущества
    • 3.2.2 Недостатки

Для чего нужны такие программы

Программа для проектирования крыши пригодится по многим причинам. Самые важные из них следующие:

1. Возможность рассчитать точное количество необходимого материала для кровли.
2. Благодаря просчетам можно понять, какая сумма средств нужна для осуществления миссии.
3. Программы позволят владельцу дома увидеть, каковой будет завершенная форма конструкции.
4. Также, с помощью подобных утилит можно определить, какая форма кровли лучше всего для конкретного здания.
5. Создание проекта и планировки крыши поможет существенно ускорить процесс постройки или реконструкции здания. Ведь когда известно количество необходимого сырья, скорость работы значительно повышается.

   Пример расчета кровли здания в специальной программе

6. Когда сконструирован проект, который поможет создать кровлю, сводится к минимуму возможность допущения погрешностей в процессе установления крыши.
7. Также, создание чертежей поможет незамедлительно распечатать часть будущего строения. Это поможет сократить время, потому что отпадет необходимость рисовать проект вручную.

Все эти факторы значительны и должны быть взяты во внимание. Отсюда можно сделать вывод, что программы, предназначенные для черчения кровли, важны и их стоит использовать на этапе планирования строительства или реконструкции здания.

Вернуться к оглавлению

Какие параметры обязательно необходимо рассчитать

Неопытные в строительном деле, могут предположить, что программа для расчета крыши дома предназначена исключительно для того чтобы увидеть, какой будет конструкция по завершению работ. На самом же деле это далеко не так.

Редактирование кровли дома в программе Аркон

Такие утилиты позволяют точно определить все важнейшие для прочности и долговечности конструкции, параметры. Программы помогут определить:

• длину балок, из которых будет создана основа кровли;
• количество требуемых стропил для стойкости конструкции;
• также, программы, которые помогают сконструировать крыши онлайн, качественно и полноценно, рассчитают необходимую прочность основы, чтобы была выдержана нагрузка от кровельного материала;
• программа для проектирования крыш домов, помогут определить, какое количество изоляционного материала, сохраняющего тепло и защищающего от шума, необходимо приобрести;
• еще специализированные программы рассчитают объем сырья, необходимого для завершающего этапа установления крыши;
• и один из важных факторов, который поможет определить программа – это стоимость необходимого сырья. Посчитать ее можно, отталкиваясь от расчетов материалов, которые выполнила утилита по проектированию крыши здания.

Все эти моменты важны и каждый из них, обязательно должен быть определен на этапе планирования строительства или реконструкции кровли дома.

Вернуться к оглавлению

Какие программы для проектирования крыш существуют

Раньше строители перед тем, как приступить к работе по оборудованию крыши домов, должны были нарисовать схему. На основании рисунка осуществлялись замеры необходимых параметров, которые переносились на предварительно подготовленный план, нанесенный на лист бумаги. Людям современности повезло.

Интерфейс программы для расчета стропил кровли

Ведь есть специальные утилиты, которые самостоятельно все просчитают, главное корректно указать параметры. Стоит понимать, какие функции возможно выполнить с тем или иным софтом, чтобы подобрать для себя тот, который максимально комфортен.

Автокад

Программа с начала своего выхода начала пользоваться высокой популярностью.

И это не удивительно, ведь постоянные обновления и новые версии утилиты помогают людям использовать все новые и новые грани в процессе создания объемных конструкций, которые позволяют досконально построить процесс строительных и ремонтных работ.

В видео показывается процесс расчета кровли в программе Автокад.

Преимущества

1. В программное обеспечение вшиты объекты различной формы, с помощью которых можно сконструировать структуры, которые подойдут под конкретный случай.
2. Утилита позволяет просмотреть созданные объекты в 2D и в 3D режиме архитектурной визуализации.
3. Также, можно распечатать созданный чертеж, чтобы обустроить крышу по всем параметрам.
4. Внутри утилиты имеется набор всех необходимых инструментов, которые понадобятся для создания самых разнообразных объектов.
5. С помощью программы Автокад можно создавать презентационные и рекламные ролики, которые помогут заказчику в совершенстве понять, как будет выглядеть кровля его дома.
6. В программу можно загрузить подготовленные файлы, созданные в программе Excel или же заснятые на фотоаппарат. После загрузки файлов, можно работать с ними, совершенствуя с помощью утилиты Автокад и добавляя необходимые для создания проекта элементы.

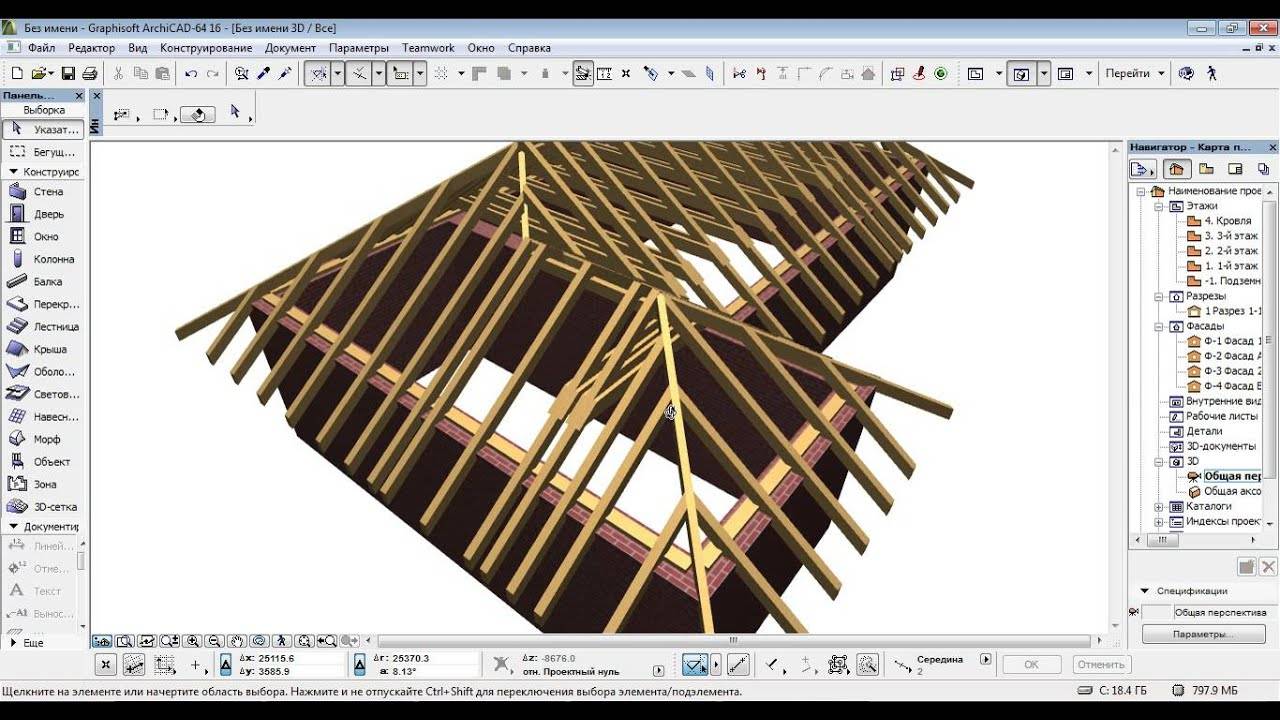

   Интерфейс программы Автокад для расчета кровли дома

7. Работать в софте достаточно просто, панель задач создана таким образом, что она будет понятна и профессиональным проектировщикам, и начинающим пользователям подобной утилитой.
8. Пользоваться программой можно с любого компьютера, телефона или планшета. Поэтому софт может быть использован потребителями услуг любого уровня.

Недостатки

Для того чтобы программа полноценно и без сбоев работала, необходимо уточнить, совместима ли выбранная версия с программным обеспечением, установленным на компьютер.

Кровля Профи

Данная утилита чаще всего используется компаниями, которые указывают услуги строительства разным потребителям.

Интерфейс программы Кровля Профи

На этапе подготовки к строительству, не зависимо от того 1 или 3 этажа в здании планируется возводить, Кровля Профи поможет подсчитать, какое количество материалов необходимо для осуществления миссии, в частности, для крыши сооружения.

Преимущества

1. Удобный интерфейс.
2. Четкое понимание того, сколько сырья требуется закупить для качественного выполнения работы.
3. Программа четко просчитает, каким образом максимально экономно использовать материал, чтобы даже отрезки были пущены в дело.
4. После создания проекта, программа для расчета крыши выдает готовый чертеж, на основании которого можно осуществлять возведение конструкции кровли здания.

Недостатки

В утилите Кровля Профи довольно ограниченное количество функций. Чтобы установление крыши было осуществлено на высоком уровне, нужно хорошо подготовиться к данному процессу. Именно для этой цели и придуманы программы, в которых можно создать проект и напечатать чертеж этой конструкции. Главное, выбрать подходящую утилиту, в которой будет удобно и комфортно работать.

Виды крыш и их строение

Похожие презентации:

Творческий проект «Умный дом»

Грузоподъемные машины. (Лекция 4.1.2)

Основы архитектуры и строительных конструкций. Основы проектирования

Лакокрасочные материалы. Виды, состав

Металлические конструкции

Виды кранов

Общие сведения о кранах

Классификация крыш и покрытий

Фундамент. Классификация фундаментов

Свайные фундаменты. Классификация. (Лекция 6)

Виды крыш и их строение
21.02.2019
Виды крыш и их строение
1
Что такое крыша?
Крыша — верхняя конструкция здания, которая служит для защиты от
атмосферных осадков, дождевой и талой воды. Другой основной её функцией
является теплоизоляционная (сохранение тепла и защита от перегрева).На
ряду с фундаментом и стенами, крыша относиться к наиболее важным
конструкциям любого строения.
Стены – ограждающие конструкции здания, которые защищают внутреннее
помещение от морозов, жары, ветра и других погодных явлений.
Фундамент – это основа здания,
благодаря ему стены остаются
неподвижны и защищены от
воздействия влаги из грунтов.
Крыша в свою очередь оберегает и
фундамент и стены от атмосферных
осадков, эффективно отводя осадки
от здания.
Без надежной крыши вся конструкция здания окажется под угрозой, не
смотря на качество фундамента и стен.
21.02.2019
Виды крыш и их строение
2
Какие виды крыш существуют?
Основных видов устройства кровель насчитывается порядка 10. Рассмотрим
более подробной каждый из них, от более простых к более сложным:
Односкатная опирается своей несущей
конструкцией (системой стропил, фермой и
др.) на наружные стены, находящиеся на
разных уровнях. Односкатные крыши
применяются чаще всего при строительстве
веранд и террас, хозяйственных построек,
складских помещений.
Двускатная является самой распространённой
классической конструкцией. К
многочисленным вариантам данного типа
надо отнести крыши с равномерным или
неравномерным углом наклона ската или же
размером карнизного свеса.
21.02.2019
Виды крыш и их строение
3
Какие виды крыш существуют?
Вальмовая. Она четырехскатная: два ската
представляют собой трапеции, а два других,
со стороны торцевых стен, — треугольники
(они называются вальмами). Разновидностью
вальмовой крыши является полу-вальмовая.
Шатровая. Все скаты такой крыши, в виде
равнобедренных треугольников, сходятся в
одной точке. Определяющим элементом в
ней является симметричность.
Применяется для строений в форме
квадрата или равностороннего
многоугольника.
21.02.2019
Виды крыш и их строение
4
Какие виды крыш существуют?
Мансардная. Для увеличения объема
жилого чердачного помещения
(мансарды).Данный тип кровельной
конструкции очень популярен при
современном строительстве, т.к.
обеспечивается эффективное использование
жилой площади мансардного этажа.
Много щипцовая. Её устраивают на домах со
сложной многоугольной формой плана.
Такие крыши имеют большее
количество ендов и ребер, что требует
высокой квалификации при выполнении
кровельных работ.
21.02.2019
Виды крыш и их строение
5
Какие виды крыш существуют?
Купольная. Редко встречается в
современном строительстве. Такие крыши
выбирают для перекрытия целого здания,
имеющего круговые очертания.
Плоская. Применяются в промышленных и
гражданских строениях, таких как:
многоэтажные дома, складские и
логистические центры, супермаркеты и тд.
Имеет много разновидностей, может быть
эксплуатируемой, зеленой.
21.02.2019
Виды крыш и их строение
6
Крыши – вид сверху.
Односкатная
21.02.2019
Двухскатная
Виды крыш и их строение
Вальмовая
7
Крыши – вид сверху.
Шатровая
21.02.2019
Двухскатная
Виды крыш и их строение
Многощипцовая
8
Крыши – вид сверху.
21.02.2019
Виды крыш и их строение
9
Доля доборных элементов на кровле.
Вид крыши
Доля
кровельного
материала
Доля доборных
элементов
Односкатная
70%
30%
Двухскатная
60%
40%
Вальмовая
50%
50%
Шатровая
50%
50%
Мансардная
50%
50%
40%
60%
Многощипцовая
21. 02.2019
Виды крыш и их строение
Примечание
За счет простой формы крыши
требует малого количества
доборных элементов
Наиболее эффективный вид
крыши для отвода воды, с
минимум доборных элементов
Имеет большое количество
хребтов. За счет 4х скатов
распределяет нагрузку на крышу.
Имеет 2 вида доборов – хребет,
карниз. За счет 4х скатов
распределяет нагрузку на крышу.
Два вида карнизных планок
удорожают комплектацию
доборными элементами.
Большое кол-во ендов
увеличивает смету на доборные
элементы.
10
Из чего состоит крыша?
1.Мауэрлат
2.Стропила
3.Обрешетка
4.Скаты
5.Конек
6.Хребет
7.Фронтонный свес
8.Ендова
9.Карнизный свес
10.Контробрешетка
21.02.2019
Виды крыш и их строение
11
Из чего состоит крыша?
Скат – часть поверхности крыши, как правило сверху
ограниченный коньком, а снизу карнизом.
Обрешетка — решётчатая конструкция или сплошной
настил, устанавливаемый поверх стропильных ног.
Является основанием для крепления кровельного
материала. Сечение доски – 25Х150мм.
Контр обрешётка – бруски предназначенные для устройства
вентиляционного канала между гидроизоляцией и кровельным покрытием.
Монтируются на стропильные ноги. Брус 50Х50мм
Мауэрлат – брус или бревно, уложенное сверху по
периметру наружной стены. Служит крайней нижней
опорой для стропил. Распределяет точечную нагрузку от
стропил на всю поверхность стены.150х150/200х200мм.
Стропила – несущая система скатной крыши,
состоящая из наклонных стропильных ног,
вертикальных стоек и наклонных подкосов.150х50мм
21.02.2019
Виды крыш и их строение
12
Из чего состоит крыша?
Конек– это верхнее ребро образующее внешний угол на
стыке двух верхних частей скатов, и идущих
горизонтально к земле.
Хребет– наружный угол, образующийся в месте
стыковки двух скатов, идущий под углом к земле.
Ендова – внутренний угол, образующийся в месте
стыковки двух скатов, идущий под к земле.
Карнизный свес – нижняя горизонтальная часть ската,
отвечающая за защиту стен от осадков.
Фронтонный свес – боковая часть кровельного ската.
Примыкание -участок соединения кровли со стеной или
трубой.
21.02.2019
Виды крыш и их строение
13
Из чего состоит крыша?
Эркер – это выступающая за
плоскость фасада часть помещения. Позволяет
увеличить внутреннее пространство жилища, а
также улучшить
его освещённость и инсоляцию, в связи с чем
эркер обычно остеклён, часто по
всему периметру.
Слуховое окно (кукушка)— окно
в кровле здания, предназначено для
естественного освещения и проветривания
чердачных помещений, иногда — для выхода
на крышу.
21.02.2019
Виды крыш и их строение
14
Из чего состоит крыша?
21.02.2019
Виды крыш и их строение
15
Что такое кровельный пирог?
Кровельный пирог – совокупность ряда слоев состоящий из:
гидроизоляции, пароизоляции, элементов вентиляции, утеплителя и тд.
21.02.2019
Виды крыш и их строение
16
Из чего состоит кровельный пирог?
Кровельное покрытие — верхний элемент кровельного пирога,
подвергающийся атмосферным воздействиям. Главной её функцией
является отвод дождевой и талой воды. Главными свойствами кровли
являются герметичность и эстетичный внешний вид.
Гидроизоляционная пленка – обеспечивает защиту от влаги утеплителя,
внутренней облицовки чердачного или мансардного помещения дома,
деревянной стропильной системы.
Утеплитель – это строительные материалы, предназначенные для защиты
сооружения от воздействия окружающей среды и сохранения
температурного режима внутри помещений.
Пароизоляционная пленка– обеспечивает защиту подкровельного
пространства от переувлажнения паровоздушной смесью поднимающегося
из жилых помещений.
Элементы вентиляции -позволяет избежать возникновение и
накопление влаги в подкровельном пространстве, организовать
эффективную вентиляцию внутренних помещений и канализационных
стояков.
21.02.2019
Виды крыш и их строение
17
Как устроить вентиляцию кровли?
Вариант 1
Вариант 2
В качестве гидроизоляционного
материала используется супер
диффузионная мембрана. Укладка
мембраны производится
непосредственно на утеплитель, без
зазора.
21.02.2019
В качестве гидроизоляционного
материала используется пленка,
укладка которой производится с
зазором в 5 см от теплоизоляции, за
счет устройства контр обрешетки.
Виды крыш и их строение
18
Состав кровельного пирога.
21.02.2019
Виды крыш и их строение
19
Вопросы?
21.02.2019
Виды крыш и их строение
20
Задание на дом.
Нарисовать крышу – вид сверху.
21.02.2019
Виды крыш и их строение
21
Задание на дом.
Обозначить элементы кровли: конек, хребет, карнизный свес, ендова и торцевой свес.
К – конек, Х – хребет, Кар – карнизный свес, Т – торцовой свес, Е — ендова
21.02.2019
Виды крыш и их строение
22

English
Русский
Правила

сборкаDrawRoof

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть легко выполнено с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены». Значение шага, заданное в диалоговом окне «Построить крышу», задает только шаг по умолчанию для всех плоскостей крыши в плане. Уклон вместе со стилем крыши можно перезаписать отдельно для каждой стены, открыв панель «Крыша» в диалоговом окне спецификации этой стены.

В этом уроке мы начнем с создания простой закрытой прямоугольной структуры размером 40 x 30 футов, как показано на изображении ниже.

В этой статье мы покажем вам, как автоматически создавать следующие стили крыш:

• Бедро
• Гейбл
• Смещение фронтона
• Голландский фронтон
• Сбрасывать
• Гамбрел
• Крыло чайки
• Половина бедра
• Мансарда

Шатровая крыша

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой не нарисована другая стена, как показано на рисунке ниже.

Для создания вальмовой крыши

1. По умолчанию вальмовая крыша будет автоматически создана для конструкции размером 40 x 30 футов без внесения каких-либо изменений.
2. Выберите Build> Roof> Build Roof   из меню.
3. На панели «Крыша» диалогового окна « Построить крышу » можно задать значения по умолчанию Шаг (в 12) всей крыши, ее Минимальная ниша Размер и Свес крыши .

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».

4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установить материал для других аспектов крыши, таких как желоб.
5. Нажмите OK , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.



   Вид стандартной вальмовой крыши в плане будет выглядеть так, как показано на рисунке выше.

ДВУСКАТНАЯ КРЫША

Если стена не имеет несущей плоскости крыши, то это двускатная стена.

Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами в нашем плане.

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object  .
2. На панели «Крыша» диалогового окна «Спецификация стены » выберите параметр « Полная двускатная стена », затем нажмите 9.0116 ОК .

3. Выполните те же действия для правой 30-футовой стены.
4. Если в диалоговом окне Построить крышу включен параметр Автоматическое восстановление крыш , ваш план будет обновляться автоматически. В противном случае выберите Построить > Крыша > Построить крышу , чтобы отобразить диалоговое окно Построить крышу , затем нажмите OK 9011 7  к восстановить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».

   Вид стандартной двускатной крыши в плане будет выглядеть так, как показано на рисунке выше. Мы указали две стены, которые должны быть определены как стены со сплошным фронтоном, чтобы создать этот стиль крыши.

СДВЕСНАЯ КРЫША

Смещенная двускатная крыша — это тип двускатной крыши с разным уклоном на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.

Для создания двускатной крыши со смещением

Этот стиль крыши можно создать, назначив разный уклон двум плоскостям крыши adj

1. Укажите, что левая и правая стены должны быть Полные двускатные стены .
2. Используйте инструмент Select Objects  , чтобы выбрать нижнюю 40-футовую стену, затем нажмите Open Object инструмент редактирования  .
3. На панели Крыша диалогового окна Спецификация стены измените значение Шаг на большее, чем остальная часть крыши, например 12″ , затем нажмите OK .


4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените Шаг на меньшее значение, например 2″ , затем нажмите OK .
5. Если в диалоговом окне Build Roof включен параметр Auto Rebuild Roofs , ваш план будет обновляться автоматически. В противном случае выберите Build> Roof> Build Roof  , чтобы отобразить Построить крышу , затем нажмите  OK  , чтобы перестроить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».

   Вид в плане двускатной крыши со смещением будет выглядеть так, как показано на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

ГОЛЛАНДСКАЯ КРЫША

Голландский фронтон, иногда называемый голландским вальмом, представляет собой комбинацию стилей вальмовой и двускатной крыш, в которых фронтон расположен на конце конька, в верхней части плоскости вальмовой крыши.

Чтобы создать голландскую двускатную крышу

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object  .
2. На панели «Крыша» диалогового окна Спецификация стены , в котором отображается:

3. Выполните те же действия для правой 30-футовой стены.
4. Если в диалоговом окне Построить крышу включен параметр Автоматическое восстановление крыш , ваш план будет обновляться автоматически. В противном случае выберите Построить > Крыша > Построить крышу , чтобы отобразить диалоговое окно Построить крышу , затем нажмите OK 9011 7  к восстановить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».




   Вид голландской двускатной крыши в плане будет выглядеть так, как показано на рисунке выше. Мы определили левую и правую вертикальные стены как голландские фронтонные стены и установили расстояние от базовой линии на 9.6.

КРЫША ОДНА

Односкатная крыша Sometimes called a skillion, flat or lean-to roof.» data-tooltip=»» aria-haspopup=»true»> представляет собой одинарную наклонную плоскость крыши.

Для создания односкатной крыши

Во-первых, нам нужно сообщить программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами в нашем плане, установить одну стену как стену с высоким навесом/фронтоном, и мы также уменьшим уклон на крыше, чтобы она не такой крутой.

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object  .
2. На панели «Крыша» диалогового окна Спецификация стены выберите параметр Полная двускатная стена , затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Используйте инструмент Select Objects  , чтобы выбрать верхнюю 40-футовую горизонтальную стену и нажмите на Открыть объект   инструмент редактирования.
5. На панели «Крыша» выберите параметр Высокий навес/фронтонная стена , затем нажмите OK .

6. Если в диалоговом окне Построить крышу включен параметр Автоматическое восстановление крыш , ваш план будет обновляться автоматически. В противном случае выберите Построить > Крыша > Построить крышу , чтобы отобразить диалоговое окно Построить крышу , затем нажмите OK 9011 7  к восстановить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».

   Вид в плане стандартной односкатной крыши будет выглядеть как на изображении выше с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как Стены со сплошным фронтоном, а верхняя горизонтальная стена должна быть определена как Стена с высоким навесом/фронтоном.

Вальмовая крыша

Вальмовая или амбарная крыша имеет два ската с каждой стороны конька . Первый (нижний) уклон с обеих сторон круче, чем участок у гребня.

Для создания вальмовой крыши

Чтобы создать базовую вальмовую крышу, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклоны для двух горизонтальных 40-футовых стен.

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object   .
2. На панели «Крыша» диалогового окна Спецификация стены выберите параметр Полная двускатная стена , затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену и нажмите на Открыть инструмент редактирования Объекта .
5. На панели Крыша диалогового окна Спецификация стены , в котором отображается:
   • Укажите шаг как 24 дюйма в 12.
   • Поставьте галочку в поле Верхний шаг и установите шаг 6 дюймов дюймов 12.
   • Измените значение In From Baseline на 60 «, чтобы второй шаг начинался 5 дюймов от верхней пластины . Значение «Начать с высоты» автоматически настраивается на основе других введенных значений.
   • Нажмите OK , чтобы применить эти изменения и закрыть диалоговое окно.
6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй скат, чтобы увидеть, как он влияет на конструкцию вашей вальмовой крыши.
8. Если в диалоговом окне Построить крышу включен параметр Автоматическое восстановление крыш , ваш план будет обновляться автоматически. В противном случае выберите Построить > Крыша > Построить крышу , чтобы отобразить диалоговое окно Построить крышу , затем нажмите OK 9011 7  к восстановить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».

   Стандартная вальмовая крыша на виде в плане будет выглядеть так, как показано на рисунке выше. Мы указали, что две вертикальные стены должны быть определены как стены со сплошным фронтоном, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

КРЫЛО ЧАЙКИ

Крыша типа «крыло чайки» имеет два ската по обе стороны от конька, причем первый скат меньше второго.

Создание крыши типа «крыло чайки»

Во-первых, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклоны для двух 40-футовых стен.

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object   .
2. На панели крыши стены Спецификация , выберите параметр Full Gable Wall , затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и нажмите на инструмент редактирования Open Object .
5. На панели Крыша диалогового окна Спецификация стены , в котором отображается:
   • Укажите Шаг как 6 дюймов в 12.
   • Поставьте галочку в поле Верхний и задайте шаг 12 дюймов дюймов 12. Важно, чтобы верхний уклон был круче стандартного, чтобы создать этот стиль крыши.
   • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
   • Нажмите OK , чтобы применить эти изменения и закрыть диалоговое окно.
6. Выполните ту же процедуру для оставшейся 40-футовой стены.
7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на дизайн крыши в виде крыла чайки.
8. Если в диалоговом окне Build Roof включен параметр Auto Rebuild Roofs , ваш план будет обновляться автоматически. В противном случае выберите Build> Roof> Build Roof  , чтобы отобразить Построить крышу , затем нажмите  OK  , чтобы перестроить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».

   Стандартная крыша типа «чайка» в плане будет выглядеть так, как показано на рисунке выше. Мы указали, что две вертикальные стены должны быть определены как стены со сплошным фронтоном, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

   Обратите внимание, что на виде в плане этот стиль крыши может выглядеть так же, как двускатная крыша, поэтому важно убедиться, что у вас правильно установлены верхний и нижний уклоны, и проверьте это с помощью камеры.

ПОЛУвальмовая КРЫША

Полувальмовая крыша имеет два торца фронтона, но на вершине каждого фронтона находится небольшое вальмо, доходящее до конька. Это комбинация стилей двускатной и вальмовой крыш, в которой плоскость вальмовой крыши поднимается вверх от частичной фронтонной стены.

Для создания полувальмовой крыши

Нам нужно сообщить программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами в нашем плане.

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object   .
2. На панели «Крыша» диалогового окна Спецификация стены , в котором отображается:
   • Выберите вариант Полная двускатная стена .
   • Установите флажок рядом с Верхний шаг , затем укажите Верхний шаг как 3 дюйма в 12
   • Установите значение In от базового значения на 108 дюймов .
   • Нажмите OK , чтобы применить эти изменения и закрыть диалоговое окно.
3. Следуйте тем же инструкциям для правой 30-футовой стены.
4. Если в диалоговом окне Построить крышу включен параметр Автоматическое восстановление крыш , ваш план будет обновляться автоматически. В противном случае выберите Построить > Крыша > Построить крышу , чтобы отобразить диалоговое окно Построить крышу , затем нажмите OK 9011 7  к восстановить крышу.

   Примечание: Если вы используете Home Designer Pro, установите флажок «Создать плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр «Автоматическое перестроение крыш».



   Стандартная полувальмовая крыша в плане будет выглядеть так, как показано на рисунке выше. Мы указали, что две вертикальные стены должны быть определены как стены со сплошным фронтоном, и установили для этих же стен верхний шаг и расстояние от базовой линии.

МАНСАРДНАЯ КРЫША

Мансардная крыша представляет собой вальмовую крышу с двумя скатами на секциях крыши над каждой из четырех стен. Второй откос начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний гораздо круче.

Для создания мансардной крыши

Чтобы создать мансардную крышу, нам потребуется изменить панель «Крыша» диалогового окна «Спецификация» для всех четырех стен в файле . plan.

1. Используйте инструмент Select Objects  , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object   .
2. На панели крыши стены Спецификация 9Диалоговое окно 0117, в котором отображается:
   • Укажите шаг из 24 дюйма .
   • Поставьте галочку рядом с полем Верхний Шаг и введите значение 1/4″ .
   • Измените значение In с базового значения на 60 дюймов .
   • Нажмите OK , чтобы применить эти изменения и закрыть диалоговое окно.
3. Следуйте тем же инструкциям для остальных трех стен.
4. Если в диалоговом окне Построить крышу включен параметр Автоматическое восстановление крыш , ваш план будет обновляться автоматически. В противном случае выберите Построить > Крыша > Построить крышу , чтобы отобразить диалоговое окно Построить крышу , затем нажмите OK 9011 7  к восстановить крышу.
