Опалубка для фундамента столбчатого: Опалубка для столбчатого фундамента — как сделать

Труба-опалубка для строительства столбчатого фундамента

ТИСЭ предлагает легкую, пластиковую опалубку для строительства фундамента ТИСЭ или столбчатых фундаментов, традиционным способом, без использования бура ТИСЭ.

При строительстве столбчатых фундаментов, фундаментов ТИСЭ встречаются случаи, когда бурение скважин под столбы или буронабивные сваи ТИСЭ невозможно, или качество бурения скважин скажется на качестве свай.

1.участок земли с высоким уровнем грунтовых вод, так называемые водонасыщенные грунты, (заполнение водой, обрушение стенок скважины).

2.грунты с большим количеством крупных камней, насыпные грунты (мусор и т.д.)

3.ремонт или замена фундамента под домом (невозможность подведения бурового инструмента под стену дома).

Обычно для данной технологии используют асбестоцементные трубы, которые имеют ряд ключевых недостатков в сравнении с пластиковой опалубкой.

Пластиковая опалубка, это труба D от 200 до 600 мм. различной длинны.

Опору (расширение сваи-столба) опалубки можно изготовить из досок в виде ящика,

или, к примеру, использовать емкость (таз) для замешивания сухих смесей, перевернув вверх дном, прорезав отверстие под диаметр опалубки и соединив с опалубкой саморезами при помощи фланца из жести

Технология устройства столба с расширением при помощи пластиковой опалубки.

Экскаватором или вручную, это могут быть траншея или отдельные ямы вынимается грунт ниже отметки промерзания. Затем на дно траншеи устанавливается опалубка ,выравнивается по шнурке и засыпается грунтом или песком (как малопучинистый),далее в опалубку устанавливается арматурный каркас и бетонируется.

По всем вопросам и ценам  звоните по телефону

Опалубка для столбчатого фундамента: от А до Я

Столбчатый фундамент – популярное основание под «легкие» конструкции.

Повсеместное применение связано с невысокой стоимость и несложным процессом монтажа.

Важным фактором качественного основания является выполненная четко по технологии опалубка для столбчатого фундамента.

Содержание:

• 1 Технические особенности, материалы
• 2 Виды опалубки
• 3 Преимущества и недостатки столбчатого фундамента
• 4 Особенности установки
• 5 Подготовительные работы
• 6 Устройство подушки
• 7 Установка опалубки, арматуры
• 8 Заключительные работы

Технические особенности, материалы

Опалубка применяется для монолитного армированного столбчатого основания. Любой фундамент – является гарантом прочности дома.

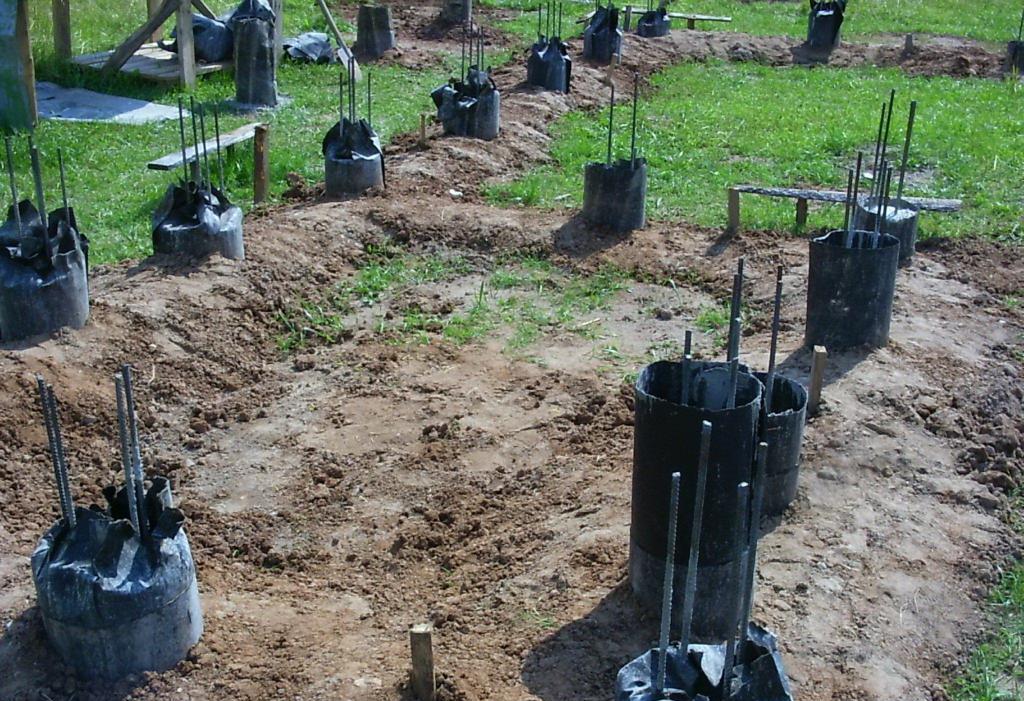

Сооружение столбчатого фундамента

Поэтому выполняться должен строго по технологии. К важным моментам относят:

• Неизменность формы в процессе заливки раствора. Поэтому рубероид специалистами не рекомендуется для применения в качестве опалубки. Под давлением раствора он может изменять конфигурацию, а это снижение прочностных качеств столбчатого фундамента.
• Конструкция не должна содержать элементов, препятствующих распределению раствора по внутреннему объему.
• Герметичность. При заливке бетоном не должно быть утечек во внешнюю среду. Для этого обеспечивают плотное прилегание к почве/песчаной подушке, а саму конструкцию при необходимости герметизируют пленкой или рубероидом.
• Армирование. Производится для повышения прочности конструкции.
• Гидроизоляция. Обеспечивает дополнительную защиту от негативного воздействия почвы.
• Наличие песчаной и бетонной подушки. Придает большую устойчивость столбов.

Исходя из технических особенностей для монтажа конструкции часто используют:

• Доски. Может применяться необрезной материал. Только при монтаже во внутреннюю часть конструкции устанавливают ровную поверхность, предварительно зачищенную.
• ДСП.
• Фанера.
• Металлические трубы и листы.
• Асбестовые и пластиковые трубы. Второй вид обладает дополнительным достоинством – гладкая поверхность, которая легко переносит воздействие грунта при промерзании.

В дачном и частом хозяйстве нередко используются подручные материалы, которые остаются от основного строительства или демонтажа старого сооружения.

Виды опалубки

По сечению конструкций выделяют следующие варианты:

• круглые
• прямоугольные
• квадратные

По способу монтажа опалубка для столбчатого фундамента бывает:

• Съемная. Часто встречаемый вариант из древесины. После того как раствор застывает, опалубка подлежит демонтажу. Такие конструкции могут применяться многократно.
• Несъемная. Отличительная черта – высокая скорость установки. В таких основаниях опалубка часто служит дополнительным способом укрепить фундамент, так как становится ее составляющей частью.

Преимущества и недостатки столбчатого фундамента

К достоинствам относят:

• Невысокая стоимость. Для опалубки используются подручные материалы. Земельные работы производятся ручным способом, так как выполняются точечно. Для основания не требуется большое количество бетона и арматуры.
• Высокая скорость возведения.
• Возможность поэтапно устраивать фундамент. Это особо актуально для дачников, которые чаще всего работают только по выходным.
• Простота монтажа. Доступно для строителя любого уровня.
• Низкая вероятность затопления. Так как сооружение получается приподнятым над грунтом.

К недостаткам относят несколько моментов:

• Ненадежность в пучинистых почвах.
• Невозможность установки на неравномерных грунтах. Высок риск заваливания сооружения.
• Сравнительно недолгий срок службы до 70 лет.
• Подходит только для «легких» конструкций: каркасные и деревянные дома, хозяйственные постройки, беседки.

Низкая стоимость и высокая скорость возведения делают столбчатый фундамент незаменимым в дачном хозяйстве несмотря на некоторые минусы таких сооружений.

Особенности установки

Схема установки столба фундамента

Опалубка для столбчатого фундамента своими руками – несложный процесс, но следует знать ряд особенностей:

• Опоры монтируют в ключевых узлах планируемого сооружения.Шаг установки определяют исходя из веса будущей конструкции, типа грунта, глубины залегания. Но при этом он не должен превышать 2000 мм.
• Столбы устанавливают по периметру внешних стен и простенков.
• Глубину залегания определяют исходя из вида почвы. Ниже точки промерзания – пучинистые грунты, до несущих слоев – нестабильный и песчаный грунт. Нередко встречается малозаглубленный (до точки промерзания), используется под легкие беседки.
• Столбы должны располагаться над уровнем почвы на 300 – 500 мм. В случае многоводья рекомендуется эту высоту увеличивать.

Перед началом работ нужно в масштабе прочертить проектируемое сооружение и определить расположение и количество столбов.

Подготовительные работы

На этом этапе можно выделить несколько важных моментов:

• Подготовка строительной площадки: расчищается, удаляется мусор, выравнивается плоскость (снимают верхний слой грунта до 200 мм).
• Разметка периметра сооружения производится с помощью арматуры и бечевки. Важно соблюсти четкую геометрию. Точечно размечают местоположение столбов.
• Земельные работы. Глубина ямы рассчитывается таким образом: высота подушки (200 — 400мм) + длина столба (за минусом надпочвенного расположения 300 – 500 мм). Ширина ям должна обеспечить свободный доступ и быть больше величины столба на 300 – 500 мм по каждой стороне.
• Подготавливается материал для опалубки. Доски зачищаются, трубы отрезаются на нужную длину. Металл следует покрыть антикоррозийными составами. Это значительно продлит его срок службы.

Устройство подушки

Можно выделить несколько методов подготовки основания под столбы. Самый сложный – это бетонная подошва. Для ее устройства проводят следующие работы:

• Дно вырытой ямы трамбуют, засыпают песком или щебнем в зависимости от вида грунта и уровня залегания вод. Засыпают слоями и обязательно трамбуют.
• Заливают подбетонный слой толщиной 50 – 100мм. Периметр основания должен превышать величину сечения столба в два с половиной раза.
• После застывания слой гидроизолируют с запасом по 100 мм с каждой стороны. Часто используют рулонные материалы. Швы герметизируют мастикой.
• Подошва заливается высотой 300 – 600 мм. Диаметр/периметр сдля делают в 2 раза больше величины сечения столба. Потребуется установка опалубки. Обязательно армируется сеткой.
• Устанавливается арматура для столбов. Они должны превышать высоту фундамента на 300 – 400 мм для связки с армированным поясом ростверка.

Более простой способ для организации расширения используется при установке опалубки из труб:

• Засыпается и трамбуется подушка из песка или щебня.
• Устанавливается столб.
• Подготавливается арматурная обвязка. Может состоять из двух или более вертикальных прутов, обвязанных проволокой. Сваркой работать не рекомендуется.
• В установленный столб заливается на 1/3 высоты раствор. Далее его приподнимают, чтобы бетон растекся поверх подушки. После чего колонну вдавливают в раствор, устанавливают арматуру. Столб выравнивают и фиксируют распорками.

Нередко для совсем легких конструкций обходятся только подушкой из щебня или песка.

Установка опалубки, арматуры

Чаще всего встречается подручный материал – доски. Слишком широкие лучше не использовать, велика вероятность появления щелей. Рекомендуемая ширина 100 – 150 мм.

Опалубка и арматура для монолитного столба

Сторону, которая будет направлена внутрь столба лучше ошкурить. Еще одним важным моментом является влажность пиломатериала (не менее 25%). Если используются сухие доски, то их предварительно смачивают водой.

Сборку начинают с установки угловых столбов. Их вбивают так, чтобы они в дальнейшем оказались снаружи конструкции. Каркас обшивают досками.

Для гидроизоляции внутреннюю часть устройства покрывают пленкой или рубероидом. Деревянная опалубка для столбчатого фундамента под колонную относится к съемным конструкциям.

Можно также использовать фанеру, металл, готовые столбы – трубы. Последний вариант в независимости от материала (асбест, металл, пластик) относится к несъемным видам. В случае сборки из металлических листов сборку осуществляют сваркой или болтовыми соединениями.

Опалубка для столбчатого фундамента своими руками из пластиковых труб набирает все большую популярность за счет следующих достоинств:

• низкая стоимость
• легкий вес конструкции
• простота в нарезке
• гладкая поверхность (снижается степень воздействия вспучивания грунта)
• долговечность (не подвергается коррозии, гниению)
• оптимальная жесткость конструкции (нет существенных деформаций при заливке раствором)

Арматуру перед установкой лучше обработать антикоррозийными составами. Диаметр выбирают от планируемой нагрузки. Чаще используются пруты 10-16 мм.

Горизонтальную обвязку армированной конструкции производят с шагом 250 мм. Полученное устройство устанавливают внутрь. Не стоит забывать, что арматура должна быть выше столба на 300 – 400 мм для дальнейшей обвязки с ростверком.

При армировании опалубки из труб следует учесть их внутренний диаметр, чтобы конструкция из прутов могла поместиться. Рекомендуемый зазор от стен 30 мм.

Заключительные работы

Заливку раствором производят послойно на высоту 300 – 400 мм с трамбованием. Наличие пустот в столбах значительно снизит прочностные характеристики фундамента.

После застывания бетона съемная конструкция демонтируется. Важным моментом является гидроизоляция полученного фундамента. Чаще всего применяют битумные составы для внешней обмазки столба.

Завершающий этап – обратная засыпка. Лучше если будет применяться смесь песка и гравия. Засыпается слоями по 300 – 400 мм. Каждый уровень трамбуется.

Опалубка для столбчатого фундамента вполне осуществима своими силами. Важные моменты при его устройстве: подбор материала и выполнение технологии подготовительных работ. От этого зависит качество полученного фундамента, который является основой, определяющей срок службы всего строения.

Как выполнить столбчатый фундамент — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Опалубка (опалубка) для различных конструктивных элементов — балок, плит и т. д.

🕑 Время чтения: 1 минута

Бетонная опалубка (опалубка) требуется для новых бетонных конструкций, таких как стены, плиты, балки, колонны, фундаменты и т. д. Требования к опалубке для разных конструктивных элементов различны, и они названы в зависимости от типа конструктивного элемента.
Опалубка (опалубка) представляет собой временную форму для поддержки свежего бетона при размещении в элементе конструкции до тех пор, пока бетон не затвердеет. Это помогает элементу конструкции набрать достаточную прочность, чтобы выдерживать собственную нагрузку и нагрузку от других элементов.
Есть много типы конструктивной опалубки или опалубки в зависимости от их материала, их использования и типа конструктивных элементов. Они могут быть названы на основе этого. Однако основное функционирование опалубки остается прежним.

Содержимое:

• Типы опалубки (опалубки) в зависимости от конструктивного элемента:
  • Опалубка фундамента – опалубка для фундамента
  • Опалубка для колонн – опалубка для строительства бетонных колонн
  • Опалубка для стен – опалубка для строительства железобетонных стен
  • Опалубка перекрытий – опалубка для строительства железобетонных плит

Опалубки используются при строительстве железобетонных фундаментов, колонн, плит, стен и т. д., и они называются следующим образом:

• Опалубка фундамента – опалубка для фундамента
• Опалубка для колонн – опалубка для строительства железобетонных колонн
• Стеновые опалубки – опалубка для железобетонных стен
• Опалубка перекрытий – Опалубка для строительства железобетонных плит

Опалубка фундамента – опалубка для фундамента

Первый этап любой бетонной конструкции начинается с возведения фундамента. Фундамент может быть под колонны или стены. Таким образом, исходя из типа элемента конструкции, проектируются форма и размер фундамента. Таким образом, размер и форма опалубки зависят от типа и размера фундамента.

Компоненты опалубки фундамента:

0006

Опалубка для колонн – опалубка для строительства бетонных колонн

Железобетонные формы колонн подвергаются боковому давлению из-за их небольшого поперечного сечения, большой высоты и относительно высоких скоростей укладки бетона. Таким образом, необходимо обеспечить плотные стыки и прочную анкерную опору опалубки.
По мере увеличения размеров бетонной колонны необходимо увеличивать жесткость опалубки за счет увеличения толщины обшивки или добавления вертикальных ребер жесткости для предотвращения прогиба обшивки.

Стеновые опалубки – опалубка для строительства железобетонных стен

Опалубка для строительства стен подвергается относительно меньшему боковому давлению, чем опалубки колонн, из-за их большой площади поперечного сечения.

Компоненты стеновых опалубок:

• Панельная обшивка – используется для придания формы стене и удержания бетона до его застывания.
• Стойки — для поддержки обшивки или обшивки путем формирования каркаса, чтобы удерживать формы на одном уровне и поддерживать стойки.
• Подкосы – используются для предотвращения прогиба опалубки под действием бокового давления и удержания опалубки в вертикальном положении.
• Стяжки и распорки – используются для удержания сторон форм на правильном расстоянии друг от друга.

Рис. Компоненты стеновой опалубки

Опалубка перекрытий – опалубка для возведения железобетонных плит

Опалубка для железобетонных плит зависит от типа возводимых плит. Плиты перекрытий могут быть конструкционными плитами, поддерживаемыми стальным или бетонным конструкционным каркасом, или плитами на уровне земли.
Конструкция опалубки зависит от типа плиты.
9Сборка опалубки перекрытий 0005 осуществляется следующим образом:

• Позиционирование балки или опалубки внизу.
• Боковая опалубка балки перекрывает нижнюю опалубку и опирается на оголовки берегов и стороны опалубки колонны.
• Боковые опалубки удерживаются на месте рейками, прибитыми к навершиям с помощью гвоздей с двойной головкой.
• Более крупные балки должны иметь боковые формы с вертикальной жесткостью, чтобы предотвратить коробление.
• При изготовлении опалубки балки и балки каждая часть должна быть удалена, не нарушая остальную часть опалубки; сбрасываемая опалубка начинается со сторон балки и балки, затем опалубки колонн и, наконец, нижней части балки и балки.

Рис. Компоненты опалубки несущих плит

Опалубка для плит на грунте — это формы для бетонных плит, уложенных на грунт. Эти опалубки для плит обычно довольно просты, так как бетон укладывается на уплотненную землю или выровненное основание из гравия. Таким образом, не требуется опоры для бетона на дне.

Рис. Компоненты опалубки для плит настила

Сборка опалубки для плит на основе плит осуществляется следующим образом:

• Доски, фанера или стальные формы используются для формирования / поддержки открытых краев бетона.
• Эти формы удерживаются на месте с помощью деревянных штифтов.
• Арматура в плите (если она указана на конструктивном чертеже) должна быть размещена в надлежащем месте в соответствии с чертежом на стульях, валиках и распорках из металла или бетона.
• Если плита отливается секциями, между ними должны быть предусмотрены строительные швы, передающие сдвиг с одной на другую. Детали строительных швов должны быть выполнены в соответствии со структурным чертежом.

Подробнее: Типы опалубки (опалубки) для бетонных конструкций Пластиковая опалубка для бетона – применение и преимущества в строительстве Особенности проектирования бетонной опалубки – основа для проектирования бетонной опалубки Деревянная бетонная форма работа Критерии проектирования с расчетом Формулы Нагрузки и расчеты давления на бетонную опалубку Время демонтажа бетонной опалубки, спецификации и расчеты Измерение опалубки Перечень мер безопасности при опалубке

Что такое опалубка колонн? | Eiffel Trading

Опалубка для колонн — это разновидность бетонной опалубки. Бетонная опалубка представляет собой форму из стали, алюминия, дерева, пластика или других материалов, в которую заливается влажный бетон для достижения желаемой формы и размера для строительства. После того, как бетон схватится, опалубку часто снимают, хотя несъемная опалубка, которая остается частью конструкции, также существует. Опалубка для колонн представляет собой вертикальную форму в форме колонны, как следует из ее названия. Опалубка для колонн может быть коробчатой ​​или круглой.

Форма и размеры опалубки колонн соответствуют потребностям проекта. Чтобы облегчить контроль качества на этапе заливки при использовании опалубки для колонн, горизонтальные зажимы, сделанные из стали или дерева, часто используются вместе с опалубкой для колонн. Головка опалубки колонн часто используется для поддержки опалубки балок, или опалубка колонн отливается на нижнюю сторону балок. Использование опалубки для колонн в сочетании с опалубкой для балок позволяет выполнять быстрое и точное строительство.

Два основных преимущества использования опалубки для колонн заключаются в том, что ее можно быстро и просто собрать, а также сократить количество рабочей силы и оборудования, необходимых для успешного производства однородных и прочных вертикальных бетонных форм желаемых размеров.

Проекты, связанные с опалубкой для колонн

Опалубка для колонн используется в строительстве корпоративных зданий, торговых зданий, жилых зданий, промышленном строительстве, строительстве мостов , строительство электростанции, строительство инфраструктуры и строительство очистных сооружений, и это лишь некоторые области, где это применимо. Большинство строительных проектов, требующих создания вертикальных бетонных колонн (квадратных или круглых), выигрывают от использования опалубки колонн благодаря ее способности создавать чистые, точные и прочные бетонные колонны.

После затвердевания бетона в опалубке колонн необходимо тщательно проверить ее, чтобы убедиться, что она соответствует необходимым стандартам проекта с точки зрения таких факторов, как внешний вид и прочность. При заливке бетона опалубку колонн часто укрепляют с помощью опалубки. К фальшопалубке относятся столбы или другие стабилизирующие элементы, которые удерживают опалубку колонны на месте до высыхания бетона.

Цена опалубки для колонн

Опалубку для колонн можно приобрести как новую , так и бывшую в употреблении . Средние цены на новую опалубку для колонн колеблются от 60 до 150 долларов за квадратный метр материалов. Эти цены действительны для пластиковой, стальной и алюминиевой опалубки. Цены достаточно стабильны независимо от используемых материалов. Иногда деревянная опалубка может быть немного дешевле, но она также с меньшей вероятностью сохранит свою ценность и возможность повторного использования и/или продажи после использования. С точки зрения перепродажи, 9Опалубка колонн 0131 сохраняет свою ценность до тех пор, пока находится в хорошем состоянии . Когда временная опалубка для колонн больше не нужна для конкретного проекта, ее можно повторно использовать для другого проекта или продать покупателям, которые хотят сократить расходы и приобрести бывшую в употреблении опалубку. Иногда опалубка для колонн продается с опалубкой, оборудованием для доступа, таким как лестницы и ограждения. Это повысит цену, но эти дополнения могут быть очень полезными.

В целом, опалубка для колонн может быть незаменимым дополнением к строительным проектам, требующим создания колонн. Независимо от того, покупается ли опалубка для колонн новая или бывшая в употреблении, она часто практически «окупает себя» с точки зрения стоимости, которую она добавляет к проекту, и благодаря своей стоимости при перепродаже.
