Опалубка перекрытий: виды, элементы, монтаж

Май242019

Монолитное строительство, которое
приобретает широкую популярность в последние годы, нуждается в горизонтальных
элементах для создания пола и плит перекрытий. Большие размеры и сложности в
транспортировке часто вынуждают производить плиты перекрытий непосредственно на
рабочей площадке. Для создания монолитных плит требуется специальное
оборудование – опалубка перекрытий.
Технология применения такой опалубки позволяет организовать производство плит
на месте их установки.

Горизонтальные плиты перекрытий
подвергаются высоким деформационным нагрузкам на изгиб, поэтому к
формообразующей опалубке предъявляются повышенные требования прочности.
Опалубочные формы должны выдерживать значительные деформационные нагрузки,
легко монтироваться и безопасно разбираться на рабочей площадке. Их конструкция
и технология литья обязаны обеспечивать высокое качество производства, а также
безопасные условия работы персонала. Чтобы избежать дополнительных затрат, опалубку под перекрытие производят
разборную, с возможностью использовать ее повторно на других строящихся
объектах.

Особенности конструкции и виды опалубки перекрытий

Формы для отливки плит перекрытия
представляют собой горизонтально размещенные щиты, установленные на прочных
опорных стойках. При этом применяется:

  • Рамная конструкция
    для перекрытий, установленная клиновых лесах;
  • Опалубка на объемных стойках, подходящая для отливки
    перекрытий небольшой площади на высоте более 4.5 м;
  • Конструкция на телескопических
    стойках для перекрытий на высоте до 4.5 м, к которым предъявляются
    повышенные требования качества и соблюдения точных параметров литья.

По типу технологии использования
конструкции могут быть стационарными или переставными. Применение несъемной
опалубки увеличивает прочность монолитного перекрытия и его прочностные
характеристики.

Детали конструкции

В перечень элементов опалубки перекрытий, из которых собирается
формообразующий каркас, входят:

  • Горизонтальные щиты, которые изготавливаются из
    влагостойкой фанеры, плит полистирола и пр. ;
  • Вертикальные щиты, устанавливаемые для создания бортов
    и выполнения перекрытия требуемой толщины;
  • Стойки, которые поддерживают монолитное перекрытие;
  • Треноги, являющиеся опорами для стоек;
  • Продольные и поперечные балки, закрепляемые в
    унивилках.

Элементами опалубочной конструкции
также могут служить домкраты, устанавливаемые у основания стоек. С их помощью
производится выравнивание опорных стоек по высоте.

Правила монтажа

Установка
опалубки перекрытия производится с учетом расчетной
нагрузки, которая будет действовать на конструкцию и проектных параметров.
Проведение расчетов параметров опалубки перекрытий и допустимых нагрузок лучше
доверить квалифицированным специалистам, так как от качества их проведения
будет зависеть прочность строящегося объекта. Также учитывается, что для
стандартного перекрытия толщиной 200 мм:

  • Продольный шаг стоек соответствует 2 м;
  • Ряды располагаются на расстоянии 0.25 м;
  • Поперечные брусья устанавливаются точно под углом 90
    градусов с шагом 62. 5 см, при этом расстояние от стойки до стены не должно
    быть меньше 0.25 м.

Строительство
перекрытия выполняется после возведения колонн
перекрытия и несущих балок, а также сооружения при необходимости выравнивающей
подложки в основании пола. Монтаж выполняется в точной последовательности:

  • Устанавливается первый ряд стоек, на который набивается
    верхний продольный брус для крепления к стене;
  • Основание выравнивается на полу с помощью подкладок или
    домкратов. Стойки выравниваются с помощью отвесов;
  • Последующие ряды формируются по аналогичным правилам;
  • После установки поперечных брусьев без фиксации и
    проверки их горизонтального уровня, между стойками формируются
    диагональные раскосы;
  • Укладка щитов из влагостойкой фанеры производится с
    учетом точного расположения швов на продольных брусьях;
  • Установка боковых щитов.

По окончании монтажа выполняется
проверка прочности и степени жесткости конструкции, проверяются крепления,
осматривается палуба. При выявлении щелей производится их устранение для
предотвращения протекания бетонного раствора.

Демонтаж опалубки рекомендуется
выполнять после полного застывания бетона от стен к внутренним частям
конструкции. Элементы опалубочной
конструкции можно начать разбирать через 3 — 7 дней, в зависимости от
температуры окружающей среды. Продолжение строительных работ допускается не
менее чем через 20 дней после строительства плиты перекрытия.

Читайте также:

Опалубка перекрытий | Опалубка Эксперт

Новые статьи:

Все статьи

Дмитровский завод строительной опалубки

В сфере строительства одной из важнейших деталей является опалубка. Именно она создает …

Опалубка для армопояса: нюансы и особенности

Армопояс — это конструкционный элемент, служащий для распределения и усиления нагрузок в …

Всегда в наличии:

  • Съемная металлическая опалубка по низкой цене за м2 с доставкой;
  • Разборно-переставные щиты для работ по строительству монолита фундамента;
  • Профессиональная многоразовая опалубка межэтажных перекрытий на выбор;
  • Алюминиевая переставная бу опалубка недорого в отличном состоянии;
  • Комплектующие элементы, универсальный крепеж опалубочных систем;
  • Стоимость аренды строительных товаров в каталоге уточняйте по телефону.

Быстро и дешево оформить прокат опалубки (смотрите прайс-лист) можно у наших менеджеров.

Поскольку монолитное малоэтажное строительство пользуется все большей популярностью, становится актуальным вопрос об устройстве опалубки для перекрытий (пола). Опалубки перекрытий могут иметь различную конструкцию и различаться по множеству других параметров.

Опалубка перекрытий на телескопических стойках

Ниже будет подробно рассмотрено, какие существуют горизонтальные опалубки перекрытий, чем они различаются между собой, в чем состоят их конструктивные особенности и как проходит процесс монтажа.

Разновидности конструкций опалубки перекрытий

Если высота потолков составляет 3,5 метра и более, специалисты рекомендуют воспользоваться услугами организаций, предоставляющих опалубку в аренду. Либо, если средства позволяют, можно приобрести инвентарные опалубки промышленного производства.

Опалубка перекрытий на телескопических стойках

Горизонтальные опалубки представляют собой горизонтально расположенные щиты на мощных опорах. Существует несколько типов таких изделий:

  • Рамные на чашечных или клиночных лесах;
  • На объемных стойках — подходят для небольших площадей, характеризуются простотой монтажа и дешевизной;
  • На телескопических стойках с адаптируемой длиной  — один из наиболее удобных вариантов, позволяющий получить идеальное горизонтальное расположение.

Опалубка перекрытий на объемных стойках

Для изготовления горизонтальных деталей опалубки первых двух видов используются простые строительные леса определенного вида. Эти типы опалубок иногда называют «объемными», поскольку в них вертикально лежащие и горизонтально стоящие элементы образуют единую систему. Таким образом, можно обустроить потолок высотой до 5 метров.

Конструкция деревянной опалубки перекрытий

Деревянные опалубки перекрытий

Опалубка из древесины — наиболее распространенный и доступный по цене вид. Она имеет ряд преимуществ:

  • для горизонтальной опалубки подходят мягкие лиственные породы дерева — нет необходимости покупать дорогие хвойные пиломатериалы;
  • возможно использование стропильных систем;
  • в целях экономии можно использовать материалы, уже бывшие в употреблении.

Ниже перечислены элементы горизонтальной опалубки:

  • Щиты для удержания бетона. Изготавливаются, главным образом, из фанеры, однако это не единственный вариант. Подойдут любые влагостойкие листовые материалы: например, шифер и металлический профнастил. Неплохим вариантом будет ламинированная фанера: этот материал совсем не боится воды и, кроме того, к нему меньше пристает бетон, чем к обычной фанере, что упрощает последующий демонтаж.
  • Стойки — изготавливаются из бруса большого сечения.
  • Балки — предназначены для распределения продольной нагрузку на стойки.
  • Раскосы — распределяют давление между вертикальными балками.

Для деревянных стоек также понадобятся подложки — они нужны для качественного выравнивания. Как материал для палубы можно использовать доски толщиной до 50 миллиметров. Без подложек не удастся добиться гладкой поверхности потолков, не нуждающейся в черновой отделке.

Что нужно учесть перед монтажом деревянной опалубки

Установка горизонтальных балок и стоек

Прежде чем начинать установку опалубки перекрытия, необходимо выполнить некоторые расчеты. Для этого разработана специальная программа «Монтаж горизонтальной опалубки» для компьютера. Без точных расчетов все труды по установке опалубки пойдут насмарку, поскольку давление не будет равномерно распределено по опорам.

Для толщины конструкции до 20 сантиметров необходимо ориентироваться на следующие показатели:

  • Продольное расстояние между стойками — 2 метра;
  • Расстояние между рядами —, 25 сантиметров;
  • Поперечный брус необходимо укладывать перпендикулярно, с шагом 62,5 сантиметра, оставляя не менее 25 сантиметров от стены до стойки.

Монтаж опалубки перекрытий: инструкция

Установка телескопических стоек

Установку начинают после устройства бетонных балок и колонн перекрытий, несущих основную нагрузку (если они предусмотрены в строительном плане). Если пол в здании недостаточно ровный или не соответствует другим требованиям, необходимо постелить подложку из досок, учитывая, что на каждой доске будет стоять как минимум одна опора.

  • Устанавливается первый ряд стоек, к ним крепится верхний продольный брус.
  • Брус прикрепляется к стене.
  • Основания стоек укрепляют, при необходимости подкладывая доску толщиной 5 сантиметров. Стойки выставляются по отвесу.
  • Аналогично создается следующий ряд.
  • По окончании установки рядов поперечные брусья укладывают без креплений или прибивают, выдерживая шаг в 60 см. Разборку конструкции можно облегчить, если использовать распорки без жестких креплений.
  • Конструкцию проверяют на горизонтальность поперечных брусьев, и обустраиваются раскосы — специальные «диагональные» бруски между стойками.
  • Проводится укладка влагостойкой фанеры. Листы надо раскроить так, чтобы швы находились точно на продольных брусьях. Фанера укладывается также без крепления.
  • Проводится монтаж боковых щитов.

Установка объемных стоек

После сборки необходимо тщательно проверить жесткость и прочность конструкции, крепления, днище палубы, устранить найденные щели для предотвращения протекания бетонного раствора.

Когда монтаж опалубки перекрытия закончен, можно приступать к вязке армокаркаса. Чтобы предотвратить промерзание бетонного перекрытия, сначала нужно выложить кирпич по периметру.

Демонтировать опалубку можно через неделю, летом можно приступить к разборке уже через три дня. Однако строительные работы можно возобновить только через 3 недели. Демонтаж начинают со стороны стен, поскольку они представляют собой опору, а на второй день можно приступать к разборке центральной части.

Техника безопасности и нюансы монтажа опалубки перекрытий

Ниже представлены несколько советов, которые облегчат процесс работы. В первую очередь необходимо соблюдать требования техники безопасности: пользоваться только исправным инструментом, работать в спецодежде со средствами индивидуальной защиты.

Во время выравнивания стоек запрещается подкладывать под них кирпич — можно использовать только доски. Края перекрытия должны немного заходить за край стены, несущей поперечной балки или колонны как минимум на 15 сантиметров. При устройстве многоярусных конструкций запрещается работать одновременно на нескольких ярусах.

При потолках высотой более 5 метров используются специальные леса. Нахождение людей и складирование стройматериалов на готовой палубе категорически запрещено. Перед началом устройства армокаркаса на палубу можно уложить полиэтилен — тогда фанера сохранит свое исходное состояние после демонтажа.

Использование телескопических стоек значительно ускоряет работы. Такое оборудование производится во всех областях и регионах. Советуем купить стойки, уже бывшие в употреблении — эти недорогие и простые конструкции в несколько раз уменьшают время установки, а после демонтажа их можно продать практически по цене покупки — этот товар всегда востребован. Есть и специальные стойки-«домкраты», имеющие высоту до 5 метров и выдерживающие нагрузку до 2 тонн.

Установка монолитной опалубки не представляет особой сложности. Если строго соблюдать правила и указанные выше советы, вы получите прочную и надежную опалубку.

Стойка для опалубки телескопическая

При появлении технологии монолитного строительства и ее развитии появились приспособления, значительно удешевившие . ..

Инвентарная опалубка

Для возведения монолитных конструкций используются различные виды опалубки. Это напрямую влияет на …

Крепежные системы для опалубки

Надежность и устойчивость строительной опалубки, а также способность выдерживать деформационные нагрузки от …

Опалубка перекрытий: характеристики

Для монтажа монолитных перекрытий используются опалубочные системы. Это комплекс взаимосвязанных элементов, которые …

Размеры балки для опалубки

Строители при сооружении монолитных конструкций часто пользуются несколькими видами опалубочных комплексов и …

«Летающие столы» — опалубка перекрытий

В монолитном строительстве используется множество разновидностей опалубочных систем. Выбираются они по принципу …

Вес опалубки перекрытия

Вес опалубки в сборе — важный показатель, который обязательно учитывают при разработке …

Винтовые стойки для опалубки

Винтовая стойка — это один из основных компонентов конструкции, которые используются при . ..

Монолитное перекрытие своими руками

Современные строительные технологии позволяют возвести монолитное сооружение непосредственно на месте его расположения. …

Комплект опалубки перекрытий

Опалубка — конструкция, которая собирается из горизонтальных и вертикальных элементов с использованием …

Нагрузка на стойку

В процессе установки монолитных перекрытий большое значение имеют опорные стойки. Исходя из …

Состав опалубки перекрытий

Изготовление монолитного перекрытия сопряжено с рядом трудностей и требует достаточно высокого уровня …

Опалубка для межэтажных перекрытий

Для монтажа межэтажных перекрытий используется несколько разновидностей опалубки. Выбирается конструкция в зависимости …

Рамная опалубка

При выборе опалубки для монтажа монолитной плиты, первым делом, руководствуются такими значениями …

Виды опалубки перекрытия

Опалубка перекрытий представляет собой комплекс последовательно скрепленных элементов, таких как: стойки, ригели, . ..

Опалубка под монолитное перекрытие

Уже давно технология монолитного строительства используется во многих областях строительства, поскольку доказала …

Опалубка для бетонной плиты — Модерн Галеб

Опалубка для бетонной плиты, плита является одним из компонентов бетонных конструкций, так как ее длина и ширина больше ее толщины и способна выдерживать гравитационные нагрузки.

Бетонная плита на самом деле является типом крыши, которая сделана из таких материалов, как бетон и сталь, и полностью интегрирована.

Бетонные плиты могут использоваться в различных строительных конструкциях, мостах, перекрытиях и…

Крыша из бетонных плит изготовлена ​​из бетона и арматуры, как и все бетонные компоненты конструкции.

Крыша из бетонных плит представляет собой один из видов кровельной опалубки, которая в основном используется между этажами и в качестве кровли и имеет толщину от 10 до 50 см.

Если бетонная плита изготовлена ​​меньшей толщины, ее также можно использовать в качестве мощения.

Сердцевина из бетонных плит может быть изготовлена ​​заранее или на месте.

Ступени бетонной плитной кровли на объекте заключаются в том, что бетонная кровля делается опалубкой на основании исполнительных планов сооружения и затем в эти опалубки заливается подготовленный бетон.

Обычно перед бетонированием крыши в опалубку вставляют несколько арматурных стержней и закрепляют на месте с помощью пластиковых хомутов. Эти арматурные стержни полностью покрываются бетоном при бетонировании.

Modern Ghaleb — лучший производитель бетонной опалубки и оборудования для строительных лесов на Ближнем Востоке.

Мы производим нашу продукцию в соответствии с международными стандартами и, используя лучших специалистов Ближнего Востока, мы предлагаем вам продукцию с лучшим качеством и ценой.

Если вам нужна опалубка или дополнительная информация об опалубке для бетонной плиты, свяжитесь с нами сейчас.

опалубка для крыш из бетонных плит

Опалубка для крыш из бетонных плит относится к очень тяжелым кровлям, устойчивым к боковым силам, таким как землетрясение, звукоизоляцией, холодом и жарой.

Для реализации этой крыши используется метод опалубки, арматуры и бетона, который будет объяснен более подробно.

Так как крыша из бетонной плиты не имеет балок и имеет мало колонн.

Чтобы реализовать эту крышу, необходимо временно реализовать несколько балок и колонн.

Эти балки и колонны должны обслуживать опалубку, а затем армировать и бетонировать, поэтому в соответствии с правилами этот тип крыши должен быть установлен.

После выполнения временных балок и колонн начинается опалубка железобетонной плиты кровли.

Для изготовления этой кровли можно использовать оцинкованные или пластмассовые опалубки, но оцинкованные опалубки используются чаще.

При выполнении данной кровли перед армированием опалубки смазывают мазутом или дизельным топливом, затем на листы накладывают армирование, а на следующем этапе производят бетонирование.

При приеме бетона через определенное время бетонная плитная крыша становится опалубкой и обслуживается, что включает в себя регулярный и адекватный полив.

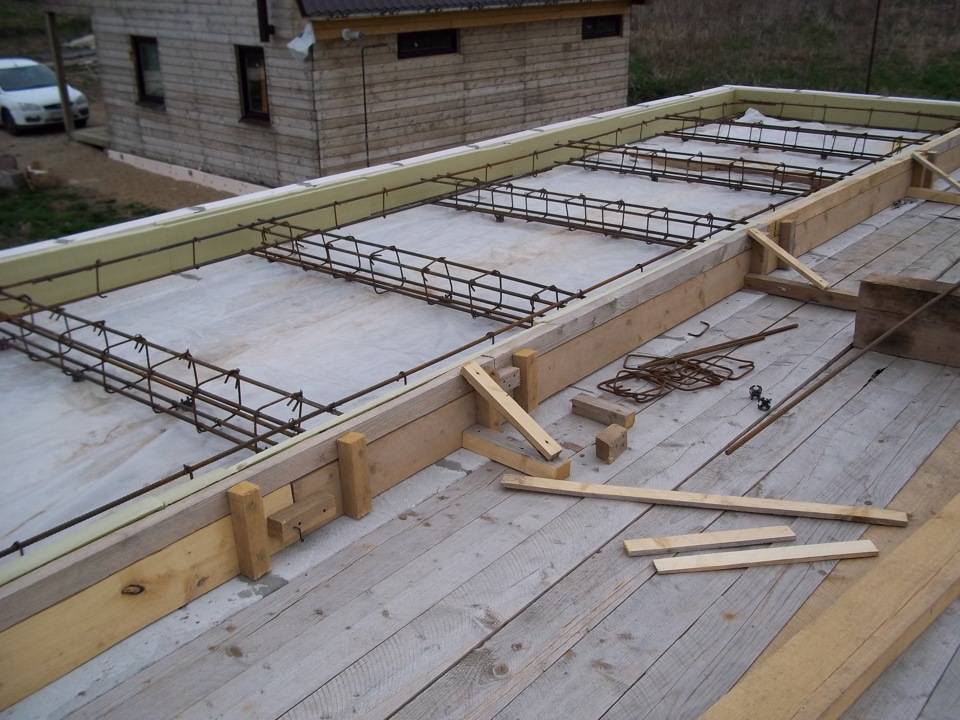

Опалубка для бетонной плиты

Как сделать опалубку для бетонной плиты крыши?

Таким образом, вы должны сначала подготовить подходящую рабочую форму. Изготовление опалубки для бетонной плиты – сложный процесс, но сделать это профессионально может каждый, при наличии опыта работы с деревом.

Полная информация об опалубке, а также арматурной конструкции должна быть указана в индивидуальных планах кровли.

Помните, что изготовление опалубки для бетонных крыш необходимо для долговечности дома. Поэтому перед началом такого проекта проконсультируйтесь с квалифицированным специалистом.

При изготовлении опалубки для бетонных крыш следует использовать прессованную древесину. Убедитесь, что его вес поддерживает арматурные стержни, а также бетон.

Сначала нужно сделать палки размером 4 на 4 опалубки. На эту конструкцию вы должны установить деревянные доски 4 на 2 или 3 на 3 доски.

Первый вариант подойдет тем, у кого бюджет поменьше, но мы рекомендуем использовать фанеру.

Поскольку пол крыши будет прямым в опалубке бетонной плиты крыши.

И вам больше не нужно слишком стараться, чтобы достичь уровня.

Если вы используете деревянные доски, убедитесь, что они прямые и в хорошем состоянии. Кроме того, не оставляйте зазоров между деревянными досками, так как бетон может протечь.

Очень важный момент:

При изготовлении опалубки крыши из бетонной плиты необходимо использовать один уровень. Чтобы он был идеально горизонтальным.

В противном случае вы потратите время на исправление дефектов. Вы можете увидеть форму крыши изнутри дома, вы можете получить лучший метод.

Подавляющему большинству из вас это может показаться необычным, но это правильный способ заливки бетонной крыши. Обратите внимание, что установлено 444 поста на каждые 15. В обоих направлениях они поддерживают вес железобетонной конструкции.

При возведении крыши из бетонных плит используйте регулируемые стальные детали, так как они выдерживают больший вес и регулируются по высоте помещения.

Опалубка для бетонной плиты

Важные моменты при опалубке бетонной плиты

Необходимо соблюдать осторожность при опалубке для бетонной плиты, температура бетона, а также климатические условия могут очень сильно влиять на прочность и отделку бетонных плит, поэтому , для выполнения опалубки бетонных плит и бетонирования должно использоваться достаточное количество исполнительных бригад.

Если для перекрытия используется опалубка из бетонных плит, используемая земля должна быть надлежащим образом дренирована и иметь равномерную несущую способность.

Обычно перед бетонированием поверхность увлажняют, а во время бетонирования поверхность должна быть полностью сухой.

Для выравнивания бетонной плиты ее поверхность необходимо очистить от излишков бетона, чтобы получить полностью гладкую и ровную поверхность.

Для выравнивания поверхности бетона применяют чушки, с помощью чушек в бетон погружают крупные зерна. И удалить столбы и высоты на бетонной поверхности.

После заливки, окантовки и герметизации выполняется затирка, затирка и подметание для создания гладкой и прочной поверхности.

Теперь, когда вы знакомы с опалубкой для бетонной плиты, лучше посоветоваться с хорошим консультантом для покупки.

Наша команда поддержки состоит из лучших инженеров Ближнего Востока, и они ждут вашего звонка, чтобы ответить вам.

Свяжитесь с нами, если вам нужна дополнительная информация об опалубке для бетонных плит или вы хотите купить или арендовать опалубку для бетонных плит.

Деревянная опалубка для высотных перекрытий котировки в режиме реального времени, цены последней продажи -Okorder.

com

  • информация о продукте
  • Часто задаваемые вопросы
  • Профиль производителя

Структура стеновой опалубки из деревянных балок Описание

Стеновая опалубка из деревянных балок используется для заливки бетоном стены. Применение опалубки больших площадей значительно повысило эффективность строительства и снизило стоимость. Система удобна для строительства и легко контролировать качество. Система состоит из двух частей: опалубки и подпорок. Опалубка изготовлена ​​из фанеры, деревянного бруса и стального ригеля. Тянущие-толкающие стойки можно спроектировать по проекту или просто выбрать стандартные стойки. Стяжка и тяга используются для усиления угла.



Спецификация:

Опалубка Деревянная балка
Высокое качество, низкая цена
Проверено SGS в соответствии со стандартом EN 13377-2002
Стабильность размеров

ДЕРЕВЯННАЯ БАЛКА h30 СПЕЦИФИКАЦИЯ



Материал древесины: Ель с севера Европа

Размер фланца: 80X 40 мм

Ширина полотна: 30 мм (3 слоя)

Вес/: 4,60 кг/метр

Доступная длина: 1,25/2,45/2,65/2,9/3,3/3,6/3,9/4. 9/5,9 метра

Гарантия качества: отчет об испытаниях SGS в соответствии с EN13377:2002

Отделка поверхности: водонепроницаемая желтая окраска или другой цвет

Упаковка: разная длина с различной нагрузкой Австрия аналогичного качества

С концевой защитой



ПУНКТ

Рабочий объем

900 46 EN запрос

Испытание SGS

максимальное сопротивление изгибу

5KN.M

10.9KN.M 90 003

16,2 кН.м

максимальное сопротивление сдвигу

11 кН

23,9 кН

30,8 кН

максимальная несущая способность

22 кН

47,8 кН

53.2КН





1.

Обзор производителя

Местоположение
Год основания
Годовой объем производства
Основные рынки
Сертификаты компании

2. Сертификаты производителя

а) Название сертификата
Диапазон
Артикул
Срок действия

3. Возможности производителя

а) Торговая мощность
Ближайший порт
Доля экспорта
Кол-во сотрудников отдела торговли
Язык общения:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Диапазон цен

Отправьте нам сообщение

Электронная почта

Телефон

Количество

Ед.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
