Опалубка съемная: Съемная опалубка: разновидности, как правильно выбрать и как сделать ее самому

Съемная опалубка: разновидности, как правильно выбрать и как сделать ее самому

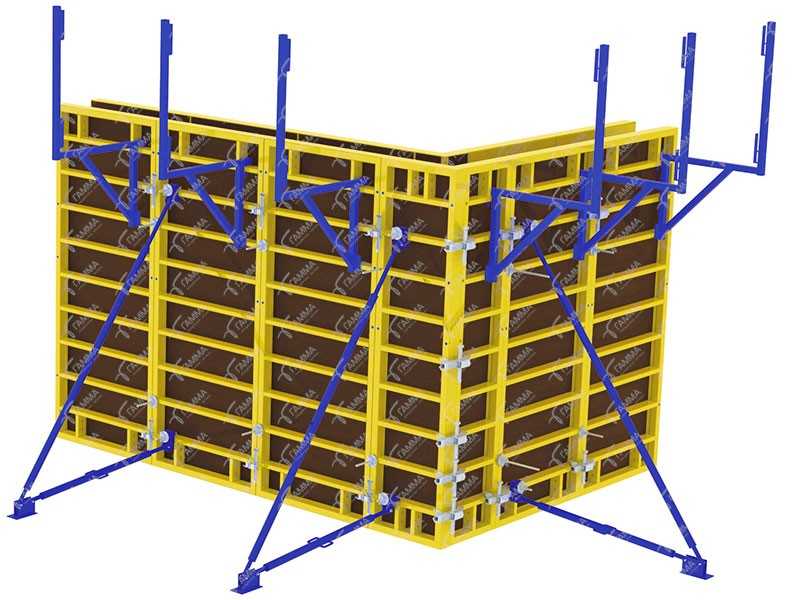

Съемная опалубка – это вспомогательная конструкция, с помощью которой возводят монолитные сооружения. Ее отличие от несъемной заключается в том, что после окончания строительства элементы можно демонтировать и впоследствии использовать повторно. Такая конструкция применяется при возведении колонн, фундамента, стен, перекрытий.

Съемная опалубка может состоять из разных элементов, но ее основу в любом случае составляют:

• опоясывающий каркас;
• распорки и раскосы;
• щиты.

Преимущества съемной опалубки:

• подходит для многократного использования;
• позволяет ускорить темпы строительства;
• дает возможность построить здание любой формы, при необходимости комплектуется дополнительными элементами;
• подлежит восстановлению или ремонту;
• помогает добиться значительной экономии при повторном использовании.

Съемная опалубка изготавливается из следующих материалов:

• дерево;
• пластик;
• металл.

Разновидности съемной опалубки

• Деревянная. Используется преимущественно в частном строительстве. Деревянную съемную опалубку при необходимости можно изготовить самостоятельно, используя фанеру или черновые доски. Благодаря этому конструкция обходится очень дешево. Но использовать материал второго сорта повторно в качестве опалубки не всегда удается. Чаще всего после монтажа доски используют для выполнения черновых работ, возведения временных настилов, помостов. Обратите внимание: использование фанеры актуально только при условии, что нужно возвести небольшую бетонную конструкцию. В противном случае щиты не выдержат давления раствора.
• Стальная. Применяется в масштабном строительстве. Этот материал прочен и надежен, может использоваться очень много раз, но из-за большого веса щитов установку приходится проводить с использованием крана.
• Алюминиевая. Этот металл существенно легче стали, поэтому щиты можно монтировать вручную, без применения спецтехники. Но у алюминия есть и недостаток: он деформируется под сильным давлением. Именно поэтому щиты из этого материала используют преимущественно при монтаже опалубки для возведения колонн и других небольших конструкций.
• Пластиковая. Надежная, легкая, прочная и простая в установке конструкция. Также нужно отметить, что пластик очень легко очистить от бетона, поэтому перед повторным использованием опалубки не приходится проводить долгие и сложные подготовительные работы. Однако стоимость высококачественной пластиковой опалубки так высока, что ее целесообразно покупать только для многократного использования.

Основные требования к съемной опалубке

• Каркас должен быть прочным, все элементы – надежно зафиксированными.
• Материалы, из которых изготовлена конструкция, должны обладать слабой адгезией с бетонной смесью.
• Все элементы должны быть максимально плотно подогнаны друг к другу. Если в конструкции есть щели, их нужно устранить прежде, чем начнется заливка раствором.
• Конструктивные части опалубки должны быть достаточно прочными, чтобы выдержать давление бетона и не деформироваться.

Как правильно выбрать опалубку

От качества опалубки зависит прочность всего здания. Чтобы не ошибиться в выборе, при покупке или аренде опалубки обращайте внимание на следующие факторы:

• Надежность крепежных элементов. Чем проще в использовании и прочнее замки, тем быстрее будет монтаж и качественнее – конструкция в целом.
• Качество сварных швов, характеристики материалов. Если в опалубке используется фанера, она должна быть влагостойкой.
• Комплектность. В комплектацию должны входить все нужные элементы – тогда не придется тратить время на поиск дополнительных деталей.

Также желательно, чтобы продукция сопровождалась технической документацией и инструкциями по применению.

Как сделать съемную опалубку из металла

Сначала нужно изготовить из уголков и труб каркас подходящих размеров: сварить прямоугольные конструкции и усилить их перемычками. Количество перемычек зависит от размеров рамки: по 1 в каждой метровой и по 2 – в двухметровой. Минимальное сечение профильных труб – 2х2 см. Чтобы не допустить грубых ошибок, рекомендуется сначала провести черновую сборку и только после проверки правильности конструкции сделать капитальные сварные швы.

На готовый каркас нужно установить стальные листы шириной 1,5-2 мм. Размеры щитов могут быть разными: лучше всего рассчитывать их с учетом конструкции и габаритов будущего сооружения.

Крепить листы можно двумя способами: точечной сваркой или саморезами по металлу. Эти варианты равнозначны, поэтому можно выбрать тот из них, который будет более удобным и доступным в вашем случае. Если предпочтете сварку, не забывайте очищать и обрабатывать грунтовкой каждый шов.

Следующий этап – сборка. Каркас с листами нужно установить в заранее намеченных местах. Щиты рекомендуется соединять между собой гайками и шпильками. Важно проследить за тем, чтобы в местах соединения листов не оставалось щелей, иначе раствор может просочиться сквозь них. Кроме того, рекомендуется усилить конструкцию ребрами жесткости.

Когда опалубка будет готова, полости между листами нужно залить бетоном, а после схватывания раствора – снять щиты.

Съемная опалубка — ПТК РентаСтрой

Опалубка это временная форма для бетона. Она обязательна для монолитного возведения зданий. Ее заполняют жидким бетоном на время необходимое для его затвердения. Существует несколько видов опалубочных систем:

• Опалубка для фундамента.
• Опалубка для стен (опалубка для перекрытий, опалубка для колонн, опалубка для шахт).

По разборности опалубка делится на:

• Съемную
• Несъемную

Съемная опалубка удаляется сразу после схватывания бетона. Ее можно будет использовать повторно.

Несъемная опалубка остается на месте и является частью здания. Она применяется в монолитном строительстве.

Съемная опалубка в аренду

Компания «ПТК РентаСтрой» предлагает своим клиентам все виды вспомогательного оборудования высокого качества. Здесь не только продают, сдают в аренду, но и разрабатывают свои виды опалубочных систем.

Съемная опалубка в аренду наиболее выгодное решение при строительстве больших проектов. Это значительно экономит расходы. Пропадает необходимость в покупке большого объема оборудования. А также исчезает проблема в хранении всех элементов опалубки. Разбирая всю систему, Вы обнаруживаете, что она занимает достаточно много места. Необходимо арендовать склад. Компания «ПТК РентаСтрой» избавляет Вас от этих хлопот, разобрав и увезя оборудование по окончании строительства.

Купить съемную опалубку

Съемная опалубка купить в настоящее время нетрудно. Существует множество компаний на рынке строительного оборудования, предлагающих свои услуги. «ПТК РентаСтрой» является лидером среди них. На протяжении многих лет здесь представляют наилучшие условия покупки и аренды, современные технологии, прочные материалы. Компания «ПТК РентаСтрой» работает только с проверенными производителями, соблюдает технику безопасности. Все оборудование проходит тщательную проверку и осуществляется своевременный ремонт. Теперь уже не нужно думать, как доставить и монтировать установку. Высококвалифицированные специалисты проконсультируют Вас, привезут заказ в любой регион страны и установят на месте. Все оборудование соответствует требованиям безопасности.

Цена съемной опалубки

Съемная опалубка изготавливается из различных материалов: дерево, металл, пластик. Наиболее распространена деревянная опалубка благодаря своей низкой себестоимости и доступности. Однако она недолговечна и невлагостойкая.

Металл более прочный материал. Чаще используют алюминий и сталь. Такая опалубка, дороже, тяжелее, но выдерживает большую нагрузку. Ее применяют для строительства крупных и значимых проектов. Пластик в сравнении с металлом более легкий, и в отличие от дерева намного долговечнее. Цена на такую опалубку невысокая. Применяется в низко этажном строительстве.В настоящее время благодаря длительному сроку эксплуатации и требованиям к современному строительству очень популярна съемная опалубка рамного типа. В компании «ПТК РентаСтрой» на съемную опалубку цена наиболее приемлемая. Здесь заботятся об интересах каждого клиента.

• Съемная опалубка для монолитного строительства
• Съемная пластиковая опалубка
• Съемная опалубка для стен

Время снятия бетонной опалубки, спецификации и расчеты

🕑 Время чтения: 1 минута

Снятие бетонной опалубки , также называемое снятием или снятием опалубки, должно выполняться только после того, как бетон наберет достаточную прочность , по крайней мере, в два раза больше напряжения, которому может быть подвергнут бетон при снятии опалубки. Также необходимо обеспечить устойчивость оставшейся опалубки при снятии опалубки.

Содержание:

• Время снятия бетонной опалубки
• Расчет безопасного времени подъема опалубки:
• Факторы, влияющие на время подъема бетонной опалубки
  • Таблица – 1: Прочность бетона в зависимости от типа и S элемента конструкции поддон для демонтажа опалубки
  • Стол – 2: Время снятия опалубки (при использовании обычного портландцемента):
• Спецификация снятия бетонной опалубки
• Часто задаваемые вопросы

Время снятия бетонной опалубки

Скорость твердения бетона или прочность бетона зависит от температуры и влияет на время снятия опалубки. Например, время, необходимое для удаления бетона зимой, будет больше, чем время, необходимое летом.

Особое внимание требуется при снятии опалубки с гибких элементов, таких как балки и плиты. Поскольку эти элементы подвергаются самонагрузке, а также динамической нагрузке даже во время строительства, они могут прогибаться, если полученная прочность недостаточна для восприятия нагрузок.

Для оценки прочности бетона перед снятием опалубки необходимо провести испытания бетонных кубов или цилиндров. Бетонные кубы или цилиндры должны быть приготовлены из той же смеси, что и конструкционные элементы, и отверждены при тех же условиях температуры и влажности, что и конструкционные элементы.

Когда будет обеспечено, что бетон в элементах конструкции набрал достаточную прочность, чтобы выдержать расчетную нагрузку, только тогда следует снимать опалубку. Если возможно, опалубку следует оставить на более длительное время, так как это способствует отверждению.

Снятие опалубки с бетонной секции не должно привести к разрушению элемента конструкции:

• Обрушение под действием собственной нагрузки или расчетной нагрузки
• чрезмерное отклонение элемента конструкции в краткосрочной или долгосрочной перспективе
• физически повредить элемент конструкции при снятии опалубки.

При демонтаже опалубки необходимо учитывать следующее:

• повреждения от замораживания и оттаивания
• Образование трещин вследствие термического сжатия бетона после распалубки.

Если существует значительный риск любого из вышеперечисленных повреждений, лучше отложить время снятия опалубки. Если для оптимизации бетонных строительных работ необходимо снять опалубку, то эти конструкции необходимо хорошо изолировать, чтобы предотвратить такие повреждения.

Расчет безопасного времени подъема опалубки:

Конструктивные элементы рассчитываются исходя из расчетной нагрузки. Но до того, как конструкция будет завершена и подвергнется всем нагрузкам, принятым во время проектирования конструкции, элементы конструкции подвергаются воздействию собственного веса и строительных нагрузок в процессе строительства.

Таким образом, чтобы приступить к строительным работам более быстрыми темпами, необходимо рассчитать поведение конструкции под собственной и строительной нагрузкой. Если это удается сделать и конструкционный элемент не поврежден, опалубку можно снять.

Если эти расчеты невозможны, то для расчета безопасного времени распалубки можно использовать следующую формулу:

Характеристическая прочность куба, равная зрелости конструкции, необходимой на момент снятия опалубки

Эта формула была дана Харрисоном (1995 г. ) и подробно описывает предпосылки определения времени снятия опалубки.

Другим методом определения прочности бетонной конструкции является проведение неразрушающих испытаний элемента конструкции.

Факторы, влияющие на время распалубки бетонной опалубки

Время распалубки бетонной опалубки зависит от прочности элемента конструкции. Развитие прочности бетонного элемента зависит от:

• Марка бетона – чем выше марка бетона, тем выше скорость набора прочности и тем самым бетон набирает прочность в более короткие сроки.
• Марка цемента – Более высокая марка цемента позволяет бетону достигать более высокой прочности за более короткое время.
• Тип цемента – Тип цемента влияет на набор прочности бетона. Например, быстротвердеющий цемент имеет более высокий прирост прочности за более короткий период, чем обычный портландцемент. Низкотемпературному цементу требуется больше времени, чтобы набрать достаточную прочность, чем OPC.
• Температура – Более высокая температура бетона во время укладки позволяет достичь более высокой прочности за более короткое время. Зимой время набора прочности бетона увеличивается.
• При более высокой температуре окружающей среды бетон быстрее набирает прочность.
• Опалубка помогает бетону изолировать его от окружающей среды, поэтому чем дольше опалубка остается с бетоном, тем меньше потери теплоты гидратации и выше скорость набора прочности.
• Размер бетонного элемента также влияет на увеличение прочности бетона. Элементы бетонного сечения большего размера набирают прочность за более короткое время, чем элементы меньшего сечения.
• Ускоренное отверждение также является методом увеличения скорости прироста прочности с применением тепла.

Обычно следующие значения прочности бетона учитываются при снятии опалубки для различных типов бетонных элементов конструкции.

Таблица – 1: Прочность бетона в сравнении с типом конструктивного элемента и пролетом для снятия опалубки

Таблица – 2: Время снятия опалубки (при использовании обычного портландцемента):

Важное примечание:

Важно отметить, что время снятия опалубки, указанное выше в таблице 2, относится только к использованию обычного портландцемента. В обычном строительном процессе используется портландпуццолановый цемент. Таким образом, время, указанное в таблице 2, должно быть изменено.

Для цемента, отличного от обычного портландцемента, время, необходимое для снятия опалубки, должно быть следующим:

• Портланд-пуццолановый цемент — время снятия будет составлять 10/7 времени, указанного выше (Таблица 2)
• Низкотемпературный цемент — время зачистки составляет 10/7 от времени, указанного выше (Таблица 2)
• Быстротвердеющий цемент — время снятия 3/7 указанного выше времени (Таблица 2) будет достаточным во всех случаях, за исключением вертикальных сторон плит, балок и колонн, которые должны выдерживаться не менее 24 часов.

Спецификация по демонтажу бетонной опалубки

При снятии опалубки необходимо помнить следующее:

• Опалубку нельзя снимать до тех пор, пока бетон не наберет достаточную прочность, чтобы выдерживать все приложенные к нему нагрузки. Время, необходимое до снятия опалубки, зависит от конструктивной функции элемента и скорости набора прочности бетона. Марка бетона, тип цемента, водоцементное отношение, температура при твердении и т. д. влияют на скорость набора прочности бетона.
• Детали и соединения опалубки должны быть расположены таким образом, чтобы сделать снятие опалубки простым и легким, предотвратить повреждение бетона и панелей опалубки, чтобы их можно было использовать повторно без капитального ремонта.
• Процедура снятия опалубки должна контролироваться инженером, чтобы гарантировать, что качество затвердевшего бетона в элементе конструкции, т. е. он не должен иметь или иметь минимальное количество дефектов литья, таких как ячеистость, дефекты размера и формы и т. д. Эти дефекты в бетоне влияют на прочность и устойчивость конструкции. Таким образом, могут быть выполнены немедленные ремонтные работы или элементы могут быть забракованы.
• Разделение опалубки не должно производиться путем прижатия лома к бетону. Это может повредить затвердевший бетон. Это должно быть достигнуто с помощью деревянных клиньев.
• Основания балок и балок должны оставаться на месте до тех пор, пока не будут окончательно удалены все подпорки под ними.
• Опалубка балок должна быть сконструирована и удалена таким образом, чтобы можно было временно снять ребра, чтобы можно было снять опалубку балок, но их необходимо немедленно заменить. Берега и балки будут демонтироваться, начиная с середины пролета элемента, продолжая симметрично вверх по опорам.
• Необходимо получить согласование с инженером последовательности и схемы снятия опалубки.

Ссылка:

• ACI (1995) Методы оценки прочности бетона на месте. АКИ 228.1R-95.
• ASTM (1987) Стандартная практика оценки прочности бетона методом зрелости. ASTM C1074–87
• BS 8110 — свод правил по конструкционному использованию бетона
• IS-456 – Гладкий и железобетон – Свод правил

Часто задаваемые вопросы

Когда следует снимать опалубку?

Снятие бетонной опалубки , также называемое снятием или снятием опалубки, должно выполняться только после того, как бетон наберет достаточную прочность, по крайней мере вдвое превышающую нагрузку, которой может подвергаться бетон при опалубка снята. Также необходимо обеспечить устойчивость оставшейся опалубки при снятии опалубки.

Какие факторы влияют на время удара бетона?

Время распалубки бетонной опалубки зависит от прочности элементов конструкции. Развитие прочности бетонного элемента зависит от:
1. Марка бетона
2. Марка цемента
3. Тип цемента
3. Температура
4. Размер бетонного элемента
5. Ускоренное твердение

Подробнее:

Тип опалубки (опалубка ) для бетонных конструкций

Пластиковая опалубка для бетона – Применение и преимущества в строительстве

Рекомендации по проектированию бетонной опалубки – Основа для проектирования бетонной опалубки

Критерии проектирования деревянной бетонной опалубки с расчетными формулами

Расчеты нагрузок и давлений бетонной опалубки

Время демонтажа бетонной опалубки, спецификации и расчеты

9004 1 Измерение опалубки

Опалубка (опалубка) для различных элементов конструкции -Балки, плиты и т. д.

Контрольный список мер безопасности при опалубке

Демонтаж бетонной опалубки: точное время | расчеты

Опалубка
это временные модели, в которых бетон заливается и сжимается для укладки бетона
в соответствии с дизайном. Опалубка устанавливается в правильном положении для заливки
элементы на бетонную конструкцию. Опалубка держится до
бетон твердеет и набирает прочность.

Удаление
опалубка рекомендуется только тогда, когда бетон имеет собственный вес и
укрепляется без опалубки и каких-либо подпорок. Прежде чем иметь дело с
меры предосторожности при снятии опалубки или подпорок,
всегда необходимо знать точное время снятия опалубки. Опалубка
должны быть удалены после того, как бетонные элементы конструкции, поддерживаемые в
опалубка снята. Вот краткое описание точного времени и
Меры предосторожности при снятии опалубки.

Правильное время удаления
Опалубка

Время, с которого
бетон укладывается в опалубку до тех пор, пока опалубка не будет снята.
как поддерживающий период. Этот период времени будет варьироваться в зависимости от различных факторов
например:

ТИП И МАРКА
БЕТОН

• Тип и марка
бетон

• Добавки, используемые в
бетонная смесь

• Конструкции опалубки

• Температура

• Тип конструкции
элемент (Колонны / балки / плиты)

• Качество содержимого

• Условия отверждения

процесс снятия опалубки происходит после превращения бетона и
набрал достаточную прочность, которая называется временем распалубки. Это может
вызвать нагрузку на структурный размер из-за потери поддержки на всех или ниже всех
сторон, за что теперь отвечает вспомогательная структура. Правильно
затвердевший бетонный элемент может выдержать эти внешние напряжения при удалении
опалубка. Опалубку оставляют на длительное время, чтобы помочь в процессе заживления
бетонные компоненты.

нормальный срок, за который можно снять опалубку в соответствии с МС:
456-2000, Раздел 11 показан ниже:

Прочность бетона по отношению к конструктивному элементу

Тип и пролет для снятия опалубки

904 16

Прочность бетона

Элемент конструкции
Тип и диапазон

2,5
Н/мм2

Боковой
части опалубки для всех элементов конструкции можно демонтировать

70%
расчетной прочности

Интерьер
части опалубки плит и балок пролетом до 6м съемные

85%
расчетной прочности

Интерьер
части опалубки плит и балок пролетом более 6м могут быть
удалено

Опалубка Время зачистки

(при использовании обычного портландцемента)

Обязательно
читать: Знать
Разница между опалубкой, опалубкой, центрированием и подмостками

Структурированные элементы
строится по расчетным нагрузкам. Но прежде чем конструкция будет завершена и
при всех нагрузках, учитываемых при расчете конструкции, элементы конструкции
будет подвергаться собственному весу и строительным нагрузкам во время строительства
процесс.

Следовательно, для
приступить к строительным работам быстрыми темпами, необходимо
рассчитать поведение конструкции под действием собственной нагрузки и строительной нагрузки.
Это можно сделать, и если член конфигурации сочтет это безопасным, опалубка
можно удалить.

Если эти расчеты
невозможно, можно использовать следующую формулу для расчета безопасной опалубки
время ударов:

Характеристика
куб равной зрелости к структуре, необходимой на момент удаления
опалубка

= (Собственная нагрузка +
Строительная нагрузка) / (общая расчетная нагрузка)

= Марка бетона

Эта формула была представлена
Harrison (1995), в которой подробно описывается фон, определяющий
время, необходимое для снятия опалубки.

Другой метод
определение прочности бетонной конструкции заключается в выполнении неразрушающего
испытания элемента конструкции.

Важное примечание:

Это
следует отметить, что время снятия опалубки, показанное выше в Таблице-2, составляет
только при использовании обычного портландцемента.

Портленд
Пуццолановый цемент используется в обычном строительном процессе.
Следовательно, время, указанное в таблице 2, должно быть изменено.

Для цемента, кроме обычного портландцемента
цемента, время снятия опалубки:

1.
Portland Pozzolana Cement – ​​время удаления составит 10/7 времени
указанный выше (Таблица-2)

2.
Низкотемпературный цемент —
время передачи составляет 10/7 указанного выше времени (таблица 2)

3.
Быстрое оборудование
Цемент — 3/7 указанного выше времени (Таблица-2) Время перехода составляет
достаточным во всех случаях, кроме вертикальных сторон плит, балки и
колонки, которые должны поддерживаться в течение 24 часов не менее часа.
