Узел опирания стропил на стену

Способы крепления стропила к мауэрлату: основные способы и схемы крепления стропильных ног

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.
Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
Сквозные болты или шпильки + опорный брус под укос стропилины.
Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Принципы крепления узлов стропильной системы

Узлы крепления стропил должны обеспечивать необходимую прочность каркаса кровли. Важно правильно выбрать технологию монтажа элементов стропильной системы между собой и их крепления к несущему контуру, чтобы готовая крыша была способна выдержать расчетные нагрузки.

Особенности кровельных конструкций

Задача наслонных и висячих стропильных систем кровли – максимально равномерная передача нагрузки подстропильной конструкции, которая, в свою очередь, распределяет нагрузку на несущие стены и фундамент постройки. Подстропильная конструкция обычно является мауэрлатом (балкой, уложенной вдоль на каждой несущей стене). Также это могут быть опоры перекрытия (укладываются на стене поперек) или верхний венец сруба из бруса или бревна.

Выбор способа крепления стропил к мауэрлату зависит от их типа. Наслонная конструкция заставляет мауэрлат работать на срез, в то время, как висячие фермы – на сжатие, направление которого совпадает с ориентацией несущих стен.

Установка затяжки

Монтаж двускатной кровли требует установки стропильной системы наслонного или висячего типа. Чтобы смонтировать жесткую висячую стропильную ферму, не передающую распорные нагрузки на стены, требуется правильно выполнить узлы крепления горизонтальных перемычек – затяжек и ригелей.

В зависимости от того, какая была выбрана конструкция крыши, затяжка может монтироваться у основания стропил и выполнять функцию балки перекрытия. Стропильную ферму, которая крепится к мауэрлату, для придания жесткости оснащают ригелем – перемычкой, расположенной ближе к коньку. В мансардных крышах ригели служат основой для обшивки потолка.

Узел соединения при установке затяжки рекомендуется выполнять методом «врубки в стропило полусковороднем» с использованием крепежного винта. Данный способ монтажа требует точной подгонки элементов, так как при больших зазорах, в местах сопряжения, узел крепления под нагрузкой может разрушиться.

Более простой способ – монтаж внахлест. В этом случае перемычка выполняется из доски либо двух досок, установленных с обеих сторон стропильной ноги. В качестве крепления используются гвозди. Узел может представлять собой и болтовое соединение, но это снизит несущую способность стропил на 20%.

Еще один вариант – установка ригеля враспор. Монтаж узла такого типа стал возможен после изобретения гвоздевых пластин. Конструкция способна выдержать высокие нагрузки – надежность обеспечивается за счет плотного примыкания деталей и прочной фиксации с двух сторон благодаря большому количеству зубьев на пластине.

Сечение бруса или доски для изготовления распорного ригеля должно совпадать с сечением стропила.

Мауэрлат: узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям:

жесткое крепление к мауэрлату;
скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов:

посредством одного вертикально забитого гвоздя;
с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
посредством скобы;
выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Узлы стропильной системы вальмовой крыши

Особенностью вальмовой кровли является форма ее скатов: длинные скаты имеют трапециевидную форму, торцевые скаты (вальмы) – треугольную. Монтаж такой стропильной системы требует установки диагональных (накосных) стропильных ног, которые формируют треугольные скаты. Принцип крепления диагональных стропил в верхней части зависит от особенности конструкций основной части крыши. Она может быть сформирована из стропильных ферм висячего типа, либо представлять собой каркас с коньковым прогоном и наслонными стропилами, прикрепленными к мауэрлату.

Если наслонные стропильные ноги трапециевидных скатов опираются на коньковый брус (прогон), то накосные стропила требуется опереть на консоли конькового прогона. Выпуски консоли за подстропильную раму должны составлять 100-150 мм. Нижней частью диагональные стропильные ноги крепятся к мауэрлату или балке, закрепленной на стене.

Если накосные стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног. Шпренгель со стойкой монтируется в случае, если стропильные ноги выполнены из доски. На шпренгель опираются диагональные стропила. В ситуации, когда для изготовления стропильных ног был использован брус, накосные стропила можно крепить к прибоине — доске толщиной от 5 мм, закрепленной на стропильной ферме.

На накосных стропилах выполняется запил под углом, соответствующим углу наклона вальмового ската, чтобы обеспечить плотное соединение со шпренгелем или прибоиной. Для прочности гвоздевого соединения дополнительно могут применяться хомуты и проволочные скрутки.

Укороченные стропильные ноги (нарожники) верхней частью опираются на накосное стропило, нижней крепятся к мауэрлату на стене. Узел крепления к диагональной балке может выполняться:

методом запила с гвоздевым креплением;
посредством гнездового соединения;
с помощью крепления брусков сечением 50х50 мм с обеих сторон и по всей длине диагональных стропил и нарожников.

Вспомогательные элементы

Для усиления жесткости и надежности стропильных конструкций нередко требуется установка подкоса, дополнительного прогона или опорных стоек. Прогоны для наслонных стропил позволяют обеспечить стропильной ноге дополнительную точку опоры. Прогон представляет собой горизонтальную балку, закрепленную на вертикальных стойках, расположенную параллельно коньку. Узел крепления выполняется с помощью металлических угловых пластин либо внутреннего металлического стержня и внешней прямой скобы.

Подкосы деревянных стропил позволяют уменьшить пролет стропильных ног (включая накосные стропила). Угол наклона подкоса к горизонтальной плоскости должен составлять не менее 45°. Если стропило изготовлено из бревна или бруса, выполняется врубка подкоса с установкой стального нагеля под углом 90° к площадке примыкания, либо стык снаружи закрывается пластиной.

При необходимости усилить каркас крыши требуется установка подкоса под каждую стойку, на которую опирается наслонное стропило. При этом все подкосы одного ската упираются в общий лежень. Для крепления используются скобы.

Особого внимания требуют подкосы крайних пролетов, на которые воздействует максимальная снеговая и ветровая нагрузка. Узлы крепления при монтаже подкоса к стойке или прогону выполняются с использованием накладок и болтов.

Стропильная система наслонная: принципиальные схемы и монтаж

Стропильная система – это важнейшая конструкция дома как инженерного сооружения. Через нее нагрузки, воспринимаемые крышей, передаются на внутренние и внешние опоры, обеспечивая тем самым ее надежность и прочность. И если количество материалов для возведения стен переваливает за десяток, то для стропил все намного проще – дерево и металл или, возможно, их сочетание.

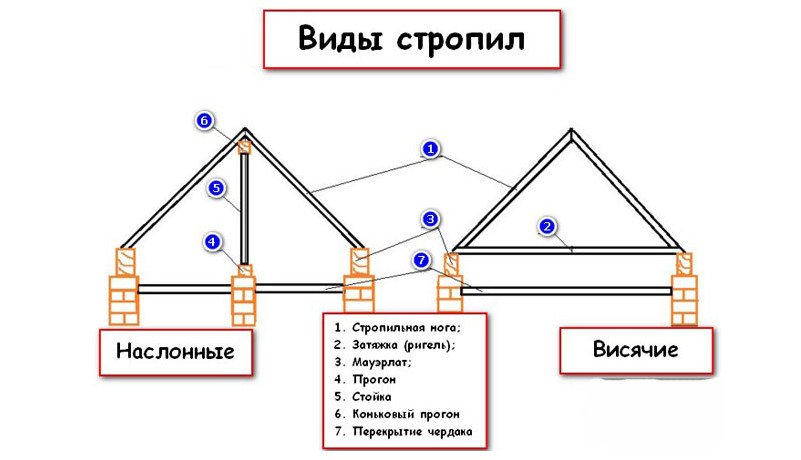

Основных видов стропильных конструкций – два: наслонные и висячие. Последние опираются разнесенными окончаниями брусьев на две точки, а первые – еще одну опору по центру.

Схемы ↑

Наипростейшая схема каркаса – у односкатной крыши. Для этой крыши в конструкцию несущего каркаса входят отдельные брусья, точками опоры для которых служат противолежащие стены строения.

Для двухскатной – она компонуется уже из отдельных спаренных наклонных ног. Нижними концами они опираются на стены, а верхними – на прогон, который представляет собой подстропильную систему, опирающуюся на стойки.

Главным отличительным признаком наслонных конструкций является наличие опоры под верхним коньковым окончанием стропильной ноги.

С ростом длины пролета повышается вероятность деформации брусьев: их прогиба или изгиба, иначе говоря, выворачивания. По этой причине для широких пролетов появляется необходимость в усилении подстропильной системы. Естественно, ее конструкция усложняется, добавляются вспомогательные элементы. К примеру, стойки и подкосы, подпирающие стропильные ноги. Аналогичные деревянные конструкции используют при соединении нескольких брусьев и отдельных досок. Стало быть, в подобной конструкции наслонные стропила опираются как на несущие стены, так и на подстропильные ноги и добавочные стойки. С одной стороны, это не дает брусу деформироваться, прогнуться либо вывернуться, а с другой – способствует росту несущей способности.

Расчетные данные получили свое подтверждение на практике: стропила одинакового сечения более устойчивы и воспринимают повышенные нагрузки, если установлены с вспомогательными разгружающими конструкциями.

Виды и тип узлов опирания ↑

Система наслонных стропил может быть двух типов: распорной или безраспорной. Это зависит от двух факторов, типа узлов опирания и сочленения стропил. Всем известно, что такое степень свободы крепежа поэтому понятно, что если крепеж балки имеет их три, то подобное строение становится неустойчивым, то есть оно зачастую может мгновенно измениться. Полное отсутствие таковой, то есть нулевая степень, наоборот, исключает как любое смещение в вертикальной и горизонтальной плоскостях, так и поворот в пространстве. В этом случае конец бруса оказывается жестко защемлен.

Как видим, проект наслонных стропил имеет два возможных типа узлов опирания:

две степени свободы, позволяющий поворот – следствие изгиба балки, и сдвиг в горизонтальной плоскости; одна степень свободы позволяет исключительно поворот балки.

Обычно сдвиг нижнего или верхнего окончания брусьев обеспечивают за счет врубок в горизонтальном направлении. Сдвиг ограничивают в двух вариантах: упирают стропила друг в друга или/и упирают стропила в стыкуемый элемент типа мауэрлата или прогона.

Способы установки ↑

В зависимости от того будет ли подобная конструкция запроектирована как распорная или нет, мауэрлат либо будет принимать и отдавать распор на стены либо вовсе не будет его принимать, поскольку распора просто нет. В одном из случаев, безраспорном, мауэрлат может быть закреплен к стенам нежестко, однако, тогда стропильная система потребует добавочного закрепления, так как при воздействии неравномерной нагрузки она теряет свою статическую устойчивость. В другом, при наличии распора, система получается статически устойчивой, но придется закреплять мауэрлат.

Устройство наслонных стропил без распора ↑

Чтобы при установке брусьев не было распора, реакция в точках опоры по обоим концам брусьев: на прогон и мауэрлат, должна быть вертикальной. Такого можно добиться двумя путями:

Низ стропильной ноги без каких-либо вспомогательных упоров сверху опирают на мауэрлат

упирают в обвязку мауэрлата через запил или подшитую опорную планку

↑ Устройство с распором

В отличие от безраспорной системы, где наслонные стропила фактически опирают, в распорных – они, наоборот, упирают. Чтобы мауэрлат смог принимать и передавать распор на несущие стены в горизонтальной плоскости, необходимо, чтобы стропильные ноги нижними концами упирались в мауэрлат, а верхними – друг в друга. Для этого верхнее и нижнее окончание стропильных ног должны иметь одну степень узлового соединения, или концы необходимо вообще защемить. Таким образом оба конца бруса теряют возможность скользить и возникает усилие распора.Устойчивость стропильной конструкции обеспечивают также установкой горизонтальных схваток. В обычных условиях при отсутствии распора они работают знакопеременно, а в аварийных – целенаправленно. Допустим, проявилась просадка прогона,тогда принцип работы стяжки в следующем: при просадке в конькового прогона возникает распор, и его усилие направлено на раздвижение брусьев. В результате коньковый узел может раскрыться, тогда стяжки начинают работать на растяжение и перехватывают образовавшийся распор. В распорных системах они работают на сжатие и просто понижают распор на стены. Если стяжки установить по низу брусьев, то они могут полностью снять распор.

Что необходимо знать для изготовления стропил ↑

Изготовление стропильной системы связано с выбором материала, способом крепления стропил к мауэрлату и т. д.

Материалы

Для изготовления стропил используют металл и дерево. Однако, в силу доступности наибольшая популярность у пиломатериалов, особенно хвойный, сосны и ели. Важным условием при выборе древесины является качество его сушки – хорошо высушенным брусьям не грозит коробление.

Способы соединения

Детали стропильной системы когда-то крепили друг к другу только посредством врубки или скоб. Сегодня такую технику чаще заменяют на накладные крепежные детали из металла, которые фиксируют при помощи гвоздей, обычных саморезов и глухарей с шестигранной головкой. При расчете узловых нагрузок подсчитывают также количество необходимых крепежных деталей, которые обеспечат прочность соединения.

В любом случае выбор схемы стропил обусловлен конфигурацией крыши и ее размерами и в основе его лежат грамотный проект и правильный расчет.

Технология опирания стропил на мауэрлат

Мауэрлат является одним из основных элементов кровельной конструкции. К нему осуществляется крепление стропил. От качественного создания стропильной конструкции зависит эксплуатационный период всей крыши.

Узлы опирания стропил на прогон и мауэрлат.

Основные способы опирания стропил

Существует несколько технологий опирания стропил на мауэрлат. Можно осуществить жесткую фиксацию конструкции. Она не допускает любого смещения стропильной ноги. Для этого следует воспользоваться подшивным брусом, благодаря которому предотвращается соскальзывание стропил в месте опирания, и металлическими уголками, устраняющими любой боковой сдвиг конструкции.

Скользящее соединение стропильной ноги используется в деревянных домах. Причем основным элементом для ее упора выступает верхний венец, а не мауэрлат. Для предотвращения повреждения кровли узел опирания стропил делается максимально свободным. Для этого следует воспользоваться скользящей опорой, которая при усадке сруба подвергается смещению по закрепленной на ноге направляющей.

Скользящий узел опирания может быть выполнен и по иной технологии. В стропилах делается запил, который должен примыкать к верхнему венцу сруба. Для фиксации балок допустимо использование любых крепежных элементов: скоб, гвоздей или стальных пластин.

Крепежи для осуществления монтажных работ

Опорный узел крепления на мауэрлат диагональной стропильной ноги.

Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:

Особое внимание следует уделить наличию всех крепежных деталей. Фиксация консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, которые не уменьшают несущей способности конструкции. Кронштейны в балки врезать не нужно.

Нужно купить и перфорированную монтажную ленту, которая усилит узлы мауэрлата. С ее помощью производится прочное соединение всех элементов конструкции. Лента тоже не врезается в балки. Для ее надежной фиксации применяются гвозди и саморезы.

Помимо кронштейнов и перфорированной ленты, для осуществления надежного опирания стропил к мауэрлату следует приобрести:

Схема креплений наслонных стропил.

универсальные соединители бруса;
крепежи для стропил;
закладные опоры;
проволоку-катанку;
стальные уголки;
стоечный крепеж;
саморезы;
гвозди;
скобы;
пластины;
оцинкованные гвозди;
шпильки с шайбами и гайками;
анкерные болты.

Создание конька и установка нижней части стропил

Монтажные работы начинаются с коньковой части кровельной конструкции. Осуществить монтаж стропил можно одним из трех способов:

Соединение конструкции встык предполагает разрезание верхней части стропильной ноги. Делается это под углом, который равняется наклону кровельного ската. На коньке происходит соединение пары ног. Для получения одинакового узла опирания элементов мауэрлата следует воспользоваться готовым шаблоном.

Особенностью фиксации стропил на прогон является наличие коньковой балки. Такой вариант обустройства мауэрлата отличается повышенной надежностью. Но зачастую такая система опирания стропил предусматривает монтаж дополнительных опорных конструкций, что приведет к снижению функциональности чердака. Естественно, что этот способ не подойдет для маленьких крыш.

Опирание наслонных стропил на стену с армопоясом.

Технология монтажа стропил внахлест во многом схожа с их установкой на коньковый прогон. Основное отличие — соединение верхней части ног происходит внахлест. Это приводит к прочному соединению конструкции, поскольку шпильки удерживают сразу два элемента.

Соединение нижних концов стропил осуществляется в зависимости от материала возведения стен. При наличии деревянного домостроения опорным элементом может выступать верхняя обвязка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то опирание стропил производится на мауэрлат.

Устройство армированного железобетонного пояса — оптимальное решение в случае применения кладочных строительных материалов. Такая технология не предусматривает создания каких-либо способов фиксации стропильной системы. В качестве крепежных элементов для бруса выступают вертикально расположенные анкерные болты. Главное, чтобы при заливке бетонного раствора шпильки располагались в строго вертикальном положении.

Соединение стропил с балками и мауэрлатом

После фиксации верхней и нижней части стропил их следует закрепить к балкам. Понятно, что можно соединить стропила с балкой просто гвоздями. Но это не является лучшим решением. Такое крепление не будет максимально надежным. Для предотвращения скольжения всех элементов фиксация стропильной конструкции к балкам происходит путем использования соединений «шип» и «зуб».

При наличии крутого ската крыши (более 35º) применяется технология врубки с помощью одного зуба. В нижней части стропила делается зуб с шипом. Гнезда, создаваемые в балке, должны иметь глубину на уровне 30% от толщины балки. Устройство стропильных соединений осуществляется на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает появление сколов балок, возникающих в результате большой нагрузки от давления ног.

Схема усиления стропил дополнительными подкосами.

При обустройстве крыши с наклоном до 35º установка стропил производится путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу перекрывают балкой. С этой целью в стропильной ноге вырезаются отверстия под два зуба:

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

Более качественные соединения можно получить, если воспользоваться болтами или хомутами. Такая технология предполагает применение проволочных петель, с помощью которых производится фиксация узла к анкерным болтам, находящимся в стене строения.

Опирание на мауэрлат является наиболее распространенным вариантом фиксации нижней части стропил. В стропильной ноге делается вырез такого размера, чтобы ее без проблем можно было надеть на мауэрлат. В ином случае при эксплуатации крыши может произойти смещение бруска.

В некоторых случаях мауэрлат должен быть «оснащен» обратной выемкой. Это зависит от породы дерева, из которой изготовлен брус. Если для его производства применялась древесина из лиственных пород, то делается прорезь, которая в комбинации с выемкой стропил создаст замочный элемент. При изготовлении бруса из хвойного дерева вырез не потребуется, так как он приведет к ослаблению конструкции.

Наиболее приемлемым вариантом для мауэрлата является жесткое сопряжение стропильной системы.

Технология монтажа стропильной системы к мауэрлату.

Эта технология может быть выполнена одним из двух способов:

с помощью подшивных брусков и уголков, сделанных из металла;
путем устройства седел на стропилах.

Первый вариант заключается в том, что для размещения стропил на мауэрлат используется опорный брус. Производится жесткое опирание стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает поперечное смещение конструкции.

Более популярным является второй вариант. Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя скрещиваются. После чего вбивается еще один гвоздь. Третий гвоздь должен располагаться в вертикальном положении. Сделанный узел крепления будет характеризоваться максимальной жесткостью, если осуществить дополнительное крепление с помощью проволоки-катанки.

Узел опирания стропил на мауэрлат

Принципы крепления узлов стропильной системы

Особенности кровельных конструкций

Выбор способа крепления стропил к мауэрлату зависит от их типа. Наслонная конструкция заставляет мауэрлат работать на срез, в то время, как висячие фермы – на сжатие, направление которого совпадает с ориентацией несущих стен.

Установка затяжки

Сечение бруса или доски для изготовления распорного ригеля должно совпадать с сечением стропила.

Мауэрлат: узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям:

жесткое крепление к мауэрлату;
скользящее крепление к мауэрлату.

посредством одного вертикально забитого гвоздя;
с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
посредством скобы;
выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов – требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Узлы стропильной системы вальмовой крыши

Если накосные стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног. Шпренгель со стойкой монтируется в случае, если стропильные ноги выполнены из доски. На шпренгель опираются диагональные стропила. В ситуации, когда для изготовления стропильных ног был использован брус, накосные стропила можно крепить к прибоине – доске толщиной от 5 мм, закрепленной на стропильной ферме.

методом запила с гвоздевым креплением;
посредством гнездового соединения;
с помощью крепления брусков сечением 50х50 мм с обеих сторон и по всей длине диагональных стропил и нарожников.

Вспомогательные элементы

Особого внимания требуют подкосы крайних пролетов, на которые воздействует максимальная снеговая и ветровая нагрузка. Узлы крепления при монтаже подкоса к стойке или прогону выполняются с использованием накладок и болтов.

Узлы стропильной системы, подкосы стропил, узлы соединения и крепления

Конструкция узлов стропильной системы кровли. Устройство узлов крепления и соединения стропил с коньком и мауэрлатом.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Приемы крепления стропил к мауэрлату

Основа стропильной системы крыши состоит из несущих элементов стропил и опорных стоек. Их надёжно удерживают и фиксируют коньковые и боковые прогоны, затяжки-ригели, подкосы, растяжки и опорные стойки. Вся сложная конструкция крыши опирается на мауэрлат — доски бруса, служащие основанием и опорой для стропильных ног. Мауэрлат служит основой всей конструкций кровли, поэтому его называют своеобразным фундаментом для крыши.

Узлы опирания стропил на мауэрлат. Как крепить балки к мауэрлату

Шарнирный узел с одной степенью свободы подразумевает возможность вращения деревянной или металлической балки по кругу. Такое свойство возможно при крепление балки к мауэрлату с помощью одного ввинченного гвоздя или самореза.

В этом видео показано один из вариантов скользящего крепления стропил к мауэрлату.

А в этой статье рассказывается про пластиковый шифер.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев: стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Способы крепления

Как крепить стропила к мауэрлату? По способу крепления стропил к мауэрлату каркасы для крыш делятся на:

Наслонную стропильную систему.
Висячую стропильную систему.

Наслонные стропила

Наслонные стропила относят к виду безраспорных каркасных конструкций, что определяет их минимальное давление на несущие стены. Точками опоры наслонных стропил служат внешние стены здания и вертикальные стойки, расположенные посередине каркаса крыши на предварительно установленной затяжке.

Узлы крепления наслонных стропил к мауэрлату чаще всего делают шарнирными. При употреблении в креплениях ползунков и подвижных шарниров каркас крыши способен опуститься на несколько сантиметров. Это необходимо для архитектурного сооружения в первые годы после постройки. При смене температурных режимов и погодных условий новое здание даёт небольшую усадку. Если вслед за опорными стенами крыша не меняет своего положения, элементы постройки могут подвергнуться растрескиванию или деформации, чего не произойдёт благодаря наслонному креплению стропил на подвижных шарнирах.

Висячие стропила

Висячие стропила используют для зданий не имеющих несущих стен внутри. Точки опоры висячих стропил — только внешние несущие стены. Крепёж таких конструкций представлен узлом с нулевой степенью свободы. Другие способы недоступны, так как крепление стропил к мауэрлату на стенах является единственной опорой всей конструкции крыши.

Висячие стропила — это распорные конструкции. Стропила, закреплённые висячим образом, способны оказывать лишь горизонтальное распирающее давление на стены, однако это давление очень высоко.

Для уменьшения давления на балки и стены используют ригели — это специальные затяжки. Они устанавливаются перпендикулярно по отношению к стропилам, ближе к нижней части конструкции и надёжно прикрепляются к каждой балке, собирая параллельно стоящие стропила в единое целое. Без ригелей строить крышу с висячими стропилами нецелесообразно.

Технологии крепления стропильной ноги к мауэрлату

Соединение стропил с мауэрлатом производится как с помощью врубки, врезки, запила, обычно занимающих не более 1/4 балки, так и без них. В зависимости от угла расположения скатов крыши и использования оптимального узла опирания, выбирается способ накладки и фиксации бруса на мауэрлат.

На фото показан один из способов крепления стропил к мауэрлату.

Скрепление элементов осуществляется с помощью различных приспособлений:

саморезы;
болты с гайками;
уголки;
разновидности уголка КР;
пластины;
стяжки из проволоки;
монтажная лента перфорированная ТМ;
кронштейны WB;
крепёжные элементы LK;

Установка стропил на мауэрлат — это скрепление горизонтальной несущей поверхности крыши с вертикальной. Важен грамотный расчёт и укладка всех элементов каркасной системы.

Правильное крепление стропил к мауэрлату

Мауэрлат – основание каркаса крыши. Правильное крепление к нему несущих стропильных ног – залог высокой прочности и износостойкости крыши.

Источник: ru-house.net

[content-egg module=GdeSlon template=compare]

Методы крепления стропильных ног к мауэрлату

Стропила являются несущими элементами крыши. Мауэрлат, основа стропильной системы, этакий фундамент конструкции крыши. Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, не допускает обрушения кровли под весом внешней нагрузки.

Мауэрлат – правильный монтаж

Мауэрлат являющийся, по сути, фундаментом крыши изготавливается из бревна или бруса, прокладывается по периметру, предназначается для обеспечения равномерной передачи нагрузки кровельной конструкции на стены и фундамент здания. Чтобы крыша стояла прочно требуется правильное крепление стропил к мауэрлату.

Важно! В деревянном доме из бруса или бревна, мауэрлатом служит верхняя обвязка стен, верхний венец, дополнений к нему не требуется. В доме из кирпича, пенно или газобетонных блоков, строительного камня обязательно устанавливается мауэрлат.

Кирпичные или блоковые стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпич плохой материал для фиксации стропильных ног. Даже самый надежный крепеж не прочно фиксируется в таких стенах, под нагрузкой его может вырвать, в результате произойдет деформация стропильной ноги и всей крыши.

Мауэрлат следует прочно крепить на верхних торцах стен по всему периметру к обустроенному армированному бетонному поясу. Крепление бруса к бетону может быть очень надежным, если использован правильный крепеж. В процессе заливания армированного пояса производится монтаж крепления мауэрлата. Он представляет собой штыри, шпильки, анкера, вмурованные в бетон на которые затем производится установка мауэрлата.

Важно! Концы крепежных шпилек снизу следует загнуть, расстояние между ними 1- 1,5м, диаметр крепежа должен иметь не меньше 15мм. В брусе, который будет использоваться, как мауэрлат сделать технологические отверстия под крепеж, верх крепления зафиксировать болтами. Перед установкой мауэрлата проложить слой гидроизоляционного материала.

После того как основа смонтирована можно приступать к работе со стропилами.

Обзор типов крепежа

Крепление при любых работах связанных с возведением крыши очень важный момент. Для крепления прочного и надежного стропил к мауэрлату используются разный металлический крепеж, а также применяются разной геометрии врезки, запилы. Для стропильного крепления применяются:

И многое другое от перфорированной ленты до шпилек. Использование того или иного вида крепления предполагает разные техники монтажа.

Если крепление стропил к мауэрлату производится с помощью кронштейнов, не требуются запилы, если используется крепление LK, не нужны анкера. Использование перфорированной ленты делает узел соединения сверхпрочным, Крепление уголком наиболее популярно, востребовано, так как его не нужно врезать в древесину стропильной ноги, уголок легко монтируется саморезами.

Важно! На крепеже экономить нельзя. Он должен быть качественным с антикоррозийным верхним слоем, оцинкованный. Крепеж, ржавеющий в балке, разрушает её.

Принципы соединения стропильных ног с мауэрлатом

Особенности конструкции крыши определяют способы крепления стропил к мауэрлату. Распорные стропильные конструкции, а также те, в которых распорки не применяются, опираются на мауэрлат. На него могут опираться наслонные и висячие стропила, соединение может быть жестким и скользящим.

Жестким называется такое соединение стропильных ног и мауэрлата, при котором невозможны сдвиги, смещения, изгибы элементов. Неподвижность соединения достигается способом крепления с использованием уголка. В стропильной ноге вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, стягивают болтами, а также соединяют узел крепления стропила с мауэрлатом проволочной скруткой в местах расположения анкеров вмурованных в армированную бетонную опору.

Скользящее крепление, салазки для стропил к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги относительно основы, это позволяет избежать деформации и провалов крыши при усадке, снеговой и ветровой нагрузках.

Важно! Если в процессе монтажа крепления жесткого типа стропильной ноги к мауэрлату требуется изготовления гнезда или врубки, делать такие элементы следует на стропиле, а не на мауэрлате. Основу ослаблять нельзя.

Правильное опирание стропильной ноги с мауэрлатом обеспечивает надежность крыши, её долговечность. При любом способе опирания, для фиксации стропил на мауэрлате важно соблюдение трех принципиальных моментов:

правильное и точное проделывание запилов, врубок и прочего, для идеального прилегания элементов;
использование шайб, гаек, гроверов для исключения утапливания крепежного элемента в дерево;
недопустимо использовать подкладки, которые от времени могут изменять форму, что приведет к перераспределению нагрузки и разрушению.

Правильный монтаж несущей системы крыши гарантирует долговечность её эксплуатации.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но главные среди них стропила.

Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша.

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее используемое соединение стропил с мауэрлатом:

Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале – скользящая опора для стропил.
Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.
Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм.

Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

Виды опор стропил на мауэрлат

В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм.

От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным.

Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

Основные правила сопряжения стропил с мауэрлатом

Для надежного соединения нужно тщательно крепить соединительные элементы, подбирать их требуемых размеров. Нужно точно выверять запилы, делать их не больше трети величины основы. Использовать качественный брус для основы правильного сечения.

Важно! Использовать для крепежа только гвозди и саморезы нельзя, такая фиксация не может считаться надежной, использовать следует металлические крепежные элементы разного типа.

Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения.

Крепление стропил к мауэрлату двухскатной крыши: способы, узлы, установка

Крепление стропил к мауэрлату двухскатной крыши и иных типов конструкций с запилом и без него. Описание видов крепежа и соединений стропил с основанием крыши, а так же полезные советы.

Источник: kryshagid.ru

[content-egg module=GdeSlon template=compare]

Способы крепления стропила к мауэрлату: основные способы и схемы крепления стропильных ног

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.
Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

О типах крепежа стропилин к основе

Такие крепежи для стропильной системы используют чаще всего:

Жесткие или подвижные соединения: что выбрать

Жесткие соединения: когда они необходимы

Неподвижные узлы, закрепляемые с запилом

Или же длинными саморезами:

Жесткие узлы без заруба стропил

Когда нужно делать подвижные соединения?

Что представляет собой скользящее крепление?

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Как правильно закрепить стропила к балкам?

Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

Мастер-класс по монтажу мауэрлата:

II. Создание запила

III. Установка стропил на мауэрлат

IV. Крепление каждого стропила к мауэрлату

Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
Сквозные болты или шпильки + опорный брус под укос стропилины.
Анкера или болты + уголки или стальные пластины и пр.

Также рассмотрим один из дедовских способов — крепление скобами:

В чем секрет качества стропильной системы: три главных правила мастера

Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Крепление стропила к мауэрлату: схемы и способы крепления стропил

Подробные схемы и способы крепления стропила к мауэрлату, пошаговые руководства по монтажу стропильных ног и советы экспертов.

Источник: small-roof.com

[content-egg module=GdeSlon template=compare]

Технология опирания стропил на мауэрлат

Узлы опирания стропил на прогон и мауэрлат.

Основные способы опирания стропил

Крепежи для осуществления монтажных работ

Опорный узел крепления на мауэрлат диагональной стропильной ноги.

Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:

Схема креплений наслонных стропил.

универсальные соединители бруса;
крепежи для стропил;
закладные опоры;
проволоку-катанку;
стальные уголки;
стоечный крепеж;
саморезы;
гвозди;
скобы;
пластины;
оцинкованные гвозди;
шпильки с шайбами и гайками;
анкерные болты.

Создание конька и установка нижней части стропил

Опирание наслонных стропил на стену с армопоясом.

Технология монтажа стропил внахлест во многом схожа с их установкой на коньковый прогон. Основное отличие – соединение верхней части ног происходит внахлест. Это приводит к прочному соединению конструкции, поскольку шпильки удерживают сразу два элемента.

Устройство армированного железобетонного пояса – оптимальное решение в случае применения кладочных строительных материалов. Такая технология не предусматривает создания каких-либо способов фиксации стропильной системы. В качестве крепежных элементов для бруса выступают вертикально расположенные анкерные болты. Главное, чтобы при заливке бетонного раствора шпильки располагались в строго вертикальном положении.

Соединение стропил с балками и мауэрлатом

Схема усиления стропил дополнительными подкосами.

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

В некоторых случаях мауэрлат должен быть “оснащен” обратной выемкой. Это зависит от породы дерева, из которой изготовлен брус. Если для его производства применялась древесина из лиственных пород, то делается прорезь, которая в комбинации с выемкой стропил создаст замочный элемент. При изготовлении бруса из хвойного дерева вырез не потребуется, так как он приведет к ослаблению конструкции.

Наиболее приемлемым вариантом для мауэрлата является жесткое сопряжение стропильной системы.

Технология монтажа стропильной системы к мауэрлату.

Эта технология может быть выполнена одним из двух способов:

с помощью подшивных брусков и уголков, сделанных из металла;
путем устройства седел на стропилах.

Опирание стропил на мауэрлат: технология монтажа конструкции

Рекомендации по тому, как осуществляется опирание стропил на мауэрлат. Основные способы опирания стропил. Крепежи для осуществления монтажных работ. Соединение стропил с балками и мауэрлатом.

Источник: 1poderevu.ru

[content-egg module=GdeSlon template=compare]

Узел опирания стропил. Технология опирания стропил на мауэрлат

Основные способы опирания стропил

Крепежи для осуществления монтажных работ

Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:

сухой брус;
доски;
топор;
ножовка;
молоток;
рулетка;
отвес;
уровень;
шуруповерт;
дрель;
болгарка.

Особое внимание следует уделить наличию всех крепежных деталей.
Фиксация консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, которые не уменьшают несущей способности конструкции. Кронштейны в балки врезать не нужно.

универсальные соединители бруса;
крепежи для стропил;
закладные опоры;
проволоку-катанку;
стальные уголки;
стоечный крепеж;
саморезы;
гвозди;
скобы;
пластины;
оцинкованные гвозди;
шпильки с шайбами и гайками;
анкерные болты.

Создание конька и установка нижней части стропил

встык;
на прогон;
внахлест.

Соединение стропил с балками и мауэрлатом

шип с упором;
еще один упор.

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

Наиболее приемлемым вариантом для мауэрлата является жесткое сопряжение стропильной системы.

Эта технология может быть выполнена одним из двух способов:

с помощью подшивных брусков и уголков, сделанных из металла;
путем устройства седел на стропилах.

В любом здании основные элементы, на которые выпадает максимальная нагрузка — это фундамент, стены и крыша. Качество монтажа кровли во многом зависит от того, правильно или нет, выполнено устройство стропильной системы. Если узлы крепления стропильной системы не отвечают определенным требованиям, то такая крыша не прослужит даже минимального эксплуатационного срока без ремонтных работ.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям, как:

Максимальная жесткость.
Любой узел каркаса должен выдерживать нагрузки, не подвергаясь при этом деформации или смещению. Получаемый при обустройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, и ее максимальную устойчивость;
Оптимальный вес.
В зависимости от кровельного материала выбирают материал, используемый для стропил. Обычно выбирают деревянный брус, но для тяжелых крыш может быть использован и металл.
Важно!
Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции — антикоррозионными составами.
Высокое качество используемых материалов.
Древесина, используемая в качестве стропильных ног должна не иметь трещин и сколов.

Разновидности стропильных систем

Крыша может быть обустроена одним из видов стропильной системы, которых существует всего два:

Висячие
стропила;
Наслонные
стропила.

Висячая стропильная система

Такая система оптимальна в случае двускатной кровли, когда величина пролета между стенами составляет не более 6-ти метров, но при установке дополнительных элементов применима и для более широких вариантов проемов. Нижней основой для опоры служит мауэрлат, верхняя же часть конструкции упирается друг в друга. Такая конструкция содержит и затяжку — необходимую для снятия нагрузки со стен, за счет уменьшения распора стропил. Балочные затяжки устанавливаются снизу стропильных ног и могут выполнять функции балок перекрытия.

Внимание!
Роль затяжки необязательно может выполнять деревянный брус, им может стать и перекрытие из железобетонных конструкций, которым в некоторых домах оборудуется верхний этаж.

Если затяжка расположена выше нижней части стропильной системы, то она называется ригелем
. К важным моментам обустройства стропильной системы такого типа можно отнести:

Не следует допускать, чтобы кровельный свес опирался на нижнюю часть стропильных ног, которые выводятся за пределы стенки. В такой ситуации лучше всего использовать кобылку (ширина свеса при этом устанавливается в пределах одного метра). При таком обустройстве стропило будет опираться на мауэрлат. Сечение бруса для кобылки выбирается меньшим, чем для стропил;
Чтобы придать крыше дополнительной жесткости, и не допустить ее шатания и разрушения сильными порывами ветра, на скате прибивается ветровая доска, к мауэрлату от конька;
При влажности материала, используемого для обустройства стропильной системы более 18%, следует предусмотреть шаткость, которую будет вызывать постепенное высыхания древесины. Именно поэтому крепеж должен осуществляться болтами или винтами, а не гвоздями.

Наслонная стропильная система

Такое обустройство применимо для кровель с расстояниями между стен от 10 метров (максимум 16 метров). Уклон может быть выполнен под любым углом, а внутри здания находятся несущие стены или поддерживающие колонны. Сверху для стропил основной опорой служит коньковый прогон, а снизу эту функцию выполняет мауэрлат. Поддержку внутреннего прогона осуществляет или внутренняя стена, или стойки. За счет наличия только вертикального типа нагрузок, отпадает необходимость в монтаже затяжки.

При 16-ти метровом пролете замена прогона конька выполняется двумя боковыми конструкциями, опорой для которых будут служить стойки.

Важно!
Отсутствие изгибов стропильных ног обеспечивается такими узлами, как подкосы и ригели.

Особое внимание на обустройство крыши с использованием стропильной системы наслонного типа следует обратить на такие нюансы:

Особенности расчетов стропильной системы двускатной крыши показаны в видео:

Основные узлы стропильных систем

К основным узлам стропильной системы кровли можно отнести:

Стропила.
Они выполняют функцию скелета, оказывая поддержку внутренних и внешних элементов крыши, а также служат основой для прокладки коммуникаций;
Мауэрлат.
Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Он выполняет важную функцию — равномерное распределение нагрузки всей конструкции;
Прогон.
Предназначен для скрепления между собой стропильных ног и может располагаться как сверху, так и сбоку;
Затяжка.
Служит для фиксации стропил в нижней части конструкции;
Подкосы и стойки.
Обеспечивают максимально устойчивое расположение стропильных балок;
Конек.
Место соединения скатов кровли;
Кобылки.
Это продолжения стропильных ног, которые иногда обустраиваются;
Ригель.
Необходим для качественной и надежной опоры несущих элементов;
Лежень.
Поперечный брус, необходимый для распределения нагрузки.

Кроме перечисленных элементов, в конструкцию входят узлы крепления стропильной системы кровли. При их выполнении необходимо обязательно соблюдать определенные правила.

Важно!
Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

Следует использовать такие виды креплений:

С упором на конец перекладины
;
Зубьями в упор
;
Зубьями в шип
.

Выбирать количество зубьев следует в зависимости от уклона ската, а дополнительная надежность конструкции может быть создана при помощи уголков из металла.

К основным узлам крепления стропильной конструкции относятся:

Балочный
узел;
Мауэрлатный
узел;
Коньковый
узел.

Балочный узел

При таком узле соединения элементов, в стропило выполняется вставка из зубьев в шип, а в поперечном участке перекладины делается углубление, соответствующее зубьям. Такое углубление или гнездо должно составлять не более 30% толщины бруса.

Крепление выполняется специальными метизами с уголками из металла, или древесными брусьями, шипами и накладками.

Внимание!
Если кровля выполнена из материалов с незначительным весом, а уклон ее ската не превышает значение 35º, то следует размещать основания опор таким образом, чтобы они упирались в площадь большую, чем сама балка.

Мауэрлатный узел

Такое крепление может быть выполнено как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку между мауэрлатом и стропилом прочного соединения, предотвращая возможность соскальзывания, прогиба или выскакивания. Для этого используются специальные опорные уголки с брусками. Полученный в результате узел скрепляется проволокой с применением метизов. При этом забивать гвозди следует наискосок, чтобы они входили в древесину наперекрест. Последний гвоздь должен быть вбит по вертикали.

В случае скользящего крепления совмещение выполняется с применением специального механизма, который позволяет передвигать стропильную ногу в необходимом направлении. Для этого выполняется врезка на опорах, на которые потом укладывается мауэрлат. Закрепляется конструкция, как и в предыдущем случае, скрещенными гвоздями. Такой способ обустройства узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

Внимание!
Жесткое крепление при неопытности строителей может привести к повреждению стен постройки.

Коньковый узел

В этом случае крепление также может быть выполнено двумя видами — встык и внахлест. При стыковом соединении верхушка опор обрезается со скосом, как и угла наклона крыши. Они опираются в такие же подрезанные противоположные опоры. Крепление выполняется с использованием гвоздей, в количестве двух штук. Их забивают сверху под определенным углом. Швы, которые образуются между опорами, соединяют металлическими накладками или пластинами. Во втором случае скрепление выполняется стыковкой внахлест, не торцевыми частями, а боковыми участками и закрепляются при помощи болтов.

Заключение

Выполняя работы по монтажу крыши, обустройству стропильной системы следует уделить тщательное внимание, не допуская нарушения технологических процессов. Это обеспечит конструкции прочность, долговечность и надежность.

В начале планировки мансардной кровли подбирается система стропил, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется на основе разновидности крыши.

В зависимости от выбранной системы это могут быть деревянные брусья, применяемые как кровельный каркас, сдерживающий составные стройматериалы всей конструкции, или конкретные элементы, которые создают опоры, называющиеся стропильными ногами. Перед началом работ деревянные составляющие пропитываются особыми составами, которые предохраняют крышу от возгорания и гниения. От качества выполнения этой процедуры напрямую зависит долговечность кровли.

Разновидности стропильных систем и устройство их узлов

Стропильная система разделяется на два основных типа: наслонные и . Поскольку узлы соединения в каждой из систем имеют различные характеристики, определенный тип стропил подбирается, исходя из свойств предпочитаемой крыши, включая ее архитектурные особенности.

Основные факторы при выборе нужного типа системы:

общая функциональность кровли;
сила давления кровельных стройматериалов на конструкцию;
распространенность и частота атмосферных осадков на территории, где располагается дом.

У висячего типа стропил отсутствуют опоры, размещающиеся в промежутках. По этой причине возникает усиленный распор, передающийся на стены строения по горизонтали. Чтобы уменьшить этот показатель, в узел опор внедряют затяжной элемент из древесины или металла, предназначенный для объединения стропильных ног. Таким образом, узлы висячих стропил приобретают форму треугольника. Затяжной элемент размещается в основании ног, он выполняет функцию перекладины (чаще всего используется в двускатных конструкциях крыши) и работает на изгиб и сжатие. От высоты затяжного элемента зависит прочность соединения с основанием опор.

Наслонный тип стропил зачастую обустраивается в строениях, где присутствует центральная опорная колонна или несущая стена. Стропила упираются конечностями в боковые стороны постройки, а центральная часть ложится на колонну или другую опору внутри дома. Такой узел конструкции рассчитан на изгибное функционирование. Наслонные опоры создают меньшую нагрузку на составные части постройки, поэтому их монтаж не такой трудоемкий, как в случае с висячими стропилами. Кроме того, он не требует больших материальных расходов.

Существуют также варианты обустройства крыши, совмещающие в себе оба типа стропил. В этом случае каждый тип чередуется, то есть зоны без несущих стен обустраиваются висячими стропилами, а области с необходимыми опорами – наслонными.

Грамотное обустройство стропильной системы

Основным фактором высокой прочности крыши в будущей постройке является грамотное обустройство всех узлов и опорных точек.

В случае наслонных стропил для мансардной кровли предполагается наличие не менее 3 опорных пунктов. Это значение может поменяться, если величина пролета превышает стандартные нормы. Например, если величина пролета не более 10 м, потребуется всего одна добавочная опора.

Узел висячих опор собирается на основе размеров пролета.
На малых пролетах затяжной элемент чаще всего заменяется ригелем. При больших размерах пролета затяжные элементы провисают, а опоры идут на изгиб.

Таким образом, узлы висячего типа могут иметь следующие различия относительно размера пролета:

Рисунок 1. Схема устройства мауэрата.

9 м. Опоры необходимо сдерживать при помощи деревянного бруска, устанавливающегося перпендикулярно чердачному полу. В области основания он укрепляется скобами, а затяжные элементы крепятся специальными хомутами.
13 м. Крепеж осуществляется с помощью подкосов, которые верхушкой упираются в основание, а нижней частью – в перпендикулярный брус. Интервал между опорами не должен быть больше 5,5 м.
17 м. Основание необходимо усилить специальными приспособлениями. Для верхушки применяется шпренгельная структура: затяжные элементы прикрепляются к двум деревянным брускам, а между ними монтируется ригель.

Методы крепления узлов

Вне зависимости от того, требуется замена существующей стропильной системы или ее возведение с нуля, необходимо соблюдать определенный свод правил при креплении ее узлов.

Прежде всего, следует избегать простейшего крепежа перекладины и основания опоры, поскольку это может оказать разрушительное влияние на всю кровельную систему.

Рисунок 2. Крепление стропильной ноги к мауэрлату.

Другими словами, от нагрузки, создаваемой стройматериалами или атмосферными осадками, концы опор соскальзывают, и стропильная система повреждается. Это приводит к ее полному обрушению. Для предотвращения такого исхода необходимо повысить надежность этих узлов. Это достигается при помощи следующих видов крепления:

зубья в шип;
зубья в упор;
упор на конец перекладины.

В зависимости от уклона можно использовать один или два зуба. Чтобы повысить надежность соединения, можно создать дополнительный крепеж при помощи уголков из металла.

Узлы крепления кровельной обрешетки

Основными узлами крепления стропильной системы являются:

балочный;
мауэрлатный;
коньковый.

Балочный узел крепления

Рисунок 3. Схема конькового соединения стропильной системы.

В стропильной ноге создаются зубья в шип, а в перекладине вырезается гнездо, которое соответствует вырезанным зубьям. В этом случае гнездо должно занимать не более 30% от всей толщины перекладины.

Если при постройке кровли использовались легковесные материалы, а ее уклон составляет менее 35°, основания опор размещаются так, чтобы область их упора была значительно больше балки. Этого можно достичь, применив врезку с двумя зубьями в 2 шипа, упором (с использованием шипа или без него), а также двумя шипами в замок.

Узлы системы крепятся либо метизами с металлическими уголками, либо древесными брусками, накладками и шипами.

Мауэрлатный узел крепления

Существует 2 технологии мауэрлатного крепежа опор: жесткий и скользящий (рис. 1).

В первом случае между стропилом и мауэрлатом устанавливается прочное соединение без возможности соскальзывания, прогибов и выскакивания. Это достигается при помощи размещения специальных уголков с опорным бруском. Образованный узел нужно скрепить надежной проволокой при помощи метизов. Гвозди забиваются под определенным наклоном сбоку так, чтобы в мауэрлате они находились в перекрещенном состоянии. Последний гвоздь прибивается по вертикали. Данный метод является наиболее популярным.

Во втором случае крепление осуществляется при помощи особого механизма, позволяющего определенному элементу (в данном случае стропило) передвигаться в нужном направлении(рис 2).

Для создания такого соединения потребуется выполнить врезку на опорах, а затем уложить их на мауэрлат. Как и в предыдущем случае, обе части узла закрепляются при помощи двух скрещенных гвоздей и одним вертикальным сверху. К мауэрлату доски закрепляются металлическими скобами. После этого опорное основание выпускается за стену и скрепляется при помощи пластин и салазок. Таким образом, упор идет на мауэрлат, но все составляющие стропильной системы могут передвигаться в допустимых пределах.

Данный метод чаще всего применяется при возведении кровельной системы деревянных построек (бревна, сруб), которым свойственно оседание. Стоит помнить, что при жестком креплении есть вероятность повреждения стен строения.

Коньковый узел крепления

Такой узел может быть создан двумя методами: встык и внахлест (рис. 3).

Первый метод подразумевает собой обрезку верхушки опор под таким же наклоном, что и угол крыши. Их упирают в противоположные опоры, которые также нужно подрезать. Крепление создается при помощи двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они соразмерно располагались внутри каждого стропила. Для повышения надежности швы между опорами скрепляются деревянными накладками или пластинами из металла.

Второй метод является самым популярным. От первого способа его отличает метод стыковки внахлест. При этом опоры соединяются не торцами, а боковыми частями, после чего их закрепляют на болты.

Кровельная система представляет собой часть устройства крыши с наружной стороны, которая поддерживается несущей конструкцией. В ее состав входит обрешетка и стропильная система. Треугольник, лежащий в основе данной системы, должен являться жестким и наиболее экономичным конструктивным элементом, который содержит узлы крепления стропил кровли.

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли.
Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

Пластинами.
Крепежными элементами LK.
Уголками.
Кронштейнами WВ.
Саморезами.
Разновидностями уголка КР.
Стяжками из проволоки.
Монтажной лентой перфорированной ТМ.
Болтами с гайками.
Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Как соединяют узлы в коньковой части?

Существует три основных типа крепления в коньковых частях кровельной системы:

Соединение встык.
Крепление на основе конькового прогона.
Коньковый стык внахлест.

С целью крепления первым способом обрезают коньковую часть с верхнего края под углом, который является одинаковым с углом ската крыши. Затем его упирают в необходимое стропило, которое должно быть тоже обрезано под углом, но с противоположной стороны кровли. Для обрезки углов иногда используют специальный шаблон.

Гвозди для соединения стропил под коньком должны быть размером 150 мм и больше, их понадобится две штуки. Каждый гвоздь забивается в стропила в их верхней части под соответствующим углом. Острый конец прибитого гвоздя обычно входит в срез стропила с противоположных сторон. Укрепления конькового стыка можно добиться путем наложения на него пластины из металла сбоку либо деревянной накладки так, чтобы достаточно было притянуть ее с помощью болтов либо гвоздей.

Соединение вторым способом, то есть через коньковый прогон, связано с укреплением стропил на коньковом брусе. Прогон представляет собой одну из дополнительных опорных балок или брусов, который является подпоркой стропил. Он располагается параллельно коньку или мауэрлату. Способ отличается от предыдущего тем, что между стропилами, которые спилены под углом, укладывается коньковая балка, что является трудоемким процессом, поэтому данный способ используется реже.

Более распространен способ, который схож с первым, но отличается он тем, что крепление производится внахлест, а метод стыка не применяется. Стропила должны при этом соприкасаться торцами, а не боковыми поверхностями. Стянуть стропила следует болтом или шпилькой, гвоздями. Это соединение применяется многими мастерами на практике.

В целом устанавливать стропила на мауэрлате можно путем создания конструкций кровельных стропильных систем, которые являются распорными либо безраспорными. Это определяет выбор соответствующего способа соединения мауэрлата и стропил, которые можно аналогично укрепить к коньку.

Основные недочеты при монтаже узлов крепления стропильной системы

Проблема выбора способа крепления стропильной системы к конструкции строения является очень важной при создании узлов крепления. Зачастую при создании узлов мауэрлат служит опорой для стропил. Крепление мауэрлатного бруса осуществляется “намертво” с помощью анкерных болтов к армированному поясу жесткости.

Возможным недочетом является незаанкерованный пояс жесткости, что может привести к опрокидыванию мауэрлатного бруса и нарушению устойчивости кровельной стропильной системы. Происходит расшатывание крыши, а кровля при этом сползает. Из-за ошибочного размещения анкерных болтов или неправильно выполненных отверстий крепление является уже неэффективным.

Если гайки навинчивают с перетягом на болты, то узел крепления становится непрочным и подвергается скорому разрушению. Для создания узла крепления при этом иногда применяется проволочная скрутка.

При строительстве стропильной системы следует соблюдать безопасность соединений.

Например, если стропильная конструкция совмещается с перекрытием без учета несущей способности перекрытия чердака, то это является наиболее опасным моментом, который может повлечь разрушение постройки.

Если затяжку меняют на сборную железобетонную балку перекрытия, предназначенную на изгиб, то использование сборных железобетонных балок должно быть эффективным за счет их жесткого закрепления в армированном поясе жесткости перекрытия, который устроен с использованием арматурного каркаса. Его ось должна идти в одном направлении с действующими силами.

Вместе с тем наличие недочетов в процессе создания стропильной системы, которая является несущей деревянной конструкцией перекрытия, зачастую возникает по причине недопонимания функций, выполняемых затяжкой и ригелем во всей кровельной системе. Затяжка отличается от ригеля тем, что она представляет собой продольную, а ригель – поперечную балку.

Строительство стропильной системы связано с созданием распорной системы, работающей по принципу расхождения внизу плоскостей, что происходит под влиянием не только их собственного веса, но и нагрузки, которая приходится на линию пересечения плоскостей, чему должна препятствовать поперечная балка, то есть затяжка.

Приступая к устройству крыши, следует выяснить все моменты, связанные с допущением определенных ошибок, возникающих при выполнении работ по устройству стропильной системы. Устройство кровли дома связано с возможными трудностями и недочетами, не позволяющими достичь поставленной цели.

Виды наслонных стропильных систем. Или как с легкостью построить основу крепкой крыши

Рано или поздно перед вами станет вопрос, какую стропильную ферму строить для вашего деревянного дома из сруба. В этой статье вы познакомитесь с некоторыми разновидностями и решите, подойдут они под ваши требования или нет.

Наслонные стропила своими концами распирают стены здания, а средней частью опираются на опоры. В рубленых домах стропильные ноги опираются на верхние венцы. Такие крыши устанавливают на домах с внутренней несущей стеной или столбчатыми промежуточными опорами. Наслонные стропила устраивают в том случае, если расстояние пролетов не превышает 6 м. Наличие опоры в виде внутренней стены позволяет увеличить ширину пролета, перекрываемую наслонными стропилами до 10 м, а двух внутренних опор — до 14 м. Рассмотрим три схемы устройства наслонных стропильных систем:

Стропила без подкосов. Безраспорные и распорные наслонные стропила.
Стропила с подкосами.
Стропила на подстропильных балках.

Стропила без подкосов. Безраспорные и распорные наслонные стропила

Односкатные крыши с пролетом до 5 м и двухскатные крыши с пролетом около 9 м можно устраивать таким образом, что стропила опираются на две опоры без других дополнительных упоров (рис.). Стропильные ноги всей конструкции могут при различном подходе передавать распор на стену или не передавать распор. Рассмотрим ниже виды наслонных стропил.

Безраспорные наслонные стропила

Безраспорные наслонные стропила представляют собой конструкцию, при устройстве которой стропильная нога работает на изгиб и не передает горизонтально-распирающего давления на стены. Существует всего три варианта установки наслонных стропил, которые решают вопрос происхождения опасных нагрузок на стены здания:

Стропило упирается в мауэрлат или подшивается опорным брусочком, крепится врубкой зубом, страхуется дополнительно узел хомутами, прикрепленными к стене или проволокой (рис.). Врубка стропильной ноги в верхней ее части глубиной должна быть не более, а = 0,25h, длину площадки опирания делают не больше высоты сечения стропильной ноги (h). Площадку опирания стропила в практике рекомендуют скашивать, для того, чтобы ничего не препятствовало изгибу стропильной ноги. Следовательно, если не скашивать подрезку, то запил боковой щекой упрется в прогон и получится распорная стропильная система. Не меньше двум глубинам а должна соответствовать длина скошенной площадки. Бывает, что подрезку стропила в верхней части сделать невозможно, то ногу подшивают обрезком бруска, прикрепленным с обеих сторон деревянными досками гвоздевым прибоем или монтажными пластинами. Верхи стропильных ног укладывают на коньковый прогон (при возведении двухскатной крыши) и крепятся по типу скользящей опоры, как например, горизонтальная врубка, не скрепляясь со встречным стропилом. В данном примере двухскатную крышу считаем за две односкатные, просто примкнутые друг к другу высокими сторонами. Существует в рассматриваемом возведении крыши условие, которое обязывает горизонтально делать прибоины подшивки верха стропилин или верхней опорной врубки. В случае не выполнения обязательного условия, стропило при измененной схеме опирания на прогон, показывает распор. В практике почти не применяют данную схему для двухскатных крыш, потому что малейшая неточность в выполнении узлового крепления безраспорная схема превращается в распорную. Еще один недостаток выявляется в раскрывании конькового узла при прогибе стропильных ног под большой нагрузкой, потому что распор на мауэрлате отсутствует. Хотя парадокс состоит в том, что наслонные стропила в нижней части имеют упор, но система не показывает горизонтального распора. Чаще всего данную схему безраспорных наслонных стропил используют для возведения односкатных крыш.
Второй и самый практикуемый метод устройства стропил на двухскатных крышах производится вот как: низы стропильных ног крепятся приемом подвижного соединения (рис.), по типу ползуна, к мауэрлату, а можно и штучным бруском. Достаточно для нижнего укрепления ноги вбить один гвоздь сверху или поставить стальную гибкую пластину, чтобы не превращать ползун в шарнир и получить распор на мауэрлат. Верхние концы стропил, которые уложены на коньковый прогон, закрепляются деревянными пробоинами друг с другом или каждое стропило с прогоном.
В третьем способе крепления стропил отличие от второго в жестком закреплении стропильных ног и прогона в едином узле, методом гвоздевого боя с двух сторон деревянных брусков и дощечек параллельно коньковому брусу (рис.). За счет такого жесткого крепления стропильных ног к коньку, в балке появляется изгибающее напряжение, которое может ее разрушить, в то же время стропильные ноги несут меньший прогиб. Получаем большую несущую способность стропильных ног благодаря такому устройству конькового узла. Такой узел изготовить на практике достаточно трудно, поэтому все формулы для внутренних пролетов стропил на определение прогиба и изгибающего момента принимают как для однопролетных обыкновенных балок. Формулы указаны на рисунке.

Каждый вариант установки наслонных стропил предполагает правильно подобрать крепежи, которые будут препятствовать или позволять движению стропила в опоре. Три варианты установки несут в себе одно правило, при котором один конец стропильного бруса устанавливается по типу ползуна, а второй конец на шарнире, который допускает только поворот.

Расчет прочности наслонных стропил производится стандартной расчетной схемой, которая предполагает равномерную нагрузку на все плоскости крыши. Поскольку равномерного давления на скаты крыши не бывает практически никогда, поэтому, для удачного применения трех вышеуказанных вариантов, остается лишь условие жестко закрепить коньковый прогон от горизонтального смещения. Это произвести можно путем ввода концов балки во фронтальные стены или подпереть накосными стропилами.

Первый рассмотренный вариант хорошо сохраняет неравномерную нагрузку на скаты крыши, при абсолютной вертикальной установке стоек, что удерживают коньковый прогон от сдвига в сторону. В третьем и втором варианте крыша может пытаться съехать в сторону большей нагрузки. Эти условия следует учесть при возведении щипцовой крыши, и где прогоны не опираются концами на стены фронтонов, а только на стойки (рис.).

Во избежание потери устойчивости стропильной системы вводят дополнительный элемент – схватку (рис.). Устанавливают схватку на высоте около 2 м от перекрытия, но чем ниже она установлена, тем практичнее служит. Данный элемент обладает несколькими функциями. Например, в безраспорных стропильных системах, если нет никакой нагрузки на скаты крыши, то она не выполняет никакой функции. При появлении на скаты крыши небольшой равномерной нагрузки, то схватка работает на сжатие. Работу на растяжение ей может дать только аварийное положение, например, просадка фундамента здания или прогиб коньковой балки. Желательно, все пересечения схватки со стойками, которые поддерживают коньковую балку, скрепить методом гвоздевого боя.

Наиболее устойчивой конструкцией при всех сочетаниях нагрузок можно сделать во втором и третьем вариантах, если нижние узлы ползунов заменить другие конструктивные типы ползунов с выносом концов стропил за стены (рис.). Можно рассмотреть другой вариант для повышения устойчивости системы – если жестко закрепить низы стропил поддерживающих коньковый прогон, превратить нижний узел крепления в узел с жестким защемлением (рис.).

При возведении стропильной системы, схватку принимают таким же размером, как и стропила, но можно использовать схватку и с меньшим сечением. Сечение схваток принимают конструктивно, поскольку в них развивается небольшое напряжение. Схватки устанавливают с обеих сторон или с одной стропильной ноги и крепят болтами или гвоздями (рис.). Если схватка крепится гвоздевым боем, то ослабления в древесине стропильной ноги не происходит, но следует произвести расчет по количеству забиваемых гвоздей. Другими словами, в расчеты соединения схватки со стропилом гвоздями вводят распор (Н). В случае прикручивания схватки к стропилу болтом, то несущая способность древесины уменьшается с помощью коэффициента 0,8, по причине проделанных в балке отверстий под болты.

Устраиваются еще и добавочные опоры, например, подкосы, ригели или прогоны, для обеспечения противоаварийной устойчивости. Однако, безраспорная стропильная система достаточно устойчива, если у конькового прогона не появляется возможность смещаться по горизонтали, чего можно избежать, жестко его закрепив.

Распорные наслонные стропила

Распорные наслонные стропила – такое устройство системы, при котором, давления, что действуют на стропила, передаются на стены здания. Вот если взять все три вышерассмотренных способа устройства безраспорных наслонных стропил, и в каждом из трех случаев крепеж стропильных ног сменить на жесткое крепление, т.е. крепления по типу ползуна обратить в неподвижные соединения стропильных ног с мауэрлатом или брусьями. В данном случае вся система получает напряжение, которое будет проявляться в распирающем давлении на стены дома.

Закрепить стропила, например, в первом варианте схемы можно, таким образом: верхние концы стропильных ног, которые опираются на коньковый пролет, сшить гвоздевым боем или болтами и получим шарнирную опору. Основательно расчетные схемы стропильных систем не меняются (рис.). Внутренние напряжения системы изгиба и сжатия прежние, но появляется распор в нижних опорах стропил равный H = (qL/2)?ctg µ. Распор в верхних узлах стропил гасится направленным противоположно распором от конца других стропильных ног. Можно проверить на смятие древесины концы стропильных ног, которые уперты друг в друга или через коньковую балку, но практически этой проверки не требуется.

По своей конструктивности распорные наслонные стропила являются переходной схемой от безраспорных наслонных стропил к висячим стропилам. Но в схеме висячих стропил в коньковом прогоне уже нет большой необходимости. В результате усадки фундамента или под воздействием собственного веса прогон прогибается и выходит из общей работы. Давящие силы распределяются по стропилам и превращаются в висячие стропила. Схватка в распорных системах стропил срабатывает на сжатие, снижая распор на стены стропильных ног (рис.), но не препятствует снятию распора полностью. Снимает полностью распор схватка, если она приспособлена в самом низу между стропильных ног, но это уже является затяжка и применяется другая конструктивная схема.

Распор – это горизонтальная составляющая вертикальной нагрузки. В стропильной ноге возникает сжимающее напряжение S. Это не распор от прогиба стропильной балки, потому что в расчетах стропила считают стержневой составляющей, которая не имеет высоты, и распор от прогиба не учитывают. На распор от прогиба обращают внимание только при строительстве домов из газобетонов, блоки которого не держат изгиб и разрушаются. Снизить силу распора можно путем жесткого закрепления конькового прогона. Увеличить жесткость прогона можно за счет установки консольных балок, стоек или подкосов. Распорная стропильная система требует основательного жесткого крепления мауэрлата на стене здания, а стены должны быть достаточно массивными или содержать в себе железобетонный пояс, охватывающий весь периметр.

Два сочетания нагрузок принимается при расчете стропильной системы с применяемой в ней схваткой, что работает на сжатие. Стропила подбираются сечением по наибольшему прогибу и изгибающему моменту, не учитывая работы схватки.

Стропила с подкосами

Подстропильная нога, а иначе называют, подкос является третьей опорой стропильной ноги (рис.). Это подкос превращает однопролетную балку в двухпролетную неразрезную. Устанавливают подстропильную ногу по отношению к горизонту под углом 45°, что позволяет применять балки стропил с меньшим сечением, не уменьшая на стропильную ногу нагрузки, а пролеты перекрывать с большей длиной до 14 м.

Для расчета сечения двухпролетной неразрезной балки принимают максимальный изгибающий момент, находящийся над средней опорой (рис.).

Прогиб стропильной ноги считают по стандартной формуле прогиба однопролетной балки для максимального пролета, а в нашем случае для нижнего пролета – от узла слияния с мауэрлатом до узла сочленения с подкосом. Это объясняется тем, что балка подпирается наклонным подкосом и, прогибаясь, стропильная нога может сместить узел соединения с подкосом.

Крепеж подкоса не требует никаких расчетов, подкос подставляют под стропило и прибивают по двум бокам и снизу, фиксируя, таким образом, от смещения. Единственный обязательный момент заключается в том, чтобы подкос был срезан точно под углом наклона стропильной ноги, что не дало бы зазора для стропила при движении под нагрузкой, т.е. не дало бы ноге прогибаться. Расчетом на сжатие определяют сечение стропильной ноги, но чаще подбирают сечение конструктивно.

На верхней части рисунка изображена распорная стропильная система, которая не нуждается в схватке, потому что она не снимает распор, в системе определены элементы, что работают на сжатие – подкосы. Изображение в нижней части рисунка показывает безраспорную стропильную систему с затяжкой. Затяжка в данной системе незаменимый элемент, который принимает участие в работе целой системы. В этом случае схватку нужно приспособить немного ниже креплений подкосов, а то есть риск, что ползун при варьировании нагрузок может поползти по мауэрлату.

Стропила на подстропильных балках

Рассмотрим схему устройства крыши при наличии в сооружении двух несущих стен, не зависимо от расположения – продольного или поперечного. В таких случаях используют две подстропильные конструкции, которые состоят из балок, что уложены вдоль крыши. Балки опираются через брусья стоек на лежень и на внутренние стены (рис.). Можно обходиться и без устройства прогонов (второй рисунок в этой разделе), но в таком решении под каждую стропильную ногу подводят стойки.

Верхи стропильных ног стыкуем одну в другую и вяжем парой стальных или деревянных накладок, получаем таким образом коньковый узел. В данной схеме не применяем коньковый прогон, что дает в стропильной системе распор. Затяжка, которая устанавливается ниже сквозных прогонов, в безраспорной системе нейтрализует распор и работает растяжение. Стабильную устойчивость системы обеспечивают схватки, что идут по низу стоек. Расшивки тоже обеспечивают устойчивость стропильной системы, они предотвращают конструкцию от складывания, а крепятся накрест.

В распорной системе схватка будет приниматься уже как ригель и принимать работу на сжатие, правильно будет установить этот элемент по верху сквозных прогонов. Эта же схватка будет держать сквозные прогоны и стойки от опрокидывания.

Расчет наслонных стропил на прогиб принимается согласно формуле, которая учитывает влияние изгибающего момента на промежуточной опоре. Стойки или сквозные прогоны под стропильными ногами дают возможность возводить мансардные крыши, но стоит учитывать, что необходим расчет на дополнительную нагрузку для жесткого перекрытия. Для решения свободного полезного пространства в мансардных помещениях можно в безраспорных конструкциях расшивки установить с наружной стороны стоек и приладить их к нижним концам стропильных ног.

У многих мог возникнуть вопрос, почему многие рисунки про кирпичные дома. На самом деле — это не ошибка, просто чаще всего такие системы используют при строительстве кирпичных домов, но и для строительства сруба они подойдут и будут служить долгие годы.

Стропильные несущие конструкции чердачных покрытий | Строительный справочник | материалы — конструкции

Рассмотренные конструкции деревянных стропил неиндустриальны, так как выполняются на стройке с большой затратой ручного труда. Поэтому разработаны решения сборных стропил заводского изготовления, в большей степени удовлетворяющие требованиям современного индустриального строительства.

На рис. 4 показана простейшая сборная стропильная конструкция для зданий небольшой ширины (до 9—10 м). Сборный элемент в ней — щит шириной 1,5—2 м и длиной до 6 м, состоящий из двух стропильных ног, соединенных между собой обрешеткой из брусков или досок. Верхним краем щиты опирают на коньковый брус, лежащий на деревянных стойках, установленных вдоль внутренней стены через 2—3 м.

На рис. 5 приведены схемы и общий вид дощатой стропильной конструкции для зданий шириной 10—15 м с одной или двумя внутренними продольными стенами. Основные сборные элементы в ней: опорные брусья, укладываемые на наружные и внутренние стены и служащие для установки и связи стропильных щитов и продольных опорных рам; продольные опорные рамы; стропильные щиты, состоящие из стропильных ног, связанных между собой раскосами, и обрешеткой; стропильные треугольные фермочки; верхние щиты с обрешеткой, укладываемые на фермочки щиты-свесы, представляющие собой настилы из досок; скрепленные снизу дощатыми накладками.

При монтаже сборных стропил на каменные внутренние столбы или стены укладывают опорные брусья, а на них вдоль здания устанавливают в наклонном положении продольные рамы. На эти рамы, а также на подстропильные брусья укладывают стропильные щипы, образующие скаты крыши. К концам стропильных ног прикрепляют стропильные фермочки, поверх которых укладывают верхние щиты с обрешеткой. Монтаж заканчивают укладкой карнизных щитов-свесов и ходовых досок по онорвьш брусьям. Все элементы соединяют между собой гвоздями (рис. 6).


4. Простейшие сборные стропила: слева щиты со сплошной обрешеткой, справа с брусковой.	7. Конструкции стропил в вальме.

При четырехскатных или более сложных формах крыш стропильные конструкции усложняются. В местах пересечения скатов вводят диагональные (накосные) стропильные ноги (рис. 7). На них опирают короткие стропильные ноги (нарожники) торцовых скатов (вальм). Следует отметить, что нарожники, чтобы быть в одной плосности со стропильными ногами, должны врубаться в накосную балку. Верхними концами диагональные ноги опирают на консоль конькового бруса или, если прогон отсутствует, на брусок-полочку, прибитый к стропильным ногам в месте их сопряжения у конька (рис. 8, б). Нижними концами накосные ноги опирают на мауэрлаты в месте их стыкования в углу или, что лучше, на специальный коротыш (рис. 8, б). Диагональные ноги имеют большую длину и несут значительную нагрузку, поэтому их приходится поддерживать в пролете промежуточной опорой в виде шпренгельной фермы (см. рис. 7, б и 8, а).

Висячие системы. Висячие стропила выполняют обычно деревянными. Применяют их в тех случаях, когда в здании нет внутренних опор. Величина перекрываемых пролетов при этом невелика (до 15 м). Схемы деревянных висячих стропил показаны на рис. 9. При малых пролетах конструкция состоит только из стропильных ног, работающих на сжатие, и затяжки, работающей на растяжение. Затяжка погашает распор от стропильных ног, и стены воспринимают только вертикальные силы. С увеличением пролета конструкция усложняется путем введения ригеля, «бабок», работающих на растяжение, и подкосов, работающих на сжатие. Назначение ригеля — уменьшить величину распора, передаваемого от стропильных ног на стены ими затяжку, и обеспечить общую поперечную жесткость системы. Бабки служат для облегчения работы затяжек, бабки защемляют верхним концом между стропильными ногами и к ним снизу подвешивают с помощью металлических креплений затяжки (рис. 10). Подкосы упирают нижними концами в бабку, а верхними подпирают в пролете стропильные ноги, облегчая таким образом их работу на изгиб.

Стропила указанных типов изготовляют из брусьев, соединение их элементов производят врубками. Стропила малых пролетов (до 7- 8мм) могут быть изготовлены из досок с соединением элементов гвоздями.

Опирание висячих деревянных стропил на каменные стены производят через деревянные подкладки.

Комбинированные системы. Для устройства крыши расстояние между установленными на место висячими стропилами, как и между стропильными ногами в наслонных системах, не должно превышать 2 м. Однако висячие стропила трудоемки в изготовлении и обходятся значительно дороже наслонных. Для снижения стоимости покрытий иногда прибегают к устройству комбинированных стропильных систем, состоящих как из висячих, так и наслонных элементов (рис. 11).

Стропильные ноги висячих стропил, установленные на расстояниях 3—6 м друг от друга, поддерживают коньковый прогон и прогоны, на которые с двух сторон опирают концы наслонных стропильных ног. Расстояния между наслонными стропильными ногами принимают 1,2—2 м.

Подвесные чердачные перекрытия. При висячих стропильных системах чердачные перекрытия подвешивают к затяжкам. Недостаток подвесных перекрытий — их зависимость от поведения стропильных систем. Всякие деформации стропил, вызываемые температурными влияниями, нагрузками от снега, ветра и т. п., передаются в некоторой степени подвесному перекрытию и могут вызвать его расстройство (например, растрескивание штукатурки потолка). Поэтому стропильным конструкциям следует придавать большую жесткость и отказываться от штукатурки потолка, заменяя ее обшивкой профилированными досками, органическими листовыми материалами и т. п.


8. Детали стропил: а — узел опирания накосной ноги на шпренгель; б — опирание накосных ног на стропильные ноги; в — то же, на мауэрлат; г — врубка нарожников.	9. Схемы деревянных висячих стропил: ригель, схватка, коньковый узел, бабка, затяжка.

10. Детали деревянных висячих стропил: а— опорный узел; б — коньковый узел; в — нижний узел в стыке затяжки.	11. Стропильная конструкция комбинированной системы.

конструкция, крепление и опирание стропил

В строительстве крыш используется два вида стропильной системы, где стропила бывают наслонными и висячими. Выбор определенной системы стропил зависит от:

функциональности крыши;
от климатических особенностей данного региона;
от количества нагрузок принимаемых крышей;
от предпочтений владельца дома к архитектурному облику крыши.

Но, несмотря на выбранный тип стропил, в каждом из них узлы стропильной системы, которые обеспечивают прочность, надежность и долговечность всей конструкции крыши.

↑

Конструкция и основные узлы висячих стропил

Висячие стропила представляют собой треугольную конструкцию, состоящую из двух стропильных ног, соединенных в верхней точке и нижней затяжке, которая соединяет между собой нижние концы стропильных ног. Благодаря нижней затяжке, стропила не передают распорные усилия на несущие стены, оказывая только вертикальное давление на стены.

При использовании висячих систем узел опирания стропил на маэурлат делать не обязательно, так как сам мауэрлат не устраивается, что упрощает сам процесс возведения крыши и удешевляет строительство.

Простейшая трехшарнирная конструкция стропильной фермы предполагает две стропильные ноги и затяжку. В этом случае высота конька должна быть не меньше 1/6 ширины пролета, перекрываемого такой треугольной фермой.

варианты врубки стропил в балку

Специалистами рекомендуется использовать ортогональный способ врубки стропильных ног в балку или в затяжку, когда продольная ось стропильной ноги располагается перпендикулярно к площадке врубки. В карнизном узле при такой лобовой врубке нижний торец стропила выполняется под прямым углом и в таком виде присоединяется в врубке затяжки или потолочной балки.

Узлы стропильной системы крыши в этом случае могут выполняться по методу одинарного или двойного зуба.

Для больших пролетов устройство висячих стропил предусматривает наличие составной затяжки, которая должна поддерживаться бабкой.

Бабка — это вертикальный брусок, который работает на растяжение. Если бабку делают из металла, то в этом случае её называют тяжем. Составную затяжку делают из двух или более брусьев, соединенных между собой косым или прямым прирубом.

Кроме этого стыки закрепляются болтовыми соединениями. Бабку могут выполнять даже из металлического прута, так как она работает на растяжение, прочность на сжатие ей не нужна. Бабка и вертикальная стойка по внешнему виду очень похожи, но существенная разница в том, что стойка принимает нагрузки на сжатие, поэтому она упирается нижним концом в балку, затяжку или лежень. Бабка или подвеска выполняет функцию подвески затяжки к коньковому узлу и имеет не жесткое соединение, которое может регулироваться. Такая система в настоящее время применяется редко.

↑

Узлы опирания на мауэрлат

Если в чердачном пространстве планируется мансардное помещение, то висячие стропила усиливают затяжкой, которая располагается наверху. В этом случае, узлы стропильных конструкций делают при попрании на мауэрлат скользящим способом.

Затяжка же принимает на себя растягивающие нагрузки и чем выше она расположена, тем большие нагрузки она испытывает.

Если нагрузки на крышу будут распределяться не равномерно, то возникает риск съезжания кровли в сторону наибольших нагрузок. Для того, чтобы избежать этого делают соединения ползунами только, когда стропила выносятся на определенную длину за стены дома.

Верхняя затяжка врубается в стропильные ноги способом «полусковородень» внахлест и скрепляется болтами. Иногда верхнюю затяжку подвешивают еще и при помощи бабки к коньковому узлу, страхуя её от провисания.

Если нагрузки на крышу предполагаются неравномерные, то есть смысл сделать нижний узел крепления стропила и мауэрлата неподвижным с помощью опорного бруска или способом врубки зубом. В этом случае стропильная конструкция становится распорной и действует на несущие стены с распирающими нагрузками.

Поэтому мауэрлат крепится к стенам жестко и прочно. Если такой возможности нет, то делается стропильная конструкция с верхним ригелем и нижней затяжкой. Теперь уже стропильная ферма не оказывает на стены распирающего действия. Ригель должен крепиться к стропильным ногам жестким соединением, в противном случае вся конструкция будет неустойчивой.

При расчетах сечения ригеля и стропильных ног нужно учитывать, что на ригель будет оказываться нагрузка от подвесного потолка мансардного помещения.

↑

Наслонные стропила: узлы и конструкция

Наслонные стропила должны опираться нижними концам стропильных ног на стены или какие другие опоры, если расстояние между ними не превышает 6 метров. Это могут быть внутренние стены или колонны, столбы. Выполняются они по трем схемам:

стропила распорные и безраспорные;
стропила с установкой подкосов;
стропила устанавливаемые на подстропильных балках.

↑

Безраспорные стропила

Узлы соединения стропил с мауэрлатом и коньковым прогоном выполняются тремя способами.

Стропильная нога упирается в брус мауэрлата выпиленным зубом или подшитым бруском, дополнительное крепление осуществляется с помощью металлических уголков, исключающих подвижку стропильной ноги в горизонтальном положении и хомутов, закрепленных в стене. В коньковой части стропильные ноги соединяются врубками. При этом в месте горизонтальной опорной площадки рекомендуется делать скос, для того чтобы стропило своей щекой не упиралось в коньковый прогон. Т. е. делается скользящее соединение.

Другой способ возведения безраспорных стропил заключается в создании скользящего соединения в месте примыкания стропильной ноги к мауэрлату. Для этого в нижнем узле вбивается всего один гвоздь или ставятся гибкие металлические пластины.

Третий вариант создания узла стропил состоит в создании очень жесткого узла соединения стропил с коньковым прогоном и на практике применяется не часто ввиду сложности его изготовления.

Какой бы способ крепления не выбирался, принцип у них один — один конец стропильной ноги должен иметь скользящую опору, другой конец крепиться жестким способом, который может работать только в поворотном режиме.

Для создания устойчивых стропильных конструкций используют дополнительный элемент — схватку. Этот элемент вместе с вертикальными стойками призван удерживать конек от сдвигов в разные стороны под действием неравномерных нагрузок.

Схватка устанавливается на высоте, примерно, 2 м от перекрытия.
Для безраспорных стропильных конструкций схватка бесполезна, если на крышу не действуют никакие нагрузки. Она делается востребованной тогда, когда возникают нагрузки, а при аварийных ситуациях- просадке фундамента или прогибе конькового прогона схватка начинает работать на сжатие, тем самым спасая ситуацию.
При установке схватки и вертикальных стоек их соединение закрепляется гвоздями.
Размеры схватки выбираются такими же, как и брус для стропил, но иногда её допускается делать меньшего сечения.
Схватки могут устанавливаться, как с одной стороны стропильных ног, так и с двух.
При креплении ее гвоздями в стропильных ногах ослабления не наблюдается, но когда делают крепление на болтах, то несущая способность стропильных ног уменьшается. Поэтому требуется увеличивать сечение стропил.
Для создания более устойчивой стропильной конструкции, практикуют установку подкосов, ригелей, прогонов.

↑

Распорные стропильные системы

Распорные стропила передают нагрузки на несущие стены здания. По своей сути они являются промежуточной формой висячих и наслонных стропил. В таких конструкциях схватка устраивается как можно ниже, если требуется снять высокие распорные нагрузки, но в этом случае она превращается в затяжку, для чего применяется иная конструктивная схема. При устройстве такой конструкции делается армированный пояс из железобетона и укладывается мауэрлат, связанный в жесткую раму по всему периметру стен дома.

Когда в доме имеется внутренняя стена, стропильную систему устраивают с использованием стоек, на которые опираются стропильные ноги. Вверху стропильные арки связываются ригелем, затяжкой или схваткой. При устройстве затяжки в верхней части стропильных ног давление от всей конструкции происходит вертикально на стены.

Когда стропильные ноги связываются верхним ригелем и нижней схваткой, образуется конструкция, которая производит распирающие усилия. Вертикальные стойки устанавливаются на лежни, и на внутренние стены. В коньковом узле стропила соединяются встык, и дополнительно укрепляются металлическими или деревянными накладками.

Также советуем посмотреть:

Раздел SPS 327.35 — Проектирование и обрамление крыши, Администрация штата Висконсин. Кодекс SPS § SPS 327.35

Ток до 29 марта 2021 г.

Раздел SPS 327.35 — Конструкция и каркас крыши (1) РАФТЕРЫ КРЫШИ. (a) Общие. 1. На стропилах должны быть сделаны выемки, чтобы они соответствовали плите внешней стены, и они были прикреплены к стене. 2. Хомуты должны быть установлены на верхней трети каждой третьей пары стыкуемых стропил крыши или через каждые 48 дюймов, в зависимости от того, что меньше. (б) Доска коньковая. 1. Там, где стропила соединяются, образуя конек, стропила должны быть прикреплены к коньковой доске. 2. Доска конька должна иметь глубину, по крайней мере, равную длине обрезанного конца стропила, примыкающего к ней. 3. Если все стропила расположены прямо напротив друг друга или смещены по коньковой доске меньше, чем толщина стропила, коньковая доска должна иметь номинальную толщину не менее 1 дюйма. 4. Если одна или несколько стропил смещены относительно коньковой доски более чем на толщину стропила, коньковая доска должна иметь номинальную толщину не менее 2 дюймов. (в) Коньковые балки. Стропила должны быть прикреплены к балкам конька с помощью специальных зажимов, ремней или подвесок, или соединение должно быть спроектировано с помощью структурного анализа. (d) Подшипник. Требуемая опора для деревянных стропил должна соответствовать NDS, принятым в таблице 327.19-2, за исключением того, что опора ни в коем случае не должна быть меньше 1 1/2 дюйма по дереву или металлу или меньше 3 дюймов по каменной кладке или бетону. (д) Лестницы. 1. В этом абзаце лестница означает перпендикулярный выступ, выходящий за лицевую сторону стены ниже. 2. Выступы на торцевых стенах фронтона высотой более 12 дюймов должны быть снабжены лестницами, которые заходят в конструкцию на расстояние не менее длины выступа. 3. Лестницы крепятся к стене. 4. Внутренний конец каждой лестницы должен быть прикреплен к балке или ферме с помощью подвески. (2) ПОТОЛОЧНЫЕ СТЫКИ. (a) Балки перекрытия должны быть прибиты к внешним стенам и концам стропил. (b) Концы потолочных балок должны быть наложены внахлест минимум на 3 дюйма и закреплены либо гвоздями 3–16d, либо в соответствии с требованиями к балкам перекрытия, указанными в п. SPS 327.31 (4) (a) 1. c. (c) Если потолочные балки расположены под прямым углом к стропилам, смотровая балка или стяжки должны быть прикреплены к параллельным балкам или стропилам потолка с помощью специальных зажимов, ремней или подвесов, или соединение должно быть спроектировано с помощью структурного анализа. (3) ДОЛИНА И БАРАБАНЫ. (а) Стропила долины. 1. Если под стропилами ендовы на пересечении 2 участков крыши не предусмотрено опор, стропила ендовы должны быть удвоены по толщине и должны быть не менее чем на 2 дюйма глубже, чем требуемые общие стропила, чтобы обеспечить полную опору на скошенном конце. . 2. Если гребни расположены на разной высоте, должна быть предусмотрена вертикальная опора для внутреннего конца нижней коньковой доски или коньковой балки. б Вальмовые стропила. Если под тазобедренными стропилами не предусмотрена опора, тазобедренные стропила должны иметь такую же толщину, что и обычные стропила, и должны быть не менее чем на 2 дюйма глубже, чем требуется для обеспечения полного контакта с опорными стропилами. (4) ФЕРМЫ КРЫШИ. (a) Деревянные стропильные фермы, соединенные металлическими пластинами, должны быть спроектированы в соответствии с TPI 1 и NDS, принятыми в п. СПС 327.19. (b) Элементы фермы не должны разрезаться, просверливаться или надрезаться, за исключением случаев, разрешенных в пп. (5) (г). (c) Если предусмотрено соединение для стабилизации ненесущей стены, следует использовать компенсатор с прорезями или зажим. (5) ВЫРЕЗКА И РАСТУЧКА. (a) Общие. 1. Вырубка и расточка балок или ферм запрещены, если это не определено посредством структурного анализа. 2. Вырубка и расточка балок перекрытия и стропил должны соответствовать пп. (б) и (в). (б) Насечка. 1. В выемках, расположенных в верхней или нижней части потолочных балок и стропил, запрещается все следующее: a. Имеет глубину, превышающую 1/6 глубины стержня. г. Имеющий длину, превышающую 1/3 глубины стержня. г. Находится в средней 1/3 пролета стержня. 2. Если потолочные балки или стропила имеют выемки на концах, выемка не может превышать 1/4 глубины элемента. 3. Прорезы для пасти птицы не могут превышать 1/3 глубины стропила, если только прорезь сиденья полностью не касается настенной плиты. (c) Скучно. 1. Отверстия, просверленные в пределах 2 дюймов от верха или низа потолочных балок или стропил, не могут быть расположены в средней 1/3 пролета элемента. 2. Диаметр отверстия не может превышать 1/3 глубины элемента. 3. Отверстие нельзя просверлить ближе 2 дюймов от надреза или другого отверстия. 4. Расстояние между соседними отверстиями не должно быть меньше диаметра большего отверстия. (d) Конструкционные изделия из древесины. Надрез или расточка в конструкционных деревянных изделиях должны выполняться в соответствии с инструкциями производителя при условии, что эти инструкции были разработаны посредством структурного анализа или испытаний продукции. (6) ОБШИВКА, ДОСКИ И ДОСКА КРЫШИ. (а) Конструкционная оболочка. Допустимые нагрузки и пролеты для конструкционной обшивки должны соответствовать отметке с отметкой на панели. (б) Кровельные доски. 1. Если расстояние между стропилами составляет 24 дюйма по центру или меньше, могут использоваться кровельные доски с минимальной толщиной 5/8 дюйма для сплошной обшивки и 3/4 дюйма для обшивки с разнесением. 2. Если расстояние между стропилами больше 24 дюймов по центру, доски крыши должны иметь шпунт и паз толщиной не менее 1 1/2 дюйма. (в) Доски крыши. 1. Доски крыши должны быть гребенчатыми или шлицевыми и иметь номинальную толщину не менее 2 дюймов. 2. Доски должны заканчиваться поверх балок, если стыки не совпадают по концам. 3. Доски следует укладывать так, чтобы не было непрерывной линии стыков, кроме как в точках опоры. 4. Доски должны быть прибиты или прикреплены к каждой балке.

Wis. Admin. Кодекс Департамента безопасности и профессиональных услуг § SPS 327.35

Принят, EmR1703: Emerg. кр., эфф. 2-6-17; CR 17-017: кр. Реестр март 2018 № 747, эфф. 01.04.2018

Заголовки и балки: таблицы выбора размеров

Таблицы с выбором размеров для различных пролетов балок и комбинаций нагрузок для пиломатериалов размеров Southern Pine и клееного бруса Southern Pine доступны для следующих областей применения:

Заглушки для окон, дверей и гаражных ворот — только поддержка нагрузки на крышу
Заглушки для окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол
Балки перекрытия
Балки края перекрытия
Коньковые балки

Условия нагрузки подробно описаны ниже.Для каждого приложения доступна загрузка в формате PDF.

См. Также Допущения для разработки таблиц. См. Публикацию SFPA Southern Pine Headers и Beams (загрузите в Publications) , которая включает все таблицы выбора размеров и допустимых нагрузок.

Номер таблицы	Класс	Снеговая нагрузка в реальном времени или на грунт (psf)	Статическая нагрузка (psf)	Коэффициент продолжительности нагрузки, C _D
Заглушки для окон, дверей и гаражных ворот — только поддержка нагрузки на крышу
1 2 3 4 5 6	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 1 — 6
Заглушки для окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол
7 8 9 10 11 12	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 7 — 12
Балки перекрытия
13	Все	40	10	1,00
Торцевые балки перекрытия
14	Все	40	10	1,00
Скачать PDF, таблицы 13 — 14
Балки конька крыши
15 16 17 18 19 20	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 15-20

Строительство более прочных крыш | Симпсон Strong-Tie

Как сделать соединения крыши с рамой и рамой более прочными

В некоторых регионах крыши с решетчатым каркасом могут быть предпочтительнее, если гибкость формы крыши является желательной конструктивной особенностью. Такая гибкость может помочь создать открытое пространство внутри дома или на более просторном чердаке. Разнообразные линии крыши, которые возможны в домах с решетчатым каркасом, также могут повысить привлекательность и рыночную стоимость для некоторых покупателей жилья.

Наши новейшие соединители были разработаны, чтобы сделать соединения стержневой рамы на крышах настолько интуитивно понятными, насколько это возможно, чтобы обеспечить строительство более безопасных и прочных домов. Вот три причины рассмотреть возможность использования соединителей на вашей следующей строительной крыше:

Простота конструкции: Соединители могут упростить конструкцию. Они не только предоставляют проверенные средства для выполнения критических соединений, но также просты в правильной установке и исключают сложные, отнимающие много времени поломки ног.Например, распространенной точкой соединения домкрата является стропила до бедра. Чтобы сделать хороший составной пропил под углом и хорошее соединение, требуется много времени и опыта. Во многих случаях обрезанный конец просто забивают гвоздями с меньшей точностью. Но создание такого же соединения с помощью разъема помогает избавиться от догадок и укрепить его.
Более надежный путь нагружения: Эти соединители для крыши, специально разработанные и испытанные в лаборатории, предлагают более надежные соединения, чем гвоздь, которую может быть сложно установить правильно.
Требование в некоторых приложениях: Вместо IRC-соединения с помощью простых гвоздей или со стропилами, опирающимися друг на друга вдоль коньковой доски с потолочной балкой, используемой в качестве натяжной стяжки, стропила в потолке собора должна иметь вертикальную поддержка с обоих концов. В результате стропила требуют надежного соединения с коньковой балкой. ¹ Кроме того, в случае каркаса с палкой стропила вальмы часто опираются на подкос к несущей перегородке, расположенной ниже. ² Это невозможно для сводчатого потолка, поэтому требуется надежное соединение с коньковой балкой.

Эти проблемы с соединением могут быть решены с помощью соединителей, в том числе стропильных подвесов LRUZ, наклонных соединителей HHRC, регулируемых в полевых условиях стропильных подвесов LSSJ и наклонных / наклонных стропильных подвесов LSSR.

Более простой путь к более прочной крыше

Из-за проблем с подключением, связанных с этим другим путем загрузки, наша команда инженеров думала о монтажниках и дизайнерах, когда мы создавали новые подвесы. Эти последние дополнения — наклонная / наклонная стропильная подвеска LSSR, регулируемая в полевых условиях подвеска LSSJ, стропильная подвеска LRUZ и наклонная подвеска HHRC — обеспечивают самое простое соединение с наилучшей доступной производительностью.

Запатентованная наклонно-наклонная стропильная вешалка LSSR — это следующее поколение регулируемых в полевых условиях стропильных вешалок. Ключевой особенностью является то, что его можно установить после того, как все стропила будут закреплены на месте. Это универсальная подвеска, которую можно отрегулировать под углом наклона до 45 °, а также инновационное поворотное сиденье на шарнирах, позволяющее регулировать угол наклона до 45 °.

Информация о продукте LSSR

Подвеска-домкрат Simpson Strong-Tie LSSJ с полевой регулировкой — идеальная подвеска для соединения стропил домкрата с элементами бедра / впадины.Его простая конструкция делает установку интуитивно понятной и быстрой, что приводит к снижению затрат на рабочую силу. Благодаря универсальному шарнирному сиденью, LSSJ легко регулируется в полевых условиях для типичных стропильных уклонов с максимальным уклоном 12:12. Он поставляется с предварительным изгибом с наклоном 45 °, что делает его готовым к установке в наиболее типичных условиях стропильных ног, и может быть отрегулирован для меньшего перекоса. Лучше всего то, что он может быть установлен после того, как домкрат временно закреплен на месте.

Информация о продукте LSSJ

HHRC — это тяжелый, наклонный в полевых условиях соединитель, который прикрепляет тазовые и кровельные балки к концу коньковой балки.Он выдерживает более высокие нагрузки на бедра и может использоваться с конструкционными композитными пиломатериалами, клееным брусом и массивными пиломатериалами. HHRC обеспечивает оптимальные допустимые нагрузки при установке с помощью винтов Simpson Strong-Tie Strong-Drive® SD Connector (прилагаются к каждому разъему). Открытое соединение конька позволяет регулировать высоту, а регулируемые в полевых условиях наклоны бедра облегчают подбор во время установки.

Информация о продукте HHRC

LRUZ предлагает модернизируемое решение для тех приложений, где требуется экономичное соединение стропила с коньком.Разработанный для использования со сплошными 2-х кратными стропилами, LRUZ может быть установлен как до, так и после того, как будет установлено стропило. Регулируемое в полевых условиях сиденье помогает повысить эффективность работы за счет устранения несоответствия углов в поле и сроков выполнения заказов, связанных со специальными заказами. Грузоподъемность LRUZ выгодно отличается от других стропильных вешалок за счет меньшей стоимости при использовании меньшего количества крепежных элементов.

Информация о продукте LRU

Ссылки по теме

Узнайте больше о более прочных крышах

Распространенные проблемы с опорой крыши | Удивительная реставрация крыши

Чтобы узнать, какие проблемы с опорой крыши встречаются чаще всего, мы должны сначала выяснить, где они возникают.Строители дома во всем мире используют два основных типа систем каркаса крыш. Это стропил, и фермы. Несмотря на свою популярность и преимущества в архитектурном дизайне, они вызывают больше проблем с опорой крыши, чем вы думаете.

Крыши стропильно-каркасные

Крыши со стропильным каркасом состоят из отдельных стропил, которые простираются от внешних стен или карниза крыши до крыши (конька) или по бокам основных вальмовых стропил. Обычно они находятся на расстоянии одного или двух футов от центра.К сожалению, стропильный каркас не может пролетать очень далеко и обычно должен быть закреплен где-то около середины пролета, и в результате распорка крыши в конечном итоге принимает на себя большую часть веса крыши. Следовательно, распорки крыши должны опираться на определенные внутренние стены, чтобы они не обрушились под действием веса крыши. Однако многие строители не осознают этого и вместо этого поддерживают системы каркаса крыши на ближайшей или наиболее удобной перегородке помещения. Это, в свою очередь, приводит к проблемам с опорой крыши, таким как провисание крыши, поскольку большинство балок перекрытия не имеют достаточного размера для нагрузок на крышу.
Вдоль пика крыш со стропильным каркасом находится коньковая доска, которая, по мнению некоторых строителей, обеспечивает структурную поддержку системы, но это не так. Коньковая доска просто служит удобной опорной пластиной или пластиной для крепления противостоящих стропил. Однако это не означает, что она не выполняет какой-либо важной функции, и, по сути, требование Кодекса состоит в том, что коньковая доска должна быть достаточно высокой, чтобы обеспечивать достаточный контакт с поверхностью среза сопрягаемого стропила и стропила, которые встречаются у конька, прямо совмещаются друг с другом.Если, однако, коньковая доска не входит в конструкцию крыши, стропила должны быть притерты друг к другу и соединены с нижележащими потолочными балками на плите внешней стены. Кроме того, потолочные балки, проходящие через весь дом, должны быть правильно соединены друг с другом, потому что они обеспечивают важную связь по всему дому. Распространенная ошибка строителей — перекрытие поперечных стропил крыши, при этом не обеспечивается эта критически важная стяжка. В результате конек крыши, вероятно, будет провисать на , а внешние стены на наклонятся наружу на .

Крыши на решетчатом каркасе

Крыши с решетчатым каркасом, разновидность каркаса плота, являются наиболее частыми жертвами наклона наружу. В этой кровельной системе стропила и настил также служат потолком в интерьере. Крыши со стропильным каркасом обычно оказывают внешние силы на внешние стены, и, таким образом, структурная балка обычно требуется для конструкции рамной конструкции (особенно используемой в большинстве соборных потолков и крыш), потому что нет потолочных балок, обеспечивающих обычную поперечную связь.Проще говоря, если коньковая балка способна сама по себе обеспечивать вертикальную опору для стропил, то стропила не оказывают внешнего давления на опорные стены. Структурная коньковая балка в обычных случаях должна состоять либо из клееной древесины (клееный брус), либо из клееного бруса (LVL), либо из конструкционной стали. Для балки нельзя использовать массивные пиломатериалы или строительный пиломатериал, поскольку они редко подходят для длинных пролетов коньковой балки. Неспособность обеспечить решающую конструкцию коньковой балки в конструкции соборного потолка почти всегда приводит к другим проблемам с опорой крыши, таким как прогиб крыши и соответствующий наклон наружу внешних стен.

Фермы

Каркас фермы состоит в основном из пиломатериалов, которые производятся в контролируемой среде в соответствии с выбранным собственным инженерным проектом и доставляются на строительную площадку на специальных грузовиках с плоской платформой. Эти структурные элементы разработаны с учетом многочисленных комбинаций структурных нагрузок, указанных в Кодексе, и, благодаря их запатентованным технологиям и жестким допускам на изготовление, в девяти из десяти случаев они предлагают лучшее решение для крыш сложной формы или сложных тенденций конфигурации каркаса крыши.

Фермы обычно переносят всю свою нагрузку на внешние стены зданий и, таким образом, не нуждаются в поддержке со стороны внутренних перегородок помещения. Фермы крыши спроектированы таким образом, чтобы простираться по всей ширине дома, а ферма верхнего пояса и, как правило, многие внутренние элементы перемычки подвергаются нагрузкам и подвергаются сжатию. Эти области крыши, подверженные сжимающим силам, часто сталкиваются с проблемами опоры крыши, такими как прогиб или деформация элементов фермы из плоскости, и, если они не закреплены должным образом, чтобы удерживать их во время монтажа, вся ферма может деформироваться и деформироваться. самолет.В результате возникают другие проблемы, связанные с опорой крыши, включая снижение грузоподъемности, повышенный прогиб и вероятную передачу нагрузки крыши на перегородки помещения.

После того, как настил крыши прибивается к стропильной конструкции, верхние пояса становятся прочно скрепленными. Части сжимающей перегородки (которые состоят из внутренних диагональных элементов между верхними и нижними поясами), тем не менее, по-прежнему требуют некоторой формы постоянных распорок, чтобы предотвратить их деформацию.К сожалению, многие строители домов не осознают этого важного факта. Еще одна проблема, связанная с этим типом каркасной системы, заключается в том, что, если они очень длинные, они, вероятно, будут непрочными, хрупкими, и их будет все труднее обрабатывать на стройплощадке. Часто с ними неправильно обращаются в полевых условиях, и соединения металлических пластин в конечном итоге отсоединяются от деревянных элементов. Отныне ферма не будет вести себя так, как задумано, если ее не отремонтировать немедленно. Это также относится к случаям, когда какая-либо часть фермы повреждена во время строительства или на любом этапе транспортировки.В любом случае, конечным результатом будет одна из следующих проблем с опорой крыши: деформация крыши , деформация потолка , стены , наклоненные наружу или создание изолированного прогиба пола .

Эти проблемы не так просты, как снова привести в порядок свой дом. Фактически, они представляют собой серьезную опасность, и если в доме возникают эти распространенные проблемы с опорой крыши, вам следует немедленно связаться с компанией по восстановлению крыши, чтобы решить эту проблему.Это сэкономит вам много денег, много времени (может быть, даже дом вашей мечты, жизнь или две и оставит вашу с трудом заработанную работу нетронутой) в процессе.

Коньковая балка и стропила | Крошечные Богоявления

28 марта 2014 г., пятница

Ridge Beam!

Еще один важный день! Сегодня мы установили коньковый брус и стропила. Коллекция дерева на подъездной дорожке ко мне начинает все больше и больше походить на дом.

Кто сегодня помогал:

Что мы сделали сегодня:

Вчера я положил коньковую балку и две 16-футовые балки в своем гараже рядом друг с другом, измерил и разметил их по длине и нарисовал линии, где каждое стропило будет прикрепляться.

Измерение и разметка опорных балок конькового стропила

Я обрезал все вышеперечисленные балки по размеру. Я должен сказать, что резать мой 20-футовый гребень Parallam было немного страшно. Это было то, в чем я действительно не хотел ошибаться. Я рассчитывал длину по крайней мере три раза и, вероятно, измерял четыре раза, прежде чем на самом деле разрезал.
Сабина добавила винты вниз через 2 × 4 по периметру дома в 4 × 4, которые поддерживают чердак.4 × 4 не только поддерживают чердак, но и удерживают стены вместе против силы крыши и стропил, пытающихся раздвинуть их, поэтому важно, чтобы они были хорошо прикреплены.
Сабина и я закончили складывать два на четыре по периметру дома, образуя 3-дюймовый стояк, склеивая, прикручивая и прибивая их на место.

Строительство подъемника

По мере того, как было время, Лео и Эндрю добавили еще гвоздей и шурупов во внутреннюю часть дома, чтобы прикрепить верхнюю пластину каждой стены к стопке деревянных досок между верхней частью стен и нижней частью стропил, которая теперь образует потолок и подступенок.
Мы приклеили, прикрутили и прибили 16-футовую балку вдоль вершины каждой стены, убедившись, что фронтоны плотно прилегают между этими балками.
Мы приклеили, прикрутили и прибили фронтоны.

Сабина и Русь с установленным фронтоном

Подняли коньковую балку и поставили на фронтоны.

Подъем коньковой балки

Мы прикрепили стропила к любому концу коньковой балки над фронтоном.Установка первых стропил была немного сложной задачей (см. «Проблемы, с которыми мы столкнулись» ниже).

Установка коньковой балки

Установили остальные стропила. По мере продвижения мы постепенно придумали хороший метод для этого, что сделало их не совсем простыми, но, по крайней мере, все менее и менее сложными в установке.

Крошечные прозрения сегодня:

Андрей научил нас сегодня, что есть церемония, которая сопровождается установкой коньковой балки в доме.Он включает в себя прикрепление небольшого кусочка дерева к концу вашей коньковой балки в качестве напоминания о деревьях, которые использовались для создания вашего дома. Мне очень понравилось это упражнение, и чем больше я о нем думаю, тем больше я благодарен за него. Очень легко забыть, что вся фанера и 2х4, которые я купил для постройки своего крошечного домика, были сделаны из частей того, что, вероятно, раньше было довольно большим количеством разных живых деревьев. Также легко забыть, сколько частей Вселенной пришлось перестроить, чтобы создать дом площадью всего 118 квадратных футов.Возможно, еще более удивительным является тот факт, что необработанные элементы, из которых состоят все части моего крошечного дома, от углерода в стропилах до железа в гвоздях, были созданы в сердцах звезд и извергнуты во Вселенную сверхновыми, которые произошло миллиарды лет назад. Когда я перестаю думать о том, как долго вселенная готовилась, собирала и доставляла части себя к моему порогу в качестве подарка, чтобы я мог создать этот крошечный дом, это наполняет меня довольно значительным чувством благодарности и трепета.С таким чувством мы вчера днем отрезали небольшую ветку от красного дерева рядом с нашим домом и прикрепили ее к передней части балки.

Ridge Beam Ceremony

Проблем, с которыми мы столкнулись:

До, во время и после обеда мы обсуждали вопрос о том, нужен ли нам какой-либо специальный кронштейн для крепления коньковой балки к фронтону. Я планировал просто прибить коньковый брус к Гейблсу. Однако другие люди в группе думали, что металлический кронштейн может придать ему больше прочности.В итоге мы пошли в два разных магазина бытовой техники, безуспешно пытаясь найти подходящий кронштейн. В конце концов мы решили, что можем использовать ураганные стяжки вроде тех, которыми крепятся концы стропил к стене дома. Мы приложили все усилия, чтобы прикрепить эти ураганные стяжки к любому концу стропила, но обнаружили, что они мешают установке стропил. В конце концов, нам пришлось убрать ураганные стяжки и вернуться к моему первоначальному плану, когда мы просто ногой прибивали балку конька на место.Мы прибили коньковую балку на место после установки стропил с обеих сторон, чтобы обеспечить правильное центрирование балки. Перед тем, как прибить балку конька на место, мы также толкали фронтон вперед и назад, пока он не оказался должным образом под балкой конька в соответствии с отметками, которые я вчера нанес на балку конька.
Пожалуй, самым сложным делом сегодня была установка стропил. Не знаю почему, но установить стропила для меня всегда непросто. Наверное, это была самая сложная часть сборки сарая на нашем участке в прошлом году.Вот процесс, который мы придумали:
- Перед подъемом стропила на место просверлите отверстие для шурупа, которым они будут крепиться к коньковой балке. Отверстие следует просверлить таким образом, чтобы при установке стропила отверстие было параллельно земле. Затем заведите винт в отверстие.
- Поднимите стропило на место, расположив его наверху напротив коньковой балки в нужном месте и вбейте винт в коньковую балку, прижимая стропило к балке.

Привинчивание стропил на место

Прижмите пасть птицы к стропилам, плотно прилегающим к верхней части стены, и прикрутите ее пальцами на место двумя дюймовыми винтами по одному с каждой стороны. Самым трудным для меня является ввинчивание нижней части стропил в верхнюю часть стен. Это всего лишь два винта, закрученные под углом друг к другу. Однако мне всегда трудно вставить винты под прямым углом, не задевая друг друга, не раскалывая дерево или не толкая стропило с их отметки.К сожалению, у меня нет хороших советов, как это сделать. Для меня это был просто процесс проб и ошибок. Некоторые стропила подошли очень хорошо, а для некоторых из них потребовалось несколько попыток, чтобы винты вошли правильно.

Привинчивание нижней части стропил на место

Любимое время дня:

Я вижу, как все мои друзья приходят сегодня утром и приветствуют их одного за другим. Я не только ценю время, которое все вкладывают, чтобы помочь мне построить этот крошечный дом, я ценю самих людей.Все они в некотором роде обогащают мою жизнь, и мой день становится ярче, когда я вижу каждого из них каждый раз, когда они решают провести день со мной.
Когда Лео и Эндрю остаются на ужин и наслаждаются своей компанией после действительно продуктивного рабочего дня.
Создание этой записи в блоге, признание подарков, которые мне были даны, и воспоминания о том, как сильно Вселенная, которая есть Бог, любит нас.

Установлены стропила !!

Нравится:

Нравится Загрузка …

Связанные

Запись была размещена в Гейблс, Крыша и помечена как фронтоны, стропила, крыша, крошечный домик.Добавьте в закладки постоянную ссылку.

Что такое конек крыши?

Говоря простым языком, конек крыши — это вершина, на которой встречаются две противоположные плоскости крыши. Если говорить более конкретно, Национальная ассоциация кровельных подрядчиков определяет конек как «наивысшую точку на крыше, представленную горизонтальной линией, где пересекаются две части крыши, проходящей по всей длине площади». Таким образом, конек — это в основном вершина крыши, но конек также относится к доске или балке, которые используются при строительстве конька.

Доска и балки коньковые

В традиционном каркасе дома, также называемом «каркасным каркасом», основной каркас крыши состоит из противоположных пар наклонных стропил, которые сходятся на своих верхних концах в коньковой доске или коньковой балке. Верхний конец каждого стропила срезается под углом так, чтобы он стыковался заподлицо с одной шириной коньковой доски, а гребень зажат между стропилами.

Стропила прибивают к коньку либо скрепляют металлическими соединителями каркаса. Таким образом, коньковая доска обеспечивает конструктивное соединение стропил, добавляет поперечную устойчивость (из стороны в сторону) и образует жесткий стержень для козырька крыши.Нижние концы каждой пары противостоящих стропил связаны вместе горизонтальной доской, называемой балкой; вместе балки обычно образуют каркас потолка верхнего этажа дома (а также мансардного этажа). Стропила, конек и балки образуют треугольную конструкцию, которая имеет значительную конструктивную прочность с открытой площадкой посередине, образуя чердачное пространство.

Коньковые доски обычно изготавливаются из пиломатериалов размером 1х8 или 2х8 или больше. Термины коньковая доска и коньковая балка используются взаимозаменяемо в стандартном строительстве.

Анкерная крыша

Во многих современных домах каркасы крыши сделаны из сборных ферм, а не из стержней. Фермы — это треугольные деревянные рамы, которые собираются на заводе в виде целых единиц и отправляются на строительную площадку для установки. Фермы устанавливаются на стены дома и связываются горизонтальными досками, называемыми прогонами. Поскольку каждая ферма представляет собой законченный каркас, в фермах не используется обычная коньковая доска, а прогоны (вместе с настилом крыши) обеспечивают боковую поддержку.После того, как настил и кровля установлены, ферменная крыша выглядит так же, как крыша с решетчатым каркасом.

Что такое фермы?

Ферма — это сложная сеть балок, расположенных треугольной формы, которые помогают конструкции равномерно распределять вес при изменении натяжения. Фермы чаще всего используются на мостах, крышах и высоких башнях.

Коньковые балки для деревянного каркаса

Деревянный каркас — это традиционный метод обрамления, при котором вместо стандартных досок используются тяжелые бревна.Крыша с деревянным каркасом имеет стропила и коньковую балку, как и в случае каркаса из прутьев, но конек — это большая структурная балка, на которую стропила опираются или иногда входят в пазы, вырезанные в балке. При такой конструкции коньковая балка несет гораздо большую нагрузку (вес), чем коньковая доска на стандартной рамной крыше. Коньки в деревянных каркасах обычно называют коньковыми балками, а не коньковыми досками.

Хиппер Ридж

Самый классический тип крыши дома — двускатная крыша, у которой есть две плоскости крыши и стена с треугольным верхом на каждом конце, известная как двускатная стена.Разновидностью этого является вальмовая крыша, не имеющая двускатных стен. Вместо этого он имеет дополнительную плоскость крыши на каждом конце центрального горизонтального конька. Вальмовая крыша, помимо горизонтального конька, имеет наклонные гребни или пики в местах пересечения смежных плоскостей кровли. Этот гребень создается так называемым вальмовым стропилом. Работает так же, как коньковая доска, но устанавливается под углом.

C and K Кровельные и строительные услуги

С точки зрения непрофессионала, конек крыши — это самая высокая точка, в которой встречаются две разные плоскости крыши.Если вам нужен более технический термин, конек крыши определяется Национальной ассоциацией кровельных подрядчиков как самая высокая точка крыши, которая обозначается горизонтальной линией, на которой пересекаются две области крыши. Следовательно, конек крыши является самой высокой точкой крыши, но конек также является балкой или доской, которые используются для создания конька.

Коньковые балки и доски

В традиционном каркасе домов, который также называют каркасным каркасом, стандартный каркас крыши состоит из различных дуэтов наклонных стропил, которые будут встречаться на верхних концах коньковой балки или коньковой доски.Верхний конец стропила обрезается под наклоном, чтобы он входил заподлицо с широкой стороной коньковой балки или доски, а затем конек помещается между обоими стропилами.

Затем стропила прибивают к коньку или прикрепляют к коньку с помощью металлических соединителей, специально предназначенных для обрамления. Это позволяет коньковой доске или балке обеспечивать структурное соединение, добавляет поперечную устойчивость и создает прочный стержень для пика крыши. Низ стропил будет обвязан горизонтальной доской (балкой), из которой получится мансардный этаж.Конек, стропила и балки образуют треугольную конструкцию, которая образует значительную конструктивную прочность с открытой средней частью, создавая пространство для чердака.

Обычно коньковые доски или балки изготавливаются из пиломатериалов размером 1 × 8 или более. Выражения коньковая балка или коньковая доска могут использоваться вместо друг друга в строительной отрасли.

Коньковые балки для деревянного каркаса

Деревянный каркас считается традиционным типом каркаса, в котором используются тяжелые бревна, а не стандартные пиломатериалы.Деревянные кровельные рамы имеют коньковые балки и стропила, как и каркас из палок, хотя конек представляет собой большую конструктивную балку, в которую будут помещены стропила кровли после того, как на балке будут вырезаны выемки или они будут располагаться поверх них. Конструкция позволяет балке выдерживать большую нагрузку, чем доска на крыше с решетчатым каркасом. При деревянном каркасе гребни называют коньковыми балками, а не коньковыми досками.

A Hipper Ridge

Двускатная крыша считается классическим типом кровли для дома.Этот стиль крыши дома состоит из 2-х плоскостей крыши, а также из треугольных приставных стен с обоих концов, которые называются двускатными стенами. Другой вид двускатной крыши известен как шатровая крыша. Этот тип кровли имеет нулевые двускатные стены. Вальмовая крыша вместо этого имеет дополнительную плоскость крыши в конце каждого внутреннего горизонтального конька. В дополнение к этому, этот стиль крыши также имеет наклонные вершины или гребни в местах пересечения прилегающих плоскостей, что создается вальмовым стропилом. Стропила работает так же, как доска для езды, но имеет наклон.

Анкерная крыша

В большинстве современных жилых домов каркасы сделаны из сборных ферм, а не из стержневых. Эти фермы представляют собой деревянные рамы треугольной формы, которые были построены внутри промышленного завода в виде целых единиц, а затем отправлены на строительную площадку для установки.
