Устройство фундамента под опоры освещения

Закладные элементы, которые служат основой при монтаже опор уличного освещения, бетонируются в грунте. Основание из железобетона надежно удерживает опоры, предотвращая их падение, без проблем эксплуатируется долгие годы даже в сложных климатических условиях.

Виды опор и назначение

Согласно принятой классификации, опоры бывают силовыми и несиловыми. Они отличаются по конструкции, особенностям установки, несущей способности. Несиловые применяют для фиксации осветительного оборудования, питающий кабель к которому проводится под землей.

Для силовых моделей опор прокладка кабеля предусмотрена по воздуху. Их используют для освещения городских улиц, трасс, магистралей, для прокладки самонесущих изолированных проводов между населенными пунктами, поддержки линий питания, которые эксплуатируются электротранспортом – от трамваев до троллейбусов. Допустимый уровень нагрузок может достигать 3 тонн и зависит от того, из какого материала выполнена конструкция и какие габариты у обустраиваемого основания.

Для того чтобы эксплуатация опор была максимально длительной, бесперебойной, важна правильная установка фундаментов, которые будут устойчивы к нагрузке, оказываемой проводами. Если фундамент будет залит некорректно, сократится эксплуатационный ресурс опор, повысится вероятность их падения при сильных порывах ветра.

Существует и другая классификация силовых опор по форме. Их подразделяют на трубчатые, конические, граненые. Трубчатые имеют круглое сечение, а поэтому нагрузка равномерно распределяется по их поверхности. В производстве таких опор применяют большое количество стали, что неминуемо ведет к увеличению веса и цены.

Основой для граненных опор служит стальной прокат толщиной от 4 мм, кромки свариваются с помощью одного-двух продольных швов. Среди преимуществ таких конструкций числятся легкость, низкая стоимость, минимальные затраты на транспортировку и монтаж. Их поверхность может дополнительно защищаться с помощью антикоррозийной обработки слоем горячего цинка.

Способы установки опор освещения

Выделяют две технологии монтажа опор освещения:

  1. Фланцевая. При монтаже применяют закладной фундамент под опору освещения из железобетона. Этот метод оптимален для легких опор и позволяет грамотно их центрировать.
  2. Прямостоечная. Основой для опор служат предварительно пробуренные в грунте отверстия. Фиксацию осуществляют с помощью бетонного раствора. Такая технология дешевле фланцевой.

Рассмотрим установку опор на примере их фиксации к фундаменту с помощью металлических фланцев, приваренных снизу и предусмотренных в базовой комплектации опор. Допустимо применение готовых монолитных блоков, к которым уже приварены шпильки. Основой для блоков предварительно подготовленная песчано-гравийная подушка. Когда опора установлена на фундамент, фланец фиксируется с помощью гаек.

Другая технология устройства фундамента под опоры освещения подразумевает применение бетонного раствора вместо готовых блоков. Работы в данном случае осуществляются в строго выверенной последовательности:

  1. В грунте обустраивается отверстие нужных размеров с круглым или прямоугольным сечением. На сыпучих грунтах при монтаже фундамента приходится дополнительно устанавливать опалубку. Она армируется с помощью металлической рамы, к которой приварены анкерные болты.
  2. Яма заполняется бетонным раствором. Когда раствор застыл и высох, на что уходит от 2 до 5 дней, монтируется сама опора.

Документы, регулирующие установку (СНИПы, ГОСТы)

Нормы монтажа опор освещены в нормативах СНиП 3.05.06-85 «Электротехнические устройства» (пункт «Сборка и установка опор»). Кроме этого, при установке ориентируются на «Правила устройства электроустановок ПУЭ» (седьмое издание).

Расчет фундамента под опору освещения

При расчетах следует учитывать нагрузку на фундамент, которую оказывает столб, арматура, кронштейны и сами светильники. Принимают во внимание и другие факторы:

  • Ветровая нагрузка – варьируется в зависимости от региона. При сильных порывах ветра возможны колебания опоры, что нужно учитывать при проведении технических расчетов и монтаже.
  • Высота опоры освещения.
  • Тип кронштейна.
  • Характеристики грунта (ключевое значение имеет несущая способность почвы, нормативной прочностью при сжатии принято считать показатель в 150 Н/кв. м).

При установке одностоечной или узкобазовой опоры проводят расчеты по деформациям с учетом величины нормативной нагрузки. Важны и все характеристики грунта – от показателя консистенции до угла внутреннего трения. Эти параметры в обязательном порядке учитываются для типовых фундаментов.

Фундамент опоры ОГК ФМ 0,159-1,5 цена 4300 руб.

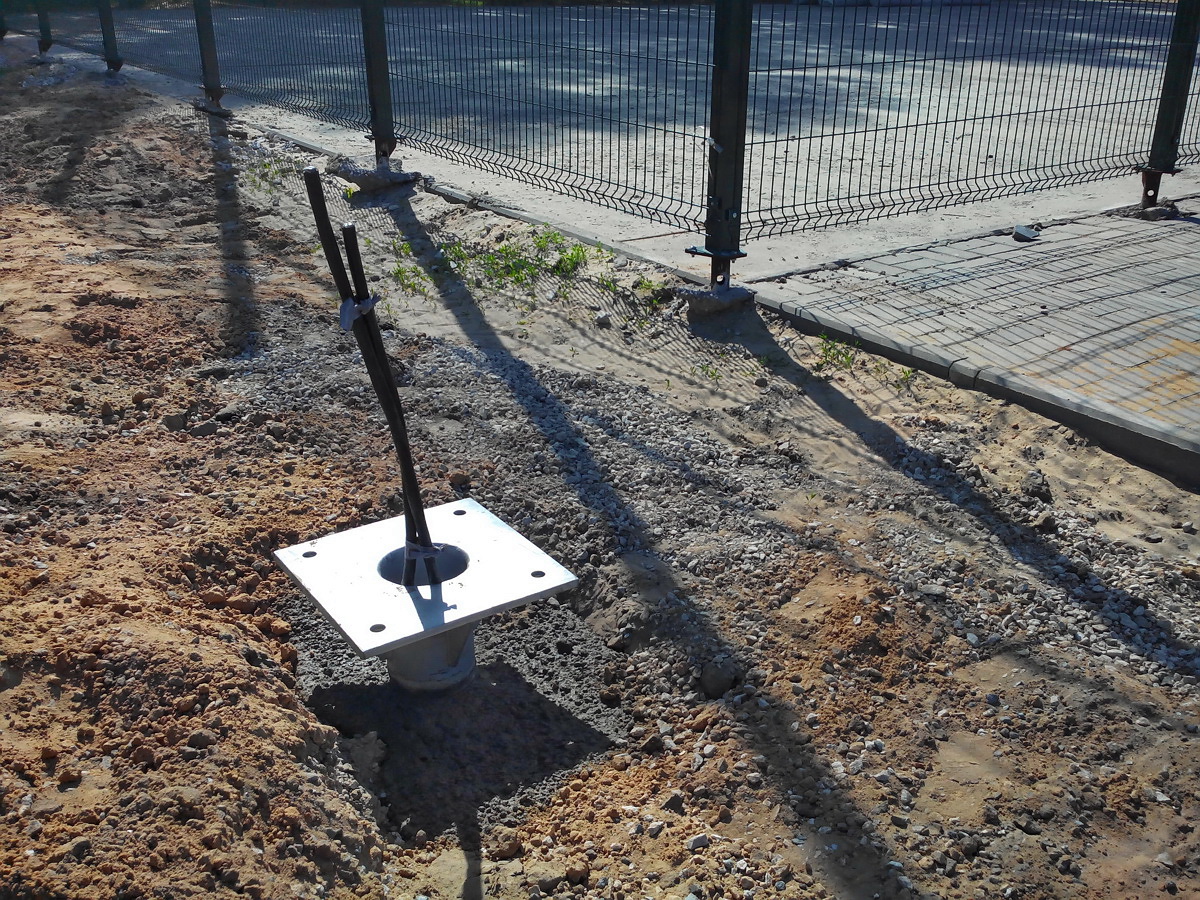

Металлические опоры несиловые фланцевые граненые (ОКГф) состоят из двух частей: фундаментной части и граненого столба опоры. Фундаментная часть опоры освещения (закладная деталь фундамента) представляет собой металлическую трубу, на конце которой приварен квадратный стальной фланец с отверстиями под болты или анкерные элементы. Фундаментный блок устанавливается в заранее подготовленный котлован и заливается бетоном, при этом внутри предусматриваются технологические полости для ввода подземного силового кабеля. Размер фундамента под опору освещения рассчитывается в зависимости от места установки и типа грунта. Для достижения максимальной степени антикоррозионной зашиты закладные детали опор покрывают лаком БТ 577 в комплексе с грунтовкой типа ГФ-021.

После того, как бетон заcтыл, к установленной в грунт фундаментной части крепится оцинкованная опора конической формы восьмигранного сечения. Монтаж осуществляется посредством болтового/анкерного соединения подпятника опоры с фланцем фундаментной части и прочно затягивается. При таком соединении опора более устойчива к нагрузкам, чем при аналогичном прямостоечном соединении, а монтаж опоры освещения выполняется легко и оперативно. Верхняя часть опоры имеет универсальное посадочно-присоединительное место для установки различных кронштейнов под светильники.



Закладные детали фундамента для фланцевых парковых/торшерных опор
Обозначение
Размеры для справок в мм
Т* вес, кгЦена
L, ммD, ммАВd, шт
ФМ-0,108-1,2120010819013016144 380,00 ₽
ФМ-0,133-1,5150013322015018235 050,00 ₽
ФМ-0,159-2,02000159250180224210 240,00 ₽
ФМ-0,159-2,52500159250180224814 270,00 ₽
ФМ-0,219-2,02000219280200249023 810,00 ₽
ФМ-0,219-2,5250021950040024110По запросу
ФМ-0,273-2,020002735004003514030 190,00 ₽
ФМ-0,273-2,525002735004003516031 650,00 ₽

В большинстве случаев фундаменты опор освещения имеют типовые характеристики и размеры. Изготовление закладных деталей нестандартных форм и размеров потребуют дополнительных расчетов нагрузки на фундамент опоры. По желанию заказчика мы можем изготовить фундамент трубный консольный для опор ОНО и опор ВЛИ, а также оцинковать закладные детали методом горячего цинкования. Также, по параметрам существующего трубного фундамента и опоры возможно проектирование и изготовление переходного консольного элемента.




Фундаментные части опоры ОГК на складе перед отправкой
