Подпорная стенка своими руками: расчет и устройство

Абсолютно ровный участок под строительство – большая удача. Но большинство из них всё же имеют уклон. Хорошо если незначительный, можно решить проблему невысокими террасами – устроить ступенчатый ландшафт с подпорными стенками. С большими перепадами высоты уже сложнее – поддерживающие грунт конструкции нужны более серьёзные.

Можно просто приобрести материал для их строительства: готовые блоки для подпорных стенок, габионы. Или использовать для строительства менее специфичные, но уже более доступные материалы: бетон, камень, в отдельных случаях кирпич или даже дерево. Рассмотрев функциональное назначение подпорных стенок сам собой напрашивается вывод:

• Низкие подпорные стенки высотой до полуметра можно строить из подручных материалов, чаще всего они выполняют декоративную функцию, словно ограждение клумбы. При этом зачастую используется просто собственный вес, например, невысокие стенки из крупного камня могу быть выложены «на сухую», без кладочного раствора.
• Стены высотой около метра устраиваются с заглублением в землю. Обычно это треть высоты, здесь уже определённые требования к прочности, предполагается обязательное наличие дренажа.
• Для подпорных стен высотой более метра в самостоятельном исполнении более технологично использовать такие материалы как бетон и железобетон.

Понятно, что в этом случае без расчётов уже не обойтись. Необходимо определить общие размеры сооружения более точно, чтоб заложить гарантию надёжности и долговечности, одновременно оптимизировать расходы на материалы, технику и людские ресурсы. Причём по окончанию строительства обязательно потребуется защита бетонной конструкции или облицовка отделочным материалом.

Содержание статьи

Расчет для подпорной стенки

При более детальном погружении в тему выясняется, что существуют стандарты, допуски и ограничения. А самое главное – методики и расчёта. Литература, откуда можно черпать информацию:

• Это в первую очередь СНиП – регламентированию подпорных стен отведён целый раздел.
• Его дополняет Справочное пособие к СНиП – это уже более развёрнутая информация, на которую ориентируются проектировщики, основа для программ и калькуляторов. Называется «Проектирование подпорных стен и подвалов».
• Хорошо подана информация в «Технических указаниях по проектированию подпорных стен для транспортного строительства» и учебнике «Расчёт подпорных стен» Клейна за 64 год.

Всё остальное это сайты по ландшафтному дизайну – для начала самостоятельного строительства это поверхностная, нередко противоречивая информация. В основном она касается декорирования рельефа и «обыгрывания» незначительных перепадов высоты – больше про дизайн подпорных стенок.

Выбор оптимального вида опорной стены

Вообще для организации укрепления перепадов высоты рельефа местности применяются различные виды опорных стен и устроены они принципиально разными способами:

• Свайным методом.
• Массивные стены – армированные, неармированные.
• Уголковые консольные.

Однако для устройства бетонных свай и шпунтов требуется спецтехника. Нам же нужна конструкция подпорной стенки для изготовления своими руками.

Железобетонные конструкции конечно «изящней» массивных, тоньше – их поперечный разрез похож на угол. При поверхностном осмотре создаётся впечатление, что изготовление потребует значительно меньших затрат. При повышенной степени механизации так и есть. Но для собственного изготовления ситуация несколько иная:

• Расчёты для них требуются более объёмные – необходимо очень точно рассчитать возможности экономии бетона за счёт арматуры. Если закладывать большой запас прочности именно в бетон – теряется смысл её использования.
• Кроме того, сильно повышаются требования к качеству работ – обязательный контроль защитного слоя, тщательная штыковка или вибрирование.
• Как следствие – получаем повышенные требования к устройству опалубки.

Это только то, что «на поверхности», устройство подпорных стенок только с виду кажется простым. Несоблюдение даже одного из этих требований – критично, при этом ещё и не всегда возможно в самостоятельном исполнении. Поэтому нами и выбрана массивная стена.

Некоторые требования СНиП

Для ведения подобных работ кроме экономической целесообразности важнейшее условие – прочность. Потому основа расчёта – требования норм и правил строительства. Ими регламентированы отдельные минимальные параметры подпорных стен и положение элементов:

• Минимально допустимая глубина заложения основания – так называемой подошвы – 60 см.
• Её ширина для начала расчётов предполагается в рамках 0.5 – 0.7 от полной высоты всей стены.
• Уклон нижней плоскости основания – заглубление в сторону «горы» – 12.5 см на погонный метр (способствует устойчивости стены к сдвигу).
• Любой наименьший размер ширины, толщины для поперечного сечения «массивной» бетонной конструкции, например, верхний срез – не тоньше 40 см.

Кроме того, регламентируется устройство дренажа – их 3 вида: продольный, поперечный и комбинированный.

Исходные данные

Начнём с того, что стоит задача установить подпорную стену, средняя высота перепада уровня почвы 130см. Для подобных условий, отталкиваясь от минимальной глубины залегания основания, рекомендуемая общая высота стены – 2 м (надземная и подземная части вместе). Таким образом определились основные габаритные размеры.

Сразу нужно отметить, что самостоятельный расчет подпорной стенки происходит методом подбора – принимаются оптимальные размеры, считаются параметры стены. Если не соблюдается условие устойчивости – увеличиваются необходимые размеры и проводится новый расчёт. Если запас устойчивости слишком большой – размеры уменьшаются и всё перещитывается вновь. Понятно, что на устойчивость влияют размеры основания стены.

Габаритные размеры подпорной стены, затраты на их создание, в целях оптимизации расходов просчитывались отдельно и для железобетонной, и для бетонной – массивной конструкции без арматуры. Их устойчивость к сдвигу, изменению положения – одинакова. Для каждого вида стен нужен разный объём земляных работ. Хотя справедливости ради нужно отметить – если точное, конкретное положение стены ничем не ограничено, то в начальном этапе затраты на земляные работы можно понизить, выбирая чуть меньше грунта. В этом варианте предполагается дополнительная подсыпка после проведения работ.

Кроме того, вычислены экономические затраты для возведения 1 погонного метра стены.

Очевидно, что в конкретном случае массивная подпорная стенка из бетона не только значительно проще в изготовлении, но и дешевле. Это особенно заметно при большой длине всей конструкции.

Однако ещё ни разу не упоминалось о грунтах, точнее об их свойствах и параметрах. Возводится подпорная стенка на даче, где инженерно-геодезические изыскания проводились ранее, ещё при строительстве фундамента дома. Конечно, не конкретно в этом месте, но на незначительном удалении основная часть грунта – суглинок. Поэтому, руководствуясь справочной таблицей пособия СНиП, находим характеристики для соответствующего вида грунта.

Нормативные и расчётные показатели грунта

Далее по формулам из этого же пособия указанные нормативные значения необходимо пересчитать под свой грунт. Получить значения для предельных состояний – то есть с учётом коэффициентов запаса:

Для повышения точности расчёта сторона стены, которая в последствии будет опорой для грунта условно делится на 2 плоскости:

• Опорная плоскость тела стены – вертикальная, это положение удобно для правильного монтажа и контроля положения опалубки.
• Боковая плоскость основания – наклонная, это запланировано против самопроизвольного осыпания грунта во время работ.

Для основной опорной плоскости считаем коэффициент непосредственного давления грунта на подпорную стенку в горизонтальном направлении. Следом, угол уклона для поверхности скольжения с учётом препятствующего трения, которое снижает активное действие грунта на стену и как следствие повышает её устойчивость.

Для актуализации расчётов в регионах с разной сейсмичностью учитывается коэффициент горизонтального давления грунта. И вычисляется интенсивность воздействия горизонтального активного давления грунта в нижней части опорной стены – там, где бетонная стенка установлена на фундамент.

Основная опорная плоскость тела стены принимает на себя основные нагрузки. Опорная плоскость основания стены значительно меньшей площади, но её глубина залегания безусловно тоже имеет значение. Исключать её из расчётов нельзя, поэтому считаем всё также, как это делали для основной опорной плоскости стены.

По итогам расчётов можно наглядно отобразить влияние глубины на силу горизонтального давления грунта:

• Красная составляющая графика – зависимость для основной опорной плоскости стены. Причём довольно значительная его часть в отрицательной области значений. Обратного эффекта конечно нет – грунт не способен «тянуть» за собой стенку. Это обусловлено свойствами конкретного грунта – суглинка. Глубина залегания влияет на его устойчивое состояние посредством собственных связных сил. Естественно, что для любого другого грунта зависимость будет другой.
• Синяя часть графика – иллюстрация влияния на ещё более заглублённую часть стены – её основание.

Возможно, процесс предыдущих расчётов кажется несколько размытым, а мотивация неясной, однако они необходимы для вычисления более понятного значения – сдвигающей силы, действующей на подпорную стенку, зависящей от массы грунта.

Для хоть какого-то упрощения расчётов условно принято отсутствие дополнительной нагрузки на грунт сверху. То есть рассчитана сдвигающая сила только веса самого грунта. Результат – 21.69 кН. получается, что к 1 погонному метру стены высотой 1.3 м приложено давление 2.1 тонны.

Вычислив сдвигающую силу, далее нужно получить значение силы, удерживающей подпорную стену. И понять актуальность параметров стены, их соответствие и достаточность для её устойчивости. Один из основополагающих параметров – масса стены. Для этого нужно вычислить площадь поперечного сечения подпорной стенки (разбив её чертеж на простые геометрические фигуры, вычисление площади которых элементарно), и умножить на среднее значение плотности для тяжёлого бетона – 2300кг/ м³. Получим массу одного погонного метра подпорной стенки.

Далее высчитаем удерживающую силу. Она создаётся пассивным сопротивлением грунта, ведь основание заглубляется в грунт по норме СНиП как минимум на 60 см, а значит в какой-то мере сдерживается им от сдвига.

Необходимо получить комплексное значение – полную, суммарную удерживающую силу подпорной стены, для сравнения с полученным значением сдвигающей силы, учитывая и коэффициенты запаса.

Как говорится – наступил момент истины. Расчёты показали, что силы, способствующие сдвигу стены меньше удерживающих её сил. Значит стена устойчива – не подвержена сдвигу. Что и должно быть непременным результатом, иначе начинать строительство по этим параметрам и смысла не имеет – нужно снова подбирать более подходящие размеры для основания.

Однако СНиП и пособие по проектированию предполагает и дальнейшие вычисления:

• Проводится расчёт возможного изменения положения стены – сдвигов, вызванных другими причинами, речь идёт о наклоне, заваливании, предпосылках к опрокидыванию. Но в этом случае возрастает пассивное давление грунта, способствующее устойчивости стены.
• Рассчитывается прочность конструкции. В нашем конкретном примере запас прочности оказался довольно значительным, даже создающим общее впечатление, что в некоторой степени можно «облегчить» конструкцию.

Разбираясь дальше уже велик соблазн провести полный расчёт для железобетонной конструкции. Но от неё мы изначально отказались по причине повышенных требований к качеству исполнения. Это не значит, что заранее планируется «халатное» отношение к работе. Просто небольшая случайная неточность, например, в положении арматуры поспособствует началу необратимого разрушения подпорной стены.

Подводя итоги расчёта отметим, что при наших условиях и принятых габаритных размерах: высота подпорной стенки до 2 м, а ширина основания не менее половины стены – при соблюдении остальных регламентированных параметрах оно проходит по прочности.

Верхняя часть стены – не менее 40 см, при этом утолщается к основанию с уклоном 3:1 (3 части высоты на 1 часть в горизонтали) – элемент также соответствует необходимой прочности.

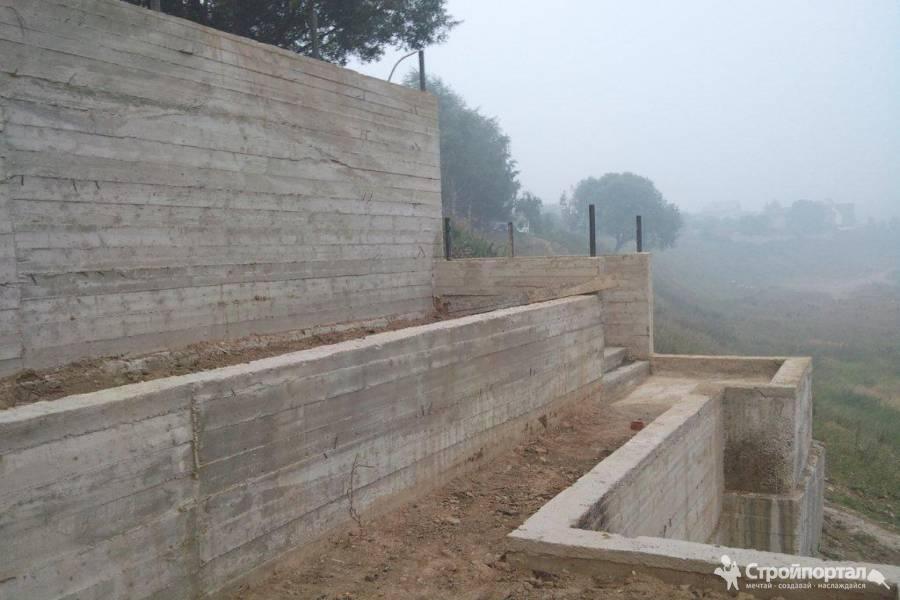

Подпорная стенка из бетона – изготовление

Подобрав геометрические размеры стены и подтвердив расчётами их актуальность начинаем её возведение. Подпорную стенку из бетона целесообразно строить секциями. Это в значительной мере облегчает монтаж, и снижает расходы на опалубку – одну и туже мы будем многократно переставлять.

Выемка грунта

Как и предполагалось, при ручной копке грунт не осыпается при соблюдении небольшого уклона от отвеса. Попытки срезать земляной откос круче заканчивались обвалом.

Выкопав котлован, к нему желательно сделать удобный подход, а чтоб предотвратить осыпание земли, его можно опалубить по периметру. При этом установка опалубки в горизонт автоматически задаёт «правильную» поверхность основания. Это очень удобно, когда подпорная стенка на уклоне.

Начинаем подготовку к укладке бетона. Так как грунт – суглинок, необходимо выстелить геотекстиль с запасом на откос, и щебнем отсыпать подушку.

Укладка бетона

Конечно, бетонировать основание и стену лучше за 1 раз. Толща бетона большая, поэтому позволяет существенно снизить количество воды для замеса. Это даёт возможность залить фундамент, выждать время чтоб захряс бетон и сразу продолжить заливку тела стены – не откладывая на последующие дни, итог – монолитная подпорная стенка. Но в разы повышаются требования к прочности опалубки. Её пришлось значительно укрепить, снизу смонтировать подобие «обвязки», чтоб получит возможность установить и задавить грузом – темп работ существенно увеличился.

Но к этому пришли не сразу, на первых секциях в основание вязали арматуру, для прочной связи со стеной – она заливалась отдельно.

Определимся с опалубкой

В качестве материала для щитов лучше всего подходит фанера, даже стандартные размеры позволяют опалубить значительные площади.

Располагая её в горизонтальном или вертикальном положении можно получить практически любую высоту стены, разумную для самостоятельного строительства. Размер 152.5 х 152.5 см. применялся в нашем случае, как достаточный по высоте и наиболее удобный для работы формат – толщина подпорной стенки тоже значительная. Сразу отметим, что для удобства загрузки, штыкования при высоте более 1.5 м. – фронтальную стенку лучше наставлять по мере заполнения опалубки бетоном. Что ещё необходимо предусмотреть:

• Собирая опалубку тела стены внизу крепим «закладную» – пластиковую трубу d-50 мм. Одной на секцию шириной 1.5 м ориентируясь на нормы СНиП более чем достаточно.
• Для устойчивой связи с последующей секцией, в основание и тело стены по мере заполнения бетоном нужно выполнить армирование – заложить прутки арматуры длиной от 0.5-1 м. Отверстия под них в боковой стенке опалубки должны быть достаточными для её демонтажа.

Сняв опалубку необходимо выполнить гидроизоляцию бетона – всех доступных на данный момент поверхностей, но в последствии контактирующих с грунтом.

Дренаж и отсыпка

В принципе секция готова к обратной отсыпке, но нужно создать условия для дренажа. Мы уже предусмотрели в теле стены окна – поперечный дренаж подпорной стенки. Чтоб обеспечить его эффективность разворачиваем и достилаем геотекстиль, отсыпку начинаем достаточными слоями песка и щебня.

Продолжаем обратную отсыпку песком, щебнем или песчано-гравийной смесью. Чтоб предотвратить давление на стену нужны именно инертные, не зависимые от влаги материалы. Не используем для этого вынутый грунт, тем более, что у нас это неудачный для дренажа суглинок.

Подводя итоги нужно отметить, что из бетона строить подпорные стены сравнительно дорого. Поэтому для менее ответственных случаев и участков, например, при меньшей высоте, можно рассмотреть альтернативу – это кладка из камня. Тем более, если он легко доступен.

Опорная стенка из камня

Однако, чтобы не строить наугад, а ориентироваться на стандарты применим принцип расчёта для массивной подпорной стенки. В какой-то степени технологии схожи – отсутствие арматуры в бетоне, ставка на массу сооружения. При этом основание целесообразно выполнить всё же бетонным, а тело стены – из камня. В таком случае условие устойчивости подпорной стены хотя и с погрешностью, но можно считать аналогично, но прочность будет отличаться уже значительно – нужно заложить запас:

• Увеличить толщину стены. В разумных пределах, но это не повредит.
• Использовать арматуру. В основание уже обязательно монтировать арматурный каркас для связи с телом стены.

При соблюдении условий качественной укладки камня: обеспыливание, смачивание поверхности, соблюдение перевязки – подпорная стенка из камня получается достаточно прочной. И с высокой долей вероятности сможет противостоять нагрузкам.

Остальные условия: использование геотекстиля, подушка под основание, устройство дренажа, гидроизоляция, материалы обратной отсыпки – не меняются.

От начала до результата

Очевидно, что подпорная стенка на участке удовольствие недешёвое. Смета в любом случае будет значительной. Частично вопрос решается самостоятельным выполнением работ. Но для этого нужна тщательная подготовка – даже методика расчётов непростая, не говоря уже об общем объёме работ.

Но усилия стоят того. Кроме визуальной привлекательности значительно повысится уровень комфорта на участке, а главное исчезнут предпосылки для разрушения построек – ведь в основном для этого всё и затевается.

Подпорная стенка из бетона и камней на участке в Киеве

Часто у владельцев участков на склоне при планировании ландшафтного дизайна, появляются вопросы: не будет ли сползать земля, как склон сделать надежным, функциональным и красивым?! В этом помогут подпорные стены.

Зачем подпорные стены на участке?

Подпорные стены на участках со склоном, оврагами и др., используются для удержания грунта. Тем не менее, в ландшафтном дизайне подпорные стены используются не только для решения технических вопросов, но и для эстетических целей. Подпорные стены исполняют ряд функций.

Функции подпорных стен

1. Удерживание почвы. Подпорная стенка является специально разработанной конструкцией, которая с одной стороны удерживает грунт, а с другой — свободно стоит.
2. Террасирование, зонирование и рациональное использование площади. Обустройство террас с помощью подпорных стен помогает более рационально использовать площади участка. Например, без подпорной стены использования площади под большим уклоном достаточно проблематично.
3. Сдерживание эрозии почвы, дополнительный дренаж и отвод воды. Под воздействием воды, склоны часто подвержены эрозии и вымыванию грунта, которые тяжело предотвратить. Подпорные стенки играют важную роль в уменьшении поверхностной эрозии почвы. Они задерживают воду, позволяя ей в большем количестве ассимилироваться в грунт.
4. Подпорная стена — декоративно-художественный элемент. Подпорные стены – это не просто стены, они играют важную роль в ландшафтном дизайне, дополняют и подчеркивают особенности местности. А материалы, использованные для обустройства и облицовки подпорных стенок, помогут дополнить и создать органическую концепцию всего ландшафтного дизайна на территории приусадебного участка.

Исходя из назначения подпорных стенок, выделяют два основных вида: укрепительные (функциональные) и декоративные.

Деревянные подпорные стенки квалифицируются как декоративные подпорные стены. Они выглядят естественно и красиво, но не очень недолговечны. Кроме того древесину необходимо дополнительно обрабатывать, что б защитить ее от влияния внешних факторов (снег, дождь и т.д.).

К укрепляющим подпорным стенам относятся: бетонные и железобетонные стены, и стены из природного камня. Подпорные стенки из природного камня выглядят монолитно, но по стоимости они являются достаточно дорогостоящими. Бетонные и железобетонные подпорные стенки более долговечные. К тому же их можно дополнительно облицевать различными облицовочными материалами. Одними из самых популярных среди видов подпорных стен являются габионы, которые достаточно просто монтировать, но при этом они выполняют все необходимые функции.

Необходимо понимать, что функциональные подпорные стены – это не простые конструкции. Это сложные строительные объекты, которые выполняют ряд технических функций — удерживание грунта, дренаж и др. Поэтому проектирование и расчет материалов должен производиться специалистами.

Подпорная стенка – это достаточно сложное архитектурное сооружение, которое имеет ряд особенностей. Первое, на что следует обратить внимание, это на ее высоту и ширину. Высота и ширина подпорной стенки являются первостепенными значениями при просчете нагрузок и материалов, необходимых для ее обустройства. Ведь с изменением высоты подпорной стены будет изменяться и сила давления грунта на нее. При неправильном расчете нагрузок на подпорную стенку возможен не только частичный крен, но и полное обрушение конструкции.

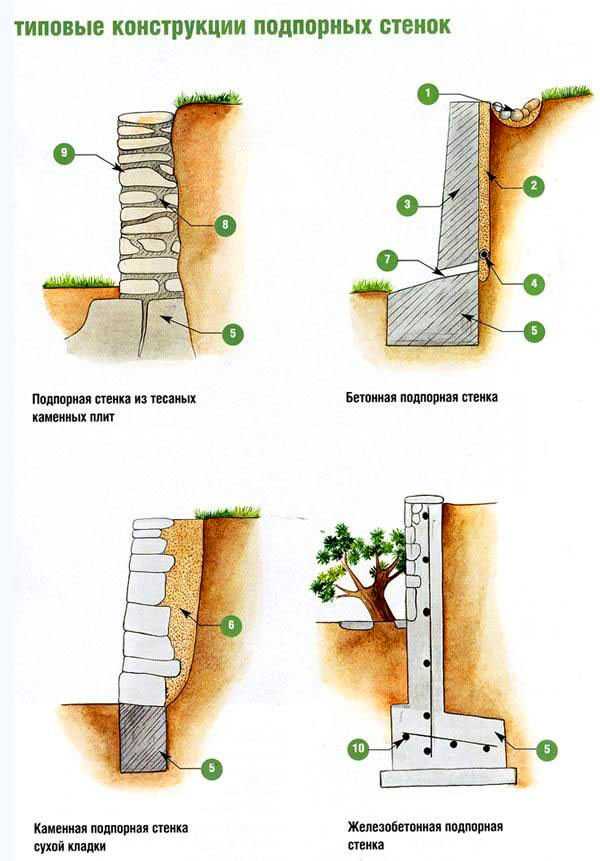

Функциональные подпорные стенки разделяются на два типа, которые различаются по высоте. Стены ниже 30 см выполняются по чертежу ландшафтного архитектора. А вот подпорные стены выше 30 см должны проектироваться инженером, которые укажет глубину фундамента, необходимость армирования, и все другие нюансы в соответствии с расчетами нагрузки и других особенностей обустройства подпорных стенок на участке.

Ширина подпорной стенки непосредственно связана с ее высотой. Чем выше подпорная стенка, тем больше увеличивается и нагрузка на нее, поэтому с высотой стены растет и ее толщина. Так же на ширину подпорной стены влияют и грунты, на которых она будет строиться. Так на глинистых (и других плотных) почвах ширина ориентировочно должна составлять 1/4 общей высоты подпорной стенки, на суглинках – 1/3 от высоты, а на песчаных почвах – 1/2 высоты.

Подпорная стена состоит из: фундамента, тела, дренажа и водоотвода.

Фундамент для подпорной стенки. Фундамент – это нижняя, находящаяся под землей часть стенки, которая является несущей конструкцией. Подпорные стенки из таких материалов как: бетон, камень или кирпич, высота которых превышает 30 см, обязательно должны быть с фундаментом. Помните, что чем рыхлее почва, тем больше будет глубина закладки фундамента.

Ориентировочные глубины залегания фундамента в зависимости от высоты подпорных стенок:

Тело подпорной стенки

Телом подпорной стенки называется надземная часть конструкции стенки. Именно эта часть выполняет декоративную функцию подпорной стенки. Что б обеспечить подпорную стену устойчивостью, тело должно обладать необходимой массой, которая рассчитывается инженером.

Дренаж подпорной стенки. Важно помнить, что конструкция подпорной стенки нуждается в защите от влаги. Что б избежать накопления лишней влаги вдоль всей задней стенки и вымывания почвы из-под нее необходимо обустроить систему дренажа и водоотвода. Выделяют три основных вида дренажа:

1. Поперечный. При строительстве подпорной стенки с использованием поперечного дренажа, в тело подпорной стены с шагом в 1 м закладываются трубы. Такие водоотводы монтируются под углом, для более эффективного вывода излишков воды.
2. Продольный. При обустройстве продольного дренажа для подпорной стенки, на уровне фундамента протягивается труба, обмотанная предварительно геотекстилем. Чаще всего применяется гофрированная труба с перфорацией. Геотекстиль помогает отфильтровать воду от частиц песка и почвы, предотвращая при этом засорение трубы.
3. Комбинированный. Комбинированный дренаж для подпорных стен объединяет в себе элементы поперечного и продольного дренажа.

Гидроизоляция подпорной стены. Гидроизоляция предотвращает появление нежелательной влаги на задней стороне стенки, которая постепенно приводит к коррозии сооружения. Гидроизоляция проводится с тыльной стороны стенки, которая примыкает к грунту. Проводить гидроизоляцию можно кровельным толем, рубероидом или другими материалами.

Только благодаря правильно спроектированным дренажным конструкциям и гидроизоляции подпорная стена будет служить долгое время.

Подпорная стена на участке – это не только функциональное сооружения, но и прекрасная возможность подчеркнуть необычайность природного ландшафта. Всегда помните, что какими бы красивыми ни были эти стены, в конечном счете, они являются мощной структурой, которая должна функционировать так, как задумано. Это может произойти только тогда, когда они будут состоять из соответствующих материалов, и построены качественными подрядчиками. Чтобы подпорные стенки прослужили долгие годы, строительство следует проводить с соблюдением всех необходимых норм и расчета нагрузок.

Мы, в компании ландшафтного дизайна «Магия сада», выполняем работы по монтажу подпорных стен в Киеве и Киевской области. Оставьте свою заявку на бесплатную консультацию или позвоните нам по тел.: +38 096 707-40-47.

стен из гравитационных блоков | Бетонная подпорная стена

Что такое гравитационная стена?

К счастью, когда вы начинаете ландшафтный проект, у вас есть почти бесконечное множество вариантов — вы можете превратить небольшой участок земли во все, что только можно вообразить. Одним из вариантов, который может сделать ваш небольшой участок земли намного больше, особенно если ваш двор находится на холме, является гравитационная стена. Гравитационная стена — это подпорная стена из бетонных блоков, которую можно построить в ограниченном пространстве, где не так много места для раскопок. Это также хорошо работает в ситуациях, когда вам нужно получить доступ к коммуникациям за областью после того, как стена была построена.

Как это работает?

Гравитационные стены построены из массивных блоков, которые соединяются вместе с помощью системы пазов и шпунтов. Они полагаются на собственный вес, чтобы сдерживать землю позади себя. Каждый блок в жилом проекте весит примерно одну тонну и занимает около пяти футов площади стены. Подпорные стены из бетонных блоков обеспечивают ряд преимуществ в жилых помещениях.

Строительство в ограниченном пространстве

Стены из самотечных блоков являются популярным выбором для жилых кварталов, ливневых каналов или береговых линий, где недвижимость ограничена. Они могут достигать 17 футов в высоту без армирующей георешетки. В ситуации, когда ваше пространство ограничено крутым холмистым участком, можно использовать гравитационную стену, чтобы увеличить площадь ровной поверхности, чтобы сделать ее более пригодной для использования. Они также популярны для дорог и мостов, потому что они не накладываются на полосы отчуждения.

Долговечность

Основные инженерные принципы обеспечивают устойчивость гравитационных стен. Мокрая и воздухововлекающая конструкция цементных блоков гарантирует, что они могут выдерживать десятилетия замораживания и оттаивания в любых сезонных условиях. После установки огромный размер и вес стены обеспечивают стабильность и долговечность на всю жизнь. Гравитационные стены чрезвычайно безопасны и не требуют обслуживания. Они предназначены для того, чтобы выдерживать зимы в Юте.

Дизайн

Стеновые блоки Gravity могут быть оформлены в различных стилях. Каменная отделка выглядит красиво и естественно. Гравитационные стены можно использовать на лестницах, углах или кривых. Они могут быть окрашены в любой цвет, чтобы соответствовать вашему стилю.

Простая установка

Несмотря на массивность блоков, они не требуют раствора, штифтов и минимальных трудозатрат. Они просто складываются вместе с помощью запатентованной системы, которая легко устанавливается с помощью оборудования. Установка тоже быстрая. Нет штифтов для установки и раствора для высыхания. Все оборудование, необходимое для монтажа, легко доступно и генеральным подрядчикам. 9№ 0005

Гравитационные стены — это абсолютно надежное и экономичное решение для различных областей применения. Harper Precast тесно сотрудничает с каждым заказчиком, чтобы спроектировать, спроектировать и установить идеальную гравитационную стену для конкретной ситуации. Мы используем только лучшее оборудование и материалы, чтобы предоставить вам самые универсальные, эластичные и эффективные бетонные решения.

Компания Harper Precast поставляет качественные бетонные изделия по всей территории Юты и Межгорного Запада.

Подпорные стены: переход от унылых к великолепным

Назначение подпорной стены остается неизменным — задерживать грязь, — но декоративный бетон предлагает решение для улучшения внешнего вида подпорных стен.

Бетонная подпорная стена превратилась из серой в великолепную. В то время как подпорные стены когда-то были просто утилитарными поверхностями, предназначенными для удержания земли, в последние годы они также стали эстетическими чудесами. Даже дороги общего пользования стали декоративными. Возьмем 8-мильную подпорную стену на автостраде Пима в Скоттсдейле, штат Аризона. Стена, построенная компанией Scott System Inc. из Денвера, штат Колорадо, может похвастаться дизайном, вдохновленным пустыней, в том числе 40-футовыми кактусами опунции и гигантскими ящерицами. 67 футов в длину.

Другим удивительным примером является стена вдоль перевала Сноквалми над хребтом Каскейд-Маунтин недалеко от Эдмондса, штат Вашингтон, где Turnstone Construction Inc. из Сиэтла, штат Вашингтон, взяла падающую стену из сложенного камня и превратила ее в потрясающую гору бетон вырезан, чтобы выглядеть как стена из природного гранита.

Назначение подпорной стены осталось неизменным — задерживать грязь — но внешний вид стал критическим аспектом стены. Компании, специализирующиеся на декоративном бетоне, украшают стены как в общественных, так и в частных помещениях.

Парк-Сити, штат Юта, курортный город, известный своими лыжными трассами, живописными горами и многомиллионными домами, и эти домовладельцы украсили свои частные подпорные стены. «Как можно себе представить, эти домовладельцы не жалеют средств, создавая впечатляющий ландшафт, а также привлекая внимание к улице и бордюру, когда дело доходит до их жилья», — говорит Рон Петерсен, президент Surface Imaging Inc. в Лейтоне, штат Юта. «Многие дома построены прямо в зарослях деревьев на зыбком склоне».

Петерсен недавно отремонтировал и отремонтировал разрушающуюся подпорную стену одного из этих дорогих домов. После тщательной промывки стены под давлением для удаления грязи и мусора Петерсен провел структурный и эстетический ремонт, чтобы восстановить прочность, необходимую для нормального функционирования. Затем он нанес тонкий слой полимербетона с коричневой основой, чтобы подготовить стену к окрашиванию.

Петерсен консультировался со Стивом Шмидом, президентом Stone Touch Inc. из Солт-Лейк-Сити, прежде чем приступить к проекту в Парк-Сити. Stone Touch интегрировал декоративные узоры в стену и нанес кислотную морилку, а затем герметик. «Многие домовладельцы не знают обо всех новых продуктах и ​​методах, которые доступны для реанимации разрушающейся или неприглядной подпорной стены», — отмечает Петерсон. Местные подрядчики часто направляют домовладельцев в компанию Surface Imaging, чтобы они могли получить нечто большее, чем простые подпорные стены без отделки.

Земля сама по себе может стать потенциальной опасностью для тех, кто живет в этой стильной обстановке в окружении пересеченной местности. Несмотря на то, что подпорные стены превратились в декоративную красоту, функциональные качества продукта не пострадали. Стены, хоть и ухоженные снаружи, служат дольше благодаря регулярному уходу и улучшенным кирпичам, появившимся на рынке в последнее время.

Одним из способов создания декоративных поверхностей является набрызг-бетон. «Мы используем сжатый воздух для распыления раствора или бетона через шланг и сопло на поверхность», — объясняет Джон Фулфорд, владелец Turnstone. «Бетон напыляется вертикально на арматуру и, как по волшебству, прилипает к поверхности и складывается прямо вверх. Не надо наливать».

Для работы с гранитной стеной команда Фулфорда набрызгала на подпорную стену торкрет-бетон, чтобы укрепить ее. Затем они вырезали его так, будто дорога была вырезана из гранитной скалы. Под декоративной гранитной поверхностью скрывается армированная сталь и высокопрочный бетон. Цвет исходит от акриловой морилки. «Мы использовали герметик для защиты от граффити, мастерки, щетки и различные крючки, чтобы создать декоративный вид», — говорит Фулфорд. «Мэр Эдмондса (Вашингтон) был так доволен результатом, что вышел и благословил стену».

Конструкционный материал под декоративной подпорной стенкой может включать сталь, древесину, кирпич, бетонные блоки и даже армированный грунт. Сама поверхность бетона вырезана или окрашена в красоту. Иногда он создается на месте. В других случаях на готовую подпорную стену наносят изготовленные декоративные поверхности.

Scott System предлагает полный спектр дизайнерских услуг, включая строительство, консультации, помощь на строительной площадке, а также графику или скульптуру. «Мы предлагаем бетонным подрядчикам метод создания текстур и узоров», — говорит Дана Джонстон, директор по маркетингу Scott System. «Мы создали ряд стандартных и нестандартных узоров для стены в Скоттсдейле».

Компания Simstone Inc. из Шакопи, штат Миннесота, предлагает цвета и штампы для декоративного бетона, который выглядит как природный камень. «Мы используем сухую смесь для изготовления сегментных блоков подпорной стены, — говорит директор по продажам Рэй Кларк. «Мы интегрируем цвет в производственный процесс. Декоративные блоки изготавливаются на станке, производящем высокочастотную вибрацию, которая превращает бетонную смесь с нулевой посадкой в ​​прочные блоки, имитирующие натуральный камень».

Simstone также обучает подрядчиков, которые выполняют много работ по плоскому бетону, но хотят научиться использовать формованные блоки для установки декоративных стен. «Некоторые подрядчики переходят на производство декоративных стен, потому что их обычный бизнес иссякает», — говорит Кларк. «Интерес к декоративным подпорным стенам растет, так как потребители ищут новую моду в бетонных работах».
