Как сделать дренаж на участке с уклоном: виды, устройство, рекомендации

Содержание статьи:

1. Когда на участке необходим дренаж
2. Особенности участков с уклонами
3. Особенности дренажной системы на участках со склонами
4. Виды дренажа на участке с уклоном
5. Работы по устройству дренажа на склоне
6. Заключение

Дренаж на участке с уклоном — это устройство систем водоотвода от фундаментов зданий и строительных конструкций террасирования, предназначенных для искусственного изменения рельефа поверхности. Следует отметить, что проведение дренажных работ на склонах имеет некоторые отличия от традиционных водоотводных систем и напрямую связано с их крутизной.

Когда на участке необходим дренаж

По строительным нормам, дренаж обязателен в случаях размещения:

• Полов подвалов и подполий на удалении меньше 500 мм от уровня почвенных вод.
• Полов и подвалов зданий в грунтах, состоящих из глин и суглинков вне зависимости от глубины залегания почвенных вод.
• Подвальных полов в зоне капиллярного переувлажнения, если условия эксплуатации не допускают сырости в помещениях.
• Подполов технического назначения в глинах и суглинках, если их заглубление превышает 1300 мм вне зависимости от присутствия почвенных вод.
• Подвальных и технических полов в почвах из глины и суглинков, если они находятся на глубине меньше 1300 мм и располагаются на плитном фундаменте.
• Зданий в зоне находящихся с нагорной стороны участка линз из песка или тальвега — старого русла, дна реки, пониженной местности в форме оврага, балки, долины.

На участке может быть проведено общее снижение уровня почвенных вод до отметки на 0,5 м ниже подвальных и технических полов. Если проведение общего дренирования технически нереализуемо или нецелесообразно, а самотечное удаление вод с участка невозможно, прокладывают местные дренажи недалеко от фундаментов заглубленных сооружений.

Особенности участков с уклонами

Выбор участка с уклоном — это прерогатива состоятельных людей, которые мечтают возвести свой дом на самом высоком месте, чтобы получить приятный глазу вид окружающего ландшафта. Чем круче участок с уклоном, тем дальше обзор окружающей местности и тем выше расходы на обязательное террасирование (изменение рельефа) частной территории.

Рельеф на крутых участках с уклонами придется менять обязательно — это предотвратит оползни, водную эрозию почв и позволит использовать территорию для посадки сельскохозяйственных культур.

Существует большое количество технологий, позволяющих бороться с негативными явлениями на участках с большими и малыми (до 10 градусов) уклонами, некоторые из них:

Посадка растений. На пологих участках с малыми уклонами могут быть посеяны быстрорастущие (злаковые) травы, кустарники и деревья.

Забивание ивовых кольев. Часто вбитые в склон ивовые прутья способны быстро укореняться и укреплять грунты.

Установка деревянных щитов. Их собирают из лиственных пород древесины и подпирают вбитыми в землю деревянными сваями.

Геотекстиль, геоматы и геосетки. При помощи высокопрочных геотекстильных полотен борются с эрозиями и оползнями, укрепляют поверхность грунтов. Аналогичные функции выполняют и более объемные водонепроницаемые геоматы.

Геосетки в рулонах из стекловолоконных или полиэфирных нитей, закрепляемые анкерами, применяют для армирования поверхности участков с уклонами. После укладки их отсыпают щебнем, грунтом, высеивают по верху газонные травы и прочие растения.

Геологические и газонные решетки. Геологические решетки — это объемный ячеистый материал, который растягивают и укладывают на склон. После укладки его ячейки высотой от 50 до 300 мм заполняют водонепроницаемыми материалами.

Газонные решетки представляют собой полимерные изделия из блоков с размером ячейки 400х600 мм, собираемые при помощи замков. Их укладывают на щебеночную засыпку и заполняют плодородным грунтом, в котором прорастает трава.

Габионы. Это простая система укрепления крутых склонов, основным элементом которой является сварной каркас из сетки с ребрами жесткости. После установки габионов в нужных местах, их наполняют камнями, крупнозернистым гравием или щебнем, другими тяжелыми материалами.

Монолитные бетонные стены. Монолитная стена из бетона, которую заливают на заглубленный свайный фундамент и горизонтальный ростверк, является одним из самых эффективных методов укрепления крутых склонов со слабыми и нестабильными грунтами.

Шпунты. Эти изделия представляют собой длинные полосы из толстой листовой стали, имеющие корытообразный профиль с загнутыми во внутрь кромками. Шпунты вдавливают или вбивают в грунт, соединяя их между собой в замки и формируя таким методом сплошную стальную стену. Их широко применяют в строительной сфере для укрепления отвесных стенок грунтов.

Строительные блоки. Из бетонных, стеновых блоков или кирпича, установленных на свайно-ростверковый фундамент и скрепленных цементными растворами, строят прочные стены, способные противостоять давлению грунтов на больших уклонах.

Иногда для отвода воды стены делают пористой структуры, вкапывая строительные блоки и камни в грунт пологих склонов.

Особенности дренажной системы на участках со склонами

Следует различать пологие и крутые склоны, которые укрепляют различными способами. Там, где территория имеет невысокие углы уклонов, а на пути поверхностных и грунтовых вод не стоят водонепроницаемые преграды в виде сплошных стенок из монолитного бетона, каменной кладки или шпунтов, прокладка дренажа на участке склона обычно не требуется. Излишняя вода самотеком уходит от фундамента высоко расположенного дома и с участка в самую нижнюю точку, которая может располагаться за индивидуальной территорией.

Для дальнейшего отвода воды может понадобиться рытье открытой траншеи, направленный с уклоном к месту водосброса: водоему, реке, оврагу, карьеру, низине или колодцу.

Если склон имеет большие углы наклона и для его террасирования используются сплошные водонепроницаемые стены, стоящие на фундаментах, следует задуматься об осушении и отводе воды от бетонных оснований. Так как в переувлажненных глинистых грунтах с большой интенсивностью происходят процессы морозного пучения, это может привести к преждевременному старению и разрушению фундаментов. В этой с ситуации ответ на вопрос, нужен ли дренаж на участке с уклоном, обычно бывает положительным и его устройство не вызывает сомнений.

Также решение об устройстве дренажа напрямую связано со структурой грунтов. Если на частной территории лежат водопроницаемые песчаники, делать дренаж участка под уклоном в подавляющем большинстве случаев не требуется.

По-иному обстоит дело в грунтах из водонепроницаемых глин и суглинков. В этой ситуации обычно проводят отсекающий дренаж на участке с уклоном в зоне размещения фундаментов зданий и монолитных стен террасирования.

Виды дренажа на участке с уклоном

Так на участках с уклоном излишняя влага уходит самотеком, для их осушения используется малое число видов дренажа. Обычно воду отводят в глинистых грунтах от фундаментов зданий и подпорных стен систем террасирования. Иногда для сбора идущих со склона водных масс используют канаву дренажа, расположенную в самой низкой точке участка.

Открытый дренаж

Открытый дренаж на участке с уклоном представляет собой выкопанную в земле канаву прямоугольной, трапецеидальной формы, направленную вдоль наружной или внутренней стенки забора к месту водосброса. Обычно в канаве дренажа собирается стекающая со склона и проникающая сквозь ее стенки поверхностная, почвенная вода.

Если открытый водосборный канал находится внутри участка с уклоном, для удобства пользования его накрывают деревянными или металлическими щитами. Более дорогой вариант — устроить на участке закрытый дренаж, застелив канаву геотканью и наполнив ее камнями, щебнем, гравием, керамзитом, крошкой переработанного бетона, фрагментами пенопласта или прочими сыпучими материалами.

Закрытый дренаж

Одним из основных вариантов решения задачи, как делать дренаж на участке с уклоном, является прокладка закрытых дренажных систем. Обычно для их устройства выкапывают канавы, застилают их геотекстилем, помещают наверх специальные перфорированные трубы и присыпают их щебнем с песком.

В строительных нормах приведены следующие основные правила прокладки закрытых систем дренажа:

• Водосборные канавы должны выкапываться на глубину ниже отметки промерзания грунтов. Если они находятся около фундамента, их глубину заложения делают на уровне его подошвы.
• Канавы должны иметь ширину не менее 400 мм.
• Минимальные уклоны дренажных каналов на погонный метр: в глинах — 2 мм, в песчаниках — 3 мм.
• Если дренаж проводится в гравелистых грунтах или песках крупных, средних фракций, устраивают однослойные засыпки из гравия, щебня.
• При дренаже в мелких и пылевидных песках, в супесях и многослойных пластах, делают двойные обсыпки из гравийно-щебневого и песчаного слоев.
• Толщина каждого вида обсыпок должна быть не меньше 150 мм.
• В глинах устраивают совершенный дренаж, укладывая трубы непосредственно на дно траншей.
• В закрытом дренаже с трубами обязательно наличие ревизионно-смотровых колодцев. Их устанавливают в местах разветвлений, поворотов трубопроводов на расстоянии не более 40 — 50 м друг от друга на прямых участках. Обычно для удобства прочистки труб выбирают удаление колодцев друг от друга в 20 — 25 м.

Работы по устройству дренажа на склоне

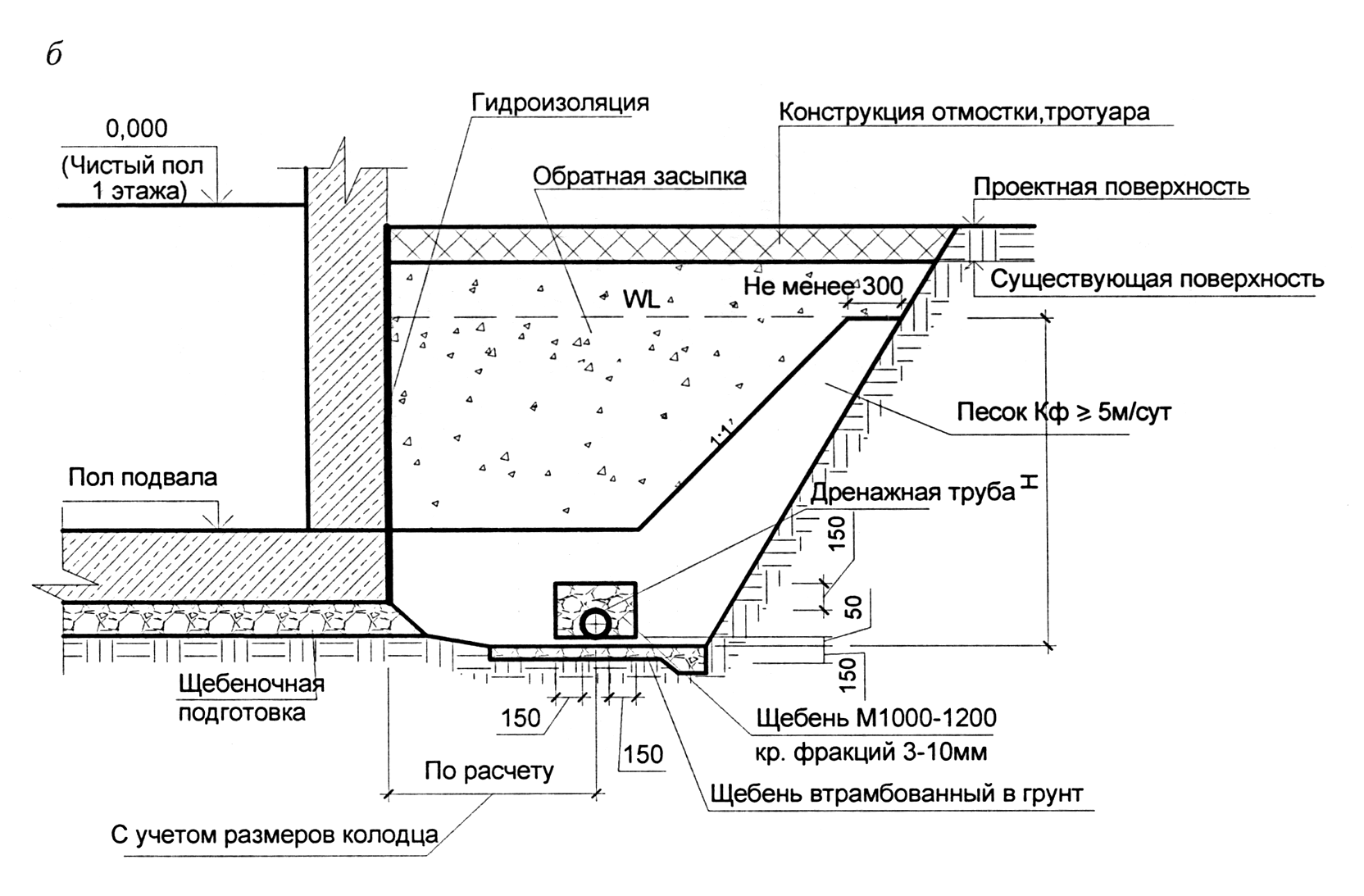

Чаще других на частной территории прокладывают пристенный дренаж участка со склоном, размещаемый в непосредственной близости от фундаментов домов и стен террасирования.

Обычно расстояние от стенок фундаментов до дренажных каналов делают 1 — 2 м, а глубину закладки дренажа берут на уровне их подошв. Устройство дренажа на участке с уклоном в зоне размещения террасированных стен проводят следующим способом:

1. Прокладывают шнурами Т-образную трассу дренажа вдоль подпорных стен и к точке водосброса, одновременно определяя ее середину.
2. В центре выкапывают приямок под ревизионно-смотровой колодец и затем от него начинают копку траншей вдоль стен. Их постепенно поднимают с нужным уклоном, доходя до самых краев стеновой преграды.
3. Дно канав утрамбовывают и равняют 50 мм слоем песка.
4. Затем траншеи под дрены застилают прочным, хорошо пропускающим воду термоскрепленным геополотном и укладывают на их дно перфорированные дрены в геоткани.
5. Устанавливают в середине колодец с тремя входными отверстиями на 150 – 300 мм ниже дна канав и подсоединяют к нему с обеих сторон дрены.
6. Трубы дренирования засыпают 300 — 400 мм слоем гравия, щебня размером фракций в 10 — 20 мм.
7. Затем заворачивают наверх геотекстильное полотно и засыпают его песком.
8. К третьему выходу колодца подключают магистраль из обычных НПВХ-труб рыжего цвета, используемых для прокладки наружной канализации. Трубопровод направляют до точки водосброса, используя раструбовое соединение труб, и прикапывают грунтом.

Заключение

Дренаж участка со склоном обычно проводят в глинистых грунтах или на крутых склонах, имеющих подпорные монолитные стены на ленточных или свайно-ростверковых фундаментах. Для отвода излишков воды используют закрытые дренажные системы из каналов с геотекстилем, перфорированным трубопроводом и щебнево-песчаными засыпками.

Поделиться ссылкой

Как сделать дренаж на участке с уклоном: виды, устройство, рекомендации

Содержание статьи:

1. Когда на участке необходим дренаж
2. Особенности участков с уклонами
3. Особенности дренажной системы на участках со склонами
4. Виды дренажа на участке с уклоном
5. Работы по устройству дренажа на склоне
6. Заключение

Дренаж на участке с уклоном — это устройство систем водоотвода от фундаментов зданий и строительных конструкций террасирования, предназначенных для искусственного изменения рельефа поверхности. Следует отметить, что проведение дренажных работ на склонах имеет некоторые отличия от традиционных водоотводных систем и напрямую связано с их крутизной.

Когда на участке необходим дренаж

По строительным нормам, дренаж обязателен в случаях размещения:

• Полов подвалов и подполий на удалении меньше 500 мм от уровня почвенных вод.
• Полов и подвалов зданий в грунтах, состоящих из глин и суглинков вне зависимости от глубины залегания почвенных вод.
• Подвальных полов в зоне капиллярного переувлажнения, если условия эксплуатации не допускают сырости в помещениях.
• Подполов технического назначения в глинах и суглинках, если их заглубление превышает 1300 мм вне зависимости от присутствия почвенных вод.
• Подвальных и технических полов в почвах из глины и суглинков, если они находятся на глубине меньше 1300 мм и располагаются на плитном фундаменте.
• Зданий в зоне находящихся с нагорной стороны участка линз из песка или тальвега — старого русла, дна реки, пониженной местности в форме оврага, балки, долины.

На участке может быть проведено общее снижение уровня почвенных вод до отметки на 0,5 м ниже подвальных и технических полов. Если проведение общего дренирования технически нереализуемо или нецелесообразно, а самотечное удаление вод с участка невозможно, прокладывают местные дренажи недалеко от фундаментов заглубленных сооружений.

Особенности участков с уклонами

Выбор участка с уклоном — это прерогатива состоятельных людей, которые мечтают возвести свой дом на самом высоком месте, чтобы получить приятный глазу вид окружающего ландшафта. Чем круче участок с уклоном, тем дальше обзор окружающей местности и тем выше расходы на обязательное террасирование (изменение рельефа) частной территории.

Рельеф на крутых участках с уклонами придется менять обязательно — это предотвратит оползни, водную эрозию почв и позволит использовать территорию для посадки сельскохозяйственных культур.

Существует большое количество технологий, позволяющих бороться с негативными явлениями на участках с большими и малыми (до 10 градусов) уклонами, некоторые из них:

Посадка растений. На пологих участках с малыми уклонами могут быть посеяны быстрорастущие (злаковые) травы, кустарники и деревья.

Забивание ивовых кольев. Часто вбитые в склон ивовые прутья способны быстро укореняться и укреплять грунты.

Установка деревянных щитов. Их собирают из лиственных пород древесины и подпирают вбитыми в землю деревянными сваями.

Геотекстиль, геоматы и геосетки. При помощи высокопрочных геотекстильных полотен борются с эрозиями и оползнями, укрепляют поверхность грунтов. Аналогичные функции выполняют и более объемные водонепроницаемые геоматы.

Геосетки в рулонах из стекловолоконных или полиэфирных нитей, закрепляемые анкерами, применяют для армирования поверхности участков с уклонами. После укладки их отсыпают щебнем, грунтом, высеивают по верху газонные травы и прочие растения.

Геологические и газонные решетки. Геологические решетки — это объемный ячеистый материал, который растягивают и укладывают на склон. После укладки его ячейки высотой от 50 до 300 мм заполняют водонепроницаемыми материалами.

Газонные решетки представляют собой полимерные изделия из блоков с размером ячейки 400х600 мм, собираемые при помощи замков. Их укладывают на щебеночную засыпку и заполняют плодородным грунтом, в котором прорастает трава.

Габионы. Это простая система укрепления крутых склонов, основным элементом которой является сварной каркас из сетки с ребрами жесткости. После установки габионов в нужных местах, их наполняют камнями, крупнозернистым гравием или щебнем, другими тяжелыми материалами.

Монолитные бетонные стены. Монолитная стена из бетона, которую заливают на заглубленный свайный фундамент и горизонтальный ростверк, является одним из самых эффективных методов укрепления крутых склонов со слабыми и нестабильными грунтами.

Шпунты. Эти изделия представляют собой длинные полосы из толстой листовой стали, имеющие корытообразный профиль с загнутыми во внутрь кромками. Шпунты вдавливают или вбивают в грунт, соединяя их между собой в замки и формируя таким методом сплошную стальную стену. Их широко применяют в строительной сфере для укрепления отвесных стенок грунтов.

Строительные блоки. Из бетонных, стеновых блоков или кирпича, установленных на свайно-ростверковый фундамент и скрепленных цементными растворами, строят прочные стены, способные противостоять давлению грунтов на больших уклонах.

Иногда для отвода воды стены делают пористой структуры, вкапывая строительные блоки и камни в грунт пологих склонов.

Особенности дренажной системы на участках со склонами

Следует различать пологие и крутые склоны, которые укрепляют различными способами. Там, где территория имеет невысокие углы уклонов, а на пути поверхностных и грунтовых вод не стоят водонепроницаемые преграды в виде сплошных стенок из монолитного бетона, каменной кладки или шпунтов, прокладка дренажа на участке склона обычно не требуется. Излишняя вода самотеком уходит от фундамента высоко расположенного дома и с участка в самую нижнюю точку, которая может располагаться за индивидуальной территорией.

Для дальнейшего отвода воды может понадобиться рытье открытой траншеи, направленный с уклоном к месту водосброса: водоему, реке, оврагу, карьеру, низине или колодцу.

Если склон имеет большие углы наклона и для его террасирования используются сплошные водонепроницаемые стены, стоящие на фундаментах, следует задуматься об осушении и отводе воды от бетонных оснований. Так как в переувлажненных глинистых грунтах с большой интенсивностью происходят процессы морозного пучения, это может привести к преждевременному старению и разрушению фундаментов. В этой с ситуации ответ на вопрос, нужен ли дренаж на участке с уклоном, обычно бывает положительным и его устройство не вызывает сомнений.

Также решение об устройстве дренажа напрямую связано со структурой грунтов. Если на частной территории лежат водопроницаемые песчаники, делать дренаж участка под уклоном в подавляющем большинстве случаев не требуется.

По-иному обстоит дело в грунтах из водонепроницаемых глин и суглинков. В этой ситуации обычно проводят отсекающий дренаж на участке с уклоном в зоне размещения фундаментов зданий и монолитных стен террасирования.

Виды дренажа на участке с уклоном

Так на участках с уклоном излишняя влага уходит самотеком, для их осушения используется малое число видов дренажа. Обычно воду отводят в глинистых грунтах от фундаментов зданий и подпорных стен систем террасирования. Иногда для сбора идущих со склона водных масс используют канаву дренажа, расположенную в самой низкой точке участка.

Открытый дренаж

Открытый дренаж на участке с уклоном представляет собой выкопанную в земле канаву прямоугольной, трапецеидальной формы, направленную вдоль наружной или внутренней стенки забора к месту водосброса. Обычно в канаве дренажа собирается стекающая со склона и проникающая сквозь ее стенки поверхностная, почвенная вода.

Если открытый водосборный канал находится внутри участка с уклоном, для удобства пользования его накрывают деревянными или металлическими щитами. Более дорогой вариант — устроить на участке закрытый дренаж, застелив канаву геотканью и наполнив ее камнями, щебнем, гравием, керамзитом, крошкой переработанного бетона, фрагментами пенопласта или прочими сыпучими материалами.

Закрытый дренаж

Одним из основных вариантов решения задачи, как делать дренаж на участке с уклоном, является прокладка закрытых дренажных систем. Обычно для их устройства выкапывают канавы, застилают их геотекстилем, помещают наверх специальные перфорированные трубы и присыпают их щебнем с песком.

В строительных нормах приведены следующие основные правила прокладки закрытых систем дренажа:

• Водосборные канавы должны выкапываться на глубину ниже отметки промерзания грунтов. Если они находятся около фундамента, их глубину заложения делают на уровне его подошвы.
• Канавы должны иметь ширину не менее 400 мм.
• Минимальные уклоны дренажных каналов на погонный метр: в глинах — 2 мм, в песчаниках — 3 мм.
• Если дренаж проводится в гравелистых грунтах или песках крупных, средних фракций, устраивают однослойные засыпки из гравия, щебня.
• При дренаже в мелких и пылевидных песках, в супесях и многослойных пластах, делают двойные обсыпки из гравийно-щебневого и песчаного слоев.
• Толщина каждого вида обсыпок должна быть не меньше 150 мм.
• В глинах устраивают совершенный дренаж, укладывая трубы непосредственно на дно траншей.
• В закрытом дренаже с трубами обязательно наличие ревизионно-смотровых колодцев. Их устанавливают в местах разветвлений, поворотов трубопроводов на расстоянии не более 40 — 50 м друг от друга на прямых участках. Обычно для удобства прочистки труб выбирают удаление колодцев друг от друга в 20 — 25 м.

Работы по устройству дренажа на склоне

Чаще других на частной территории прокладывают пристенный дренаж участка со склоном, размещаемый в непосредственной близости от фундаментов домов и стен террасирования.

Обычно расстояние от стенок фундаментов до дренажных каналов делают 1 — 2 м, а глубину закладки дренажа берут на уровне их подошв. Устройство дренажа на участке с уклоном в зоне размещения террасированных стен проводят следующим способом:

1. Прокладывают шнурами Т-образную трассу дренажа вдоль подпорных стен и к точке водосброса, одновременно определяя ее середину.
2. В центре выкапывают приямок под ревизионно-смотровой колодец и затем от него начинают копку траншей вдоль стен. Их постепенно поднимают с нужным уклоном, доходя до самых краев стеновой преграды.
3. Дно канав утрамбовывают и равняют 50 мм слоем песка.
4. Затем траншеи под дрены застилают прочным, хорошо пропускающим воду термоскрепленным геополотном и укладывают на их дно перфорированные дрены в геоткани.
5. Устанавливают в середине колодец с тремя входными отверстиями на 150 – 300 мм ниже дна канав и подсоединяют к нему с обеих сторон дрены.
6. Трубы дренирования засыпают 300 — 400 мм слоем гравия, щебня размером фракций в 10 — 20 мм.
7. Затем заворачивают наверх геотекстильное полотно и засыпают его песком.
8. К третьему выходу колодца подключают магистраль из обычных НПВХ-труб рыжего цвета, используемых для прокладки наружной канализации. Трубопровод направляют до точки водосброса, используя раструбовое соединение труб, и прикапывают грунтом.

Заключение

Дренаж участка со склоном обычно проводят в глинистых грунтах или на крутых склонах, имеющих подпорные монолитные стены на ленточных или свайно-ростверковых фундаментах. Для отвода излишков воды используют закрытые дренажные системы из каналов с геотекстилем, перфорированным трубопроводом и щебнево-песчаными засыпками.

Поделиться ссылкой

Руководство по расчету уклонов и уклонов в дренаже

Все горизонтальные дренажные трубы, как наземные, так и подземные, должны быть проложены с соответствующим уклоном.

Градиенты

Градиенты от 1:40 до 1:110 обычно обеспечивают адекватную скорость потока. Если уклон круче, чем 1 к 40, жидкость может течь быстрее, чем твердые частицы в наклонной трубе для грязной воды. Это может оставить твердые частицы на мели и, в конечном итоге, вызвать серьезную закупорку трубопровода, что может быть невероятно разрушительным для 9 человек.0007 подключения к общественной канализации и насосные станции .

Градиент 1 к 80 подходит для начала расчетов схем трубопроводов. Если градиент меньше 1 на 110, то труба все равно может засориться, если твердые частицы замедлятся и застрянут.

Градиент может быть определен как падение, деленное на расстояние. ГРАДИЕНТ = ПАДЕНИЕ / РАССТОЯНИЕ

Если 48-метровый участок дренажной трубы имеет уклон 0,60 м, уклон будет рассчитываться следующим образом.

Градиент = 0,60 / 48 — Градиент = 0,0125

Это можно преобразовать в градиент, записанный как отношение.
Градиент = 1 / 0,0125 = 80.
Градиент = 1 из 80

Падение

Падение в трубе может быть определено как вертикальная величина, на которую труба падает с определенного расстояния. Расстояние может быть между секциями трубы или между люками. На приведенной ниже диаграмме показано падение трубы и расстояние.

ПАДЕНИЕ = УГОЛ Х РАССТОЯНИЕ

Например, рассчитайте падение на 50-метровом участке трубы с загрязненной водой, если уклон должен быть 1 к 80.

Градиент 1 из 80 преобразуется в число вместо отношения — 1/80 = 0,0125
Падение = 0,0125 x 50
Падение = 0,625 метра или 625 мм.

Предыдущую диаграмму можно дополнить, добавив градиент трубы.

Перевернутые уровни

Перевернутый уровень трубы — это уровень, берущийся снизу внутренней части трубы, как показано ниже.

Уровень в верхней части трубы = обратный уровень + внутренний диаметр трубы + толщина стенки трубы. Это может быть необходимо использовать в расчетах, когда измерения уровня проводятся от венца трубы

Люки

Люк или смотровая камера необходимы для получения доступа к дренажной системе для ряда задач по техническому обслуживанию, включая разблокировку дренажа, аварийную очистку , прокладку или осмотр. Крайне важно, чтобы ваша дренажная система была спроектирована с учетом соответствующих смотровых колодцев , перехватчиков и соединений.

Люки могут быть изготовлены из кирпичной кладки или сборного железобетона. Иногда для формирования люка используется несколько сборных железобетонных колец, что ускоряет процесс строительства на месте. Для облегчения доступа рабочих могут потребоваться ступени, если люк глубиной менее 1,0 метра.

Люки и смотровые колодцы также изготавливаются из ПВХ. Камера доступа обычно недостаточно велика, чтобы в нее мог попасть человек, но подходит для доступа с помощью чистящих стержней или шланга и используется для бытовых целей. Обычный размер пластиковой камеры доступа составляет 450 мм в диаметре.

Для внутреннего рынка можно использовать крышки из пластика, стекловолокна или оцинкованной стали, но в местах пересечения дорог требуются крышки из чугуна.

Люк с задним отводом используется в местах с уклоном уровня поверхности, как показано ниже. Если подземная канализационная труба должна оставаться под землей, она должна следовать среднему уклону уклона. Это неизменно означает, что уклон трубы становится слишком крутым, что приводит к тому, что твердые частицы остаются в трубе, вызывая закупорку. Для решения этой проблемы был разработан задний люк.

Внутренние вертикальные отрезки трубы можно использовать как более простой способ сооружения люка с задним отводом.

Дополнительную информацию и рекомендации см. в следующем документе.

Щелкните здесь, чтобы открыть PDF-файл Строительных норм и правил 1991 г. — Утвержденный документ по дренажу и удалению отходов

Работы поверхностного дренажа (канавы, каналы, трубопроводы)

Описание

Поверхностные дренажные работы используются для сбора и направления поверхностного стока контролируемым образом, чтобы свести к минимуму количество поверхностных вод, стекающих на фактически или потенциально неустойчивые склоны.

Поверхностные дренажные работы особенно важны в верхней части склона для перехвата стока и уменьшения потока поверхностных вод, стекающих вниз по поверхности склона. Это может быть достигнуто за счет открытых канав в начале склона.

Канавы на основном оползневом теле служат для отвода местного поверхностного стока и любых вод, образующихся при проведении глубинных дренажных работ.

Различные типы канав используются для отвода поверхностного стока. Сечение рвов обычно трапециевидное, хотя мелкие могут быть V-, U-образными или полукруглыми; их размеры варьируются в зависимости от ожидаемого стока, потребности в открытом водохранилище, риска береговой эрозии, необходимости размещения строительного или ремонтного оборудования и имеющихся средств для обслуживания (рис. 1 и 2 и таблица 1).

Рисунок 1: Типичное расположение открытых канав
(источник: ftp. fao.org.pdf)Рисунок 2: Типичное расположение открытых канав
(источник: ftp.fao.org.pdf)

Уклон канавы должен составлять не менее 2 %, чтобы обеспечить быстрый сток от потенциально нестабильных зон и способствовать самоочищению от сносимого ветром или другого мусора, который может скапливаться, вызывая местное засорение. и разлив.

Канавы должны быть облицованы для сведения к минимуму эрозии и неконтролируемой инфильтрации. Облицовка может состоять из монолитного или сборного бетона, каменного щебня (Рисунок 3), каменной наброски, габионных матрацев или корзин, специального геотекстиля или геокомпозитов, оцинкованной стали или полутруб из ПВХ. Гибкие, самовосстанавливающиеся футеровки или трубы следует использовать в местах, подверженных растрескиванию и деформации.

Рис. 3: Открытый ров, выложенный каменным камнем, Гимиллан № Cogne (AO), Италия (фото: G. Vaciago, SGI-MI)

При использовании проницаемой облицовки она должна сочетаться с непроницаемой геомембраной для минимизации инфильтрации. Геомембраны также могут использоваться сами по себе для временного или аварийного применения, но они легко повреждаются ветром и прямыми солнечными лучами и обычно не должны использоваться сами по себе для постоянного применения.

Техника должна быть адаптирована к грунтовым условиям и местным технологиям; пример приводится Андерсоном и Холкомбом (2004; 2008), которые описывают разработку и применение на уровне общины надлежащих методов дренажа с использованием доступных на местном уровне технологий в Сент-Люсии, Вест-Индия, состоящих из канав, облицованных специальным пластиком, удерживаемых в место с помощью проволочной сетки (рис. 4).

Рисунок 4: Дренажная система STAR ^TM , установленная жителями Сент-Люсии, Вест-Индия
(источник: Anderson and Holcombe, 2008)

Методы проектирования

Канавы должны иметь достаточную пропускную способность для отвода дренажных вод во влажный период; однако иногда их делают шире, чем необходимо, чтобы создать больше места для хранения в открытой водной системе. Такое временное хранилище является хорошим способом уменьшения пикового оттока с территории, возникающего после проливных дождей. Таким образом, снижается требуемая мощность сооружений ниже по течению, таких как более крупные водотоки, водопропускные трубы и насосные станции.

Канавы часто относительно недоступны и требуют меньшего обслуживания, чем это было бы целесообразно. Соответственно, рекомендуется проектировать их с большим свободным бортом, чтобы свести к минимуму риск засорения и разлива.

Ступени или другие системы рассеивания энергии должны использоваться на подошве крутых участков и на их подошве, чтобы предотвратить чрезмерную скорость потока и возникающую в результате эрозию.

Критерии функциональной пригодности

Тип движения
Дескриптор	Рейтинг	Примечания
Осень	1	Наиболее подходит для всех типов горок и, в зависимости от обстоятельств, для потоков. В спредах полезно только в качестве исправления, а не в качестве превентивной меры.
Опрокидывание	0
Слайд	8
Спред	4
Поток	7

Глубина движения
Дескриптор	Рейтинг	Примечания
Поверхностный (	8	Обычно применяется к оползням любой глубины, но относительная эффективность снижается с увеличением глубины движения.
Мелководье (от 0,5 до 3 м)	8
Средний (от 3 до 8 м)	6
Глубокий (от 8 до 15 м)	3
Очень глубокие (> 15 м)	0

Состояние грунтовых вод
Дескриптор	Рейтинг	Примечания
Артезианская	5	Применяется независимо от состояния грунтовых вод. Не дренирует грунтовые воды. Воздействие на уровень грунтовых вод только косвенное за счет снижения инфильтрации.
Высокий	7
Низкий	6
Отсутствует	4

Критерии надежности и выполнимости

Критерии	Рейтинг	Примечания
Надежность	8	Влияние на стабильность только косвенное. Надежность в долгосрочной перспективе может ухудшиться из-за дальнейшего перемещения или плохого обслуживания.
Осуществимость и управляемость	10	Простая техника. Потенциальные преимущества и пределы применимости хорошо известны.

Соответствие срочности и последствиям

Каталожные номера

• Андерсон М.
