Система отопления Ленинградка в частном доме своими руками

Здесь вы узнаете:

• Виды системы отопления «Ленинградка»
• Схема отопления «Ленинградка» в частном доме
• Преимущества и недостатки «Ленинградки»
• Монтаж системы отопления «Ленинградка»

Однотрубные системы отопления обладают простотой и характеризуются дешевизной в прокладке. Они предназначены для обогрева небольших домовладений, где длина горизонтальных участков не превышает 30 метров. Недостатком их является заметное остывание теплоносителя на входе в последнюю батарею. Поэтому в последней комнате всегда холоднее, чем в остальных. Проблему решает система отопления «Ленинградка», суть которой является модернизация стандартной однотрубной системы.

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

• Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
• Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
• Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

• Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
• Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
• Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

Создавая своими руками отопление частного дома с двумя этажами или одним по схеме «ленинградка», можно создать как закрытую, так и открытую систему. В открытых отопительных системах используется естественная или принудительная циркуляция – особой разницы тут нет. Принудительная циркуляция сможет обогреть дом большей площади и обеспечить равномерный прогрев комнат. Что касается естественной циркуляции, то она проще и дешевле.

Рассмотрим три схемы «Ленинградки» в частном доме:

В «Ленинградке» с естественной циркуляцией обязательно должен быть уклон труб и нижнее подключение радиаторов.

• Открытая с естественной циркуляцией теплоносителя – схема включает в себя отопительный котел, трубы, радиаторы с байпасами и кранами, расширительный бачок открытого типа. Это самый простой и доступный вариант, подразумевающий использование напольного котла;
• Открытая с принудительной циркуляцией теплоносителя – все тоже самое, только сюда прибавляется циркуляционный насос. Никакого дополнительного оборудования не нужно;
• Закрытая с принудительной циркуляцией – схема включает в себя котлы любых конструкций (в том числе и двухконтурные), трубы, радиаторы с байпасами и кранами, группу безопасности (термоманометр, спускник воздуха и предохранительный клапан), циркуляционный насос и герметичный бак.

Как мы видим, в последнем случае затраты получаются весомыми – нужно приобрести подходящий котел, группу безопасности, расширительный бак и насос.

Какую систему выбрать – решать вам. Следует отметить, что закрытая схема отличается возможность применения теплоносителей любого типа. Также она не требует контроля уровня теплоносителя. Что касается применения принудительной циркуляции, то она вызывает дополнительные расходы на электроэнергию.

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

• Минимум расходов на модернизацию системы;
• Равномерный прогрев помещений;
• Возможность регулировки температуры в помещениях;
• Отсутствие затрат на дополнительное оборудование;
• Легкость в монтаже.

Не обошлось и без определенных недостатков:

• Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
• Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
• Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

Обратная труба отопления проходит на том же уровне, что и подающая, но по другим стенам (в двухтрубных системах она возвращается параллельно, вблизи пола). Возвратившись к отопительному котлу, теплоноситель снова нагревается и отправляется на второй круг. А домочадцы получают возможность насладиться теплом и уютом.

схема, плюсы и минусы однотрубной системы отопления

0

Ленинградская система отопления для частного дома

5 (100%) голосов: 3

Для того, чтобы эффективно обогреть небольшое по размеру помещение, не обязательно применять дорогие технологии. Сегодня очень часто используется Ленинградская система отопления, получившая широкую известность во времена Советского Союза.

• Принцип функционирования
• Схема однотрубной Ленинградской системы горизонтального типа
• Вертикальные схемы Лениградки
• Плюсы и минусы

«Ленинградка» — это система отопления однотрубного типа, которая очень простая и недорогая. В этой статье мы расскажем обо всех особенностях Ленинградской системы отопления.

Принцип функционирования

Если сравнить нынешнюю «Ленинградку» с той, что была 30 лет назад, то, конечно, благодаря современным технологиям теперешняя однотрубная система является более усовершенствованной с обширным функционалом.

Традиционная «Ленинградка» — это система отопительных приборов (сюда входят конвекторы, радиаторы и др.), которые соединены единым трубопроводом.

По такой системе беспрепятственно движется теплоноситель — вода или антифриз.

Основным элементом обогрева является котел. Радиаторы размещаются по периметру дома вдоль стен.

Об особенностях принудительной циркуляции теплоносителя можно прочитать здесь.

Подобная отопительная система подразделяется на два вида, исходя из того каким образом располагается трубопровод. Выделяется: горизонтальная и вертикальная.

Трубопровод системы может быть размещен как снизу, так и сверху. Практика показала, что наиболее высокая эффективность обогрева достигается в случае, когда трубы расположены вверху. Но за-то нижние гораздо легче устанавливать.

Для нижнего подключения приборов нужен насос, из-за этого немного снижается экономичность оборудования.

Если же предпочтение отдается верхнему способу размещения, тогда здесь стоит быть очень внимательным, от точности расчет на этапе проектирования будет напрямую зависеть эффективность работы отопительного котла.

Однотрубная Ленинградская отопительная система может применяться для небольших по размеру одно-, двухэтажных жилых построек, оптимальное количество радиаторов составляет 4-5 штук.

Если в действие приведено больше батарей (7-8), тогда нужно произвести расчеты конструкции с высокой точностью, чтобы не было никаких погрешностей. Если число радиаторов в доме начинается от 10 и более, тогда смысла в “Ленинградке” нет, вся ее эффективность в таком случае будет сведена к нулю.

Схема однотрубной Ленинградской системы горизонтального типа

Для такой системы отопления как Ленинградка, устанавливаемой в частном доме, обычно используют горизонтальную схему. Осуществляя монтаж по горизонтальной схеме. необходимо принимать во внимание тот факт, что все обогревательные элементы (батареи) размещаются на одном уровне, а устанавливаются они вдоль стен по периметру обустраиваемого помещения.

Система отопления может быть открытого типа и закрытого, с естественной и принудительной циркуляцией теплоносителя.

Для примера рассмотрим самую простую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Горизонтальная схема системы отопления открытого типа с принудительной циркуляцией

Стрелки указывают направление движения теплоносителя.

Посмотрев на схему, представленную на рисунке, вы увидите, что составными элементами системы являются:

1. Отопительный котел, который подсоединяется к системе подачи воды и к канализационным сетям (обозначен 1).
2. Расширительный бачок (3) с патрубком (2) – именно благодаря этому бачку система и именуется открытой. Совместно с расширительным баком установлен патрубок, из которого вытекает лишнее количество жидкости при заполнении контура, и воздух, который образуется при закипании жидкости в котле.
3. Циркуляционный насос (4), он располагается на обратном трубопроводе. Это устройство отвечает за циркуляцию воды по контуру.
4. Трубопровод подачи горячей воды (14) и трубопровод отвода охлажденного теплоносителя (9).
5. Радиаторы (8) с установленными кранами Маевского (7), непосредственно через них спускается воздух.
6. Фильтр (12), вода протекает через него до того, как попадет в котел.
7. Два шаровых крана (11) — когда открывается один из них, система заполняется теплоносителем-водой до самого патрубка. Второй является секретным, он отвечает за слив воды из системы в канализацию (10).

Батареи на схеме подключены трубопроводом снизу, однако можно и выполнить диагональное подключение, оно отличается более высокой эффективностью и теплоотдачей.

Как рассчитать объем расширительного бака?

Теперь перейдет к горизонтальной схеме закрытого типа, где движения теплоносителя осуществляется принудительно.

Горизонтальная схема системы отопления закрытого типа с принудительной циркуляцией

Если сравнить закрытую систему с открытой, то первая находится под давлением, это обусловлено тем, что расширительный бачок здесь — закрытый. Также в комплектацию системы входит панель контроля и управления. Она выполнена из корпуса, на который монтируются следующие элементы:

• предохранительный клапан: осуществляя выбор этой детали, необходимо учитывать технические характеристики котла. Если терморегулятор деформируется или вовсе выйдет из строя, то через клапан уйдут излишки воды, тем самым давление в системе снизится;
• воздухоотводчик, данный элемент отвечает за отведение ненужного воздуха из системы. Если система терморегуляции будет сломана, то при закипании жидкости в котле образуется лишнее количество воздуха, которое автоматически удалится через воздухоотводчик;
• манометр, этот прибор отвечает за контроль и изменение давления в системе. Оптимальные показатели давления равняются 1,5 Атм., однако показатель может быть другим — чаще всего он зависит от параметров котла.

Вертикальные схемы Лениградки

Ленинградская система отопления вертикального типа больше всего подходит для небольшого двухэтажного дома. Такие системы также бывают открытыми и закрытыми с естественной и принудительной циркуляцией.

На примере рассмотрим схему вертикального типа с естественной циркуляцией закрытого типа.

Схему вертикального типа с естественной циркуляцией закрытого типа

Подобная схема — непростая, в процессе воплощения в реальность такой идеи можно столкнуться с рядом сложностей.

Трубопровод устанавливается в верхнем участке стены под конкретным углом по направлению движения воды. Из котла теплоносителя направляется в расширительный бак, откуда под давлением он протекает по трубам и радиаторам.

Для того, чтобы система подобного типа отличалась высокой производительностью, следует разместить котел так, чтобы он находился ниже того уровня, где стоят радиаторы.

Помимо этого, в схеме может предусматриваться возможность изъятия радиаторных батарей без остановки системы отопления за счет установки на трубопровод байпасов с игольчатыми клапанами и шаровых кранов.

Особенности лучевой разводи труб отопления.

Плюсы и минусы

Как и любая другая отопительная система, “Ленинградка” имеет преимущества и недоработки.

Если говорить о плюсах, то в первую очередь, стоит отметить ее низкую стоимость.

Для осуществления монтажа такой системы требуется гораздо меньше материалов, чем для систем двухтрубного типа.

Подобной системе свойственны значительные потери тепла, однако, это проблема сегодня решаема. Установив дополнительные шаровые краны, балансировочные вентили, воздухоотводчики, вы значительно сможете увеличить эффективность функционирования системы.

Теперь перейдем к минусам.

Во-первых, вам не удастся осуществлять контроль над нагревом каждого радиатора. Такая опция возможно исключительно в отопительных системах двухтрубного типа.

Еще один существенный недостаток — это то, что для максимально эффективной циркуляции теплоносителя требуется установка циркуляционного насоса.

Третий минус заключается в том, что для “Ленинградки” нужен исключительно вертикальный разлив. То есть бак расширителя должен быть размещен только на чердаке.

Таким образом, можно сделать вывод, что Ленинградская система отопления заслуживает внимания. Однако, выбирая такую систему обогрева для частного дома, необходимо учесть все плюсы и минусы и хорошенько обдумать будет ли она целесообразной конкретно в вашем случае. Всегда можно проконсультироваться со специалистами и получить профессиональное заключение.

Теги: монтаж системы отопления

обзор лучших вариантов и их сравнение между собой

Вы строите новый или ремонтируете старый дом, и дело дошло до системы отопления? Не знаете, какой тип проводки лучше выбрать? Правильно спроектированная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта зимой, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости доводки и эстетических вопросов. В этой статье мы подробно разберем все возможные виды систем отопления, приведем и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможность их модификации.

Содержание статьи:

• Типы систем частного газового отопления
  • Однотрубные и двухтрубные схемы подключения
  • Открытые и закрытые системы
  • По типу отопительных приборов
  • По типу циркуляции теплоносителя

  90 009 Горизонтальная и вертикальная разводка

• Дополнительное оборудование — преимущества и недостатки
• Лучшие схемы двухэтажного дома
  • Ленинградка однотрубная — надежно и дешево
  • Петля Тихельмана с принудительной циркуляцией
  • Подключение коллекторов и смешанные системы
  • Вертикальная гравитационная схема
• Выводы и полезное видео по теме

Виды частных систем газового отопления

Есть много параметров, определяющих тип системы отопления, как основного теплогенератора – это только первый шаг. Можно оборудовать контур отопления, соединив все приборы одной трубой, или провести отдельные линии подачи и обратки.

Также строение системы зависит от используемых отопительных приборов, таких как расширительный бак, планировки и площади дома. Кроме того, можно разделить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения электроэнергии и многое другое.

Правильно спроектированная и установленная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа системы мы рассмотрим ниже.

Одно- и двухтрубные схемы подключения

Внутри этих двух типов можно выделить 5 схем подключения.

Рассмотрим их в порядке возрастания сложности и стоимости:

1. Простая однотрубная.
2. Однотрубная «Ленинградка».
3. Двойной тупик.
4. «Петля Тихельмана».
5. .

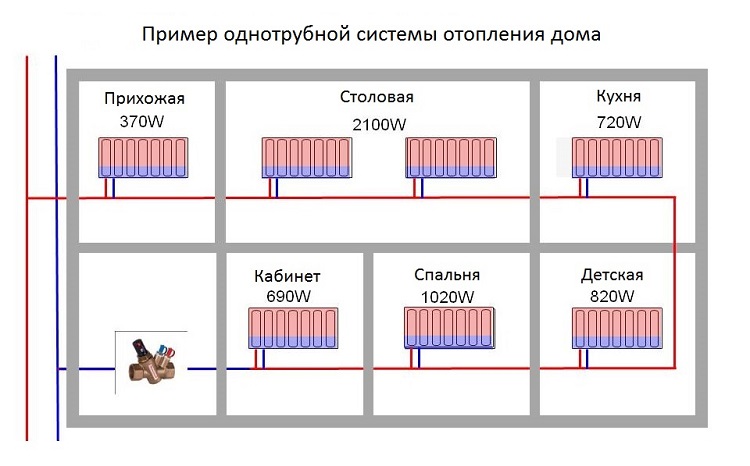

Простейшее подключение радиаторов подразумевает попадание теплоносителя во второй радиатор только после прохождения первого и так далее. В такую ​​систему можно включить и теплый пол – он подключается последним, от обратки самой дальней батареи.

Этот вариант позволяет максимально сэкономить на трубах, фитингах и арматуре, а также гарантирует прохождение теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, его легко оборудовать возможностью естественной циркуляции.

Однако у такой системы есть серьезный недостаток: температура с каждой батареей заметно снижается, и отрегулировать ее невозможно. Если терморегулирующий клапан ограничивает температуру подачи к первому радиатору, то температура во всех снижается пропорционально — частично помогает только увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь солидная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «ленинградка», предусматривает на каждый радиатор. Таким образом, часть охлаждающей жидкости проходит мимо радиатора, а в соседний попадает более горячая смесь.

Установкой регулирующей и запорной арматуры на подаче, обратке и байпасе каждой батареи можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, то получится система, средняя по цене и функционалу между простой однотрубной и двухтрубной — достаточно популярное решение.

Двухтрубная система предполагает разделение подачи и обратки на две отдельные трубы, подсоединенные к каждому радиатору. Материалов потребуется гораздо больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество аккумуляторов.

Тупиковые ответвления удобно прокладывать там, где нет возможности окольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается противоположным, а потому есть шанс, что вода пойдет по пути наименьшего сопротивления и замкнет круг циркуляции через первый радиатор, а в остальные вообще не попадет.

Проблема решается применением балансировочных клапанов, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Для комбинирования можно использовать разные комбинации: здесь в подвале тупиковые ответвления, на первом — петля Тихельмана, а на втором — подключение коллектора

Петля Тихельмана — самое удачное и популярное решение по соотношению цена-эффективность. Его отличие в том, что направление потока на подаче и обратке параллельное, поэтому через какую бы батарею не проходил теплоноситель, длина окружности циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате все батареи нагреваются равномерно, но каждую из них можно отдельно регулировать или полностью отключать, не влияя на работу системы.

Коллекторная схема подразумевает наличие двух коллекторов, на подачу и обратку, от которых лучами отделяются пары труб к каждому отопительному прибору. Для лучшей производительности располагают так, чтобы расстояние от него до каждого отопительного прибора было примерно одинаковым. Обычно на каждом этаже устанавливается отдельный коллектор.

Только в такой системе к каждой батарее будет подаваться теплоноситель одной температуры, и именно такой проще всего контролировать и изменять мощность нагрева отдельных точек.

Основным недостатком балочной схемы соединения является необходимость большого количества труб, что не только удорожает, но и усложняет монтаж. С другой стороны, подключение таких систем полностью скрыто и выглядит эстетично.

Еще один важный момент — коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже с энергонезависимым котлом отопление отключится, как только погаснет свет и остановится насос.

Для настройки балочной системы не нужно подходить к каждому устройству: все краны собраны в коллекторном шкафу, нужно только точно их пометить при подключении

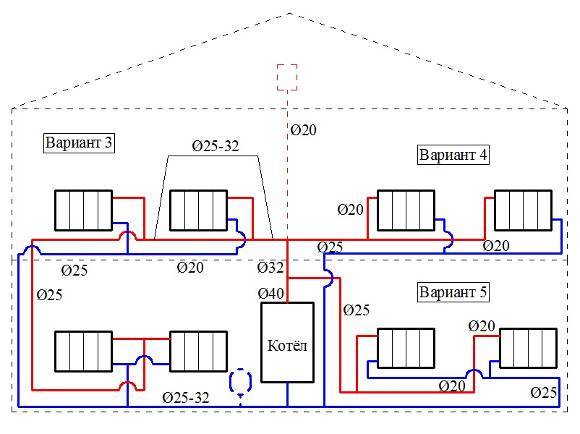

Часто в двухэтажных домах применяют разные схемы разводки отопления по разным помещениям в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме практически не используются однотрубные проекты с одной подводящей трубой, потому что последние радиаторы в схеме работают крайне неэффективно. В зависимости от площади дома каждому этажу, нескольким или даже каждой комнате соответствуют индивидуальные контуры.

Также принято разделять радиаторный контур от теплого пола, в связи с необходимостью разных рабочих давлений и температур.

Разделение подачи от котла на разные контуры может осуществляться через гидрострелку, коллектор или их комбинацию. Первый обеспечивает потоки разного давления и температуры для разных систем, второй эффективен для схем с однотипными устройствами, например радиационного подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает на наличие контакта теплоносителя с воздухом, и определяется типом.

Расширительный бак компенсирует увеличение объема жидкости при нагреве, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объема, заполняясь до разных уровней. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак следует устанавливать в самой высокой точке системы. В двухэтажном доме, как правило, это вершина подкормочного стояка.

Недостатков у такой системы много. Теплоноситель контактирует с открытым воздухом, а значит, испаряется и обогащается кислородом. В результате заливать такую ​​систему антифризом запрещено, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные заторы. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении на 2 этаже замаскировать его проблематично.

В современные газовые котлы уже может быть встроен закрытый расширительный бак – это экономит место и упрощает подключение

Бак расширительный закрытый герметичный, состоит из двух камер, разделенных мембраной. Работает за счет способности воздуха сжиматься: при нагреве системы вода занимает большую часть емкости, давление в воздушной камере повышается. При охлаждении именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любом месте системы, чаще всего на обратке, перед насосом. Система с закрытым баком абсолютно герметична, ее можно заполнить даже ядовитым раствором этиленгликоля. Даже обычная вода в этих условиях постепенно очищается от примесей и растворенных газов, превращаясь почти в идеальный теплоноситель.

По типу отопительных приборов

В одну систему отопления могут входить разные приборы: радиаторы, теплый пол, конвекторы и другие. Их можно комбинировать даже по простейшей однотрубной схеме, но при гравитационном типе циркуляции лучше использовать обычные батареи.

Все встраиваемые в пол отопительные приборы называются конвекторами. В них теплообмен происходит за счет циркуляции воздуха в полостях прибора

Теплый пол не только приятен и удобен, но и экономичен, так как теплый воздух заполняет нижнюю, жилую часть помещения, а остывает под потолком. Это решение особенно незаменимо, если в доме есть ребенок. Их также часто устанавливают в ванной и на кухне.

Системы, состоящие только из , можно оборудовать только в хорошо утепленных зданиях и в условиях умеренного климата, иначе на морозе в доме будет прохладно или по раскаленному полу будет невозможно ходить. Как правило, в одной схеме объединяют теплые полы с небольшим количеством радиаторов – это и красиво, и экономично, и удобно.

Радиаторы не зря пользуются наибольшей популярностью: они работают как на излучение тепла из внешней плоскости, прогревая воздух и предметы перед собой, так и по принципу конвекции, пропуская воздух через ребра.

Эффективность радиатора зависит от соединения подающего и обратного патрубков, а значит и от распределения потоков теплоносителя по секциям

Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, т.к. любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего подается от циркуляционного насоса: он создает необходимое давление, обеспечивая быстрый, эффективный и равномерный нагрев. Однако наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии отключится и отопление.

Альтернативой являются гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет увеличения плотности при охлаждении, а также под действием силы тяжести из-за наклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1) быть намного ниже. Кроме того, медленное течение оставляет на стенках системы гораздо больше осадка.

Интересна способность систем с естественной циркуляцией к саморегулировке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, увеличивается разница температур подачи и обратки, а значит расход и эффективность обогрева.

Если регулярные отключения электроэнергии — суровая реальность, а дом небольшой, лучшим решением будет система со смешанным типом циркуляции. Его план следует рассчитать, как для самотечной системы – с уклонами труб, котлом в нижней точке и т. д.

Для установки циркуляционного насоса предусмотрен специальный «карман» — байпас перед котлом; переключение типа циркуляции осуществляется с помощью кранов

В такой системе можно установить теплые полы, но работать они будут только при включенном насосе.

Горизонтальная и вертикальная разводка

В двухэтажном доме не получится обойтись только горизонтальными трубопроводами — хотя бы один стояк должен подавать теплоноситель на второй этаж. Но тип проводки в целом этого не меняет.

Горизонтальная проводка может быть выполнена в пределах каждого этажа. При нем трубы соединяют все радиаторы одного уровня в единый контур. Он самый универсальный и популярный, может быть реализован с любой планировкой.

Различают также верхнюю и нижнюю разводку, которая относится к вертикальной части трубопровода. Для систем с самотечной циркуляцией только топ

Представьте себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирного дома. Планировка каждого этажа, в том числе расположение радиаторов, идеально им соответствует. Каждая батарея соединена стояком с таким же от соседей снизу и сверху, но горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет разместить все радиаторы ровно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. Кроме того, стояки легче замаскировать, чем горизонтальные трубы.

Однако при монтаже системы придется многократно пересекать этажи, а это сложнее, чем провести трубу через стену.

Дополнительное оборудование – преимущества и недостатки

Любой контур отопления можно усовершенствовать, добавив клапаны регулирования температуры для регулировки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура и другие дополнительные устройства.

Краны Маевского и воздушники вверху каждого стояка обязательны в системах с закрытым расширительным баком. Каждое дополнительное устройство делает систему более эффективной, экономичной, дает возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только удорожает ее стоимость, но и значительно повышает риск поломки

Используйте только необходимые компоненты, ведь чем меньше юнитов, тем меньше вероятность выхода одного из них из системы и остановки системы.

Лучшие схемы двухэтажного дома

В каждом случае необходимо разработать индивидуальный проект отопления, который обеспечит эффективную и экономичную эксплуатацию.

Чтобы сделать правильный выбор, необходимо учитывать такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный обогрев;
• стабильность электроснабжения и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов — теплые полы или стены в отдельных комнатах или во всем доме и др.
• планировка помещений — возможна ли проводка по периметру;
• Требования к конструкции и стадии ремонта. Во многих случаях все трубы, а иногда и отопительные приборы можно спрятать в пол и стены;
• смета — смета на обустройство отопления в одном доме может отличаться во много раз и в десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: иногда примитивные более надежны и не менее эффективны, и нет необходимости в доводке

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и настроить ее под свою планировку.

Однотрубная Ленинградка — надежно и дешево

Такая однотрубная схема является одной из самых дешевых, простых и старых, но актуальных и популярных по сей день. Использование только радиаторов позволяет обеспечить смешанный тип циркуляции в случае отключения электроэнергии. Для этого газовый котел должен быть энергонезависимым, все трубы должны идти с уклоном 5 – 10 мм на 1 метр.

Для облегчения регулировки можно поставить термостаты на подачу каждой батареи, регулирующие вентили на байпас батареи. Дополнительный вентиль на стояке даст возможность отключить отопительный контур отдельного этажа.

Теплый пол можно включить в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако в этом случае разделение потоков должно проходить через термосмеситель или так, чтобы пол не нагревался в морозы до 70 – 80°С, как батареи.

Также учтите, что при отключении питания будут работать только батареи, а в строго горизонтальной схеме теплого пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разного диаметра: подвод от котла к разделению на отдельные этажные контуры — наибольшей толщины, этажные магистрали — среднего, подключение радиаторов — наименьшего диаметра

Основное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м ² Не прогревается при естественной циркуляции теплоносителя. Такая система спасет только от разморозки труб и поломки теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже при принудительной циркуляции такую ​​схему отопления практически невозможно настроить, если в нее входит более 5 – 7 батарей. То есть для удобства использования в большом доме необходимо разбить цепь на большее количество цепей.

Подробнее об устройстве однотрубной системы отопления Ленинградки можно прочитать в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, данная схема подключения обеспечивает максимально эффективную работу и удобную регулировку каждого радиатора при сравнительно небольшой стоимости материалов.

Система может охватывать весь дом одним контуром, разделяться на 2 контура по этажам, как на схеме, или использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании; при необходимости часть батарей можно отключить или даже демонтировать без остановки котла

Современные системы радиаторного отопления часто обустраивают по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур могут быть включены приборы разных типов: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только отопительных контуров, но и для индивидуального подключения каждого прибора является наиболее современным и удобным в использовании решением.

Имеет ряд преимуществ:

• красиво — все трубы спрятаны в полу и стенах;
• удобно — регулировка любого устройства в распределительном шкафу;
• эффективно – на все приборы подается одинаково горячий теплоноситель, но каждый из них греет ровно столько, сколько вам нужно;
• универсальные — к одному коллектору можно подключать устройства разных типов независимо от компоновки.

Основным недостатком данного решения является высокая стоимость как материалов, так и монтажа. Труб понадобится гораздо больше, чем при любой другой схеме подключения, а прокладка коммуникаций по полу, особенно если бетонная стяжка уже залита, обойдется недешево.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда на подаче и обратке применяют трубы разного цвета, красного и синего цвета

В двухэтажных домах, как правило, в центре каждого этажа устанавливается один коллектор, но при большом количестве отопительных приборов и коллекторов может быть и больше. Для систем теплого пола используют отдельные коллекторы, с более низкой температурой теплоносителя.

Гравитационная схема вертикальная

Помимо описанных стандартных вариантов встречаются и более экзотические, вроде вертикальной двухтрубки с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а в роли коллектора выступает большой расширительный бак под крышей, обеспечивается максимально эффективный и равномерный обогрев даже без использования насоса.

При обустройстве такой системы очень важно использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и обратки должна быть самой толстой; стояки, питающие 2-й этаж, несколько тоньше, их нижняя часть, на 1-м этаже — еще меньшего диаметра, а патрубки подключения радиаторов наименьшего сечения.

Выводы и полезное видео по теме

Как двухтрубная схема реализована на практике в 2х этажном доме можно посмотреть в этом видео:

Об устройстве комбинированной системы с радиаторами и теплым полом можно узнать здесь:

А это видео будет полезно тем, кто собирается оборудовать отопление с гравитационным или смешанным типом циркуляции:

Подведение итогов , можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае необходимо учитывать множество факторов и расставлять приоритеты. Мы постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ею довольны и что бы вы хотели изменить? Присоединяйтесь к обсуждению ниже.

Как выполнить качественный вариант монтажа электропроводки частного дома

• Начало работ
• Типы систем отопления
• классификация проводки
• Выбор трубок
• Однотрубная проводка
• Двухтрубный
• коллекторная проводка
• КПД циркуляционного насоса системы отопления
• естественная циркуляция
• Двухэтажное здание

Каждый мечтает о таком жилье, которое будет находиться на значительном удалении от городской суеты. Но при этом необходимо создать тот комфорт, который понравится всем живущим. В первую очередь стоит позаботиться об отопительной системе, произведя ее качественный монтаж. Особое внимание придется уделить расположению котла и реализации конкретного варианта прокладки проводки отопления в частном доме для самых разных условий. Плюсы и минусы типовых схем, их использование при разных видах циркуляции теплоносителя.

Начало работ

Когда осуществляется устройство системы отопления в частном доме своими руками, в первую очередь следует уделить внимание тщательному анализу всех условий, в которых будет производиться эксплуатация. Не малую роль играют площадь отапливаемого помещения, выбор котла, трубопровода, его диаметр и материал, а также вид топлива.

Но самое главное в этом деле, в котором нуждается каждый владелец частного дома – экономичность и отличный уровень теплоснабжения. Каждая комната должна быть прогрета мгновенно и до нужной температуры. Для этого подбирают не только саму систему, но и отопление и электропроводку в доме.

Типы систем отопления

Существует достаточное количество систем отопления, различающихся по разным критериям. Если брать принцип протока теплоносителя, то они будут делиться на:

1. обязательные. Для раздачи воды по трубам системы отопления используется электрический. За его счет и работает весь комплекс. Чаще всего при покупке бойлера в его комплект будет входить встроенный насос. Но стоит обратить внимание на возможность, в зависимости от поставки оборудования. Тепло нельзя распределять по несущей системе, если произошла авария и потеря сети.
2. гравитация. Их по-разному называют самотечными. То есть теплоноситель направляется на радиатор котла самостоятельно. присутствует принцип конвекции. Замена холодной жидкости на горячую. Единственным ее недостатком является то, что существует определенное ограничение на максимальное количество радиаторов, подключаемых к системе. Она не сможет полноценно осуществлять нагрев воздуха в коттедже в несколько этажей и с большим количеством места. Но нет подключения к блоку питания, что можно отнести к ряду положительных качеств.

После того, как мы определились с выбором того или иного варианта системы отопления, необходимо обратить внимание на вариант электропроводки. Чаще всего он играет главную роль в функционировании всей системы отопления.

Классификация электропроводки

Типы систем отопления различаются по циркуляции, количеству трубных контуров и типу устройства. Различные виды разводки и способы подключения теплообменников. Рассмотрим варианты монтажа контуров отопления в частном доме, рекомендации по обвязке.

Существует четыре категории электропроводки, применяемой в частном домовладении.

• Однотрубная разводка отопления в частном строении. Говоря простыми словами, в данном случае происходит последовательное подключение батареи к трубе, идущей от котла. В таком порядке, в зависимости от удаленности от котла, и будет происходить разводка теплоносителя. Следовательно, чем дальше от источника тепла расположен радиатор, тем он будет холоднее. Отсутствие неровностей, характерных для конкретной комнаты в частном доме.
• Двухтрубный. Кроме того, от нагревательных элементов идет прямая труба с подводом горячего теплоносителя к котлу, получившая название «бак-линия». Уже есть равномерная передача тепла ко всем компонентам системы. Воздух становится комфортным в каждой комнате. должен знать, как правильно сделать разводку отопления.

  Двухтрубная система

• Коллектор. Коллектор устанавливается не только в каждой отдельной комнате, но и на этаже, если их в частном доме больше одного. В последствии сделал их подключение к котлу при помощи пары трубок. Так выглядит правильная разводка отопления у некоторых профессионалов.
• излучение. Труба с теплоносителем поднимается на высоту, где это возможно. Иногда даже производилась ее установка на чердаке. Именно от нее и будут направляться к вашим батареям своеобразные отдельные трубы с горячим носителем. Он напоминает «луч», от чего проводка имеет такое название.

В любом из представленных случаев просто необходимо знать, как сделать разводку отопления.

Выбор труб

Перед тем, как сделать разводку отопления в частном доме, определитесь с материалом самих труб. У каждого из этих вариантов есть свои плюсы и минусы, на которые стоит обратить внимание при покупке.

Самый маленький вариант из популярной стали, в том числе из нержавеющей стали. Это связано с достаточным весом всей конструкции, а также сложным процессом их монтажа. Не всегда есть возможность провести правильную разводку отопления в доме своими руками. Приходится привлекать специалиста по сварке. Дополнительно необходимы резьбовые соединения (резьба). Эта работа под подогревом занимает много времени.

Невозможно рассчитать оптимальный вариант и трубы из металла, несмотря на очень простой и быстрый монтаж системы отопления. Во многом это связано с эксплуатационным периодом, когда в обязательном порядке приходится проверять все возможные металлические соединения конструкции и при необходимости осуществлять подъем. Следовательно, скрыть его, например, пол, не получится. Если вдобавок к этому постоянно «скачет» температура и давление в системе, то долго она продержаться не сможет.

Отличный вариант, но не сочтите за бюджет, будут медные трубы. Они характеризуются значительными преимуществами, в том числе коррозионной стойкостью и длительным сроком службы. Сложность заключается не только в покупке столь дорогого изделия, но и в установке. Чтобы качество оставалось высоким, лучше обратиться к специалисту.

Если рассматривать такие критерии, как экономичность и функциональность, то самым отличным вариантом будет покупка для системы отопления в частный дом труб из полипропилена. Но при выборе следует обратить внимание на использование системы отопления. Там подойдет труба с внутренней арматурой из алюминия или стеклопластика.

Однотрубная разводка

Для начала начала монтажа системы отопления с однотрубной разводкой лучше всего приобрести и установить регуляторы на батареях. Они могут быть представлены в виде клапанов или клапанов. Так будет проще распределить давление воды в системе. В дополнение к этому необязателен балансировочный клапан, находящийся на трубопроводе.

Есть два основных варианта, с помощью которых осуществляется правильная разводка отопления в частном доме. Это горизонталь или вертикаль. Первую в народе называли «Ленинградкой». Во-первых, остановимся на горизонтальном расположении. Название происходит от того, что трубопровод должен располагаться по периметру всех помещений. установка может осуществляться в пол или поверх него вдоль стены. Все будет зависеть от предпочтений исполнителя. главное, выдержать даже небольшой наклон по убыванию от котла.

Также используется для частных домов в несколько этажей. Но тут нужно понимать, как сделать разводку отопления в доме. К первому радиатору второго этажа выполнен подводящий стояк. Даже в таком случае можно управлять расходом воды и температурными режимами. Для этого на каждом этаже трубопровода осуществляется его врезка. Единственный минус использования такого варианта разводки – необходимость приобретения насоса, позволяющего осуществлять циркуляцию воды в системе. Можно конечно обойтись и без него, но в таком варианте теплоотдача сводится к минимальному показателю. Но и здесь можно выполнить разводку системы отопления своими руками.

«Ленинград»

По-другому все происходит при вертикальной разводке трубопроводной системы. Направление от котла к чердачному помещению уложено в вертикальном положении. Из него изготавливаются своеобразные ответвления каждой батареи по номерам. Использовать насос нет необходимости, так как метод считается гравитационным. После нагрева вода в нем поднимается вверх по системе, а затем опускается ниже. Основным недостатком является необходимость приобретения труб с большим внутренним диаметром. Кроме того, прикрыть систему такими компонентами будет практически невозможно.

Двухтрубная

Для правильного монтажа двухтрубной разводки системы отопления необходимо прокладывать два контура: трубу подачи теплоносителя к батареям и обратку в тепло. Для подключения самих радиаторов применен параллельный вариант. За счет такой компоновки можно опускать трубопроводы, а также самостоятельно регулировать каждый компонент. Если произвести доведение до идеала одного из них, это не повлияет на показатели всех остальных.

Эти варианты уменьшают недостатки отопительной проводки трубной системы, обладая сниженным энергопотреблением и более высокой степенью нагрева. Вся площадь помещения будет прогреваться равномерно без скачков температурных режимов.

Дополнительно произвести установку воздухоотводчиков на радиаторы, и запорный вентиль на место горячего носителя. Это позволяет контролировать температуру каждой батареи в помещении и по отдельности. Нет необходимости устанавливать на обратке клапаны.

Данный вид разводки не может обойтись без недостатков, которые проявляются в расходе материалов при устройстве системы обогрева. Ведь придется покупать в два раза больше труб по сравнению с однотрубным вариантом.

Электропроводка коллектора

Система предварительного подогрева должна производить качественную установку циркуляционного насоса. Только после этого можно устраивать подающую трубу и обратку. Если будет использоваться естественная циркуляция, ее можно не направлять в систему теплоносителя. Вначале идет подача, например, водосборник, после чего она направляется на все компоненты, прогревая воздух в помещении частного дома.

В качестве комплектующих используются вентили, которые должны располагаться на любом выходе коллектора. Несмотря на огромную изначально сумму баксов, все окупится в ближайшее время. Кроме того, есть и другие достоинства, которыми могут похвастаться данные способы обогрева проводки в доме:

• Ни один контур не вступает в связь друг с другом. В каждой комнате могут быть совершенно разные показания температуры. Если есть необходимость.

Замена

• может производиться при эксплуатации в системе отопления отдельных радиаторов по мере их выхода из системы и повторной установки. После этого останется только включить их в систему.
• подразумевается отдельный шкаф для коллектора, не значительных размеров, а вся линейка очень хорошо прячется под полом или в стенах. Все будет зависеть от интерьера.
• По этой системе можно реализовать подпольное подключение.
• Для установки можно начать процесс самостоятельно. главное, строго соблюдать последовательность всех действий.

  электропроводка коллектора

Если посмотреть на структуру разводки системы отопления, то можно сделать вывод, что это своего рода двухтрубный вариант. Единственное отличие – использование установки дополнительных деталей и узлов, которые делают всю систему более практичной и экономичной.

Это проявляется в отличной теплоотдаче от батарей в помещение, а энергопотребление значительно снижается. Срок окупаемости занимает значительно меньший временной интервал. Эти способы разводки отопления в частном доме находят все большее применение.

КПД циркуляционного насоса системы отопления

Циркуляционный насос в индивидуальной системе отопления играет важную роль. Если вам нужно быстро прогреть воздух в комнатах дома, то и КПД системы отопления должен быть высоким. Речь идет об отопительных приборах – радиаторах, системах теплого пола. Чем быстрее радиатор будет производить теплообмен между водой и воздухом, тем эффективнее будет вся система отопления.

Схема установки насоса

Индивидуальная система отопления, надо следить, чтобы радиатор отдавал тепло, он горячий, а вода в выходном отверстии радиатора небелела очень холодная. В противном случае котел будет работать на изнашивание, а это нехорошо. Здесь нам поможет циркуляционный насос, который будет поддерживать циркуляцию воды. радиатор, который будет поддерживать температуру, и вода не будет возвращаться в котел переохлажденной.

В этом случае система отопления с естественной циркуляцией больше не является неэффективной. В первую очередь из-за инерционности скорость воды зависит от температуры воды. Подождать, пока вода нагреется, а потом остынет, есть медленный и малоэффективный способ.

Циркуляционный насос включается и мы устраняем все естественные пробки, связанные с перепадом температур. В индивидуальной системе отопления циркулирует любая холодная вода- горячая все зависит от того, успела она остыть или нагреться. Вода входит и возвращается с той же скоростью в бойлер.

Что у нас есть? Снижение расхода топлива в котле. Предположим, температура охлаждающей жидкости необходима для 65*. Индивидуальная система отопления холодная вода, котел работает на максимуме. температура повышается, Вода не успевает полностью остыть за один проход системы отопления, котел уходит на урезание расходов роботами, Поддерживает температуру. Если на выходе 65* и на входе 60*, то в каждом радиаторе нагреется до 64*, а струна до 61* градуса. Так радиаторы дают полную мощность, бойлеру не приходится нагревать воду до 70*-75* градусов и выше тратить лишнюю энергию. Так же у нас есть возможность установить температуру каждого радиатора отдельно. Если у нас будет теплая комната и кухня, то температуру радиатора можно понизить, и мы получим дополнительную экономию. Циркуляционный насос, гоняющий воду для системы отопления, получает удобство, когда вам нужно установить радиатор на 35 * градусов (система отопления с естественной циркуляцией невозможна) в осенние и весенние месяцы, прохладно, но не холодно.

Циркуляционный насос индивидуальной системы отопления, прокладываем трубу малого диаметра. Вы говорите, что это даст нам? Даст экономию на покупке труб, уменьшит количество воды в системе отопления и затраты газа на подогрев воды и быстрый нагрев.

естественная циркуляция

Во всех вариантах отопительных систем с естественной циркуляцией может использоваться разводка. В нем должен быть предусмотрен расширительный бачок, для размещения теплоносителя при более высоких температурах. Это в свою очередь помогает контролировать уровень его артериального давления, исключая повреждение всего оборудования.

Подключение всех компонентов системы отопления выполняется при верхней разводке. Только в этом случае теплоноситель сможет равномерно распределиться по радиаторам отопления и передать необходимый уровень температуры внутри помещения. Здесь большое значение играет уклон проводника. Он будет предназначен для направления подачи теплоносителя. Обычно угол выбирают при сборке в 5 градусов, чего будет достаточно. Можно выделить его достоинства:

А вот недостатков гораздо больше. Основная сложность заключается в монтажных работах. Ведь здесь нужно создать постоянный уклон на всем протяжении трубопровода. Он должен сохраняться для каждого метра. Его нельзя использовать в частных домах, если общая площадь более 100 кв. В случае использования металлических труб и радиаторов со временем и вода в качестве теплоносителя приводят к коррозии. В этом случае кроме воды ничего больше в системе отопления использовать нельзя. Также в число минусов попадает большой расход трубы, при такой конструкции разводки требуется подогрев.

Дом двухэтажный

К частным домам в два этажа предъявляются определенные требования к выбору планировки и ее качественному монтажу. Наиболее универсальной в данном случае наделена двухтрубная система отопления. К большей эффективности его работы можно прийти, если перед каждым радиатором проводить регулировку бачка установки.

Можно использовать двухэтажное строение естественной циркуляции.
