Отвод грунтовых вод дренаж: Дренажные системы для отвода грунтовых вод: устройство, предназначение

Дренаж участка — 59 фото создания грамотной системы отвода воды

Находящиеся близко к поверхности подземные воды вредят фундаменту строений и делают почву непригодной для выращивания растений. Между тем, не каждый владелец земельного участка имеет возможность заказать гидрогеологическую экспертизу и построить дорогостоящую дренажную систему.

Большинство пробует самостоятельно разобраться, где и откуда происходит накопление подземных вод, и сделать дренаж участка своими руками.

К отводу подземных вод лучше приступить до начала капитального строительства и обустройства земельного участка.

В идеале дренажную систему нужно спроектировать как часть общего плана освоения земли, и возводить водоотводящую систему надо на первой стадии строительных работ.

Есть несколько типов накопления воды, для отвода которой требуется возведение специальных устройств:

Поверхностные воды

Поверхностные воды накапливаются во время таяния снега и обильных дождей, могут образоваться также от обильного полива.

Источник образования таких вод установить не трудно, и для их отвода лучше всего подойдет простейшее устройство ливневой канализации, которая состоит из открытой системы труб и отводов в сточные канавы или, в некоторых случаях, на открытый грунт.

Грунтовые воды

Грунтовые воды накапливаются под поверхностью земли в основном на участках с песчаной почвой. Объем таких накоплений меняется в зависимости от сезона. Их можно обнаружить путем рытья скважин и шурфов.

Наблюдая за открытыми ямами с водой можно взять на заметку сезонные особенности и определить максимальный уровень воды.

Как правило, больше всего грунтовых вод бывает весной после паводка. Для правильного проектирования дренажа нужно знать также откуда вода поступает и куда отводится во время понижения уровня или высыхания ямы.

В случае если уровень подземных грунтовых вод ниже уровня фундамента здания меньше чем на 50 см, нужно принять меры по гидроизоляции или перестройки строения.

Отвода воды от капитальных зданий имеет множество архитектурных решений, которые должны быть определены после консультаций со специалистами.

Для осушения земельного участка от излишков грунтовых вод создается система дренажных подземных труб, которые устанавливаются на низких уровнях и за счет этого воды двигаются по направлению их естественного стока.

Верховодка

Верховодка – это накопления подземных вод на почвах с платами водоупорной глины, слой которой мешает впитыванию.

Долгое высыхание луж, накопление воды в прорытых канавках, образование капель воды на стенах строений свидетельствуют о такой проблеме.

В случае строительных ошибок нужно будет делать обратную засыпку или перестройку фундамента, исключить наличие карманов, в которых держится вода, сделать отмостку и отводы для дождя и снега.

Для дренажа на глинистом участке, в зависимости от особенностей расположения, устраиваются террасы и подпорные стенки с водоотводящими каналами, осуществляется дополнительная подсыпка земли.

Отвод воды без дренажа

Перед тем, как задумать и сделать дренаж на участке, можно применить более простые методы отвода воды, такие как строительство ливневой канализации и отмосток здания. На наклонных поверхностях можно построить ров по верхнему периметру участка.

Решением проблемы может стать также дополнительная наружная гидроизоляция фундамента и подвальных помещений.

Способы установки дренажной системы

Открытая дренажная система представляет собой систему канав, которые прорываются по периметру участка или в его самой низкой зоне. Глубину канавок рассчитывают в зависимости от максимального объема накапливающейся воды.

Для упреждения обвала стенкам земляных канав дают уклон в 30 градусов. Такой дренаж можно построить в виде каменных или бетонных лотков, поверхность которых покрывается декоративными решетками от засорения.

Закрытые дренажные системы применяют на песчаных почвах. Это подземные трубопроводы различной конфигурации, которые отводят лишние объемы воды в специальные накопительные резервуары, в близлежащие естественные водоемы или в централизованную сточную систему.

Засыпная дренажная система возводится на глинистых и суглинистых почвах. В прорытых канавах делается засыпка из песка и гравия, которая облегчает сбор воды. На фото дренажа, проведенного на участке с глинистой почвой показано устройство такой канавы с засыпкой и отводящими трубами.

Схемы и конфигурации дренажных систем составляются в зависимости от особенностей расположения самого участка, строений на нем, наличия склонов и состава грунта.

Трубопроводы могут быть:

• кольцевыми, то есть замкнутыми в сплошную линию,
• пристенными, для отвода воды от стен строений или по периметру размеченного участка,
• лучевыми и систематическими со схемой трубопровода в виде елочек или клеток,
• пластовыми, со специальными гидроизолирующими слоями в канавах для удаления верховодки.

Для дренажных систем нужно подобрать специальные трубы подходящего диаметра и толщины. В больших системах, помимо основного резервуара, для стока устанавливаются бетонные ревизионные колодцы, которые помогают контролировать работу дренажной системы и проводить при необходимости ее очистку.

При сборке системы надо предусмотреть также уклон в сторону стекания воды.

В системе дренажа участка с высоким уровнем грунтовых вод в силу сезонных изменений может образоваться застой воды, который образует неприятную и засоряющую систему жижу.

Чтобы обеспечить сухость канав по их бокам делают приямки отстойники, дно засыпают щебнем.

Фото дренажа участка

Отвод воды от фундамента дома: грунтовые и сточные

Содержание статьи

На любом загородном участке отвод воды от фундамента дома актуален для культивирования садовых культур, повышения ресурса подземных конструкций. Комфортной эксплуатации участка обычно мешают грунтовые — подземные и поверхностные воды. Поэтому необходима дренажная и ливневая канализация, кровельный водосток, включенный в дождеприемники ливневки.

Когда нужно водоотведение

В зависимости от рельефа коттеджного поселка, отдельные участки внутри него могут возвышаться, быть вровень с соседними земельными наделами либо представлять собой бессточную замкнутую зону – блюдце. Последний вариант является худшим из возможных, отвод грунтовых вод от фундамента потребует крупных вложений. Актуально водоотведение дренами, лотками, трубами ливневки для решения следующих задач:

• ликвидация опасности всплытия – веса легких деревянных построек недостаточно для уравновешивания подъемной силы;
• разрушение динамики повышения уровня грунтовых вод (УГВ) – может быть вызвано конструктивными, планировочными, архитектурными решениями на этапе строительства;
• устранение деформаций – ликвидируются силы пучения, реставрируются фундаменты;
• защита подвальных этажей от подтопления – в прилежащих слоях может собраться верховодка, уровень УГВ должен быть на 0,5 м минимум ниже подстилающего слоя фундаментной подушки;
• соблюдение агротехнических требований – для нормального культивирования садовых растений УГВ должен залегать ниже отмостки на 0,5 м (для газона), 1 м (малины, крыжовника), 1,7 м (сливы, вишни), 2 м (для яблони).

Внимание! Дренаж и ливневку придется сделать на глинистых грунтах. Для защиты от вспучивания в пазухах траншей во время обратной засыпки, под подошвой фундамента используются инертные материалы. Они способствуют техногенному скапливанию верховодки, даже при достаточно широкой отмостке.

Поверхностные стоки собирают лотками и дождеприемниками ливневок, подземные воды – дренами. Эти системы не могут объединяться во избежание переполнения подземных резервуаров.

Дренаж

Существует несколько типов подземных вод, каждую из которых следует отвести от здания, с участка:

• грунтовые – присутствуют в соответствующих пластах в виде направленного потока, имеют сезонный подъем в момент снеготаяния или дождей;
• капиллярный подъем влаги – вода может подниматься за счет капиллярных сил, насыщая бетонные конструкции;
• верховодка – водяные линзы образуются во фракционной подготовке траншей коммуникаций, пазух обратных засыпок во время дождей, обильного полива, паводка, протечек из искусственных водоемов.

Грунтовые воды можно отвести только дренами в естественные водоемы, канавы или на низкий ландшафт. Это максимальный бюджет строительства с негарантированным результатом. Поскольку уровень подвержен сезонным колебаниям, благодаря постоянному притоку  объем воды большой.

Высота грунтовой каймы, в которой возможен капиллярный подъем воды, согласно исследованиям П. П. Климовского (литература «Динамика вод подземных») составляет:

• 6 – 12 м – глина;
• 3 – 6 м – суглинок;
• 1,2 – 3,4 м – супесь;
• 0,4 – 1,2 м – песок пылеватый;
• 12 – 35 см – песок среднезернистый;
• 2 – 4 см – песок крупной фракции.

Чтобы полностью ликвидировать капиллярные воды, достаточно сделать щебеночную прослойку. Чтобы разрыв грунтовой каймы оставался стабильным, взаимное проникновение почвы и щебня друг в друга предотвращают нетканым материалом – геотекстилем.

Ливневка

Отведение паводковых, дождевых и прочих поверхностных стоков осуществляется ливневой канализацией. Самым сложным случаем является транзит “чужих” паводковых вод через участок при не промерзшей с осени земле (снег лег раньше того, как верхние слои почвы промерзли). Средняя величина потока с гектара достигает 6 – 30 л/сек в зависимости от близости естественных водоемов.

Важно! Заимствованное из зарубежной переводной литературы понятие поверхностный дренаж является неправильным. Стоки отводятся либо в открытых канавах, либо лотках.

От качества ливневки зависит нагрузка на дренажную канализацию. Вся несобранная композитными, бетонными или полимерными лотками вода просачивается в почву, становится верховодкой. Даже с участков расположенных ниже соседних (в яме) можно проложить кратчайшие маршруты для сброса ливневых стоков на нижележащий рельеф. После чего увеличится эксплуатационный период силового каркаса здания, улучшится мелиорация растений.

Технология устройства

После того, как застройщик разобрался, какие воды мешают ему нормально эксплуатировать здание, необходимо сделать подземный дренаж и/или поверхностную ливневку. В ливневку обычно включаются дождеприемники, в которые сливаются стоки из кровельного водостока.

Дренаж (отвод грунтовых вод)

Отведение подземных вод осуществляется тремя дренажными системами, выбор которых зависит от геологии участка:

• пластовый дренаж – лучший вариант снижения горизонта грунтовой воды;
• пристенные дрены – служат для сбора капиллярной воды и верховодки;
• кольцевой дренаж – создается для понижения УГВ.

Внимание! В советской строительной литературе указана засыпка пазух траншей глиной. Изготовление водонепроницаемых замков из этого материала. Делать этого категорически не рекомендуется, так как это единственный грунт, обладающий неравномерным вспучиванием.

Технология самого затратного, но простого в изготовлении пластового дренажа имеет вид:

• уклоны – создаются от центра здания к периметру, имеют угол 4 градуса (перепад высот 1 см/1 м;
• дренирующий слой – стандартная выравнивающая щебенчатая засыпка 20 – 40 см по геотекстильному полотну;

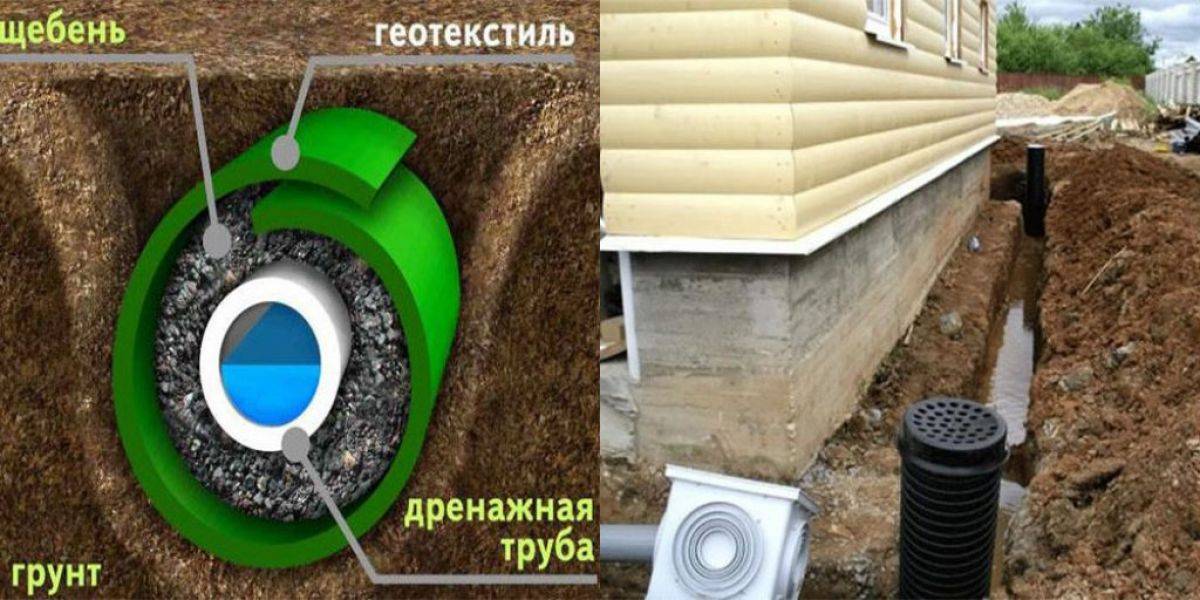

• дрены – гофротруба со щелевой перфорацией в геотекстильной обмотке по периметру здания.

Для изготовления пластового дренажа уходит несколько самосвалов щебня, который резко повышает бюджет строительства. Более экономичным вариантом является кольцевой дренаж, однако в этом случае необходим точный расчет проектных отметок – чистый пол должен остаться выше на 0,5 м, чем верхняя точка условной воронки сооружения.

Схема пластового дренажа.

В вычислениях используются прогнозы подтопления, расположение водоупорного пласта, значения углов трения, специальные коэффициенты для каждого типа почвы. Конструкция кольцевого дренажа проще:

• колодцы – смотровые в углах дома, переливные и поворотные при изменении высоты уровней и направления потока, соответственно;
• дрены – заходят в колодцы на 5 – 10 см, прерываются внутри них.

Кольцовой дренаж служит для понижения уровня УГВ, скорость притока достигает 15 л/сек, поэтому используется насосное оборудование, увеличивают толщину щебеночного слоя вокруг дренов (до 25 см со всех сторон), в обязательном порядке используют разделительный слой геотекстиля:

• нетканым материалом выстилается дно траншеи, края заводятся на боковые стенки;
• засыпается, трамбуется 25 см слой щебня;
• укладываются гофротрубы;
• дрены засыпаются щебнем такой же толщины слоя;
• конструкция укрывается геотекстилем.

Схема кольцевого дренажа.

Внимание! Если грунтовые воды выше пола цокольного этажа, оси дренов выносятся на 1,6 м от фундамента минимум.

В отличие от предыдущего варианта, дренаж пристенный предназначен для осушения линз верховодки, изготавливается по следующей технологии:

• монтаж колодцев – трубы с заглушенным дном или заводские изделия;
• укладка дренов – на расстоянии 1,6 – 4 м от фундамента, ниже подстилающего слоя из нерудного материала на 10 см, общий уклон к резервуару 1 см/1 м.

Схема пристенного дренажа.

Внимание! При самостоятельном перфорировании труб необходимо прорезать щели, сверлить отверстия лишь в верхней части (90 – 270 градусный сектор наружной поверхности).

Минимальный диаметр дренов выбирают конструктивно, расчеты для пристенной канализации не производят. Толщина природного фильтра (щебень, гравий) вокруг дренов снижается до 10 см ввиду незначительной величины потока.

Ливневая канализация

Схема ливневой канализации.

Чтобы поверхностная система водосбора не мешала эксплуатации участка, элементы ливневки обычно интегрируют в отмостку и дорожки. Технология изготовления выглядит следующим образом:

• монтаж дождеприемников – цилиндрические стаканы со съемными песколовками размещаются по периметру отмостки, под вертикальными трубами кровельного водостока;
• обвязка – дождеприемники соединяются подземными трубами с уклоном для самотечного перемещения жидкости;
• декорирование отмостки – мощение тротуарной, резиновой плитой, брусчаткой, декингом;
• установка лотков – по периметру отмостки монтируются лотки, соединенные с подземными трубами.

Максимальный ресурс железобетонных конструкций может обеспечить лишь комплексная система водоотведения. Ливневой канализацией собираются стоки поверхностные, дренами отводятся верховодка, понижаются грунтовые воды и ликвидируется капиллярная кайма.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Как сделать отвод воды от фундамента дома своими руками

15 Август 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
13117

Отвод воды от фундамента дома

Фундамент является опорой для всего строения, поэтому к его качеству и прочности предъявляются особые требования. Прочностные характеристики основания под домом снижаются в первую очередь от воздействия воды, это могут быть грунтовые и талые воды, а также сезонные осадки. От контакта с водой на стенках фундамента образуется плесень и грибок, в помещении становится сыро и неуютно. Все это делает просто необходимым отведение воды от основания дома.

Эффективные способы водоотвода

Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:

• Монтаж отмостки по периметру дома.
• Создание ливневой канализации в комплексе с водостоком.
• Дренажная система.

Отмостка

Отмостка фундамента

Обязательным и эффективным способом отвода дождевых и талых вод является отмостка по периметру здания. В единой системе с водостоком эта конструкция способна защитить дом при незначительных осадках глубоко расположенных грунтовых водах. Отмостка должна иметь обязательный уклон, чтобы обеспечить отток воды от стен дома. Конструкция может быть выполнена с дополнительным желобом по внешнему краю или без него.

к оглавлению ↑

Ливневая канализация и водосток

При монтаже водосточной системы главным условием является правильная установка. В противном случае вода будет стекать по стенам к фундаменту, что приводит к разрушению и стен, и основания. Для отведения воды из водосточной системы используется ливневая канализация, в состав которой входит множество устройств. В частности речь идет о дождеприемниках, желобах, колодцах и фильтрах.

к оглавлению ↑

Дренажная система

Дренаж

Дренаж является самым сложным, но наиболее эффективным вариантом отвода воды от фундамента. Полноценная дренажная система должна работать в совокупности с ливневой канализацией, поэтому в целом процесс требует ответственности и больших вложений.

к оглавлению ↑

Материал для обустройства дренажной системы

Эффективность дренажной системы во многом зависит от качества используемых материалов и их правильного выбора.

Для систем, на которые предполагается высокая нагрузка, следует выбирать более крепкие материалы. Следовательно, в этих случаях лучше использовать изделия не из легкого пластика, и из прочного бетона.

Продлить срок службы желобов для отвода воды можно с помощью чугунных решеток, которые защитят элементы с внешней стороны.

Трубы, используемые в дренажной системе, должны укладываться в предварительно подготовленные канавки, на дно которых уложен дренажный слой. Наиболее эффективными считаются гофрированные трубы для дренажа. Их гладкая внутренняя поверхность не препятствует прохождению потока воды, а гофра снаружи труб делает их более прочными.

к оглавлению ↑

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора.

Защита фундамента

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

к оглавлению ↑

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

1. По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
2. На дно насыпают песок слоем до 10 см, обеспечивая уклон.
3. Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
4. Поверх насыпают гравий слоем 10 см.
5. Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
6. Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
7. Гравий закрывают геотекстилем, концы которого сшивают.
8. Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
9. Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

к оглавлению ↑

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

• Защитить фундамент слоем цементно-песчаного раствора.
• Создать изоляцию с помощью битумной мастики.
• Уложить несколько слоев рубероида или толи.

к оглавлению ↑

Защита фундамента от талых и ливневых вод

Защита от талой воды

Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.

к оглавлению ↑

Водосточная система

Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.

Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:

Кольцевой дренаж

1. В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня. При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым.
2. Устанавливают колодцы, которые принимают воду с водостоков.
3. Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.

Отмостка

Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:

1. Выполняется разметка.
2. Снимается слой грунта на глубину до 25 см.
3. Выполняется монтаж опалубки.
4. Почва засыпается слоем глины и тщательно уплотняется.
5. Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
6. Поверх песка насыпают мелкую щебенку слоем 5 см.
7. В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
8. Отмостка заливается бетоном.

к оглавлению ↑

Дренаж

Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:

1. По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
2. Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
3. Далее укладывают специальные лотки и закрывают их решетками.

к оглавлению ↑

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

Создаем водораздел

• Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
• От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность.

Дренаж участка своими руками – фото и советы по устройству для отвода стоячих вод | Своими руками

Вода на участке или даче для хозяйственных целей это одно, а вот высокий и постоянный уровень стоячих и талых вод это другое, тут и затопление подвала с припасами, и постепенное вымывание плодородного слоя, и болезни и гибель овощей и плодородных растений – поэтому поговорим о дренаже и об его устройстве на участке своими руками.

Застой дождевой и талой воды, как и высокий уровень грунтовых вод на дачном участке – проблема серьезная и требующая незамедлительного решения. Особенно необходимость устройства дренажа заметна на участках с глинистыми почвами.

Для отвода поверхностных вод во время сильных дождей и таяния снегов достаточно открытых дренажных канав шириной 0,4-0,5 метров и глубиной до 70-80 сантиметров, вырытых по всему периметру участка. Вода из дренажных рукавов отводится в сточную канаву расположенную рядом с участком.

Фото 1. Канавы для будущей прокладки дренажной системы

Правильное устройство дренажа предполагает изначальное определение естественного уклона участка, для этого конечно лучше воспользоваться топографическим планом с отмеченными высотами (я сходил к своему старому учителю, который интересуется краеведением и взял у него такой подробный план – очень удобно). Но если топографический план достать не представляется возможным просто обратите внимание на то, в какую сторону стекает вода после таяния снега или дождя.

Если Вам повезло, и уклон участка на улицу то это все равно не отменяет устройство канавы перед отмосткой, которая будет отделять сток воды от сада и огорода, особенно если они ниже по рельефу. Этот сток соединяют с прорытой продольно канавой, которую и выводят в кювет или общую сточную канаву.

Отделять сток воды от огорода надо обязательно, я и сам об этом никогда особенно не задумывался, и только после укладки тротуарной плитки, на которой все стало заметным, заметил, сколько полезного поверхностного, самого плодородного слоя почвы смывается дождями.

Фото 2. Обвод дренажными трубами отмостки у дома

Если уклон «внутрь» участка то хлопот прибавиться – придется рыть продольную канаву до сада, огорода, а сточный поперечный рукав вдоль забора.

В принципе как видите ничего сложного нет, но задача может дополнительно усложнится, если Ваш участок обладает ровным рельефом и воде попросту некуда утекать и она «стоит».

Тут уж придется задействовать более сложный дренаж.

Если открытые канавы для стока воды вам не по душе, оборудуйте на дачном участке линейный дренаж с закрытыми канавами.

Линейный дренаж это не что иное, как система соединяющихся водостоков-желобов с мусоро и пескоуловителями (это специальные емкости в которых оседает мелкий, мусор песок и т.п.

Для правильной установки водосборных каналов их монтаж должен делаться на раствор прямо в траншею, причем сначала в самой нижней точке системы делают монтаж пескоуловителей.

После чего переходят к разметке укладки водоотводных каналов. Для того чтобы избежать быстрого засорения каналов и мусоро- и пескоуловителей, сверху их закрывают декоративными решетками, которые можно снять в любой момент и очистить канал от более мелкого мусора, который все равно нанесет.

Сделать уклон для водоотвода можно несколькими способами: устроив уклон грунта, используя желоба, внутренняя поверхность которых имеет конструкционный уклон, а также организовав ступенчатый уклон за счет применения водостоков разной высоты.

Чертеж схема линейного водоотвода – цифрами обозначено

Глубинный дренаж, понижающий уровень грунтовых вод, нужен тогда, когда участок находится в «мочаре» или низине, в болотистой местности, рядом с участком находятся какие либо водоемы, а чаще всего, если участок глинистый, с преобладанием тяжелых глинистых почв по всей его площади. Также к устройству на участке глубинного дренажа прибегают если планируют задействовать пространство под домом ниже уровня грунта, например для устройства подвала или гаража.

По специальным дренажным трубам, так называемым дренам, проложенным в подземных каналах на глубине 1-1.1 метра, избыточные грунтовые или талые, стоячие воды отводятся для сброса в коллектор общего пользования, или другое место, предназначенное для их сброса.

Несколько советов по прокладке дренажных труб

На заметку:

Отвод избытка воды в ЛОС или самодельный септик проблему не решит, или решит только в тех случаях, когда объем их совсем небольшой, зато при наступлении весны и увеличении талых вод или даже просто после сильного дождя весь участок может покрыться сами знаете чем плавающим. Сброс воды в канаву, кювет и т.п. нужно планировать так чтобы он на порядок превосходил их обычный объем на участке.

При устройстве дренажа на участке или даче дорогие дрены можно с успехом заменить крупным щебнем или битым кирпичом.

Строительство дренажа

Самостоятельное устройство дренажа начинают обязательно с монтажа водоприемника – это первый шаг, после того как он сделан роют траншею в непосредственно под коллектор, по нему стекающая вода будет попадать в водоприемник.

Для коллектора и дренажных траншей вполне достаточная ширина в 40 сантиметров. Коллектор для обеспечения самотека воды из дренажных труб в водосток делают всегда ниже дрены.

Угол уклона для того же самотека воды в дренажной системе в 3-5 миллиметров на каждый метр трассы труб диаметром в 10 сантиметров, также считается по нормативам вполне достаточным. Если трубы большего диаметра, чем упомянутые 90-100 миллиметров, уклон увеличивается

Уклон для траншей в сторону стока воды (низкого места) должен быть не менее 3-4 сантиметров на метр.

Устройство дренажных траншей

Дно траншеи прокладывается геотекстилем  из нетканых материалов, которые свободно пропускают воду  например дорнит или  флизелин, затем насыпают слой (5 см) сыпучего материала – щебня, керамзита, мелких камней, боя бетона.

На любой из вышеперечисленных дренажных материалов под заранее рассчитанным (см.выше) уклоном делают укладку труб, затем засыпают их щебнем (обязательно чистым) слоем 30-40 сантиметров. Этот «пирог» укрывают внахлест оставленными краями геотекстиля и засыпают крупным песком или щебнем слоем 10-30 см, поверх укладывается грунт.

Фото 3. Устройство траншей в дренажной системе участка

Сбор воды

Для слива собранной воды в дренаж используют трубы 2х видов: перфорированные и гофрированные (пластиковые), правда в последнее время все чаще используют и трубы, обернутые в фильтрующий геотекстиль который фильтрует твердые частицы и мусор но свободно пропускает воду, что предотвращает засорение трубы. Также существуют так называемые объемные фильтры с наполнителями из ржаной соломы или волокнообразного торфа, которые согласно рекомендациям производителя очень хорошо себя ведут на участках с тяжелой глинистой почвой.

Какие бы фильтры Вы не использовали, промывать трубы дренажной системы все равно придется промывать не реже одного раза в 3 года. Промыть систему можно через коллектор шлангом с сильны напором воды, например из скважины.

Выбираем материал для водостоков

В зависимости от того где вы производите их монтаж а также необходимой пропускной способности подбираются водостоки нужной ширины.

Для использования на даче подойдут водостоки в 100-120 миллиметров в ширину, если водосбор большой, то нужно подумать о водостоках до 20 сантиметров в ширину, иногда, в зависимости от условий и более.

Материалы, из которых делают желоба самые разнообразные: чаще бетоны и его разновидности (часто можно увидеть водостоки производства тех же фирм которые выпускают и тротуарную плитку), также при их производстве используется оцинковка и нержавейка, различные пластики, полипропилен и ПВХ.

Для организации дренажа загородного участка удобны конструкции из полимерных материалов, морозостойкие, обладающие высокой ударной прочностью и износостойкостью. Пластиковые водоотводные лотки удобны в монтаже своими руками: их можно подогнать под нужный размер тут же, по месту, во время установки.

Дешевый цементный бетон, ранее применявшийся для изготовления водостоков, уступил свое место более прочным и водонепроницаемым полимербетону и фибробетону. Современные модификации бетона не разрушаются при перепадах температуры и под воздействием влаги, поэтому срок эксплуатации дренажных водостоков достигает 30 лет.

Помимо устройства дренажной системы не лишним будет применение на участке дополнительных средств борьбы с избытком воды. Удобны газонные решетки для травяного покрытия, уложенные на песчано-гравийную подушку: решетка тут же почти полностью зарастет газонной травой, превращаясь в зеленую площадку, по которой можно ходить без ограничений, или парковку.

Так как влага спокойно проходит в грунт через ячейки, а поверхность почвы надежно защищена от вытаптывания, то все условия для эффективного и рационального дренажа создаются, при этом никак негативно не влияя ни на дизайн ни на внешний вид участка.

Такие панели изготавливаются из бетона или полиэтилена с высокими показателями плотности которые позволяют им выдерживать практически любые бытовые нагрузки (в пределах разумного конечно).

Для справки – что такое дренажный колодец

Если возникла такая ситуация что воду отводить некуда – например если Ваш участок расположен ниже по склону чем водоотвод с водоприемником. То вместо последнего (водоприемника) необходимо будет делать так называемый дренажный колодец, в который делают монтаж насоса, который будет выкачивать отведенную воду в канаву, кювет, овраг и т.п. расположенные выше по рельефу чем участок.

Совет:

Прежде чем приступить к работе по сборке всей дренажной системы в комплексе, для начала выкопайте все траншеи и проконтролируйте, как будет уходить вода по выбранному Вами уклону, если что то и не заладиться то в самом начале все исправить куда как легче ,чем потом разбирать все крепежи и соединения

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать дренаж на участке своими руками

Уже при покупке земельного участка под строительство необходимо подумать о дренажной системе. Если после дождя или таяния снега долго не уходят лужи, это говорит о высоком залегании подземных вод, и надо подумать об обустройстве водоотвода на участке. Оставлять все так как есть нельзя, поскольку происходит заболачивания. Это значит, что корневая система растений будет загнивать, а это приведет к гибели всех зеленых насаждений. Вторая причина, почему необходимо сделать дренаж участка, — затопление подвальных помещений. Реализация проекта требует определенных знаний, но, вникнув во все нюансы, систему водоотвода можно сделать самому.

Как определить, надо ли делать дренаж участка

Организация дренажной системы — дорогостоящий проект. Перед началом работ стоит выяснить, на самом ли деле ваш ландшафт нуждается в водоотводе. Но прежде поговорим о назначении дренажа. Главная его задача — сбор талой и дождевой воды и выведение ее за пределы территории.

Дренаж необходим, если участок:

• расположен на склоне, ливневые дожди способны смыть весь плодородный слой почвы, чтобы это предотвратить, укладывают каналы поперек участка;
• расположен в низине, при ливнях вся вода будет стекать только к вам, надо уложить каналы по периметру;
• это — ровная площадка, вода никуда не стекает, поглощается почвой слишком медленно, поможет сетка из каналов;
• это — глинистая, суглинистая почва, которая плохо впитывает влагу;
• расположен в зоне высоко расположенных грунтовых вод, если в яме глубиной 50-70 см в течении суток появится вода, это — признак близкого залегания подземных вод.

Кроме этого поводом установить дренаж могут быть климатические особенности, например, обилие осадков. Необходимо понаблюдать за участком после дождя или таяния снега. Поможет определить характер почвы беседа с соседями или бывшими хозяевами дома. Установить дренажную систему потребуется, если вы пользуетесь септиком, а также если в доме есть подвальные помещения.

Классификация дренажных систем

Разновидностей дренажных систем множество, все они классифицируются по типу открытости, различают:

1. Открытые — роется траншея и укладываются водостоки;
2. Закрытые — каналы оборудуются в траншее с помощью дренажных труб, песка, щебня и фильтрующего материала.

При выборе типа дренажа учитывается рельеф местности, выбирается тот вариант, при котором не требуется дальнейшее вмешательство человека.

Открытый поверхностный дренаж

Это тип — самый простой и эффективный. Его используют, когда необходимо отвести воду после дождя или таяния снега. Часто обустраивают точечный вариант, заключается он в отводе воды в локальные колодцы с водостоков дома, устанавливается перед въездом в гараж, возле поливных кранов.

Линейный поверхностный дренаж позволяет собирать воду с больших площадей. При таком варианте устанавливаются лотки, которые укладывают с наклоном. Они снабжены пескоулавливателями и решетками, предотвращающими попадание в каналы песка и листьев.

Закрытый глубинный дренаж

Там, где требуется отвод подземных вод целесообразнее установить глубинную дренажную систему. Дренажные трубы из поливинилхлорида укладывают под наклоном по направлению к водоприемному колодцу. При сложном рельефе укладка труб должна производиться так, чтобы вода всегда стекала. Воду с колодца можно использовать для полива растительности.

Технология обустройства дренажа

Несмотря на разные варианты дренажных систем, существует классическая схема, она включает:

• сеть траншей и перфорированных труб;
• смотровые колодцы;
• монтаж емкостей для сбора песка и мусора.

Для установки дренажа на участке понадобятся трубы. Их выбирают по типу материала и диаметру. Для отведения воды используют трубы из асбеста, керамические или полипропиленовые. Наиболее востребованы полимерные изделия, они обладают следующими характеристиками:

• срок эксплуатации до 70 лет;
• устойчивость к кислотной среде;
• легкость в транспортировке и монтаже;
• неподверженность коррозии.

В системах, работающих при небольшой нагрузке, а также для обустройства основных магистралей, лучше приобрести трубы диаметром 150 мм, при большом потоке воды целесообразнее купить изделия большего размера, 300 мм.

Последовательность работ:

1. Разработка схемы расположения водоотводных магистралей.
2. Разметка на участке.
3. Рытье траншеи с учетом перепада высот.
4. Подготовка траншеи (трамбовка, укладка геотекстиля, песка, гравия толщиной около 20 см).
5. Укладка труб под уклоном 3-4 см на каждый метр, соединение муфтами.
6. Обертывание труб геотекстилем.
7. Установка смотровых колодцев каждые 10-15 м и на поворотах.
8. Засыпка трубопровода щебнем, песком и грунтом.

Распространенные ошибки при формировании дренажной системы

Погрешности в расчете и монтаже трубопровода негативно сказываются на эффективности дренажной системы. Среди самых распространенных ошибок можно отметить следующие:

• не учли особенности грунта;
• не сделали уклон для самопроизвольного стока;
• не использовали геотекстиль и отсыпки из песка и гравия;
• некачественно соединили трубы.

Вывод

Если грамотно произвести дренаж дома, можно надежно защитить подвал и цокольный этаж от затопления. Стены вашего дома будут сухими, на них не будет образовываться грибок. Дренаж участка решит сразу несколько задач: территория не будет заболачиваться, в период ливней не будет смываться плодородный слой земли, а сточные воды можно использовать для полива растений.

Материалы по теме

Как распланировать участок: дренаж участка

14.02.2018

| Рубрика: Полезные советы

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке — это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по участку нельзя пройти без резиновых сапог, а домовладельца постоянно мучает вопрос: что делать с водой, которая мешает жить?

Неправильно сделанная дренажная система первые несколько лет будет функционировать. Потом, например, из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа зачастую связано с большим объёмом земляных работ с привлечением техники. Поэтому без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации не стоит, иначе не избежать переделки дренажной системы. В этом материале мы разберем всегда ли нужен дренаж и, в случае необходимости, как его спланировать самостоятельно.

В каких случаях нужен дренаж участка?

• Если строение на участке будет иметь подвал. Здесь необходимо запланировать дренаж по периметру фундамента строения.
• Есть сезонные подтопления участка длительностью от 3 и более дней. Особенно, если почва глинистая. В этом случае влага на участке задерживается намного дольше, вызывая пучение грунта.
• Территория не имеет уклонов, и вода застаивается на участке. Это вызывает ослабление или даже гибель посаженных на участке растений.
• Участок находится не на вершине склона, и талые/дождевые воды стекают на его территорию сверху.
• Уровень грунтовых вод расположен слишком близко к поверхности.

 С чего начать?

Строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти, например, водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Чтобы самостоятельно определить уровень грунтовых вод, нужно пробурить скважину или выкопать яму глубиной 1,5-2 метра, оставить ее на сутки, а затем измерить уровень набравшейся воды. Так же по срезу земли можно рассмотреть почвенный профиль.

Опираясь на полученные результаты наших геологических изысканий и наблюдений, определяем нужен ли нам дренаж на участке, а если нужен, то какой именно.

Есть ли необходимость избавляться от поверхностных и подземных вод?

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Какой дренаж использовать?

• Глубинный дренаж. Осуществляет сбор и отведения грунтовых и поверхностных (ливневых и талых) вод от фундамента строений за пределы участка. Суть метода глубинного дренажа заключается в прокладывании под уклоном обычно 1 см на 1 м, но допустимо до 0,5 см на 1 м системы дрен. Дрены- это система каналов обычно расположенных в виде «елочки». Глубина каналов —  30 см — 1,5 м,  в целом зависит от рельефа участка и задач осушения, например, для газона стоит сделать её чуть меньше, для плодового сада углубить до 1,5 м. В дрены обычно укладываеются дренажные трубы и осуществляется их отсыпка щебнем. Обычно вода собирается в сборный колодец, который может быть отдельной или общей частью дренажной системы. Глубинный дренаж особенно актуален для участоков, находящихся в низине, имеющих слабопроницаемую для влаги почву или с уровнем грунтовых вод выше 1,5 м.

• Поверхностный дренаж. Применяется для отвода грунтовых вод и ливневой канализации. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Он может применяться только в том случае, если есть возможность отвода воды вовне (овраг, ложбина, естественный водоем) или устройства сливного колодца. Технология несложная. На территории участка роются каналы глубиной от 30 до 70 см.Все они соединяются с общей сточной канавой, по которой вода уходит за пределы участка, в водоем или в колодец. Рекомендуемый уклон каналов – 30 градусов.

• Точечный дренаж. Применяется для локального сбора дождевых и талых вод в лотки, закрытые решеткой. Точечные дренажные устройства устанавливаются под водостоками (на каждые 100 кв.м крыши необходимо предусмотреть как минимум 1 водосток), в придверных приямках, под поливочными кранами и в других местах, где необходим локальный сбор воды. Кроме того, точечный водосбор может дополнить систему глубинного и поверхностного дренажа в местах, где требуется быстрый и эффективный водоотвод с поверхности (въезды, площадки, дорожки перед домом, террасы).
• Комбинированный. Представляет собой систему глубинного, поверхностного и точечного дренажа. Применяют его в тех случаях, когда какой-то один из способов дренажа не может обеспечить качественное водоотведение.

Куда выводить воду?

• Придорожная канава за границей участка.
• Общая дренажная система, если таковая имеется в вашем садоводческом товариществе, дачном поселке и т.д.
• Емкость для сбора воды. Затем собранную воду можно использовать для технических нужд.
• Водоем на участке. Хорошее решение для участков, расположенных на склоне — в низине создать искусственный водоем и «подпитывать» его водой, поступаюдщей из дренажной системы.

Как спланировать дренаж?

Вы провели исследования грунта на его состав и уровень грунтовых вод, ответили себе на вопрос какой дренаж нам нужен, изучили соответствующую литературу и представленные на рынке стройматериалов товары для монтажа дренажных систем. Если после этого вы все-таки приняли решение делать дренаж своего участка самостоятельно, без привлечения специалистов или с минимальным привлечением специалистов, можно приступать к проектированию дренажной системы:

1. На плане участка, где указаны расположения будущих или уже существующих строений, нанести основные магистрали системы дренажа, учитывая глубинный дренаж вокруг дома и основных строений.

2. Нанести вспомогательные дрены под углом 45 градусов к основным магистралям, все дрены планируются с уклоном в сторону вывода воды (на 3 м — 1 см).

3. Отмечаете в местах пресечения основных дерен дренажные колодцы

4. Как вариант, в зоне отдыха можно высадить деревья и кустарники, которые нуждаются в большом количестве воды, и, таким образом, использовать их как «осушитель» чересчур переувлажненных почв. Например, береза (от 75 л воды в сутки), липа (от 200 л воды в сутки), ива, туя.

По материалам Интернет.

Читайте также:

Шаг 1: Анализ участка

Шаг 2: Определяем размеры объектов на участке, их расположение и расстояние между ними

Шаг 4: планируем сад и огород с учетом солнца, ветра, влаги и расстояния между культурами

Шаг 5: Создаем маршруты движения по участку

—

Как построить — Роль дренажной системы и ее виды

Ко мне часто обращаются товарищи за помощью в усилении фундамента и стен дома. Когда я приходил к ним на участок, чтобы понять проблему и дать ответ по вопросу, то видел отсутствие хорошо спланированного дренажа.

Многие начинающие строители перед возведением дома не продумывают дренажную систему. В результате под воздействием талых вод, дождевых ливней, которые никуда не утилизируются, разрушается фундамент, стены начинают давать трещины.

Какова роль дренажа

Роль дренажной системы заключается в понижении уровня грунтовых вод, отвода дождевых и талых вод при облагораживании территории и возведении различных строений. Так дренажные системы защищают участки от избытка влаги и играют очень важную роль при обустройстве придомовых участков, дорог, пешеходных дорожек в парках и скверах.

Излишняя влага от скопления дождевых и талых вод не только доставляет неудобства при передвижении по территории, но и оказывает разрушительное воздействие на фундамент дома. Кроме того, повышенная влажность цокольного этажа является благоприятной средой для образования плесени, грибка и болезнетворных бактерий.

Советую продумывать и подготавливать перед возведением дома качественную дренажную систему, которая в несколько раз увеличивает срок эксплуатации фундамента здания. Не рекомендую забывать об отмостках и бетонной площадке на придомовой территории. Еще раз повторю, что все это необходимо делать заранее, до строительства дома, так как установка связана с большим объемом земельных работ. Если нужно защитить свой участок от переизбытка влаги, то для территории и дома советую установить несколько видов дренажа.

Виды дренажной системы

Я выделяю несколько типов дренажа при обустройстве загородного дома:

• точечный;
• линейный;
• пристенный;
• кольцевой;
• подземный.

Например, для отвода талых и дождевых вод с поверхности участка использую линейный и точечный дренаж. К ним относятся системы поверхностного водоотвода.

А теперь поговорим более подробно о том, что такое точечный и линейный дренаж.

Точечный

Точечный дренаж предназначен для локального сбора воды под водосточными трубами и в тех местах, где наиболее вероятно образование луж. Опираясь на свой опыт, советую устанавливать точечный водоотвод на небольших участках, где требуется быстрое и эффективное удаление воды, например: на въездах и выездах, при входе в дом, на площадке для автомобиля и дорожках.

А вот какие элементы системы точечного водоотвода нужно использовать:

• дождеприемник или сливной водосток. Это емкость прямоугольной формы с отводами для присоединения к ливневой канализации. Когда будете выбирать дождеприемник, покупайте модели со специальными корзинами для сбора мусора, а также затворы для удаления неприятных запахов. Благодаря корзинам у вас не будет засоряться ливневую канализацию. Высоту дождеприемника можно нарастить, составив несколько модулей в «колодец»;
• сливной водоотвод или отстойник. Он предотвращает загрязнение дождевой воды при отводе ее в почву. Двухсекционная конструкция позволит вам наблюдать за состоянием сливного водоотвода, и дает возможность очищать его по мере необходимости. Сливной водоотвод оборудую специальной ловушкой спертого воздуха, которая препятствует образованию неприятных запахов;
• сливные трапы. Это лоток для сбора воды, сифон и решетку. Советую устанавливать конструкцию вровень с поверхностью участка. Подобный монтаж обеспечивает быстрый сбор воды даже при небольшом уклоне поверхности;
• ливневые заслонки препятствуют обратному току воду и не дают системе переполниться во время сильных дождей или таяния большого количества снега.

Сверху дождеприемник закрываю ячеистой решеткой из чугуна, стали или пластика. Это нужно, чтобы в него не попадали птицы и другой твердый или тяжелый мусор, который может повредить стенки конструкции или создать затор для сливной воды.

Я рекомендую вести монтаж точечного дренажа комплексно с линейным. Такая конструкция отводит скопившуюся влагу в ливневую канализацию, что помогает избежать застаивания влаги и, следовательно, не образуется неприятный запах.

Линейный дренаж

Линейный дренаж – это сеть углубленных каналов и пескоуловителей, защищенных решетками. Она отвечает за отвод влаги от фундамента и отмостки, а также помогает избежать образования луж на участке и ливневых потоков после обильных осадков. Линейный дренаж эффективно защитит вашу территорию придомового участка от слякоти и грязи.

А вот и составляющие элементы конструкции линейного водоотвода:

• водоотводные лотки делают из пластика, бетона и полимербетона. Я их укладываю в специальные желоба. Лотки беспрепятственно отводят воду до ливневой канализации;
• решетками я закрываю верхнюю часть лотков. Они защищают водосток от крупного мусора и принимают на себя основную нагрузку, а также создают безопасные условия для передвижения людей, домашних животных и транспорта;
• пескоуловители оснащены специальными съемными корзинами для сбора мелких камней, песка и другого мелкого мусора. Благодаря им в ливневую канализацию поступает уже очищенная вода.

Чтобы сделать линейный дренаж на участке, я заблаговременно подготавливаю поверхность, делаю уклон в сторону лотков системы. Сам по себе линейный дренаж позволяет охватить большую площадь участка, а правильно спроектированный и реализованный водоотвод предохраняет фундамент и отмостку здания от разрушения, а также предотвращает попадание стоков в цоколи и подвалы.

Пристенный

Пристенный дренаж закрытого типа нужен для отвода излишней влаги, которая поступает из грунтовых вод и оказывает разрушительное воздействие на фундамент дома. Исходя из своего многолетнего опыта, рекомендую устанавливать пристенный дренаж в доме с цокольным или подвальным помещением с высоким уровнем грунтовых вод или болотистой местности. Основная характеристика пристенного дренажа это его близкая расположенность к фундаменту дома не далее, чем на 1 метр на уровне подошвы фундамента.

Пристенный дренаж собираю из перфорированных дренажных труб в виде замкнутого вокруг дома контура и обустраиваю его либо с самопроизвольным отводом воды, либо с применением колодцев, оборудованных откачивающими устройствами.

Пристенное водоотведение, советую, выполнять до засыпки котлована фундамента. Такой вариант поможет вам сэкономить силы и деньги на земляных работах.

Кольцевая дренажная система

Кольцевую дренажную систему я обычно устанавливаю, когда дом уже построен и сооружение пристенного дренажа невозможно или затруднено. Сооружаю замкнутую, кольцевую укладку дренажных труб в траншею на расстоянии от 3 до 5 м от фундамента по всему периметру дома.

Кольцевое водоотведение будет эффективно работать весной и осенью. Именно в эти сезоны происходит основная нагрузка на фундамент из-за понижения температуры и расширения влаги.

Подземный дренаж

Подземная дренажная система – это система проложенных под землей и взаимосвязанных труб, которые служат для отвода грунтовых вод от участка. Обычно такой дренаж я прокладываю при высоком уровне грунтовых вод, вблизи водоемов или болотистой местности. Начинающим строителям рекомендую готовить глубинный дренаж при обустройстве подземного этажа или цокольного этажа. Обустройство подземного дренажа благотворно повлияет на развитие корневой системы ваших растений при излишне влажном грунте. Подземный дренаж защитит вымывание почвы и снизит риск разрушения тротуарных дорожек и проседания ландшафта. Он продлит срок службы фундамента, который является основной несущей частью строения.

Основные элементы подземной дренажной системы:

• дренажные перфорированные трубы с фильтром из геотекстиля или без него;
• дренажные колодцы, которые заглубляются в грунт ниже уровня дренажных труб и собирают всю сточную воду;
• дренажные тоннели с фильтрационными блоками.

Системы подземного и поверхностного дренажа нужны для решения различных задач. Подземный дренаж я использую для понижения уровня грунтовых вод, а поверхностный – для отвода излишков атмосферных осадков.

Не исключайте две эти системы, ведь они могут быть смонтированы совместно. По опыту скажу вам, что срок службы фундамента без дренажа составляет максимум 50 лет. А при наличии качественного дренажа, бетонный фундамент с годами будет только набирать крепость и обеспечит долгий срок службы всего здания. Поэтому для любого капитального здания необходимо сооружение надежной дренажной системы.

Если вы хотите сделать качественную и эффективную дренажную систему, я советую, составить проект и с этим вопросом лучше всего обратиться к квалифицированным специалистам. И конечно же подбирайте только качественные материалы и надежного поставщика.

Компания «УралСибМет» в этом вам поможет. Она уже более 15 лет поставляет высококачественный металлопрокат и строительные материалы по доступной цене и с возможностью доставки по Иркутской области, Бурятии, Красноярскому и Забайкальскому краю.

«УралСибМет» станет гарантом Вашего надежного строительства!

Рекомендованые товары

Дренаж подземных вод

Дренаж подземных вод

Дренаж подземных вод

Дренаж насыщенной зоны — это особое граничное условие в MIKE SHE, используемое для определенных естественных и искусственных дренажных систем, которые не могут быть определены в речной сети. Его также можно использовать для моделирования простого, сосредоточенного концептуального дренажа поверхностных вод подземных вод.

Дренаж насыщенной зоны удаляется из слоя слоя СЗ, содержащего уровень дренажа.Вода, которая удаляется из насыщенной зоны стоками, направляется в местные поверхностные водоемы, местные топографические впадины или за пределы модели. Объем дренажа рассчитывается на основе напора грунтовых вод и уровня дренажа с использованием линейной конструкции резервуара.

Когда вода удаляется из дренажа, она сразу же направляется в приемник. Другими словами, дренажный модуль предполагает, что временной шаг больше, чем время, необходимое для того, чтобы дренажная вода переместилась к приемнику.Концептуально вы можете использовать аналогию с «полной трубой». Слив представляет собой трубу, полную воды. Когда грунтовые воды добавляются в трубу, эквивалентное количество воды должно быть немедленно выпущено из противоположного конца трубы, потому что вода несжимаема и в трубе нет дополнительного накопителя.

Для каждой ячейки требуется уровень слива и постоянная времени (которая совпадает с коэффициентом утечки). Как уровни слива, так и постоянные времени могут быть пространственно определены. Типичный уровень дренажа может быть на 1 м ниже поверхности земли, а типичная постоянная времени может быть между 1e-6 и 1e-7 1 / с.

Опорная дренажная система

MIKE SHE требуется эталонная система для привязки дренажа к принимающему узлу или ячейке. Существует четыре различных варианта настройки системы отсчета «исток-приемник дренажа»

.

· Уровни дренажа Получатель дренажа рассчитывается на основе уровней дренажа во всех ячейках с градиентом нисходящего потока. То есть местоположение приемной ячейки рассчитывается так, как если бы дренажная вода текла вниз (на основе уровней дренажа).Это наиболее распространенный метод определения маршрута отвода и настройки по умолчанию.

· Коды слива. Получатель слива указывается пользователем на основе карты распределения целочисленных кодовых значений.

· Распределенная опция С этой опцией есть несколько различных возможностей дренажа, включая комбинацию кодов и уровней. Опцию Distributed также можно использовать для определения конкретной точки H MIKE Hydro River или люка MOUSE в качестве получателя.

· Удалено Четвертый вариант — это просто граница, зависящая от напора, которая удаляет дренажную воду из модели. Этот метод не требует трассировки и точно такой же, как граница стока MODFLOW.

Поверхностные и французские водостоки | Форт-Уэрт

Поверхностные водостоки и водостоки французского назначения

Имея дело с избыточной влажностью в земле, важно знать разницу между поверхностным водостоком и французским водостоком, поскольку они служат двум совершенно разным целям.

Зачем мне нужна поверхностная дренажная система?

Во всех домах требуется надлежащая канализация. Дома с плохим дренажем могут вздыбиться. (например, если после полива или дождя водоем находится в пределах 4 футов или около того от фундамента) Это выпучивание фундамента вызывает нагрузку как на фундамент, так и на конструкцию.

Что такое поверхностная дренажная система?

Поверхностная дренажная система обычно включает в себя водостоки с площадью 9 дюймов на 9 дюймов или 12 на 12 дюймов и 4-дюймовую гибкую трубу из ПВХ. Система используется для сбора воды на уровне земли и отвода ее от дома.Если естественного уклона недостаточно, чтобы вода могла стекать самотеком, может потребоваться установка отстойника и насосной системы.

Зачем мне французский слив?

Французский водосток чаще всего используется для сбора и отвода грунтовых вод, чтобы они не уходили под дом. Подземные воды, которые проходят под плиточным фундаментом, могут вызывать многократное подъем и опускание фундамента, что может вызвать проблемы с фундаментом.

Что такое французский сток?

Французская дренажная система обычно состоит из глубокой траншеи (примерно 4 фута глубиной), перфорированной 4-дюймовой трубы из ПВХ, проницаемой оболочки для обхода трубы и гравия.Французские водостоки — это обычные дренажные системы, которые в основном используются для предотвращения миграции грунтовых вод под фундамент.

Иногда могут потребоваться оба типа дренажа и устанавливается комбинированный дренаж.

Что такое комбинированный слив?

Комбинированная дренажная система — это французская дренажная система и поверхностная дренажная система, используемые вместе друг с другом в одной траншее для удаления излишков грунтовых и поверхностных вод вокруг фундамента.
Если у вас есть опасения, что вам может потребоваться дренаж на вашем участке, аналитики Structured Foundation Repairs, Inc.прошли полную подготовку, чтобы предоставить бесплатную оценку и подготовить надлежащий план ремонта с учетом ваших потребностей в дренаже и фундаменте. Посетите наш веб-сайт, чтобы узнать больше о наших услугах. Чтобы настроить бесплатную ознакомительную версию, позвоните сегодня по телефону 972-484-1200.

Дренажные термины, которые необходимо знать — Общие сведения о дренажных системах

При обсуждении дренажных систем важно понимать терминологию. Вы должны быть уверены, что воспользуетесь доступными вам вариантами и будете знать, что вы получаете.

КОЛЛЕКЦИОННЫЕ КОРОБКИ
Обычно водостоки 9 ″ X9 ″ или 12 ″ X12 ″ устанавливаются в земле. Верх сливной решетки (решетки) находится немного ниже уровня земли. Поверхностная вода поступает через решетку и собирается в ящике. К сборному ящику под землей подсоединена труба, которая отводит воду. Также называемые бассейнами-уловами.

COMBO DRAIN
Французский водосток и поверхностный водоотвод, используемые вместе друг с другом в одной траншее для удаления излишков грунтовых и поверхностных вод вокруг фундамента.

СЛИВ
Относится к сбросу воды, собранной французской или поверхностной канализацией.

ОТВОДЫ
Водосточные трубы обычно вертикальные и доходят до уровня земли. В идеале воду подают в канализацию или спускают в землю через просачивание. Большинство проблем с дренажом возникает из-за сбора дождевой воды с крыши в водосточные трубы, и часто водосточные трубы направляют воду прямо на фундамент.

ФРАНЦУЗСКИЙ ДРЕНАЖ
Это траншея, покрытая гравием или камнями, которая отводит поверхностные и / или грунтовые воды от территории.Французский водосток имеет перфорированную полую трубу вдоль дна для улавливания воды, которая просачивается через верхний гравий или скалу. Французские водостоки — это обычные дренажные системы, которые в основном используются для предотвращения миграции грунтовых вод под фундамент. Грунтовые воды под фундаментом могут вызвать движение сверх сезонных норм. Французские водостоки также используются за подпорными стенками для снятия гидростатического давления.

УРОВЕНЬ
Уклон (также называемый уклоном, уклоном, уклоном, уклоном или подъемом) области вокруг фундамента относится к наклону земли от горизонтали.Отрицательный уклон означает уклон в сторону фундамента. Положительный уклон или уклон от фундамента желательны для предотвращения нежелательного движения фундамента.

ПЕРКОЛАТ (PERC)
Когда жидкость постепенно фильтруется через пористую поверхность или вещество.

ВСПОМОГАТЕЛЬНЫЙ КЛАПАН
Иногда действует как точка слива дренажной системы, легко открываясь, когда это необходимо, чтобы вода могла свободно вытекать из трубы и от фундаментных конструкций.Запатентованная подпружиненная крышка открывается под действием гидростатического давления воды, протекающей через сливную трубу, а затем закрывается по мере уменьшения потока.

ФИКСИРУЮЩАЯ СТЕНА
Стена, предназначенная для удержания или удержания почвы. Обычно он используется в домашнем строительстве, где большое количество заполняющей грязи используется для «выравнивания» площадки для строительства. Без подпорной стены, поддерживающей насыпную грязь, фундамент будет подорван в результате эрозии или оседания почвы. Добавление французского водостока в основании подпорной стены часто необходимо для снижения гидростатического давления на стеновую систему.

КОРНЕВОЙ БАРЬЕР
Обрезание корней деревьев, которые растут возле фундамента, и установка барьера для предотвращения их повторного роста в области, где они нежелательны, называется установкой корневого барьера. Теоретически корневой барьер может минимизировать потерю влаги из почвы в корневую систему.

НАСОС НАСОС
Это насос, используемый для удаления воды, скопившейся в водосборном поддоне. Системы водоотливных насосов используются, когда дренажная система (французская или наземная) или системы гидроизоляции подвала не могут быть отведены под действием силы тяжести.В этом случае вода направляется в зону сбора, известную как отстойник. Когда собираемая вода достигает определенного объема, используется погружной насос для откачки воды.

ПОВЕРХНОСТНЫЙ СЛИВ
Поверхностные сливы состоят из ряда сборных ящиков или сборных бассейнов и сплошной трубы. Они предназначены для сбора и отвода воды, которая скапливается на поверхности (вокруг фундамента).

SWALE
Дренажные канавы также играют роль в дождевой воде в жилых домах, направляя воду из водосточных водостоков или водостока подъездных путей в канализацию двора или уличную ливневую канализацию.Как и сельскохозяйственные канавы, дренажные канавы не только надежно контролируют потоки воды, но и уносят с собой удобрения и другие загрязнители с ваших крыш, лужаек и садов.

Контроль грунтовых вод и дренаж крыш

Примите во внимание объем воды, который сливается с вашей крыши под дождем в течение обычного года — это может быть огромное количество! Например, когда на крышу площадью 2400 квадратных футов выпадает 1 дюйм осадков, с этой крыши будет выливаться примерно 1500 галлонов воды. Если в течение года на эту собственность выпадет 35 дюймов дождя, 52 500 галлонов воды попадут в почву рядом с ее основанием.

Если в вашем подвале нет протечек, большая часть дождевой воды, попадающей в почву возле вашего фундамента, будет откачана водоотливным насосом. Важно убедиться, что водоотводной насос откачивает эту воду как можно дальше от вашего дома, чтобы она не просто повторно попадала в почву рядом с вашим фундаментом и не перерабатывалась обратно в подвал, перегружая насос.

Учитывая огромное количество осадков, которые могут выпасть на ваш дом и окружающую почву, хорошо функционирующие желоба и дренажные системы необходимы для предотвращения попадания воды в ваш дом или повреждения вашего фундамента.Сливную воду и воду из поддона следует направлять вдали от вашего дома, либо в общественную ливневую канализационную систему, если таковая имеется, либо в самую нижнюю часть вашего дома. Убедитесь, что вы проверили и соблюдаете ваши местные нормы стока для ответственного слива этой воды.

Водосточные желоба важны

Желоба используются для предотвращения капания дождевой воды и ее скопления вокруг фундамента вашего дома. Если почва вокруг вашего дома насыщается водой, на стены подвала оказывается дополнительное давление.В конечном итоге это может привести к оседанию дома и даже к смещению или прогибу стен подвала внутрь, что приведет к повреждению конструкции. Кроме того, вода может начать просачиваться в ваш подвал.

Избыточный сток воды в почву вокруг вашего дома — особенно серьезная проблема, если вы живете в районе с плохо дренируемой почвой, например, с почвой с высоким содержанием глины.

Просмотрите наши советы о том, как очистить желоба, чтобы защитить ваш фундамент.

Французские водостоки и водостоки

Используйте французский водосток во дворе, чтобы он действовал как «желоб для грунтовых вод», чтобы отводить воду от фундамента во время проливных дождей, когда земля становится насыщенной.

Итак, что такое французский сток? Французский водосток — это туннель, содержащий камень и перфорированную трубу, вырытую под уклоном вниз. Это особенно полезно для предотвращения попадания воды в ваш дом с высокой точки во дворе. Траншея отводит воду, которая в противном случае двигалась бы к основанию.

На большинстве фундаментов во время первоначального строительства установлены дренажные дренажные системы. Эти системы труб, гравия и фильтрующего материала собирают воду возле вашего фундамента и перенаправляют ее, чтобы предотвратить ее скопление у внешнего основания фундаментной стены.Если вы обнаружите, что уровень воды возле вашего фундамента кажется высоким, найдите выходы от дренажа фундамента и любые существующие французские дренажные системы, которые могут у вас быть. Убедитесь, что эти сливные линии по-прежнему работают нормально. Очистите трубы, если обнаружите, что поток воды ограничен. Попробуйте проверить эти трубы во время или сразу после сильного дождя, чтобы убедиться, что вода течет правильно.

Топография вашего участка — важный аспект эффективного контроля грунтовых вод. По возможности, вы хотите, чтобы уклон вашей собственности находился под уклоном от вашего дома, чтобы вода естественным образом отводилась от него.

Учитывая огромное количество воды, которая со временем падает на вашу крышу и двор, важно убедиться, что водоотводные системы на вашем участке работают нормально. Когда вы замечаете какие-либо недостатки в водостоке с крыши или других водосточных системах, всегда сразу же их устраняйте. Вложив немного времени и денег в периодическое обслуживание, вы избавитесь от огромных хлопот.

Источник изображения: toddneville

Устройство для контроля грунтовых вод и дренаж крыши от компании Water Damage Defense находится под лицензией Creative Commons Attribution-ShareAlike 3.0 Непортированная лицензия.

Сооружения для подавления и отвода подземных вод, применяемые в закрытых неглубоких траншеях захоронения (Конференция)


Дэвис, Е. К., Стэнсфилд, Р. Г., Мелрой, Л. А., и Хафф, Д. Д. Конструкции для подавления грунтовых вод и отвода поверхностных вод, применяемые в закрытых неглубоких траншеях для захоронения земли . США: Н. П., 1984.
Интернет.


Дэвис, Э. К., Стэнсфилд, Р. Г., Мелрой, Л. А., и Хафф, Д. Д. Сооружения для подавления грунтовых вод и отвода поверхностных вод, применяемые в закрытых неглубоких траншеях для захоронений . Соединенные Штаты.


Дэвис, Э. К., Стэнсфилд, Р. Г., Мелрой, Л. А., и Хафф, Д. Д. Сан.
«Сооружения для подавления грунтовых вод и отвода поверхностных вод в закрытых неглубоких траншеях для захоронения». Соединенные Штаты. https://www.osti.gov/servlets/purl/6417541.

@article {osti_6417541,
title = {Конструкции для подавления грунтовых вод и отвода поверхностных вод, применяемые в закрытых неглубоких траншеях для захоронений},
author = {Дэвис, Э. К. и Стэнсфилд, Р. Г. и Мелрой, Л. А. и Хафф, Д. Д.},
abstractNote = {Малая глубина залегания грунтовых вод, поверхностный дренаж и подземный поток во время штормов являются основными экологическими проблемами при операциях по обращению с низкоактивными радиоактивными отходами во влажных регионах.На двух свалках отходов в Национальной лаборатории Ок-Ридж (ORNL) группы закрытых траншей столкнулись с этими проблемами, и было показано, что они собирают и удерживают воду с сезонными колебаниями от 1 до 2 м. В попытке решить эти проблемы, связанные с водой, более старый из двух участков (Четвертая зона хранения твердых отходов (SWSA 4)) был оборудован в сентябре 1975 года дренажными путями с асфальтовым покрытием, предназначенными для предотвращения проникновения ливневой канализации из 13,8- га водосбора вверх по склону.На втором участке (участок 49-траншеи SWSA 6) вся территория траншеи площадью 0,44 га была закрыта бентонитовой глиной в 1976 году. Эти попытки не устранили проблемы с водой. В сентябре 1983 года на обоих полигонах были начаты инженерные работы по дренажу. Проект SWSA 4 был разработан для отвода поверхностных стоков и неглубоких подземных потоков, которые берут начало на склоне площадки, в сторону от зоны захоронения. Второй проект, пассивный французский дренаж, построенный в SWSA 6, был направлен строго на подавление уровня грунтовых вод на участке, тем самым предотвращая его пересечение с дном канав для захоронения.Мониторинг после строительства для оценки производительности показал, что уровень грунтовых вод в районе 49-траншеи был подавлен до глубины> 4,9 м ниже поверхности земли на 50% территории по сравнению с глубиной всего 2,1 м для определенных частей та же территория наблюдалась в сезонно влажные месяцы до строительства дренажа. Оценка проекта SWSA 4 показывает, что 56% стока зимой-весной 1984 года было отведено вокруг SWSA 4 через дренажную систему.},
doi = {},
url = {https: // www.osti.gov/biblio/6417541},
journal = {},
number =,
объем =,
place = {United States},
год = {1984},
месяц = ​​{1}
}


(PDF) Глубокие дренажи для управления грунтовыми водами

9

выход из предложенной дренажной системы и продолжение подъема по склону

вдоль линии дренажа.

Тесто, образующееся при выемке грунта, определяется техникой оператора

и / или формой ковша.Ковш экскаватора

может быть шире у верхнего края, чем у нижнего края

. Ковш в форме крыла создает боковые колотушки

, но ограничивает варианты формы поперечного сечения.

Грунт размещается вдоль одной или обеих сторон водостока

, образуя скопление грунта. Отвалы

могут быть сглажены, чтобы образовать непрерывную или прерывистую насыпь

, используя дорожный грейдер или бульдозер. Это важно, так как

заполняет низкие точки и обеспечивает уплотнение дамбы.

Область между верхним краем дренажа и отвалом

банка называется бермой. Берма должна иметь ширину

, достаточную для предотвращения вымывания грунта обратно в сток

или веса отвального вала, вызывающего обрушение сторон

водостока.

Техническое обслуживание

Дренажные насосы склонны к оползанию и эрозии из-за нестабильности грунта

. Произойдет эрозия глубокого дренажа или боковых откосов

.Это связано с трудностями в

при восстановлении более крутых склонов и часто нестабильными почвенными условиями

, связанными с осушением окружающей среды.

Для выровненных глубоких водостоков стороны остаются уязвимыми для

ударов дождевых капель и стока, образующегося изнутри.

насыпи и бермы. Осадок обычно накапливается

в основании дренажа, поскольку обычно потока

в канале недостаточно для его удаления. Это может серьезно ограничить эффективность слива.

Для открытых глубоких дренажных систем эрозия от жидкого топлива будет больше

из-за поверхностного стока. Хотя поверхностный сток

может генерировать достаточный поток внутри канала для вытеснения наносов

, он будет накапливаться в точках вдоль стока и

на выходе, где скорость потока ниже. В любом случае

осадок должен быть удален, так как

уменьшит эффективную глубину дренажа.

Может потребоваться периодическое реформирование отвалов

, чтобы исключить поверхностный сток

.Трубы, проложенные через берега для сброса поверхностных вод

в канализацию, необходимо будет часто проверять

на предмет повреждений и засоров в животноводстве. В случае труб из ПВХ

они становятся хрупкими из-за ультрафиолетового излучения

и могут нуждаться в замене.

Частота технического обслуживания будет зависеть в основном от состояния почвы

и интенсивности дождя и стока до

, где находится сток. Единичное наводнение

может полностью заполнить дренажный канал илом, если он построен в пределах

паводка или водотока.Во всех случаях стабилизация дренажной конструкции

с помощью растительности снизит частоту технического обслуживания

.

Юридические вопросы

Уведомление о намерении слить воду

Владелец или лицо, занимающее землю, должны уведомить уполномоченного по охране почв и земель

не менее 90

дней уведомления о намерении слить воду, если:

• вода дренировать — подземные воды;

• дренаж предназначен для контроля солености; и

• дренажные воды будут сбрасываться на другие земли, в

другие воды или в водоток.

Уведомление должно быть составлено в письменной форме и соответствовать Правилам

Soil

и Правилам сохранения земель 1992 года.

Уведомление о намерении осушать

можно получить в Департаменте сельского хозяйства

.

Для предложений по осушению земель в пределах водосбора Пил – Харви

, инициаторы должны направить письменное уведомление не менее чем за 90 дней

и использовать отдельную форму, которую можно получить в Департаменте сельского хозяйства

.

Рассмотрение предложения по дренажу без соблюдения

положений Уведомления о намерениях является правонарушением и может привести к судебному преследованию.Максимальный штраф составляет 2000 долларов для

физического лица и 10 000 долларов для юридического лица.

Преступления, причиняющие вред окружающей среде

Лицо, не подавшее Уведомление о намерении произвести слив, когда это требуется

, может столкнуться с обвинением в причинении серьезного

или материального ущерба окружающей среде в соответствии с недавними изменениями в

Закона об охране окружающей среды

1986

. Максимальные штрафы

за причинение серьезного экологического вреда составляют до

500 000 долларов для физического лица и 1 миллион долларов для юридического лица

для юридического лица.Чтобы избежать этих штрафов, владельцы и арендаторы

должны всегда подавать Уведомление о намерении осушить, когда это требуется

.

Другие разрешения

В дополнение к вышеизложенному, разрешение может потребоваться для дренажей

в следующих случаях:

• одобрение планирования — некоторые советы графства требуют одобрения разработки

для определенных типов земляных работ

, которые могут включать глубокие стоки. Обратитесь к совету графства

, чтобы узнать, требуется ли разрешение

перед началом работы.

• общественная земля — ​​там, где ваш сток предлагается пересечь

или слив на общественные земли (например, дорожный резерв,

железнодорожный резерв или заповедник), вы должны получить разрешение

от государственного органа, ответственного за это

земли перед началом работы.

• Местная растительность — если ваш сток требует удаления

местной растительности или приведет к уничтожению

местной растительности, может потребоваться разрешение от

Департамента окружающей среды.

• создание помех водотокам — водотоки в некоторых

частях штата подлежат особому контролю, а

может потребовать одобрения Департамента окружающей среды

.

• охраняемые водно-болотные угодья — водно-болотные угодья (озера, болота,

эстуариев) могут охраняться в соответствии с законами штата и федеральными законами

. Перед строительством дренажа, который может помешать

водно-болотным угодьям, проконсультируйтесь с государственным и федеральным департаментами окружающей среды

, чтобы узнать, требуются ли какие-либо разрешения

.

• телекоммуникационные услуги — всегда следите за тем, чтобы

выемка дренажа не мешала или

не повредила телекоммуникационные кабели, так как затраты на ремонт

могут быть значительными.

• Если сток пересекает второстепенные или основные дороги, может потребоваться разрешение совета графства

или Главного управления дорог

.

Решения по дренажу заднего двора — ландшафтная сеть

Проведите по экрану для просмотра слайдов

• Французский водосток, расположенный под этой гравийной дорожкой, обеспечивает дренаж прилегающих лужаек и посадочных площадей.

• Перфорированная дренажная линия может быть проложена во французской дренажной трубе, затем засыпана гравием перед засыпкой и окончательной сортировкой.

• Высота пятна указывает на конструкцию, есть ли такое низкое место, как это, которое может превратиться в болото в сырую погоду.

• Этот многоквартирный комплекс превращен в единую лощину, засаженную травами и платанами, чтобы снизить скорость и скрыть видимость в засушливый сезон.

• Выкопка пробной ямы не только позволяет оценить, насколько быстро истощается ваша почва, но и показывает, существует ли там плотная почва или твердый слой.

• Этот загородный дом превращает проблемную низину в красивый болотный сад.

• Во время строительства подрядчик траншеи для подземной дренажной системы, которая соединит все водозаборники на всей территории.

• Позже, в процессе строительства, размещаются впускные отверстия и добавляются решетки, чтобы не допустить попадания мусора в сливные линии.

• Во время сезона покоя легко увидеть, как этот травянистый лес превратился в поверхностный сток в эту извилистую канаву.

• Слив из траншеи позволяет стекать с больших поверхностей в линейный водосборный бассейн, расположенный под кирпичной полосой в тротуаре.

Там, где земля плоская, почвы плотные или уровень грунтовых вод высокий, хорошо спроектированная дренажная система является приоритетом. Без надлежащих дренажных решений вода может скапливаться, подрывая конструкции и затопляя дорогие растения, превращая части вашего нового ландшафта в постоянно влажные болота. Это может быть самой важной проблемой для ландшафтного архитектора из-за возможности повреждения. Дренаж заднего двора также может быть полностью проигнорирован проектировщиком, плохо обученным планированию и дренажу.

У вас проблемы с дренажем?

Хороший дизайнер проанализирует характер вашего двора и может «произвести оценку», чтобы установить точную топографию, независимо от того, насколько плоской может казаться участок. Точечные возвышения говорят дизайнеру, где лежат проблемы, чтобы он мог их решить с помощью дизайна.

Грунтовые воды также могут играть важную роль в дренаже, и это напрямую связано с режимом выпадения осадков. В низменных районах Юга уровень грунтовых вод может быть всего в нескольких сантиметрах ниже поверхности.Такие условия создают всевозможные проблемы для строительства и ограничивают возможности посадки.

Дождь — это периодический катализатор, который вызывает проблемы с дренажом в передаче. Там, где часто бывают сильные ливни, плохо дренированные участки могут быть затоплены на короткое время, если дренажные конструкции установлены, или на длительные периоды, если их нет. Добавьте сильные дожди к высокому уровню грунтовых вод, и вероятность ущерба возрастет в геометрической прогрессии.

Проверьте свой текущий дренаж

Узнайте, что происходит под землей, с помощью этого простого теста.Выкопайте яму примерно двух футов глубиной и такой же ширины. Залейте водой доверху. Если он стечет в течение часа, дренаж отличный. Если для слива требуется 12 часов, могут возникнуть проблемы. Если для осушения требуется более 24 часов, то существует серьезная проблема, которая может повлиять на глубокую корневую зону деревьев и кустарников.

Проблема № 1: Поверхностные воды

Решение: поверхностный дренаж

Дома с глинистой почвой страдают от недостатка поверхностных вод. Теоретически каждый участок был рассчитан на водоотведение, чтобы вода на заднем дворе стекала через канаву вниз к бордюру или ливневой канализации.Реальность такова, что строители не всегда получают правильные оценки, и вода попадает в ловушку, вызывая образование грязных зон на лужайках и площадках для посадки растений (см. Дренаж газона). Когда ваш дизайнер создает новый план дренажа, он может использовать градуировку поверхности, чтобы обеспечить достаточное падение для дренажа. Если нет, необходимо найти другой вариант.

Французский дренаж — это старый дренажный раствор, который собирает воду и обеспечивает место под землей, где ей может потребоваться время, просачиваясь сквозь плотную почву.По сути, это траншея, вырытая на любую глубину и заполненная гравием и, возможно, перфорированная дренажная линия. Поверх гравия укладывают рубероид или геотекстиль и заменяют почву. Окружающая территория рассчитана на дренаж в эту траншею, поэтому вода больше не собирается на поверхности и не создает проблем.

Проблема № 2: Hardpan

Решение: Подземный дренаж

Там, где есть твердые слои, вся площадка может страдать от плохого дренажа и стоячей воды.Это слишком сложная задача для точечных решений. Настаивайте на планировании планировки и дренажа в масштабе всего участка с подземной системой труб, питаемых отводов или траншей. Появление простых в установке пластиковых трубопроводов упрощает отвод воды с участка прямо в ливневую канализацию.

План дренажа может оказаться наиболее важной частью вашего проекта в районах с большим количеством осадков, таких как Флорида или Сиэтл, где часто бывают сильные потоки. Установка такого водоотвода обходится дороже, но он снова и снова окупается.Там, где нет ливневой канализации или она недоступна, такая система может сливаться в подземный отстойник. Это большая яма, выкопанная и засыпанная гравием, в которой стоит вода, пока она не стечет. Если повезет, рытье отстойника пробьет твердый каркас в более пористую почву глубже.

Деревья водно-болотных угодий

Если в вашем дворе высокий уровень грунтовых вод или плохой дренаж, может быть трудно найти деревья, которые будут хорошо расти. Вот список из 10 деревьев для влажного сада.

Проблема № 3: Высокий уровень воды

Решение: вырастите или используйте водолюбивые растения

Низменные участки с высоким уровнем грунтовых вод могут сделать озеленение настоящей проблемой.Корни растений в насыщенной почве во время вегетационного периода лишены доступа кислорода и быстро загнивают, как переувлажненное домашнее растение. Некоторые растения, произрастающие в днищах рек и на заболоченных территориях, хорошо себя чувствуют в паводковых ландшафтах. Лучшим выбором будут прибрежные виды из местных болот, топей и болот, естественно адаптированные к вашему климату и почвам.
