Как отвести грунтовые воды от фундамента: способы и материалы

Виды водоотводов от дома

Обычно от домов стараются отвести ливневые осадки, поверхностные (верховодки) и глубинные (грунтовые) воды, применяя для этого различные методики. Способы отведения вод от фундаментов зависят от их характера и включают в себя следующие виды:

Ливневка. Поверхностная и глубинная ливневая канализация отводит осадки с крыш домов, отмосток, газонов и замощенных участков частных территорий.

Отмостка. Отмостка не дает поверхностным, ливневым водам близко подходить к фундаментам зданий.

Дренаж. Пристенный, пластовый или кольцевой дренаж вокруг фундаментов зданий понижает уровень подземных вод, препятствуя их контакту со стенками и подошвой фундаментов.

Уклоны на местности. Подъем грунта около дома и понижение его уровня на границах участков способствует отводу воды не только от фундаментов зданий, но и с газонов.

Способы отвода воды от фундамента дома

Так как присутствие воды в зоне фундамента вызывает ряд негативных явлений, связанных с его быстрым разрушением, подтоплением и переувлажненностью внутри заглубленных помещений, оптимальное решение — отвести любые воды от бетонного основания. А это целый комплекс инженерных решений, которые могут совместно бороться с данной проблемой.

Отмостки

Одним из основных решений задачи, как отвести дождевую воду от фундамента дома, является устройство его обязательного элемента, носящего название отмостка.

Отмостки устраивают по периметру зданий, обычно они представляют собой многослойный горизонтальный пирог из песчаной, щебневой засыпок, плитного утеплителя и наружного покрытия. Последним чаще других выступают тротуарная плитка, асфальт или монолитный бетон. Бывают декоративные отмостки, в которых на полимерную водонепроницаемую мембрану (Плантер) насыпают простой или цветной декоративный камень.

Чтобы отмостка эффективно справлялась с задачей отвода воды от фундамента, она должна быть водонепроницаемой (добиваются укладкой плитного утеплителя, мембран), иметь достаточную ширину не менее 1 м и уклон от стены дома в 10 — 20 мм на м. п.

Изменение рельефа

Довольно часто на участках проводят объемные земляные работы, где делают разуклонку — понижение уровня грунта от дома к границам участка и за его территорию. Данный вид работ проводят при помощи экскаваторной техники, которая плавно поднимает уровень грунта около дома и срезает, транспортирует его с краев участка.

Оптимальная величина уклонов — 5 мм на м. п., однако с учетом рельефа местности наклон может иметь и другие значения, к примеру 10 мм на м. п.

Разуклонка хорошо себя проявляет в заболоченных грунтах с высоким содержанием глин, давая возможность воде стекать по поверхности земли прочь от фундаментов.

Ливневая канализация

Ливневка эффективно решает задачу, как отвести воду от фундамента дома, которая стекает с крыш и отмостки. Для отвода осадков на крышах устанавливают желоба и водосточные трубы. Стекающая вода попадает в дождеприемники и по наклонному канализационному трубопроводу направляется в дренажный колодец или за территорию участка.

Чтобы провести отвод осадков от отмостки, применяют систему наземной ливневой канализации из лотков. Наклонные желоба устанавливают по периметру всей отмостки, накрывают решетками и направляют к точке водостока.

Дренаж

Только глубинный дренаж фундамента дома способен справляться с высоким уровнем грунтовых вод. Последние, согласно строительным нормам, не должны подниматься выше 1 м от полов заглубленных подвалов (в противном случае дренаж не требуется).

Существует несколько разновидностей дренажей, которые способны эффективно отводить подземные водные потоки от фундаментов, к ним относят:

Пристенный. Пристенную систему дренажа прокладывают в глинистых и суглинистых грунтах на небольшом удалении от фундаментов, которое задается расположением ревизионно-смотровых колодцев. Для ее укладки по периметру дома выкапывают траншеи с минимальным уклоном в 2 мм на м. п., направляют их в точку водосброса и засыпают дренирующими материалами. Глубина траншей не должна опускаться ниже подошвы фундаментов, но нередко их чуть заглубляют (до 1 м), если каналы располагаются на большем расстоянии от фундаментного основания (1,5 — 2 м).

Кольцевой. Кольцевой дренаж проводят в песчаных грунтах для отвода воды от фундаментов одного или нескольких зданий. Для этого в земле роют каналы с минимальным уклоном 3 мм на м. п. в сторону водостока, которые располагают на расстоянии 5 — 8 м от фундаментов. При кольцевом дренаже используют ревизионно-смотровые колодцы, оптимальное расстояние между которыми для удобства прочистки от заиливания составляет 22 — 25 м.

Вертикальный. Снизить уровень подземных вод около фундаментов можно с помощью вертикального дренажа, пробурив в земле по периметру дома ряд скважин диаметром не менее 100 мм, доходящих до песчаных пластов. После проведения работ их засыпают щебнем или укладывают засыпку в геотекстильный чулок, который предварительно опускают в скважину. Также в шахту можно вертикально погрузить перфорированный трубопровод, закутанный в полотно из геотекстиля.

Пластовый. Пластовый дренаж фундаментов закладывают на этапе строительства, формируя под полами песчаные и щебневые подушки минимальной толщиной в 100 и 150 мм соответственно. При засыпке пластовый дренаж заводят под отмостки, упрощая их дальнейшее устройство, и делают уклон в 10 мм на м. п. в сторону одной из подземных труб пристенного дренажа фундамента.

Материалы для отвода воды от здания

Все процедуры по эффективному отводу воды от зданий считаются дорогостоящими. В первую очередь приходится выполнять большие объемы земляных работ, укладывать засыпки, трубы и прочие строительные материалы, стоимость которых вместе с проводимыми операциями также велики.

Устройством отмосток

Существует немалое количество разновидностей отмосток, которое использует широкий ряд строительных материалов. Их основные группы:

Засыпки. Это самый нижний слой песка и верхней щебенки, пласты которых укладывают под отмостку.

Утеплитель. Плитный утеплитель из экструзионного пенополистирола или плотного пенопласта предотвращает промерзание и морозное пучение грунтов под отмосткой.

Геотекстиль и мембраны. Геотекстильные полотна играют роль разделителей дренирующих слоев, а профилированные мембраны Плантер из полиэтилена являются гидроизоляцией и служат основанием для наружных сыпучих покрытий.

Покрытия. Чаще других отмостку устраивают из тротуарного камня, который ограничивают бортами. Нередко отмостки заливают бетоном или асфальтом, укладывают на их поверхность обычный или декоративный камень, подстелив под них мембрану Плантер.

При помощи ливневой канализации

Следует разделять поверхностную и подземную ливневые канализации отвода осадков, для прокладки которых используют следующие материалы:

Дождеприемники. Эти короба, оснащенные съемным пескоуловителем, устанавливают под водосточные трубы.

Полимерные трубы. В подземных ливневках находят широкое применение трубы и соединительные фитинги из рыжего непластифицированного поливинилхлорида (НПВХ) диаметрами 110 или 160 мм.

Ревизионно-смотровые колодцы. Предназначенные для прочистки заиленных труб гофрированные полимерные колодцы с крышками устанавливают на пути ливневой канализации.

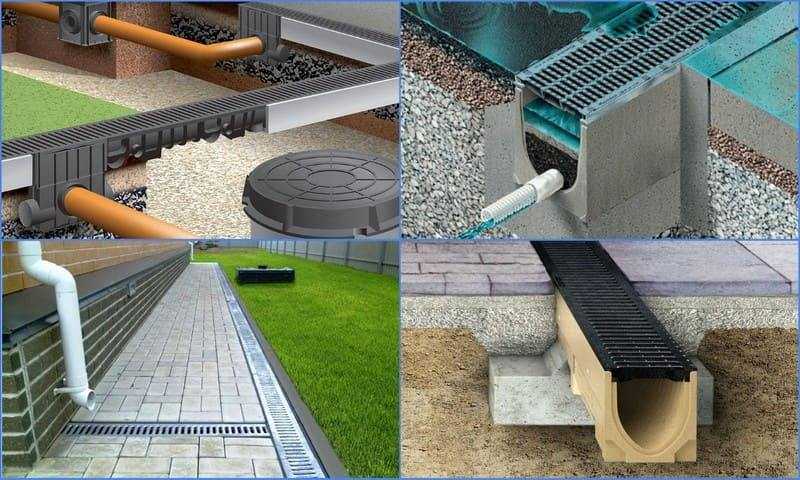

Лотки и решетки. Систему отвода осадков из бетонных, пластиковых, полимерно-песчаных, заливных лотков и пластмассовых, металлических решеток устанавливают при прокладке поверхностной ливневой канализации.

Посредством дренажа

Дренаж для отвода воды от фундамента прокладывают с помощью следующих стройматериалов:

Засыпки. Это средний, крупнозернистый песок, гравий или щебень, которые укладывают на геотекстиль в дренажные каналы.

Геотекстиль. Геокстильным полотном, сформированным иглопробивным, плетеным или термоспеченым методом оборачивают перфорированные дрены и накрывают канавы.

Трубы. Для дренажа обычно применяют полиэтиленовые гофрированные трубы со щелевой поперечной перфорацией, которые закутывают в геотекстильное, из кокосовой стружки полотно или помещают в оболочку из пенопласта и геотекстильный чулок.

Ревизионно-смотровые колодцы. Изделия представляют собой отрезки крупногабаритных гофротруб с крышками, в прорезанные нижние отверстия которых вставляют входящие и отходящие дренажные трубы.

Как отвести от фундамента талые и ливневые воды

Для отвода от фундаментов, с территории участков и отмосток воды используют наружную ливневую канализацию из лотков. Ее прокладывают по следующим правилам:

• К лоткам можно подсоединять дождеприемники, в которые водосточные трубы направляют воду с крыш.
• Для устройства наружной ливневки в грунте должны быть соблюдены необходимые уклоны около 5 мм на м. п. Такой же наклон в 5 — 7 мм на м. п. имеет и вся лотковая магистраль ливневой канализации.
• Если на участке не предусмотрен уклон, для отвода осадков используют специальную систему лотков разной высоты с каскадным подключением.
• Для отвода водных потоков в конце системы лотков устанавливают пескоуловитель, который подсоединяют к заглубленной канализационной ПНД-трубе. Последнюю под землей направляют к месту слива (дренажный колодец, территория за участком).

Особенности дренажа фундамента от грунтовых вод

Дренаж — это самый эффективный метод решения задачи, как отвести грунтовые воды от фундамента. Его прокладка имеет следующие особенности:

• Чаще других используют закрытые системы дренажа из каналов шириной около 400 мм, прорытых в глинах и суглинках с минимальным уклоном в 2 мм на м. п. и песках с наклоном в 3 мм на м. п.
• Ревизионно-смотровые колодцы устанавливают на 150 — 200 мм ниже дна каналов, чтобы попавший в трубы вместе с водой ил мог отстояться в их днище.
• При дренаже вокруг дома рекомендуется устанавливать четыре колодца в углах на поворотах трубопровода. Однако данную норму можно нарушить, разместив два ревизионных колодца в противоположных углах дома, если расстояние между ними не превышает 20 м.
• Стандартная прокладка пристенной дренажной системы в глиняных грунтах включает в себя следующие операции:

1. Рытье каналов и накрывание их геотекстилем.
2. Укладка дренажного трубопровода в геоткани.
3. Присыпка его 300 — 400 мм слоем щебня.
4. Заворачивание геотекстильного полотна на щебенку и засыпание канавы песком, плодородным грунтом.

Заключение

Существует несколько методов удаления воды от заглубленных фундаментов зданий. С ливневыми стоками, вытекающими с крыш зданий, отлично справляется подземная канализация, а поверхностные осадки эффективно отводит ливневка из лотков. Все системы дренажа предназначены для снижения уровня грунтовых вод, линза которых после дренирования не сможет доходить до фундаментов.
