Парогенератор для бани самодельный: Как сделать парогенератор (паровую пушку) для бани своими руками — пошаговая инструкция с фото, чертежами и видео

admin

Содержание

Как сделать парогенератор для бани (паровую пушку) своими руками — пошаговая инструкция с фото, чертежами и видео

Самодельный парогенератор или как его называют паровая пушка, может выполнять функцию дополнительного оборудования для банной печи, а может быть отдельным прибором. Чаще всего такое устройство используют в бане, сауне или хамаме для выработки мягкого и лечебного пара, создающегося за счёт добавления ароматных трав. Парогенератор можно приобрести в специализированном магазине, а можно сделать своими руками.

Содержание

  • 1 Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

    • 1.1 Устройство

    • 1.2 Виды и типы

  • 2 Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

  • 3 Подготовка к изготовлению пушки для открытой каменки

    • 3.1 Выбор материала для создания паровой пушки

    • 3.2 Пошаговая инструкция

  • 4 Паровая пушка для финской печи электрокаменки

    • 4. 1 Видео: паровая пушка своими руками

  • 5 Как сделать парогенератор из скороварки своими руками

  • 6 Советы по эксплуатации

    • 6.1 Видео: парогенератор своими руками

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

  • Датчика безопасности.
  • Ёмкости для воды.
  • Насоса для движения воды и пара.
  • Подготовительного блока для воды.
  • Блока парообразования.
  • Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.

Температурный режим парных разных типов:

  • В финской сауне должен быть сухой жар — температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
  • В турецком хамаме должен быть влажный пар — температура поддерживается на уровне 45°С — степень влажности 100%.
  • В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.

«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.

Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.

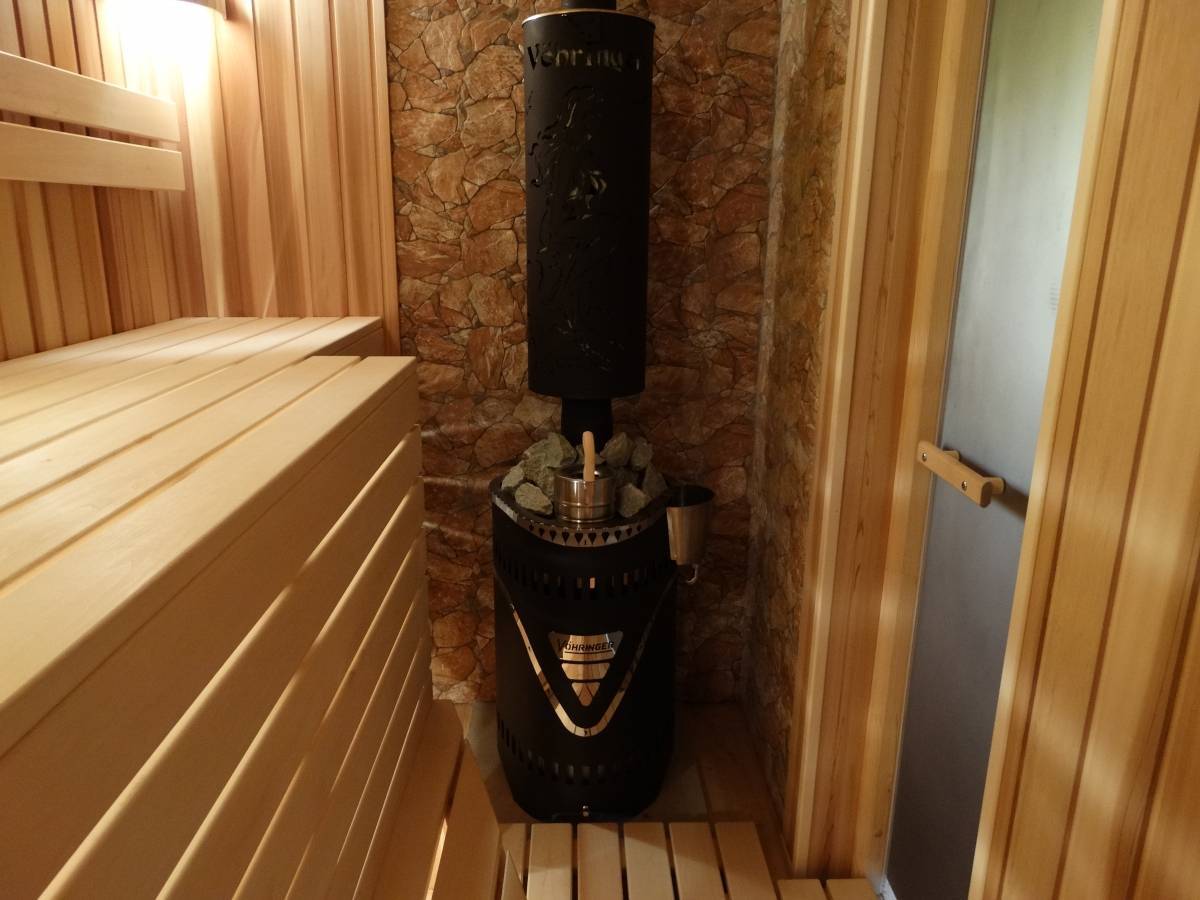

Печь в бане с паровой пушкой

Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.

Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.

Подготовка к изготовлению пушки для открытой каменки

Основной задачей при разработке чертежа паровой пушки является то, чтобы максимально большая площадь железных отводов для воды соприкасалась с камнями в печи. Трубы необходимо размещать как можно ближе к камням, раскалённым до максимальной температуры.

Очень важно использовать паровую пушку в печах, где установлена открытая печь-каменка. Это связано с тем, что создать хороший пар, который будет подходить для парения в традиционной бане от печи с камнями практически нереально. При попадании воды на камни, которые расположены во внешних местах, расположенных ближе к посетителям и дальше от печи, она превращается в очень сырой пар крупнодисперсионного типа.

Оптимальный комфорт людям может создать только сухой пар, который производится в процессе соприкосновения воды с наиболее раскалёнными деталями печи (самой топочной и камнями). Налить воду на топку не представляется возможным, так как она отделена от парильщика большим слоем камней, поэтому для эффективной доставки воды и были разработаны паровые пушки.

Самым простым решением стала пушка из стальной трубы, которую вставляют в свободное пространство печки, а затем просто закладывают камни.

Чертёж простой паровой пушки

Чертёж работы паровой пушки

Выбор материала для создания паровой пушки

Мы будем делать наиболее простую модель паровой пушки, которая не потребует большого количества дорогостоящих материалов и при этом она сможет в полной мере выполнять свои функции.

Материалы

  • Гофрированная труба 2 штуки — диаметр 4 мм.
  • Гофрированные трубы 2 штуки — меньшего диаметра.
  • Открытая печь каменка — модель Шилка.
  • Фарфоровые шарики для закладки в печь.
  • Металлическая воронка.

Для того чтобы сделать своими руками такую пушку нам понадобится только металлический острый предмет, которым мы будем делать отверстия в трубе.

Пошаговая инструкция

  1. Берём две гофрированные трубы одинакового размера (подбирается в зависимости от размеров свободного пространства в печи). Делаем в них отверстия Ø 8–10 мм на одинаковом расстоянии друг от друга (примерно 5 см). Загибаем их концы с двух сторон.

    Гофрированные трубы с отверстиями

  2. Размещаем трубы отверстиями вверх внизу печи. Загнутые концы должны «смотреть» вверх. Обе пушки располагаем напротив друг друга.

    Расположение трубы в печи отверстиями вверх

  3. В концы вставляем вертикальные трубы для подачи воды.

    Вставляем вертикальную трубу для подачи воды

  4. Сверху труб устанавливаем воронки для того чтобы удобно было вливать в них воду.

    Вставляем воронку для залива воды

  5. Берём фарфоровые шарики и полностью заполняем ними пространство печи, как показано на рисунке.

    Фарфоровые шарики для печи

  6. Наш простой парогенератор готов к использованию.

    Готовая печь с простой паровой пушкой

Проверка работы

В период парения такая паровая пушка показала свою эффективность. За 2,5 часа «работы» при температурном режиме от 65 до 95°С было влито 3,5 л. воды. Это означает, что около 1,5 л. воды в час преобразовывалось в сухой мелкодисперсный пар. Через 2 часа температура в парилке стабильно оставалась на отметке 80°С. Этого достаточно для того, чтобы в парной был комфортный температурный режим для организма человека.

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

  • Медная трубка со специальными пароотводами — диаметр 1 дюйм.
  • Тонкая медная трубка — диаметр 6 мм.
  • Стальная воронка для залива воды.

Инструменты

  • Водопроводная пайка (95% олово)
  • Паяльник

Сборка конструкции паровой пушки

  1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

    Раздаточная медная трубка с воронкой

  2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

    Привариваем медную трубку к концу раздаточной трубы

  3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
  4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
  5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

    Укладываем трубку в печь между ТЭНами, вынув часть камней

  6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

    Прикручиваем воронку к концу трубки

  7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

    Финская печь с паровой пушкой готова к использованию

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Видео: паровая пушка своими руками

Как сделать парогенератор из скороварки своими руками

Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:

  • Выбрать подходящую посуду.
  • Вмонтировать нагревательный элемент.
  • Организовать правильный приток воды.
  • Произвести отбор пара.
  • Проверить устройство.

Материалы для парогенератора:

  • Скороварка — 1шт.
  • Электрические нагревательные ТЭНы.
  • Плита.
  • Шпильки, болты, гайки и шайбы.
  • Прокладки термостойкие.
  • Медная трубка.
  • Ёмкость для воды.
  • Поплавковый кран.
  • Шланг.

Инструменты

  • Дрель.
  • Разводной ключ.

Этапы работы

  1. Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
  2. Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.

    Просверливаем отверстие для ТЭНа

  3. Далее нам необходимо сделать так, чтобы кипяток не проходил сквозь места крепления нагревательных элементов. Для этого мы используем прокладки, сделанные на основе герметичного силикона. Их можно сделать самостоятельно.
  4. Выкладываем на ровную поверхность лист бумаги и затем наносим на неё герметик. Немного его разравниваем и сверху кладём ещё один лист бумаги и кусок стекла. Сверху кладём любой тяжёлый предмет, который спрессует нашу заготовку. После того как силикон высохнет, из него с помощью трубки нужного диаметра мы выдавливаем прокладки.

    Делаем герметичные силиконовые прокладки

  5. Устанавливаем ТЭНы и тщательно закручиваем гайки. Наливаем воду в ёмкость и убеждаемся, что протечки отсутствуют.
  6. Подключаем питание. Для этого под ТЭНом мы размещаем медную трубку, по которой постоянно будет поступать вода. Если мы установим трубку над нагревательным элементом, то нарушим весь процесс парообразования.

    Устанавливаем ТЭН в скороварку

  7. Если вода не будет постоянно поступать в парогенератор, то жидкость в нём быстро испарится и устройство выйдет из строя.
  8. Так как вода должна постоянно поступать в парогенератор, а такой процесс невозможно осуществить напрямую из водопровода, необходимо сделать следующее. Недалеко от устройства установить сосуд, который будет сообщаться с медной трубкой, подающей воду. Высота двух сосудов должна быть одинаковой, для того чтобы процесс заработал. На днище второй ёмкости мы монтируем поплавковый кран, который будет выполнять функцию посредника между генератором пара и посудой для подачи воды. Такой кран будет «следить» за уровнем воды и по мере её убывания производить доливку.

    Готовый парогенератор для парообразования

Отбираем пар

После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.

Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия.

Тестируем парогенератор

  • Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
  • Проверить уровень воды.
  • Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.

Советы по эксплуатации

  • Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
  • Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
  • Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.

Видео: парогенератор своими руками

Если в вашей парной будет установлена паровая пушка, то можно быть уверенным, что в зимние холода помещение будет нагреваться намного быстрее, а тепло сохранять достаточно длительное время. Главное — это правильно сделать такое устройство, чтобы оно эффективно работало и могло создавать необходимый для русской бани, сауны или хамама целебный, насыщенный сухой или влажный пар. Созданный своими руками парогенератор или паровая пушка не смогут в полной мере заменить современные заводские установки, но если вам не нужны многочисленные дополнительные функции, то стоит остановить свой выбор на одной из самодельных конструкций.

  • Автор: Елена Давыдова

  • Распечатать


Оцените статью:

(13 голосов, среднее: 4. 8 из 5)


Поделитесь с друзьями!

Печь с парогенератором для бани

Содержание

  • Устройство парогенератора для бани
  • Особенности работы печи с парогенератором в бане
    • Работа парогенератора в печке бани и в домашней сауне
    • Установка и оборудование парогенератора и печи в бане
  • Как изготовить самодельный парогенератор для бани своими руками
  • Заключение

Страстью народа к посещению парилки уже давно воспользовалось множество различных фирм, специализирующихся на производстве самых разных систем для обустройства бани, начиная от простых аксессуаров и материалов для отделки, и заканчивая готовыми комплектами для постройки «сделай сам». В ассортименте оборудования для бань стоит обратить внимание на печь с парогенератором для бани. Это устройство можно по праву назвать сердцем современной домашней бани. Если стационарный вариант бани можно накалить каменкой на чугунной или стальной печке, то в условиях квартиры без парогенератора баня в принципе невозможна.

Устройство парогенератора для бани

Конструкция парогенератора не отличается особой сложностью, сделать парогенератор для бани вполне по силам грамотному слесарю-механику, знакомому с ремонтом электрических нагревателей. Но настроить и заставить печь с парогенератором надежно работать намного сложнее, прежде всего, необходимо точно знать, как и какой пар устройство будет выдавать в парилку. Парогенератор можно условно сравнить с кипящей кастрюлей на печи, но чуть более совершенной и сложной в управлении.

Основные узлы парогенератора:

  • Емкость с водой;
  • Теплогенерирующее устройство;
  • Поверхность для образования пара в печи;
  • Система подачи пара и тепла в парилку;
  • Блок контроля и управления процессами нагрева.

Важно! Парогенератор нужен только для насыщения помещения парилки разогретым водяным паром.

В современных банях парогенератор используется как самостоятельное устройство, так и в комбинации с печью. При правильном выборе модели парогенератора одно парное помещение бани можно использовать и в режиме русской бани, и в качестве раскаленной сауны.

В большинстве описаний парогенератора для бани зачастую отсутствует столь важное устройство, как печь для подогрева воздуха в парилке. Можно пробовать попариться без притока в парилку свежего и разогретого воздуха, но, кроме головной боли от недостатка кислорода, вы больше ничего не почувствуете.

Если обратиться к описанию наиболее удачных конструкций парогенераторов для бани, можно увидеть, что везде работа парогенератора связана с подачей дополнительного тепла от печи в помещение бани. Это важно для нормального прогрева и вентиляции парилки средних размеров.

Особенности работы печи с парогенератором в бане

Современные конструкции парогенераторов основаны на точном управлении процессом приготовления пара, контроле над температурой в печи, и наддувом его в парилку. Зачастую в специализированных печках каменках вмонтировано устройство парогенератора, помогающее получать дополнительное количество пара необходимой температуры и плотности. Почему?

Работа парогенератора в печке бани и в домашней сауне

Потому что создать нужную по температуре и влажности атмосферу в парилке не так просто, как может показаться. Стоит вылить на раскаленные камни печи чуть больше воды, чем следовало, или вода оказалась недостаточно горячей, и парилка заполняется клубами тяжелого холодного пара. В этом случае большая часть воды попадает в атмосферу парилки в виде мельчайших капелек, они легко поглощают тепло и остужают воздух.

Если печь каменку перегреть и подлить кипятка, в парилке воцарится настоящий жар. Но страшно не это. В таких условиях резко снижается содержание кислорода в воздухе, и кроме дискомфорта от перегрева, возможно головокружение или даже потеря сознания. Поэтому управление температурой и влажностью с помощью печи каменки требует навыка и твердой руки.

Парогенератор позволяет в паре с печью держать необходимый градус и влажность пара. Мало того, ведущие изготовители малогабаритных парогенераторов с печкой для бани много усилий прилагают, чтобы сделать процесс парогенерации максимально управляемым. Поэтому продукция таких компаний, как «Harvia», «Tylo» и «Helo», пользуется признанным уважением и спросом.

В малогабаритных парных, например, в условиях квартирной бани, фирменный парогенератор можно использовать без дополнительного обогрева печью. Связано это с маленькой тепловой инерцией малоразмерной парилки и хорошим качеством пара. Для любителей более сухого и горячего варианта обычно предлагается дополнительное комплектование парилки электротепловентилятором.

Установка и оборудование парогенератора и печи в бане

Любые конструкции парогенераторов с электрической печкой устанавливаются вне парилки, обычно в сухом и прохладном помещении квартиры или бани. Для работы такой системы потребуется отдельная проводка с сечением жил провода не менее 2 мм,2 и бак с расходной водой. Потребляемая мощность электрической печки парогенератора для домашней сауны составит 2-3 кВт. Для парных в 15 м3 используются печи с потреблением энергии в 10-12 кВт/ч.

Для подвода горячего пара и воздуха в помещение парилки бани используется окно, которое располагается обязательно на удалении не менее 1 м от сидений или лавок. Чаще всего окно находится на высоте 25-30 см над уровнем пола. Это позволяет подогревать стены и пол. Основное количество тепла передается в воздух на уровне 1-1,2 м от пола.

Ресурс устройства зависит от варианта исполнения печи и долговечности металлических или керамических поверхностей, с которых происходит испарение. Как только на поверхности испарителя печи образуется налет или осадок, ресурс всей нагревающей конструкции резко снижается, металл начинает перегреваться и может прогореть.

Во многих случаях фирмы, занимающиеся установкой бань и монтажом парогенераторов, предлагают подключить к электрической печи водопроводную магистраль. Это удобно и безопасно. Но только при одном условии – если установлен очистной фильтр воды с ионообменной мембраной. Такой фильтр дает практически дистиллированную воду. Остальные варианты очистки воды, как правило, неэффективны.

Как изготовить самодельный парогенератор для бани своими руками

Если у вас возникло желание построить собственными руками печь и парогенератор для домашней парилки, проще всего сделать его из небольшого баллона для сжатого газа или воздуха. Можно использовать емкость для сжиженного газа, главное – это прочность стенок и бездефектность баллона.

Сборка конструкции выполняется в следующем порядке:

  1. В баллоне выворачивается вентиль, тщательно очищается и вымывается внутренняя поверхность;
  2. В корпус баллона необходимо вмонтировать ТЭН, примерно на 2 кВт, для печи можно использовать нагреватель из витой нихромовой спирали, продетой с керамическими вставками в трубе из нержавейки. Лучшим вариантом будет нагреватель от медицинского дистиллятора;
  3. Нагреватель печи необходимо будет врезать в корпус баллона. Чаще всего места вывода трубы – нержавейки обваривают углекислотным полуавтоматом;
  4. В верхней части баллона необходимо приварить штуцер с шаровым полудюймовым краном, для горячей воды. Кран устанавливают на высоте в 0,75 полной высоты баллона для контроля уровня залитой воды;
  5. В верхней части баллона на резьбовую посадку снятого вентиля необходимо накрутить Г-образное колено из медицинской нержавейки или легированной никелем стали, в котором, собственно, и будет перегреваться пар из баллона. На металлической поверхности колена необходимо намотать последовательно два слоя стеклоткани. Поверх первого слоя наматываем нихромовую проволоку, диметром 0,2-0,3 мм, и подключаем обмотку к ЛАТРу. Поверх нихрома укладываем второй слой стеклоткани толщиной не менее 1 см, закрываем намотанную часть лентой из негорючего термостойкого материала;
  6. При подключении к ЛАТРу выставляем на приборе минимальное напряжение 12-18В. После прогрева колена включаем подогрев воды в баллоне. С появлением пара повышаем на ЛАТРе напряжение так, чтобы выходящий из баллона пар становился невидим. Температура перегретого пара на выходе из печи парогенератора составит ориентировочно 100-120оС.

Важно! Любой самодельный парогенератор может вызвать сильные ожоги, поэтому необходимо быть крайне осторожным в обращении, и перед практическим использованием печи парогенератора в бане она должна пройти испытание и наработку не менее 3-4 часов безотказного функционирования.

Для более эффективной работы поверхность баллона можно покрыть теплоизоляцией из минерального волокна. Г-образное колено, в котором происходит перегрев пара, нагревается до 200-250оС, поэтому для его теплоизоляции можно использовать теплостойкие материалы, например, из базальтового волокна.

Заключение

Не стоит пробовать строить парогенератор, основанный на эффекте кипения воды при пропускании тока через емкость с водой. Такая конструкция печи проще и обладает эффектом саморегулирования, но для ее постройки нужен опыт и точный расчет поверхности электродов. Кроме того, при 12В конструкция парогенератора оказывается слабой для работы в бане, а при высоком напряжении схема становится крайне опасной из-за высокой вероятности поражения электрическим током. Можно выбрать более простой парогенератор для бани, в изготовлении своими руками, на одном из видео, которые в избытке предлагают несколько каналов.

  • Строительство туалета на даче своими руками

  • Баня из клееного бруса своими руками

  • Детский деревянный домик своими руками

  • Строим погреб своими руками

Зеленый паровой двигатель ®Домашняя страница





Ограниченная серия

Трехцилиндровый двигатель мощностью 10 л.с.



[email protected]

Выступление Роберта Грина на конференции TED о замене энергосистемы.







Вот несколько причин рассматривать паровые двигатели как альтернативу

ветровые и солнечные системы. Диапазоны мощности варьируются от долей л.с. до сотен л.с.

Паровые двигатели могут работать 24 часа в сутки независимо от местоположения, погоды и дневного света.

Не требуются затраты на строительство, башни, панели крыши или разрешения.

Использование пара не оказывает никакого шума или воздействия на окружающую среду.

Зеленый паровой двигатель   могут работать на самом широком спектре альтернативных видов топлива, включая солнечное и геотермальное.

Не требуется резервного питания, как для ветряных и солнечных систем.

При работе от солнечной энергии избыточная энергия может накапливаться в сжатом воздухе, который позже может быть возвращен в паровой двигатель для выработки электроэнергии. Сжатый воздух намного дешевле батарей.

Прерывистая энергия не является решением для прерывистой энергии. Паровые двигатели — это энергия по требованию.

 Для запросов электронная почта: [email protected]

Чертежи для этого 2-цилиндрового самодельного двигателя доступны для покупки ниже.





Вот несколько примеров различных двигателей:

Трехцилиндровый паровой двигатель



  Трехцилиндровый генератор с прямым приводом

Какой генератор используется в паровых машинах?

В отличие от двигателей внутреннего сгорания, которым для развития полной мощности требуются высокие обороты, паровые двигатели имеют полную мощность при стартовой скорости. Генераторы ветряных мельниц работают на низких оборотах (от 100 до 600 об/мин). Хотя паровые двигатели могут работать на высоких скоростях, для этого требуется больше пара, чем необходимо. Гораздо экономичнее запускать их медленно. Для производства электроэнергии используйте ту же электрическую систему, что и для ветряных мельниц.





Четырехцилиндровый двигатель мощностью 15 л.с.





Генератор с прямым приводом и система Compete

Комплексные системы включают котел, рециркуляцию пара (замкнутый контур), горячую воду, дистиллятор воды, обогрев удаленных помещений и выработку электроэнергии.



Генератор: www.windbluepower.com

Привод Z Два цилиндра





Гибкий стержень, два цилиндра

Нажмите на видео ниже, чтобы увидеть пять различных двигателей в действии

Посмотрите видео ниже для солнечной паровой системы

Шестицилиндровый



Двигатель Z8

См. страницу лицензий для видео

Приведите в действие лодку, генератор, воздушный насос, водяной насос, воздуходувку, дистиллятор воды, тепловой насос, кондиционер, модели самолетов, лодок и поездов или различные устройства с любым топливом, которое будет нагревать воду, включая солнечное и геотермальное. Отработанное тепло от двигателей или производственных процессов также может использоваться для производства пара для питания этого двигателя. Поскольку он очень легкий и компактный, его можно использовать в транспортных средствах для запуска насосов на отработанном тепле; экономия энергии и топлива. Этот мощный и тихий двигатель является прорывом в использовании альтернативных источников энергии. Благодаря революционно новым запатентованным средствам преобразования возвратно-поступательного движения во вращательное движение

«Зеленый паровой двигатель » значительно упростил поршневой двигатель.



Чертежи для сборки двухцилиндрового парового двигателя, подобного приведенному ниже, доступны для покупки.

ПЛАНЫ ПО СТРОИТЕЛЬСТВУ ДВИГАТЕЛЕЙ ОТ ТРЕХ-ШЕСТНАДЦАТИ ЦИЛИНДРОВ ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ НЕ ДОСТУПНЫ

Замедленная анимация, чтобы показать, как это работает. для демонстрации видео нажмите на ссылку ниже:

(примечание: насос перед маховиком для рециркуляции конденсированного выхлопного пара)

Обычно отработанный пар конденсируется и закачивается обратно в котел для повышения эффективности. Небольшой насос на двигателе перекачивает конденсированную воду в котел для замкнутой системы.

Схемы «Сделай сам» для

этот 2-цилиндровый двигатель доступен ниже.

Самодельный двигатель в планах — это 2-цилиндровый двигатель мощностью 10 л.с., изготовленный в основном из готовых деталей

  Также доступны схемы котла для вышеуказанного котла.

Чертежи котла предназначены для безопасного водотрубного котла, который может использоваться на различных видах топлива, таких как газ, древесина, пеллеты или другое биотопливо. Котел в планах легко построить из доступных материалов. Планы включают питательный насос котла, который рециркулирует воду для эффективной и экономичной работы. Котел можно масштабировать для больших или малых двигателей.

Приобретите планы двигателей сейчас за 45 долларов США и планы котлов за 35 долларов США.



Схемы котлов Электронная почта







Выступление Роберта Грина на конференции TED о замене энергосистемы.



См. другие примеры двигателей ниже

Паровые двигатели

обладают такими преимуществами, как меньшее загрязнение окружающей среды, бесшумная работа, высокий крутящий момент на низких скоростях, отсутствие требований к трансмиссии, работа на различных видах топлива (многие возобновляемые), длительный срок службы при минимальном техническом обслуживании.

Добавляя к этому списку особых преимуществ, «Зеленый паровой двигатель»

» предлагает следующие уникальные функции:

Работает при очень низком давлении пара и малом объеме (обгонная муфта при 2 фунтах на кв. дюйм),
Недорогая сборка,
Почти нулевая потребность в смазке,
Может быть собран или разобран за считанные минуты,
Чрезвычайно легкий,
Несколько движущихся частей,
Минимальные требования к котлу,
Может работать в любом положении, как электродвигатель.
Очень маленький профиль для экономии места.
Может быть сконфигурирован в соответствии с желаемой мощностью в зависимости от требований к скорости.
Используются современные материалы и методы, ранее не применявшиеся в паровой энергетике.
Очень универсальный и элегантно простой.

Свойства запатентованного кривошипно-шатунного механизма (называемого «передача с гибким стержнем»), изобретенного Робертом Грином, обеспечивают этому двигателю преимущество, состоящее в том, что он устраняет типичный коленчатый вал и кулачок, которые требуют смазки и прецизионной обработки. Он также обеспечивает уникальную конфигурацию, благодаря которой цилиндры выровнены в том же направлении, что и главный вал. В результате получился компактный, легкий и тонкий двигатель, который чрезвычайно прост в изготовлении и сборке.

    Поршни и клапаны работают от короткого отрезка гибкого вала. Поскольку гибкий вал зафиксирован и не может вращаться, штоки поршня и шток толкателя клапана удерживаются на месте при возвратно-поступательном движении. Цилиндры плавающие, прикрепленные к поворотному шаровому фитингу у их основания. Большая часть конструкции и веса типичного парового двигателя была устранена.

    Уникальная особенность «Передачи с гибким стержнем» заключается в том, что она создает прерывистое движение, при котором движение клапана останавливается в открытом и закрытом положениях во время рабочего такта и такта выпуска. Это дает удлиненные, полностью открытые фазы газораспределения. В дополнение поршни удерживаются неподвижно, в то время как клапан перемещается между фазами. Выходной вал продолжает вращаться, пока поршни остаются неподвижными. В результате эффективность резко возрастает. Общее трение двигателя снижено за счет небольшого количества легких движущихся частей и использования шарикоподшипников. Гибкий стержень почти не имеет трения, поскольку изгибание похоже на пружину, в которой энергия, необходимая для его изгиба, возвращается в равных количествах.

Этот двигатель может быть выполнен в различных конфигурациях и размерах. Например, размер поршня и длину хода можно изменить за пару минут. Один цилиндр может быть заменен цилиндром воздушного насоса для подачи воздуха или воды. Он может иметь один или несколько цилиндров без увеличения количества подшипников. Современные материалы и методы были применены к этой паровой машине для достижения новых результатов и доведения паровой энергии до современного уровня.

Двухцилиндровый генератор с прямым приводом

Двигатель, показанный ниже, специально разработан для работы с солнечными коллекторами или небольшим бойлером, включая бытовые скороварки. Он обеспечивает достаточную скорость, чтобы исключить ременные или зубчатые передачи, и работает при давлении пара от 10 до 50 фунтов на квадратный дюйм.

 Двигатель прекрасно помещается в трубу для компактных конструкций.



Как видно на фотографии ниже, этот 2-цилиндровый двигатель/котел производит до 500 Вт при давлении пара менее 20 фунтов. Вода в котле поддерживается автоматически, а тепло от выхлопных газов рециркулируется обратно в котел. Дистиллированная вода и горячая вода производятся как побочный продукт. Котел представляет собой модифицированную скороварку с насосом самоподпитки. Он может работать на различных видах топлива. Он чрезвычайно экономичен в строительстве и эксплуатации. Он идеально подходит для выживших, удаленного питания, оказания помощи при стихийных бедствиях и в районах, недостаточно обслуживаемых сетью. Лицензии также доступны для производства.



< > Нажмите на ссылку ниже, чтобы посмотреть видео о двигателе.

Дистиллятор/нагреватель/генератор воды, работающий от небольшого двухцилиндрового парового двигателя

 Это устройство производит много галлонов дистиллированной воды в день, пока оно заряжает аккумуляторы, нагревает воду для бытовых нужд и обогревает помещения. Перегонка спирта и приготовление пищи являются дополнительными функциями этой системы. В нем используется обычная бытовая скороварка или небольшой водотрубный котел на медленно кипящем огне. Его замкнутая система рециркулирует тепло выхлопных газов и поддерживает уровень воды в котле для обеспечения высокой эффективности. Эта модель парового двигателя работает в системе при давлении пара от 2,5 до 30 фунтов на квадратный дюйм. Система масштабируется для более крупных требований. Лицензия доступна.

Внимание!

Только что опубликована новая электронная книга Роберта Грина

«Машины парового века» содержит описания и 100 прекрасных гравюр и рисунков промышленных машин и паровых двигателей конца 1800-х годов. Красиво детализированные гравюры имеют качество кадрирования и демонстрируют высшую точку технологии. Машины до OSHA раскрывают внутреннюю работу шестерен, маховиков и конструкции до того, как правила техники безопасности скроют их из виду. Эта книга также дает краткую историю эпохи пара, а также вклад и наследие, которые используются до сих пор. В последней главе рассказывается о возможном будущем технологий и их актуальности для будущих поколений паросиловых установок.

Загрузите его здесь: Steam Age Machines



Лицензии защищены патентами на полезные технологии, патентом США № 6 647 813, поданным в 2001 г. (истек срок действия). Патент США № 8096787, поданный 08.09.2008. PCT/US2009/048038, патент Индии № 313376.

Для получения информации о получении лицензий на производство перейдите на страницу «Лицензии».

См. FAQ на странице «Лицензии»

В связи с недавним выходом на пенсию нынешнего владельца четыре патента, перечисленные выше, теперь доступны для покупки. Задайте вопрос, отправив электронное письмо или позвонив по телефону: 949 581 2529, электронная почта: mailto:[email protected]

См. страницу продуктов для приобретения патентов и технологий

  Для получения дополнительной информации о лицензировании или планах приобретения отправьте электронное письмо по адресу:mailto:[email protected]



Контактная информация:

Роберт Грин (949) 581 2529



Самодельный котел для паровоза?

рамб
Член
