Паропроницаемость стен и материалов

Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.

Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.
Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).
Битум 0,008
Тяжелый бетон 0,03
Автоклавный газобетон 0,12
Керамзитобетон 0,075 — 0,09
Шлакобетон 0,075 — 0,14
Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе)
Известковый раствор 0,12
Гипсокартон, гипс 0,075
Цементно-песчаная штукатурка 0,09
Известняк (в зависимости от плотности) 0,06 — 0,11
Металлы 0
ДСП 0,12 0,24
Линолеум 0,002
Пенопласт 0,05-0,23
Полиурентан твердый, полиуретановая пена
0,05
Минеральная вата 0,3-0,6
Пеностекло 0,02 -0,03
Вермикулит 0,23 — 0,3
Керамзит 0,21-0,26
Дерево поперек волокон 0,06
Дерево вдоль волокон 0,32
Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом. Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т.е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.
Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).
Воздух 1, 1
Битум 50 000, 50 000
Пластики, резина, силикон — >5 000, >5 000
Тяжелый бетон 130, 80
Бетон средней плотности 100, 60
Полистирол бетон 120, 60
Автоклавный газобетон 10, 6
Легкий бетон 15, 10
Искусственный камень 150, 120
Керамзитобетон 6-8, 4
Шлакобетон 30, 20
Обожженная глина (кирпич) 16, 10
Известковый раствор 20, 10
Гипсокартон, гипс 10, 4
Гипсовая штукатурка 10, 6
Цементно-песчаная штукатурка 10, 6
Глина, песок, гравий 50, 50
Песчаник 40, 30
Известняк (в зависимости от плотности) 30-250, 20-200
Керамическая плитка ?, ?
Металлы ?, ?
OSB-2 (DIN 52612) 50, 30
OSB-3 (DIN 52612) 107, 64
OSB-4 (DIN 52612) 300, 135
ДСП 50, 10-20
Линолеум 1000, 800
Подложка под ламинат пластик 10 000, 10 000
Подложка под ламинат пробка 20, 10
Пенопласт 60, 60
ЭППС 150, 150
Полиурентан твердый, полиуретановая пена 50, 50
Минеральная вата 1, 1
Пеностекло ?, ?
Перлитовые панели 5, 5
Перлит 2, 2
Вермикулит 3, 2
Эковата 2, 2
Керамзит 2, 2
Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату. Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель. Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

Таблица паропроницаемости различных строительных материалов

В отечественных нормах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2ч Па/мг) нормируется в главе 6 “Сопротивление паропроницанию ограждающих конструкций” СНиП II-3-79 (1998) “Строительная теплотехника”.

Международные стандарты паропроницаемости строительных материалов приводятся в стандартах ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) – 2007 год.

Показатели коэффициента сопротивления паропроницанию определяются на основании международного стандарта ISO 12572 “Теплотехнические свойства строительных материалов и изделий – Определение паропроницаемости”.

Показатели паропроницаемости для международных норм ISO определялись лабораторным способом на выдержанных во времени (не только что выпущенных) образцах строительных материалов. Паропроницаемость определялась для строительных материалов в сухом и влажном состоянии.В отечественном СНиП приводятся лишь расчетные данные паропроницаемости при массовом отношении влаги в материале w, %, равном нулю.Поэтому для выбора строительных материалов по паропроницаемости при дачном строительстве лучше ориентироваться на международные стандарты ISO, котрые определяют паропроницаемость “сухих” строительных материалов при влажности менее 70% и “влажных” строительных материалов при влажности более 70%. Помните, что при оставлении “пирогов” паропроницаемых стен, паропроницаемость материалов изнутри-кнаружи не должна уменьшаться, иначе постепенно произойдет “замокание” внутренних слоев строительных материалов и значительно увеличится их теплопроводность.

Паропроницаемость материалов изнутри кнаружи отапливаемого дома должна уменьшаться: СП 23-101-2004 Проектирование тепловой защиты зданий, п.8.8:Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои.

По данным Т.Роджерс (Роджерс Т.С. Проектирование тепловой защиты зданий. / Пер. с англ.

– м.: си, 1966) Отдельные слои в многослойных ограждениях следует располагать в такой последовательности, чтобы паропроницаемость каждого слоя нарастала от внутренней поверхности к наружной. При таком расположении слоев водяной пар, попавший в ограждение через внутреннюю поверхность с возрастающей легкостью, будет проходить через все спои ограждения и удаляться из ограждения с наружной поверхности. Ограждающая конструкция будет нормально функционировать, если при соблюдении сформулированного принципа, паропроницаемость наружного слоя, как минимум, в 5 раз будет превышать паропроницаемость внутреннего слоя.

Механизм паропроницаемости строительных материалов:

При низкой относительной влажности влага из атмосферы транспортируется через поры строительных материаловв виде отдельных молекул водяного пара. При повышении относительной влажности поры строительных материалов начинают заполняться жидкостью и начинают работать механизмы смачивания и капиллярного подсоса. При повышении влажности строительного материала его паропроницаемость увеличивается (снижается коэффициент сопротивления паропроницаемости).

Пример пренебрежения паропроницаемостью строительных материалов в многослойных стенах: укрытие деревянных стен паронепроницаемым рубероидом привело к биологическому разрушению дерева в условиях постоянного увлажнения. При укрытии ячеистых бетонов паронепроницаемыми материалами(кирпичная кладка, ЭППС) происходит переувлажнение стен и их постепенное разрушение при периодическом промерзании.

Показатели паропроницаемости “сухих” строительных материалов по ISO/FDIS 10456:2007(E) применимы для внутренних конструкций отапливаемых зданий. Показатели паропроницаемости “влажных” строительных материалов применимы для всех наружных конструкций и внутрених конструкций неотапливаемых зданий или дачных домов с переменным (временным) режимом отопления.

ТАБЛИЦА СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Таблицаплотности, теплопроводности ипаропроницаемости различных строительныхматериалов.Основные эффективные теплоизоляционные,гидроизоляционные и пароизоляционныематериалы выделены.

Приведенысредние значения для материалов различныхпроизводителей. Более точные данные потеплоизоляционным материалам см. тут.

Материал Плотность, кг/м3 Теплопроводность, Вт/(м*С) Паропроницаемость,Мг/(м*ч*Па) Эквивалентная1(при сопротивлении теплопередаче = 4,2м2*С/Вт)   толщина, м Эквивалентная2(при сопротивление паропроницанию =1,6м2*ч*Па/мг) толщина, м Железобетон 2500 1.69 0.03 7.10 0.048 Бетон 2400 1. 51 0.03 6.34 0.048 Керамзитобетон 1800 0.66 0.09 2.77 0.144 Керамзитобетон 500 0.14 0.30 0.59 0.48 Кирпич красный глиняный 1800 0.56 0.11 2.35 0.176 Кирпич, силикатный 1800 0.70 0.11 2.94 0.176 Кирпич керамический пустотелый (брутто1400) 1600 0.41 0.14 1.72 0.224 Кирпич керамический пустотелый (брутто1000) 1200 0.35 0.17 1.47 0.272 Пенобетон 1000 0.29 0.11 1.22 0.176 Пенобетон 300 0.08 0.26 0.34 0.416 Гранит 2800 3.49 0.008 14.6 0.013 Мрамор 2800 2.91 0.008 12.2 0.013 Сосна, ель поперек волокон 500 0.09 0.06 0.38 0.096 Дуб поперек волокон 700 0.10 0.05 0.42 0.08 Сосна, ель вдоль волокон 500 0.18 0.32 0.75 0.512 Дуб вдоль волокон 700 0.23 0.30 0.96 0.48 Фанера клееная 600 0.12 0.02 0.50 0.032 ДСП, ОСП 1000 0.15 0.12 0.63 0.192 ПАКЛЯ 150 0.05 0.49 0.21 0.784 Гипсокартон 800 0.15 0.075 0.63 0.12 Картон облицовочный 1000 0.18 0.06 0.75 0.096 Минвата2000.0700.490.300.784Минвата1000.0560.560.230.896Минвата500.0480.600.200.96ПЕНОПОЛИСТИРОЛЭКТРУДИРОВАННЫЙ330.0310.0130.130.021ПЕНОПОЛИСТИРОЛ ЭКТРУДИРОВАННЫЙ450. 0360.0130.130.021Пенополистирол1500.050.050.210.08Пенополистирол1000.0410.050.170.08Пенополистирол400.0380.050.160.08Пенопласт ПВХ 125 0.052 0.23 0.22 0.368 ПЕНОПОЛИУРЕТАН800.0410.050.170.08ПЕНОПОЛИУРЕТАН600.0350.00.150.08ПЕНОПОЛИУРЕТАН400.0290.050.120.08ПЕНОПОЛИУРЕТАН300.0200.050.090.08Керамзит 800 0.18 0.21 0.75 0.336 Керамзит 200 0.10 0.26 0.42 0.416 Песок 1600 0.35 0.17 1.47 0.272 Пеностекло 400 0.11 0.02 0.46 0.032 Пеностекло 200 0.07 0.03 0.30 0.048 АЦП 1800 0.35 0.03 1.47 0.048 Битум 1400 0.27 0.008 1.13 0.013 ПОЛИУРЕТАНОВАЯ МАСТИКА14000.250.000231.050.00036ПОЛИМОЧЕВИНА11000.210.000230.880.00054Рубероид, пергамин 600 0.17 0.001 0.71 0.0016 Полиэтилен 1500 0.30 0.00002 1.26 0.000032 Асфальтобетон 2100 1.05 0.008 4.41 0.0128 Линолеум 1600 0.33 0.002 1.38 0.0032 Сталь 7850 58 0 243 0 Алюминий 2600 221 0 928 0 Медь 8500 407 0 1709 0 Стекло 2500 0.76 0 3.19 0

1- сопротивление теплопередаче ограждающихконструкций жилых зданий в Московскомрегионе, строительство которых начинаетсяс 1 января 2000 года. 2 – сопротивлениепаропроницанию внутреннего слоя стеныдвухслойной стены помещения с сухимили нормальным режимом, свыше которогоне требуется определять сопротивлениепаропроницанию ограждающей конструкции.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

Дата: 31-03-2015Просмотров: 189Комментариев: Рейтинг: 22

Паропроницаемость материала выражена в его способности пропускать водяной пар. Данное свойство противостоять проникновению пара или позволять ему проходить сквозь материал определяется уровнем коэффициента паропроницаемости, который обозначается µ.Это значение, которое звучит как «мю», выступает в качестве относительной величины сопротивления переносу пара в сравнении с характеристиками сопротивления воздуха.

Диаграмма паропроницаемости наиболее распространенных строительных материалов.

Существует таблица, которая отражает способность материала к паропереносу, ее можно увидеть на рис. 1.

Таким образом, значение мю для минеральной ваты равно 1, это указывает на то, что она способна пропускать водяной пар так же хорошо, как и сам воздух. Тогда как это значение для газобетона равно 10, это означает, что он справляется с проведением пара в 10 раз хуже воздуха. Если показатель мю умножить на толщину слоя, выраженную в метрах, это позволит получить равную по уровню паропроницаемости толщину воздуха Sd (м).

Из таблицы видно, что для каждой позиции показатель паропроницаемости указан при разном состоянии. Если заглянуть в СНиП, то можно увидеть расчетные данные показателя мю при отношении влаги в теле материала, приравненном к нулю.

Рисунок 1. Таблица паропроницаемости стройматериаловПо этой причине при приобретении товаров, которые предполагается использовать в процессе дачного строительства, предпочтительнее брать в расчет международные стандарты ISO, так как они определяют показатель мю в сухом состоянии, при уровне влажности не более 70% и показателе влажности более 70%.При выборе строительных материалов, которые лягут в основу многослойной конструкции, показатель мю слоев, находящихся изнутри, должен быть ниже, в противном случае со временем внутри расположенные слои станут намокать, вследствие этого они потеряют свои теплоизоляционные качества. При создании ограждающих конструкций нужно позаботиться об их нормальном функционировании.

Для этого следует придерживаться принципа, который гласит, что уровень мю материала, который расположен в наружном слое, должен в 5 раз или больше превышать упомянутый показатель материала, находящегося во внутреннем слое.При условиях незначительной относительной влажности частички влаги, которые содержатся в атмосфере, проникают сквозь поры строительных материалов, оказываясь там в виде молекул пара. В момент увеличения уровня относительной влажности поры слоев накапливают воду, что становится причиной намокания и капиллярного подсоса.В момент повышения уровня влажности слоя его показатель мю увеличивается, таким образом, уровень сопротивления паропроницаемости снижается.Показатели паропроницаемости неувлажненных материалов применимы в условиях внутренних конструкций построек, которые имеют отопление. А вот уровни паропроницаемости увлажненных материалов применимы для любых конструкций построек, которые не отапливаются. Схема прибора для определения паропроницаемости.Уровни паропроницаемости, которые являются частью наших норм, не во всех случаях эквивалентны показателям, которые принадлежат к международным стандартам.

Так, в отечественных СНиП уровень мю керамзито- и шлакобетона почти не отличается, тогда как по международным стандартам данные отличаются между собой в 5 раз. Уровни паропроницаемости ГКЛ и шлакобетона в отечественных нормах практически одинаковы, а в международных стандартах данные отличаются в 3 раза.Существуют различные способы определения уровня паропроницаемости, что касается мембран, то можно выделить следующие способы:Американский тест с установленной вертикально чашей.Американский тест с перевернутой чашей.Японский тест с вертикальной чашей.Японский тест с перевернутой чашей и влагопоглотителем.Американский тест с вертикальной чашей.В японском тесте используется сухой влагопоглотитель, который расположен под тестируемым материалом. Во всех тестах используется уплотнительный элемент. Вернуться к оглавлениюНекоторые производители указывают на зависимость атмосферы легкости в доме от показателей паропроницаемости строительных материалов.

Однако если даже вы возьмете в расчет данные таблиц, в которых отражены уровни мю каждого материала, и выберете тот, который обладает наиболее высоким показателем, то через стены станет удаляться лишь 4% всего объема удаляемого из помещения пара, тогда как 96% станут устраняться посредством вытяжек и окон.А вот если помещение обклеено виниловыми или флизелиновыми обоями, то стены и вовсе не способны пропускать влагу.Если после строительства не был использован утеплительный материал, то в ветреную погоду или сильный мороз из комнат будет уходить тепло. Кроме того, долговечность стен, которые имеют высокую степень паропроницаемости и низкую плотность, гораздо ниже. Ведь при более высоком уровне паропроницаемости материал больше способен накапливать влагу, которая замерзает при морозах, уменьшая морозостойкость.Производители материалов по типу газобетона или пенобетона хитрят, когда указывают конечную теплопроводность, так как при расчетах используется материал в идеально сухом состоянии.

Если блок, выполненный из газобетона, наберет влагу, то его способности к теплоизоляции будут снижены в 5 раз, таким образом, стены в доме, которые выстроены из этого материала, будут отлично выпускать теплый воздух из помещений. Ситуация ухудшится, если температура снизится, это станет причиной смещения точки росы внутрь стены, конденсат, который образовался в стене, замерзнет.Жидкость, замерзая, увеличится в размерах и станет способствовать разрушению материала. Через некоторое количество циклов замерзания и оттаивания материал полностью придет в негодность.

Поэтому не во всех случаях стоит выбирать тот материал, который имеет высокую степень паропроницаемости.Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении. Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Содержание

• 1 Что такое паропроницаемость
• 2 Какая паропроницаемость у строительных материалов
• 3 Как конструировать утепление — по пароизоляционным качествам
• 4 Разделение слоев пароизолятором
• 5 Международная классификация пароизоляционных качеств материалов
• 6 Коэффициент сопротивляемости движению пара
• 7 Откуда возникла легенда о дышащей стене

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).Битум 0,008Тяжелый бетон 0,03 Автоклавный газобетон 0,12Керамзитобетон 0,075 — 0,09Шлакобетон 0,075 — 0,14Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе) Известковый раствор 0,12 Гипсокартон, гипс 0,075Цементно-песчаная штукатурка 0,09 Известняк (в зависимости от плотности) 0,06 — 0,11Металлы 0ДСП 0,12 0,24Линолеум 0,002 Пенопласт 0,05-0,23Полиурентан твердый, полиуретановая пена0,05 Минеральная вата 0,3-0,6 Пеностекло 0,02 -0,03Вермикулит 0,23 — 0,3Керамзит 0,21-0,26Дерево поперек волокон 0,06 Дерево вдоль волокон 0,32

Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом.

Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т. е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).Воздух 1, 1 Битум 50 000, 50 000Пластики, резина, силикон — >5 000, >5 000Тяжелый бетон 130, 80Бетон средней плотности 100, 60Полистирол бетон 120, 60Автоклавный газобетон 10, 6Легкий бетон 15, 10 Искусственный камень 150, 120Керамзитобетон 6-8, 4Шлакобетон 30, 20Обожженная глина (кирпич) 16, 10Известковый раствор 20, 10Гипсокартон, гипс 10, 4Гипсовая штукатурка 10, 6Цементно-песчаная штукатурка 10, 6Глина, песок, гравий 50, 50Песчаник 40, 30Известняк (в зависимости от плотности) 30-250, 20-200Керамическая плитка ?, ?Металлы ?, ?OSB-2 (DIN 52612) 50, 30OSB-3 (DIN 52612) 107, 64OSB-4 (DIN 52612) 300, 135ДСП 50, 10-20Линолеум 1000, 800Подложка под ламинат пластик 10 000, 10 000Подложка под ламинат пробка 20, 10Пенопласт 60, 60ЭППС 150, 150Полиурентан твердый, полиуретановая пена 50, 50Минеральная вата 1, 1Пеностекло ?, ?Перлитовые панели 5, 5Перлит 2, 2Вермикулит 3, 2Эковата 2, 2Керамзит 2, 2

Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату.

Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель.

Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

Стены дома должны быть и теплосберегающими и не дорогими в … Технология утепления стен «Мокрый фасад» получила наибольшую популярность. Это самое …

Источники:

• dom.dacha-dom.ru
• studfiles.net
• ostroymaterialah.ru
• teplodom1.ru

Паробарьеры — Летучий бетон

На этом сайте есть масса технических отчетов по разным вопросам. Возможно, он не будет отвечать на ваши вопросы напрямую, но вы, вероятно, сможете начать собирать его по кусочкам. Чтобы выяснить, нужна ли вам пароизоляция и где, вы должны сначала узнать, какова проницаемость ваших строительных материалов, каков климат и какова внутренняя среда (т.е. сколько влаги образуется внутри здания). Влажность (пар) будет перемещаться от более высоких концентраций к более низким или от более горячих к более холодным помещениям. Поэтому важно знать, какова относительная влажность и температура между помещением и снаружи в разное время года. Имейте в виду, что погодные барьеры могут контролировать 3 разные вещи: воду, воздух, пар. Из этих трех пар может проходить через самые маленькие отверстия. Для прохождения воздуха нужны отверстия большего размера, чем для пара. Вода нуждается в больших отверстиях, чем воздух, чтобы пройти. Преобладает мнение, что здания с механическим кондиционированием должны быть как воздухонепроницаемыми, так и водонепроницаемыми. Если ваши здания не оборудованы механическим кондиционированием, то было бы неплохо поговорить о том, как ваши здания вентилируются, так как это может иметь значение для оболочки вашего здания и действует ли оно как воздушный барьер (что может быть или не быть желательным). . Двигаясь дальше, пар — это отдельная проблема…
Вот краткое руководство с другого случайного сайта, в котором говорилось о паре относительно стен подвала. Я пытался найти быструю классификацию проницаемости бетона, и в этой была ссылка на ASHRAE (вы можете попробовать просмотреть веб-сайт ASHRAE напрямую), цитируя, что бетонная смесь 1: 2: 4 имеет проницаемость 3,2 пром. дюйм (который они делят на толщину … что я не совсем понимаю, но что угодно). Это означает, что 4-дюймовая плита будет иметь проницаемость 0,8 для «полунепроницаемой» классификации, которая граничит с тем, чтобы стать «полупроницаемой». Таким образом, толщина бетона имеет значение, как и характер смеси … и для последнего я не уверен, сможете ли вы найти рейтинги проницаемости различных смесей или где вы сможете найти рейтинги проницаемости различных смесей. Опять же, возможно, проверьте, может ли в справочнике ASHRAE указана проницаемость для различных бетонных смесей. что бетон будет продолжать затвердевать в течение всего срока службы, так что он всегда будет выделять пар.0003 Проницаемость строительных материалов
Проницаемость характеризует, насколько легко водяной пар диффундирует через материал — чем ниже, тем больше сопротивление миграции пара. Проницаемость измеряется в проницаемости (граны/час-квадратный фут-дюйм ртутного столба), т.е. скорость пропускания водяного пара (гран/час-кв. фут) на единицу перепада давления (дюйм ртутного столба). (1 пром = 1,47 нг/сек-кв.м-Па)
Общие классы материалов по проницаемости и примеры:
Паронепроницаемые — 0,1 проницаемость или менее
Паронепроницаемые — от 0,1 до 1,0 проницаемость: * Эластомер или битум мембраны (0,05–0,5 пром)
* Полиэтиленовая пленка (0,1 пром)
* Фольгированный утеплитель
* Керамическая плитка (но не затирка), плитка VCT, линолеум
* Эпоксидные, тяжелые уретановые или масляные краски
* Виниловые обои

Полупроницаемые для пара – Пермь от 1 до 10: * Необлицованный вспененный или экструдированный полистирол (2 или 1,2 пром/дюйм)
* Строительная бумага, пропитанная тяжелым битумом
* Слоистая изоляция из стекловолокна с бумажным или битумным покрытием
* Фанера, OSB
* Гипсокартон, окрашенный латексной краской

Паропроницаемый – более 10 пром.: * Неокрашенная штукатурка или штукатурка
* Необлицованная изоляция из стекловолокна, целлюлозная изоляция
* Цементные гидроизоляционные покрытия (20 пром. )
* Краски для внутренней гидроизоляции
* Легкая строительная бумага, пропитанная асфальтом
* Домашняя пленка
* Неокрашенные гипсокартонные листы (50 перм.)
Избегайте скопления водяного пара, конденсата и плесени за стенами в готовых подвалах и под напольным покрытием на бетонной плите.
Для получения дополнительной информации см. www.buildingscience.com/index_html
Паропроницаемость бетона
Как насчет паропроницаемости бетона? Согласно справочнику ASHRAE, проницаемость бетона (смеси 1:2:4) составляет 3,2 проницаемости на дюйм толщины. Тогда 4-дюймовая плита будет иметь (3,2/4=) 0,8 перм. Но это только для влажного бетона «хорошего качества» с низким водоцементным отношением. Большинство подвальных плит гораздо более пористые. Хотя они могут быть почти непроницаемыми для воды, цокольные плиты полупроницаемы для водяного пара (> 1 пром.). Недавно залитые бетонные стены классифицируются как паронепроницаемые (толщина 8–10 дюймов, 3,2 / 8 = 0,4 пром. ) для хорошего качества. конкретный). Однако, как только внешнее гидроизоляционное покрытие разрушается, вода начинает расширять поры в бетоне, и стены становятся проницаемыми, а позже могут даже начать просачиваться. Стены из сборных панелей имеют наименьшую проницаемость, поскольку изготавливаются из высокопрочного бетона в контролируемых заводских условиях.
Пустотелые бетонные блоки — это отдельная история. У них есть только 1 1/4-дюймовая стенка вне полых заполнителей (3,2/1,25 = 2,6 Perms). Бетон очень пористый, и полые ядра заполняются водяным паром, который затем перемещается в наиболее проницаемую область, чтобы попасть внутрь. Пористость блоков варьируется в широких пределах. Некоторые тесты хороших бетонных блоков показывают проницаемость 2,4, когда ядро ​​заполнено, или проницаемость 4,8 для пустотелых блоков. Пустотелые бетонные блоки являются полупроницаемыми (скажем, 5 проницаемостей), но легкие монолитные блоки, блоки с раздельной поверхностью, блоки «попкорн» и шлакоблоки проницаемы (> 10 проницаемостей).
По возможности вместо стандартных блоков (бетонных кладочных элементов – БК) использовать для фундаментов монолитный бетон. Или хотя бы следить за тем, чтобы пустотелые сердечники были должным образом заполнены во время строительства. Нанесите паргинг снаружи и хорошее гидроизоляционное покрытие. Стены из бетонных блоков также менее способны противостоять боковому давлению воды и земли — глинистая почва или вспениваемая глина могут вызвать структурные повреждения.
При всем при этом вы можете спроектировать свой конверт таким образом, чтобы он высыхал только внутри, только снаружи или в некоторой комбинации того и другого (например, в основном внутри, но частично снаружи, или в равной степени внутри и снаружи и т. д.). Если у вас есть ситуация, при которой пар хочет идти в одном направлении летом и в другом направлении зимой, то общая рекомендация — не использовать пароизоляцию. Тем не менее, есть исключения из этого правила, например, если у вас есть каменная полая стена.
Спасибо Shelly P

Преимущества паропроницаемой изоляции каменных стен в жарком и влажном климате

Преимущества паропроницаемой изоляции каменных стен в жарком и влажном климате

Главная / Новости / Преимущества паропроницаемой теплоизоляции каменных стен в жарком и влажном климате

Климатические условия района отчасти определяют типы материалов, используемых в жилом и коммерческом строительстве. Жаркий и влажный климат включает части Северной и Южной Каролины, Джорджии, Флориды, Алабамы, Миссисипи, Луизианы, Техаса и Мексики в соответствии с термальными регионами Гербертсона (модифицированная версия шкалы классификации Коппена).

Гербертсон определяет жаркий и влажный климат как место, где ежегодно выпадает более 20 дюймов дождя и наблюдается одно или оба из следующих условий:

• Температура по влажному термометру (термометр покрыт пропитанной водой тканью) выше 67°С. градусов по Фаренгейту в течение 3000 или более часов в течение самых теплых 6 месяцев в году.
• Температура по влажному термометру выше 73 градусов по Фаренгейту в течение 1500 или более часов в течение самых теплых 6 месяцев в году.

Управление горячим воздухом и водяным паром должно осуществляться за счет использования строительных материалов и методов, адаптированных к климату. Например, тепло всегда движется в сторону холода, а это означает, что в солнечных и влажных районах горячий воздух постепенно заменит кондиционированный воздух в помещении, если строители не примут меры для предотвращения проникновения влаги в здание.

В районах с большим количеством осадков влага может угрожать целостности конструкции и ее материалов. Чтобы стоячие лужи воды, дождь с ветром и протечки не ослабляли здание с течением времени, подрядчики должны внедрить технологию строительства, которая не пропускает влагу и позволяет ей высохнуть, если она найдет путь внутрь. Один из самых эффективных используемых материалов являются атмосферостойкими барьерами и паропроницаемой изоляцией.

Понятие о воздушном потоке, влаге и тепле

Согласно второму закону термодинамики тепло передается от высоких температур к более низким. Этот эффект можно замедлить или остановить с помощью выбранных строительных материалов, но тепло никогда не уходит от холода само по себе.

Строительная наука иллюстрирует, как тепло может проходить сквозь стены и влиять на температуру в помещении, создавая нагрузку на системы отопления, вентиляции и кондиционирования воздуха (HVAC). Горячий воздух имеет тенденцию подниматься на открытых площадках, в то время как холодный опускается вниз. Теплопередача через элементы ограждающих конструкций здания осуществляется тремя различными физическими способами: конвекцией, теплопроводностью и излучением. Поверхности с низким уровнем излучения (Low-e) некоторых изоляционных материалов могут уменьшить один или несколько из этих режимов теплопередачи, что поможет повысить энергоэффективность и комфорт в зданиях.

Проникновение воды может нанести ущерб зданию и уменьшить его способность регулировать внутреннюю температуру и поддерживать стабильность и надежность. В дополнение к дождевой воде и наводнениям, влага также может попасть в здание через проникновение водяного пара.

Дождевая вода может проникать в стены с собственной инерцией. Поверхностное натяжение воды может даже вызвать изгиб воды вокруг объекта и через отверстия в части здания, не предназначенные для воздействия объемной воды. Обшивка, водосточные желоба, выравнивание и другие методы отвода больших объемов воды от здания используются в качестве первой линии обороны для защиты зданий от объемной влаги.

Выбор лучших материалов для климата

Значение и наше понимание строительной науки изменились за последние полвека или около того. Теплоизоляция в настоящее время является обычным явлением. Наши жилые помещения предназначены для контроля воздухообмена, а технологии HVAC делают жизнь в регионах с жарким и влажным климатом не только возможной, но и комфортной.

Климат и атмосферные осадки являются основными факторами, влияющими на решения строителей о технических характеристиках. В жарком и влажном климате материалы должны быть устойчивыми к атмосферным воздействиям и способствовать повышению энергоэффективности здания. В результате сегодняшние дома и коммерческие здания, построенные в зонах 1, 2 и 3, имеют жилую среду, которая предназначена для ограничения проникновения воздуха, чтобы ограничить накопление влаги по оболочке. Технология изоляции также может значительно увеличить значение R, показатель эффективности изоляции. И использование полупроницаемой изоляции разумно в жарком и влажном климате, потому что она позволяет влаге выходить, когда она находит путь внутрь.

3 класса строительных материалов

Замедлители испарения используются проектировщиками и строителями для предотвращения или замедления проникновения пара. Примеры:

• Полиэтиленовая пленка
• Рулоны стекловолоконной изоляции с алюминиевым/органическим покрытием
• Крафт-бумага с асфальтовым покрытием
• Пароотталкивающие краски и гипс
• Воздушные барьеры из гибкого листового материала

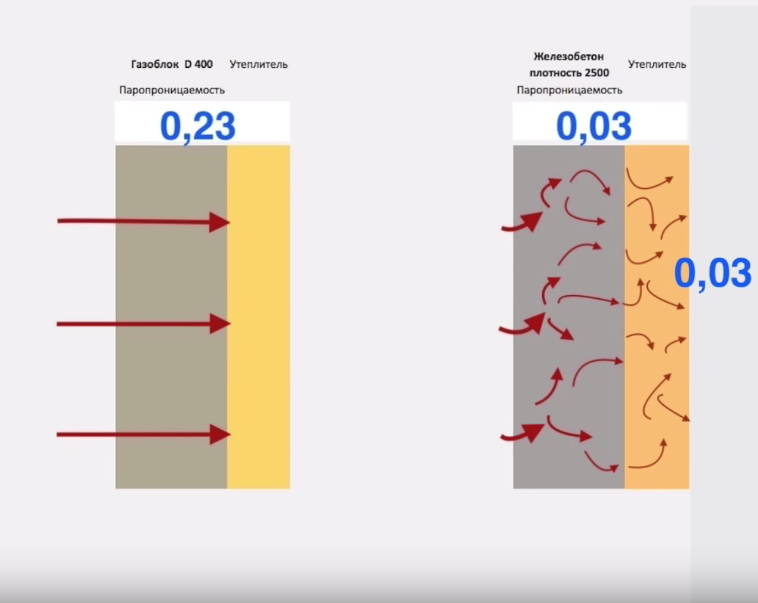

Пароизоляционные материалы бывают трех видов: паронепроницаемые, полупаропроницаемые и паропроницаемые. Их проницаемость измеряется в единицах, называемых проницаемостью, которые представляют скорость переноса влаги через данный материал:

• Паронепроницаемый – показатель проницаемости меньше или равен 1, способен удерживать почти всю влагу. Примеры включают битумную крафт-бумагу, краски на масляной основе, виниловые стеновые панели и полиэтиленовую пленку, а также гибкие листовые отражающие воздушные барьеры.
• Полу-паропроницаемый – от 1 до 10 проницаемости, что допускает инфильтрацию небольшого количества влаги. Примеры включают некоторые латексные краски, пенополистирол, изоцианурат с волокнистым покрытием и перфорированную отражающую изоляцию, обычно используемую на каменных стенах в жарком и влажном климате.
• Паропроницаемость – все, что выше 10 проницаемости, что позволяет влаге проходить относительно легко. Примеры включают необлицованную изоляцию из стекловолокна, неокрашенную штукатурку, неокрашенную штукатурку и изоляцию из целлюлозы.

Способность материала замедлять паропроницаемость также зависит от климата местности. На жарком и влажном юге бетонные блоки являются распространенным строительным материалом, потому что они могут противостоять сильным ветрам и ураганам лучше, чем другие материалы и методы строительства.

И хотя он хорошо защищает от проникновения влаги внутрь, длительное воздействие влажных условий может привести к проблемам, начиная от плесени и грибка и заканчивая постепенной деградацией конструкционных материалов и других восприимчивых к влаге строительных компонентов, таких как изоляция.

Выбор полупроницаемой изоляции, которая также снижает лучистую теплопередачу, может быть разумным выбором для архитекторов и строителей, которым важны долговечность и экологичность. Полупроницаемая изоляция позволяет оболочке высохнуть, если внутрь проникает влага, а также улучшает тепловые характеристики и комфорт для тех, кто живет или работает в здании.
