Теплый пол с ПЕНОПЛЭКС КОМФОРТ® экономит электричество

Дата: 15.09.2020 20:42:00

Системы теплого пола давно и прочно поселились в наших домах. Главный физический принцип теплых полов — в создании комфортного пребывания человека. Если источник отопления находится в самой нижней части помещения, то за счет конвекции воздуха (холодные слои воздуха внизу, теплые наверху), распределение температур в помещении происходит наиболее равномерно. Микроклимат квартиры становится комфортнее для ее жителей.

Одно из важных достоинств систем теплого пола – возможность терморегулирования и создания оптимальной температуры окружающего воздуха.

Теплый пол с ПЕНОПЛЭКС КОМФОРТ^® экономит электричество

Одна из тенденций последних лет — полное отсутствие элементов отопления в интерьере помещений. На смену не очень симпатичных радиаторов пришли электрические системы теплоснабжения на основе обогрева полов. Производители таких систем рекомендуют их теплоизолировать.

Существенно сэкономить на электроэнергии, можно уложив плиты эффективной теплоизоляции ПЕНОПЛЭКС КОМФОРТ^®. Дело в том, что теплоизоляция минимизирует передачу тепла вниз. Тепловая энергия будет расходоваться только на обогрев внутреннего пространства и не «уйдет» к соседям снизу, обогревая их потолок. Не допустить теплопотери поможет правильно смонтированная теплоизоляция.

Экологичный ПЕНОПЛЭКС КОМФОРТ^® обеспечит теплозащиту

Эффективная теплоизоляция ПЕНОПЛЭКС КОМФОРТ^® обладает отличными теплозащитными свойствами. Коэффициент теплопроводности материала намного ниже, чем у других утеплителей и составляет до 0,034 Вт/м∙°С. Закрытая ячеистая структура ПЕНОПЛЭКС КОМФОРТ^® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.

Полы не часто подвергаются косметическому ремонту. Поэтому особенно важно, чтобы срок службы каждого слоя пола был одинаков. Долговечность ПЕНОПЛЭКС КОМФОРТ^®— 50 лет эксплуатации, это очень прочный материал, что важно для эксплуатации пола. Прочность на сжатие ПЕНОПЛЭКС КОМФОРТ ^® составляет 0,12 МПа. Материал не крошится и удобен при монтаже.

Утеплитель ПЕНОПЛЭКС КОМФОРТ ^® отличает нулевое водопоглощение, что сохраняет стабильные теплотехнические характеристики на протяжении всего срока службы.

ПЕНОПЛЭКС КОМФОРТ ^® абсолютно биостоек. На поверхности и в теле утеплителя материала никогда не возникнет грибок, плесень и вредные для здоровья микроорганизмы. Это безопасный материал из высококачественного полистирола — без применения вторичного сырья. Не содержит в составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.

Смонтировать теплый пол с ПЕНОПЛЭКС КОМФОРТ ^{®может каждый}

Схема теплого пола с ПЕНОПЛЭКС КОМФОРТ ^®

1. Верхнее покрытие пола (плитка)

2. Стяжка с нагревательными элементами

3. Полиэтилен

4. ПЕНОПЛЭКС КОМФОРТ ^®

5. Выравнивающая стяжка

6. Перекрытие из сборного железобетона

Теплый пол с применением ПЕНОПЛЭКС КОМФОРТ ^® можно смонтировать самостоятельно.

1. Для начала надо выровнять поверхность путем устройства цементно-песчаной стяжки, если локальные неровности основания составляют более 5 мм.

2. Смонтировать плиты ПЕНОПЛЭКС КОМФОРТ ^® в один или несколько слоев вразбежку.

3. Уложить полиэтиленовую пленку или проклеить стыки утеплителя скотчем для предотвращения утечки цементного «молочка» от следующего слоя пола.

4. Монтаж теплого пола: на полиэтиленовую пленку укладываются нагревательные маты или на арматурную сетку крепятся кабели.

5. Следующий слой – цементно-песчаная стяжка толщиной не менее 50 мм. И финишный слой пола — паркет, плитка, ламинат.

Между слоем цементно-песчаной стяжки и стеной следует предусмотреть зазор 10-20 мм для возможного температурного расширения, который заполняется демпферной лентой.

Качественная теплоизоляция ПЕНОПЛЭКС^{КОМФОРТ ® обеспечит комфорт и тепло вашего дома!}

стяжка, укладка под теплый пол, технология устройства бетонного под водяной пол или по лагам, фото и видео

Содержание:

Достоинства пеноплекса
Методология утепления пола
Утепление поверх грунта
Утепление по плитам перекрытия
Методика утепления основания под теплые полы
Как утеплять деревянный пол

Пеноплекс относится к лучшим утеплителям для пола благодаря своим техническим характеристикам. Технология монтажа такого материала довольно проста и не имеет каких-либо нюансов, поэтому укладка пеноплекса на пол возможна даже своими руками.

Достоинства пеноплекса

Данный вид утеплителя производится в плитах с разной толщиной. Самой распространенной шириной считается 600 мм, при длине 1200 и 2400 мм. Толщина начинается с 20 мм и заканчивается 100 мм. Одна упаковка вмещает от 4 до 20 листов, в зависимости от их толщины.

К самым важным достоинствам можно отнести следующее:

• вообще не впитывает влагу;
• небольшая теплопроводность и паропроницаемость;
• не выделяет вредных веществ;
• не боится микроорганизмов;
• высокие прочностные характеристики.

Уложенный должным образом пеноплекс на пол под стяжку не даст проникнуть в помещение холоду, влаге, излишнему шуму, будет отличным щитом даже в морозную пору. Однако пеноплекс боится растворителей и больших температур, и цена его достаточно высокая. Но, даже невзирая на это, материал набирает все большую популярность среди иных утеплителей, замещая минвату и пенопласт (прочитайте также: «Утепление пола пенопластом под стяжку – инструкция по укладке»).

Методология утепления пола

Идеальным образом подойдет пеноплекс под теплый водяной пол. Его можно стелить на бетонное или песчано-гравийное основание, а также на деревянный пол. Каждый из способов несколько отличается, поэтому перед тем, как утеплить пол пеноплексом, следует изучить технологию для конкретного случая.

Утепление поверх грунта

Для проведения работ нам понадобятся:

• гравий или мелкий щебень;
• песок и цемент;
• строительный уровень и правило;
• трамбовочное устройство;
• армирующая сетка;
• металлизированный скотч;
• влагоизоляционный материал;
• металлические маяки;
• алебастр;
• пеноплекс.

Для монтажа данного типа теплоизоляции нужно опустить уровень грунта на 500 мм от чистового пола. В грунте не должно быть пустот, в противном случае будущее основание даст неравномерную усадку, что вызовет разрушение пола. Читайте также: «Как сделать теплый пол по грунту – пошаговое руководство».

Работы выполняются в такой последовательности:

1. Сначала нужно очень хорошо выровнять грунт, уплотняя его по всей поверхности. Если он очень сырой, нужно подождать его полного высыхания.
2. Далее засыпается сухой гравий или щебень слоем в 300-400 мм, после чего он подвергается уплотнению, выравниванию и корректированию по уровню.
3. Поверх гравия укладывается 100 мм песка средней зернистости, затем проводится трамбовка и выравнивание основания по уровню. Песок можно заменить гранотсевом.
4. Если вы утепляете жилой дом с незначительной нагрузкой на пол, пеноплекс можно класть непосредственно на подушку из песка. Плиты с соединительными пазами укладывать значительно легче. Процесс укладки лучше всего начать от дверей, чтобы сохранить горизонтальный уровень слоя из песка при перемещении. Стыки плит должны касаться плотно с последующим проклеиванием их металлизированным скотчем. Плиты должны укладываться с 50 процентным смещением относительно предыдущего ряда. Расположение всех плит в каждом ряду контролируются уровнем.
5. Пеноплекс покрывается влагоотталкивающим слоем или простой полиэтиленовой пленкой. Если полотно из пленки не может покрыть всю поверхность пола, она покрывается кусками пленки с нахлестом. Перекрытие не должно быть меньше, чем 10 см. После этого стыки нужно проклеить скотчем, для того чтобы позже, во время заливки стяжки, через них не проник раствор. Полиэтилен должен выступать на стены где-то на 10-15 см.

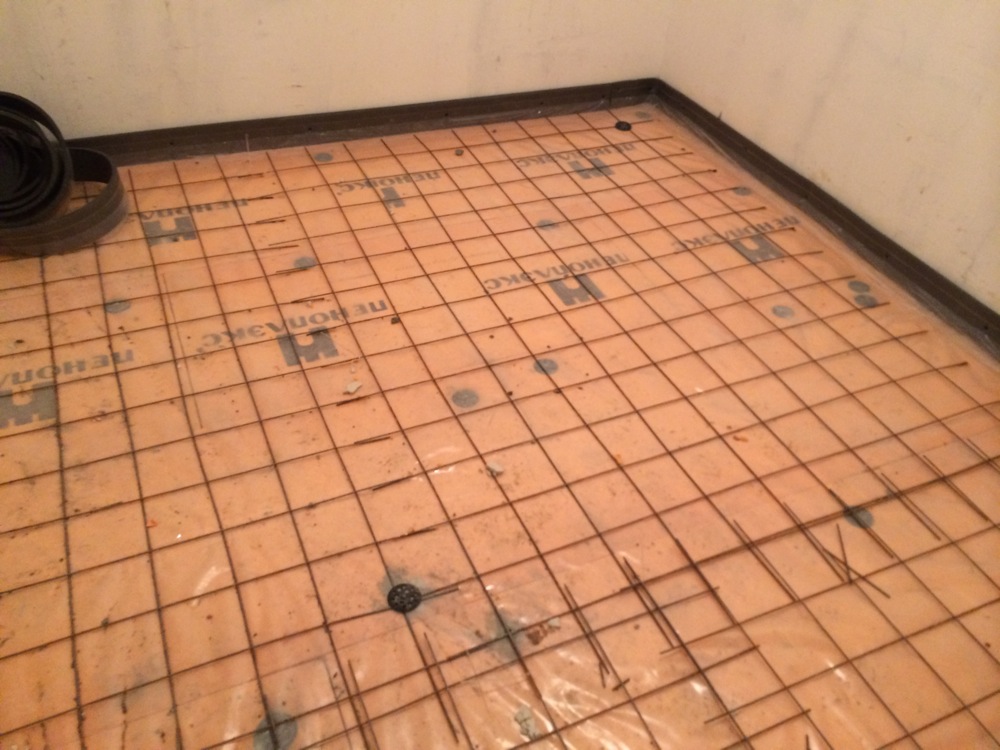

6. Теперь на наш утеплитель можно положить армирующую сетку, например из оцинковки. По всей комнате у стен оставляют зазоры в 2-3 см. Через каждые треть метра прокладываются подложки, например, из кусочков пластика, при этом следует следить, чтобы сетка была выше основания менее чем на 2,5 см.

   Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

7. Перед тем как будет залита стяжка по пеноплексу, поверх сетки выставляются маяки. Самый близкий к стенке маяк должен располагаться от нее на расстоянии в 20 см, а промежутки от маяка к маяку составлять около 180 см. Маяки следует устанавливать строго параллельно друг другу, горизонтальное их расположение контролируется строительным уровнем. Для создания маяков замешивается раствор из алебастра, который частями размещают вдоль стены, а затем наверх укладывают маяк штукатурный. Сверху ложится строительный уровень, после чего маяк выравнивают по уровню, погружая его при необходимости в раствор или приподымая, для чего под рейку добавляется немного раствора.
8. Далее готовится цементный раствор в пропорции с песком 1 к 3. Сначала цемент перемешивается с песком, затем в него добавляется вода и размешивается, пока не получится пастообразная смесь. Готовый цементный раствор выливается между маяками, равномерно распределяется и разравнивается правилом. Зачастую достаточно 5 см стяжки. При желании цементный раствор можно заменить любой иной готовой самовыравнивающейся смесью. В таком случае рекомендованная толщина варьируется и зависит от рекомендаций изготовителя. Теперь можно считать, что стяжка по пеноплексу технология заливки которой описана выше, готова, и после ее высыхания можно готовиться к укладке подобранного напольного покрытия. Читайте также: «Какой утеплитель под ламинат лучше укладывать».

Если в планах утеплить пол в гараже или ином схожем помещении, которое испытывает большие нагрузки на пол, на песчаную подушку укладывают влагоотталкивающий материал, сетку из арматуры и делают бетонную стяжку.

В данном случае толщина стяжки будет больше и обычно равняется 5-10 см. Затем укладывают пеноплекс, но только после полного высыхания бетонного основания. Следовательно, стяжка на пеноплекс технология устройства которой аналогична таковой для жилых помещений, будет отличаться лишь толщиной слоя.

Утепление по плитам перекрытия

Потребуется обзавестись следующими инструментами и материалами:

• строительный уровень;
• полимерная шпаклевка;
• грунтовка;
• влагоотталкивающая пленка;
• утеплитель;
• полиуретановый клей;
• самовыравнивающийся состав.

Последовательность работ такова:

1. В первую очередь проверяются плиты перекрытия на наличие изъянов. Любые выступы, щели, впадины должны быть устранены. Выступы можно сбить при помощи перфоратора, а щели и ямки замазываются полимерной шпаклевкой. Если изъянов очень много, основание придется ровнять самовыравнивающейся смесью. Если плиты имеют нормальное состояние, лишенное повреждений, можно ограничиться уборкой мусора и очищением от пыли.
2. Если утеплению подвергается перекрытие не ниже второго этажа, то пеноплекс стелется непосредственно на перекрытие, которое заранее обработано грунтовочной смесью. В случае если перекрытие является частью подвала или первого этажа, то пол желательно простелить гидроотталкивающей пленкой. Получается, что, исходя из расположения перекрытия, оно либо грунтуется, либо покрывается защитным слоем влагоизоляции. В последнем случае стыки пленки должны быть проклеены скотчем.
3. На изнаночную сторону утеплителя нужно нанести слой клея, после чего приложить его к полу и хорошенько придавить. Положение каждой отдельной плиты проверяют строительным уровнем, параллельно контролируя горизонтальность смежных кусков утеплителя, чтобы поверхность получилась идеально ровной. Укладка каждого последующего ряда плит проводится со смещением на половину ширины отрезка, чтобы швы не совпадали.
4. Поверх утеплителя укладывают слой полиэтиленовой пленки для гидроизоляции.
5. На слой гидроизоляции можно заливать классическую цементную стяжку до 5 см толщиной, либо самовыравнивающийся состав. Как только стяжка полностью просохнет, можно приступать к укладке чистового пола.

Методика утепления основания под теплые полы

Чтобы положить пеноплекс под теплый пол, потребуется пройти ряд этапов:

1. Бетонная основа предварительно очищается, обеспыливается и грунтуется. На стенках размечают нулевой уровень напольного покрытия. При необходимости, поверхность пола дополнительно выравнивается цементной стяжкой. Если же поверхность идеально ровная, то можно начинать утепление бетонного пола пеноплексом без стяжки.
2. Плиты пеноплекса, смазанные клеем, укладывают на подготовленную поверхность и прижимают. После этого горизонтальность плиты, и смежных с ней плит, проверяют уровнем. Укладка выполняется вразбежку, швы отстоят друг от друга на половину ширины плиты утеплителя.
3. Защиту от влаги обеспечивают слоем пленки, стыки которой герметизируют скотчем. Края гидроизоляции заводят на стены, где прикрепляют демпферную ленту.
4. Поверх пленки размещают оборудование для теплого пола, после чего заливают стяжку до линии разметки. Как только черновой пол высохнет, можно браться за укладку чистового покрытия.

Как утеплять деревянный пол

Настелить слой пеноплекса можно прямо поверх дощатого основания, если оно находится в хорошем состоянии.

В процессе работы вам понадобятся такие инструменты: строительный уровень, молоток, шлифовальный круг, шуруповерт, саморезы, грунтовка-антисептик, пароизоляция, а также фанера, ДСП или ОСП. Читайте также: «Какой утеплитель для пола под линолеум выбрать и как уложить».

Последовательность действий для утепления пола из досок:

1. Снимаем плинтусы и финишное покрытие. Последующее утепление следует проводить только после проверки качества лаг. Для этого нужно снять пару досок и оценить их состояние. Все поврежденные участки с плесенью, черными пятнами или изъеденные насекомыми, обязательно нужно заменить. Если лаги сохранились хорошо, можно прибивать доски на место, после чего проверить горизонтальность из расположения.
2. Выравнивание деревянной основы проводят шлифовальным кругом, а щели и выемки заполняют шпаклевкой по дереву.
3. Далее доски обрабатывают антисептическим грунтом и дают хорошо просохнуть. Очень пористая древесина покрывается в 2 или 3 слоя грунта.
4. На сухую основу можно укладывать пеноплекс. Метод укладки аналогичен предыдущему – плиты сажают на клей, располагая их вразбежку. Если между плитами образовались зазоры, их следует запенить. В состав пены не должен входить толуол, который разрушает пеноплекс.
5. Поверх утеплителя настилают пароизоляцию. Полотна располагают внахлест на 10 см, а края должны немного наслаиваться на стены. Впоследствии все излишки будут удалены.
6. Далее укладывают слой фанеры или древесно-стружечной плиты, располагая их вразбежку на половину ширины полотна, чтобы швы не сходились в одном месте. В процессе укладки необходимо контролировать уровень относительно горизонта. Уложенная поверхность должна получиться абсолютно ровной.
7. На финишном этапе можно настилать окончательное покрытие.

Справедливости ради, отметим, что некоторые мастера предлагают укладывать пеноплекс между лагами, чтобы утеплить дощатый пол. Поскольку, при монтаже пола такой конструкции, основные механические нагрузки приходятся именно на лаги, такие качества пеноплекса, как прочность и влагоустойчивость, будут просто не востребованы.

То есть утепление пола пеноплексом по лагам просто не целесообразно. Поэтому рекомендуем для такого основания использовать более дешевые материалы, например, минеральную вату или пенопласт.

Жесткая изоляция из пеноматериала для теплого пола

Источник

Теплый теплый пол стал популярным в новых домах и корпоративных зданиях для обеспечения максимального комфорта и чистоты. Они обеспечивают равномерное распределение тепла без шумных и неприглядных воздуховодов. Полы с подогревом также помогают улучшить качество воздуха и создают энергоэффективную структуру со значительной долгосрочной экономией энергопотребления.

Для того, чтобы полы с подогревом работали наиболее эффективно, для максимального сохранения тепла также необходима теплоизоляция ниже уровня пола. В конце концов, вы не хотите, чтобы тепло, выделяемое системой лучистого пола, ушло, прежде чем оно успеет нагреть конструкцию.

Существует несколько преимуществ и факторов, которые следует учитывать при выборе наилучшей подземной изоляции для пола с лучистым подогревом. Эксперты Atlas Molded Products понимают требования кода и могут помочь определить, какая из их широкого спектра продуктов лучше всего соответствует потребностям вашего проекта.

Правильный PSI

При покупке изоляционных плит низкого качества вы можете заметить, что существует широкий выбор доступных вариантов PSI. Хотя это обычное дело, может возникнуть путаница, чтобы узнать, какой вариант PSI лучше всего подходит для проекта.

Надлежащий уровень PSI для изоляции зависит от того, что находится сверху, и от толщины плиты. Вы хотите выбрать изоляцию, которая не будет разрушаться или сжиматься под весом плиты сверху.

Благодаря широкому ассортименту продукции Atlas может помочь определить правильный тип изоляции для вашего пола с подогревом. Их изоляционные плиты из жесткого пенопласта имеют различные уровни PSI и предназначены для установки под бетонными плитами в соответствии со стандартами непрерывной изоляции.

Свойства коэффициента теплопередачи

Источник

При использовании теплого пола вам необходимо поддерживать определенный уровень коэффициента теплопроводности для максимальной эффективности и соблюдения норм и правил для конкретной зоны конструкции. Это связано с выбором теплоизоляционного материала.

Различные коды и требования, касающиеся R-значения, зависят от того, где построена конструкция. Есть два основных пути к соответствию кода: предписывающий и производительный.

Предписывающий подход требует, чтобы каждый отдельный элемент соответствовал минимально принятым стандартам, в то время как путь производительности предполагает и прогнозирует потребление энергии относительно приемлемого базового уровня. Последний подход больше ориентирован на эффективность конструкции в целом, тогда как первый подход связан с эффективностью отдельных элементов.

Независимо от того, какой подход вы предпочитаете, низкокачественные изоляционные плиты помогут удовлетворить и даже превзойти требования по установлению соответствия энергетическому кодексу.

Также важно учитывать изоляционные материалы, чтобы обеспечить долгосрочную работу. Такой материал, как пенополистирол, состоящий на 98% из воздуха без дополнительных газов или пенообразователей, сохраняет свою эффективность и обеспечивает стабильное значение R в течение всего срока службы конструкции, в отличие от других материалов, значения R которых со временем снижаются.

Минимальное влагоудержание

Источник

Существенным фактором, отрицательно влияющим на характеристики изоляции, является влажность. Если изоляция намокнет и не высохнет, вода уменьшит R-значение, и эффективность изоляции снизится. В течение длительных периодов времени значение R будет настолько снижено, что структура больше не сможет удерживать тепло и охлаждение, которые были необходимы в первую очередь.

Накопление влаги также создает опасную среду для жизни, поскольку она разъедает структуру и способствует росту плесени.

Важно получить изоляционный продукт, который не удерживает влагу и быстро сохнет. Вы также хотите убедиться, что ваш продукт имеет превосходную производительность в полевых условиях, а не просто полагаться на лабораторные тесты для подтверждения производительности.

В реальных условиях исследования убедительно показали, что изоляция из пенополистирола не только поглощает меньше воды, чем изоляция из пенополистирола, но и сохнет быстрее и полнее. Изоляция EPS превосходит XPS в долгосрочной перспективе, поскольку ее R-значение остается стабильным и менее подвержено влиянию элементов.

Дополнительная защита

Атлас Подземная изоляционная плита также имеет встроенную защиту от термитов. В районах со средней и высокой активностью термитов наши продукты для изоляции под плитами обеспечивают дополнительный уровень защиты для предотвращения заражения.

При использовании других продуктов в зонах с большим количеством термитов необходимо либо применить другое защитное решение, либо оставить конструкцию открытой. Компания Atlas увидела возможность интегрировать эту функцию в свои продукты, чтобы сэкономить время и деньги на поиск альтернативных решений.

Ограниченная пожизненная гарантия

На изоляционные материалы Atlas распространяется ограниченная пожизненная гарантия, которая распространяется как на физические, так и на тепловые свойства. Это также включает свойства устойчивости к термитам, если они доступны.

Наличие изоляции, подкрепленной такой гарантией, является ключевым моментом, когда вы пытаетесь обеспечить желаемое сохранение R-значения в долгосрочной перспективе.

Подробное описание дополнений и ограничений см. в условиях ограниченной пожизненной гарантии ThermalStar.

Низкий уровень озона и потенциал глобального потепления

Многие домовладельцы хотят создать энергоэффективный дом, чтобы свести к минимуму свое воздействие на окружающую среду, и они ищут «зеленые» продукты, помогающие достичь этой цели.

EPS производится с использованием пентана, имеющего очень низкий потенциал глобального потепления (GWP). Напротив, в XPS часто используются пенообразователи с очень высоким ПГП. Газ также постепенно улетучивается, со временем снижая значение R и снижая энергоэффективность.

Некоторые производители тестируют альтернативные пенообразователи для изоляции из пенополистирола с более низким ПГП, но этот продукт по-прежнему не сравним с пенополистиролом.

Выберите Atlas для удовлетворения ваших потребностей в теплоизоляции полов с подогревом

Источник

Когда дело доходит до качественной и долговечной изоляции, вы можете положиться на изоляционную плиту Atlas Under Grade, чтобы получить максимальную отдачу от вашего лучистого обогрева пола.

Свяжитесь с одним из наших представителей сегодня, чтобы точно определить, каковы ваши потребности и как лучше всего их удовлетворить.

ISORAD V2: жесткая гидроизоляция для теплого пола

ИЗОРАД V2 | Р3-Р5

Жесткая теплоизоляция полов с лучистым отоплением — Верхние этажи или реконструкция

Сочетая изоляционные характеристики пенополистирольной плиты с разнонаправленной системой крепления труб, ISORAD V2 R3-R5 представляет собой идеальное решение для встраивания системы лучистого отопления в бетон на верхних этажах. или проекты реконструкции.

НОВОЕ И РЕМОНТ
Жилой. Мультиюнит. Коммерческий.

КУПИТЬ ЭТОТ ПРОДУКТ   СМОТРЕТЬ ПРОЕКТЫ

Преимущества

УСТАНОВКА: ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ
Сократите трудозатраты. За счет объединения жестких изоляционных панелей и системы крепления труб в одном изделии исключается этап крепления труб к проволочной сетке или черновому полу. Это облегчает и ускоряет монтаж как утеплителя, так и системы теплого пола.

ИДЕАЛЬНО ДЛЯ ОГРАНИЧЕНИЯ ЗОН ОТОПЛЕНИЯ
Многонаправленная система крепления труб. Облегчает установку труб и реализацию отдельных зон обогрева от водяного или гликолевого напольного отопления.

ЗАЩИЩЕННЫЕ И ПРОЧНЫЕ ПАНЕЛИ
Блокирующие панели высокой плотности. Четырехсторонняя система блокировки позволяет быстро и легко позиционировать панели и обеспечивает выравнивание шайб для установки труб.

СНИЖАЕТ ПОТЕРИ ТЕПЛА
Эффективный тепловой барьер. Предотвращает потерю тепла через пол, чтобы максимизировать эффективность системы лучистого отопления на верхних этажах или при ремонте существующих плит или полов.

Сокращение трудозатрат

• Легкий, быстрый и простой в установке, со стрелками «старт» и встроенными линиями резки.

№

• Может устанавливаться на бетонную плиту или на специально предназначенное для этого деревянное основание.
• Способствует звукоизоляции плиты, отсоединяя излучающую плиту.
• Трубку можно легко вставить между шайбами, пройдясь по ней.

Многонаправленная система удержания трубок

• Превосходная фиксация трубок 1/2″ или 5/8″.
• Обеспечивает одинаковые интервалы между трубками.
• Устраняет необходимость в проволочной и пластиковой сетке, когда они требуются только для крепления трубок.
• Менее физически требователен и прост в установке одним человеком.

Блокирующие панели высокой плотности

• Предотвращает смещение панелей и образование неизолированных зазоров.
• Материал высокой плотности для повышенной прочности на рабочей площадке.
• Выдерживает пешеходное движение при установке трубки.

Эффективный тепловой барьер

• Обеспечивает непрерывную и равномерную изоляцию.
• Тонкая конфигурация обеспечивает максимальную высоту потолка.
• Повышает комфорт жильцов и энергоэффективность здания.
• Стабильное и постоянное значение изоляции.

ЭФФЕКТИВНОЕ РЕШЕНИЕ ДЛЯ УСТАНОВКИ СИСТЕМ ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ НА ВЕРХНИХ ЭТАЖАХ ИЛИ ДЛЯ РЕКОНСТРУКЦИИ.

Жилой. Мультиюнит. Кондо. Офисное здание.

Простая установка: сокращает количество компонентов и шагов, необходимых для установки системы.
Энергоэффективный. Обеспечивает максимальный комфорт пассажиров.

Соответствие требованиям и сертификаты

ISORAD V2 | R3-R5 позволяет легко соответствовать строительным нормам и строительным требованиям стандартов энергоэффективности, таких как Energy Star и Passive House.

• ASTM C-578, тип IX
• Сертифицированный продукт с низким выбросом химических веществ:
  GREENGUARD — UL 2818, GREENGUARD Gold — UL 2818

Может способствовать получению баллов LEED.
Сертификат соответствия доступен по запросу

Установка

ISORAD V2 | Продукт R3-R5 быстро и легко устанавливается.
Чтобы обеспечить максимальную изоляцию, следуйте рекомендуемым методам установки.

Использование ISORAD V2 R3-R5 требует установки изоляции и труб до заливки бетона, необходимого для покрытия системы отопления.

Изоляционные панели ISORAD V2 R3 и R5 в первую очередь предназначены для укладки на бетонную плиту или деревянный пол. Не рекомендуется использовать на грубых поверхностях, таких как щебень.

Для любого существующего напольного покрытия в рамках проекта реконструкции рекомендуется профессиональная оценка, чтобы гарантировать, что установленная конструкция может выдерживать дополнительные нагрузки, связанные с применением, включая перегрузку бетона.

* Видео предназначены только для информационных целей. Перед началом любых работ ознакомьтесь с рекомендациями по установке и действующими требованиями в вашем регионе.

1. Подготовьте поверхность пола к установке изоляционных панелей.
   — Конструкция пола должна иметь несущую способность, чтобы выдерживать нагрузки, связанные с применением, включая перегрузку бетона.
   – Рекомендуется использовать полиэтиленовую мембрану для сдерживания укладки бетона. Его следует разместить под панелью, приподнять над уровнем бетона и закрепить на стенах.
   — Панели должны иметь прочное основание и хорошо поддерживаться.
2. Установите изоляционные панели по всей изолируемой поверхности.
   – Поместите стрелку «старт» в угол стены, чтобы обеспечить эффективную блокировку панелей.
   – Чтобы начать новый ряд, используя излишки одной панели, при этом обеспечивая правильное выравнивание стопорных шайб трубок, используйте линии отреза на обратной стороне.
3. Укладывая схему, указанную специалистом по системам отопления, установите трубку, пройдясь по ней, чтобы закрепить ее между шайбами.
   – Система приподнятых шайб позволяет устанавливать трубы диаметром 1/2″ или 5/8″ и расстояние между рядами кратно 3″.
   – Расстояние между трубами должно быть определено специалистом по системе отопления и в соответствии с потребностями здания для обеспечения его производительности.
   – При необходимости используйте крепления для труб, чтобы зафиксировать трубы в более крутых изгибах или на выходе для подключения к системе отопления.
4. Залить бетонную плиту.
   – Требуется минимум 1 дюйм бетона над системой крепления трубы.
   — Трубы должны быть полностью залиты бетоном. См. инструкции специалиста по отоплению.

Советы и рекомендации
Чтобы облегчить поворот трубок, толкайте или тяните их так, чтобы они находились в постоянном контакте с приподнятыми шайбами.
Используйте клей или крепеж, чтобы прикрепить панели на стыке стен и предотвратить просачивание бетона под ними.

УСТОЙЧИВОЕ ЗДАНИЕ

ДОЛГОСРОЧНАЯ ЭФФЕКТИВНОСТЬ

• Стабильное значение изоляции из года в год.
• Водяное лучистое отопление обеспечивает повышенный комфорт и экономию энергии.

Технические характеристики

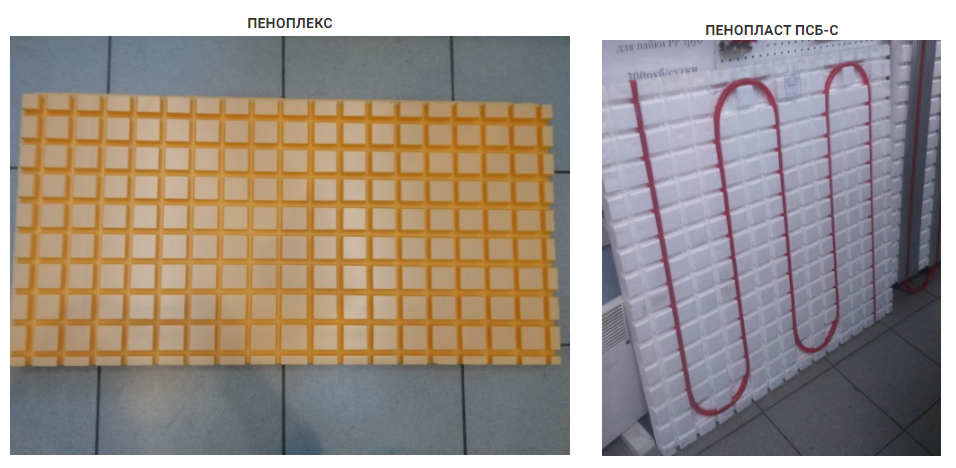

• Панели 48″ x 48″
• Позволяет вставлять трубки с внутренним диаметром 1/2″ или 5/8″*
• 4-сторонняя система блокировки
• Прочность на сжатие 30 фунтов на кв. дюйм (210 кПа)

*Трубка 1/2″: Ø внутр. 1/2″, Ø нар. 5/8″
*Трубка 5/8″: Ø внутр. 5/8″, Ø нар. 3/4″

Водяное лучистое отопление и изоляция под плитой

Для установки под бетонной плитой на уровне земли или ниже уровня земли, как правило, требуется минимальное значение изоляции R10.
