Утепление пола пеноплексом под стяжку своими руками

Экструзионный пенополистирол марки «Пеноплэкс», благодаря своим отличным характеристикам, становится самым популярным утеплителем для межэтажных и чердачных перекрытий, а также для стен и перегородок. Этот материал подходит практически под любое покрытие, а также для монтажа поверх него  системы «теплого пола».

Утепление пола пеноплексом под стяжку своими руками

Утепление пола пеноплексом под стяжку своими руками можно провести, разобравшись в технологии выполнения работ. Причем устройство такого утепления вполне допустимо как для частного дома, так и для квартиры, расположенной на любом этаже. «Пеноплэкс» — легкий материал, и в комплексе со стяжкой, которая не будет иметь слишком большой толщины, незначительно утяжелит перекрытие, не нанеся никакого ущерба общей конструкции.

Специалистами доказано, что через полы частного дома уходит до 10% тепла, и эта цифра достаточно внушительная, особенно если перевести ее в денежный эквивалент. Чтобы избежать ежегодных лишних затрат на отопление, лучше один раз вложиться в утеплительный материал, который быстро окупится, так как сумма ежемесячных платежей за использование энергоносителей значительно сократится.

Технология утепления бетонной поверхности «Пеноплэксом» отличается от теплоизоляции пола по грунту и требует разного подхода.

«Пеноплэксом» может утепляться и пол на бетонном основании, и пол по грунту. Технологии при этом достаточно серьезно отличаются и требуют различного подхода. Но вначале – несколько слов о самом термоизоляционном материале.

Что собой представляет «Пеноплэкс»

Содержание статьи

• 1 Что собой представляет «Пеноплэкс»
• 2 Технология утепления пола «пеноплэксом» под стяжку
  • 2.1 Утепленный пол по бетонному основанию
    • 2.1.1 Подготовка поверхности
    • 2.1.2 Процесс утепления пола
  • 2.2 Утепленная «пеноплэксом» стяжка по грунту
    • 2.2.1 Схемы утепления
    • 2. 2.2 Укладка утепленного пола по грунту
    • 2.2.3 Видео: что важно знать об утепленных полах на грунтовом основании

«Пеноплэкс» — утеплительный материал из разряда экструдированного пенополистирола. Он изготавливается в нескольких вариантах, каждый из которых предназначен для теплоизоляции различных поверхностей и элементов здания, то есть выбор материала нужно сделать правильно.

«Пеноплэкс» — один из лучших современных утеплителей

Этот утеплитель имеет специальную маркировку, указывающую на его важнейшие технические характеристики, от которых зависит область применения материала. «Пеноплэкс» маркируются 31, 31С, 35, 45 и 45С, но для утепления полов подходят не все разновидности, а только те, которые имеют достаточно высокую плотность — 35 и 45.

 «Пеноплэкс — 35» по сути является универсальным и применяется для теплоизоляции фундаментов, наружных стен и полов. Этот тип утеплителя имеет следующие характеристики:

• достаточно высокую плотность – 28 ÷ 38 кг/м³;
• низкую теплопроводность: коэффициент составляет всего 0,030 Вт/м×°С;
• низкую гигроскопичность – 0,4% от общего объема за 24 часа, причем влагопоглощение во время испытания отмечалось только в течение первых 10 часов;
• горючесть обозначена, как Г1. Это очень высокий показатель стойкости к огню, а так как сверху утеплителя будет уложена жаростойкая бетонная стяжка, то материал полностью будет пожаробезопасен ;
• показатели шумопоглощения этого материала доходят до 41 дБ;
• предел прочности «Пеноплэкса — 35» составляет 0,4÷0,7 МПа;
• температурный диапазон эксплуатации от —50 до +75 градусов.

Цены на Пеноплэкс

пеноплэкс

Этот тип пенополистирола хорошо подойдет для утепления бетонного пола под стяжку. При желании, на утепление может быть уложена система «теплый пол».

«Пеноплэкс — 45» имеет самую высокую плотность из всех разновидностей этого материала и отлично подойдет для утепления пола частного дома по грунту. К слову, его применяют даже в качестве теплоизолятора для взлетных полос и дорожных покрытий.

«Пеноплэкс» 45 имеет следующие технические характеристики:

• плотность 40,1 ÷ 47 кг/м³;
• его гигроскопичность еще ниже – всего 0,2% от общего объема за сутки, и все влагопоглощение также ограничивается только первыми 10-ю часами испытания;
• стойкость к огню обозначена, как Г4, но если утепление устраивается под жаростойкое покрытие, то это уже не имеет особого значения;
• предел прочности «Пеноплэкса — 45» составляет 0,4—0,7 МПа;

В остальном же технические характеристики одинаковы с теми, что указаны выше.

Есть и иная градация типов утеплителя пеноплекс — по области применения. Такая маркировка обычно указывается на упаковке:

Из этой линии для утепления полов подойдет три типа теплоизолятора:

• «Пеноплэкс Фундамент», который имеет плотность 29 ÷ 33 кг/м³ и отлично подходит не только для утепления фундаментов, но и для полов жилых и подвальных помещений. Теплоизолятор имеет высокую влагостойкость, обладает хорошими тепло— и звукоизоляционными качествами, поэтому подойдет для монтажа на бетонную и грунтовую подготовленную поверхность. Вполне доступно утепление фундамента пеноплексом своими руками.
• «Пеноплэкс 45» о котором уже упоминалось в статье, позволяет утеплять полы в жилых помещениях, гаражах, а также поверхности плоских крыш.
• «Пеноплэкс Комфорт», плотность которого равна 25 ÷ 35 кг/м³, широко используется для утепления любых поверхностей во внутренних помещениях жилых домов и квартир, и даже помещений с повышенной влажностью. Вполне можно утеплить им и полы в частном доме, если под него будет устроена жесткая основа.

Для утепления полов может подойти и обычный пенопласт. Некоторые владельцы домов выбирают именно его, так как цена – существенно ниже «Пеноплэкса». Однако, не нужно забывать о серьезной разнице в технических характеристиках этих материалов. Чтобы наглядно убедиться, что экструдированный пенополистирол гораздо больше подходит для утепления пола, стоит сравнить параметры обоих материалов:

Параметры материалов	Экструдированный пенополистирол (ЭППС)	Пенопласт
Теплопроводность (Вт/м оС)	0,028 ÷ 0,034	0,036 ÷ 0,050
Паропроницаемость (мг/м×ч×Па)	0. 018	—
Водопоглощение за 24 часа в % от объема	0.2	0.4
Предел прочности при статистическом изгибе МПа (кг/см²)	0,4 ÷ 1	0,07 ÷ 0,20
Прочность на сжатие 10% линейной деформации, не менее МПа (кгс/см²)	0,25 ÷ 0,5	0,05 ÷ 0,2
Плотность (кг/м³)	28 ÷ 45	15 ÷ 35
Рабочие температуры	От -50 до +75

Нужно отметить — несмотря на то, что характеристики этих материалов разнятся между собой, процесс утепления ими проходит абсолютно одинаково.

Возможно, вас заинтересует информация о том, что представляет собой утепление пола по грунту

Технология утепления пола «пеноплэксом» под стяжку

Как уже говорилось выше, технология утепления будет напрямую зависеть от базовой поверхности, на которую будет укладываться вся конструкция пола со стяжкой. Поэтому стоит рассмотреть различные варианты.

Утепленный пол по бетонному основанию

Если говорить об утеплении бетонного пола в квартирах, то есть разница в технологиях теплоизоляции полов первого этажа и всех последующих.

В квартирах, расположенных над подвалом, полы всегда более холодные. Кроме того, есть риск появления сырости и плесени, поэтому проводить работы по теплоизоляции рекомендовано еще перед тем, как въезжать в новое жилье. В таких помещениях используется больше слоев различных материалов, которые предотвратят выхолаживание помещения, а также защитят его от проникновения влаги.

Первое, что необходимо сделать, прежде, чем перейти к основным работам – это провести тщательную подготовку поверхности. Она проводится одинаково для бетонных полов квартир, независимо от этажа.

Возможно, вам будет интересна информация о том, как оборудовать теплый пол на балконе своими руками

Подготовка поверхности

Этот этап работы хотя и не считается основным, но он чрезвычайно важен, и отнестись к процессу необходимо со всей серьезностью.

• Первым этапом идет очистка поверхности от старого напольного покрытия, остатков клея на который оно было уложено, или застывших на отдельных участках пола «клякс» бетонного раствора.

Очистка поверхности пола от крупных неровностей

Очень важно тщательно очистить всю поверхность, иначе бетонные наросты будут мешать укладке утеплительного материала.

• Затем, весь мусор с пола убирается, а пыль с поверхности выметается до чистого бетона.

Очистка поверхности от мусора и пыли

• Далее, заделываются все отверстия и углубления — эту работу можно провести с помощью специальных ремонтных шпатлёвок. Глубокие изъяны выгоднее будет заделать монтажной пеной.

Заделка крупных изъянов монтажной пеной

После застывания пены выступающие излишки срезаются заподлицо с поверхностью пола.

По мере застывания излишки пены срезаются

• Далее, всю поверхность пола нужно тщательно загрунтовать специальным составом глубокого проникновения.

Грунтовку лучше нанести в несколько слоев

Грунтовка на поверхности должна хорошо просохнуть. В случае очевидной быстрой впитываемости грунта, его наносят в несколько слоев, каждый раз – после полного просыхания предыдущего.

Обязательно грунтуется и нижняя часть стен по всему периметру помещения

Загрунтовать нужно и стены на высоту 150 ÷ 200 мм, так как на эту часть их поверхности будет закрепляться демпферная лента для стяжки или гидроизоляционный материал.

• После окончательного просыхания поверхности, ее нужно обязательно выровнять самовыравнивающимся составом. В том случае, если в основном поверхность ровная и только в некоторых местах присутствуют углубления и перепады, то выравнивание проводится именно в этих областях пола.

Обширные неровности целесообразно залить саморазравнивающимся составом

• Если утепление будет проводиться в квартире первого этажа, то рекомендовано пол и нижнюю часть стен гидроизолировать. Для этого лучше всего использовать рубероид, который настилается на мастику горячим способом или на «холодную» битумную мастику (макловицу). Гидроизоляционный материал должен заходить на стены на 120 ÷ 150 мм.

Поверхность пола после качественной гидроизоляции

На первом этаже этот процесс обязателен, но и на верхних этажах гидроизоляцию тоже можно провести — она снизит вероятность возможного затопления нижерасположенной квартиры при аварии на водопроводе.

По периметру на стыке пола и стен необходимо приклеить демпферную ленту

• Далее, по всему периметру комнаты, на стыке пола и стены приклеивается демпферная лента. Ее можно купить в готовом виде или нарезать самостоятельно из вспененного полиэтилена толщиной в 7 ÷ 80 мм. Наклеенная лента должна быть выше будущей стяжки на 50 ÷ 70 мм. Демпферная лента необходима для компенсации расширений стяжки при перепадах температур и предотвращения деформации покрытия.

Процесс утепления пола

Так как укладка утеплителя на гидроизоляционный материал отличается от монтажа на открытый подготовленный бетонный пол, некоторые этапы работы будут разниться.

Схема утепленного пола по бетонной плите перекрытия

Данная схема наглядно показывает, какую последовательность должны иметь слои утепленного «Пеноплэксом» бетонного пола.

1 – напольное покрытие — это может быть линолеум, паркетная доска, ламинат или керамическая плитка.

2 – слой бетонной стяжки.

3 – арматурная сетка.

4 – гидроизоляционный слой.

5 – утеплительный слой «Пеноплэкса»

6 – бетонная плита перекрытия.

На утепленное «пеноплэксом» основание может укладываться полусухая или заливаться обычная, «мокрая» стяжка, поэтому последовательность слоев может быть несколько изменена.

Если на поверхность нанесен или настелен гидроизолирующий материал, то «пеноплэкс» укладывается сверху него. В том случае, когда монтаж будет осуществляться на выровненную бетонную поверхность, теплоизоляционный материал укладывается на подсыпку из очищенного песка.

Для примера, рассмотрим процесс создания утепленного пола с пенополистиролом по технологии полусухой стяжки:

Иллюстрация	Краткое описание выполняемой операции
	В данном случае утеплитель будет укладываться на бетонный пол. Если по его поверхности проходит какая-либо труба или изоляционный короб с проводами, то вначале сверху укладывается утеплитель, и в месте прохождения коммуникации делается отметка по ширине и глубине. Затем, расчерчивается и вырезается паз, в котором при укладке окажется труба.
	Но прежде, чем окончательно укладывать утеплитель на место, бетонная поверхность выравнивается чистым песком или песчано-цементной смесью, толщина которой должна быть 1,5 ÷ 2 мм. Она необходима затем, чтобы заполнить собой мелкие неровности пола.
	Сверху цементно-песчаной смеси укладываются листы утеплителя. Их слегка с прижимом двигают по насыпанному слою вперед и назад, тем самым выравнивая под ними насыпку и создавая между поверхностями сцепление по всей площади панели.
	Такая подсыпка делается последовательно, на участки пола для двух-трех плит. Далее, укладывают теплоизоляционные плиты, а затем производят такую же подсыпку на следующий участок. Работа продолжается в том же порядке, пока вся поверхность пола не будет покрыта плитами пенополистирола.
	Закончив установку плит утеплителя, сверху них внахлест укладываются карты армирующей сетки с ячейками в 80 ÷ 100 мм.
	Арматурные карты связываются между собой проволокой, концы которой убирают под металлические прутья сетки.
	Далее, необходимо изготовить полусухую смесь для стяжки. Смешивать раствор удобно прямо на утепляемом полу, предварительно настелив на него листы фанеры или толстого картона. Из мешков на импровизированный настил высыпается определенное количество сухого состава, а затем в центре горки лопатой делается углубление.
	В углубление заливается вода, согласно указанных на упаковке пропорций
	После этого с помощью лопат замешивается раствор, который не должен быть слишком сухим, но и не растекаться по поверхности. Проводя замешивание, сухую смесь вокруг постоянно сбрызгивают водой, чтобы уменьшить количество поднимающейся пыли.
	Замешанная масса, при сжатии ее в кулаке, не должна рассыпаться, однако, и не быть настолько влажной, чтобы из нее сочилась вода.
	Следующим этапом готовый раствор с помощью лопаты распределяется по армированной поверхности. Этот слой должен иметь толщину 10-15 мм. После заполнения им всей площади пола, смесь утаптывают или прикатывают металлическим катком.
	Далее, армирующую сетку необходимо поднять наверх насыпанной смеси. Для этого сетку подцепляют пальцами, чуть-чуть приподнимают и отпускают. Таким образом, армирующие карты на всей поверхности пола оказываются сверху цементной полусухой смеси.
	После этого вся поверхность снова утаптывается или прикатывается катком.
	Если планировалось под основной слой стяжки уложить кабель теплого пола, то пришло время его монтажа. Кабель должен обязательно быть цельным. Его аккуратно разматывают и укладывают по заранее спланированной схеме с рассчитанным шагом между петлями.
	Кабель аккуратно закрепляется к арматурной сетке с помощью проволоки или пластиковых хомутов. Концы этих подвязок также прячутся в раствор. При монтаже и закреплении электрического кабеля, на него нежелательно наступать, нельзя перегибать, повороты провода должны быть плавными. Очень важно помнить, что «теплый пол» не укладывается в тех местах, где стационарно будет установлена тяжелая мебель.
	В выбранном месте установки терморегулятора, строго по центру петли кабеля, укладывается гофротрубка с термодатчиком. Второй ее конец должен расположиться в штробе на стене, идущей к гнезду установки терморегулятора
	После завершения монтажа кабеля, вся поверхность пола засыпается полусухой смесью на предусмотренную толщину стяжки.
	После засыпки, поверхность нужно притоптать или прикатать с помощью катка.
	С помощью лазерного или обычного уровня на стенах делается разметка высоты будущей стяжки. По этим отметкам на засыпке с помощью терки набиваются ровные площадки, а затем — полосы, которые будут служить маячками для выравнивания по ним всей остальной стяжки.
	Полосы выравниваются и уплотняются с использованием правила. Вместо этой процедуры, можно установить металлические маячки, но таким образом, чтобы не повредить кабель «теплого пола», то есть до последней засыпки смеси. Закрепить направляющие можно с помощью проволоки на армирующей сетке.
	В данном случае мастер выравнивает основную стяжку по набитым маякам. Процесс разравнивания проводится с помощью правила, которым с небольшим нажимом ведут по маякам, собирая излишки смеси. Если на поверхности образуются дефекты, то на них подсыпают требуемое количество смеси, и они затираются.
	После выравнивания правилом, мастер проходится по всей поверхности строительной теркой, проводя по мере необходимости легкое увлажнение поверхности. А чтобы не повредить стяжку, на ноги необходимо надеть специальные подкладки под рабочую обувь, напоминающие снегоступы.
	Далее, в ход идет затирочная машинка, которая доводит поверхность до идеальной гладкости.
	Строительным уровнем проверяется ровность стяжки. Идеалом считается, если между поверхностью пола и уровнем не будет даже небольшой щели.
	После затирки стяжку оставляют сохнуть на сутки. Затем срезается излишек демпферной ленты.
	Удалив выступающую часть демпферной ленты, рекомендовано хорошо пробрызгать всю поверхность пола водой. Эта процедура проводится для упрочнения стяжки.

После этого, стяжку нужно оставить сохнуть и набираться прочности на две недели. Если сверху нее планировалось уложить керамическую плитку, то до укладки необходимо выждать не менее 20-ти дней. Такие покрытия, как ламинат, линолеум или паркетная доска монтируются только после настила дополнительной пленочной гидроизоляции и обязательно – после полной просушки не только стяжки, но и всего помещения.

Возможно, вас заинтересует информация о том, как выполнить утепление деревянного перекрытия своими руками

Утепленная «пеноплэксом» стяжка по грунту

Утепляют «Пеноплэксом» полы и в частном доме, построенном на ленточном фундаменте — этот способ называют утепление по грунту.

Такое утепление возможно при следующих условиях:

— если на полы помещения не будут выпадать серьезные нагрузки;

— отсутствие под домом цокольного этажа или подвала;

— если грунтовые воды залегают на глубине не менее чем 4000 ÷ 5000 мм;

— наличие в доме отопления, иначе промерзание грунта может привести к деформации стяжки.

Плиты «Пеноплэкса» для этого способа теплоизоляции лучше выбирать со стыковыми пазами, так как под ними не будет жесткой и плотной поверхности. А замковые соединения (ламели) не дадут возникнуть мостикам холода и надежно удержат плиты между собой в единой плоскости.

Для этих работ, кроме утеплителя, необходимо подготовить дополнительные стройматериалы, количество которых будет зависеть от объема заполняемого пространства. Это — чистый песок, гравийно-песчаная смесь, щебень, гидроизоляционный материал (рубероид и мастика), цемент, самовыравнивающиеся смеси, демпферная лента и арматурная сетка в картах или рулонах.

Схемы утепления

Существует несколько схем, по которым может быть проведен процесс возведения утепленного пенополистиролом пола по грунту. Для начала стоит разобраться в них:

Схема 1

• В этом варианте утеплитель укладывается на слой утрамбованного песка, под который сделана надежная гравийно- щебневая подушка.

Схема 2

• Второй вариант утепления состоит из двух стяжек, одну из которых укладывают внутри «пирога», между песком и утеплителем, а вторая накрывает теплоизоляционный материал. В верхнем бетонном слое может быть уложена система «теплый пол».

Схема 3

• В третьем варианте для засыпки непосредственно на грунт используется среднефракционный щебень, который сверху покрывается «подушкой» из песка, на которую затем укладывается «Пеноплэкс». Затем утеплитель закрывается гидроизоляцией и армированной стяжкой.

Возможно, вас заинтересует информация о том, как утеплить пол в частном доме

Укладка утепленного пола по грунту

Устройство утепленной стяжки по грунту

Самая используемая схема укладки утепленного пола по грунту осуществляется следующим образом:

• Грунт выбирается из пространства, где будет устраиваться засыпка, на 550 ÷ 600 мм в глубину.
• Далее, грунтовая поверхность хорошо утрамбовывается, для того чтобы она впоследствии не дала усадки, что может привести к деформации и растрескиванию стяжки.
• Затем, засыпается слой щебня или гравия. Иногда используется смесь этих материалов, которая также максимально уплотняется. Высота этого слоя должна составлять не менее 250 ÷ 300 мм в утрамбованном виде.
• Для повышения суммарной эффективности теплоизоляции, на щебень иногда делается засыпка из керамзита средней фракции. Чтобы прослойка была действенной, ее толщина должна быть не менее 100 мм, а если позволяет высота пространства — то и все 150 мм.

Керамзитовая засыпка резко поднимет степень утепленности помещения

• Сверху щебня или керамзита устраивается подушка из среднезернистого песка или гранитного отсева. Слой хорошо промачивается водой и укатывается катком или утрамбовывается ручной трамбовкой. В уплотненном виде толщина песчаного слоя должна составлять не менее 100 ÷ 120 мм. Поверхность его нужно очень хорошо выровнять и вымерить по строительному уровню.
• Следующим этапом на стены фундаментной ленты по всему периметру закрепляется вспененный полиэтилен, который будет исполнять роль демпферной ленты. Материал должен иметь ширину, которая будет выше предполагаемой стяжки на 120 ÷ 150 мм. Нужно отметить, что вместо вспененного полиэтилена может быть использован тонкий, порядка 15 мм толщиной, пенопласт.
• Далее, сверху подушки из песка укладывается «Пеноплэкс», который плотно должен прилегать к выровненной поверхности. Для этого каждую из плит двигают по песку вперед и назад, пока она не примет нужное положение. Соединяют утеплительные маты с помощью имеющихся на них шипов-пазов или ламелей. Толщина утеплителя должна составлять 100 мм — это делает покрытие более плотным и устойчивым.

Укладка утеплительных плит на песчаную подушку

• Стыки плит иногда проклеивают водостойким фольгированным скотчем – он полностью исключит появление мостиков холода.
• Некоторые мастера предпочитают настилать сверху утеплителя плотный полиэтилен, который служит гидроизоляцией для стяжки. В любом случае, этот слой никогда не будет лишним.

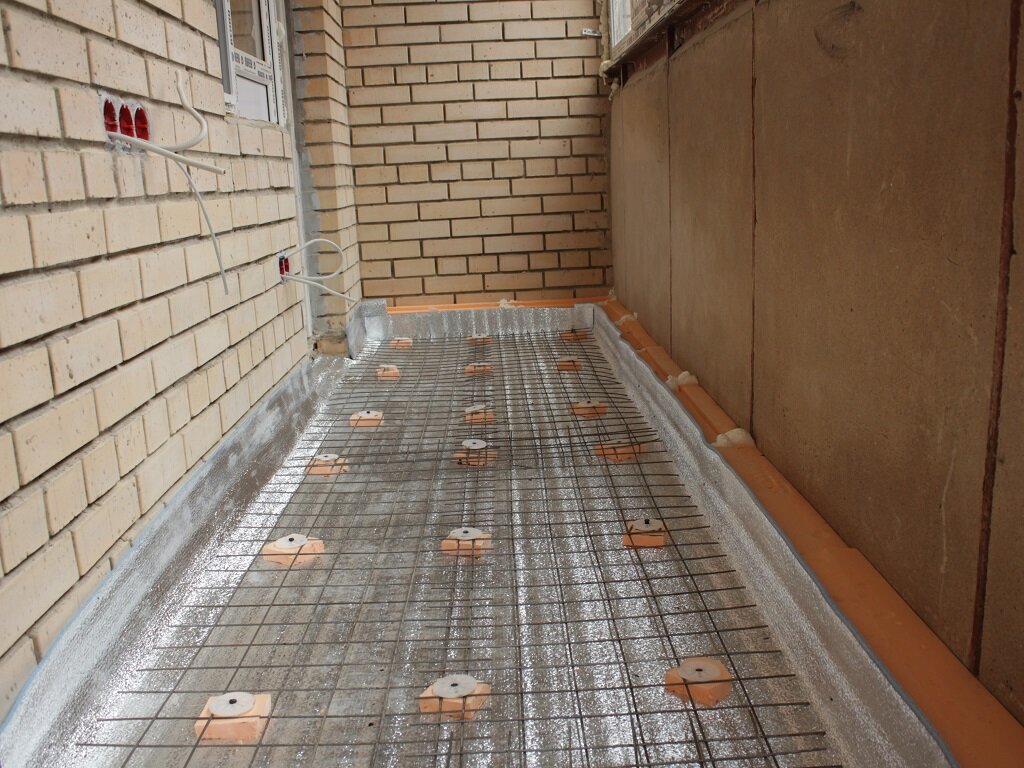

• Далее, поверх «Пеноплэкса» или полиэтилена укладывается арматурная металлическая сетка. Если укладываются несколько карт, то их между собой связывают проволокой.

Армирование поверхности перед заливкой стяжки

• На сетку выставляются по уровню металлические направляющие — маячки, которые выравниваются и фиксируются горками строительного раствора. В это же время можно произвести монтаж кабеля теплого пола, если его планируется укладывать. После застывания системы маячков, можно переходить к заливке самой стяжки.

Установлены направляющие-маячки, уложен обогревательный кабель

• Сверху устраивается стяжка — для этого на поверхность выкладывается замешанный раствор. Он выравнивается правилом по установленным маячкам.

Разравнивание стяжки по маячкам

Как и в предыдущем случае, может применяться полусухая или «классическая» бетонная смесь.

Стяжке дается установленное технологией время для полного созревания. Целесообразно регулярно, начиная со второго дня, проводить увлажнение набирающей прочность поверхности.

• После застывания стяжки и набора ею марочной прочности, при необходимости, пол заливается самовыравнивающейся смесью. Этот процесс желательно провести в том случае, если сверху будет настилаться линолеум или ламинат.

Довести поверхность до «идеала» можно самовыравнивающимся составом

• Когда выравнивающий слой также застынет, срезается излишек демпферной ленты. Верхний ее край должен находиться на одном уровне с поверхностью стяжки.

Вот теперь на поверхность утепленного пенополистиролом пола можно монтировать выбранное декоративное покрытие.

В ходе изложения не зря несколько раз акцентировалось внимание на демпферной ленте. Конструкция пола, утепленного «Пеноплэксом» или другими плитными теплоизоляторами, с применением такой ленты является «плавающей» не связанной со стенами, поэтому она никак не зависит от их усадки. Главное – чтобы было надежное и стабильное основание, и особенно это важно при устройстве утепленного пола по грунту.

И в заключение – видеоурок специалиста по правильному устройству утепленных полов по грунту. Двухконтурный твердотопливный котел длительного горения вы можете узнать по ссылке.

Видео: что важно знать об утепленных полах на грунтовом основании

минусы и плюсы утеплителя, методы и их особенности

Холодной пол в доме — это большое неудобство для его жильцов. Через неутепленный пол может уходить до 20-25 % тепла, поэтому утепление пола является прекрасным выходом из этой ситуации.

Среди множества утеплителей в последнее время набирает популярность новый теплоизоляционный материал — пеноплекс. Он представляет собой пену с пузырьками 0,12-0,2 мм в диаметре.

Утеплитель изготавливается с различной плотностью для каждого вида поверхностей (стен, пола, потолка, утепления бань, чердаков). Плотность материала варьируется от 31 до 45 кг/ м³, но для утепления пола рекомендуется брать пеноплекс плотностью 35 или 45 кг/ м³.

Стандартная ширина листа составляет 60 см, а длина — 120 или 240 см. Толщина листа может варьироваться от 2 до 10 см. Для утепления пола в средних широтах рекомендуют брать утеплитель шириной 4 см, а для более холодных районов — до 7 см.

Содержание

• 1 Достоинства и недостатки пеноплекса
• 2 Технологии утепления пола пеноплексом
  • 2.1 Утепление деревянного пола с лагами
  • 2. 2 Утепление пола под стяжку
  • 2.3 Утепление полов пеноплеском по грунту
• 3 Материалы и инструменты

Достоинства и недостатки пеноплекса

Пеноплекс — универсальный материал, применяемый для утепления различных поверхностей.

Преимущества пеноплекса для утепления пола:

• Хорошие теплоизоляционные свойства. Коэффициент теплопроводности материала составляет 0,030 Вт/(м*С), это один из самых низких показателей по всем утеплителям.
• Низкая паропроницаемость. Пеноплекс имеет значение коэффициента паропроницаемости в 0,007-0,008 мг/(м*час*Па). Плита толщиной в 2 см способна удерживать испарения так же, как и слой рубероида.
• Высокая прочность. Пеноплекс выдерживает значительные нагрузки, сильное сжатие и значительное разрывающее усилие.
• Хорошая звукоизоляция.
• Нулевое водопоглощение.
• Стойкость к горению, отсутствие токсичных испарений.
• Легкость в обработке и простота монтажа. Пеноплекс прекрасно режется малярным ножом, поэтому монтаж плит не составляет особого труда. Плюс работать с материалом можно при любых погодных условиях.
• Небольшой вес (благодаря пористой структуре с ячейками).
• Срок службы до 50 лет.

Важно: на протяжении всего срока службы пеноплекс не теряет своих механических и изоляционных свойств.

Минусов у материала немного, но все же они есть:

• Разрушение под воздействием высоких температур и растворителей.
• Сильная дымность (даже после затухания).
• Достаточно высокая цена.

Технологии утепления пола пеноплексом

Утепление пола пеноплексом можно производить по основанию из песка и гравия, бетонным или деревянным перекрытиям. Существует несколько основных разновидностей полов, отсюда и методы их утепления:

• Утепление пола с лагами.
• Утепление под стяжку.
• Утепление при укладке на грунт.

Утепление деревянного пола с лагами

На начальном этапе производят замену поврежденных участков на лагах и лежащих на них деревянных досках, затем пропитывают их антисептиком или олифой для предотвращения гниения.

Затем нужно заполнить все щели и выемки на досках шпаклевкой по дереву. На следующем этапе деревянная поверхность грунтуется и подсушивается.

Плиты пеноплекса нарезают соответственно расстоянию между лагами и длиной помещения. Их укладывают на высушенные доски, стыки между листами должны быть максимально плотными и проклеенными строительным скотчем.

Далее утеплитель закрывают пароизоляционным материалом, листы которого кладутся внахлест. Поверх него крепятся доски, листы фанеры или ДСП. Поверхность выбранного материала должна быть абсолютно ровной. В завершении идет укладка напольного покрытия (линолеум, ламинат, паркет).

Слои утепления деревянного пола:

• Балки.
• Деревянные доски.
• Пеноплекс.
• Пароизоляция.
• Деревянный щит.
• Напольное покрытие.

Утепление пола под стяжку

Для утепления пола пеноплексом под стяжку своими руками рекомендуется выбирать модификацию «фундамент».

Такой тип пеноплекса обозначается «Пеноплекс-Ф» и имеет лучшую способность работы на сжатие. Он выдерживает нагрузки до 27 кг на 1 см².

Более подробные характеристики этого материала можно прочесть в статье «Технические характеристики и особенности пеноплекса Фундамент».

На начальном этапе утепления на бетонную основу наносится слой грунтовки. После высыхания начинают укладывать листы пеноплекса. Их приклеивают к основанию с помощью пены, шпатлевки или специального клея. Поверхность пола при этом должна быть как можно ровнее. Стыки листов проклеивают строительным скотчем.

Далее прокладывают слой гидроизоляции и фиксируют ее арматурной сеткой. Затем на уровне будущего пола к стене приклеивают демпфирующую ленту толщиной 0,5 см. Это компенсирует расширение стяжки при колебаниях температуры пола.

Раствор для стяжки наносят на сетку и разравнивают по маячным рейкам. Раствор состоит из цемента и песка в соотношении 1 к 3 или 1 к 4 в зависимости от марки цемента. Финишным этапом является укладка напольного покрытия.

Слои конструкции утепления:

• Бетонная плита.
• Пеноплекс.
• Слой гидроизоляции.
• Арматурная сетка.
• Слой бетонной стяжки
• Напольное покрытие.

Утепление полов пеноплеском по грунту

Утеплять пеноплексом можно и полы в доме, который стоит на ленточном или свайном фундаменте. Такой метод называется «укладка на грунт».

Метод можно применять при соблюдении некоторых условий:

• Отсутствии под полом подвала.
• Если грунтовые воды пролегают на глубине не менее 4-5 метров.
• Наличии в помещении отопления, в противном случае промерзание грунтового слоя может привести к деформации конструкции утепления.

Первый этап монтажа утеплителя — выравнивание и утрамбовка земляного слоя. Далее на него насыпают подушку из слоя щебня и гравия. Затем высыпается и утрамбовывается песок.

На песок кладут листы пеноплекса. Плиты начинают выкладывать от угла, прижимая плотно одну к другой. Для избежания проникновения холода рекомендуется использовать плиты с краями «шип-паз».

Далее в качестве защитного слоя на листы пеноплекса прокладывают гидроизоляционную пленку и выводят ее края вверх по стене.

Для повышения стойкости пола на грунте его армируют металлической сеткой. Далее заливают стяжку из смеси песка и цемента. Заключительным этапом является укладка напольного покрытия на высохший цементный слой.

Слои конструкции утепления:

• Грунт.
• Слой щебня и гравия.
• Песчаная «подушка».
• Пеноплекс.
• Слой гидроизоляции.
• Армированная стяжка.
• Цементная стяжка.
• Напольное покрытие.

Материалы и инструменты

Для работ по утеплению пола дома или коттеджа пеноплексом потребуются следующие инструменты:

• мастерок;
• правило;
• шпатель;
• молоток;
• шуруповерт;
• малярный нож.

Материалы, необходимые для проведения утепления:

• пеноплекс;
• песок;
• щебень, гравий;
• цементно-бетонная смесь;
• гидроизоляционная пленка;
• пароизоляционная пленка;
• армирующая сетка или лента;
• саморезы.

В заключение можно сказать, утеплять пол пеноплексом можно несколькими методами в зависимости от материала изготовления основания пола. Процесс монтажа достаточно прост, поэтому с ним сможет справиться любой человек, имеющий минимальные строительные навыки.

Теплый пол своими руками, технология и монтаж водяного теплого пола с видео фото

• Устройство
• Установка своими руками
• Полистирольная система водяного теплого пола

Чтобы ощутить всю прелесть уюта и уюта вашего дома, простора вам необходим теплый водяной пол, который вы легко сможете установить своими руками. Это не так просто, как кажется на первый взгляд. Если вы не знакомы с работами такого типа, лучше обратитесь к специалистам. Ну а если вы решили самостоятельно все это сделать, то эта информация для вас, разберитесь какое устройство, технология укладки и установка своими силами и фото инструкция. Смотрите также, как правильно выбрать теплый пол.

В первую очередь необходимо составить проект, затем произвести все необходимые расчеты, связанные с нагрузкой В отопительного ПТЭМ, причем, для каждого помещения в отдельности. Оптимально рассчитать водяные контуры напольные. Всеми этими работами должны заниматься люди, имеющие опыт устройства подобных конструкций.

Опыт показывает, устройство водяного теплого пола, лучше всего подходит для построек типа дачных. В городской застройке перед вами выстраивается ряд проблем, связанных с подключением к системе центрального отопления. Это запрещено законом.

К преимуществам можно отнести то, что, эксплуатируя теплый водяной пол, Вы значительно снижаете потребление электроэнергии, а значит, снижаются денежные затраты. К тому же, электромагнитное излучение, которое мы получаем в больших количествах, вас и ваших близких обойдет стороной.

Правильно спроектированные водяные полы имеют преимущество перед полами, электрическими, так как тепло в помещении будет распределяться равномерно.

Устройство

Для каждого помещения необходимо подобрать оптимальную систему теплого пола. А их, как известно, — три.

1. Установка с использованием бетонной стяжки.
2. Установка без бетонной стяжки — технология наезда. Здесь немного сложнее, т.к. напольное покрытие (линолеум, плитка, ламинат и т.п.) укладывается через дополнительную гидроизоляцию (пенополиэтилен, картон) на алюминиевый лист.
3. Последний тип — деревянный. Это установка теплой воды на плиты перекрытия или блоки из дерева – бревна.

Комплектная система напольных покрытий: настил из теплоизоляционного материала, металлические или пластиковые трубы, зажимная арматура, комплект муфт, контргайки для компаунда, насос, создающий давление и циркуляцию, и ограждающий элемент — бетонная стяжка и сам пол.

Монтаж своими руками

Первая технология — бетон. Он наиболее часто используется среди всех других видов. Как показывает опыт, теплые водяные полы может сделать своими руками человек, даже немного разбирающийся в сантехнике и строительстве и имеющий под рукой инструкцию по эксплуатации. Давайте разберемся с этой технологией монтажа.

То, что вам нужно. Прежде всего делаем планировку нашей комнаты. Сектор должен быть примерно 40 м ² .В этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут смещены.

Затем укладывается на плиту перекрытия или пеноплекс в качестве теплоизоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловое расширение стяжек, стены прокладывают специальной лентой. Следующим этапом будет разводка армирующей сетки, которая представляет собой болт и фиксирующий элемент для труб.

Теперь переходим к раздаче и установке труб. Многие вопросы касались того, как сделать лучистый пол своими руками так, чтобы тепло распространялось равномерно. Это просто. Трубы можно располагать, как угодно, но в основном их располагают по спирали или змейке, смещая центр, оболочку. На фото ниже показаны основные варианты напольной укладки водопроводных труб.

После укладки трубы в свою очередь крепятся к армирующей сетке с помощью специальных хомутов на расстоянии 90-100 см. Чтобы не напрягать, хомуты нельзя сильно затягивать. Так как при нагревании тела расширяются, следовательно, могут выйти из строя и наши трубы.

Для справки: трубы укладываются по технологии друг от друга на расстоянии 10-35 см., от стены, Напольный водопровод должен находиться на определенном расстоянии и зависит от температуры возвратной воды подполья.

Таблица значений шага укладки труб теплого пола

Сборка. В подающий коллектор вставьте и закрепите первый конец трубки. Затем, исходя из проекта, Прокладываем по контурам трубы и крепим их вышеописанным способом. длина спирали должна быть примерно 50-60 м. Когда вы закончите с первым контуром, вставьте конец трубы в возвратный коллектор. Коллектор должен иметь столько выводов, сколько вы собираетесь ставить контуров.

Во избежание проблем в будущем, монтаж теплого водяного пола необходимо проводить согласно инструкции. При пересечении компенсатора трубами, расположенными между контурами, применять гофрорукав или гофрированную трубу.

заканчиваем работу, связанную со сборкой и креплением фурнитуры, проверяем систему на герметичность. Для этого наполните трубку водой и создайте давление выше нормального в 1,5 раза (0,6 МПа). Было бы лучше, если бы этим тестом занимались профессионалы.

Когда прогрев воды завершен устройством пола, можно приступать к работе со стяжкой. Существует много смесей, это касается теплых полов, например, Теплолюкс-ГЛИМС — одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В результате ваш пол поднимется на 5-7 см.

Полистирольная система водяного теплого пола

Данная система предназначена для помещений с низкими потолками, состоящая из пенополистирольных плит, в пазы которых вставлены теплораспределительные плиты.

Этапы наложения слоев в зависимости от финишного покрытия — ламинат, паркет или плитка

Таким образом, монтаж теплового водяного пола своими руками будет выполнен по следующей технологии: Укладывается утеплитель на плиту перекрытия. Нам нужно приступить к укладке угла, и в соответствии с вашим планом распределить все пенопластовые плиты в помещении. Далее эти пластины монтируются в теплораспределительную плиту. По завершении укладки плит контуры труб аккуратно вставляются в посадочные гнезда. Теперь они будут вровень с тарелками. Тест можно проводить без галстуков. А если все в порядке, снять, временно уложить чистовую отделку пола, и сделать стяжку. Деревянный пол, система водяного отопления.

Эта технология хорошо подходит для деревянного строительства. В таком доме теплый водяной пол своими руками сделать не сложно. Между деревянными бревнами укладывается минеральная вата или пенопласт, выполняющие функцию теплоизоляции.

Можно применить модульный тип системы. Это конструкция ЦСП с уже подготовленными трубчатыми каналами.

Или, реечная система, кстати, не слишком сложная. Между плитами ДСП, предварительно прикрученными к основанию саморезами, укладываются плиты, а по контуру трубы. Ширина полос ДСП должна быть в пределах 150-300 мм. На фото подробно описана технология укладки деревянного пола и устройство водяной системы. В принципе ничего сложного, своими руками можно сделать все точно так же.

Финишный настил, укладываемый поверх алюминиевых листов, на гидроизоляционный материал. Прежде чем приступить к укладке линолеума или ламината, по алюминиевой плите проведите гипсовую прокладку.

Таким образом вы узнаете устройство теплого водяного пола и его монтаж можно выполнить своими руками, без помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь инструкцией по эксплуатации сайта ремонт квартиры со своей Руки. Оставайтесь с нами и узнавайте много полезного о ремонте. Оставьте комментарий или поделитесь своим опытом.

Видео:

Как наносить стяжку на пол с подогревом

Когда дело доходит до укладки стяжки на пол с подогревом, оба продукта должны быть тщательно продуманы на этапе проектирования, чтобы гарантировать успешную установку.

В этой статье мы обсудим различные типы стяжек и основные аспекты их профессионального применения на полах с подогревом.

Знакомство с напольным отоплением

Стремление к «более экологичным» строительным системам в Великобритании за последние несколько лет привело к тому, что полы с подогревом становятся все более популярными в самых разных секторах, включая жилье, здравоохранение, образование и досуг.

Использование лучшей теплоизоляции внутри зданий, а также переход к конденсационным котлам и геотермальным тепловым насосам свидетельствует о том, что вопросам энергоэффективности уделяется больше внимания. Все эти тенденции способствуют внедрению напольного отопления, которое идеально подходит для работы в сочетании с конденсационными котлами, то есть системами, которые более эффективно работают при более низких температурах воды.

Тем не менее, геодезисты должны проявлять осторожность в отношении взаимосвязи между системой подогрева пола и связанной с ней стяжкой пола.

Различные типы стяжки

Пол с подогревом состоит из слоя водопроводных труб, прикрепленных к изоляции соответствующим образом, например, скрепками или зажимной планкой, поверх которых устанавливается стяжка.

Обычно существует два типа стяжки:

• Полусухая стяжка, наносимая вручную, затираемая шпателем
• Жидкая сыпучая стяжка, обычно перекачиваемая по трубам на заданную минимальную глубину

Независимо от типа, процесс завершается отверждением стяжки и отделкой изнашиваемой поверхности пола, а затем укладкой для завершения зоны пола. При нанесении на пол с подогревом крайне важно дать стяжке высохнуть, прежде чем постепенно выполнять предварительный нагрев пола в рамках процесса ввода в эксплуатацию. После того, как этот процесс завершен, можно приступать к финишной отделке пола.

Ключевые аспекты

Существует ряд ключевых моментов, которые следует учитывать при успешном укладывании стяжки пола на пол с подогревом, в том числе:

• Прежде чем приступить к укладке, убедитесь, что участок, подлежащий стяжке, гладкий и плоский, чтобы изоляция могла лежать ровно, и что перед установкой системы теплого пола и стяжки имеется правильная зона стяжки/пола. упаковка.
• Указана правильная стяжка и необходимая толщина с учетом теплопроизводительности, точечной нагрузки, размера и масштаба площади пола и выбранной отделки пола. При проектировании системы теплого пола также необходимо учитывать тип стяжки и потребность в тепловом движении, вызывающем расширение.
• Любые расширительные и периметральные полосы устанавливаются в соответствии со спецификацией проекта, а стяжка замешивается и наносится в соответствии с инструкциями производителя.
• Размещение деформационных или компенсационных швов, необходимых для уменьшения образования трещин в стяжке, продумывается на этапе проектирования с учетом как стяжки, так и напольного отопления.

Также очень важно помнить о влиянии этого типа нагрева на стяжки и о том, как эти стяжки реагируют на тепловую мощность.

Что может быстро стать проблемой, так это тот факт, что проектировщики, заинтересованные в зоне обогреваемого пола, часто подходят к работе с разными точками зрения и знаниями. Обычно пол с подогревом рассматривается в первую очередь из-за механического и электрического (M&E) плана здания, основанного на мощности и сопротивлении отделки пола, чтобы обеспечить необходимый комфорт для пользователя здания, тогда как стяжка предназначена для размещения отделки пола и нагрузки здания.

Эта ситуация может привести к пробелам в знаниях и, в конечном счете, к неудачным установкам, недовольным клиентам и испорченной репутации. По всей Великобритании часто проводятся расследования причин возникновения проблем в зоне отапливаемых полов.

Нередко к специалистам по стяжке обращаются для осмотра трещин, которые часто рассматриваются как неисправность стяжки. Однако в подавляющем большинстве случаев трещины являются признаком проблем с черновой зоной.

Слишком часто изучение чертежа с отмеченными положениями трещин, наложенного на чертежи «как построено» схем напольного отопления, выявляет отсутствие надлежащего проекта или плохое расположение труб отопления, или сочетание того и другого.

Поэтому важно помнить, что ремонт трещины не является немедленным решением. Выявление причины, а затем ее устранение имеют первостепенное значение, прежде чем чинить стяжку.

Контрольный список

Очевидно, что профилактика лучше, чем лечение. Помните, что размеры и форма комнат и коридоров будут влиять на проектирование и монтаж систем теплого пола и стяжки. Следующий контрольный список должен помочь геодезистам при осмотре здания, которое должно быть водонепроницаемым до начала стяжки.

• Предусмотрены ли в стяжке деформационные швы? Следует учитывать требования к деформационным швам между стяжками, установленными над соседними отопительными контурами с независимым управлением, и стяжками с подогревом/без обогрева. Гибкая изоляция должна использоваться для формирования эластичного деформационного шва по периметру и вокруг любых коммуникаций или проходов колонн через стяжку. Коридоры и дверные пороги требуют отдельных швов после укладки стяжки.

• Единственной самой большой проблемой является отсутствие понимания того, какое влияние этот тип нагрева оказывает на стяжки и как эти стяжки реагируют на тепловую мощность. Октябрь-ноябрь 2012 г. Журнал геодезии зданий 17

• По периметру нанесена ячеистая пена и выступы проходят через стяжку? Если нет, не укладывайте стяжку, пока она не будет установлена. Изоляция также должна быть плотно соединена встык с разделительным слоем полиэтилена между изоляцией и стяжкой.

• Надежно ли закреплены трубы, в частности, с плавными стяжками? В противном случае трубы могут всплыть. Трубы, проходящие через места стыков, также должны иметь соответствующие муфты.
• Изоляция уложена ровно и полностью закреплена без раскачивания? Изоляция должна располагаться на ровной поверхности, а не на камнях или перекрывать пустоты или выступы в плитах перекрытия.
• Соответствует ли изоляция толщине и классу тепловым требованиям и сопротивляемости сжатию при предполагаемых нагрузках на пол?
• Имеются ли заклеенные лентой участки, из-за которых изоляция поднимается под натяжением ленты? То же правило распространяется на трубы теплого пола, которые скрепляются скобами (защелкиваются) под натяжением.
• Уложена ли изоляция по краям помещений на всю глубину и правильно ли расположена, так как это самое слабое место в помещении?

• Правильно ли уплотнена стяжка вокруг труб теплого пола? Кроме того, убедитесь, что достигнут требуемый минимальный слой стяжки над трубами отопления. Немаловажно и то, что полусухие стяжки наносятся монолитно в два слоя.
• Были ли плавающие цементные стяжки, содержащие системы подогрева пола, армированы полипропиленовыми волокнами и сеткой D49, чтобы помочь контролировать любую усадку при высыхании?
• Предусмотрено ли в программе достаточно времени для высыхания и набора прочности стяжки перед вводом в эксплуатацию системы подогрева пола (со скоростью, указанной производителем стяжки) перед нанесением окончательной отделки пола?

Наиболее распространенной проблемой, вызванной участием разных поставщиков, является конфликт ответственности, когда один поставщик обеспечивает полы с подогревом, а другой – стяжку.
