Чердачное перекрытие на деревянных балках: лучшие современные конструкции

Кровля и фасад

На чтение 3 мин Просмотров 138 Опубликовано 19.11.2016 Обновлено 26.10.2022

Чердачное перекрытие является важным элементом всей домовой конструкции, к которому предъявляется ряд существенных требований, обусловливающих надежность дома в целом. В данной статье мы постараемся осветить основные нюансы его выбора и обустройства.

Чердачное перекрытие и выбор материала для его изготовления

Чердачное перекрытие образовано горизонтальными силовыми конструкциями, в основе которых лежат балки, отделяющие жилые помещения от чердачного и воспринимающие всю совокупность нагрузок из подкрышного пространства. Основное требование, предъявляемое к перекрытию, – это наличие достаточной жесткости и прочности.

Выбор материала для обустройства чердачного перекрытия в частных домах в основном определяется экономическими факторами: его стоимость составляет около пятой части от стоимости всей сметы на строительные материалы и четверти от стоимости всех производимых работ. Эти соображения зачастую склоняют будущих домовладельцев, возводящих даже кирпичные дома, к использованию деревянных балок. Их дополнительный плюс состоит в том, что балки, обладающие убедительными прочностными характеристиками, не требуют использования во время строительства ни тяжелой грузоподъемной техники, ни бетононасосов.

Конструкции перекрытий

Чердачные перекрытия с использованием деревянных балок могут исполняться в различных вариантах. Причем каждый из них имеет свое предназначение, свои достоинства, тесно сопряженные с недостатками:

платформа – конструкция, предназначенная в основном для домов каркасного типа и не приспособленная к восприятию больших нагрузок;
жесткий щит, предназначенный для домов, построенных из бревен или из бруса и обеспечивающий плавность и равномерность усадки всей домовой конструкции в полном составе;

эконом-настил, отличающийся быстротой укладки и рассчитываемый, исходя из величины предстоящей нагрузки;
готовые фермы, применяемые при обустройстве жилых мансард;
балочно-ребристое перекрытие, отлично подходящее в области частного домостроения и отличающееся быстротой и простой возведения.

На последней разновидности чердачного перекрытия остановимся более детально.

Классическая ребристая конструкция широко используется за рубежом. Ее ребра, т.е. древесные балки длиной около 5 м при высоте 20-28 см и толщине 45 см, укладываются с шагом в 30-60 см и накрываются обшивкой из листов ДСП или ДВП. Для подшивки снизу используется гипсокартон. Уложенная между ребрами минеральная вата обеспечивает огнеупорность и шумоизоляцию для всего перекрытия.

Ребристое перекрытие, обладающее довольно невысокой несущей способностью, дешевле балочного, и его можно смело использовать, если в чердачном помещении не оборудуется жилая мансарда.

Для российских домов характерно использование чердачного помещения в качестве хозяйственного, а иногда и в качестве жилого, что требует достаточной жесткости чердачной конструкции. Именно эта российская особенность и обусловила использование балок в составе перекрытий, которые стали называться балочно-ребристыми.

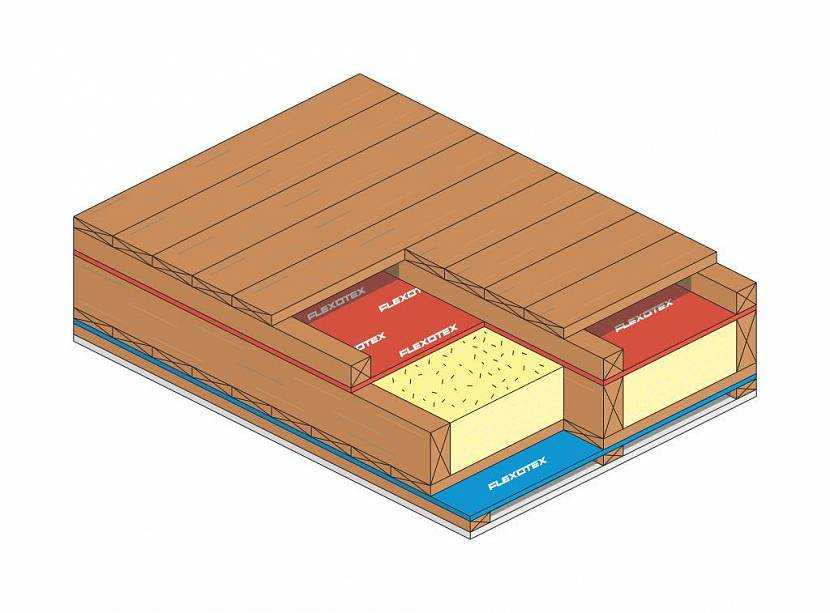

Принимая концепцию балочно-ребристого перекрытия, на его черновом полу в чердачном помещении можно настлать чистовой пол. Снизу перекрытия можно смонтировать подвесной потолок.

На представленных ниже схемах можно увидеть другие варианты обустройства чердачных перекрытий.

Таким образом, чердачное перекрытие может обустраиваться с использованием различных вариантов, что определяется потребностями и возможностями домовладельца.

Пожалуйста, оставьте ваш комментарий, если статья заинтересовала вас или если у вас имеются какие-либо вопросы.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась Вам статья или нет. Спасибо!

Напишите свое мнение в комментариях!

балка деревянная балка перекрытие чердачное перекрытие

Поделиться с друзьями

Устройство перекрытия по деревянным балкам – технология монтажа межэтажного, чердачного и подвального перекрытия своими руками

Перекрытия между этажами, подвальные или чердачные
конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе
лежит использование монолитной плиты), и балочное перекрытие (применяются
деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных
помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут
быть изготовлены из различных материалов, например, из древесины, монолитного
железобетона или металлических прогонов.

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

достичь необходимых показателей прочности и жесткости перекрытия;

обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;

выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
дома, упростить транспортировку и облегчить процесс монтажа;
возможность выполнять работу вдвоем, своими руками, без
привлечения специальной техники;
доступность и сравнительно низкая стоимость;
возможность уложить изоляцию;
высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает
выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с
учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на
1.м.кв. составляет:

для подвального и междуэтажного перекрытия – не более 210
кг;
для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния
между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки

для подвального и междуэтажного перекрытия минимальный
прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может
прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный
подъем – так называется этот процесс – позволяет компенсировать деформации.
Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба
принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.

2. Приобретение бруса, бревна или пиломатериала и обработка
его антисептиком, противопожарным, противогрибковым раствором и биологической
защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене
осуществляется двумя способами:

крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

крепление подвесным методом. В этом случае балки фиксируются
на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина
зависит от способа монтажа. Если балка заводится в стену, то рассчитывается
так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к
стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних
балок. Каждую балку проверяют строительным уровнем. После этого балки
фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого
целесообразно натянуть леску между крайними балками и по ней выставлять
остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена
горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками
будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок
его службы, нужно обработать древесину и производить периодический осмотр для
контроля их состояния. При наличии дефектов выполнить ремонт (частичная или
полная замены поврежденных элементов).
