Чердачное перекрытие из СИП панелей
Завершающим этапом при строительстве дома из газобетона производится монтаж чердачного перекрытия, после чего сооружается крыша. Чердачное перекрытие отделяет верхний этаж от холодного чердака. Его желательно сделать максимально «тихим» и теплым, чтобы шум от дождя не донимал спящих, а в помещения верхних этажей не проникал холод. Поэтому для чердачного перекрытия мы рекомендуем применять СИП-панели.
Отличие чердачного перекрытия от межэтажного заключается в необходимости использования более толстого слоя теплоизоляции. СИП панельное перекрытие на чердаке для дома из газобетонных блоков при правильном монтаже обеспечит надежность и долговечность построенному дому. При этом стоимость работ и материалов будет значительно ниже, чем при использовании железобетонного перекрытия.
Компания «ДОМ БЕТОН» в своих стройках предлагает клиентам сразу внести в проект утеплённое чердачное перекрытие из СИП панелей, изготовленных из ОСБ (OSB), GreenBoard или ЦСП.
Таким образом, в будущем вам не придется ломать голову как утеплить перекрытие, как сделать шумоизоляцию и как сделать так, чтобы минеральная вата, которая иногда применяется для теплоизоляции, не слежалась и не заплесневела со временем.
В нашем исполнении чердак будет теплым, крепким, а утеплитель не слежится и не испортится. В итоге все получается экологически чисто, а в качестве приятного дополнения получается ровный и крепкий пол на чердаке.
Перекрытия из СИП панелей – это оптимальный вариант в том случае, если вы хотите ускорить процесс строительства, но получить, при этом, надежные и качественные перекрытия по всему дому.
СИП панели для перекрытий

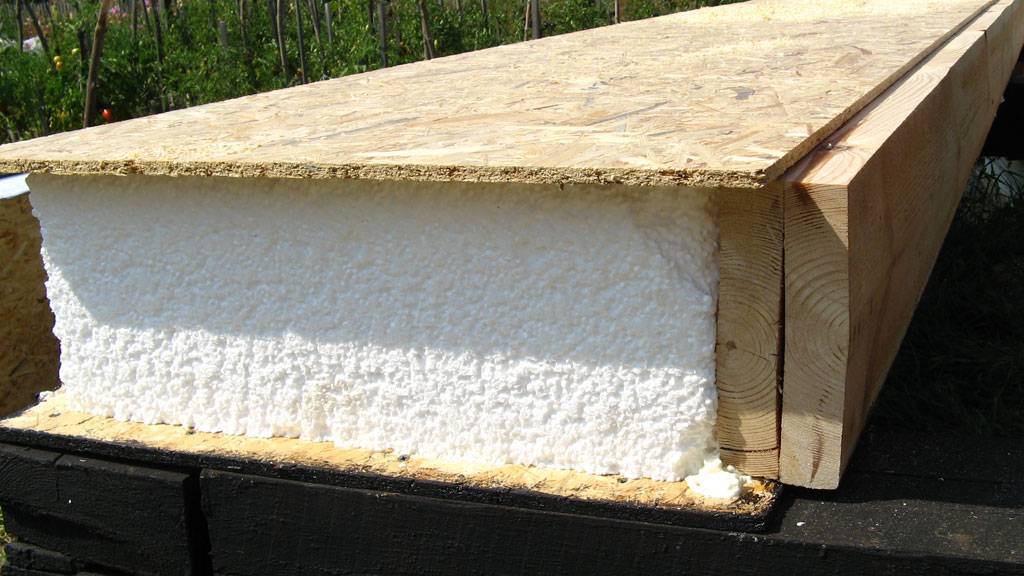

Для начала давайте узнаем, что собой представляют СИП панели, используемые нами для чердачных перекрытий. Как правило, они выглядят как некий «сэндвич» из двух ОСП, ЦСП либо GreenBoard панелей, между которыми проложен плотный слой теплоизолирующего ППС 25 ГОСТ. Вся конструкция легкая и может быть изготовлена на нашем производстве практически в любом размере.
Для домов из газобетона применение СИП панелей становится выгодным вариантом ведь, при сохранении качества и прочности конструкции, домовладелец получает возможность сэкономить.
Основные преимущества чердачных перекрытий из СИП панелей
СИП-панели не случайно так востребованы при строительстве домов, а также возведении чердачных перекрытий. Дело в том, что этот материал имеет целый ряд преимуществ. Использование таких панелей позволяет заметно ускорить все работы на объекте – монтаж панелей достаточно прост, их вес невелик и транспортировка по строительной площадке осуществляется без всяких проблем. Вести работы можно даже в холодное время года – это тоже удобно, если у вас нет времени, чтобы ждать весны.
При этом эксплуатационные характеристики таких перекрытий заметны и ощутимы – долговечность, стойкость, экологичность. В доме с такими перекрытиями будет тепло даже в сильные морозы, а СИП-технология обеспечит комфортную шумоизоляцию.
Как можно заметить, применение СИП панелей для строительства чердачных перекрытий в домах из газоблока – это обдуманный и грамотный выбор.
Свяжитесь с нами, чтобы задать свой вопрос относительно расценок, сроков доставки – мы будем рады помочь подробными консультациями.
Вопрос-ответ Устройство межэтажного и чердачного перекрытий компания SIPwall (ЭКОПАН).
- Устройство межэтажного перекрытия из СИП панелей
- Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками
- Устройство чердачного перекрытия из СИП панелей
- Устройство чердачного перекрытия из СИП панелей с двутавровыми балками
- Устройство каркасного перекрытия из 147-го бруса (невшитое)
- Устройство каркасного перекрытия из 147-го бруса (вшитое)
- Устройство каркасного перекрытия из 197-й доски (невшитое)
1. Устройство межэтажного перекрытия из СИП панелей
Устройство межэтажного перекрытия из СИП панелей (стык наружных несущих стен)
Устройство межэтажного перекрытия из СИП панелей (стык внутренних несущих стен)
Примечание: лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.
Устройство межэтажного перекрытия из СИП панелей (стык наружных несущих стен)
Устройство межэтажного перекрытия из СИП панелей (стык внутренних несущих стен)
Примечание: лаги для панелей 124 мм сшиваются из двух досок 37 × 97 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.
2. Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками
Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками (стык наружных несущих стен)
Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками (стык внутренних несущих стен)
Примечание: максимальный пролет для СИП-перекрытий с двутавровыми балками – 4000 мм.
Устройство усиления межэтажного перекрытия из СИП панелей с двутавровыми балками
Узел 1
Узел 2 (применять по всему периметру наружных стен через одну лагу)
Примечание: выполнять через одну лагу по осям А и В, и в каждый шип-паз по осям 1 и 4.
Выборку под усиление производить на месте монтажа.
Узел 3
Узел 4
3. Устройство чердачного перекрытия из СИП панелей
Примечание: лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.
Устройство чердачного перекрытия из СИП панелей (стык опирания чердачной стойки через обвязочную доску на перекрытие)
Примечание: лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.
4. Устройство чердачного перекрытия из СИП панелей с двутавровыми балками
Примечание: максимальный пролет для СИП-перекрытий с двутавровыми балками – 4000 мм.
Устройство усиления чердачного перекрытия из СИП панелей с двутавровыми балками
Узел 1
Узел 2 (применять по всему периметру наружных стен через одну лагу)
Примечание: выполнять через одну лагу по осям А и В, и в каждый шип-паз по осям 1 и 4.
Выборку под усиление производить на месте монтажа.
Узел 3
Узел 4
*Примечание: возможны иные способы усиления конструкции, которые будут прописаны в конструктивной документации.
5. Устройство каркасного перекрытия из 147-го бруса (невшитое)
Примечание.
1. Настил из ОСП крепить с помощью саморезов 3,5 × 41 мм (54 шт. на лист ОСП).
2. Перемычки крепить с помощью саморезов 4,2 × 90 мм по 4 шт. на перемычку.
3. Деревянные лаги крепят на опоре саморезами 6 × 80 мм по 3 шт. на узел.
4. Деревянные лаги сшивать по длине на опоре с помощью металлических пластин 100 × 300 мм и саморезов 3,5 × 41 мм (10 шт. на пластину).
5. Нижнюю обвязку стен второго этажа крепить к межэтажному перекрытию и верхнему обвязочному брусу несущих стен первого этажа с помощью саморезов JD plus 8 × 260 мм или их аналогов через одну лагу.
Устройство каркасного междуэтажного перекрытия из бруса 74 × 147 мм (невшитое)
Устройство каркасного чердачного перекрытия из бруса 74 × 147 мм (невшитое)
6.
Устройство каркасного перекрытия из 147-го бруса (вшитое)
7. Устройство каркасного перекрытия из 197-й доски (невшитое)
Примечание.
1. Настил из ОСП крепить с помощью саморезов 3,5 × 41 мм (54 шт. на лист ОСП).
2. Перемычки крепить с помощью саморезов 4,2 × 90 мм по 4 шт. на перемычку.
3. Деревянные лаги крепят на опоре саморезами 6 × 80 мм по 3 шт. на узел.
4. Деревянные лаги сшивать из доски 37 × 197 мм саморезами 4,2 × 64 мм в шахматном порядке с шагом 250 мм.
5. Нижнюю обвязку стен второго этажа крепить к межэтажному перекрытию и верхнему обвязочному брусу несущих стен первого этажа с помощью саморезов JD plus 8 × 300 мм или их аналогов через одну лагу.
Устройство каркасного междуэтажного перекрытия из доски 37 × 197 мм (невшитое)
Устройство каркасного чердачного перекрытия из доски 37 × 197 мм (невшитое)
Кровельные панели SIP и конструкция крыши из SIP
Запросить предложение
Стройте быстрее с конструкцией крыши из SIP-панелей и избавьтесь от ферм, чтобы получить больше полезной жилой площади.
Кровельные SIP-панели станут частью вашей экологичной конструкции. Это более инновационный подход к строительству крыши, максимально использующий доступное пространство и обеспечивающий полную изоляцию.
Что такое кровельные SIP-панели?
На 60 % меньше древесины – и нет необходимости в фермах – наши строительные панели SIP идеально подходят для крыш, превращая обычное чердачное помещение в дополнительные комнаты, складское помещение или сводчатый потолок .
Кровельные панели SIP поставляются предварительно обрезанными, с уже установленной изоляцией и пролетом от стены до коньковой балки (все поставляются нами) — без дополнительной поддержки. Это открывает больше возможностей и гарантирует, что вы сможете максимально эффективно использовать доступное пространство.
Получите предложение сегодня
Преимущества конструкции крыши из SIP-панелей
Ниже мы описали некоторые основные преимущества использования SIP-панелей в конструкции вашей крыши:
- Устраняет необходимость в фермах, что дает больше полезного пространства на крыше
- Герметичный, с уменьшенным мостиком холода
- Равномерное распределение высококачественной изоляции – устранение несоответствий
- Не деградирует и не портится со временем
- До 3 раз быстрее, чем традиционные методы — установка стандартной крыши всего за 1 день
- На 90 % меньше отходов на месте (поскольку наши панели производятся за пределами предприятия)
- Легкий и удобный в работе с
- Нулевая зависимость от погодных условий — минимальные нарушения критического пути
- Простая установка — с меньшим количеством сверлений и использования крана на месте
- Огромная экономия на рабочей силе за счет сокращения количества операций и контроля на месте
- Отличные показатели изоляции для повышения стоимости при перепродаже
- Естественно, более экологичный, чем другие типы конструкции, для уменьшения углеродного следа
Полностью изолированные SIP-кровли для новостроек
Несмотря на то, что кровельные SIP-панели полностью изолированы, они относительно легкие и с ними легко работать.
Поскольку панели представляют собой прочную конструкцию, ваша бригада может безопасно облицовывать крыши и работать с ними снаружи. Обычная домашняя SIP-кровля может быть установлена в течение одного дня.
Универсальность кровельных SIP-панелей означает, что вы можете установить их как часть более широкой SIP-конструкции (например, при строительстве дома из SIP) или для любых других строительных работ. Они особенно хороши для городских районов, где доступ ограничен.
С дополнительным пространством вы можете оставить большое открытое пространство под потолком (для хранения или вентиляции), установить перегородки (что-то, что мы можем предоставить), чтобы добавить дополнительные комнаты, или выбрать сводчатый потолок.
Наши высокопрочные и высокопроизводительные SIP-панели:
- Нетоксичные
- Низкий углеродный след
- Изготовлен из 100% перерабатываемого полистирола
- Энергоэффективный
- Огнестойкость
- Дышащий
- Чрезвычайно прочный
- Устойчивость к плесени
Вот что говорят некоторые из наших клиентов:
«Мы были очень довольны общим профессионализмом и эффективностью, обеспечиваемой Sips Eco Panels.
Мы представили наши планы, которые были составлены нашим архитектором, и с тех пор все проектные изменения и строительные нормы очень эффективно выполнялись Sips Eco Panels. команда.»
Graham Preston, Berkshire
Замена существующей крыши SIP-панелями
Строительные панели SIP представляют собой удобную и легкую форму конструкции, подходящую для замены крыши в большинстве существующих зданий. Быстрое устранение необходимости в фермах позволяет получить гораздо больше места в существующем доме или здании.
Это популярный вариант для самостоятельных строителей, которые ищут больше места в своих домах, или для больших коммерческих зданий, которые зависят от больших систем механической вентиляции, таких как больницы, дома престарелых и школы, и хотят увеличить пространство в своих домах. доступный способ.
Значительная экономия энергии при установке полностью изолированной SIP-кровли помогает уменьшить углеродный след и сократить расходы.
Почему стоит выбрать эко-панели SIP для строительства вашей крыши из SIP?
Как семейный бизнес с более чем 35-летним опытом производства SIP, у нас есть команда высококвалифицированных профессионалов, которые будут рядом, чтобы помочь вам на каждом этапе процесса строительства вашей крыши SIP.
Когда вы свяжетесь с нами для получения предложения, вы можете загрузить свои чертежи или детали существующих зданий, если применимо, и наш инженер-строитель выполнит все необходимые расчеты, чтобы убедиться, что оно выдержит нагрузку.
ПРИМЕЧАНИЕ: Наша собственная команда дизайнеров может спроектировать и наложить ваш дизайн крыши SIP на чертежи регламентов архитектора для полного спокойствия.
Как только вы дадите нам добро, вам будет назначен специальный менеджер по производству, который будет сопровождать ваш проект на всем его пути до завершения, с доступной поддержкой на месте и за его пределами.
Часто задаваемые вопросы
Подходят ли строительные панели SIP для существующих зданий?
Являются ли кровельные панели SIP полностью изолированными?
Как быстро можно установить кровельные панели SIP?
Каких U-значений достигают ваши кровельные панели?
С какими методами строительства можно использовать строительные панели SIP?
Как долго служат кровельные панели SIP?
К кому мне обратиться с дополнительными вопросами?
Просмотреть все часто задаваемые вопросы
Хотите построить или заменить крышу в 3 раза быстрее с помощью SIP? Свяжитесь с нами и запросите бесплатное предложение сегодня
Один из наших опытных специалистов по кровельным SIP-панелям свяжется с вами — обычно в течение одного рабочего дня — и расскажет вам о возможных вариантах
Получите предложение сегодня
Будьте в курсе наших последних новостей
Пресс-релизы
Имеют ли SIP Eco Panels сертификат BBA и что это значит?
Мы с гордостью сообщаем, что панели SIPs Eco имеют сертификат BBA.
Подробнее
Новости SIPS ECO
Homebuilding & Renovating Show 2022
Мы очень рады снова участвовать в выставке ExCeL London.
Подробнее
Пресс-релизы
Клиент SipsEco, представленный в Grand Designs, 23 сезон, эпизод 04
Дэви и Мэтт использовали нашу систему SIP-домов в своей удивительной постройке в Chess Valley.
Узнать больше
Зачем подписываться на нашу рассылку
- Следите за достижениями в системе зданий SIPS
- Будьте первым, кто увидит новые тематические исследования, демонстрирующие возможности SIPS
- Узнайте, как строить быстрее за меньшие деньги без каких-либо компромиссов
продуктов — Теплоизоляционные кровельные панели | Структурные изолированные кровельные панели
Структурные изолированные кровельные панели Tridek (TRIDEK SIP) представляют собой индивидуальные конструкционные композитные кровельные панели, разработанные в качестве альтернативы стандартным методам кровли.
Они имеют сердцевину из пенополистирола или полиуретана со стальной оболочкой с обеих сторон, доступны в виде прямых, изогнутых или многократно изогнутых панелей, они отлично подходят для любой конструкции, в то же время уменьшая количество конструкционного каркаса крыши и распорок. обычно требуется. Способные перекрывать большие длины без опоры и выдерживать легкие нагрузки, такие как солнечные батареи и кондиционеры, SIP-панели TRIDEK дают вам возможность спроектировать уникальную и привлекательную крышу.
Постройте свою крышу без каркаса
Панели Tridek представляют собой комплексное конструкционное кровельное решение с дизайнерскими возможностями, которые не ограничены сложной или традиционной кровельной конструкцией. Несущие пролеты до 10,30 м обеспечивают творческую гибкость при проектировании действительно уникальной крыши.
Нет необходимости в фермах, обшивке карнизов, рейках, изоляции, гипсокартоне или покраске. Tridek предлагает высококачественную, экономичную и простую установку, а также обеспечивает тепловые характеристики до R 9.
.30.
Преимущества использования панелей TRIDEK SIP и листов Colorbond®
Colorbond® уже более 40 лет используется в жилых, коммерческих и промышленных кровлях в Австралии архитекторами, дизайнерами, строителями и частными строителями.
Разработанная для различных климатических и экологических регионов Австралии, вы можете быть уверены, что ваша панель Tridek с отделкой Colorbond® долгие годы будет выглядеть как новая.
Кровельные панели Tridek с использованием листового материала Colorbond® обеспечивают большую свободу дизайна, позволяя вам проектировать уникальные линии крыши, изогнутые и многократно изогнутые или прямые, с легкостью и выдающимся внешним видом. С помощью Colorbond® вы можете смешивать и сочетать цвета кровли, отливов, водосточных желобов и т. д., и даже смешивать и сочетать цвета панелей Tridek.
Наши панели энергосберегающие, прочные и долговечные, и могут быть изготовлены с любым покрытием Colorbond®.
Кровельные панели Tridek с использованием Colorbond® имеют высокое отношение прочности к весу, что означает, что вы можете иметь длинные свободные пролеты и более легкие конструкции, сводя к минимуму материал каркаса и время строительства.
Панели позволяют прокладывать внутренние служебные кабели, а все современные потолочные светильники, светильники и фитинги могут быть прикреплены непосредственно к панелям.
Долгий срок службы продуктов Tridek помогает сократить потребление ресурсов и энергии, а также обеспечивает постоянную экономию средств благодаря высоким тепловым показателям, присущим основному материалу Tridek.
Tridek Roofing и Colorbond® — идеальные партнеры для вашей кровли.
Преимущество SIP TRIDEK для кровельщиков
- Простота установки, значительно меньше точек крепления.
- Экономия времени, так как не требуются контровочная проволока, фольга, прокладки или изоляция.
- Возможна экономия на аренде оборудования или доступа к оборудованию.
- Проекты получают звездный рейтинг только с панелью.
- Снижает трудозатраты и снижает сложность укладки термопрокладок под плоской стальной кровлей для создания необходимого звездного рейтинга.
