Перекрытие плитами первого этажа: монолитное, деревянное, плитное — Золотой Коттедж — Строим свой дом своими руками

admin

Содержание

монолитное, деревянное, плитное — Золотой Коттедж — Строим свой дом своими руками

Главная » Как сделать перекрытие первого этажа, межэтажное, чердачное, подвальное

Автор Петр Орефьев На чтение 3 мин Просмотров 212 Опубликовано

Перекрытия между этажами частного дома бывают плитными, монолитными (железобетонными), деревянными. Устройство этих междуэтажных перекрытий такое же, как и над подвалом, но лучше мы напомним вам, как сделать их своими руками

Содержание

  1. Монолитное перекрытие над первым этажом своими руками
  2. Деревянное перекрытие над первым этажом своими руками
  3. Перекрытие первого этажа плитами своими руками

Монолитное перекрытие над первым этажом своими руками

Естественно, между этажами перекрытие из монолита является самым прочным для любого частного или загородного дома.

Процесс монтажа монолитного перекрытия:

  1. Установка опалубки.
  2. Армирование.
  3. Заливка бетона.
  4. Выжидание минимум 3 недели до полного высыхания смеси.

Для самого перекрытия очень важную роль играет его толщина (особенно, учитывая несущую способность стен). Слишком толстое перекрытие не может устанавливаться на тонкие стены. Оптимальный вариант толщины перекрытия для двухэтажного дома – 20 см (плюс/минус несколько сантиметров, в зависимости от выносливости стен).

При подготовке опалубки важно понимать, на каком расстоянии ставить подпорки (стойки) друг от друга. Если толщина монолитной плиты будет 15 см, то можно сделать расстояние (шаг) в полтора метра, если толщина 20 см – то 1 метр. После установки всех стоек на них укладываются продольные несущие балки (на которые потом укладываются поперечные балки с шагом около полуметра).

Когда вся опалубка готова, приступаем к армированию. Уже знакомые нам пруты с 12-сантиметровым сечением превращаем в сплошную сетку с размерами ячеек около 20 см. Не забываем сваривать угловые соединения.

При заливке бетонной смеси желательно трамбовать бетон вибратором, по завершению трамбовки и выравнивания смеси проколоть бетон несколько раз по периметру для выпуска воздуха.

Деревянное перекрытие над первым этажом своими руками

Деревянное перекрытие между этажами используется, в основном, в деревянных домах, но может быть применено и в остальных. Огромным плюсом перекрытий из дерева по балкам является отсутствие необходимости в специальной строительной технике (в отличие от того же монолита или плит).

Серьезным ограничением для деревянного перекрытия над первым этажом является размер пролета – максимум 5 метров. Перед использованием балок их нужно проверить на всевозможные дефекты.

Для безопасности (и максимальной прочности) лучше брать длину балок до 4 метров. Соотношение высоты к ширине может быть одинаковым или чуть большим. Перед укладкой балок на стены (или в стены) не забываем об обмоточной гидроизоляции на конце бруса. Сам брус нужно укладывать в проем не впритык к стене, а с отступом в 1-2 см.

К нижней части балок с обеих сторон прибиваются тонкие брусочки, на которые по держащим доскам будет укладываться утеплитель. Далее – устройство гидроизоляции и черновой пол на тонких брусках.

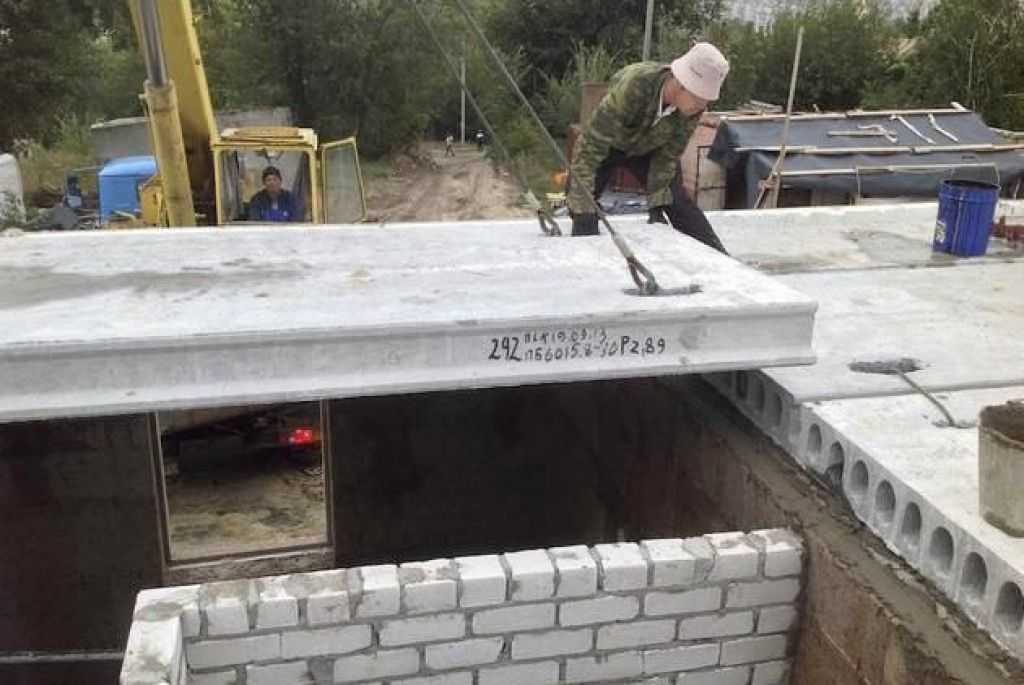

Перекрытие первого этажа плитами своими руками

Перед укладкой плит перекрытия верхнюю сторону стен нужно покрыть цементным раствором для скрепления плит с бетоном. Ширина опоры плиты на стену должна быть не менее 10 см, но лучше брать немного больше (12-15 см). После укладки плит швы между ними заделываются раствором.

Дополнительные статьи по теме

Рубрика: Перекрытия

деревянное, бетонное, какую конструкцию сделать (балочное, безбалочное, монолитное)

Перекрытиями называют конструкции, с помощью которых этажи в доме разделяются между собой и отделяются от чердачных и подвальных помещений.

К междуэтажным перекрытиям существуют определенные требования, которые должны выполняться в обязательном порядке, поскольку от этого зависит сама прочность дома и безопасность пребывания в нем. В этой статье будет рассмотрено, как выполнить перекрытие первого этажа.

Межэтажные перекрытия должны соответствовать определенным требованиям, от соблюдения которых зависит прочность всего дома и безопасность пребывания в нем.

Перекрытия между этажами и основные требования к ним

  1. Перегородки должны быть очень прочными, поскольку впоследствии им предстоит выдерживать достаточно серьезную нагрузку (много мебели, аппаратуры, инструментов, вес людей), причем разные перекрытия должны иметь разные характеристики в плане нагрузки: например, перегородка цокольного этажа или междуэтажного должна быть намного прочнее, чем перегородка чердачная.
  2. Обязательно, чтобы перекрытие было достаточно жестким, дабы под воздействием нагрузок не давало никаких прогибов.

    К чердачным перекрытиям существуют дополнительные требования: они должны обеспечивать теплоизоляцию помещений.

  3. Необходимо, чтобы перегородки были с достаточной степенью звукоизоляции, потому особое внимание при установке перегородок между этажами уделяется тому, чтобы тщательным образом заделывать все щели между самими перегородками.
  4. Есть особое требование к перегородкам, разделяющим, например, подвал и 1 этаж или чердак и последний этаж, то есть те этажи, где существует определенная разница температур. Такие перегородки должны обеспечивать определенный уровень теплоизоляции между помещениями.

Следует учесть и то, что при выборе перегородок для дома следует обратить особое внимание на огнестойкость различных видов перегородок – она у всех разная, это тоже следует учитывать при постройке того или иного типа.

Перекрытие для первого этажа, как и остальные перегородки в доме, можно сделать по-разному. Существуют балочное и безбалочное перекрытие.

Далее рассмотрим каждый тип перекрытий и их свойства.

Вернуться к оглавлению

Балочные перекрытия

В этом виде перегородок основную смысловую нагрузку берут на себя балки (деревянные, железобетонные или металлические), между которыми укладывается заполнение.

Перекрытие 1 этажа из деревянных балок чаще всего используется в домах частных. Чтобы выполнить такое перекрытие, необходимо:

  • деревянные балки из хвойных или лиственных пород дерева;
  • антисептический раствор;
  • рубероид;
  • утеплитель.

Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители.

Перед тем как выполнять устройство перекрытия 1 этажа с помощью деревянных балок, необходимо эти балки обработать специальным антисептическим раствором. Это делается для того, чтобы предотвратить загнивание балки и поражение ее различными жуками-вредителями.

Затем надо обернуть балки с обоих концов двумя сломи рубероида. Следует помнить, что концы у балок должны быть слегка скошенными.

После подготовки балки заводят в заранее подготовленные при строительстве выемки в стенах, не доводя до стенки пары сантиметров. Затем к балкам прибиваются бруски, к которым, в свою очередь, уже начинает крепиться сам накат. На этом этапе работ нужно следить за тем, чтобы доски наката аккуратно и плотно прилегали друг другу – от этого будет зависеть ровность потолка 1 этажа.

После того как накат смонтирован, на него необходимо положить слой пароизоляции, нужный для того, чтобы влага, образующаяся в доме, не задерживалась в перекрытиях и не позволяла материалам мокнуть.

В качестве пароизолятора можно использовать пергамин или специальную пароизоляционную пленку.

Сверху пароизолятора кладется утеплитель, в качестве которого могут быть: минеральная вата (удобна в использовании, пропускает воздух, обладает хорошими теплоизоляционными свойствами), пенопласт (легок в обращении, но чуть хуже по свойствам звуко- и теплоизоляции, чем минеральная вата) и керамзит. Однако последний довольно сильно утяжеляет всю конструкцию, что совершенно нежелательно.

Перекрытие металлическими балками не только надежнее, но и экономит пространство.

Перекрытия с металлическими балками намного более надежны и, что немаловажно, имеют меньшую толщину по сравнению с балками деревянными, соответственно, они значительно экономят пространство.

У таких перегородок есть как достоинства, так и недостатки: так, перекрытия по металлическим балкам могут перекрывать очень большие пролеты, и они не столь горючи, однако такое устройство имеет сниженные свойства теплоизоляции и звукопроницаемости, а балки довольно часто подвергаются коррозии.

Для монтажа перегородок по металлическим балкам понадобится прокатный профиль, являющийся в этом случае несущей конструкцией, и железобетонные пустотелые плиты, которые укладываются между балками. Поверх этой конструкции необходимо уложить слой шлака и сделать бетонную стяжку.

При монтаже перекрытий первого этажа с помощью железобетонных балок можно перекрыть очень большие пролеты (вплоть до восьми метров), что практически невозможно сделать с деревянными балками.

Железобетонные балки при помощи автокрана укладываются на расстоянии одного метра между собой, а в пространства между ними закладываются легкобетонными плитами. Швы между плитами и балками тщательно заделывают цементным раствором.

Вернуться к оглавлению

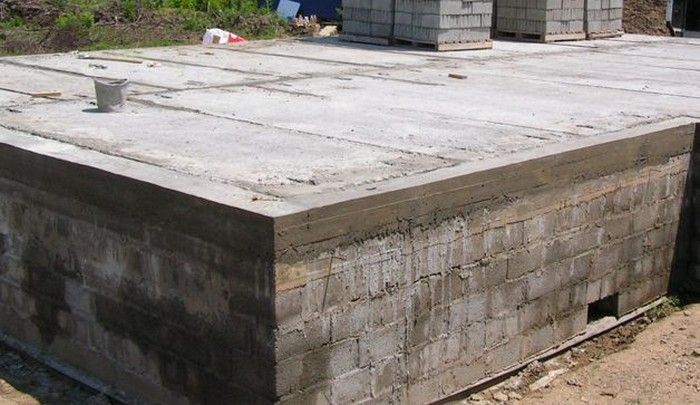

Перекрытие с помощью железобетонных плит

При установке железобетонного перекрытия используют панели из легких видов бетона или многопустотные железобетонные плиты.

Безбалочными перегородками называют такие перекрытия, устройство которых основано на укладке больших монолитных плит или панелей.

Для перекрытия 1 этажа в кирпичном доме лучше всего использовать сборное железобетонное перекрытие.

Для монтажа такого вида перегородок используют либо сплошные панели, изготовленные из легких видов бетона, либо железобетонные многопустотные плиты.

Устройство таких многопустотных плит таково, что внутри них проходят трубы, связанные арматурой. За счет таких пустых труб плиты становятся более легкими и обладают хорошими теплоизоляционными качествами.

Производить монтаж перекрытий первого (1) этажа такими плитами наиболее выгодно, так как эти плиты имеют наилучшую теплопроводность, звукоизоляционные характеристик. Они наиболее огнестойкие и не подвержены коррозии и гниению.

Перед тем как начать устройство перекрытия 1 этажа, следует учесть, что для работы с этими плитами в обязательном порядке понадобится подъемный кран и заказывать железобетонные многопустотные плиты следует на заводе заранее. Следует особое внимание учесть выгрузке и правильному хранению этих плит.

Прежде чем выгрузить плиты с помощью подъемного крана. необходимо подготовить для них подложку: уложить на земле высокие балки, на которые будут складываться плиты и которые не позволят нижней плите касаться земли. После укладки первой плиты все последующие надо прокладывать между собой деревянными балками, которые нужно укладывать строго одна под одной на расстоянии не менее 10 сантиметров от края плиты.

Для монтажа перекрытия 1 этажа с помощью железобетонных плит потребуются:

  • железобетонные многопустотные плиты;
  • цементный раствор;
  • лом;
  • кувалда;
  • болгарка;
  • автокран;
  • утеплитель;
  • мастерок.

Прежде всего стоит сказать о растворе, на который будут выкладываться плиты: он должен быть достаточно жидким, а песок для него следует тщательным образом просеивать, так как даже малейший камушек может привести к тому, что потолок будет неровным.

Наносить раствор на стены 1 этажа следует тонким слоем только для того, чтобы произошло сцепление железобетонных плит с капитальными стенами дома.

Устройство перекрытия этажа должно быть таким, чтобы плиты перекрытия опирались исключительно на капитальные стены. К тому же следует помнить, что все внутренние перегородки делаются уже после установки перекрытия, а стены, на которые кладется плита, должны быть идеально ровными и одинаковыми по уровню, в противном случае потолки будут неровными.

Для того чтобы монтировать плиты перекрытий первого этажа, необходимо при помощи автокрана уложить плиту на капитальные стены дома, на которых уже выложен раствор для сцепления. При этом опирание на стены должно быть как минимум 15 сантиметров. Уложив таким образом все плиты, надо тщательно заделать все русты – это щели между плитами. Русты заделываются раствором, этому процессу следует уделять особое внимание, так как впоследствии от качества заделки рустов будет зависеть теплоизоляция дома.

После того как этот процесс завершен, надо в плиты перекрытий первого этажа заложить либо минеральную вату, либо цементный раствор, либо же кирпич с раствором. Это делается во избежание промерзания плит перекрытия и для дополнительной теплоизоляции.

Вернуться к оглавлению

Монолитное перекрытие для первого этажа

Монолитное устройство перекрытия 1 этажа имеет свои достоинства и недостатки.

Схема монолитного перекрытия.

Так, процесс монтажа не требует наличия дополнительной техники, такой как автокран, у монолитного перекрытия не требуется заделки швов, а поверхность сразу получается ровной, также при нестандартных формах потолка монолитное перекрытие становится незаменимо.

Конечно, есть и недостатки у такой формы перекрытия 1 этажа: это довольно трудоемкий процесс, требующий выставления большой опалубки, занимает он много времени.

Для того чтобы начать устройство монолитного перекрытия первого этажа, потребуется:

  • готовая опалубка из деревянных и алюминиевых стоек;
  • фанера;
  • арматура;
  • бетонный раствор;
  • строительные инструменты.

Сначала, для того чтобы сделать монолитное устройство перекрытия первого этажа, нужно установить опалубку, затем на самую верхнюю часть балок прибивают листы фанеры, что и будет опалубкой для заливки самого бетона.

После этого следует закрепить арматурный каркас, концы прутьев надо загнуть и сцепить с арматурным каркасом.

Только после этого можно залить всю необходимую площадь бетоном, который полностью закрепится через месяц.

Вернуться к оглавлению

Сборно-монолитное перекрытие для первого этажа

Схема сборно-монолитного перекрытия.

Такое устройство перегородок первого этажа является наиболее современным, оно превосходит все остальные виды по теплоизоляционным и звукоизоляционным свойствам и занимает наименьшее количество времени.

Минусы этого способа монтажа заключаются в том, что он очень трудоемкий, а потому если планируется строительство многоэтажного дома, то такой метод нецелесообразен.

Для монтажа сборно-монолитного перекрытия 1 этажа потребуются:

  • специальные балки;
  • пустотные блоки;
  • арматурная сетка;
  • бетонный раствор;
  • строительные инструменты.

Примечательно, что, для того чтобы было сделано сборно-монолитное устройство первого этажа, не требуется специальная подъемная техника, в отличие от перекрытия железобетонными плитами, поскольку все составляющие этой конструкции не слишком тяжелые. Так, например, вес одной балки составляет 19 кг, а вес плиты начинается от 5,5 кг до 19 кг, в итоге вес квадратного метра такого перекрытия составляет от 80 до 140 кг. Это довольно легкая конструкция, что очень выгодно для некоторых типов домов.

Сам монтаж заключается в том, что сначала укладывают специальные балки на расстоянии 60 сантиметров, между ними – пустотные (керамзитобетонные или полистиролбетонные) блоки, получается своеобразная неразборная опалубка. Затем сверху кладется арматурная сетка и заливается бетоном.

Вернуться к оглавлению

Утепление перекрытия первого этажа

Когда монтируется устройство перекрытия первого этажа, так же как и перекрытие второго этажа, следует не забывать о теплоизоляции и звуконепроницаемости. Нужно в обязательном порядке укладывать утеплитель и пароизолятор при монтаже каждого перекрытия, только тогда гарантированно будет обеспечена безопасность дома от внешних воздействий и излишней влаги и от проникновения посторонних звуков из других помещений.

Для утепления перегородок лучше всего применять минеральную вату, так как она превосходит по своим параметрам все остальные материалы для утепления и проще всего в работе, так как выпускается как в рулонах, так и в форме плит.

Можно использовать пенополистирол и керамзит – эти материалы тоже очень распространены в качестве утеплителей при монтаже перегородок между этажами.

Перед тем как выбрать метод перекрытия первого этажа, следует тщательно изучить плюсы и минусы разных способов, их примерную стоимость и необходимые инструменты для монтажа.

Особое внимание следует уделять утеплению перекрытий между подвальными помещениями и первым этажом и между последним этажом и чердачным помещением, так как там всегда существует определенная разница температур.

Необходимо при выполнении любых строительных работ в обязательном порядке соблюдать всю технику безопасности.

Процесс строительства бетонной плиты перекрытия

🕑 Время чтения: 1 минута

Процесс возведения бетонной плиты перекрытия включает в себя монтаж опалубки, размещение арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.

Содержимое:

  • Процесс строительства бетонной плиты перекрытия
    • 1. Сборка и установка опалубки для плиты
    • 2. Подготовка и установка арматуры для плиты
    • 3. Заливка, уплотнение и отделка бетонной плиты перекрытия
    • 4. Затвердевание бетона и снятие опалубки
  1. Сборка и установка опалубки
  2. Подготовка и установка арматуры
  3. Заливной, компактный и финишный бетон
  4. Отверждение бетона и снятие опалубки

1. Сборка и установка опалубки для перекрытия

Опалубка должна быть спроектирована так, чтобы выдерживать строительные нагрузки, такие как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.
Кроме того, существуют различные аспекты строительства, которые необходимо учитывать при возведении опалубки. Например, он должен быть правильно расположен, выровнен и выровнен, стыки должны быть надлежащим образом загерметизированы, а гвозди не должны входить в бетон и т. д.
Кроме того, для опалубки бетонной плиты перекрытия могут использоваться различные материалы, такие как дерево, сталь и алюминий.

Рис. 1: Опалубка бетонной плиты перекрытия

Наконец, есть несколько распространенных недостатков конструкции опалубки, о которых инженер-строитель должен знать и предотвращать их появление, иначе может произойти отказ опалубки. Эти недостатки конструкции представлены ниже:

  • Плохой осмотр опалубки или его отсутствие во время и после укладки бетона для выявления необычных прогибов или других признаков возможного отказа, которые можно исправить
  • Неадекватное крепление гвоздями, болтами, сваркой или креплением
  • Неправильная боковая распорка
  • Сооружение опалубки, не соответствующей чертежам формы
  • Отсутствие надлежащей инспекции на месте, чтобы убедиться, что дизайн формы был правильно интерпретирован составителями форм
  • Использование поврежденных или некачественных пиломатериалов, имеющих меньшую прочность, чем необходимо.

Читайте также: Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий, колонн, фундаментов

2. Подготовка и установка арматуры для перекрытия

Перед размещением арматуры для конструкции бетонной плиты перекрытия осмотрите и проверьте формы, чтобы убедиться, что размеры и расположение бетонных элементов соответствуют конструктивным планам.
Кроме того, формы должны быть должным образом очищены и смазаны маслом, но не в таком количестве, чтобы оно попадало на прутья или бетонные строительные швы.
В проектных чертежах представлены необходимые детали армирования, поэтому нужно только понять, как использовать стержни определенного размера, резать необходимую длину и делать необходимые крючки и изгибы.
После завершения подготовки стальные стержни укладываются на свои места с соблюдением заданных промежутков и бетонного покрытия.
Бетонное покрытие и расстояние между плитами перекрытия можно сохранить, введя распорки и стержневые опоры. Проволока применяется для связывания основной арматуры и усадочной и температурной арматуры (распределительной арматуры).

Рис. 2: проволока, используемая для связывания арматуры и опор, используемых для поддержания бетонного покрытия

Следует знать, что неправильное размещение арматурной стали может привести к серьезным разрушениям бетонных конструкций. Неправильное защитное покрытие подвергает арматурные стержни опасности и нарушает связь между бетоном и сталью.
Наконец, после того, как все требования к размещению арматуры (положения, защитное покрытие бетона, интервалы и правильный размер стержней, длина, крюки и изгиб) согласованы, инженер участка может заказать бетонирование.

Рис. 3: Устройство бетонного покрытия для арматурных стержней в плите

Читайте также: Детализация армирования железобетонных плит

3. Заливка, уплотнение и финишная бетонная плита перекрытия

Смешивание, транспортировка и обращение с бетоном должны быть должным образом согласованы с укладочными и отделочными работами. В плите перекрытия начните укладку бетона по периметру с одного конца работы, при этом каждую партию укладывайте на ранее отгруженный бетон.

Рис. 4: Укладка бетона начинается с одного конца плиты

Бетон следует укладывать в месте его конечного положения или как можно ближе к нему, чтобы предотвратить расслоение. Таким образом, укладка бетона в большие и отдельные сваи с последующим перемещением их по горизонтали в конечное положение не допускается.
Более того, инженер-строитель должен надлежащим образом контролировать бетонирование и выявлять признаки проблем. Например, потеря затирки является признаком неправильной герметизации и смещения швов. Кроме того, трещины, чрезмерное отклонение, уровень и отвес, а также любые движения должны быть проверены и устранены, чтобы предотвратить дальнейшие проблемы.

Рис. 5: Укладка бетона с помощью насосов

Кроме того, свежий бетон должен быть надлежащим образом уплотнен, чтобы сформировать его внутри опалубки и вокруг закладных элементов и арматуры, а также устранить каменные карманы, соты и захваченный воздух. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона.
Наконец, плиты могут быть отделаны разными способами в зависимости от назначения пола. Полезную информацию о формах до, во время и после бетонирования можно найти в ACI 311.1R.

Рис. 6: Укладка и вибрация свежего бетона

Читайте также: Методы отделки затвердевшей бетонной поверхности

4. Выдерживание бетона и снятие опалубки

После завершения отделки необходимо использовать подходящую технику для надлежащего отверждения бетона. Методы отверждения плит, такие как отверждение водой; заливают бетон; пруд; или туман распыляется.
В дополнение к методу удержания воды, в котором покрытия, такие как песок; холст; мешковина; или солома, используемая для поддержания поверхности плиты во влажном состоянии, химические мембраны и водонепроницаемая бумага или полиэтиленовая пленка.
Что касается отверждения, рекомендуется снять опалубку через 14 дней. Чтобы узнать подробное время снятия опалубки, нажмите здесь.

Рис. 7: Отверждение бетонной плиты заливкой

Весь процесс изготовления бетонной плиты перекрытия показан на Рис.8 и Рис.9.

Рис. 8: Иллюстрация конструкции железобетонной плиты

Рис. 9: Проволока, используемая для связывания основной и усадочной и температурной арматуры ( Деталь «А» )

Читайте также: Методы отверждения бетонных конструкций и их Сравнения

Плиты перекрытий | WBDG — Руководство по проектированию всего здания

Марк Постма, PE, Carl Walker, Inc.
Пересмотрено председателями советов по ограждению зданий при содействии Ричарда Келехера, AIA, CSI, LEED AP и Кеннета Роко, AIA The Facade Group, LLC
Также помощь оказала Джадд Петерсон из Judd Allen Group

Введение

На этой странице
  • Введение
  • Описание
  • Основы
  • Приложения
  • Детали
  • Возникающие проблемы
  • Соответствующие нормы и стандарты
  • Дополнительные ресурсы

Цокольный этаж в здании может быть просто монолитной бетонной плитой на уровне грунта с ограниченными конструктивными соображениями для структурной поддержки или функций контроля окружающей среды. Цокольный этаж также может состоять из глинобитной или конструкционной фундаментной плиты с гидроизоляционной и изнашиваемой плитой, а общая система предназначена для восприятия структурных гидростатических нагрузок и поддержания контролируемой среды. Плиты перекрытий часто являются источником утечки в здание, основной причиной которой является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенных газов, таких как радон, также могут иметь важное значение.

Поскольку штраф за ремонт фундамента или плиты из-за нарушения гидроизоляции либо чрезвычайно дорог (до 7 раз превышает первоначальную стоимость гидроизоляции), либо практически невозможен после завершения строительства, лучше ошибиться осторожность при первоначальной установке. Подойдите к критическим областям, которые позже будут похоронены при строительстве, с крайним консерватизмом. Рекомендация состоит в том, чтобы повысить качество подхода на один уровень больше, чем предлагается в существующих отчетах о состоянии, то есть использовать материал более высокого качества и детализировать его с дополнительным усилением и мерами предосторожности с ремнями и подтяжками, применяемыми на каждом уровне предполагаемого риска.

Описание

В этом разделе дается конкретное описание материалов и систем, используемых в системах перекрытий. Описания и рекомендации приведены в следующих разделах:

  • Финишные напольные покрытия
  • Бетонная плита пола
  • Дренажные слои из заполнителя
  • Замедлитель парообразования под плитой
  • Гидроизоляционная мембрана
  • Защитная плата
  • Сборные дренажные слои

Финишные напольные покрытия

В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковер. Многие клеи, используемые при укладке напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется полиизолятор.

Бетонная плита перекрытия

В типичных офисных помещениях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, за исключением случаев ниже уровня грунтовых вод, когда гидростатические восходящее давление, требующее более прочной конструкции.

Замедлители парообразования под плитой или гидроизоляционная мембрана

Замедлители парообразования под плитой могут включать полиэтиленовые листы, полиолефиновые листы, связанный полиэтилен высокой плотности и композитные листы из асфальта/полиэтилена или полимерно-битумные листы. Полиэтиленовые листы обычно имеют толщину 15 мил с проклеенными швами, краями и отверстиями. Пароизоляторы следует выбирать в соответствии с ASTM E 1745 и E 1993, а устанавливать и проверять в соответствии с ASTM E 1643. гидростатические давления. Глиняная плита может быть использована для облегчения установки пароизоляционных мембран и гидроизоляционных мембран. Глиняные плиты обычно представляют собой неармированные бетонные плиты размером от 2 до 3 дюймов с затирочной поверхностью. Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с меньшей вероятностью будут проколоты последующими строительными работами.

В качестве меры предосторожности всегда рекомендуется гидроизоляция шахты лифта независимо от состояния грунта.

Капиллярный разделительный слой

Капиллярный разделительный слой под плитами перекрытия обычно состоит из слоя гранулированного материала толщиной 6-8 дюймов (3/4 дюйма), зазоры которого распределены для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не впитается обратно в окружающую почву.

Основы

На рис. 3 представлена ​​общая схема, характеризующая четыре функции, т. е. опора конструкции, контроль окружающей среды, отделка и распределение, поскольку они относятся к элементу ограждения ниже уровня земли из плит перекрытий.

Рис. 3. Схема плиты перекрытия

Четыре категории функций, т. е. несущая конструкция, контроль окружающей среды, отделка и распределение, расширены в общих чертах для систем плит перекрытия.

Несущие функции конструкции — Плита перекрытия ограждения здания ниже уровня земли должна быть рассчитана на то, чтобы выдерживать вертикальные нагрузки, направленные вниз, а также любые нагрузки грунта или гидростатического давления, направленные вверх.

Вертикальные гравитационные нагрузки, направленные вниз, возникают из-за собственного веса плиты перекрытия и любых временных нагрузок от пребывания в помещении. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны и стены здания.

Плиты перекрытий также могут выдерживать восходящие нагрузки грунта или гидростатического давления. Восходящее давление грунта может быть приложено к плите перекрытия в ситуациях, когда она действует как матовое основание, а точечные нагрузки здания на фундамент приводят к восходящему давлению на плиту перекрытия.

В таких местах, как подвалы и незанятые подвальные помещения, опорный элемент конструкции с использованием бетонной плиты может не понадобиться. В этих областях, возможно, по-прежнему необходимо решать функции экологического контроля.

Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает нагрузки контроля окружающей среды, такие как тепло, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка и влажность. Производительность системы плит перекрытия зависит от ее способности контролировать, регулировать и/или смягчать эти климатические нагрузки на внутреннюю часть плиты перекрытия до желаемого уровня.

Как и в случае с системами фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности осуществляется в дренажно-барьерном подходе к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первый этап контроля влажности может быть выполнен с помощью насосных и дренажных систем для искусственного снижения естественного уровня грунтовых вод. Второй компонент системы контроля влажности включает слой капиллярного разрыва из гранулированного заполнителя под плитой перекрытия, чтобы создать зону для накопления и рассеивания влаги или ее откачивания или слива в выходную дренажную систему или систему отстойника. Во многих случаях плит перекрытий с низким уровнем грунтовых вод или в сухих условиях слой капиллярного разрыва гранулированного заполнителя (с выходным дренажем, если требуется) будет контролировать большую часть воды. Возможно, нет необходимости в активной насосной системе.

Ключевой вопрос, который остается, заключается в том, следует ли предусмотреть водонепроницаемую мембрану или замедлитель пара под плитой пола. Замедлитель пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит как миграции пара, так и гидростатическому давлению. Как правило, замедлитель парообразования может быть устранен только на участках с хорошим дренажем, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, а использование отделки пола не влияет на миграцию пара. Однако большинство строительных норм и правил требуют установки пароизолятора между гранулированным дренажем и плитой перекрытия. Дополнительным преимуществом этого слоя является минимизация усадочных напряжений и образование трещин в плите перекрытия из-за снижения сопротивления усадке.

Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением или во внутренних помещениях, чувствительных к влаге. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на капиллярном разрыве гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходках имеет решающее значение. Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких обстоятельствах.

Другие условия нагрузки окружающей среды могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутреннюю среду можно контролировать за счет надлежащего использования и детализации пароизоляции полиэтиленового типа или гидроизоляционной мембраны. Надлежащие нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля миграции почвенного газа.

Функции отделки — Единственная отделка напольных систем — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузки миграции паров имеет решающее значение при укладке плитки или наклеенных полов, где требуется надлежащая адгезия. В некоторых случаях, таких как внутренняя парковка или складское помещение, внутренняя отделка представляет собой просто внутреннюю поверхность бетонной плиты пола. В других случаях, например, в подвалах, отделкой может быть пароизоляция.

Функции распределения — Плита перекрытия может содержать системы распределения, такие как электрические фидеры, электронные кабелепроводы, механические трубопроводы или системы отопления.

Области применения

Существует два основных типа деталей цокольного этажа, различающихся требованиями к внутреннему пространству и внешней среде:

  • Плита цокольного этажа — типичная система
  • Плита цоколя — водонепроницаемая система

Плита цоколя — типичная система

Типичная плита базового перекрытия, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не касается гидроизоляции базового перекрытия из-за нагрузок гидростатического давления, может называться несовершенной барьерной системой. Компоненты системы включают в себя хорошо уплотненную, но хорошо дренирующую капиллярную систему разрыва гранулированного заполнителя, расположенную непосредственно на не выкопанном, ненарушенном грунте. Система капиллярного разрыва гранулированного заполнителя обеспечивает область сбора влаги для накопления и рассеивания, а также надежную опору для нагрузки плит. Замедлитель парообразования (см. Описание выше) помещается между гранулированной дренажной системой и бетонной плитой, чтобы свести к минимуму проникновение паров влаги или почвенных газов в занимаемое пространство. Бетонная плита перекрытия сама по себе обеспечивает структурную опору для нагрузок на пол и подходящую опору для напольных покрытий и отделки.

Плита цокольного этажа — водонепроницаемая система

Типичная плита цокольного этажа, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают в себя хорошо уплотненную, но хорошо дренирующую капиллярную систему разрыва гранулированного заполнителя, расположенную непосредственно на не выкопанном, ненарушенном грунте. Система капиллярного разрыва гранулированного заполнителя обеспечивает область сбора влаги для накопления и рассеивания, а также надежную опору для нагрузки плит. Чтобы обеспечить прочный базовый материал, на который наносится гидроизоляционная мембрана, предусмотрена глиняная плита или слой уплотненной земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глинобитной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой. В этом случае поверх защищаемой гидроизоляционной системы заливается изнашиваемая плита перекрытия.

Проемы и кромки ниже уровня земли

Общий элемент, который является общим для всех зданий, но часто не полностью детализируется или не учитывается при проектировании, — это проходы и кромки. Эти проходы представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходки для канализационных труб, проходки для водопровода, сливные колодцы в перекрытии или муфты для электричества, газа или связи — все это обычные проходки, как правило, со своей собственной конструкцией или подробными характеристиками. Эти характеристики, однако, оставляют желать лучшего в отношении герметизации и гидроизоляции. Проходки также могут стать довольно экзотическими, например, паровые проходы или другие элементы, требующие специальной обработки. Края плит также необходимо сделать паронепроницаемыми/водонепроницаемыми.

Когда поднимающиеся уровни грунтовых вод часто соприкасаются с нижней частью плиты на уклоне, может потребоваться рассмотреть возможность установки системы дренажных плит либо из параллельных перфорированных дренажных труб, либо из сетки таких труб для отвода поднимающейся воды и поддержания уровень грунтовых вод ниже плиты на уровне грунта путем откачки отстойника дренажной плитки от здания.

Изолирующие и компенсационные швы

Изолирующие швы компенсируют незначительные смещения между структурными элементами и/или приспособлениями, которые проникают сквозь них или вокруг них. Как первичное, так и резервное уплотнение эффективно уменьшают утечку. Поднятие профиля плиты также работает хорошо. Как и в случае с деформационными швами, также очень эффективна детализация бетонных уклонов или уклонов в изоляционных швах для предотвращения прямого накопления любой переходной влаги. В процессе проектирования следует учитывать те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков до водосборных бассейнов.

Общее основное правило, применимое к обеспечению отсутствия утечек в системах герметизации швов, заключается в том, чтобы быть уверенным в том, что системы отвода влаги или дренажа правильно установлены и подключены к слоям основания. Устранение возможности образования напора воды на всех системах стыкового уплотнения считается основной функцией систем субдренажа.

Механические напольные стоки и насосные системы

Напольные трапы в плитах перекрытия требуют соответствующей конструкции для обратных клапанов или специальной обработки для пропускной способности в зависимости от использования конструкции. Там, где установлены дренажные насосы, необходимы специальные обратные клапаны или обратные клапаны для предотвращения обратного потока. Применение или установка насосных агрегатов и некоторых отстойников требует надлежащей координации и эффективной обработки системы сброса, чтобы избежать утечек через механические проникновения.

Сведения

Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и сопутствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в исследованиях и понимании механизмов разрушения ограждений зданий.

Подземная плита — водонепроницаемая система (деталь 1.3.2)
