конструкция, достоинства и недостатки, варианты укладки, технология монтажа
Пирог теплого пола по грунту: конструкция, достоинства и недостатки, варианты укладки, технология монтажа
Обустройство пола — один из самых важных моментов при ремонте или строительстве. А если речь идет о частном доме, этот вопрос стает еще острее. Во многих проектах домов очень часто проектируют полы по грунту, это достаточно надежный и один из самых практичных и недорогих вариантов. В настоящее время теплые полы с каждым днем стают все более восстребованными и популярными, поэтому многие отдают предпочтения именно этому виду отопления в доме. Надежная теплоизоляция пола обеспечит тепло и уют в нем, а также значительно снизит затраты на его содержание. Ведь теплые полы прекрасно сохраняют тепло в доме, создают комфортные условия для проживания, а в некоторых случаях заменяют центральное отопление.
Содержание
- Что такое пирог теплого пола по грунту
- Из чего состоит пирог теплого пола по грунту
- Достоинства и недостатки теплого пола по грунту
- Варианты укладки пирога теплого пола
- Технология монтажа пирога теплого пола
Что такое пирог теплого пола по грунту
Устраивая полы по грунту, обязательным моментом является их теплоизоляция, благодаря этому получается многослойная конструкция, которую очень часто называют пирогом теплого пола. Данная конструкция во многом напоминает слоеный пирог, так как состоит из нескольких слоев. Хочется сказать, что строительство пола по грунту во многом зависит от состояния грунта. Он должен соответствовать некоторым требованиям. Например уровень грунтовых вод должен находиться на глубине 5- 6 метров, грунты не должны быть рыхлыми, например, песчаными или черноземными. Кроме этого, необходимо учитывать нагрузку на пол. Нужно заметить, что пирог теплого пола должен обеспечивать:
- теплоизоляцию помещения;
- защиту от грунтовых вод;
- звукоизоляцию в доме;
- предотвращать от накопления водяных паров внутри пола;
- обеспечивать комфортные условия для проживания.
Из чего состоит пирог теплого пола по грунту

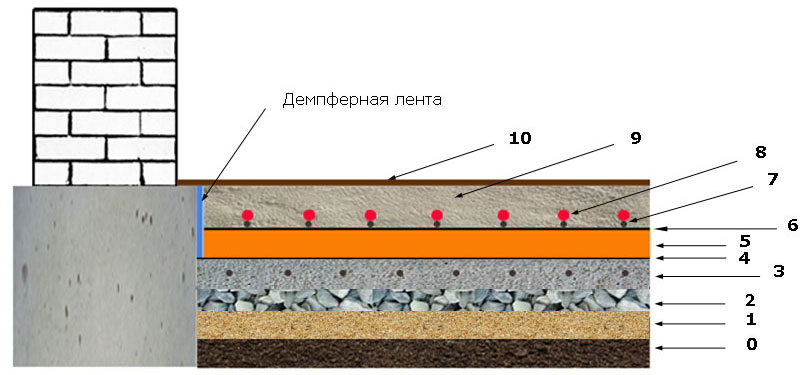

По своей конструкции пирог теплого пола по грунту состоит из нескольких слоев, укладка каждого слоя происходит поэтапно.
- Перед укладкой пирога, грунт требует некоторых подготовительных работ. Это очистка грунта от травяного покрова, мусора и различных предметов. А также тщательное выравнивание поверхности.
- Далее идет слой песка. Песок можно использовать любой, но его необходимо хорошо утрамбовывать.
- Следующий слой подсыпки — гравий или щебень. Благодаря этому слою грунтовые воды не имеют возможности подниматься, а также, за счет него, происходит дополнительное выравнивание поверхности. Его толщина составляет примерно 7−8 см.
- Следующий слой — армированная металлическая сетка, она отлично укрепляет бетонную стяжку. Также на ней можно закрепить отопительные трубы. Есть ли необходимость ее использовать, решать специалистам.
- Делают черновую стяжку с использованием бетона, толщина которой должна быть в пределах 5−10 см.
- Затем размещают гидроизоляционную пленку или специальную мембрану. Основной задачей гидроизоляционного слоя является предотвращения поглощения влаги бетоном. Поэтому пленку кладут внахлест. Для того, чтобы не было щелей закрепляют стыки строительным скотчем.
- Размещают слой выбранного утеплителя. В качестве утеплителя многие специалисты советуют применять вспененный пенополистирол или же плотный полистирол с фольгированным покрытием. Если нагрузка на пол большая, то используют плиты. Толщину слоя выбирают в зависимости от климатических условий региона.
- Снова гидроизоляционная пленка или же рубероид (его кладут в один или два слоя).
- И конечный этап — чистовая стяжка, которая является основой для финишного напольного покрытия. Обычно ее толщина бывает от 7 до 10 см, для данной стяжки армирование обязательно.
В зависимости от конструктивных особенностей пола и некоторых других немаловажных факторов, пирог теплого пола по грунту может иметь другой состав и различную толщину.
Достоинства и недостатки теплого пола по грунту
Достоинства:
- безусловно, к основным достоинствам теплого пола по грунту относится, его надежная защита дома от холода и морозов. Независимо от температуры грунт, на котором размещен теплый пол, всегда имеет плюсовую температуру;
- в качестве утеплителя полов по грунту можно выбрать практически любой теплоизоляционный материал. Для гидроизоляции отлично подойдет рубероид или же специальная пленка. А поверхность такого пола, также можно отделать любым из выбранных вами напольных покрытий;
- при устройстве такого пола нагрузка идет непосредственно на грунт и можно не производить специальные расчеты. В тех местах, где нагрузка будет значительной, лучше всего увеличить толщину пирога теплого пола;
- кроме этого, можно самому сделать теплоизоляционный слой потолще, или же что-то поменять в данной конструкции;
- теплый пол по грунту можно применять в качестве основного отопления в доме, так и в качестве дополнительного;
- данные полы быстро нагреваются и распределяют равномерно тепло по помещению, тем самым предотвращают появления сквозняков, что чревато для здоровья жильцов дома;
- теплые полы по грунту имеют отличную звукоизоляцию;
- прекрасная защита от плесени, сырости и различных микроорганизмов.
Недостатки:
- теплый пол, в зависимости от конструктивных особенностей, может значительно уменьшить высоту помещения;
- в случае неполадки данной системы очень сложно и дорого обойдется демонтирование слоев пола;
- иногда это достаточно длительная и сложная процедура, которую желательно выполнять во время строительства дома;
- необходимость учитывать положение грунтовых вод.
Варианты укладки пирога теплого пола
Существует несколько вариантов укладки пирога теплого пола по грунту. Это может зависеть от уровня прохождения грунтовых вод, эксплуатационных нагрузок на пол, вида теплого пола и некоторых других факторов. Вышесказанный вариант можно считать основным, где в качестве основного подстилающего слоя идет бетонный слой. Выполняется укладка пирога и другим способом, где бетонный слой заменяет песчаная подушка, ее толщина 100- 150 мм. Последовательность та же, хотя обеспечить ровное основание намного сложнее, нежели при бетонной стяжке.
В зависимости от теплоизоляционных материалов, также могут быть различные варианты пирога теплого пола. Выбирая в качестве утеплителя пенополистирол, укладка пирога будет следующая:
- слой гравия 30 см;
- бетонная стяжка 10 — 15 см;
- слой гидроизоляции;
- пенополиуретан;
- бетонная стяжка, которую армируют стальной сеткой.
Превосходный утеплитель — минераловатные плиты, котрые имеют высокую плотность, устойчивы к деформации и долговечны. Данный материал советуют укладывать в два слоя. Для меньшего поглощения влаги обрабатывают водоотталкивающим составом. Используют в качестве утеплительного слоя в пироге теплого пола и керамзит. Это достаточно простой и недорогой вариант. При укладке пирога применяя керамзит, как утеплитель, можно не укладывать дополнительную гидроизоляцию, также керамзит заменяет слой гравия и стяжки. Есть еще несколько довольно-таки эффективных способов укладки пирога теплого пола с использованием некоторых других теплоизоляционных материалов.
Технология монтажа пирога теплого пола
- перед тем как осуществлять монтаж, необходимо провести некоторые предварительные работы, о которых мы говорили ранее.
- затем разравнивают поверхность грунта и тщательно его трамбуют.
- засыпают толстый слой песка (для этих целей подойдет практически любой песок). Для лучшего уплотнения многие рекомендуют полить его водой.
- для защиты от влаги и холода, насыпают на утрамбованный песок слой щебня или керамзита высотой около 10 см;
- выполняют черновую стяжку, при желании также можно использовать армированную сетку.
- Поверх черновой сяжки укладывают слой гидроизолирующего материала, в качестве которой может быть использована простая полиэтиленовая пленка.
- На следующем этапе монтируется утеплитель.
- На утеплитель кладется армирующая сетка и делается чистовая стяжка. Нужно помнить, что для стяжки необходимо брать чистый речной песок, щебень для этого подойдет мелкий. Все слои пирога кладутся к стенам без зазора, за исключением чистовой стяжки.
Устраиваемые полы по грунту — это один из самых удачных вариантов, который снижает затраты на их возведение, экономит время и трудозатраты. А грамотно обустроенный пирог теплого пола обеспечит тепло, комфорт и уют в доме на долгие годы.
Похожие статьи
Как сделать теплый пол от отопления
Подключение теплого пола к отопительной системе
Теплый пол водяной своими руками
Монтаж теплого водяного пола своими руками
Подложка под теплый водяной пол
Разновидности подложек под теплый пол
Как сделать правильный пирог полов по грунту с качественной изоляцией
Если в плане дома не предусмотрено возведение его подземной части (подвала), то наиболее выгодным решением будет обустройство пола прямо на поверхности земли. Соблюдая все нормы и стандарты, можно соорудить своими силами качественную площадку. Это, конечно, далеко не самый дешевый и легкий вариант, но все, конечно же, относительно. В данном случае не потребуется использование спецтехники и очень дорогостоящих материалов, что облегчает и удешевляет процесс.
Какие плюсы у правильного пирога пола по грунту и есть ли у него минусы
Прежде чем начать изучать строение правильного пирога пола по грунту необходимо ознакомиться с его достоинствами и недостатками. Так к явным плюсам можно отнести:
1. При качественном построении надежно защитит помещение от проникновения холода от земли.
2. При желании можно существенно сократить расходы, остановив свой выбор на бюджетных вариантах материалов изоляции. Это снизит качество сооружения, но не очень существенно.
3. При выполнении таких работ нет нужды производить сложные технические расчеты, которые необходимы в других более сложных случаях.
- заливка бетонной смеси для выделки чернового слоя
- утепление пенополистиролом
4. На площадке, возведенной по такому принципу, очень легко устанавливать систему «теплый пол».
5. У такой конструкции очень высокие показатели звуковой изоляции.
К недостаткам правильного пирога по грунту относится следующее:
1. Если неправильно просчитана сумма всех высот уровней, то такая конструкция значительно урежет высоту помещений.
2. Такую систему не соорудишь при очень близком расположении грунтовых вод к поверхности земли, а также на зыбких грунтах.
3. Демонтаж в случаях необходимости очень трудоемкое и дорогостоящее занятие.
Полезной будет наша статья о том, как и чем утеплить деревянный пол в доме, чтобы круглый год было тепло и сухо.
Делаем правильный пирог пола по грунту с соблюдением всех необходимых норм изоляции
- правильный пирог пола по грунту
Чтобы в процессе эксплуатации не возникло таких проблем как, паркет отсыревает (тянет влагу снизу), домочадцы часто болеют (постоянный холод в доме), а мебель перекосилась (площадку, на которой они стоят, «повело»), необходимо очень щепетильно отнестись к воссозданию всех слоев правильного пирога пола по грунту. Чтобы получить сухую, теплую, ровную и крепкую поверхность необходимо действовать следующим образом:
1. В среднем на первом этапе (снятие верхнего слоя грунта) вглубь уходят примерно на 50 см. Толщина может варьироваться в зависимости от того, насколько насыщена водой земля под постройкой, насколько низко может упасть температура зимой, будут ли монтироваться теплые полы по периметру первого этажа и многого другого. Мы будем отталкиваться от среднестатистических показателей, которые можно легко скорректировать под индивидуальные потребности.
2. После забора излишек земли необходимо проверить горизонтальность поверхности. А затем тщательно утрамбовать дно углубления, которое вырыли. Проделать качественно работу вручную практически невозможно, в качестве экономии лучше использовать виброплиту.
3. После этого должна пойти первая насыпь из песка. Высота ее может быть от 4 см до 8 см. В нашем случае этот показатель максимальный. После разравнивания верхнего слоя насыпи проводится ее трамбовка.
- укладывание армирующей сетки
- стяжка
4. Вторая прослойка – насыпь мелкого камня. Для этих целей подходит щебень или же гравий. Трамбовка на данном этапе не нужна, в отличие от выравнивания слоя. Высота его аналогична высоте предыдущего слоя.
5. Далее происходит заливка бетонной смеси для выделки чернового слоя. Он может быть изготовлен как с применением армирования, так и без, но лучше, конечно же, не экономить. Укладываем армированную сетку и заливаем ее смесью. Уровень раствора поднимается на 10 см над поверхностью предыдущего слоя (можно при определенных условиях уменьшить его до 5см).
6. Теперь необходимо защитить слои, которые будут укладываться позже от проникновения влаги к ним. Расстилаем изолирующий материал (мембрана или пленка) по всей поверхности, он должен быть уложен не только по самой площадке, но и по низу стен, к ней прилегающих. Заход на стену и одного полотна на другое равняется 20-25 см.
7. Далее укладываются плиты утепления. Их размеры и толщина выбирается индивидуально. Монтаж элементов осуществляется вплотную друг к другу, без зазоров.
8. Поверх расстилаются полотна изоляции от влаги. Делается это для того, чтобы теплоизоляционный материал не испортился не только от проникновения воды из грунта, но и с поверхности пола (в случае потопа, к примеру).
9. Последний слой – стяжка. Теперь армирование не просто желательно, а обязательно. Толщина завершающей прослойки около 10 см. Как правильно сделать стяжку самостоятельно тут.
Соорудить такую конструкцию сложно только в физическом плане, так как работы тяжелые и трудоемкие. В определенных случаях использование именно такого варианта абсолютно оправдано, особенно если учесть, что недостатков он имеет на порядок меньше нежели достоинств.
