как он правильно делается для разных типов крыш
В данной статье мы узнаем, что такое план кровли, как он правильно делается для разных типов крыш, от чего зависит выбор того или иного вида, о них, кстати, мы тоже немного поговорим.
В данной статье мы узнаем, что такое план кровли, как он правильно делается для разных типов крыш, от чего зависит выбор того или иного вида, о них, кстати, мы тоже немного поговорим. Узнаем, как влияет географическое положение региона и его климатические особенности на выбор типа крыши для частного домостроения. Посмотрим, какие основные сведения должны содержаться в плане кровли и какие есть особенности подготовки чертежей.
Что такое план кровли и зачем он нужен?
Разберемся, что такое план кровли и зачем он нужен. Любой вид строительных, ремонтных и кровельных работ под ключ работ начинается с их планирования, поэтому оставить правильный план кровли очень важно, лучше доверить это профессионалам. Как мы знаем, видов крыш существует огромное количество, у них у всех разное устройство, поэтому при самостоятельном составлении плана кровли можно сделать массу фатальных ошибок, потеряв много денежных средств на испорченных материалах.
План предоставляет собой чертеж, который показывает вид здания сверху. Все работы выполняются по требованиям ГОСТ. Ознакомившись с подобным документом, строители смогут представлять и понимать, какой формы будет здание, как произвести обустройство кровли, где расположить водоотводы, водосточные трубы, финишное покрытие. План кровли позволит рассчитать необходимое количество материалов.
Так, для составления плана самой, на первый взгляд, просто кровли – плоской, необходимо разбить объект на несколько простых частей. Несколько десятков лет назад все чертежи составляли вручную, сейчас, конечно, это делают с помощью специальных программ. При составлении плана используется оси координат, теперь мы знаем, куда пригодилась бы школьная геометрия, и располагает их на стенах, в результате получается изображение всего здания в пространстве.
Основные сведения, которые должны содержащиеся в плане кровли
Основные сведения, которые должны содержаться в плане кровли – это, в первую очередь, схема установки каждого элемента от Ендовы ее устройства и правил монтажа до используемых саморезов, начиная от стропильной системы, заканчивая обрешеткой.
В чертеже должно отражаться основание конструкции, схема прокладки слоев кровельного пирога, в том числе гидроизоляционный и теплоизоляционный, если кровля предусматривает их использование. Очень важный элемент плана – места крепления водосточных труб, вентиляционной системы, дымохода. Схема должна предусматривать стыковку слуховых окон и ендов. Положение и состав кровельного пирога здесь будет виден тоже.
Плавильное составление плана – залог значительного сокращение бюджета на проведение работ. Для плоской кровли, которая самая на вид простая, необходимо заранее рассчитать количество материалов, которые необходимы для проведения работ. Разберемся на примере плоской кровли, что покажет план. Во-первых, в нем будет указана разуклонка, воронки для отведения воды, ведь, как мы знаем, на таких кровлях система водоотведения значительно отличается от, например, скатных.
На плоской крыше обязательно должны быть каналы для вентиляции, место, в котором можно подняться на кровлю, важны даже размеры парапетов.
Поэтому просто так, что-то нарисовать и бежать строить не получится. Кроме этого, видов крыш на столько много, как и дизайнерских решений по их использованию и возведению.
Особенности подготовки чертежей для плана кровли
Особенность подготовки чертежей плана кровли в том, что необходимо составить дополнительные схемы, на которых будут рекомендации по использованию материалов для слоев кровельного пирога от пароизоляции для крыши что это такое и зачем нужна, мы уже рассказывали, финишное покрытие, которые будет использоваться тоже лучше согласовать на этом этапе, а потом не менять свой выбор, а то придется переделывать очень много бумаг. В плане должны быть предусмотрены особенности каждого вида кровель. Так, для скатной крыши характерно наличие многих деталей, которые нельзя упустить:
- мауэрлат;
- подкос;
- обрешетка;
- конек;
- стропила.
Важно правильно рассчитать угол наклона, который может зависеть даже от региона, где строится дом, т.
к. необходимо учитывать снеговые нагрузки и чем они выше, тем больше должен быть скат, но учитывается и ветровая нагрузка в регионе, потому что, чем она выше, тем угол наклона должен быть меньше, чтобы избежать такого фактора, как парусность, в общем, все очень непросто, поэтому лучше отдать этот вопрос на откуп инженерам. Самый популярный вид кровель для частного домостроительства в России – двухскатная.
Такими крышами пользовались еще наши деды, и их деды и так далее в глубь веков. Сейчас есть несколько видов только скатных кровель, например, вальмовые, которые являются одними из самых сложных для устройства, полу вальмовые, односкатные, многошипцовые. Важно, что для каждого вида индивидуально выбирается даже финишное покрытие, как и проведении работ на плоских кровлях где чаще применяют устройство мембраны для монтажа.
Правила выбора типа крыши
Правила выбора типа крыши должны предусматривать гармонию между дизайнерскими идеями и инженерными решениями, но не стоит забывать и о планируемом бюджете, причем вопрос цены будет во многих случаях основополагающим, а чем сложнее конструкция кровли, тем дороже необходимо использовать для нее материалы, да и стоимость работ будет значительно выше.
Двухскатная кровля по праву считается самым бюджетным вариантом, угол их наклона редко превышает 30 градусов.
Они могут быть холодными, когда чердачное пространство не планируется использовать как жилое помещение и теплыми, когда под крышей будут проживать люди. При строительстве стоит учитывать климатические условия региона, где будет использоваться здание, так плоские и скатные, но с маленьким углом наклона, не рационально использовать там, где существуют высокие дождевые или снеговые нагрузки.
Там, где постоянно сильные ветра лучше не возводить скатные кровли с большим углом наклона, это очень важно, ведь, чем выше крыша, тем больше парусность, поэтому лучше выбрать укладку наплавляемой кровли на плоской крыше. В отношении декоративности можно сказать только одно – хороший вкус владельца не определяется вычурностью его дома и крыши. Лучше выбирать практичные, но не самые дешевые материалы, с которыми кровля прослужит верой и правдой много десятков лет.
Учимся читать чертежи. Кровля. Блог Академии сметного дела
Кровля – верхняя часть практически любого строения, защищающая его от атмосферных воздействий. Поэтому, составляя сметы на строительство жилых, общественных и производственных зданий, приходится определять стоимость кровельных работ. Наряду с подбором расценок, пред сметчиком встает задача подсчета объемов работ, которую возможно реализовать только подробно изучив проектную документацию.
Утвержден определенный стандарт данных, которые обязательно должны быть указаны в проектной документации. Согласно правил СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76» (п. 4.14) в рабочих чертежах крыши зданий необходимо указывать:
«- план крыши, ее конструктивное решение, наименование и марки материалов и изделий со ссылками на нормативные документы;
— значение уклонов, места установки водосточных воронок и расположение деформационных швов;
— детали кровель в местах установки водосточных воронок, водоотводящих желобов и примыканий к стенам, парапетам, вентиляционным и лифтовым шахтам, карнизам, трубам, мансардным окнам и другим конструктивным элементам;
— крепление волнистых листов и гофрированных профилей через верхний гребень волны и гофра с применением уплотнительной прокладки.
»
Как видите, ни слова об объемах строительно-монтажных работ по устройству кровли. И это неудивительно, ведь в МДС 12-33.2007 «Кровельные работы» указано (п. 3.1):
«Кровельные работы выполняются, как правило, по проекту производства работ или по технологическим картам».
А если из Методических рекомендаций по разработке и оформлению проекта организации строительства и проекта производства работ МДС 12-81.2007, можно понять, что ведомость объемов строительных работ разрабатывается в составе проекта организации строительства (п. 5.4).
Наиболее информативные чертежи для подсчета объемов кровельных работ – это план кровли и разрезы здания. В некоторых случаях могут понадобиться схемы монтажа стропильных конструкций.
План кровли – это чертеж горизонтальной проекции крыши, т.е. ее проекции на плоскость пола или земли. Самый главный показатель на плане кровли – это ее уклон.
Уклон крыши — это угол наклона кровли относительно горизонтального уровня. Уклон обозначают латинской «i» и указывают как пропорцию (например, 1:4), в процентах (25%) или градусах (15°).
Одну размерность (%) уклона кровли переводят в другую (град.) по формуле:
tg α=0,01×x
где α – угол наклона кровли
х – размерность в %.

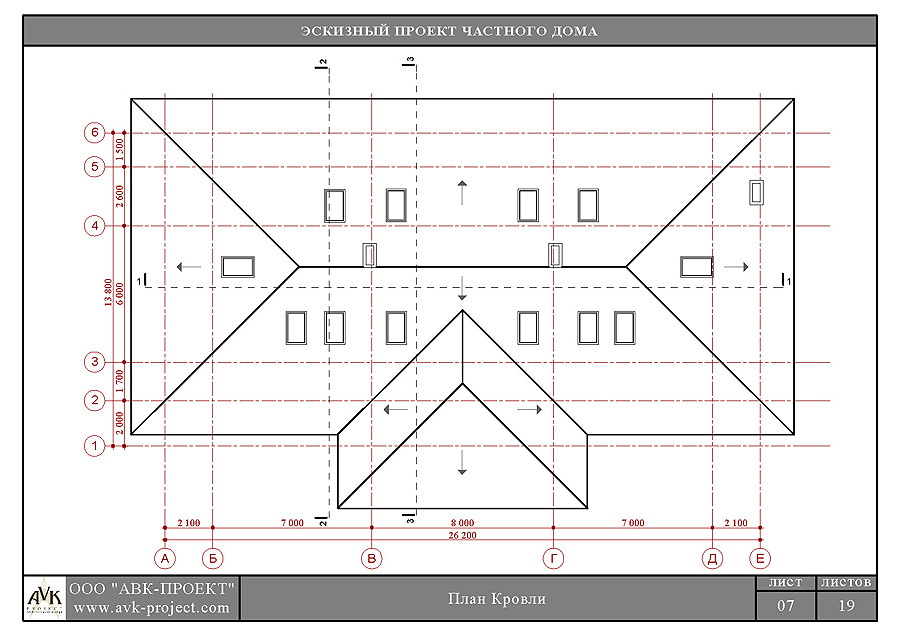

Рассмотрим план кровли трехквартирного жилого дома.
На чертеже указано, что уклон крыши составляет 25°. В данном случае все скаты кровли имеют одинаковый уклон. Однако бывают и кровли сложных конструкций, например мансардного типа, элементы которых имеют разный градус наклона относительно горизонта.
Через кровлю проходят два дымохода: в осях 1-2/Г и 3/В-Г. Однако при подсчете объемов работ мы не учитываем их, т.к. согласно правил раздела «Исчисление объемов работ» сборника ГЭСН 81-02-12-2017 Кровли:
«2.12.1. Объем работ по покрытию кровель следует исчислять по полной площади покрытия согласно проектным данным без вычета площади, занимаемой слуховыми окнами и дымовыми трубами и без учета их обделки.»
Вынос карниза составляет 600 мм. Эта величина определяется как расстояние между наружным контуром здания и наружной плоскостью стены, изображенной на чертеже пунктирной линией.
Обратите внимание, что здание имеет ось симметрии близ координационной оси Г, поэтому кровельное покрытие состоит из зеркальных элементов, равных по площади.
Общая площадь кровли определяется как сумма ее составляющих элементов: треугольников, трапеций и наклонных параллелепипедов. Площади каждой фигуры определяются по формулам геометрии. Исходными данными являются длины оснований и высоты фигур.
При определении эти величин важно помнить следующее:
план кровли выполнен по традиционным правилам проектирования: т.е. на нем указаны линейные размеры!
Наклонные элементы (скаты кровли) указаны в горизонтальной проекции, а значит, нанесены на чертеж с искажением! Поэтому высоту для определения площади геометрических фигур с плана кровли считывать нельзя! Для этих целей используются формулы тригонометрии и дополнительные данные с разрезов здания.
Как видите, при чтении чертежей кровли, несмотря на кажущуюся простоту, имеется множество нюансов, что требует обладания определенными знаниями и предельной внимательности!
Новая крыша не отображается на плане крыши
3 ОТВЕТА 3
Статьи по теме
- Метка ската крыши — в плане и в разрезе — пожелание
в Пожеланиях - Планы каркаса пола
в Моделировании - Аннотирование скатов крыши на плане
в документации - символический разрез деревянных элементов крыши в разрезе
в Библиотеки и объекты - Угловая крыша — Как построить многоскатную крышу с разными углами наклона
в Моделировании
Этикетки
3D-документ
76
Аннотация
129
Изменения
28
Строительство
1267
Деталь
83
Инструменты для измерения размеров
747
Документация
323
Двери
3
Чертежи
437
Высота
491
Заполняет
131
Графические переопределения
141
Сетки
23
Горячие точки
1
Внутренние фасады
112
Этикетки
260
Макеты
904
Линии, дуги и окружности
401
Параметры просмотра модели
76
Другое
112
ПДФ
539
Заговор
191
Печать
51
Презентация проекта
1
Публикация
357
Ремонтный фильтр
161
Раздел
136
Лестница
1
Текст
703
просмотров
481
Стены
1
Рабочий лист
18
Новейшие решения
Документация
Документация
Документация
Документация
Документация
Просмотреть все
Наиболее понравившиеся сообщения
Просмотреть все
Чтение чертежа плана крыши (это должен знать каждый техник)
Чтение чертежа плана крыши (это должен знать каждый технический специалист)
https://pbroofingco.
com/wp-content/uploads/2021/02/unsplashimg-daniel-mccullough-FPFq_trr2Y.jpg
1280
853
ПБ Кровля
ПБ Кровля
https://secure.gravatar.com/avatar/ee28a6949ea6af745b0ddec55b8b9ce1?s=96&d=mm&r=g
Каждый кровельщик должен уметь читать план крыши. Хотя работа на рабочем месте, безусловно, может научить этому, никогда не будет лишним освежить свои навыки. Особенно, если вы новичок в этой отрасли, понимание основ плана крыши будет иметь важное значение для вашей карьеры кровельщика.
Что такое план крыши?
Чертеж предложения по развитию крыши в масштабе.
Что необходимо сделать перед составлением плана крыши?
Необходимо провести обследование существующей конструкции, земельного участка или планов зданий, чтобы определить объем проекта, необходимые материалы и тип используемого плана крыши (базовый план крыши или архитектурный чертеж плана крыши).
Какие детали плана крыши?
Размеры всей конструкции крыши, включая форму, размер, конструкцию и расположение всех материалов, вентиляцию, дренаж, уклоны, ендовы и многое другое.
Кто использует план крыши?
Ученики, ведущие техники, руководители проектов и все, кто участвует в кровельных работах.
Как выглядит план крыши?
2D-рисунок с высоты птичьего полета. Аннотации также используются для объяснения конкретных аспектов, таких как коньки, скаты, уклон крыши, вентиляция и точки доступа.
Когда используются планы крыш?
На этапе планирования работ по установке, реконструкции, ремонту или расширению новой крыши.
Как в проекте используются планы крыш?
Для получения некоторых разрешений и разрешений, одобрения клиента и справки для всех сотрудников. Планы крыш также могут меняться на протяжении всего проекта и должны обновляться по мере необходимости.
Базовый план крыши в сравнении с архитектурным планом крыши
Как упоминалось выше, перед составлением любого плана крыши необходимо выполнить обследование.
Это может быть осмотр существующей кровельной системы и здания, земельного участка, на котором будет построен новый объект, или планов нового здания. По результатам обследования будут определены масштабы проекта и тип необходимого плана крыши.
- Базовый план крыши: Используется для небольших проектов и обычно фокусируется на форме крыши и размещении материалов.
- Архитектурный план крыши: Используется для крупных проектов и включает более подробную информацию о различных аспектах, таких как дизайн и размещение материалов.
Где можно научиться читать план крыши
В то время как некоторые специалисты по кровле начинают свою карьеру без формального обучения или образования, другие предпочитают окончить профессиональную школу и пройти обучение. Многие компании даже позволяют своим сотрудникам полагаться на опыт работы. Тем не менее, PB Roofing выбирает ведущую в отрасли компанию, предлагая своим сотрудникам Университет PB.
