План стропильной системы: План стропил: облегчаем расчет системы

Схема стропильной системы для двухскатной, четырехскатной крыши, как правильно сделать проектирование, план и чертеж, подробно на видео и фото


Содержание статьи:


1. Создание стропил

2. Соединение стропильных элементов

3. Установка стропильной системы

4. Установка стропильной системы

5. Расчет элементов

6. Виды стропильных систем

7. Установка стропил: советы


Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил


Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.


Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.


Если система изготавливается самостоятельно, для крепления могут использоваться:

  • хомуты;
  • паз-шипы;
  • болты, скобы и гвозди.




Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.


В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.


Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества»). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов


Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.


Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.


Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.


При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.


В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.


В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.




План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.


В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы


Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши. Читайте также: «Какую схему стропильной системы двухскатной крыши выбрать – особенности конструкции».


Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.


Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши»). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками»).

Расчет элементов


В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.


На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.


Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.


Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы»).

Виды стропильных систем


Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.


План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.


В такую конструкцию входят следующие элементы:

  • мауэрлат;
  • наклонные стропильные ноги;
  • ригель;
  • затяжки.


Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница»).

Установка стропил: советы


Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.


Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.


Как крепить стропила на односкатную крышу, подробно на видео:


Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.


Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

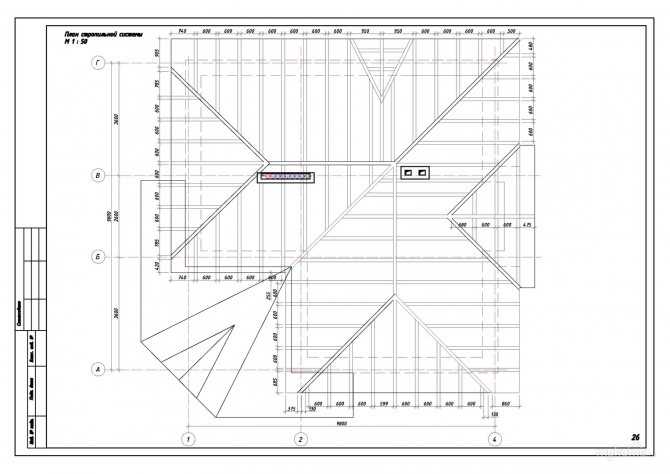

План стропильной системы чертеж (79 фото)

Раскладка стропил чертеж

План кровли вальмовой крыши чертеж

Чертежи вальмовой крыши с размерами

План стропил вальмовой крыши чертеж

Вальмовая крыша 8х8 чертежи

План стропил четырехскатной крыши

Индивидуальный жилой план стропил

Чертеж вальмовой стропильной системы

План стропил вальмовой кровли

Вальмовая г образная крыша чертёж

План стропил четырехскатной крыши

План вальмовой кровли чертеж

План стропил многоскатной крыши

План стропил четырехскатной кровли

План стропил вальмовой кровли

Схема укладки стропил четырехскатной крыши

План стропил чертеж

План стропил четырехскатной крыши

Стропильная система крыши чертежи

Схема расположения стропил двухскатной крыши

План стропил вальмовой крыши

План стропил двухскатной кровли

Раскладка стропил чертеж

Схема стропил вальмовой крыши

План стропил многоскатной крыши

Раскладка стропил чертеж

План стропил двухскатной крыши чертеж

Спецификация деревянных стропильных элементов

Спецификация деревянных элементов стропильной системы

План вальмовой крыши чертеж

Раскладка стропил чертеж

План стропил двускатной крыши чертеж

План раскладки стропил

План стропил кровли брус 200х200

План стропильной системы вальмовой крыши

План стропил вальмовой крыши

Сварка стропильных ферм кровля чертеж

План стропил четырехскатной крыши

План стропил четырехскатной кровли

Стропильная система кровли чертежи

Технологическая карта на устройство стропильной системы крыши

План стропильной системы двухскатной крыши чертеж

План стропильной системы двухскатной крыши чертеж

Типовой проект 144-12-224. 90

План стропил вальмовой крыши

План стропил четырехскатной крыши

План стропильной системы двухскатной крыши

План стропил вальмовой крыши

Разрез кровли двухскатной крыши чертеж

План стропил двускатной кровли чертеж

План стропил с эркером

Стропильная система кровли чертежи

Архитектурные чертежи

Схема расположения стропильных конструкций

План стропильной системы односкатной кровли

План кровли вальмовой крыши чертеж

План стропил двухскатной крыши чертеж

План стропил со спецификацией

План стропил двускатной кровли чертеж

Схема раскладки стропил кровли

План стропил двухскатной кровли

План стропил четырехскатной крыши чертеж

План стропил вальмовой кровли

Узлы стропильной системы вальмовой крыши чертежи

План стропил вальмовой крыши

План кровли вальмовой крыши чертеж

План раскладки кровельных балок

План стропил двускатной крыши чертеж

План стропильной системы двухскатной крыши чертеж

Стропильная система вальмовой крыши схема

Вальмовая кровля стропильная система чертежи

Чертеж вальмовой крыши онлайн

Раскладка стропил чертеж

План стропильной системы двухскатной крыши чертеж

План стропильной системы двускатной кровли

Стропильная система вальмовой крыши с эркером

Что такое план крыши?

Дизайн и документация / Оставить комментарий

Представьте, что вы смотрите вниз с высоты 100 футов над зданием. Это то, что рисуется на плане крыши. Это рисунок, который иллюстрирует материалы, обеспечивающие водонепроницаемость здания, показывает, как вода удаляется с крыши, и показывает любое оборудование, которое может быть на ней расположено.

Содержание

  1. Что такое план крыши?
  2. Что должен содержать план крыши?
  3. Советы по рисованию
  4. План крыши и план каркаса крыши

Что такое план крыши?

План крыши — это двумерный ортогональный чертеж, который представляет крышу здания, если смотреть сверху. Он указывает общую форму крыши и составляется архитектором или дизайнером. Он часто служит основой для других профессий, чтобы определить их объем работы.

Для дома на плане крыши будут показаны такие элементы, как крыша из битумной черепицы, направление уклона, вершины, долины, коньковые вентиляционные отверстия, дымоход, желоба и т. д.

Для коммерческого проекта с плоской мембранной крышей план крыши должен показывать такие вещи, как направление уклона, где используется клиновидная изоляция, бордюры, смещения по высоте, оборудование, парапеты, сверчки и т. д. подрядчики или сметчики могут использовать этот чертеж для оценки таких материалов, как кровельные мембраны, изоляция, черепица, гидроизоляционный материал и т. д.

Что должен содержать план крыши?

План крыши должен включать:

  • Уклон крыши и направление
  • Долины, пики, ребра, коньки
  • Мансардные окна
  • Сверчки и клиновидная изоляция
  • Кровельные водостоки, водосточные желоба, желоба, шпигаты и водосточные трубы
  • Точки доступа на крышу
  • чердачные форточки
  • Мансардные окна
  • Дымоходы
  • Соображения обслуживающего персонала, включая настилы для дорожек, лестницы, ступени, перила и т. д.
  • Проходки через крышу (для координации)
  • Кровельное оборудование (для координации)
  • Солнечные панели
  • Размеры
  • Выноски для деталей и разделов

Планы крыш могут указывать или не указывать материалы или узлы. Часто сборки более подходящим образом описываются в разделах и деталях и могут быть показаны графически, а также описаны текстом.

Несколько типов крыш или сборок могут использоваться для сложной крыши, особенно в коммерческих проектах. Метки, ключевые пометки и/или люки могут указывать, какие части крыши построены с использованием определенной сборки, чтобы помочь подрядчику уточнить объем работ.

Например, здание может быть спроектировано с плоской частью крыши с мембраной из ТПО, с наклонной частью с металлической крышей со стоячим фальцем, с частью крыши, которая может быть занята и на которой используются пьедесталы и брусчатка для люди, по которым можно ходить, и часть, в которой используется система лотков с зеленой крышей. Все это может быть представлено графически или обозначено примечаниями на плане крыши.

Советы по рисованию

  • Представьте себе дождь, падающий на крышу. Следите за потоком дождя до самой земли или до дренажных труб и смотрите, есть ли на пути какие-либо точки сбора или разрывы.
  • Как выполняется техническое обслуживание коммерческой крыши? На крышу можно подняться по лестнице, корабельной лестнице или по лестнице? Вам нужен люк в крыше или лестница ведет на крышу?
  • Четко обозначьте край здания толстой линией

План крыши и план каркаса крыши

План крыши представляет собой чертеж, основанный на виде сверху на здание, смотрящее вниз. На нем не показаны какие-либо внутренние элементы здания, только то, что видно снаружи.

План каркаса крыши представляет собой структурный чертеж, на котором внешние слои крыши удалены, чтобы можно было увидеть элементы каркаса. Это позволяет подрядчику видеть общее расположение и структуру элементов каркаса. Сюда входят такие элементы, как балки, балки, стропила, прогоны, прижимы, соединения и т. д., которые отображаются графически, вызываются и измеряются.

Что такое план крыши и почему он важен?

Что такое план крыши и почему он важен?

Чертеж в масштабе или схема запланированной застройки крыши называется планом крыши. Ваш подрядчик будет использовать ваш план крыши в качестве наглядного пособия на протяжении всего проекта. План крыши часто включает в себя размеры крыши, включая дизайн крыши, ее форму и размер, а также размещение материалов — вентиляционных отверстий, водостоков, желобов, уклонов и т. д. При планировании строительства новой крыши или ремонта и реконструкции. существующей крыши план крыши имеет решающее значение. Не удивляйтесь, если план изменится по мере реализации проекта.

Чтобы определить, что необходимо сделать для вашего проекта и какие материалы необходимы, подрядчик по кровле проведет обследование вашей крыши. Для небольших работ требуется только базовый план крыши, в котором основное внимание уделяется форме крыши и размещению материала. С другой стороны, более крупные работы будут использовать архитектурный план крыши, который включает гораздо больше деталей о дизайне и размещении материалов.

Кто будет использовать план крыши?

Несмотря на то, что вас могут консультировать и держать в курсе событий во время вашего проекта, ваш подрядчик будет основным пользователем вашего плана крыши. Ваш подрядчик может помочь вам лучше понять план вашей крыши, ответив на любые ваши вопросы.

Иногда вам нужно будет представить план крыши местным властям, чтобы получить разрешение на завершение вашего проекта. Если это так, ваш подрядчик должен знать, что это за процесс, и может позаботиться об этом за вас.

Как выглядит план крыши?

План крыши обычно представляет собой двухмерный рисунок, изображающий вашу крышу с высоты птичьего полета. План пишется так, чтобы соответствовать масштабу плана этажа вашего дома. Он часто будет включать примечания, в которых подробно описывается уклон крыши, а также ее гребни и скаты.

Не всегда будет отдельный документ с планом крыши, так как некоторые из них будут частью более крупного плана участка.

План каркаса крыши фокусируется на конструкциях и опорах, используемых для возведения крыши, и отличается от стандартного плана крыши. Более сложные проекты будут включать план каркаса крыши как в жилых, так и в коммерческих проектах.

В этот тип плана включаются данные об измерениях материалов каркаса, а также важная информация о конструкции и размещении. План каркаса крыши требуется в новых проектах застройки, чтобы определить, как будет каркас и опора крыши. В более сложных проектах план каркаса будет содержать больше информации о конкретном материале каркаса.

Как спроектировать крышу?

Многие люди только мечтают спроектировать собственный дом, и вы готовы сделать именно это! Чтобы разработать успешный план строительства, вы должны принять во внимание то, что вам нужно сделать, чтобы соблюдать закон, и то, что сделает ваш дом удобным местом для жизни. Вам понадобится площадь, план этажа, схемы и проект крыши.

При проектировании крыши необходимо учитывать ее функцию — защитный барьер, а не только то, что хорошо выглядит. Вы должны не торопиться с проектированием крыши вашего дома, потому что это важный защитный барьер, и часто он более заметен, чем стены! Вы должны полностью понимать размеры конструкции крыши, а также важную информацию о местоположении вашей собственности — климате и размере. Выполните следующие шаги, чтобы спроектировать крышу для вашего дома:

  • Нарисуйте на миллиметровой бумаге точную копию плана этажа вашего дома или стоматологической клиники White Rock. Вы должны быть предельно точны в измерениях.
  • Затем определите углы крыши по отношению к вертикальным и горизонтальным выступам конструкции, чтобы измерить уклон крыши. Затем определите, где сходятся скатные крыши, и нарисуйте пересечения. Отметьте, где будет происходить сток с оврагами и склонами. Держите потоки воды и тающего снега подальше от ваших окон, дверей и проходов, направляя их в другое место. В местном строительном магазине продаются регулируемые треугольники, которые помогут вам определить углы крыши. Эти треугольники сэкономят вам много времени, потому что вам не придется беспокоиться об измерении подъема и бега самостоятельно.
  • Включите различные формы с определенными областями вашей крыши, которые могут потребовать определенного стиля. Некоторыми примерами стилей, используемых в жилых кровельных системах, являются А-образная рама, двускатная крыша, фронтон, навес и мансарда. Это не исчерпывающий список, но он представляет большинство используемых. Каждый стиль имеет функции, предназначенные для различных аспектов крыши — водостока, расположения солнечных панелей, контроля температуры и внешнего вида.
