Укладка плит перекрытия на фундамент: правила установки, минимальное опирание

Содержание статьи

• 1 Подготовительный этап
  • 1.1 Выравнивание поверхности фундамента
  • 1.2 Организация работ на строительной площадке
• 2 Плиты перекрытия для малоэтажного строительства
  • 2.1 ПК
  • 2.2 ПБ
• 3 Гидроизоляция
• 4 Монтаж
• 5 Заделка торцов пустотных плит
• 6 Устройство люка и других технологических отверстий в перекрытии
• 7 Типичные ошибки
  • 7.1 Применение изделий с дефектами
  • 7.2 Уменьшена глубина опирания плиты
  • 7.3 Чрезмерно увеличена глубина опирания
  • 7.4 Отсутствие или неправильное устройство анкеровки
• 8 Обвязка плит арматурой
• 9 Теплоизоляция стыков
• 10 Заделка стыков

Устройство перекрытий по фундаменту строящегося дома осуществляется разными способами. Один из наиболее распространённых вариантов: монтаж железобетонных плит перекрытия. Прочность строящегося здания при этом варианте перекрытий во многом зависит от соблюдения правил монтажа плит по фундаменту.

Следование стандартам и строительным нормам позволит равномерно распределить нагрузки, создаваемые плитами перекрытия, увеличить жёсткость конструкции дома при строительстве на подвижных грунтах.

Правила и общий алгоритм действий по работе с железобетонными перекрытиями не будут эффективно работать без учёта индивидуальных характеристик и особенностей используемых материалов. Перед укладкой  плит выполняется ряд работ и мероприятий организационного плана

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе. Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

1. Определяется верхняя точка фундаментной ленты.
2. Устанавливаются несколько маячков по периметру фундамента.
3. При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
4. Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки  3-4 мм через монтажные петли элементов.
5. Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.
6. При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
7. Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно. Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

• ломами и монтировками для корректировки уложенных изделий;
• кувалдами для сгибания монтажных петель;
• желательно на объекте иметь сварочный аппарат.

Стропами, «пауками» и другой специфической такелажной оснасткой обычно оснащается привлечённый к работе автокран.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК.  С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

ПК

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит. Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

ПБ

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Гидроизоляция

Фундаментная лента по всему периметру покрывается защитным гидроизоляционным слоем. Материал для изоляции от воды выбирается самый доступный и эффективный – пергамин, толь или рубероид. Полоса изолирующего материала нарезается шириной немного больше ширины фундаментной ленты, укладывается с напуском на обе стороны примерно 5 см. Стыковка лент рубероида производится внахлёст на 20-30 см.

Монтаж

После завершения подготовительных работ выполняются монтажные работы.

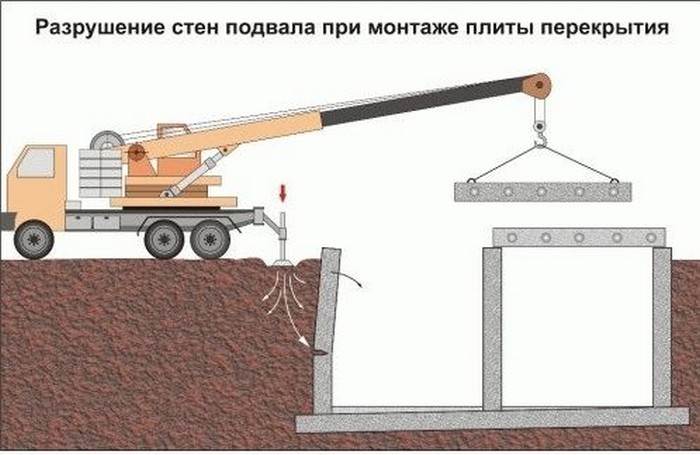

Важно! К работе с автокраном допускаются только рабочие, прошедшие обучение правилам безопасности. Автокрановщик также должен регулярно проходить обучение и иметь соответствующий допуск.

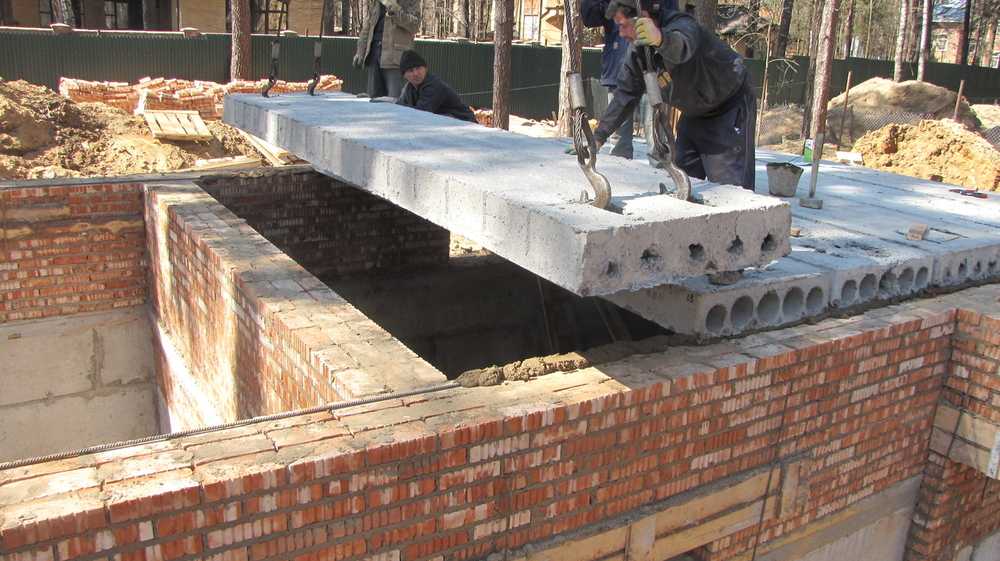

Укладки плит перекрытия на фундамент, — общий принцип:

• Плиты укладываются на сплошной слой цементно-песчаного раствора толщиной 2-2,5 см.
• Стропальщик зацепляет плиту, далее она краном перемещается на место монтажа.
• Плита на натянутых стропах размещается на минимальной высоте над местом укладки.
• Монтажники с двух торцов корректируют перемещение и направление плит.
• После выверки места установки изделие плавно опускается на постоянное место.
• Окончательная корректировка производится смещением плит вручную, в качестве рычага используются монтажные ломы.
• Анкеровка и другие варианты фиксации плит выполняются после установки всей конструкции перекрытия.

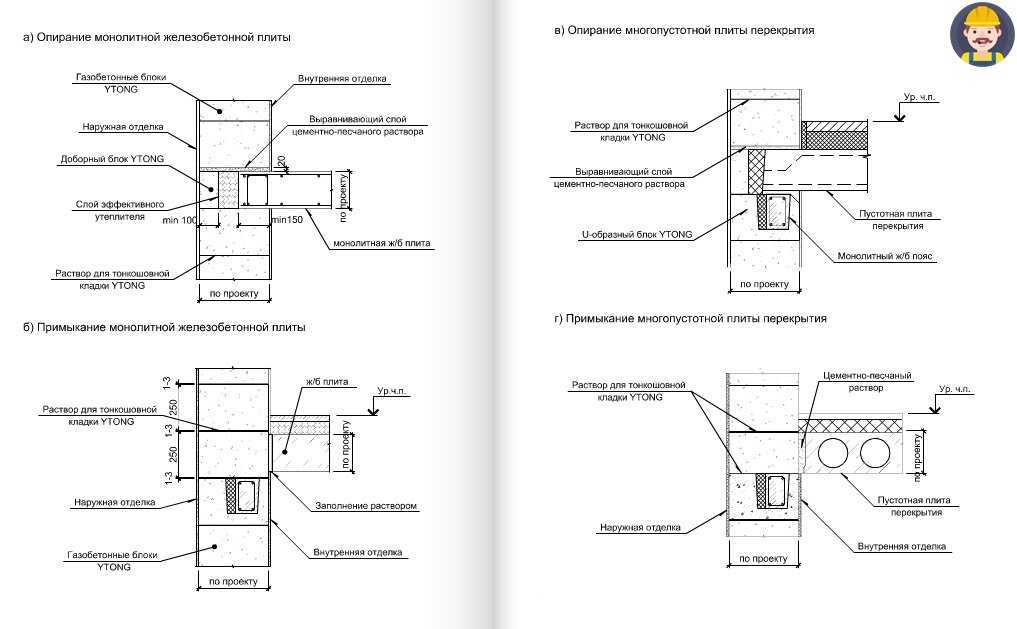

Важно! Опирание плит перекрытия на фундамент из монолитного бетона или железобетонных блоков должно быть не менее 6,5 см. На фундамент, выровненный кирпичной кладкой, опирание должно составлять 12,5 см (длина кирпича). Если позволяет ширина фундаментной ленты, параметры опирания можно увеличить до её середины.

Заделка торцов пустотных плит

Пустоты выполняют ряд важных функций, например, сокращают расход бетона при изготовлении и способствуют снижению веса изделия без потери его прочности. Но самая важная особенность пустот – придание плитам теплоизоляционных свойств. Функцию теплоизолятора выполняет воздух в пустотах, но только при условии, что в торцах изделия будут закрыты от поступления воздуха. После укладки в пустоты плит закладывается утеплитель на глубину примерно 15 см, затем отверстия затыкаются бетонной пробкой либо просто заделываются цементно-песчаным раствором. Иногда эти работы выполняются заранее, до установки плит.

Устройство люка и других технологических отверстий в перекрытии

Иногда, перекрывая фундамент, необходимо оставить в перекрытии лаз или люк в подвал.

Резать плиты – крайне нежелательный процесс, но при необходимости работы выполняются в следующем алгоритме:

• на поверхности наносится разметка;
• по разметке делаются надрезы болгаркой с диском по бетону;
• внутренняя арматура разрезается газорезкой;
• пробивается низ плиты.

Стоит помнить, что применение болгарки для резки напряжённой арматуры часто приводит к травмированию исполнителя.

Типичные ошибки

Ошибки при выборе материала, технологические дефекты при укладке, излишняя «экономия» застройщиков, непрофессионализм исполнителей – основные причины строительного брака с возможными крайне негативными последствиями.

Применение изделий с дефектами

Определяемые визуально небольшие трещины, возникающие после установки, как правило, не оказывают влияния и не характеризируют прочность изделия, — это плита начала работать.

Неглубокие трещины, образовавшиеся в процессе хранения или транспортировки, заделываются цементно-песчаным раствором – они также не критичны.

Важно! При наличии сквозных трещин изделие подлежит выбраковке.

Уменьшена глубина опирания плиты

При опирании изделия на расстояние ниже установленного стандартом нагрузка от плиты смещается к краю фундамента, армопояса либо кирпичной кладки. Это приводит к разрушению опоры с последующим обрушением.

Чрезмерно увеличена глубина опирания

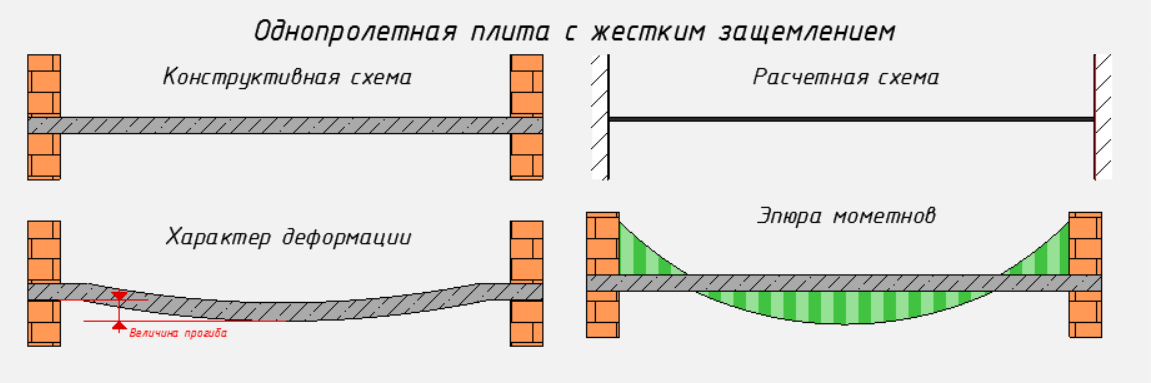

При значительном увеличении глубины опирания, плита защемляется в стеновой конструкции, начинает неправильно работать под воздействием нагрузок, в результате разрывая кладку стены.

Торец,  расположенный слишком близко к наружной поверхности стены, приводит к повышению теплопотерь дома.

Отсутствие или неправильное устройство анкеровки

Анкеровку, то есть перевязку плит со смежными конструкциями и между собой, иногда выполняют неграмотно, либо вовсе забывают о её необходимости. В результате снижается жёсткость перекрытия, становятся возможны риски подвижек перекрытий и стен. Устойчивость постройки в целом также снижается, возникает риск разрушения при малейшем сейсмическом воздействии.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

• крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
• соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
• плита/стена – Г-образный анкер с загибом 30 – 40 см;
• продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

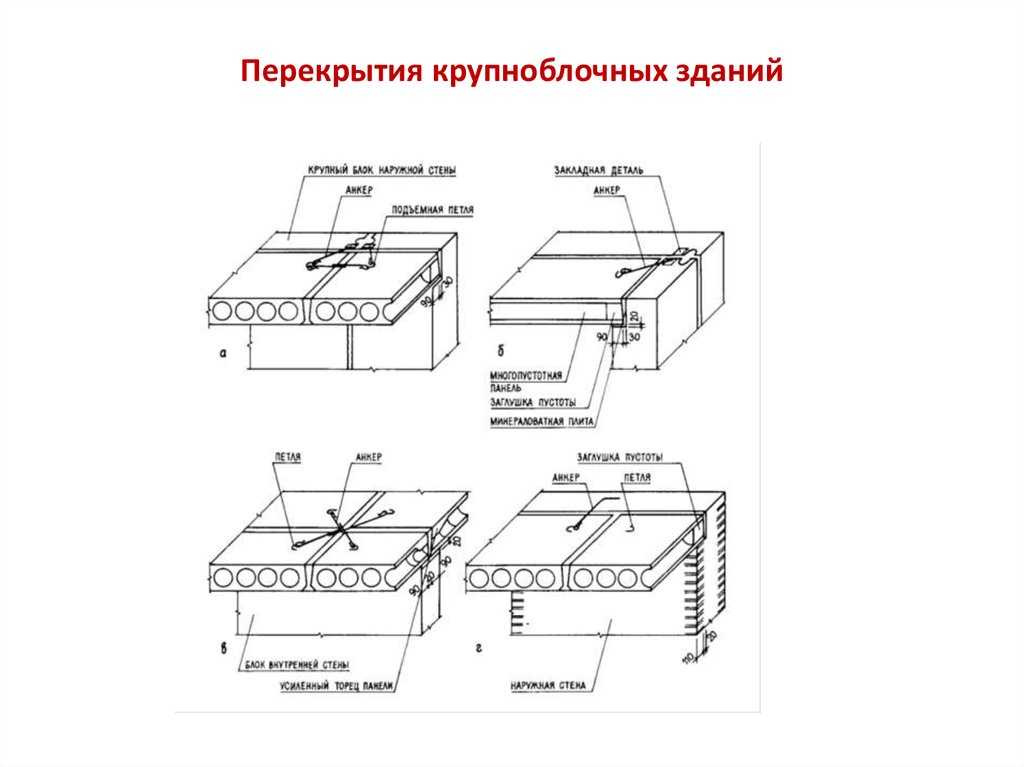

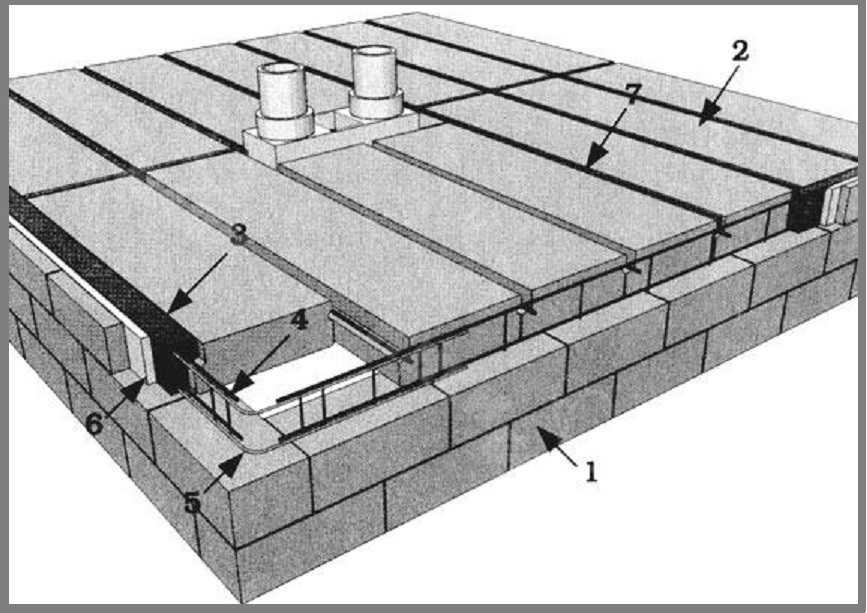

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам.

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Теплоизоляция стыков

После укладки плиты периметр фундамента выравнивают кирпичной кладкой. Этот материал по умолчанию является мостиком холода, поэтому необходимо уложить между ним и плитой перекрытия бруски экструдированного пенополистирола или минеральной ваты. Лишь в этом случае теплопотери сквозь пол будут минимальными.

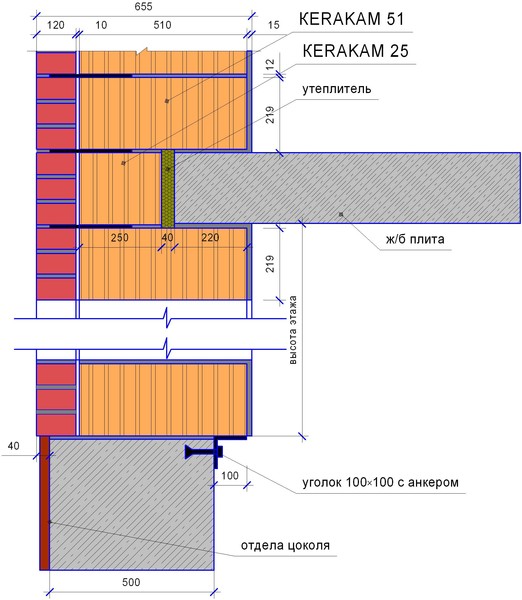

Схема утепления торцов плит перекрытия.

Допускается использование цельных полос по всей длине стены, сборных из кусков утеплителя. При наличии щелей необходимо заполнить их монтажной пеной, характеристики которой практически аналогичны указанному теплоизолятору.

Заделка стыков

Вышеуказанная теплоизоляция необходима исключительно по наружному периметру плит перекрытия. Однако ж/б изделия имеют конусные продольные грани, поэтому между ними остаются швы. Кроме того, ширина внутренних несущих стен обычно бывает больше опорных поверхностей двух соседних плит. В первом случае продольные стыки плит перекрытия достаточно заполнить раствором М100. Во втором варианте необходимо замонолитить участок, связав между собой плиты и фундамент. Для этого можно использовать товарный бетон класса B12,5 и выше.

Внимание! На участках внутренних несущих стен ленточный фундамент может содержать вентиляционные каналы, идущие из подземного уровня. Перед укладкой смеси на этом монолитном участке необходимо предварительно выполнить кладку для продолжения каналов в следующий этаж.

Указанная технология позволяет уложить на фундамент плиты ПК с минимальными затратами времени без снижения прочности горизонтального диска перекрытия. При этом обеспечивается жесткая связь с несущими стенами, гарантирована безопасность жильцов во время стихийных бедствий.

Как правильно укладывать плиты перекрытия на фундамент

28 Декабрь 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
3680

Плиты перекрытия

Одним из этапов строительства дома является укладка плит перекрытия на фундамент. Чаще всего к работам такого плана приступают после полного созревания бетона, которым заливали коробку основания. Плиты перекрытия могут одновременно выступать в качестве потолка подвального помещения и пола основного строения. Для тех, кто далек от темы строительства, может показаться, что процесс не представляет особой сложности. Однако опытные специалисты утверждают, что каждый строительный процесс имеет свои тонкости и нюансы, о которых следует знать. Это поможет правильно и качественно выполнить укладку плит и избежать основных ошибок, которые могут стать причиной серьезных неприятностей в процессе эксплуатации дома.

• Правила укладки плит перекрытия
• Последовательность монтажных работ
• Обвязка плит арматурой
• Корректировка размеров плиты перекрытия
• Поперечный разрез
• Продольный разрез
• Способы перекрытия больших проемов без плит
• Как вырезать люк в железобетонном перекрытии

Правила укладки плит перекрытия

Укладка плит перекрытия на фундамент является достаточно важным шагом, который требует точности и внимания. Поэтому необходимо знать и выполнять основные правила этого процесса:

• Укладывать железобетонные плиты рекомендуется на предварительно выровненные верхние части фундамента. Незначительные перепады компенсируются бетонной стяжкой, отклонения более 5 см требуют выравнивания кирпичной кладкой или армирующим поясом, залитым в опалубку.
• Если плиты укладывают на железобетонное основание, то нахлест должен составлять не меньше 6 см. Если в качестве опоры выступает кирпичная кладка, то опираться плиты должны на 12,5 см.
• Непосредственно перед укладкой необходимо заделать пустоты в торцевых частях плиты. Для этой цели можно использовать куски утеплителя, а поверхность замазать цементным раствором. Выполнение таких действий повышает прочность конструкции.
• Очень важно правильно определить верхнюю и нижнюю часть плиты, так как от этого зависит прочность и надежность перекрытия. Дело в том, что нижняя поверхность плиты подвергается большему растяжению, поэтому в процессе изготовления эту часть армируют сильнее. Верхняя часть наоборот сжимается, следовательно, усиленного армирования не требует. Отличить верх плиты от ее низа можно по внешнему виду. Нижняя поверхность отличается гладкостью, так как для изготовления используются формы с гладкими стенками. Верх плиты более шершавый из-за контакта бетона с воздухом.
• Крайние плиты укладывают с опорой на две противоположные стороны, боковая часть заделывается в дальнейшем с использованием разных методов.
• Фундамент под плиты рекомендуется промазывать слоем бетонного раствора около 2 см. предотвратить его выдавливание помогут прутья арматуры, уложенные по центру вдоль бетонной ленты.
• Выравнивать положение плиты в процессе укладки рекомендуется с помощью металлического лома. Лучше всего, если работу будет выполнять несколько человек.

к оглавлению ↑

Последовательность монтажных работ

Кроме выполнения правил укладки плит перекрытия необходимо соблюдать определенную последовательность в работе:

Монтажные работы

1. Вначале необходимо заполнить пустоты железобетонных плит в тех местах, которые будут опираться на фундамент.
2. Далее на участки фундамента, которые будут соприкасаться с плитами перекрытия, наносится бетонный раствор марки не ниже М100.
3. Теперь можно приступать к непосредственной укладке плит перекрытия на фундамент. При этом важно не переворачивать плиты, чтобы не допустить перелома элементов из-за неправильной установки.
4. Монтажные работы должны выполнять 3-4 человека. Один рабочий с помощью специального стропа, состоящего из четырех ветвей, закрепляет плиту на крюке строительного крана. Для удобства на плитах имеются специальные монтажные петли. Еще двое рабочих регулируют рабочий процесс, укладывая плиту в проектное положение. Они же выполняют открепление стропа. При отсутствии зрительного контакта между крановщиком и рабочими привлекают дополнительного человека, который будет подавать команды крановщику. В процессе укладки необходимо следить за плотным прилеганием плит друг к другу.

к оглавлению ↑

Обвязка плит арматурой

Для придания большей жесткости получившейся конструкции следует воспользоваться эффективным способом укрепления.

Для работы на этом этапе понадобятся следующие материалы:

• Стальная проволока сечением 3-5 мм.
• Гладкая арматура диаметром 10 мм.
• Г-образный анкер, имеющий загиб 30-40 см.

Арматуру продевают в монтажные петли, за которые зацепляли строп, а места связки закрепляют сваркой.

Армирование плит перекрытия выполняется по следующей схеме:

Обвязка плит арматурой

• Крайние плиты связываются по диагонали с помощью проволоки.
• Соседние панели – перемычками из гладкой арматуры.
• Соединение плиты со стеной армируется Г-образными анкерами, которые располагают с шагом в 2-3 метра вдоль стены.
• Места соединения плит, опирающихся на внутреннюю перегородку, армируются с помощью гладкой арматуры.

к оглавлению ↑

Корректировка размеров плиты перекрытия

Уменьшение длины или ширины железобетонной плиты нельзя назвать редким явлением, так как точно подобрать материал практически невозможно. Для изменения размеров плиты необходимо обрезать ее вдоль или поперек.

Поперечный разрез

Поперечный срез делает железобетонную плиту короче на определенную величину. Для этого необходимо сделать следующее:

Поперечная резка плиты

1. Отметить мелом или маркером линию отреза.
2. Уложить плиту на подкладки на земле, при этом подкладка должна точно совпадать с линией реза. Это необходимо для более удобной рубки материала.
3. Сделать надрез верхней части плиты с помощью болгарки или диска по бетону.
4. Далее нужно сделать несколько ударов кувалдой или кулачком в месте расположения пустот. Следует акцентировать внимание на ударах, чтобы они приходились в пустоту, а не в ребро. В этом случае достаточно будет 3-4 ударов. Аналогичным способом пробиваются все пустоты в плите.
5. После этого требуется сбить ребра, для чего по ним бьют кулачком с боку.
6. Пробив пустоты и сбив ребра, приступают к пробиванию нижней части и освобождению прутьев арматуры.
7. Очищенные прутья разрезают с помощью болгарки.

к оглавлению ↑

Продольный разрез

Для уменьшения ширины плиты перекрытия необходимо прорубить изделие вдоль. Этот процесс немного легче, но времени может потребоваться намного больше. Объясняется это следующим: длина плиты чаще всего составляет 6 метров, а ширина – не больше 1,5 метров.

В принципе выполняются аналогичные работы. Болгаркой прорезают верхнюю часть, а затем с помощью кулачка пробивают плиты над пустотами. Далее ломом пробивают нижнюю часть плиты через всю длину. В случае попадания на пути прутьев арматуры делают рез болгаркой.

к оглавлению ↑

Способы перекрытия больших проемов без плит

Очень часто в процессе укладки плит перекрытия на фундамент можно столкнуться с ситуацией, когда остается не перекрытым большое пространство, а рубить плиту нет желания или возможности. В этом случае можно воспользоваться двумя способами.

Первый способ считается более простым и подразумевает выполнение следующих действий:

• Определить примерное расстояние, которое останется без перекрытия, и разделить его пополам.
• При укладке первой плиты отступить от края полученное значение.
• Выполнить укладку остальных плит. По окончании работы можно увидеть, что последняя плита также не доходит на такое же расстояние.
• Далее пространство между плитами и стенами заполняют шлакоблоками, устанавливая их торцевой частью к плите перекрытия. В процессе укладки нужно следить, чтобы отверстия в блоках смотрели вбок.

Перекрытие больших проемов

Второй способ требует концентрации внимания и больших трудовых затрат. Процесс предполагает равномерное распределение плит по всей перекрываемой площади. Для этой цели также следует определить расстояние, которое останется незакрытым, и разделить его на количество предполагаемых промежутков между плитами.

Заделываю такие промежутки следующим образом:

• Между плитами подвязывают доску, которая будет выступать в роли опалубки.
• Между плитами монтируют прутья арматуры.
• Заливают пространство бетонным раствором.

к оглавлению ↑

Как вырезать люк в железобетонном перекрытии

Люк в железобетонной плите перекрытия может потребоваться в разных ситуациях. Подходить к вырезанию любого отверстия в потолочном перекрытии нужно очень осторожно. Наиболее безопасным и простым является следующий способ:

• Болгаркой сделать надрезы верхней части плиты.
• С помощью автогена разрезать арматуру.
• Пробить нижнюю часть плиты.

Прутья арматуры также можно разрезать болгаркой, проявив при этом большую осторожность. Дело в том, что в процессе резки диск болгарки может быть зажатым между концами арматуры. Это доставит очень много неприятностей. Поэтому рекомендуется сделать небольшой надрез, и ударить по месту реза кувалдой.

Укладка плит перекрытия – это очень ответственный момент, который требует много сил, внимания и терпения. Однако соблюдая правила монтажа и последовательно выполняя все действия, можно самостоятельно осуществить подобный процесс.

Подготовка бетонной плиты | Keen’s Buildings

14 октября 2021 г. По строительству • Сделай сам Навес для автомобиля • Строительство • Гараж • Обустройство дома 0 комментариев

Стабильная, прочная бетонная плита необходима для создания ровной наружной поверхности, такой как подъездная дорога, а также для безопасного возведения любых типов сооружений, включая амбары, складские помещения и навесы для автомобилей. Если вы не уложите бетон должным образом, вы рискуете повредить структуру, которую вы на нем размещаете, и снизить качество и срок службы вашей плиты. Чтобы сохранить вашу собственность в первозданном виде и обеспечить безопасность каждого, вот что вам нужно знать о подготовке земли для бетонной плиты на вашей собственности.

Определение надлежащей глубины

В первую очередь вам необходимо определить и подготовить место, где вы планируете установить плиту. Вы должны выяснить размеры плиты, включая ее глубину. Если вы хотите, чтобы плита была на одном уровне с окружающей землей, вам придется копать землю, чтобы уплотнить почву, и заложить основание, прежде чем положить ее.

Правильная глубина зависит от высоты вашей плиты, местного климата, состояния почвы и того, для чего вы планируете использовать плиту. Кроме того, могут быть правила, регулирующие не только глубину основания, в зависимости от того, где вы живете, но также могут быть законы, предписывающие новое строительство в вашем районе. Обязательно соблюдайте эти правила и получите все необходимые разрешения или лицензии перед началом работы.

Вам, вероятно, придется копать на несколько дюймов, а возможно, и на полфута. Стоит поговорить с профессионалом в вашем районе, который может дать рекомендации на основе вашей почвы и знаком с любыми местными законами.

Как только вы узнаете, как глубоко копать, можете начинать копать. Убедитесь, что вы выкопали участок с правильными размерами и что дно вашей ямы гладкое. Используйте дополнительную грязь или почву, чтобы заполнить любые канавки. Это сделает землю как можно более ровной, чтобы она могла поддерживать любую конструкцию, которую вы поместите поверх плиты.

Увлажнение земли

Далее вам нужно увлажнить почву. Рыхлая, сухая грязь не станет хорошей основой для плиты или основания, которое находится под ней. Вы можете использовать садовый шланг с прикрепленной насадкой, чтобы получить равномерный легкий спрей на грязь.

Чтобы проверить, соберите горсть земли и сожмите ее в шар. Когда он держит форму, грязь достаточно влажная. Если он разваливается в руке, то нужно добавить еще воды.

Конечно, грязь тоже не может быть слишком влажной. Если вода начинает скапливаться над почвой, вероятно, она слишком влажная. Вам придется подождать, пока он высохнет, прежде чем приступить к реализации вашего проекта.

Укладка основания

Прежде чем укладывать бетонную плиту, необходимо уложить основание. Прочное основание защищает бетон от оседания грязи, стока воды и других природных опасностей. Хотя все наружные светильники подвержены естественному износу, бетон будет разрушаться и разрушаться быстрее, если его не поддерживать.

При этом вам не нужна сталь, высококачественная древесина или что-то особенно причудливое для вашей базы — только щебень или гравий. Вам понадобится гравий разных размеров, чтобы построить надежный фундамент и дополнительно помочь с дренажем. Точное количество гравия, которое вам нужно, опять же, зависит от ваших почвенных условий, климата и того, как вы будете использовать плиту; обязательно используйте количество, которое соответствует вашим потребностям.

Получив гравий, просто положите его как можно ровнее в вырытую яму. Вам, вероятно, придется работать, добавляя слои по одному, пока вы не закончите свою основу. Вы всегда можете обратиться к профессионалу, чтобы убедиться, что вы делаете это правильно, если вы не знакомы с процессом.

Уплотнение каждого слоя основания

Начав с самой почвы, найдите время, чтобы утрамбовать каждый слой основания. Уплотнение почвы уменьшает количество пор, которые воздух и вода могут занять в грязи, делая ее более плотной и более стабильной для строительства.

Используйте ручную или механическую трамбовку, чтобы утрамбовать саму грязь. Когда ваши следы почти незаметны или вы не можете проткнуть почву острым инструментом, грязь полностью уплотнилась.

Затем начните работу над основанием из гравия. Как правило, вы не должны укладывать более двух дюймов гравия перед уплотнением этого слоя. После того, как каждый слой станет ровным и полностью утрамбованным, можно добавлять следующий. Повторяйте этот процесс, пока не закончите свою базу.

Сборка бетонной опалубки

Закончив фундамент, можно приступать к заливке бетона. Создайте надежную опалубку, которая указывает, где и на какую глубину необходимо залить бетон. Опалубочные доски помогут вам очертить соответствующую область и сохранить вязкий бетон должным образом, пока он схватывается.

Разместите колышки через каждые несколько футов вдоль опалубочных досок для дополнительного усиления. Прикрепите их к доскам формы с помощью винтов, а не гвоздей, чтобы все было правильно выровнено. Если они превышают верхнюю часть доски опалубки, удалите верхние части стоек, чтобы они были заподлицо с остальной частью опалубки. Таким образом, они не будут мешать бетону при его заливке и выравнивании поверхности.

Не забудьте покрыть опалубку каким-либо разделительным составом, например, силиконовым каучуком или даже растительным маслом. Это значительно облегчит снятие опалубки после заливки бетона.

Армирование арматурой

Даже хорошо сконструированная опалубка нуждается в усилении, если она собирается выдержать воздействие бетона. Разместите арматуру в сетке по всей площадке. Используйте стяжки из арматуры, чтобы соединить детали. Чтобы обеспечить правильную посадку, вы также можете использовать пилу для арматуры, чтобы создать более мелкие детали, или сгибатель арматуры, чтобы придать ей соответствующую форму.

Вы также можете использовать стулья, чтобы поднять арматуру над фундаментом. Это гарантирует, что он останется ровным, но может не сработать, если вам нужно использовать тачки или привезти на место другое оборудование. Будьте особенно осторожны, если вы поднимаете арматуру; все это слишком легко споткнуться.

Заливка бетона

Выполнив все необходимые действия, можно заливать бетон. Вы можете сделать это самостоятельно, так как товарный бетон можно найти во многих строительных магазинах, или нанять профессионала. Самодостаточность важна, особенно если вы любите делать свои проекты своими руками, но не стесняйтесь обращаться за профессиональной помощью для этой части процесса.

Если вы используете товарный бетон, максимально точно следуйте предоставленным инструкциям. Залейте бетоном подготовленное пространство. Используйте прямую доску для стяжки или разглаживания верхней части бетона, пока он еще влажный.

Опять же, внимательно следуйте инструкциям, ожидая затвердевания бетона. Хотя бетон обычно схватывается в течение двух дней, вам, вероятно, придется держать его влажным или накрывать пластиком в течение нескольких недель, пока он не достигнет полной прочности. Идите вперед и снимите раму, когда бетон затвердеет, и это будет безопасно.

Строительство на плите

Когда пройдет достаточно времени, вы сможете использовать плиту по назначению. Если это будет подъездная дорожка или фундамент вашей открытой жилой зоны, то ваша работа сделана. Если вы планируете разместить на плите какое-либо строение, особенно живое, например, крошечный дом или амбар, то ваша работа только начинается.

Вложите столько же сил и энергии в создание своей конструкции, сколько вложили в саму плиту. Работа над проектами такого типа может быть утомительной, но, в конце концов, они того стоят.

Бетонные плиты | Руководство из 7 шагов Руководство по укладке и установке

Если вы укладываете бетонные плиты впервые, задача может показаться немного сложной. Тем не менее, команда Concrete Flooring Solutions разработала руководство из 7 шагов, которое поможет как новичкам, так и плотникам-любителям, а также профессионалам с легкостью укладывать бетонные плиты.

Как вы, наверное, знаете, укладка любого типа бетона — задача, требующая терпения, усердия и осторожности. Один неверный шаг может привести к краху вашего проекта и даже стоить вам небольшого состояния.

Наше руководство поможет вам пройти через все этапы укладки бетонных плит, от понимания того, как делать бетон, до эффективных методов заливки и инструментов, которые помогут вам завершить ваш проект для достижения прочного и долговечного результата.

Помните о безопасной работе

Работа с бетоном – непростая задача, у вас должен быть некоторый опыт за плечами, и вам понадобится по крайней мере еще один человек, который поможет вам в работе. Бетонирование является чрезвычайно трудоемкой работой и требует терпения и самоотверженности для достижения оптимальных результатов.

Вот наш список рекомендуемого защитного снаряжения при работе с бетоном:

• Защита глаз (очки)
• Одежда, закрывающая руки и ноги во избежание брызг бетона
• Резиновые сапоги, если вам нужно пробираться через бетон
• Перчатки, так как ваши руки будут контактировать с бетоном

Необходимые инструменты:

• Циркулярная пила
• Молоток
• Уровень
• Монтировка
• Защитные очки
• Рулетка

Материалы:

• диам. арматура
• Пластик толщиной 6 мил
• Анкерные болты
• Бетон
• Дуплексные гвозди
• Формовка пиломатериалов
• Пакуемый наполнитель
• Вязальная проволока

Дополнительно :

• Небольшой опыт работы в сфере «сделай сам» приветствуется
• Если возможно, найдите кого-нибудь с опытом, чтобы помочь вам в вашем проекте

Также рекомендуется начинать укладывать что-то маленькое, например, патио в саду, прежде чем приступать к более крупным проектам, таким как подъездные пути.

Основная часть работ по изготовлению новой бетонной плиты своими руками приходится на земляные работы и строительство опалубки. Если вам нужно выровнять участок с уклоном или внести много насыпи, наймите экскаватор на день, чтобы помочь подготовить участок. Затем рассчитывайте потратить день на изготовление форм и еще один на заливку плиты.

Сколько стоит цементная плита?

Ну, это зависит от нескольких факторов, таких как тип бетона, который вы используете, насколько велика площадь и собираетесь ли вы нанимать экскаватор. Вы можете рассчитывать заплатить от 1000 до 2000 фунтов стерлингов подрядчику по бетону, который зальет плиту размером 16 x 20 футов; но опять же, это зависит от многих факторов, в том числе от структуры ценообразования конкретной компании (работа, инструменты и т. д.).

Самостоятельное выполнение задачи по укладке бетонной плиты может сэкономить вам небольшое состояние, но также приятно знать, что наша команда готова помочь с любым коммерческим проектом, если вам это потребуется.

Этап 1: Подготовка

Первым шагом при укладке бетона любой формы является подготовка площадки. В некоторых случаях вам может потребоваться разрешение на строительство внутреннего дворика, об этом вы можете поговорить с местным строительным отделом. Также стоит выяснить, проходят ли у вас какие-либо трубы или водопровод под участком, который вы хотите забетонировать. Вы можете сделать это с помощью радиооборудования обнаружения.

Вам нужно будет измерить от линии участка, чтобы точно расположить плиту параллельно ей. Затем поместите четыре колышка по углам плиты, это поможет вам запомнить, где будет располагаться плита. После того, как местоположение плиты было отмечено, вам нужно использовать линейный уровень и веревку, чтобы проанализировать, насколько наклонен грунт. Это важно для обеспечения ровного основания для укладки ваших плит, неровное основание приведет к растрескиванию бетонных плит, смещению их со своего места и, как правило, к потере структурной целостности.

Чтобы выровнять почву, вы можете копать на более высокой стороне склона, добавляя подпорную стенку, чтобы удерживать почву на месте, или перемещать почву в нижнюю часть, это полностью зависит от вас и ваших ощущений. максимально комфортно делать.

Знание своих почв

Если вы строите на песчаной почве, это хорошая новость, так как песчаная почва обычно не имеет повышенного риска растрескивания в результате колебаний содержания воды в окружающем грунте.

Для глинистой или суглинистой почвы вам нужно будет освободить место примерно для 6-8 дюймов уплотненного гравия, который будет вставлен под ваш бетон. Для земли с более чем несколькими дюймами грязи вы можете нанять экскаватор, чтобы избавиться от лишней почвы.

Шаг 2: Создание прочного ровного фундамента для установки бетонных плит

После того, как вы подготовили место, следующим шагом будет выбор досок. Ниже мы пометили несколько примеров того, какие доски лучше всего работают в определенных областях:

• Гаражи и навесы – 2 x 12 досок с плитами толщиной 5 дюймов
• Проезжие части (без утолщенных кромок) – 2 x 6 досок

Если вы обнаружите, что длины досок недостаточно для выполняемой вами работы, вы можете объединить доски вместе. Это делается путем надевания скобы на соединение и проверки того, что все выровнено и заподлицо, прежде чем накладывать скобу на соединение.

Для этого отрежьте боковые доски на 3 дюйма длиннее, чем длина плиты, а затем отрежьте торцевые доски по ширине плиты. Вот здесь и приходят на помощь 17 гвоздей с двойной головкой; используйте их, чтобы соединить доски опалубки и прикрепить распорки. Наконец, используйте молоток, чтобы вбить колышки в формы.

Предупреждение: убедитесь, что вы используете очень прочную распорку, чтобы гарантировать, что при заливке бетона он не сдвинет доски с места. Это приведет к тому, что ваши плиты будут иметь изогнутый край, и это чрезвычайно трудно исправить. Чтобы этого не произошло, разместите 2 х 4 стейка и 2 х 4 кикера через каждые 2 фута вдоль доски, чтобы обеспечить дополнительную поддержку. Кикеры в основном помогают стейкам изгибаться наружу (что может привести к искривлению пластин).

Установка плат

Вам понадобится веревка каменщика (очень прочная веревка), чтобы натянуть ее вдоль верхнего края опалубки. Обязательно дважды проверьте, чтобы фигурные скобки совпадали со строкой. Затем отрегулируйте распорки, чтобы доски опалубки были прямыми, а затем обрежьте колышки так, чтобы верхняя часть стоек была чуть ниже верхней части опалубки.

Затем возьмите кикеры и вбейте их в землю под углом, прибив верхнюю часть кикеров к кольям. Для песчаной или рыхлой почвы вам нужно будет вырезать и выровнять кикеры и пробить небольшой тонкий стейк, чтобы удерживать кикер на месте.

Когда они будут на месте, поместите третью доску формы рядом с первой. Подождите, пока вы вытащите и утрамбуйте насыпь, прежде чем размещать четвертую сторону.

В помощь при выравнивании: для идеального выравнивания досок опалубки оставьте одну из них немного выше, когда будете забивать ее на стойку. Это означает, что вы можете отрегулировать уровень, осторожно постукивая по колу (молотком), пока не достигнете желаемого уровня.

Шаг 3. Соберите основу и упакуйте ее

Для прочного фундамента необходимо обеспечить эффективный дренаж основания. Вода, которая не впитается, может привести к трещинам и движению в бетонных плитах, и это может потребовать времени и денег для устранения. Если у вас песчаная почва, это означает, что вам не придется добавлять слой гравия из-за свойств поглощения песка. Те, у кого нет песчаной почвы, должны будут добавить гравий.

Теперь, когда ваши формы на месте, вы можете сделать точную оценку того, сколько заполнения вам потребуется. Это можно сделать, отмерив верхнюю часть форм от земли с помощью веревки. Вам нужно будет сделать это примерно четыре раза, чтобы получить среднюю оценку заполнения. Глубина будет использоваться, чтобы узнать, сколько кубических ярдов требуется для нужного количества заполнения.

В качестве наполнителя можно использовать бетонный щебень, так как он обладает хорошими поглощающими свойствами и, прежде всего, хорошо дренирует.

Укладка наполнителя: При укладке наполнителя убедитесь, что его толщина не превышает 3 дюймов, и утрамбуйте все слои виброплитой (их можно взять напрокат). Вам нужно будет оставить траншею глубиной 12 дюймов и шириной 12 дюймов, чтобы учесть утолщенный край.

Этап 4: Усиление перекрытий стальными стержнями

Большинство, если не все бетонные работы требуют армирования, чтобы уменьшить угрозу трещин и в целом сделать площадку более прочной и долговечной. В Concrete Flooring Solutions мы используем композитный металлический настил для облицовки наших коммерческих работ. На самом деле композитный металлический настил в настоящее время является наиболее часто используемой арматурной конструкцией почти во всех коммерческих зданиях. Однако для небольших домашних работ вы можете использовать стальные армированные стержни для усиления своих плит.

Мы рекомендуем вам нанять профессионального подрядчика по бетону для укладки арматуры, так как это очень трудоемкая задача и требует опыта работы. Однако вы можете поставить стержни, которые можно купить практически в любом домашнем магазине (например, B&Q, Wickes и т. д.). Вам также понадобятся стяжки и инструмент для скручивания проволоки, чтобы соединить стержни; это то, что ваш подрядчик может сделать в случае необходимости.

Обрезка прутков

Если вы решите обрезать прутки, вам понадобится нож для резки металла или что-то подобное, чтобы аккуратно обрезать прутки до нужного размера и формы. Затем вам нужно будет согнуть стержни, чтобы они соответствовали периметру, это делается путем слияния стержней вместе (вы можете перекрывать их примерно на 6-10 дюймов) и закреплять их проволокой вокруг их соединения / перекрытия. Для дополнительной поддержки вы можете привязать стержни к кольям.

Затем вырежьте и разложите куски в виде сетки в центре шириной 4 фута, соединяя точки пересечения так, чтобы, когда вы натягиваете сетку на центр бетона, когда вы заливаете на нее плиту.

Учитывайте погоду

Бетон высыхает быстрее в жаркую погоду, поэтому, если вы заливаете в жаркую погоду, лучше разделить плиту посередине, а затем заливать половинки в разные дни. Это означает, что вы распределяете свою рабочую нагрузку на несколько дней, сосредотачиваясь на одной плите за раз. Не забудьте снять водолаз перед тем, как начнете наливать вторую половину.

Шаг 5: Подготовка к работе с бетоновозом

В большинстве случаев для заливки бетона в нужное место вам потребуется бетоновоз. Крайне важно, чтобы все было подготовлено и готово к прибытию грузовика, чтобы не задерживать заливку.

Здесь подготовка приносит свои плоды. Если вы подготовились должным образом, ваши бетонные формы должны быть квадратными, ровными и способными выдерживать заливку бетона. Если вы работаете с большими плитами, убедитесь, что есть место для грузовик, чтобы эффективно подтянуть и залить бетон в нужное место. Делайте это в дни, когда не слишком жарко или холодно, чтобы избежать быстрого затвердевания и оттаивания в более холодные дни.

Простой способ рассчитать необходимый объем бетона — следовать следующей простой формуле:

• Длина x ширина x глубина (футы) = кубические футы

Чтобы узнать необходимое количество бетона в ярдах, разделите полученную сумму на 27, а затем прибавьте 5% для расчета количества ярдов. Важно связаться с выбранной вами компанией по производству готовых смесей по крайней мере за день, чтобы объяснить, что вам нужно, и тип проекта, который вы выполняете.

Это действительно важная часть процесса, так как подрядчик, которому вы позвоните, даст полезный совет, который действительно ускорит проект. Не стесняйтесь задавать им любые вопросы о вашем проекте для получения экспертного совета.

Шаг 6. Заливка бетона

Когда приедет грузовик, обязательно залейте бетон в самые дальние формы, чтобы он успел застыть, и вам не пришлось двигать грузовик туда-сюда. Вы можете залить бетон в тачку для удобства транспортировки. Просто убедитесь, что вы наливаете его быстро, чтобы консистенция не пошатнулась или, что еще хуже, не застыла.

При заливке бетона постарайтесь уложить его в окончательное место, размягчить и разгладить с помощью лопаты с квадратной головкой (не круглой, так как это оставит изогнутые следы на поверхности). Во время работы обязательно поднимайте арматурный стержень, располагая его посередине бетонной плиты. После того, как бетон был заменен в формах, начните сглаживать его стяжкой. Это упрощается, когда другой человек осторожно толкает бетон перед выдвижной плитой, чтобы убедиться, что весь бетон используется и сглаживается на месте. Не бойтесь делать несколько проходов стяжкой, вам не нужно перемещать огромные объемы бетона за раз, это легко!

После того, как вы закончите стяжку, используйте плавательный круг. Поплавки Bull идеально подходят для сглаживания и устранения любых следов, оставшихся от виброрейки. Это также помогает заполнить пропущенные пробелы и в целом создать ровную, гладкую поверхность. Будьте осторожны, чтобы не создавать впадины (участки бетона, выходящие за пределы правильного выравнивания), так как это повлияет на его структуру и уровень. Проведите поплавком по поверхности примерно три или четыре раза, слишком много, и вы начнете втягивать воду на поверхность, что повлияет на его структурную целостность.

Шаг 7. Нанесение гладкого покрытия

После того, как вы закончите плавать бетон, вода поднимется на поверхность. Это совершенно нормально, и важно, чтобы в этот момент бетон «вытекал», так как это часть процесса затвердевания. После того, как он затвердеет, вы можете продолжить доводку с помощью ручной терки. Хороший способ проверить, готов ли бетон к ручной заливке, — нажать большим пальцем на его угол, чтобы убедиться, что на нем не осталось следов.

Только когда бетон сможет выдержать ваш полный вес, вы можете начать нарезку канавок. Не вставайте на колени прямо на бетон, вместо этого используйте доску для коленей, чтобы распределить свой вес по поверхности. Нарезка канавок важна, потому что она размещает неизбежное усадочное растрескивание в этой канавке. Если бы канавка не была сделана, трещина появилась бы в случайном месте, которое иначе вы не были бы готовы сгладить. Где вы будете прорезать канавки, зависит от того, насколько велик ваш проект/плиты, но, как правило, прорезайте канавки на каждые 10 футов плиты.

Затем используйте терку, чтобы сгладить любые дефекты, оставленные кромкой, и неровности от бычьей терки. Чтобы получить по-настоящему более гладкую и плотную отделку, вы можете затирать теркой. Что это делает, так это сглаживает буквально все недостатки и обычно выполняется в более крупных коммерческих работах, таких как бетонирование склада или торгового помещения. Затиркой должен заниматься профессионал на тот случай, если вы в конечном итоге поцарапаете поверхность.

гребенчатая обработка следует за плавкой, чтобы обеспечить непосредственную отделку изнашиваемой поверхности. При правильном выполнении на бетоне соответствующего класса затирка оставляет гладкую, очень плотную поверхность. Он производится для складов и аналогичных больших площадей плит, но также может использоваться для отделки небольших плит.

Процесс затвердевания

Важно, чтобы после окончания троллинга участок оставался влажным, чтобы он застыл должным образом и достиг максимальной прочности. Вы можете сделать это, распылив на бетон отвердитель, который можно купить в любом хозяйственном магазине (например, B&Q и Wickes).
