Площадь кровли: Как рассчитать площадь крыши — скатной кровли, квадратуру крыши. Пример расчета площади кровли — Информационный портал города Мичуринска. Афиша

Содержание

Расчет количества точечных аэраторов для вальмовой крыши

В избранное

Зарегистрируйтесь, чтобы добавлять в избранное

12 комментариев

Нашли ошибку?

Точечные аэраторы.

Точечные аэраторы представляют собой сборные элементы, состоящие из герметизирующей проходки, защитной решетки и декоративно-защитного колпака. Точечные аэраторы могут устанавливаться как на готовую кровлю, так и в процессе ее монтажа. При этом элементы будут отличаться.

Аэратор, который устанавливается на готовое кровельное покрытие

Аэратор, который устанавливается при монтаже кровли

Расчет количества аэраторов

Точечный аэратор обслуживает примерно 10 м2 кровли, коньковый аэратор — до 25 м2.

Если на вальмовой крыши присутсвует конек, то на всю длину конька нужно установить коньковые аэраторы. Например, площадь кровли составляет 200 м2, при этом длина конька 3 м. Длина конькового аэратора 0,6 м, соответсвенно на конек уместится 5 аэраторов. 5х25=125 м2 — такую площадь кровли будут обслуживать коньковые аэраторы.

Теперь рассчитаем количество точечных.

200-125=75 м2 — эту площадь нужно вентилировать точечными аэраторами.

75/10=7,5=8 шт точечных аэраторов.

Итого:

На кровлю, площадью 200 м2 с коньком, длиной 3 м, необходимо 5 коньковых аэраторов и 8 точечных.

Аэратор КТВ ТЕХНОНИКОЛЬ

Подробнее

Коньковый аэратор ТЕХНОНИКОЛЬ

Подробнее

ТН-ШИНГЛАС Классик

Подробнее

ТН-ШИНГЛАС Мансарда

Подробнее

ТН-ШИНГЛАС Мансарда PIR

Подробнее

#SHINGLAS
#Вентиляция кровли
#Расчет аэраторов
#КТВ

Оцените эту статью

4.5
(5)

Автор статьи:

Андрей Когут

Специалист первой категории направления «Коттеджное малоэтажное строительство»

3314

Дата обновления статьи:

21 Декабря 2022

Автор статьи:

Андрей Когут

Специалист первой категории направления «Коттеджное малоэтажное строительство»

3314

Дата обновления статьи:

21 Декабря 2022

Оцените эту статью

4. 5
(5)

Расчет количества точечных аэраторов для вальмовой крыши

Содержание

Точечные аэраторы.
Расчет количества аэраторов

Не нашли ответ на свой вопрос? Напишите нам

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

E-mail *

Название организации

Комментарий *

^* — обязательное поле

Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.

Расчет кровли мансардной крыши в Тюмени

Один из лучших способов увеличения жилой площади дома – обустройство дополнительной комнаты (мансарды) на чердаке. Однако, в результате подобных работ конструкция сильно усложняется, а выполнить расчеты кровли самостоятельно весьма непросто.

Если высота потолка в мансардном помещении
стандартная, необходимо существенно увеличить высоту кровельного конька,
усилить стропильную конструкцию, а также изменить наклоны скатов. Все расчеты
можно выполнить вручную или на онлайн-калькуляторе.

Особенности монтажа мансарды

Прежде, чем выполнять
расчет мансардной крыши, следует ознакомиться с некоторыми особенностями
конструкции:

ломаная форма скатов. Чтобы максимально увеличить
«полезный» объем чердачного помещения, собирается ломаная конфигурация. В этом
случае может быть достигнута желаемая высота потолка без увеличения наклона
крыши;
большая площадь кровли. Площадь кровли существенно увеличивается
из-за высоты и крутизны конька. Как следствие – возрастают теплопотери, и
требуется утепление конструкции;
большой уклон. Значительный наклон скатов – явление,
характерное для мансардных крыш. Важно лишь правильно выполнить все расчеты и
подобрать материал. Также следует учитывать, что использование дополнительных
элементов сильно утяжеляет конструкцию.

Важно! Опытный специалист выполнить расчет лучше
любой, даже самой продвинутой программы-калькулятора. Это связано с
необходимостью учитывать множество факторов, таких как уклон, тип материалов и
многое другое. Лучше всего доверить расчет кровли мансардной крыши специалисту
компании «Солнце».

С чего начинать расчет

Чтобы определить угол
наклона боковых стропил, расстояние между досками обрешетки, а также
необходимое количество материала, выполняют расчет разными способами: по
формуле, в программе Excel или в онлайн-калькуляторе.

При определении площади
мансарды учитывают две составляющие:

Полезный объем.
Учитывается общая площадь подкровельного пространства с высотой потолков от 0,9
м. Важный нюанс – в этот показатель включают не весь объем помещения, а лишь
центральную его часть.
Глухие зоны. В данном случае учитываются углы между
перекрытиями, а также нижняя часть ската, где высота потолка существенно ниже
0,9 м.

Правильный расчет может
быть получен лишь в том случае, если заранее были определены ключевые
параметры. Так, для получения нужного показателя учитывают такие данные, как:

высота конька. С ее помощью можно определить самую
высокую точку крыши;

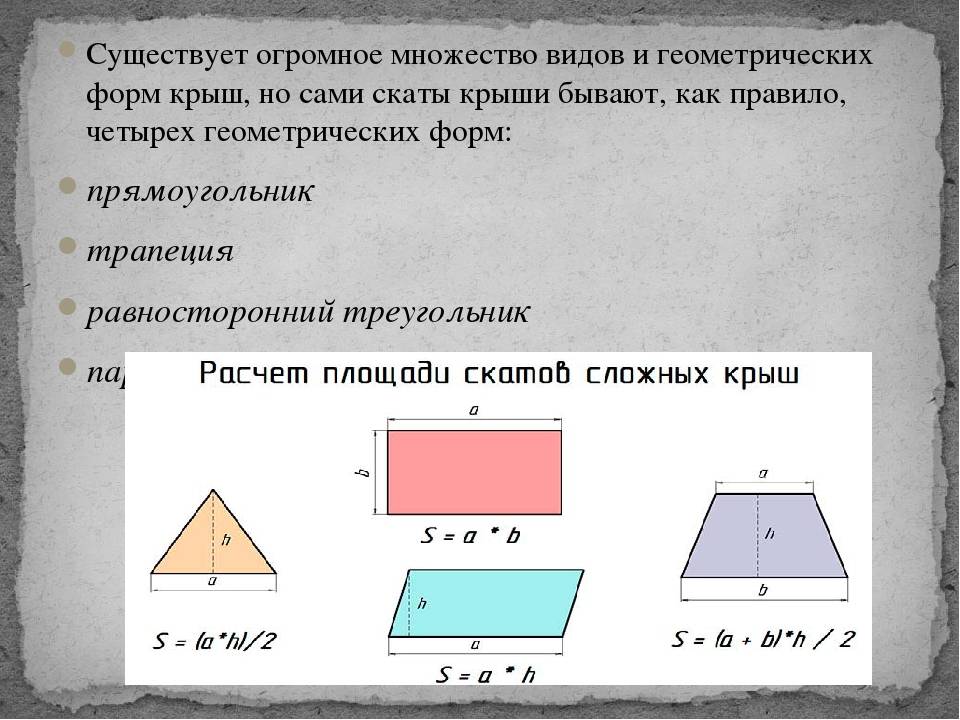

площадь кровли. Для получения показателя прямоугольных
скатов перемножают их ширину и длину. Если конфигурация сложная, для подсчетов
предварительно «делят» всю конструкцию на несколько более простых
геометрических фигур, и также перемножают;
вес кровли. Для расчета учитывают 1 м2 веса кровли, а
также стропильных элементов и гидро-, а также теплоизоляционного материала.

Рассчитывая вес и
параметры боковых и коньковых стропил, количество рядов обрешетки и другие
показатели, важно не ошибиться и проверить цифры, чтобы убедиться в их
достоверности. Лучше всего доверить работу специалисту с большим опытом – такой
подход позволит сэкономить на материале и избежать необходимости перекладывать
кровлю из-за неверных подсчетов.

Чтобы спланировать нужную
высоту мансардного этажа, следует учесть угол наклона скатов, который
рассчитывается по формуле:

H=Lпр*tgA,
где

H – высота кровли;

Lпр – половина длины
пролета;

A – угол наклона скатов.

Чтобы рассчитать длину
скатов и стропил, используют другую формулу:

Lc=H/sinA, где

H – высота кровли;

Lc – длина стропила;

А – угол наклона скатов.

В самостоятельных
расчетах очень легко допустить ошибку, если подставить неверный показатель, или
неправильно определить высоту кровли или длину стропил. Поэтому, перед началом
расчетов, рекомендуется проверить данные.

Как рассчитать площадь крыши вашего дома

При проведении работ на крыше точные измерения абсолютно необходимы.

Независимо от того, укладываете ли вы плитку, устанавливаете изоляцию и вентиляцию или устанавливаете водосточные желоба, вам необходимо правильно рассчитать цифры.

Но как это сделать?

Чтобы рассчитать площадь крыши дома с классической двускатной крышей (на которой две секции крыши встречаются посередине в форме перевернутой буквы «V»), все, что вам нужно, это два основных размера.

А в Roofing Superstore мы покажем вам, как обойтись без калькулятора площади крыши.

Давайте сразу.

Содержание:

Что нужно для расчета площади крыши
Как рассчитать площадь крыши здания

Что нужно для расчета площади крыши

Во-первых, вам понадобятся измерения длины вашей крыши . Это длина стены вашей собственности, на которой находится нижняя часть крыши.

Далее вам понадобится высота ската крыши . Это измерение отличается от высоты крыши, которая измеряется на вершине, где сходятся обе стороны.

Чтобы рассчитать площадь крыши с одной стороны, просто умножьте длину вашей крыши на высоту ската крыши. Если у вас есть эти размеры, уклон крыши не будет иметь значения.

Сказав это:

Большинство владельцев будут иметь доступ к этой информации из строительных планов, полученных при покупке собственности.

Но не стоит беспокоиться, если у вас нет плана строительства — местный совет сможет предоставить вам эту информацию.

Как рассчитать площадь крыши здания

Теперь, когда у нас есть все необходимые измерения, остается следующее простое уравнение:

Ширина крыши (м) x высота ската крыши (м) = площадь половины крыши (м²)

Возьмем следующий пример идеально квадратного дома с 76 м² площадь пола, скатная крыша 45° и высота крыши 2,35 м . Высота ската крыши 6,98м .

Обратите внимание на : Если вы пытаетесь рассчитать, сколько черепицы вам нужно, этот расчет предполагает отсутствие дымохода или другого участка крыши, не покрытого черепицей.

Длина крыши 8,7 м для этого квадратного дома, так как 8,7 м x 8,7 м составляет 76 м² (общая площадь). Высота ската крыши 6,98 м . Итак, для нашего примера площадь половины крыши такова – 8,7м х 6,98м = 60,73м² .

Поскольку это только половина крыши, нам нужно удвоить это число, чтобы найти всю площадь крыши ( 121,45 м² ).

С помощью приведенной выше информации можно определить, сколько изоляции вам может понадобиться, сколько вентиляционных отверстий на крыше вам нужно будет установить и сколько черепицы купить.

Если вы не уверены в чем-либо из вышеперечисленного или ваша крыша не является классической двускатной крышей, обратитесь к профессиональному установщику, чтобы принять взвешенное решение. Кроме того, свяжитесь с нашей линией поддержки по телефону 01752 692 760, и мы сможем помочь вам с расчетом.
