Плотницкий угольник: Плотницкий угольник (красный, 600х280 мм) SOLA ZWCA 600 56132001 — цена, отзывы, характеристики, фото

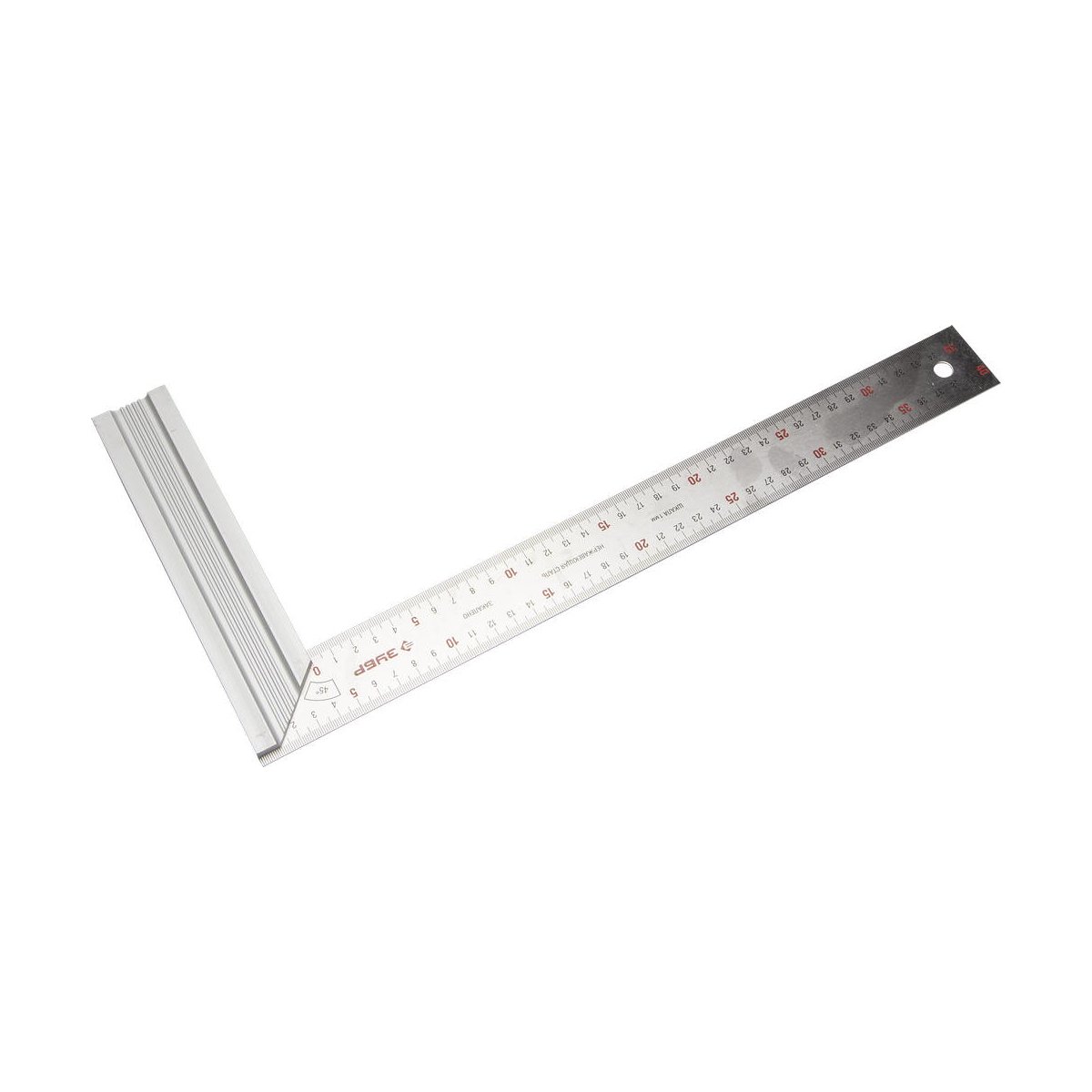

Плотницкий цельнометаллический угольник 300х200 мм ЗУБР ЭКСПЕРТ 3434-30 — цена, отзывы, характеристики, фото

Плотницкий цельнометаллический угольник 300х200 мм ЗУБР ЭКСПЕРТ 3434-30 — измерительный инструмент для выполнения разметочных работ, а также для проверки перпендикулярности конструкций. Эта модель выполнена из нержавеющей закаленной стали, с соблюдением всех требований ГОСТ 427-75, имеет цельнометаллическую конструкцию и длительный срок службы. Гравированная шкала нанесена с двух сторон, что увеличивает удобство использования угольника.

• Тип угольник разметочный
• Материал нержавеющая сталь
• Длина большей стороны, мм 300
• org/PropertyValue»> Длина меньшей стороны, мм 200
• Двусторонняя шкала да
• Габариты, мм 300х200х2

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,19

Длина, мм: 393
Ширина, мм: 2
Высота, мм: 211

Особенности Долговечность Угольник изготовлен из закаленной нержавеющей стали, что гарантирует долгий срок службы. Удобство измерений Двухсторонняя разметка полотна обеспечивает простоту и удобство работы плотницким цельнометаллическим угольником 300х200 мм ЗУБР ЭКСПЕРТ 3434-30.

Преимущества угольника Зубр ЭКСПЕРТ 3434-30 Имеется отверстие для подвеса — удобное хранение; Относится к классу точности 2; Хорошо читаемая шкала; Изготовлен по ГОСТ 427-75; Размер 300х200 мм; Точность угла +/-1 мм/м.

Произведено

• Россия — родина бренда
• Китай — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

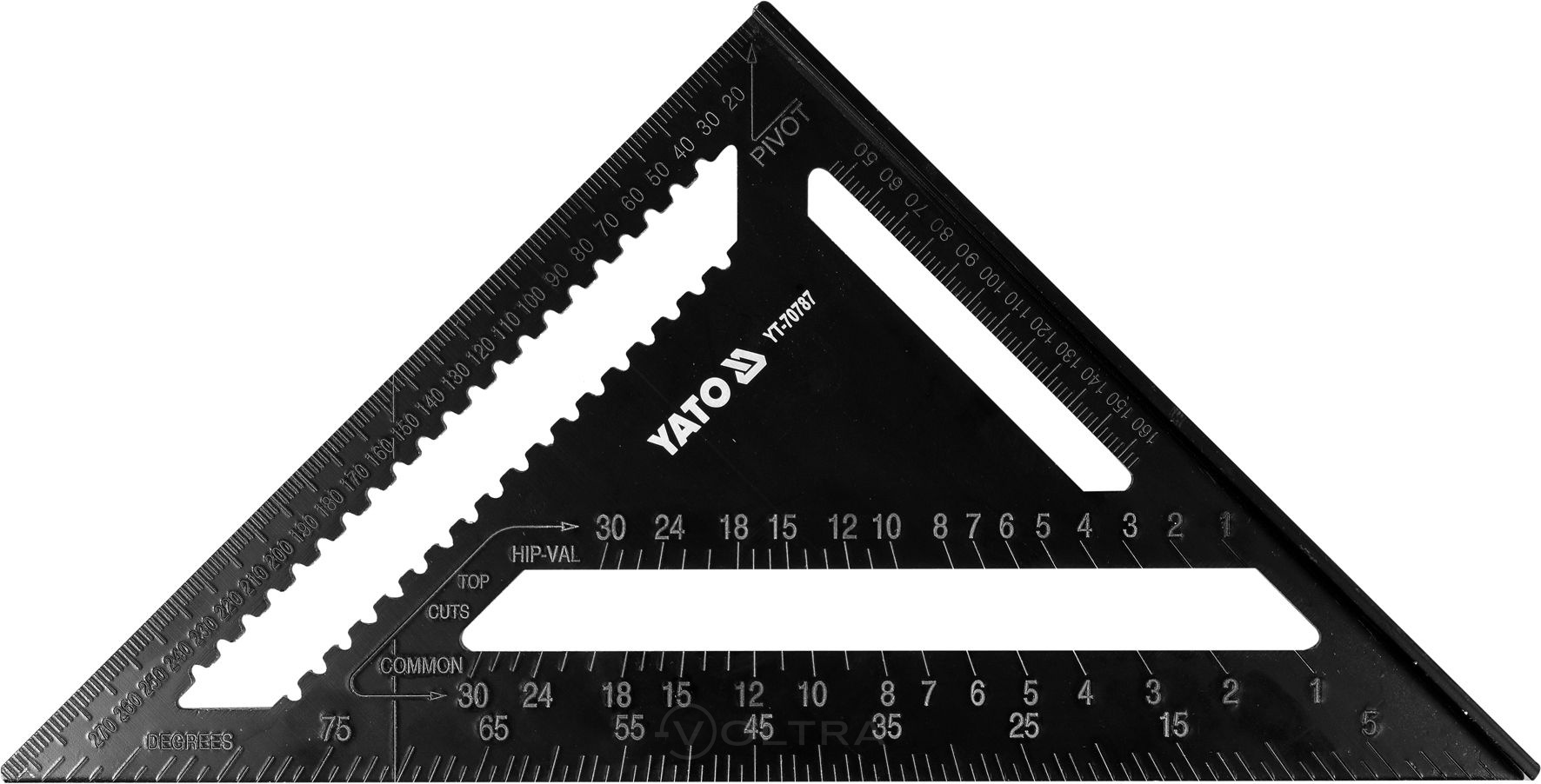

Столярный угольник Свенсона: применение, особенности, использование

При строительстве домов, особенно крыш, необходимо отрезать детали для стыковки с разным наклоном. Специально изобретенный угольник Свенсона делает все операции по разметке стропил и ендов простыми. Он позволяет без сложных расчетов, сразу проводить линии под нужным углом в любом количестве, не тратя каждый раз время на замеры и настройки.

С помощью треугольника плотника так же легко размечается и второй торец стропила под нужным углом. Следует только использовать вторую или третью шкалу, в зависимости от плоскости опоры. В комплект приспособления входят угольник Свенсона, инструкция на русском языке, если заказывать через магазины СНГ. Непосредственно с Америки присылают руководство на английском с подробным схематическим разъяснением и таблицами.

Особенности инструмента

По описанию угольника Свенсона легко определить, что он создавался для разметки деревянных элементов каркасной крыши. Сложная конструкция требует точного соблюдения всех углов, чтобы балки прилегали плотно плоскостями реза по коньку и к мауэрлату.

Плотницкий угольник легкий и прочный, изготавливается из сплава алюминия. Толщина пластины около 5 мм.

Столярные приспособления Свенсона для разметки имеют форму равнобедренного треугольника с вершиной 90°. Один катет с подошвой для упора, выступающей по 10 мм в каждую сторону. Приложив угольник к боковой поверхности, по второму катету и гипотенузе можно разметить или сразу отрезать углы 45° и 90°, которые чаще других встречаются при столярных работах.

Метрический угольник имеет несколько различных по форме вырезов:

• основное по длине все гипотенузы с шириной около 10 мм;
• вдоль катета без основания с насечками;
• треугольник со сторонами, параллельными образующим само приспособление.

Вдоль гипотенузы по краю самого угольника Свенсона и вдоль края каждого выреза проходит таблица разметки углов наклона. По ним размечаются и отрезаются стропила основные о дополнительные, ендовы, распорки.

Все деления и цифры выполнены методом штамповки с углублением 1 мм. Они нанесены на обе стороны, не стираются и дополнительно могут быть залиты белой краской. Сам угольник имеет стандартный для дюралюминия серый матовый цвет или окрашен полностью в черный.

В инструкции, прилагаемой к устройству, имеется таблица разметки балок и стропил по длине, в зависимости от угла наклона и размеров дома.

Расширяют функции и упрощают работу бобышки для угольника Свенсона. Они закручиваются в вырез и позволяют зафиксировать нужный для разметки угол, переносить его с одной детали на другую без подгонки.

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

• дюймовый;
• метрический.

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом. При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами.

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Работа с угольником Свенсона при разметке большого количества деталей упрощается применением простых приспособлений. Самыми востребованными являются бобышки.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

• 1

  Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не
  предоставляется.

• 2

  После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

• 3

  Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы
  получите по смс и на электронный адрес.

!

Ориентировочную стоимость доставки по России менеджер выставит после
оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним
свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив
стоимость обратной пересылки.

• У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
• Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
• Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
• 5 лет успешной работы и тысячи довольных клиентов.

Угольник для кровельн | STANLEY Tools


Item Removed

Undo

• Стальной плотницкий угольник, полированный с лаковым покрытием для защиты от коррозии
• Реверсивные шкалы и крупная градуировка для легкого считывания показаний
• Шкала с делениями через 2 мм

2-46-028

2-46-028

2-46-222

2-46-222

0-46-529

0-46-529

2-46-017

2-46-017

1-45-685

1-45-685

0-46-825

0-46-825

1-46-236

1-46-236

1-45-687

1-45-687

1-45-686

1-45-686

2-46-500

2-46-500

0-46-151

0-46-151

1-45-013

1-45-013

Выбор и использование квадратов — Старый дом

Прямой угол — это стандарт, по которому строят все плотники. Когда углы сходятся под углом 90 градусов, ящики плотно прилегают, окна плотно закрываются, а стены стоят прямо. Ключ ко всему этому — квадрат. Большинство из них обеспечивают фиксированный угол 90 градусов в различных формах, а некоторые могут помочь скопировать или нарисовать другие углы.

«Первый квадрат, который вы купите, должен быть 12-дюймовым скоростным квадратом, — говорит Том Сильва, генеральный подрядчик This Old House. «Он универсален и нерушим.Он дает вам углы в 45 и 90 градусов, это также линейка, и с ее помощью нетрудно измерить другие углы ».

Том вырос на традиционном L-образном квадрате для обрамления, который он до сих пор предпочитает для выкладки стропила или косоура лестницы. И каждый раз, когда он работает в магазине, он держит под рукой комбинированный квадрат со скользящей головкой для измерения линий. Однако на работе Том выполняет обычные столярные работы с парочкой скоростных квадратов. «Я использую 12-дюймовый упор в качестве поперечного упора для моей пилы и фрезера, а 6-дюймовый всегда находится в кармане фартука — это особенно удобно, когда я поднимаюсь по лестнице. «

Вы найдете много типов квадратов на полке в домашнем центре, но они вам не нужны. Используйте базовые модели, которые мы здесь показываем, всякий раз, когда вы измеряете и режете; добавьте специальные квадраты, такие как квадрат из гипсокартона или сдвижной Т-образный скос, как того требуют ваши текущие проекты.

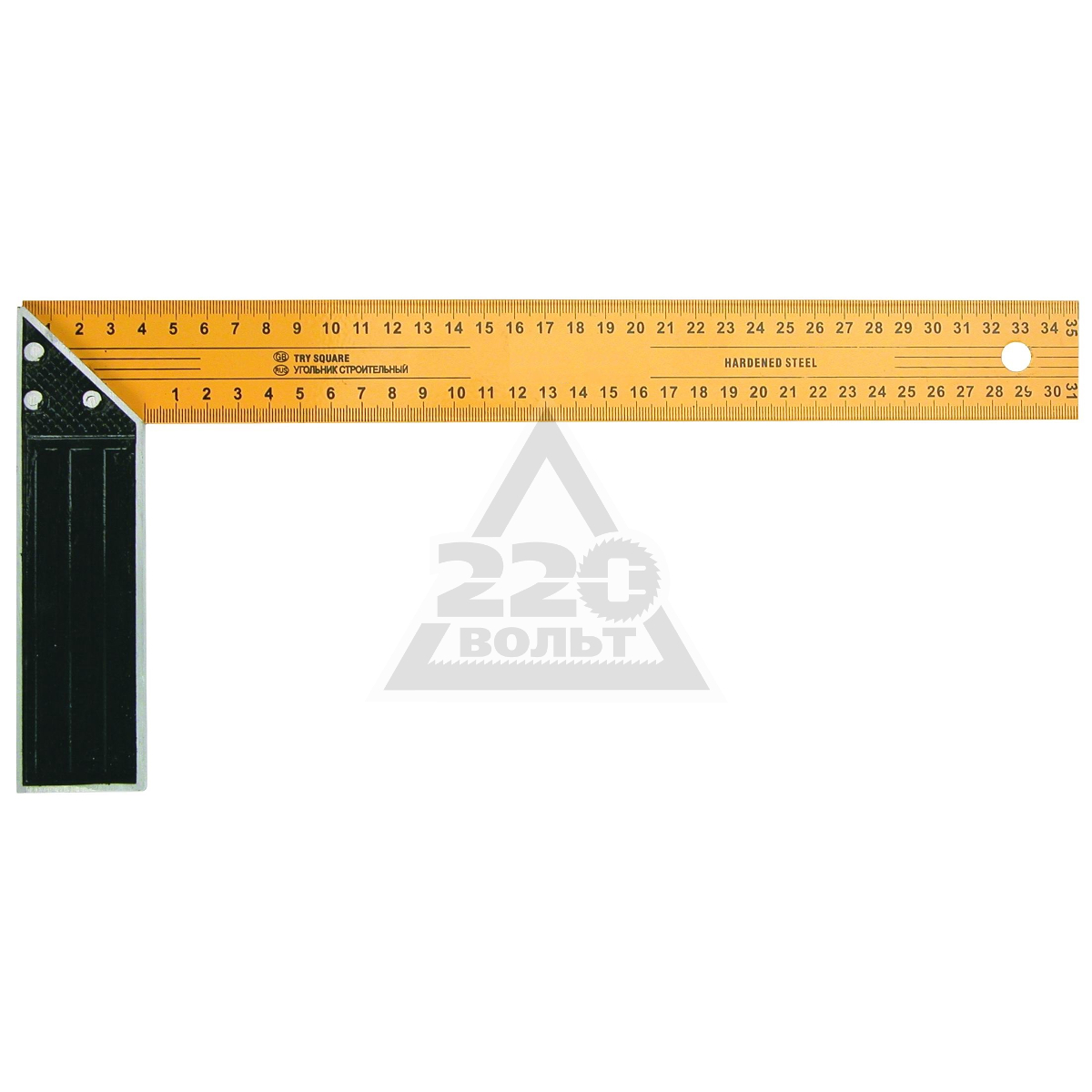

Попробуйте Square
Краснодеревщикам нравится этот фиксированный квадрат для проверки углов и краев, но для большинства столярных работ комбинированный квадрат более универсален.

Фото Nedjelko Matura

Виды квадратов

Подвижное лезвие позволяет копировать угол и переносить его на лепные украшения, пиломатериалы или другие материалы. Он не измеряет угол, но это не имеет значения — совпадение — это то, что вы ищете. Вы можете использовать скользящую Т-образную фаску вместе с циркулем для разделения углов пополам для сглаживания,

Гипсокартон квадратный

Квадрат для гипсокартона с его 4-футовым лезвием идеально подходит для разметки линий разреза на листах фанеры, гипсокартона и других плитных материалах стандартного размера. Также можно использовать его как направляющую (забор) при резке гипсокартона.

Попробуйте Square

Краснодеревщикам нравится этот фиксированный квадрат для проверки углов и краев, но для большинства столярных работ комбинированный квадрат более универсален.

Квадрат для обрамления

Состоящий из длинного лезвия и более короткого и узкого язычка, этот L-образный квадрат пригодится при разметке широких досок и листов или проверки их прямоугольности. Также хорош для выкладки стропил и косоуров.Шаг линейки (в 1⁄8, 1⁄10, 1⁄12 и 1⁄16 дюйма) напечатан как на внутреннем, так и на внешнем краях; будьте осторожны, чтобы прочитать правильную сторону и размер.

Speed ​​Square

Основание этого компактного прямоугольного треугольника имеет фланец, который можно упирать в край заготовки, что позволяет провести идеально квадратную линию реза или угол под углом 45 градусов, а также использовать квадрат в качестве ограждения для поперечной резки. На диагональном крае нанесены разметки для разметки стропил, обшивки крыши и углов лестницы.

Комбинированный квадрат

Подходит для разметки линий продольной резки, поперечной резки, скругления и выполнения надрезов. Голова с забором под углом 90 и 45 градусов скользит по лезвию и фиксируется, что позволяет точно передавать расстояние и удерживать его, пока вы рисуете линию карандашом.

Speed ​​Square
Основание этого компактного прямоугольного треугольника имеет фланец, который можно упирать в край заготовки, что позволяет провести идеально квадратную линию реза или угол под углом 45 градусов, а также использовать квадрат в качестве ограждения для поперечной резки. .На диагональном крае нанесены разметки для разметки стропил, обшивки крыши и углов лестницы.

Фото Nedjelko Matura

Квадратные советы и хитрости

Проверка квадрата на точность

Прежде чем использовать рамочный квадрат (или комбинированный квадрат, или попробовать квадрат, если на то пошло), убедитесь, что он точен. Совместите язычок на линейке и проведите линию вниз по лезвию. Затем переверните язычок по краю и проведите еще одну линию вниз по лезвию в том же месте.Если линии параллельны, квадрат верен, но если они образуют узкие X или V, он выключен.

Маркировка доски по длине

Сделайте быстрые и прямые линии для разрезания доски или для определения линии отверстий для стандартов полок с помощью комбинированного квадрата. Сначала отрегулируйте угольник, чтобы лезвие выступало на правильном расстоянии от головы. Затем прижмите карандаш к концу лезвия и проведите корпусом квадрата по краю доски. Это также работает с квадратом скорости.

Квадрат распиловочный

Используйте 12-дюймовый угольник, чтобы направлять циркулярную пилу при торцовке. При выключенной пиле расположите ее на линии разметки, затем сдвиньте угольник вверх к башмаку пилы. Том удерживает угольник одной рукой, но если это неудобно, вы можете зажать угольник на месте, чтобы освободить обе руки для направления пилы.

Раскрой гипсокартона по размеру

Выровняйте квадрат гипсокартона по верхней части

T опирается на край доски и удерживает лезвие носком.С помощью универсального ножа надрежьте бумагу спереди, откиньте лист назад, чтобы получилась буква V, и протяните руку, чтобы надрезать бумагу в впадине. Теперь защелкните лист в другую сторону, чтобы освободить его, и используйте квадрат, чтобы отметить центры гвоздиков.

Разделение пополам угла

При подрезке под углом часто возникает необходимость разделить необычный угол пополам. Скопируйте угол на обрезки древесины с помощью скользящей Т-образной фаски. Нарисуйте дугу с помощью циркуля, установленного на конце буквы V. Затем нарисуйте пересекающиеся дуги из двух точек, где первая дуга касается сторон угла.Разделите угол пополам линией от буквы V до точки пересечения, скопируйте его с помощью скользящего Т-образного скоса и сделайте скос.

Нахождение центра окружности

Начните с того, что поместите угол обрамляющего квадрата в любом месте на краю круга. Затем отметьте, где лезвие и язычок выходят из круга. Соедините эти две точки прямой линией, затем переместите квадрат и сделайте это снова. Там, где пересекаются эти две диаметральные линии, находится центр круга.

Квадрат для гипсокартона
Квадрат для гипсокартона с 4-футовым лезвием идеально подходит для разметки линий разреза на листах фанеры, гипсокартона и других плитных материалов стандартного размера.Также можно использовать его как направляющую (забор) при резке гипсокартона.

Фото Nedjelko Matura

Где найти

Сайдинг Т-образная фаска:

Квадрат из розового дерева, 7 1/2 дюйма

№ 24N03.02, компания Garrett Wade Co., Inc.

Нью-Йорк, NY

800-221-2942

www.garrettwade.com

Speed ​​Square

Swanson Tool Co., Inc.

Франкфорт, IL

815-469-9453

www. swansontoolco.com

Гипсокартон квадратный

Craftsman # 39572 от Sears, Roebuck and Co.

Hoffman Estates, IL

800-549-4505

www.sears.com/craftsman

Попробуйте Square

Пробный квадрат из массива твердой древесины, 8 дюймов # 46-209

Ручные инструменты Stanley

New Britain, CT

800-262-2161

www.stanleytools.com

Комбинированный квадрат

Комбинированный квадрат Craftsman 16 дюймов # 39681

Квадрат для обрамления

Swanson Tool Co.

Carpenter Squares — Bob Vila

Фото: Flickr

Каждый раз, когда я беру плотник в руки, мне кажется, что это мне знакомо. Это один из практичных и существенных инструментов, которые, кажется, всегда готовы приступить к работе.

Изготовленный из плоской стали или алюминия, квадрат плотника на самом деле имеет форму L. Сегодняшняя стандартная модель имеет размеры двадцать четыре на шестнадцать дюймов. Однако плоский квадрат, стропильный квадрат, строительный квадрат и кровельный квадрат — другие названия, под которыми известен этот инструмент, иногда можно найти и других размеров, включая двенадцать на восемь дюймов или двадцать четыре на восемнадцать дюймов.

В ссылках на квадраты начала девятнадцатого века обычно используется размер восемнадцать на двенадцать дюймов, но этот инструмент существует уже много столетий. Его использовали в Европе задолго до того, как он был впервые запатентован в этой стране в 1819 году неким Сайласом Хоузом, кузнецом из Саут-Шафтсбери, штат Вермонт.

Чаще всего квадрат для обрамления, как следует из его названия, используется для разметки и разметки рисунков при работе с каркасом, кровлей и лестницей. Уголок плотника также можно использовать как линейку для определения плоскостности поверхности.В мастерской удобен для разметки отрезных работ на широком ложе. На самом деле, у квадрата так много применений, что новая модель обычно идет в комплекте с буклетом, в котором перечислены ее применения.

Более длинная часть квадрата шириной два дюйма — это лезвие. Более короткая ножка называется языком, и ее ширина составляет полтора дюйма. Внешний угол, где соединяются лезвие и язычок, — это пятка. Плоская поверхность, на которой нанесены размеры, является лицевой стороной; его обратная сторона известна как задняя.

Калибровка квадрата зависит от его возраста и цели, для которой предназначен инструмент. Ранние модели ручной работы, как правило, имеют меньше отметок на поверхности; На лицевых сторонах более поздних заводских квадратов могут быть нанесены различные калибровки и таблицы. Практически все квадраты отмечены в дюймах и долях дюйма, обычно до восьмых дюйма. Разметка на лицевой стороне стропильного квадрата, вероятно, будет включать в себя таблицу стропил, которая позволит вам рассчитать пропорциональную длину стропил, если вы знаете, как они поднимаются и проходят.На обратной стороне также может быть таблица размеров доски Essex, которая позволит вам рассчитать футы доски, учитывая длину и ширину ложа.

Также имейте в виду, что размеры на обратной стороне стропильного квадрата могут составлять двенадцатых (для уменьшения шкалы в футах до долей дюйма) и десятых дюйма (для десятичных вычислений).

Плотницкий квадрат — обманчивый инструмент. Смотрится просто — это линейка с локтем, линейка, поворачивающая угол.Тем не менее, это намного больше, потому что он может служить сложным арифметическим справочником по многим сложностям при планировке деревянного каркасного дома.

Карпентерская площадь: определение и использование

7 января 2015 г.

Carpenter’s Square: определение и использование

Плотницкий квадрат — инструмент, который использовался веками. Он был разработан по крайней мере еще в 1800 году. Считалось, что первые инструменты, производимые в Соединенных Штатах, были сделаны для плотников Сайласом Хоузом, кузнецом из Вермонта, вскоре после окончания войны 1812 года. ¹

Плотницкий квадрат состоит из большого куска металла L-образной формы. Современные стандартные размеры таковы, что более длинная сторона, называемая «клинком», составляет 24 дюйма. Более короткая сторона, называемая «язычком», составляет 16 дюймов. Однако не следует вводить себя в заблуждение простотой его внешнего вида: квадрат плотника содержит множество шкал, включая диагональную шкалу, шкалу дощатого фута и восьмиугольную шкалу. Эти весы позволяют плотнику быстро выполнять сложные расчеты, необходимые для работы с каркасом, кровлей и лестницей… самой основы строительства деревянного каркасного дома!

Домашняя мастерская «Сделай сам» Использует : Плотницкий квадрат — один из основных инструментов в ящике для инструментов домашнего мастера.Помимо обрамления, кровли и строительных лестниц, квадрат плотника можно использовать как линейку для разметки и резки больших деревянных заготовок, как прямую кромку с углом и инструмент для проверки квадрата в бесконечном количестве проектов. В See Jane Drill мы постоянно пользуемся столярной площадкой.

Советы по покупке : Разница в цене между качественным квадратом и дешевым не очень большая, всего несколько долларов. Вы можете получить качественный квадрат, например, сделанный Стэнли, примерно за 15 долларов.Это того стоит, ведь это будет надежный квадрат, которым вы будете пользоваться долгие годы. Бывают случаи, когда мы рекомендуем использовать более дешевую версию инструмента, но это не так. Купите качественный инструмент, и вы будете рады, что сделали это.

Другие названия : Плотницкий квадрат имеет несколько других названий, в том числе «стальной квадрат», «стропильный квадрат», «кровельный квадрат» и «каркасный квадрат».

Артикул: ^{1 ″} Стальной квадрат; также известна как Карпентерская площадь », www.woodworkinghistory.com

, автор: See Jane Drill, Copyright 2015, Все права защищены.

Рамочная площадь | Как использовать рамный квадрат

Обрамление площади | Как использовать квадратную рамку | Компания Johnson Level & Tool Mfg

Купите все обрамляющие квадраты от Johnson Level.

Также известный как стальной квадрат, обрамляющий квадрат Джонсона — удобный инструмент для столярных работ. Его применение распространяется на обрамление и укладку стропил и лестниц.Его также можно использовать в качестве линейки для поиска и определения прямых углов и маркировки отрезных работ на широкополосной бумаге.

Как читать квадрат обрамления

1. Поместите рамный квадрат на стол узкой стороной вправо. Вы смотрите на , грань обрамляющего квадрата.
2. Тонкая длина называется язычок .
3. Более толстая и длинная часть называется ножом .
4. Угол обрамляющего квадрата называется каблуком .
5. На лицевой стороне язык показывает восьмиквадратной шкалы . Лезвие считывает стропильные столы .
6. Переверните обрамляющий квадрат. Это сзади .
7. На тыльной стороне язычок показывает размеров скобы . Лезвие считывает размеры доски essex .

Вернуться к началу

Как использовать рамный квадрат

1. Обратите внимание на градуированные шкалы. Обычно квадрат обрамления разбивается на доли дюйма сверху и сантиметры снизу.
2. Измерьте разрез. Положите одну руку параллельно краю куска материала, который вы хотите разрезать под прямым углом.
3. Проведите линию вдоль края другой руки и наметьте линию отреза.
4. Рука, используемая для маркировки, обычно определяется длиной метки, которая вам нужна — используйте лезвие для более длинной метки и наоборот.
5. Разрежьте по отметке.

Вернуться к началу

Как обрезать косые балки лестницы с помощью угольника

1. Измерьте высоту подъема (расстояние по вертикали) и пробега (расстояние по горизонтали) на участке, который будет занимать ваша лестница.
2. Разделите эти размеры на количество лестниц, которое вы хотите получить.
3. Это должно дать два числа — одно для роста, другое для бега.
4. Поместите рамный квадрат напротив доски 2 x 12 дюймов так, чтобы внешняя часть выступа измеряла подъем, а внешняя часть лезвия — бег.
5. Отметьте внешнюю сторону кадрирующего квадрата, чтобы показать, где вы будете вырезать.
6. Измерьте второй раз.
7. Вырез.

Вернуться к началу

Как расположить стропила с помощью квадрата каркаса

1. Рисунок пролетом общих стропил.Это ширина здания. Предположим, для этого примера 30 футов.
2. Найдите пролет стропила. Предположим, мы хотим, чтобы стропила покрывали половину здания. Прогон 30 футов / 2 = 15 футов.
3. Определите уклон крыши. Предположим, что шаг составляет 8 дюймов / 15 дюймов. На каждые 15 дюймов пробега приходится 8 дюймов подъема.
4. Поместите обрамляющий квадрат на верхний край стропила. Язычок на 8 дюймов и лезвие на 15 дюймов.
5. Сделайте отметку на языке.
6. Поставьте точку на стыке лезвия со стропильной доской.В данном случае на 15 ”.
7. «Сделайте шаг вниз» по обрамляющему квадрату, совместив язычок на 8 дюймов с квадратом на только что нанесенной вами точке.
8. Выровняйте полотно на расстоянии 15 дюймов от стропил.
9. Сделайте еще одну отметку на языке.
10. Повторяйте процесс (шаги 4–9), пока не закончится материал. Вы не сможете сделать окончательную отметку рамочным квадратом, если у вас закончится достаточно доски. Вам нужно соединить последнюю точку, которую вы сделали, с другим краем доски под правильным углом.
11. Измерьте расстояние между любыми двумя точками на краю доски.
12. Измерьте это расстояние от последней отмеченной точки на дальнем конце доски и сделайте отметку.
13. Соедините эту отметку с последней точкой, которую вы нарисовали с помощью квадрата в рамке.
14. Используйте линейку, чтобы соединить точку с отметкой.
15. Чтобы найти «птичий пасть», вам нужно измерить 1/3 толщины стропила. Допустим, мы используем 2х6 футов толщиной 5 1/2 дюймов.1/3 из них составляет 1 7/8 дюйма.
16. Измерьте 1 7/8 дюйма вверх от угловой отметки.
17. Выровняйте квадратное лезвие обрамления на отметке 15 дюймов и убедитесь, что язычок составляет 8 дюймов вдоль той же кромки .
18. Проведите линию вниз с внутренней стороны лезвия до края ближней стороны доски.
19. Повторите процесс (15-18) для каждой оставшейся угловой отметки.

Вернуться к началу

Использование квадрата для обрамления углов

1. Вам понадобится научный калькулятор, чтобы измерить идеальный угол, используя только квадрат в рамке.
2. Допустим, вы хотите сделать на куске фанеры надрез под углом 40 градусов.
3. Вы можете рассчитать правильную длину каждой линии, чтобы получился угол 40 градусов, используя тригонометрическую формулу.
4. Измерьте желаемую длину одной стороны уголка и сделайте отметку. Предположим, это 12 дюймов.
5. Длина, которую нужно найти, идет от пятки прямого угла до места соединения «треугольника». Место соединения (измерение на лезвии обрамляющего квадрата) основано на желаемом угле.
6. Предположим, язычок обрамляющего квадрата проходит вдоль вашей первой отмеченной линии, а пятка — под прямым углом.
7. Касательная 40, умноженная на 12 дюймов (подъем), равна пробегу (на лопасти). В данном случае это примерно 10 дюймов.
8. Отмерьте 10 дюймов от вершины обрамляющего квадрата вдоль лезвия.
9. Проведите линию от размера на язычке (12 дюймов) до размера на лезвии (10 дюймов).
10. Угол между язычком и линией, соединяющей лопасть (гипотенуза), составляет 40 градусов.

Вернуться к началу

Купите все обрамляющие квадраты от Johnson Level.

Полный список инструкций см. В руководстве Johnson Level.

JOHNSONLEVEL. COM НЕОБХОДИМО ВКЛЮЧИТЬ JAVASCRIPT. ВКЛЮЧИТЕ JAVASCRIPT НА СВОЕМ УСТРОЙСТВЕ, ЧТОБЫ ПОЛНОСТЬЮ ИСПОЛЬЗОВАТЬ ДАННЫЙ ВЕБ-САЙТ.

Новый одноразовый инструмент дятлов: Precision Carpenter’s Square

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Для своего последнего одноразового инструмента Woodpeckers производит то, что они называют Precision Carpenters Square , из нержавеющей стали и алюминия.

Это второй раз, когда Woodpeckers представляет этот инструмент как одноразовый. Первый раз он назывался 6SS Carpenters Square .

Когда я думаю о квадрате плотников, я думаю о большом L-образном квадрате, используемом для выкладки косоуров лестницы или расчета уклона крыши по габаритным брускам.Результаты поиска на Amazon со мной согласны. Я думаю, что этот инструмент ближе к тому, что большинство людей назвали бы «скоростным» квадратом или стропильным квадратом.

Помимо условных обозначений, этот квадрат 6 дюймов разработан для точного расположения углов. Лезвие из нержавеющей стали имеет кромки 90 ° и 45 ° с точностью до 0,0085 °. Он имеет шкалу длиной 6 дюймов, размеченную с шагом 1/16 дюйма на противоположной стороне, и угловые отметки в градусах на гипотенузе.

Woodpeckers использует новое оборудование для нанесения отожженных меток.Эти знаки должны быть такими же прочными, как гравюры, и при этом четкими. Чтобы маркировка была легче читаема, лезвие подвергается дробеструйной очистке, чтобы добиться слабого блеска.

Говорят:

Шкалы в дюймах и градусах изготавливаются с использованием современного оборудования для получения отожженных меток, обеспечивающих долговечность гравировки с повышенной визуальной четкостью.

Алюминиевые ручки снимаются с помощью четырех винтов из нержавеющей стали. Это позволяет использовать квадрат для разметки на плоской поверхности. Когда вам снова нужно прижать угольник к краю доски, ручка фиксируется на лезвии с помощью прецизионных стальных штифтов, поэтому оно всегда будет перпендикулярно краю.

4 винта с головкой под торцевой ключ скрепляют половинки основания вместе, а квадрат находится между ними.

Как и многие прецизионные инструменты Woodpeckers, модель 6SS Carpenters Square поставляется в футляре с подкладкой из пеноматериала, и они продаются с метрической или британской метрикой. В любом случае это будет стоить вам 99 долларов плюс доставка.Скоро вы захотите заказать , потому что после 21.11.16 вы не сможете купить этот инструмент . Доставка ожидается в апреле 2017 года.

У

Carbide Processors также есть Woodpeckers Precision Carpenters Square по той же цене 99 долларов, плюс, если вы покупаете более 150 долларов, вы получаете бесплатную доставку.

Цена: $ 99
Срок заказа: 21.11.16
Расчетное время доставки: апрель 2017 г.

Операционный директор: США

Купить сейчас (через Woodpeckers)
Купить сейчас (через Carbide Processors)

6-дюймовый стропильный или «скоростной» квадрат, вероятно, не будет стоить вам больше, чем от 10 до 15 долларов, но если вы начнете смотреть на сопоставимые инструменты, такие как квадрат Старретта или комбинированный квадрат, вы заплатите от 60 до 80 долларов или больше.Таким образом, этот инструмент больше подходит для других инструментов точного измерения и компоновки.

Stuart’s Note: Напоминаем, что в HD на праздничный сезон есть набор стропил в стиле ампир 2 по цене 1, а также новый набор, в котором вы можете получить квадрат для стропил 7 дюймов и уровень 9 дюймов за 10 долларов. У вас нет таких же функций, удобочитаемости или пуленепробиваемости, как у Woodpeckers, но я хотел показать вам кое-что из другого конца спектра.

ручных инструментов — Как сделать квадрат без квадрата?

Я только начинаю заниматься деревообработкой, и, поскольку у меня еще нет проекта, который я хотел бы завершить, я заинтересован в создании многих инструментов, которые я бы использовал в процессе обучения (молотки, квадраты , маркер и т. д.).

Так я учусь работать с деревом, а потом и с металлом. Это хороший способ. Строительные квадраты — это красивый маленький проект.

Так как же сделать квадрат без квадрата?

Вы правы в том, что на первый взгляд здесь возникает проблема с курицей и яйцом.

Можно сделать точный квадрат, не имея точного квадрата, чтобы проверить его, но вам нужны вещи, которые должны быть прямым .

Предположим, вы можете получить два куска дерева, у которых есть хотя бы одна плоская прямая сторона. Это будут внешние стороны вашего квадрата. Одним из кусочков нарисуйте прямую горизонтальную линию на чем-нибудь плоском.

Временно соедините две части вместе так, чтобы они все еще могли вращаться относительно друг друга — например, проденьте в них один винт, один дюбель или что-то еще. Сделайте их как можно более квадратными. Затем поместите одну сторону вдоль линии, которую вы только что нарисовали, с квадратом, расположенным как буква L, и используйте новый квадрат, чтобы нарисовать перпендикулярную линию. Теперь переверните все это на так, чтобы теперь это была обратная L, и попытайтесь провести точно такую ​​же перпендикулярную линию. Если квадрат получился точным, перпендикуляры совпадут. Если это не так, вы можете оценить, насколько далеко от квадрата находится ваш квадрат, отрегулируйте его и попробуйте снова.

Продолжайте делать это, пока не получите что-то настолько близкое к квадрату, насколько вы хотите, и поместите в квадрат еще один фиксатор, чтобы он больше не мог вращаться, и эй, у вас есть точный квадрат, построенный только из точного прямая линия.

Теперь, конечно, возникает вопрос: «Как мне построить точную прямую линию?» Но это другой вопрос.

Как они были первоначально изготовлены, если точность должна быть правильной, но современные методы измерения и производства недоступны.

Вы не говорите, как далеко вы хотите уйти в историю. Способы, которыми древние египтяне добивались квадратной формы строительных блоков, сильно отличаются от способов, которыми средневековые плотники строили квадратные здания, и они сильно отличаются от методов, используемых для создания квадратных точных станков во время промышленной революции. Уточните свой вопрос, если вас интересует история создания инструмента.

Я смотрел много видео Пола Селлерса на YouTube, и они меня подстегнули.

woodgears.ca — тоже хороший сайт для такого рода вещей; там есть видео о том, как сделать свои собственные пробные квадраты, обрамлять квадраты и так далее.

Калькулятор угла

и Карпентерская площадь

Калькулятор плотникового квадрата

9055 9055 9055 9055 1 9055 9055 9055 1 9055 9055 9055 1 9055 9

9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055

1.0

1.0

9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055

9055 9055 9055 9055 9055 9055 9055 9055 9055 9055

9055 9055 9055 9055 9055 9055 9055 9055 9055 9055

9055 9055 9055 9055 9055 9055 9055 9055 9055 1

Alpha (градусы)	Бета (градусы)	A (мм, дюймы) (мм, дюйм) (мм, дюйм)	C (мм, дюйм)
1	89	1	0.0175	1.00015
2	88	1	0,0349	1.00061
3	87	0,0699	1,0024
5	85	1	0,0875	1,0038
6	84	1	0. 105	1.0055
7	83	1	0,123	1,0075
8	82	1	0,155 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9055 9 9055	0,158	1,012
10	80	1	0,176	1,015
11	79	1	0.194	1,019
12	78	1	0,213	1,022
13	77	1	0,231	0,249	1,031
15	75	1	0,268	1,035
16	74	1	0.287	1.040
17	73	1	0.306	1.046
18	72	1	0. 355 9055 9055 9055 9055	0,344	1,058
20	70	1	0,364	1,064
21	69	1	0.384	1.071
22	68	1	0.404	1.079
23	67	1	0.455 9055 9055 9055 9055 9055	0,445	1,095
25	65	1	0,466	1,10
26	64	1	0.488	1,11
27	63	1	0,510	1,12
28	62	1	0,532	0,554	1,14
30	60	1	0,577	1,15
31	59	1	0. 601	1,17
32	58	1	0,625	1,18
33	57	1	0,649	0,675	1,21
35	55	1	0,700	1,22
36	54	1	0.727	1,24
37	53	1	0,754	1,25
38	52	1	0,781	0,810	1,29
40	50	1	0,839	1,31
41	49	1	0.869	1,33
42	48	1	0,900	1,35
43	47	1	0,933	0,966	1,39
45	45	1	1	1,41

Любой угол можно легко создать с помощью столярного угольника и прямой доски, как показано на рисунке и в таблице выше.
