Программируемый терморегулятор E51.716 для электроотопления.

Терморегулятор программируемый E51.716

Программируемый терморегулятор E51.716 производится известной китайской компанией «MENRED Group Co. Ltd», имеющей систему управления качеством ISO9001:2000, и получившей сертификат СЕ для собственной продукции.

Терморегулятор E51.716 снабжён большим жидкокристаллическим дисплеем. На передней панели удобно расположены кнопки управления с помощью которых можно устанавливать желаемую температуру, переходить в режим расширенных настроек или в режим программирования разных температурных периодов по дням недели и времени суток. Также имеется кнопка включения/выключения прибора.

Терморегулятор предназначен для управления температурой нагрева тёплого пола (выносной термодатчик на проводе). Так же есть возможность контролировать только температуру воздуха в помещении (внутренний термодатчик) или настроить совместную работу обоих датчиков. Мы, чаще всего, используем эту модель для управления греющим потолком на основе низкотемпературных потолочных ИК ПлЭН. Корпус терморегулятора предполагает монтаж для внутренней проводки и встраивается в стандартную монтажную коробку. Но, при необходимости можно применить его и для наружной проводки, установив терморегулятор в специальную установочную коробку размерами 86 × 86 × 48 мм для накладного монтажа (см. рисунок ниже).

Установочная коробка 86×86×48 мм

В терморегуляторе есть два термодатчика (тип: терморезистор 10 000 Ом при +25 °C):

• Выносной термодатчик температуры пола (от +5 до +60 °С) на проводе длиной 3 м.
• Внутренний термодатчик  температуры воздуха.

В настройках можно выбрать функционирование какого то одного из датчиков либо их совместную работу. В случае совместной работы датчик температуры воздуха будет основным, а выносной датчик температуры будет ограничивать максимальную температуру тёплого пола или потолка, выставляемую в настройках.

Рекомендация! Не задавайте температуру поверхности тёплого пола более 28-30 °С. СанПиН не рекомендует превышать t° тёплого пола более 26 °C.

При использовании терморегулятора с воздушным (конвекторы) или инфракрасным отоплением в качестве рабочего выбирается внутренний датчик температуры воздуха.

Индикация датчиков в настройках:

• Out — наружный датчик на проводе
• In — внутренний датчик воздуха
• All — совместная работа двух датчиков

При выходе температурных датчиков из строя на дисплее отобразиться код ошибки: Er0 для внутреннего датчика и Er1 для наружного датчика на проводе.

Функции:

• Ручной режим — поддержание заданной вручную температуры пола или воздуха
• Программируемый режим — сутки могут быть разделены на шесть периодов с автоматической поддержкой заданной температуры в указанные периоды. Также можно выбрать дни недели.
• Ручной перевод в комфортный температурный режим (день/ночь).

Если у вас есть какие то вопросы касательно работы этого терморегулятора, то можете задать их в комментариях внизу страницы. Мы вам обязательно ответим.

Подробное описание

1. Назначение

Терморегулятор предназначен для автоматического и ручного регулирования температуры в помещениях, оборудованных системами электрического отопления, с использованием выносного либо встроенного датчика температуры. Рекомендуется использовать его для поддержания температуры  воздуха или пола в помещении.
E51.716 предназначен для скрытого монтажа в стенной коробке. Рекомендуется использовать стандартные монтажные коробки К-201 УХЛ4 или круглые 068тт. Коробку утопить на 1 см относительно поверхности стены. Отверстия крепления для винтов располагать в горизонтальной плоскости.
Данный прибор может управлять системой воздушного, инфракрасного потолочного отопления или системой «теплый пол», включая её в удобное для Вас время. Устройство позволяет задавать индивидуальные режимы работы в течение дня с различной температурой.

Для начала работы провода питания (L, N), провода идущие на нагрузку (L1, L2) и провод выносного датчика температуры должны быть подключены к клеммной колодке. Как вариант, основной нулевой провод может идти напрямую на нагреватели, но для питания самого терморегулятора надо подать ноль на клемму «N». На готовность терморегулятора к работе укажет светящийся дисплей.

Включение и выключение терморегулятора производится крайней правой кнопкой . Установка температурных значений двумя средними кнопками со стрелками . Крайняя левая кнопка предназначена для входа в режим настроек и программирования. Для этого у выключенного терморегулятора нажмите и удерживайте кнопку меню и одновременно нажмите кнопку включения

Дальнейшие действия производите согласно прилагаемой к терморегулятору инструкции на русском языке.

Символы и функции, отображаемые на дисплее E51.716

2. Технические данные

• Питание от сети переменного тока: 230 В, 50 Гц.
• Максимальный ток коммутации: 16 А.
• Максимальная мощность нагрузки: 3600 Вт/230 В.
• Собственная потребляемая мощность: 2 Вт.
• Диапазон регулирования температуры: +5 °С…+90 °С (возможно корректировать от +35…+90 °С).
• Внешняя установка ограничения (заводская установка +35 °С): +5 +60 °С
• Шаг регулирования температуры (заводская установка ±1 °С): 0.5 — 10 °С
• Защита корпуса: IР20
• Температура окружающей среды: -5 °С…+50 °С
• Датчик t° воздуха: внутренний терморезистор NTC (negative temperature coefficient).
• Датчик t° пола: терморезистор NTC на проводе 3 м.
• Габаритные размеры: 86 x 90 x 43 мм

3. Комплект поставки:

• Терморегулятор — 1 шт.
• Датчик температуры пола — 1 шт.
• Паспорт, инструкция пользователя — 1 шт.
• Упаковка — 1 шт.
• Крепежные винты — 2 шт.

Пиктограммы, отображаемые на дисплее терморегулятора

Подключение терморегулятора E51.716

Для подключения электропитания и нагрузки (тёплого пола или инфракрасных обогревателей) в терморегуляторе E51.716 используется клеммная колодка с пронумерованными винтовыми клеммами:

Клеммная колодка терморегулятора E51. 716Схема подключения терморегулятора E51.716

• На клеммы №1; 2 подаётся питание от вводного электрощита или распределительной коробки. Как вариант, основной нулевой провод может идти напрямую на нагрузку, не заходя в терморегулятор, но для собственного питания терморегулятора ответвление ноля должно быть подведено на клемму №2 (N).
• К клеммам №3; 4 подключается нагрузка. При варианте, когда основной ноль идёт напрямую, клемма №3 (отходящий ноль N1) не используется.
• Выносной температурный датчик (пола) на проводе подключается к клеммам №6; 7. Полярность при этом значения не имеет.

Важно: выносной температурный датчик должен быть подключен к терморегулятору в любом случае, даже если в настройках будет выбрана работа только по внутреннему датчику воздуха. В противном случае терморегулятор выдаст сообщение об ошибке и работать не будет!

Вы можете скачать инструкцию на русском языке к терморегулятору E51.716

Как проверить теплый пол, датчик и терморегулятор своими руками!

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Как проверить теплый пол

Виды электрического теплого пола

Содержание статьи

• 1 Конструкции и расположение кабеля
  • 1.1 Цены на теплый пол Caleo
• 2 Неисправности тёплых полов
• 3 Методы проверки исправности теплого пола
• 4 Как проверить термодатчик
• 5 Диагностика терморегулятора
• 6 Как проверить теплый пол
• 7 Как проверить работоспособность терморегулятора?
  • 7. 1 Видео – Как проверить электрический теплый пол
• 8 Замер сопротивления

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

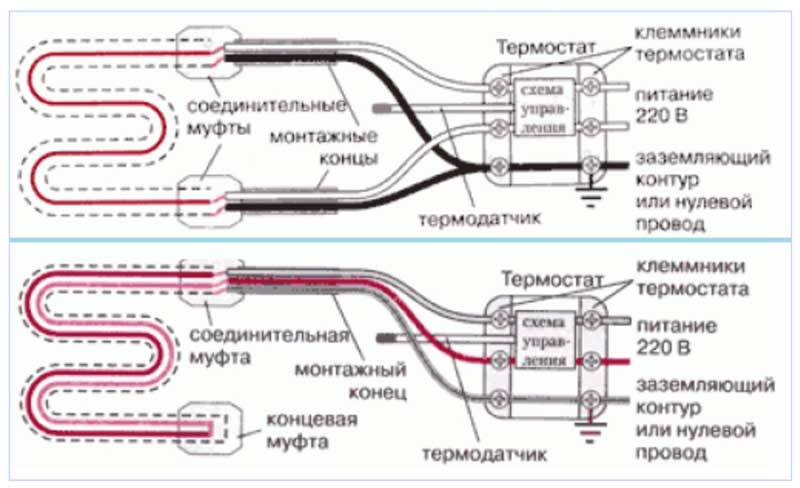

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Цены на теплый пол Caleo

теплый пол caleo

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Элемент пола	Неисправность
Терморегулятор	Внутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор. Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем.
Термодатчик	Это, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте.
Кабель нагревательный	Как правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Мультиметр

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м².

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Диагностика терморегулятора

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Индикатор напряжения

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Видео – Как проверить электрический теплый пол

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Установленный теплый пол

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Результаты измерений

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

SunTouch SunStat Термостат Устранение неполадок — Центр знаний

Опубликовано 22 мая 2019 г. | от Warm Your Floor

Термостат, похоже, ничего не делает.

1. Убедитесь, что на термостат подается питание.
2. Проверьте автоматический выключатель и попробуйте сбросить его.
3. Измерьте напряжение «стороны сети», поступающее от панели выключателя на блоке управления, и проверьте от «L1» до «L2».
   • Проверьте все соединения между выключателем и блоком управления. Проверьте напряжение на каждом соединении, начиная с панели выключателя и заканчивая блоком управления.
     • 120-вольтовая система обогрева пола имеет черный и белый силовые провода (с заземляющим проводом).
     • Система обогрева пола на 240 вольт имеет черные и синие силовые провода (с проводом заземления).
4. Возможно неправильное подключение проводов. См. электрическую схему на задней стороне блока управления. Провода со стороны линии подключаются к входящему питанию от панели выключателя, а провода со стороны нагрузки подключаются к силовым проводам системы обогрева пола.
   • Если на элемент управления по-прежнему не подается питание, хотя было доказано, что он получает надлежащее напряжение, попробуйте заменить элемент управления.

Система управления показывает на дисплее код ошибки.

Проверьте проводные соединения компонента, на который указывает код ошибки. При необходимости удалите и переустановите этот компонент.

Ошибка 2:

Если вы получаете код «ER 2», провода датчика могут иметь слишком много оголенного медного провода на клеммных соединениях с системой управления. Это может привести к соприкосновению оголенных проводов датчика.

1. Отключите питание блока управления на панели выключателя. Отсоедините провода датчика от клемм 1 и 2 и проверьте сопротивление с помощью цифрового омметра, настроенного на шкалу 20 кОм (20 000 Ом), как описано в руководстве по установке.
   • Если тест датчика показывает, что он находится в диапазоне для текущей температуры пола, обрежьте зачищенные концы так, чтобы их длина не превышала 3/16″, и переустановите. Включите выключатель обратно.

Ошибка 6:

Если вы получаете код «ER 6», это указывает на то, что элемент управления перегрелся внутри. Существует несколько возможных причин срабатывания ответа ER 6.

1. Возможно, система подогрева пола потребляет более 15 ампер тока, что приводит к перегреву внутренней части блока управления.
   • Проверьте нагрузку усилителя на блоке управления. Каждый элемент управления SunTouch SunStat рассчитан на максимальный ток 15 ампер при напряжении 120 или 240 В. Любую нагрузку выше 15 ампер необходимо разделить и использовать реле SunStat или дополнительный термостат для переноса части системы. Обратите внимание: при использовании дополнительного термостата для его работы потребуется еще один датчик пола.
2. Другой источник тепла может создавать дополнительный нагрев, из-за которого температура элемента управления выходит за пределы предела внутренней температуры. Есть ли рядом с блоком управления лампа, обогреватель, воздуховод или какой-либо другой источник тепла? Могут ли прямые солнечные лучи попасть на блок управления?
   • Постарайтесь удалить любые внешние источники тепла в непосредственной близости от блока управления.
3. Возможно, система управления не имеет достаточной вентиляции для рассеивания выделяемого тепла.
   • Элементы управления SunTouch нельзя устанавливать внутри шкафов. Шкафы, как правило, плохо вентилируются, что может привести к чрезмерному нагреву внутри блока управления. Панель управления не должна быть закрыта тяжелыми шторами или чем-либо подобным, препятствующим рассеиванию тепла системой управления.
4. Если 120-вольтовая система была подключена к 240-вольтовой сети, произойдет серьезный перегрев кабеля для обогрева пола, а также блока управления, что приведет к гораздо более высокому потреблению тока и температуре провода, чем кабели для обогрева пола на 120 В.
   • Черный и белый провода питания (с заземляющим проводом) обозначают кабель 120 В.
   • Черный и синий провода питания (с заземляющим проводом) обозначают кабель 240 В.
5. Выключение и повторное включение блока управления при включенном выключателе не приведет к удалению всех кодов ошибок.

Примечание. После внесения определенных изменений в систему или систему управления может потребоваться выключить питание системы управления на панели выключателя, а затем снова включить его, чтобы выполнить полный «перезапуск» системы управления в для очистки некоторых кодов ошибок.

Если код ошибки не указан выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.ca/knowledge-center/product-installation-manuals/

Система управления показывает отключение GFCI.

1. Попробуйте выключить контроллер и снова включить его, чтобы сбросить GFCI.
2. Если GFCI снова сработает, возможно, неправильная проводка управления. Пожалуйста, обратитесь к электрической схеме на задней панели управления.
   • Провода «линейной стороны» подключаются к источнику питания, идущему от панели выключателя.
   • Провода «стороны нагрузки» подключаются к силовым проводам системы теплого пола.
3. Кабель подогрева пола может иметь короткое замыкание на землю, что приведет к отключению GFCI.
   • Отсоедините кабели питания системы от блока управления. Используйте цифровой мультиметр для проверки на замыкание на землю или короткое замыкание. Если вы обнаружите короткое замыкание на провод заземления, свяжитесь с производителем, прежде чем пытаться найти повреждение или выполнить ремонт.
4. Если УЗО не срабатывает сразу после подачи питания на пол, возможно, в системе произошел «конфликт УЗО» с компонентом в цепи электропитания или устройством, которое использует эту цепь электропитания совместно с системой обогрева пола.
   • Некоторые электродвигатели и другие электрические устройства могут вызывать ложные срабатывания GFCI, если с системой подогрева пола все в порядке. Попытайтесь определить, происходит ли отключение GFCI управления одновременно с тем, что что-то еще в доме только что включилось. Когда это возможно, мы рекомендуем использовать выделенную цепь для обеспечения питания системы обогрева пола, чтобы избежать большинства проблем с отключением GFCI.

Датчик температуры пола не работает должным образом.

Датчик температуры пола может быть поврежден или находиться не в том месте, где наконечник датчика находится посередине между нагревательными проводами. Установка нового датчика обычно проще, чем перемещение или ремонт существующего датчика.

1. Попробуйте временно подключить новый датчик к блоку управления. Для этого теста датчик можно оставить висеть в воздухе. Если кажется, что это дает элементу управления лучший сигнал для работы, вам нужно будет определить, какой из следующих двух вариантов может лучше работать для вашей установки.
   • Проще всего установить новый датчик в шов цементного раствора. Избегайте размещения датчика над кабелем для обогрева пола или слишком близко к кабелю для обогрева пола, что часто приводит к «короткому циклу» системы и прекращению нормального прогрева пола.
   • Новый датчик можно установить из-под пола, если у вас есть доступ к этому пространству.
2. Убедитесь, что к системе управления подключен только один датчик. Одновременно к системе управления можно подключить только один датчик пола.
3. Датчик пола может быть поврежден. Проверьте его цифровым мультиметром.
4. Датчик пола можно проверить только после его отключения от блока управления. Если ваш цифровой мультиметр имеет более одной настройки для сопротивления, его необходимо установить на шкалу 20 кОм (20 000 Ом) или на ближайший аналог вашего измерителя.
   • Датчик должен измерять около 7 кОм при 91°F (33°C), или около 10 кОм при 77°F (25°C), или приблизительно до 20 кОм при 48°F (9°C). Если ваш датчик не откалиброван для текущей температуры пола, его необходимо заменить.

Если проблема не указана выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.ca/knowledge-center/product-installation-manuals/

Лучший интеллектуальный термостат для пола с подогревом

Вы, наверное, слышали о людях, экономящих деньги с помощью интеллектуальных термостатов. Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или ecobee, не предназначены для использования в устройствах с высоким напряжением, таких как электрический теплый пол.

К счастью, есть умные термостаты для электрического подогрева пола. Они просто не получают такого же количества прессы, как более крупные имена.

В этой статье я уделю немного времени, чтобы объяснить, для чего можно использовать термостаты, изготовленные специально для электрического теплого пола, и для чего их нельзя использовать. Затем я перечислю несколько моделей, доступных для покупки в США, вместе с кратким описанием того, как их можно использовать в вашем умном доме.

Содержание

Какие обогреватели работают с термостатами напольного отопления Wi-Fi?

Встраиваемый в пол нагревательный мат SunTouch

Эти термостаты предназначены для использования в системах обогрева пола с электрическим сопротивлением.

Другой тип внутрипольного отопления использует бойлер и циркулирует жидкость в качестве источника тепла. Такие обогреватели называются водяными. Эти термостаты не будут работать с ними.

Некоторые из производителей термостатов, которые я перечислил, также производят собственные нагревательные маты. Вы можете подумать, что было бы выгодно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электрические обогреватели — довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственным ограничением является то, что нагреватели требуют 120/240В и не более 15А. Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать выключатель GFCI внутри термостата.

Подойдет ли любой термостат сетевого напряжения для электрического обогрева пола?

Действительно ли мне нужен интеллектуальный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить любой интеллектуальный термостат сетевого напряжения? Смотря как.

Термостат, созданный специально для обогрева пола, позволяет подключить проводной датчик температуры, считывающий температуру пола. Обычно он имеет как датчик температуры окружающего воздуха, так и датчик пола.

Вы можете выбрать, какой датчик использовать для управления термостатом. Но рекомендуется иметь датчик пола, чтобы избежать перегрева пола.

Должен ли я использовать датчик пола или датчик воздуха?

Используете ли вы теплый пол в качестве основного источника тепла или в качестве дополнительного источника тепла, скорее всего, будет зависеть, какой датчик вы используете (и нужен ли вам датчик пола).

Если вы используете напольный обогреватель в качестве основного источника тепла, возможно, имеет смысл использовать датчик температуры воздуха. Поскольку нагреватель будет включаться чаще, чтобы поддерживать температуру воздуха, маловероятно, что вы окажетесь в ситуации, когда пол будет слишком холодным.

Для многих установок подогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха будет поддерживать температуру воздуха. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно реже. Поэтому в этом случае, вероятно, лучше всего использовать датчик температуры пола.

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (такие как Nest или ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для умных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять дистанционно. Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT является самым передовым в этой области. Он имеет возможность подключения к голосовым помощникам, IFTTT и «работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами умного дома.

Некоторые мысли о силе соединения WiFi

Для меня смертельным поцелуем для любого «умного» устройства являются частые отключения и вызванное ими ненадежное поведение. Никому не нужно подключенное устройство, которое не остается подключенным. Итак, если он не остается на связи 9В 9,9% случаев это, вероятно, больше проблем, чем пользы.

Будь то подвал, четырехсезонная веранда или, может быть, мастерская, пол с электрическим подогревом часто находится на значительном расстоянии от основного WiFi-роутера вашего дома. Конечно, сразу возникает вопрос, насколько хороша возможность подключения умного термостата? На этот вопрос сложно ответить, потому что установки каждого человека различны.

Попробуйте поднести смартфон или планшет к месту установки термостата. Проверьте, насколько сильный сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если вы получаете 3 или меньше полос со своим смартфоном, вы можете подумать о приобретении удлинителя.

5 Интеллектуальные термостаты для электрического теплого пола

Интеллектуальный термостат Mysa для электрического теплого пола

Компания Mysa только что выпустила свой интеллектуальный термостат для теплого пола. Они уже продают феноменальный термостат сетевого напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но умное приложение и функции должны быть почти такими же, как и у другого Mysa.

WiFi-термостат nVent NUHEAT SIGNATURE

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании программным интерфейсом. Он отображает текущую дату, время и погодные условия. Кроме того, вы можете проверить историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более совершенен, чем другие модели. Несколько лет не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько новых отличных интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для обогрева пола.

Подключайте несколько термостатов в разных местах. Изменяйте настройки температуры из любого места с помощью мобильного приложения. Простое и эффективное планирование. Отслеживайте время работы. Ассистент и Amazon Alexa.

Новые интеграции открывают дверь для полного спектра автоматизации умного дома.

Каждый термостат, перечисленный в этой статье, должен без проблем выполнять свои функции термостата. Но если все, что вам нужно, это термостат, зачем тратить дополнительные деньги на термостат WiFi? Однако, если вы ищете функции, доступные в типичных интеллектуальных термостатах, NUHEAT — это то, что вам нужно.

Термостат nVent NUHEAT Signature WiFi | Узнать цену

Термостат Schluter DITRA-HEAT-E-WiFi

Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения. Интерфейс интуитивно понятен и прост в обращении. График отопления допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды смены по мере необходимости (см. фото ниже).

Несмотря на то, что это WiFi-термостат, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температур, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

Мои исследования с этим термостатом натолкнулись на многочисленные сообщения пользователей о плохой работе приложения. Несколько человек жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, возможно, стоит поискать его в другом месте или хотя бы дождаться обновления программного обеспечения.

Термостат Schluter DITRA-HEAT-E-WiFi | Проверить цену

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Знаю, знаю. Почти каждый продукт в мире умного дома работает с Alexa. Однако до недавнего времени он был единственным из этих интеллектуальных термостатов для обогрева пола.

Laticrete имеет ряд интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом из всех. Однако из-за глючного программного обеспечения и отсутствия обновлений его не хватает.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на обучающий термостат Nest), которая работает вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон на экран термостата. Конечно, это не обязательно, но позволяет добавить немного собственного стиля, и это круто.

Laticrete Strata Heat, по-видимому, является ребрендингом термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (узнайте, доступен ли он в настоящее время), но, кроме этого, трудно найти интернет-магазин в США, который продает его.

Термостат Laticrete Strata Heat WiFi | Проверить цену

Термостат SunTouch Connect WiFi

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время и в любом месте. Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования понятен и прост.

В приложении есть «режим отсутствия», позволяющий одновременно отключать все термостаты. К сожалению, режим отсутствия не работает автоматически, как некоторые умные термостаты. Вам придется открыть приложение и активировать его вручную. Я полагаю, это все же в десять раз проще, чем бегать по дому и переустанавливать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз. Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать подогрев пола.

Вы можете использовать SunTouch для контроля энергопотребления. Он записывает данные об использовании, которые можно просматривать как за день, так и за месяц.

Небольшая неприятность, с которой мне приходится сталкиваться во многих термостатах сетевого напряжения, — шумное реле. При включении или выключении нагрева будет слышен щелчок. SunTouch не страдает от этой проблемы.

Термостат SunTouch Connect WiFi | Проверить цену

Заключительные мысли

Все эти термостаты, кроме Mysa, были адаптированы из неинтеллектуальных термостатов.
