Теплый пол, тёплый пол — всё про него может быть сказано в этих двух словах. Вроде бы всё понятно, тысячи раз разъяснено. Теплый пол в современном доме далеко не редкость. Но попробуем рассказать про актуальные виды теплого пола, способы монтажа и управления. Ведь прогресс не стоит на месте и информация о новинках лишней не будет. Про типы теплых полов Прежде всего расскажем о существующих видах тёплых полов, их конструкции, особенностей монтажа и возможностей. Для принятия правильного решения о покупке нужна максимально полная информация. Существует водяной вид теплого пола, который отлично работает в индивидуальных домах, но мы будем рассматривать теплый пол электрический. И его разновидности: нагревательный кабель Расскажем об этих видах нагревательных элементов подробнее Нагревательный кабель Это кабель не просто проводит ток. Нагревательные тонкие маты Маты представляют собой тонкий, маломощный греющий кабель прикрепленный к ячеистой сетке. Инфракрасная нагревательная плёнка Самый новый и быстро развивающийся вид. Представляет из себя тонкую (от 0,3 до 1мм), но прочную слоистую конструкцию. Обязательные слои — изоляционные и излучающие. Изоляция обычно из полиэстера, излучающий (греющий) слой из напыленного карбона. Монтаж Инфракрасного теплого пола
Теперь про теплый пол Теперь вы лучше представляет себе тёплый пол, его сильные стороны и минусы. -Как дополнительный подогрев пола при существующей основной системе отопления -Как основная и единственная система обогрева
Сравнение видов тёплых половСводная таблица сравнения — попытка свести вместе особенности конструкции, области применения, монтажа. У каждой разновидности теплых полов свои плюсы, минусы, ограничения. Кабельный теплый пол может применяться практически под любые финишные покрытия, в холодных и влажных помещениях. Легко варьируется его удельная мощность — от 120 вт/м2 в теплой кухне до 240 вт/м2 на холодной лоджии. Обогреваемая зона может быть любой конфигурации. Но обязательна цементно песчаная стяжка. Ну и очень долго нагревается. Маты тоже можно подобрать по мощности, в зависимости от «холодности» помещения. Оптимальны при частых включениях — выключениях обогрева, т. к. быстро выходят на рабочий тепловой режим, что сильно экономит электроэнергию. Инфракрасная пленка незаменима под покрытия, которые не крепятся к основанию, вроде ламината. Тут нагревательный элемент не прогревает никаких лишних слоев, а греет напрямую половое покрытие. В результате максимальная скорость нагрева до желаемой температуры и соответственно значительная экономия. Управление теплым полом Теплый пол управляется с помощью специальных приборов — терморегуляторов. Терморегулятор включает и выключает обогрев по данным температурных датчиков. Обычно это датчик, расположенный под напольным покрытием, в обогреваемой зоне. Крайне важно правильное расположение этого датчика. При кабельном обогрева датчик располагают в одном уровне с нагревательным кабелем, строго посередине между кабелями.В случае с инфракрасной пленкой датчик укладывается непосредственно под карбоновыми греющими полосам. На графике вы видите изменение температуры теплого пола в зависимости от времени. Дано: кухня частного дома на первом этаже, пол -плитка, греющий элемент — тонкий мат Lavita (Ю. Корея) мощностью 160 вт/м2. Пол дополнительно утеплен экструдированным полистиролом толщиной 50 мм. Сначала мы видим первоначальный нагрев, затем режим поддержания температуры. Как видно из графика гистерезис терморегулятора составляет около 2 градусов. То есть при выставленной на регуляторе температуре 28 градусов, температура изменяется от 26 до 28 град. Цельсия. Видно что соотношение времени работы (нагрева) и времени простоя (охлаждения) равно 1 к 3. 10 минут идет нагрев и 30 минут остывание пола. В конкретном случае можно посчитать расход электроэнергии на обогрев помещения. Читать о потреблении теплого пола… На графике вариант работы простого электромеханического терморегулятора. Экономию электронергии можно значительно увеличить при использовании программируемых приборов. Как видно из вышеизложенного, для устройства теплого пола нужен учет совокупности большого количества факторов. Нужно учесть разные условия по теплопотерям, возможностям электроснабжения, применимости конкретных греющих элементов и терморегуляторов. Можно рассчитать на этом калькуляторе и сделать всё самостоятельно, но лучше хотя бы проконсультироваться у профессионалов. Переход в каталог теплых полов… |
Он нагревается, отдавая тепло в окружающую среду. Нужно учесть, что поверх такого кабеля делается стяжка толщиной не менее 30 мм. Сначала кабель прогревает слой стяжки и только потом напольное покрытие, затем уже покрытие начнет прогревать помещение. Под кабель очень рекомендуется укладка листовой или рулонной теплоизоляции, уменьшающей потери тепла. Такая система весьма инерционна. Время нагрева такого типа теплого пола составляет от 3 до 8 часов, зато есть возможность реализовать систему с аккумуляцией тепла. В варианте аккумуляции толстая стяжка нагревается ночью – во время дешёвых тарифов, и отдает тепло днем, когда электричество дороже. Ещё один минус — включить кабель можно будет только через 28 суток после заливки стяжки. Плюсы такого теплого пола — относительно низкая цена, надежность, возможность применения практически любого напольного покрытия.
Шаг кабеля и его мощность подобраны так, чтобы мы не ощущали разницы температур (тепловой зебры) на обогреваемой поверхности. А это важно, т.к. тонкий мат монтируется непосредственно под плитку или керамогранит, в слой плиточного клея. Его толщина не должна учитываться при определении высоты финишного покрытия. Греющие маты быстро выходят на желаемый температурный режим, и поэтому такой вид теплого пола отлично подходит для работы с умными термостатами. Минус у матов по большому счету один — относительно высокая цена.
В сухих помещениях.
Пол остается холодным, а под потолком воздух оказывается излишне перегрет. В случае с теплым полом распределение температуры оптимально со всех точек зрения — тепло поднимается от пола вверх равномерно по по всему помещению. Очень часто в случае центрального отопления полы греют в санузлах, кухнях и других местах с керамической плиткой. Плитка кажется холодной даже если она комнатной температуры, и подогреть её — хорошая идея.
В любом случае нужно предусмотреть возможность замены датчика температуры.
В этом случае вы задаете время работы и температуры нагрева пола по своему желанию. Например пол на кухне нагреется до 30 градусов к 7.00, и выключится в 8.00, когда вы уйдете на работу. Причем умный, самообучаемый программируемый терморегулятор включит обогрев заблаговременно, чтобы к 7.00 вы ощутили под ногами нагретый до указанной температуры пол.Ремонт теплого пола электрического — своими руками
Конструкция «теплый пол» становится все более популярной, заменяя традиционные методы обогрева помещений.
Установка системы достаточно проста, но неквалифицированная укладка может повлечь за собой последствия. Так, нередко после монтажа выясняется, что электрический теплый пол не греет.
Разобраться в сложившейся ситуации помогут два способа решения задачи:
- Вызов мастера. Здесь придется терпеливо ждать прибытия специалиста, приготовить наличные и ждать, когда же система заработает.
- Самостоятельная починка. Если хозяин дома разбирается в системах отопления или просто дружит с техникой, то выяснить причину может и самостоятельно.
Но в любом случае ремонт электрического теплого пола – обязательная процедура в таких ситуациях.
Содержание
Плохо греет кабельный теплый пол: основные причины
Прежде чем принимать скоропостижные решения о неисправной работе, нужно объективно оценить работу системы. Для этого понадобится выполнить 2 простых действия:
- Запустить отопление на 30–90 минут. Время разогрева напрямую зависит от качества изоляции и толщины финишного покрытия.
- Подождать, пока температурный режим не будет отвечать установленной на датчике температуре. После должного нагрева рабочей поверхности устройство отключится, а индикатор перестанет светиться.
Ремонт теплых электрических полов будет нужным только в случае, когда время разогрева будет значительно дольше нормированного, а лампочка на терморегуляторе не отключится. Пришло время выяснить, почему не работает теплый электрический пол. Виной тому могут стать следующие факторы:
- Неверный подбор греющих проводов. Вид и мощностные характеристики кабеля выбираются, исходя их технических условий работы с полом. При самостоятельном проектировании всегда остается риск провести неверные расчеты. Исправить такие недочеты помогут лишь квалифицированные специалисты. Потому при монтаже и разработке нужно быть предельно внимательным.
- Неточности при установке. Монтажник может не просчитать всех нюансов работы с конструкцией, особенно если он неопытен. Работоспособность системы зависит от корректной установки термодатчика. Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
- Повреждения проводки. Если делалась стяжка или укладка плитки, то есть вероятность того, что кабель был поврежден.
- Поломка датчика температуры. Необходимо проверить соединения. Клеммы должны находиться в плотно затянутом положении. Также стоит проверить напряжение на выводах проводов. Значение должно быть таким же, как и при включенном термодатчике. Кроме того необходимо замерить сопротивление устройства.
- Низкое напряжение. Ремонт электрического теплого пола может проходить из-за неправильного питания. Низкое напряжение существенно снижает мощность всей системы отопления. Решить вопрос можно путем установки стабилизатора. Это обеспечит должный уровень удельной мощности, повысив напряжение.
Чем больше падение напряжения, тем ниже мощность пола!
- Отсутствие тепловой изоляции, неверно подобранная толщина материала. Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.
Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.Как починить кабель теплого пола
Неисправность проводов – одна из основных причин неполадок всей системы. В результате электрический теплый пол не греет. Основная причина поломки может скрываться за непредвиденным механическим повреждением проводов. Чаще всего это происходит во время стяжки или при работе плиточников. Чревато это выходом из строя всего обогрева комнаты или определенной зоны.
Справиться с проблемой поможет диагностика. Проверить наличие повреждений можно следующим образом: отключить его от термодатчика, измерив после этого электрическое сопротивление.
Здесь нужно пройтись по участкам между всеми жилами, чтобы не пропустить возможной неисправности. Сверять значение нужно с паспортными данными устройства. Допускается погрешность в пределах 5%. Наиболее распространенными случаями считаются:
- Мультиметр показывает нулевое сопротивление. Это значит, что в системе произошло короткое замыкание. Чаще всего неприятная ситуация случается после перегрева либо неверно рассчитанного сечение проводов.
- Измеритель показал бесконечность. Это даст понять, что в конструкции произошел обрыв кабеля или его перегорание. Стоит проверить соединительные элементы системы.
Ремонт кабеля теплого пола своими руками предполагает не только диагностику, но и выявление места поломки, устранение неисправного узла. Когда прибор показывает корректное значение, то следует перейти к диагностике другого элемента обогрева – терморегулятору.
Система может работать не на полную мощность по одной простой причине: иностранные разработчики предполагают, что теплый пол будет питаться от сети 230 В, когда в действительности соотечественники подключают кабель к источнику 220 В.
Здесь и кроется потеря мощности.
Как отремонтировать теплый пол электрический, видео:

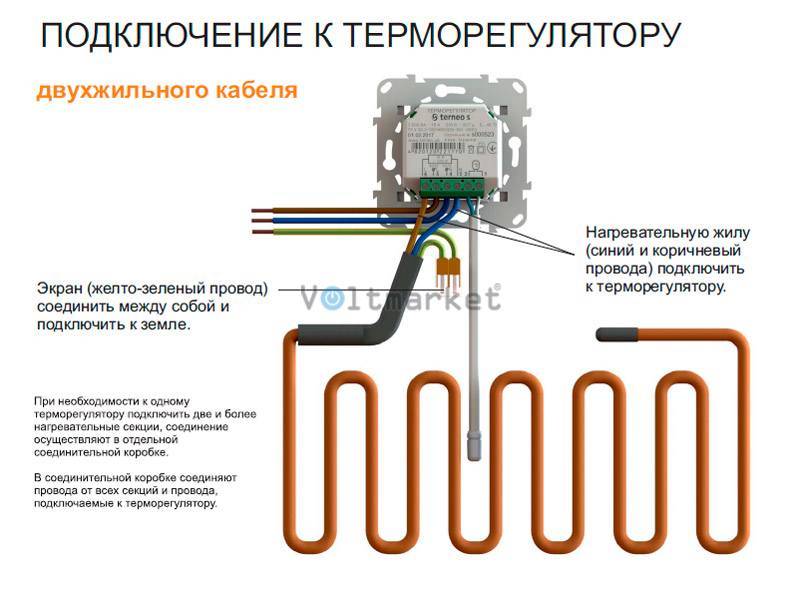

Ремонт терморегулятора электрического теплого пола
Среди возможных причин того, почему стал плохо греть электрический теплый пол, стоит выделить неправильную установку термодатчика. Проявляется такая поломка следующим образом: время от времени терморегулятор будет отключаться, несмотря на то, что пол еще не разогрелся.
Почему не греет электрический теплый пол? Ремонт терморегулятора, видео:
Среди возможных причин такой ситуации может быть некорректный монтаж устройства.
Чаще всего неопытный домашний «специалист» размещает его очень близко к кабелю нагревания. Нередко датчик лежит прямо на проводах обогрева. А чего еще ждать в такой ситуации от прибора? Конечно, он будет «думать», что пол разогрелся до предела, и будет отключаться с целью пожарной безопасности.
Ремонта терморегулятора электрического теплого пола можно избежать, если правильно установить устройство. Корректный монтаж подразумевает не только правильное размещение датчика, но и наладку температурного режима с точностью до 2 °C. Проверить работу датчика позволит современный инфракрасный термометр.
Если же терморегулятор постоянно включен (это видно по горящему индикатору), то необходимо задуматься над проверкой теплого пола, после чего уже выяснять причину поломки.
Что делать, если пробил электрический теплый пол?
Случается так, что при установке пленочной конструкции, заливке бетоном или монтаже плитки можно пробить провода теплого пола. Конечно, заметить это сразу невозможно, но поломка проявит себя при включении системы.
Тогда и будет заметно, что пленочный теплый пол не греет.
Первым делом нужно определить, где именно произошла поломка. Если удалось определить, что кабель нагревания был пробит, то стоит найти место пробоя. Снять линолеум или ламинат не составит проблем. Гораздо сложнее придутся работы по демонтажу плитки. После вскрытия финишного покрытия, как правило, пробоя не будет видно. Далее нужно разрезать кабель. Так появится участок для прозвона. Определив пробой, нужно соединить все разрезы и пробои муфтами.
Альтернативой может стать применение пайки и трубок термоусадки. Замотав все места вмешательства изолентой, стоит запечатать аварийное место.
Попадание влаги в систему критично. Если система установлена в душе, необходимо использовать влагоизоляцию.
Все неисправности электрического теплого пола можно отремонтировать самостоятельно. Важно лишь определить, где произошла поломка.
Вреден ли теплый пол?
Вредны ли полы с подогревом?
Это утверждение снова и снова встречается в связи с теплыми полами.
На самом деле это не совсем неправильно, но, к сожалению, полностью устарело. Это предположение исходит из 1960-х годов, когда у них было мало опыта с теплыми полами, и они часто эксплуатировались при температуре поверхности значительно выше 30 ° C. Тогда это могло привести к повышенному распространению пылевых клещей, поднимающихся в горячем воздухе или даже существующих венозная болезнь может быть усилена.
Современные теплые полы уменьшают количество пыли в воздухе
Современные теплые полы работают иначе. Датчики температуры следят за тем, чтобы пол нагревался только до 28 ° C, а не нагревался бесконтрольно, как раньше. Это важно само по себе из соображений энергоэффективности, так как электрический теплый пол может автоматически регулироваться намного быстрее и точнее по сравнению с обычным теплым полом.
Итак, теперь все изменилось на противоположное: системы напольного отопления производят очень равномерное, хорошо распределенное лучистое тепло, которое не вызывает сильных воздушных потоков.
Радиаторы на стенах, как их еще охотно встраивают, не только отнимают пространство, но и над ними поднимается явно ощутимый теплый или горячий поток воздуха. Под радиаторами создается всасывание, которое аккуратно собирает пыль и транспортирует пыль под потолок. Когда воздух остывает, пыль распространяется по комнате, что не доставляет удовольствия аллергикам.
Теплый пол предотвращает появление плесени и пылевых клещей
В напольном отоплении был обнаружен еще один положительный аспект, который в любом случае полезен для здоровья:
Плесени быстро везде, даже если только в небольшом количестве. Часто в новое ковровое покрытие или обойный клей. Под обувью вы носите его с природы в дом. То же самое и с пылевыми клещами. Несмотря на самую тщательную чистоту, полностью избавиться от них вам никогда не удастся. Влажный воздух (относительная влажность более 60%) способствует росту клещей и плесени. Теплый пол обеспечивает пониженную влажность у земли, чего не могут сделать настенные радиаторы, так как создаваемый ими воздушный поток падает на землю и переносит влажность с охлаждающим воздухом — на радость клещам и плесени!
Таким образом, пол с подогревом создает здесь, особенно для аллергиков, лучший климат в помещении с менее загрязненным воздухом, возможность размножения за счет снижения влажности лишает грибок и клещей на земле.
Системы подогрева полов усиливают венозные заболевания и потливость ног
Таково было предположение исследований 1960-х годов. И, возможно, это было правильно, учитывая гораздо более высокие рабочие температуры теплых полов. Тепло, как правило, плохо помогает при существующих проблемах с венами. Но неважно откуда! Текущие рабочие температуры систем теплого пола полностью безопасны при заболеваниях вен.
Тем, кто страдает от потливости ног, пол с подогревом поможет. Теперь у них есть возможность гораздо чаще ходить босиком. Это не только хорошо для кожи с потными ногами, но и в целом полезно для осанки, мышц и костей. Не зря десятки лет умоляют ортопедов как можно чаще освобождать стопы от обуви. И уж тем более тапочки не особо предлагают оптимальную ортопедическую стельку! Таким образом, пол с подогревом дает возможность расслабиться и восстановить тело в обычно более нездоровом рабочем и повседневном мире.
Часто задаваемые вопросы домовладельца | WMS Теплый пол
Дом — это не место.
Это ощущение…
Итак, ваша новая квартира имеет полы с подогревом? Что ж, вы в надежных руках с подогревом полов, оснащенным с максимальной осторожностью и опытом компании WMS.
Однако для того, чтобы пользоваться преимуществами полов с подогревом, вам необходимо это понимать. Вот некоторые из преимуществ напольного отопления, а также несколько основных советов, которые помогут вам получить максимальную отдачу от вашей системы отопления. Мы также рассмотрим некоторые из наиболее часто задаваемых вопросов.
Часто задаваемые вопросы домовладельца
Как увеличить/уменьшить датчик пола ?
Напольные датчики используются по двум причинам: а) для защиты чувствительного покрытия пола от перегрева и б) для контроля температуры пола во влажных помещениях, где термостат установлен вне помещения. Если используется для защиты чувствительной отделки пола, мы настоятельно рекомендуем вам не регулировать это самостоятельно — обратитесь к поставщику, чтобы убедиться, что это выполнено правильно.
При использовании во влажных помещениях термостат необходимо настроить так, чтобы он считывал показания датчика пола в качестве основной формы контроля температуры, а затем просто увеличивал/уменьшал уставку температуры для достижения комфортных настроек.
Как обеспечить правильную температуру подачи и достаточное количество тепла, котла?
Перед проверкой убедитесь, что термостат подает запрос на нагрев не менее 30 минут. Если котел работает правильно, в коллектор будет подаваться горячая вода, а стержень коллектора будет теплым (возможно, горячим) на ощупь. Если на коллекторе нет тепла, котел не дает горячей воды. Пожалуйста, проконсультируйтесь с инженером-сантехником.
Почему у меня не работает пол с подогревом?
Существует заблуждение, что покрытие пола должно быть очень теплым на ощупь во время работы UFH. Имейте в виду, что это не так. Из-за размера площади поверхности пола температура пола будет лишь немного выше температуры воздуха, чтобы можно было достичь ваших настроек комфорта.
Если вы сомневаетесь, проверьте правильность настроек термостата. В качестве физического теста включите термостат так, чтобы он призывал к теплу, в течение 30 минут вы сможете наблюдать, как вода течет через расходомеры коллектора (в верхней части коллектора) и чувствовать тепло, исходящее из котла. Если ни одно из этих действий не произойдет в течение 1 часа, позвоните нам, чтобы выполнить несколько простых проверок по телефону.
Коды насосных установок, что означают разные коды и индикаторы ?
Когда насос работает, светодиод 1 горит зеленым. Четыре желтых светодиода показывают текущее энергопотребление (1 = низкое, 2 = средне-низкое, 3 = средне-высокое, 4 = высокое). Когда светодиод 1 мигает зеленым цветом, насос находится в режиме ожидания. Если светодиод 1 горит красным, помпа обнаружила аварийный сигнал. Пожалуйста, свяжитесь с нами, чтобы определить проблему.
Предлагаете ли вы соглашение о техническом обслуживании?
В связи с тем, что напольное отопление является скрытым продуктом, не подверженным коррозии и с минимальным количеством движущихся частей, контракты на техническое обслуживание обычно не требуются.
В первую очередь мы предлагаем вам позвонить нам, если у вас есть вопрос, и мы будем рады помочь. Большинство вопросов можно просто решить по телефону.
Каковы ваши периоды гарантии / отказа?
Труба = 75 лет. Коллектор (поток/возврат) = 50 лет. Насосный агрегат/смесительный клапан = 2 года. WMS Controls = 2 года
Какой тип напольного покрытия следует использовать?
Еще один часто задаваемый вопрос: «Какой тип напольного покрытия я могу использовать?»
Краткий ответ заключается в том, что все виды отделки можно использовать с подогревом пола, это то, что мы учитываем на этапе проектирования, чтобы убедиться, что ваша тепловая мощность рассчитывается правильно.
Если вы решите сменить напольное покрытие в будущем, необходимо принять во внимание несколько соображений, чтобы убедиться, что выбранное вами напольное покрытие не повлияет на расчетную тепловую мощность вашей системы UFH.
В общих чертах, более твердые поверхности, такие как камень и керамика, лучше всего подходят для использования с UFH, поскольку они имеют самое низкое тепловое сопротивление, обеспечивая наилучшую теплоотдачу; в отличие от покрытий, таких как ковры с длинным ворсом и коврики, которые имеют противоположный эффект.
Все напольные покрытия имеют рейтинг «tog», меру сопротивления, которая в идеале не должна превышать 2,5 tog (включая любые подложки) при использовании в сочетании с UFH.
КЕРАМИКА И НАТУРАЛЬНЫЙ КАМЕНЬ: Это лучший вид напольного покрытия для использования с UFH – благодаря плотности материала высокая теплопроводность позволяет теплу от трубопровода быстро проходить и обогревать помещение. выше. Все каменные изделия могут быть установлены выше UFH, включая натуральные материалы, такие как сланец и известняк.
ДЕРЕВЯННЫЕ ПОЛЫ: Древесина является натуральным продуктом и поэтому может реагировать на изменения в окружающей среде. Обязательно уточните у производителя напольных покрытий, распространяются ли на его продукцию температурные ограничения; в этом случае в комплект поставки входит напольный датчик, ограничивающий мощность нагрева до этого уровня. Как правило, пол из паркетной доски является наиболее прочным. Полы из цельного дерева содержат более высокое содержание натуральных продуктов, поэтому для них потребуется зонд/датчик для пола, так как они более чувствительны к перепадам температуры.
ЛАМИНАТЫ И ВИНИЛ: Ламинированные и виниловые напольные покрытия прекрасно подходят для использования с UFH, поскольку покрытия обычно тонкие и имеют высокую плотность, поэтому обладают хорошим уровнем теплопроводности. Мы всегда рекомендуем сначала уточнить у производителя данного напольного покрытия, подходит ли продукт для UFH.
КОВРЫ: Существует распространенное заблуждение, что ковер нельзя использовать с UFH, что не соответствует действительности, мы просто рекомендуем не превышать суммарное сопротивление 2,5 ког для ковра и подложки и использовать подложку, специально предназначенную для UFH, чтобы поддерживать теплопроводность на максимально возможном уровне.
КОВРЫ: Лучше всего рассматривать коврики, подходящие для использования с UFH. Рейтинг Tog должен находиться между 1 и 2, не должен превышать 2,5 и в идеале быть не толще 25 мм. Натуральные материалы лучше, так как они пропускают тепло, мешковина, а не войлок, будут работать лучше, как и ковры из натуральных волокон, а не из синтетических материалов.
