Тёплый пол: мифы и реальные факты

Содержание:

• Мифы о тёплых полах
• Миф №1: «Нагревательные маты потребляют слишком много электричества»
• Миф №2: «Системы нагрева полов вредны, так как излучают электромагнитное поле»
• Миф №3: «Тёплый пол трудно подлежит ремонту»
• Миф №4: «Конструкция требует много строительного клея при монтаже»
• Миф №5: «Тёплый пол опасен ударом электрического тока»

• Типы нагревательных полов
• Виды тёплых полов
• Преимущества системы «тёплый пол»
• Сфера применения

Мифы о тёплых полах

Тёплые полы обрели широкую популярность благодаря высокой эффективности и способности экономить энергию. В статье рассматриваются распространенные мифы об этой системе обогрева и проанализирована их справедливость.

Электрические тёплые полы самой распространенной конструкции состоят из отдельных элементов — нагревательных кабельных двухжильных матов, которые монтируются в пол помещения. Элементы выполнены в форме сетки, на которой размещён нагревательный кабель. Такая особенность позволяет экономить пространство.

Миф №1: «Нагревательные маты потребляют слишком много электричества»

Нагревательные маты, как и любой другой электрический прибор, имеют определенную мощность, от которой зависит степень потребления электрического тока. Но в любом случае для их работы требуется меньше энергии, по сравнению с бойлером или электрическим котлом. Это объясняется наличием терморегулятора — нагревательный кабель работает не постоянно, а только при падении температуры пола. Плитка и стяжка хорошо аккумулируют тепло, поэтому нагревательный элемент чаще находится в отключенном состоянии. К тому же, ежегодная тенденция совершенствования систем обогрева полов привела к тому, что появились экономичные маты, потребляющие до 75 Вт на квадратный метр.

Как рассчитать количество электроэнергии, потребленной тёплым полом?

Для расчёта следует воспользоваться формулой:

W = SхPх0,4

Здесь: S – площадь отапливаемого помещения; Р – мощность прибора; 0,4 – коэффициент, показывающий сколько поверхности пола закрыто напольным покрытием, иными словами – полезная площадь обогрева.

К примеру, если вы взялись подсчитать количество энергии, потреблённой тёплым полом с номинальной мощностью в 130 Вт/м² в помещении площадью в 20 м², формула будет иметь вид:

W = 20х130х0,4 = 1040 Вт

Это означает, что тёплый пол при работе потребляет 1,04 кВт в час. Обращаем внимание, что подсчёты очень грубые. Фактическое потребление будет меньше примерно в два раза. Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%. Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений.

Миф №2: «Системы нагрева полов вредны, так как излучают электромагнитное поле»

Из школьного курса физики известно, что при протекании электрического тока через проводник, вокруг него образуется электромагнитное «излучение» или «поле». Разница между этими терминами состоит в длине волны. Слово «излучение» целесообразно применять в том случае, когда длину волны можно сопоставить с её воздействием на окружающие предметы. Рентгеновское излучение, излучение микроволновой печи и т.д. Такие волны могут проникать в тело человека и менять структуру ДНК в клетках. Частота опасной волны измеряется в миллионах герц. В тёплых полах же это значение достигает всего 50 Гц. Для такого явления более применим термин «поле». Оно не способно проникать в организм человека и оказывать какое-либо негативное воздействие.

Производители тёплых полов оснащают изделия специальными вставками из меди или тонкой фольги. Они экранируют электромагнитное излучение и сводят на нет и без того низкие показатели.

Миф №3: «Тёплый пол трудно подлежит ремонту»

Тёплые полы от надёжных производителей исправно функционируют в течение десятков лет. Если поломка всё-таки случилась, следует найти её причину. Для начала нужно осмотреть терморегулятор и термодатчик. Если они работают нормально, значит причина кроется в механическом обрыве кабеля.

  Стандартные процедуры при обнаружении неисправностей:

• Отключение устройства от сети;
• Отсоединение кабеля от терморегулятора;
• Измерение сопротивления кабеля и его изоляции (допускаются погрешности в 5%).

При высоких показателях сопротивления можно с уверенностью говорить о поломке кабеля. Для обнаружения обрыва применяется высоковольтный генератор или аудиодетектор.

Когда место обрыва найдено, проводятся следующие этапы ремонта:

• Демонтаж участка напольного покрытия;
•
  Вскрытие стяжки;
•
  Соединение концов оборванного провод гильзами с помощью пресс-клещей;
•
  Изоляция восстановленного участка провода с применением термоусадочной муфты;
•
  Проведение стяжки и монтажа напольного покрытия.

Длительность данной процедуры не занимает больше двух-трёх часов. При наличии необходимого инструмента провести ремонт можно самостоятельно. Если его нет – многие ремонтные мастерские предлагают услуги устранения неполадок тёплых полов.

Ремонт терморегулятора

Если причина неисправности заключается в поломке терморегулятора, ремонт выглядит следующим образом:

•
  Проводится тестирование клемм соединения всех узлов;
•
  Измеряется сопротивление термодатчика;
•
  Проводится зачистка клемм и замена термодатчика, если проблема в нем.

Ремонт термодатчика

Термодатчик – устройство, контролирующее температуру пола и отключающее питание при достижении нужных тепловых показателей. При поломке данного элемента конструкции питание на кабель подаётся без перерывов. Это приводит к высокому потреблению энергии и чрезмерному прогревы помещения. Для проверки работоспособности датчика проводятся следующие мероприятия:

• Отключение устройства от терморегулятора;
• Измерение сопротивления;
• Сверка полученных данных с исходными показателями.

При разнице показателей сначала зачищают контакты. Если это не помогло, датчик подлежит замене. Установленный в гофрированную трубу элемент теплого пола заменяется без трудностей, но если он вмонтирован в стяжку, придётся разбирать участок напольного заполнения.

Проблема с низким напряжением питания

Перепады силы тока в сети могут влиять на стабильную работу электрического мата. Для защиты устройства следует использовать стабилизаторы напряжения. Если пол установлен аккуратно с соблюдением всех рекомендаций — срок его непрерывной эксплуатации исчисляется годами.

Миф №4: «Конструкция требует много строительного клея при монтаже»

Перед установкой тёплых матов нужно провести расчёт количества клея. В случае, когда на уложенные нагревательные элементы планируется укладка кафеля, слой клея между ними должен составлять порядка одного сантиметра. Это делается для создания своеобразной подушки между напольным покрытием и электрическими элементами. Равномерно нанесенный клей способствует выравниванию плитки и предотвращению механических повреждений кабеля.

Как рассчитать расход клея?

Для расчёта нужного количества монтажного материала нужно объём клея, необходимый для укладки одного квадратного метра, умножить на площадь помещения. К полученному результату прибавить еще 10% для компенсирования погрешностей.

Толщина нагревательного мата находится в пределах 5 мм. Слой клея – 10 мм. Практика показывает: при установке теплых полов требуется на 20-25% больше клея, чем при обычной укладке плитки. В денежном эквиваленте это несоизмеримо малая цена по сравнению с преимуществами, которыми обладает система обогрева пола.

Миф №5: «Тёплый пол опасен ударом электрического тока»

При разработке нагревающих матов большое внимание отводится безопасности. Практически 85% конструкции пола предназначены для предотвращения электрических пробоев, и лишь оставшиеся 15% – для обогрева пола. Жилы нагревательного кабеля находятся под толстым слоем полимерных оболочек, не проводящих электрический ток. Оболочки выполнены из теплостойкого поливинилхлорида, способного выдерживать температуру до 180 С^о. Это значительно выше максимальной температуры нагревательного кабеля. На оболочки накладывается защитная фольга, после чего всё это покрывается еще одним слоем ПВХ. Положение кабеля надёжно фиксируется в полу, что исключает возможность повреждений. Совокупность плотной изоляции в несколько слоёв и невозможности повреждений кабеля, позволяет монтировать пол в комнатах с высокой влажностью – ванной, кухне и т.д.

На практике это означает, что ни пролитая воду, ни сырость, ни паровая влага не могут поспособствовать удару электрического тока. Изделие полностью безопасно.

«Тёплый пол сушит воздух и поднимает пыль» – температура нагревателя находится в пределах 45 С^о, температура поверхности пола – около 27 С^о. Таких показателей не достаточно для осушения воздуха в помещении. Поток тёплого воздуха, поднимающийся от пола вверх, также не достаточно плотный для поднятия частиц пыли. Таким образом, использование тёплого пола никак не нарушает домашний микроклимат.

Распространённые мифы о тёплых полах не подтверждаются реальными фактами, а польза от их использования действительно высока. Не нужно отказывать себе в покупке такого элемента обогрева только на основании ничем не подтвержденной информации.

Типы нагревательных полов

Существует два основных типа электрических нагревательных матов – одножильные и двужильные. В первом варианте в качестве нагревательного элемента выступает специальный кабель. При укладке оба конца кабеля нужно подсоединить к терморегулятору, то есть начало и конец подключить к одному месту. Особенность данного типа в том, что при работе он излучает электромагнитное поле. Оно не опасно для человека, поэтому нагревательные маты размещают в жилых помещениях. Одножильный пол стоит дешевле двужильного аналога. Он часто размещается на кухне или в ванной.

Двужильный мат – более совершенный вариант тёплого пола. В нём, помимо нагревательного кабеля, присутствует также изолированный электрический провод. С одной стороны они соединены и размещены в муфту, со второй подсоединены к терморегулятору. Такое решение позволяет гасить электромагнитное поле. Двужильный мат более прост в монтаже, так как его установку можно закончить в любом месте в помещении – второй конец не нужно подсоединять к термостату.

Другой критерий, по которому различают нагревательные системы – мощность. От неё зависит количество потребляемой энергии, площадь обогрева помещений, время достижения оптимальной температуры поверхности напольного материала. Чем больше площадь комнаты, тем более мощные маты следует выбирать.

Надёжность полов от одного производителя не зависит от типа нагревательных матов.

Виды тёплых полов

Помимо электрических нагревательных матов, существует и другой вид обогревательных систем – водяной. По сути, он представляет собой радиатор водяного отопления, размещенный под напольным покрытием. Такая система встречается довольно часто – в коттеджах, загородных домах, квартирах жилых комплексов и кладовых помещениях. Радиаторы могут подключаться как к центральному отоплению, так и к автономной системе отопления. Каждый хозяин самостоятельно выбирает тип подключения, исходя из особенностей дома и финансовых возможностей. К достоинствам водяного тёплого пола можно отнести равномерное распределение тепла по квартире, в отличие от установленных вертикально по отношению к стенам радиаторов.

Преимущества системы «тёплый пол»

•
  Размещение систем «тёплый пол» не занимает свободное пространство в доме. Для их монтажа требуется всего несколько сантиметров пола. Нагревательные элементы размещают под плитку или другое напольное покрытие.

•
  Простота монтажа – любой человек, не обладающий специальными навыками, может быстро понять принцип работы системы и особенности её установки.

•
  Экономия электричества – нагревательные маты равномерно распределяются по всей площади дома, что позволяет быстро прогреть пол. При этом требуется много энергии, по сравнению с альтернативными нагревательными приборами.

Сфера применения

Благодаря описанным выше преимуществам нагревательные маты находят широкое применение в жилых помещениях, загородных домах, коттеджах. Особенно востребованы они в тех комнатах дома, где полы всегда холодные — ванные комнаты, кухни, спальни, технические помещения и т.д. Установленные нагревательные системы не только повышать комфорт проживания в доме, но также предотвращают простудные заболевания, связанные с хождением по холодному полу.

Читайте также:

• Термостаты для тёплого пола
• Обзор комнатных термостатов TEPLOCOM
• Беспроводные комнатные термостаты TEPLOCOM

Электрические теплые полы, все виды, низкие цены, качественный монтаж официальная гарантия. Теплые полы Алматы

Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.

Наиболее простым и надежным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.

Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:

Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.

Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.

Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.

Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.

Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.

МУЛЬТИМЕТРДля поиска неисправности Вам понадобится МУЛЬТИМЕТР.

Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.

Если причина холодного теплого пола еще не найдена, то повреждение кроется в одном из трех элементов системы: терморегуляторе, датчике температуры, греющем кабеле.

1. Неисправность терморегулятора

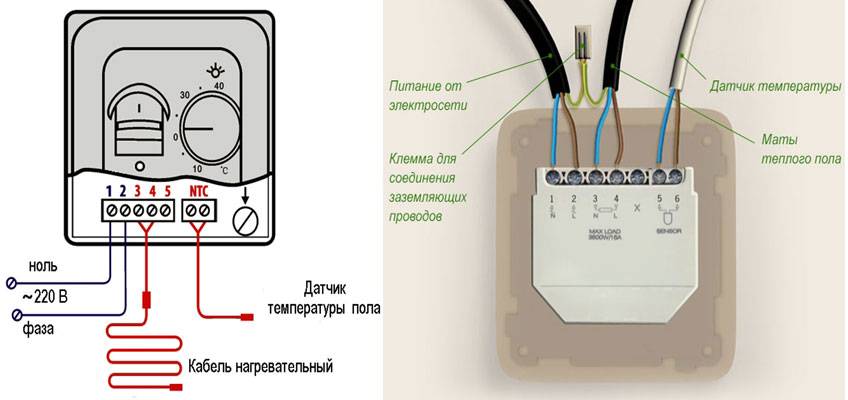

Неисправность терморегулятора При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.

Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаются подключенными к регулятору. Мультиметром проверяем подведено ли напряжение к регулятору и правильно ли подключены все провода к контактам, сверяясь со схемой в инструкции к вашей модели терморегулятора.

Если неисправность еще не обнаружена, то следует проверить нагрузку, которую создает греющий кабель или нагревательный мат, используемые в системе теплый пол. Для этого надо измерить их сопротивление, соединив контакты мультиметра с контактами терморегулятора. Показатели сопротивления нагрузки должны совпадать с данными, указанными в техническом паспорте устройства. Если сопротивление равно 0, то причина неисправности — терморегулятор, который следует отдать в ремонт в сервисный центр или заменить.

2. Неисправность датчика температуры

Неисправность датчика температуры Если все провода подключены правильно, терморегулятор работает, но на контактах подключения нагревательного кабеля напряжение отсутствует, необходимо проверить работу датчика температурного режима. Для этого измеряем показатель его сопротивления и сверяем с данными, указанными в техническом паспорте. Следует также учесть, что сопротивление датчика уменьшается при его нагревании и может не соответствовать заявленным данным в паспорте. При большой разнице в измерениях неисправный датчик следует отключить и заменить на новый.

3. Неисправность нагревательного кабеля

Мы уже проверили терморегулятор и датчик теплого пола, но неисправность еще не найдена? Начинаем проверку греющего кабеля. Для того, чтобы определить нагрузку, которую создает нагревательный кабель, надо измерить его сопротивление. Полученные данные сравниваем с показателями, указанными в техническом паспорте устройства.

Основываясь на показаниях приборов, можно определить причину неисправности теплого пола. Данные ниже нормы указывают на повреждение внешней оболочки греющего кабеля. При сопротивлении, стремящемся к нулю, причина в механическом повреждении кабеля или отгорании соединительной муфты. Неустойчивые значения говорят о наличии воды под оболочкой. Если же мультиметр показывает знак «бесконечность», проблема в перегорании или обрыве греющего элемента, расположенного в соединительной муфте устройства.

Проведя диагностику и выявив неисправность нагревательной системы, можно ее устранить самостоятельно, или прибегнуть к помощи специалистов. Но стоит обязательно учесть, что найти место повреждения греющего кабеля в стяжке возможно только с помощью специального оборудования. При возникновении подобной ситуации советуем обратиться в сервисный центр, мастера которого отремонтируют нагревательный кабель с минимальными для Вас повреждениями напольного покрытия.

Теплые полы Алматы

Источник: teplyypol. ru

Это пол с подогревом, Джим, но не такой, каким мы его знаем

Отопление на 100 лет — Фото Aldebaran S на Unsplash

Дэйв Грин

Дэйв Грин

Главный операционный директор ООО «Хит Мат»

Опубликовано 23 сентября 2022 г.

+ Подписаться

Недавно компанию Heat Mat попросили спроектировать электрическую систему обогрева пола для особого клиента, работающего в сфере частных площадей. Система должна была прослужить 100 лет, иметь несколько встроенных резервов, соответствующих тем, которые необходимы для космических путешествий, и мы думаем, что некоторые элементы нашего решения могут показаться вам довольно интересными.

Многие из принципов, которые мы изучаем, могут быть применены к любой системе электрического подогрева пола, где бы она ни была установлена, а использование резервных систем отопления уже стало обычным явлением на роскошных яхтах, в критической для безопасности инфраструктуре и системах, используемых в полярных регионах.

Компания Heat Mat недавно обратилась к дизайнеру элитного жилого дома, который создавал резиденцию для поколений, которая, по мнению их клиента, будет использоваться более 100 лет. Они хотели работать с Heat Mat, чтобы спроектировать систему в соответствии со строгими требованиями своего клиента, главное из которых заключалось в том, что системы должны работать в течение 100 или более лет с минимальным вмешательством. Да, Heat Mat предлагает пожизненную гарантию, но им этого было недостаточно. Их клиента не беспокоила первоначальная стоимость теплого пола, он просто хотел систему отопления с максимально возможным сроком службы, и нам было поручено определить и изготовить ее.

Чтобы сделать работу еще более сложной, их клиент активно участвует в частной космической отрасли и стремится следовать некоторым из тех же принципов, которые они используют там для жизненно важных систем с несколькими встроенными резервами. Они хотели, чтобы мы включили как минимум три резервные системы отопления:

• Горячее резервирование — система, которая работает вместе с основными нагревательными элементами и автоматически берет на себя дополнительную тепловую нагрузку в случае отказа основного нагревателя.
• Теплое резервирование  – с отключенным подогревом пола, но готовым к автоматическому включению в случае отказа основной и горячей резервной систем.
• Холодное резервирование  – система, которая стояла там, совершенно не подключенная к другим системам, и для ее запуска и запуска в случае необходимости требовалось бы вмешательство человека.

Приняв вызов, мы приступили к работе.

У нас действительно было пустое техническое задание, за исключением того, что типы готовых полов должны были быть из мрамора и гранита. Для начала мы обдумали основные меры, которые мы могли бы предпринять, чтобы снизить риск отказа любой системы отопления в течение следующих 100 с лишним лет. 9№ 0003

Электрические кабели для обогрева пола уже очень хорошо подготовлены к длительному сроку службы. Они питаются от электричества, основного источника энергии будущего, и не имеют коллекторов и труб системы мокрого теплого пола, которые могут засориться или иным образом выйти из строя. Если нагревательные кабели имеют механические повреждения (например, кто-то просверлил кабель), они легко ремонтируются, а сами кабели и маты не имеют электронных частей, которые могут выйти из строя. Первоначальный набор предложений, которые мы подготовили, применим практически к любой системе электрического обогрева пола, даже если она установлена ​​в более обычных домашних условиях:

• Выбор системы  – Используйте низкопрофильный нагревательный кабель с заниженными характеристиками, который не работает с полной проектной мощностью на погонный метр. В нашем случае это может быть использование матов PKM мощностью 160 Вт/кв.м. На этом коврике кабель работает с мощностью 16 Вт/метр, но он рассчитан на мощность до 25 Вт/метр, поэтому он испытывает очень низкую нагрузку при нагревании и охлаждении.
• Убедитесь, что это сетевое напряжение  – Чем выше напряжение, тем меньше нагрузка на кабель, поэтому мы выбрали наш кабель 230/110 В, а не низковольтную систему 12 В или 24 В. Низковольтные системы также не имеют заземления, а это означает, что система может не так легко отключиться, если потребуется для самозащиты. Для низковольтных систем также требуются трансформаторы, на которые обычно предоставляется не более 5 лет гарантии и ограниченный срок службы.
• Покройте нагревательный мат подходящим 12-миллиметровым выравнивающим составом  – Это обеспечит очень стабильную поверхность вокруг кабеля, которая поможет ему эффективно отводить тепло.
• Установка нескольких напольных датчиков и использование стандартных опций.  Частота отказов напольных датчиков составляет примерно 1:1000 за десятилетний период. Если бы я устанавливал систему на 100 с лишним лет, я бы установил по три напольных датчика для каждой системы, чтобы в случае отказа одного можно было просто переключиться на следующий с минимальными усилиями; вероятность того, что все три выйдут из строя в течение 100 лет, очень мала: 1:1 000 000. Наши напольные датчики имеют отраслевой стандарт 12 кОм, поэтому они по-прежнему будут совместимы с новыми системами управления через много десятилетий.
• Соблюдайте особую осторожность при установке соединения холодного хвостовика и торцевой заделки.  – Эти секции системы обогрева изготавливаются вручную и рассчитаны на выход из строя в случае перегрева. Их можно было установить таким образом, чтобы обеспечить более легкий доступ к этим секциям в случае необходимости ремонта, если что-то вызвало перегрев системы.
• Убедитесь, что система установлена ​​правильно!  — Почти все отказы происходят из-за неправильной установки, поэтому правильная установка системы и выполнение всех электрических проверок обеспечивают надежную защиту. Используйте установщика, который знает, что делает, и прочитал соответствующие инструкции и электротехнические правила. Воспользуйтесь бесплатной поддержкой технической команды Heat Mat, чтобы утвердить установку лично или с помощью видеозвонка/фотографий.
• Долговечность контроллера —  Предполагаемый срок службы контактора в контроллере электрического теплого пола ограничен в зависимости от количества операций (циклов включения/выключения), при этом блоки, произведенные компанией Heat Mat OJ, имеют одно из самых высоких показателей количества рабочих циклов. в отрасли. Хотя уже многие контроллеры работают и через 20 лет, но электроника в них может выйти из строя, а контактор может дать сбой. Многие люди меняют свои контроллеры каждые 10 или 15 лет, чтобы идти в ногу с новейшими технологиями. Для этой системы мы указали запасные контроллеры, которые должны быть установлены в будущем, если это потребуется, или, в качестве альтернативы, сменные контроллеры могут быть приобретены в будущем и установлены в случае отказа одного из них. Альтернативой может быть запуск всей системы через систему управления зданием с использованием датчиков температуры и внешнего контактора. В конце концов, оба этих элемента, скорее всего, потребуют замены до того, как истечет 100 лет, так что все эти решения приемлемы.

Приведенные выше рекомендации являются наиболее простыми и, как уже упоминалось, применимы практически к любой системе. Однако этот клиент хотел, чтобы мы указали на любые дополнительные меры, которые они могли бы предпринять для сохранения долговечности систем отопления. Мы собрались вместе, чтобы придумать еще несколько, некоторые из которых мы уже применили на практике в крупных инфраструктурных проектах Heat Mat, а также в проектах для Арктики и Антарктики:

• Создание греющих кабелей малой мощности по индивидуальному заказу  – Уменьшая мощность нагревательного кабеля ниже его максимальной расчетной мощности, вы снижаете нагрузку на кабель. Heat Mat может производить нагревательные маты, используя наш кабель мощностью 25 Вт на метр, но потребляя всего 5 Вт на метр, что означает, что кабель подвергается исключительно низким нагрузкам от теплового расширения и сжатия.
• Установка нескольких нагревательных матов/кабелей  – Вместо того, чтобы использовать один большой нагревательный мат для обогрева помещения, вы можете использовать несколько маленьких матов, чтобы в случае выхода из строя одного из них клиент был бы незаметен (при условии, что маты находились под стяжкой толщиной 55 мм для отвода тепла).
• Защита от ударов молнии —  Если молния ударит по объекту, это может привести к отказу системы, поэтому разумно обеспечить достаточную защиту от молнии/перенапряжения.
• Защита с помощью устройства обнаружения дуги  – Хотя защита УЗО 30 мА требуется всегда, дополнительная защита с помощью устройства обнаружения дуги гарантирует, что система защищена от очень редких проблем, вызванных искрением в соединениях.
• Ограничение цикла включения/выключения — Если вы действительно хотите обеспечить максимальную долговечность системы, вы можете запретить регулярное включение и выключение системы, позволив ей превысить целевую температуру на 2 ° C, а затем вернуться к целевой температуре. Это ограничит физическую нагрузку на кабель от циклов нагрева и охлаждения и может сочетаться с кабелем с низкой выходной мощностью.

После предоставления подробной информации обо всех вышеперечисленных мерах мы, наконец, подошли к созданию резервных систем. У нас было несколько вариантов, но мы выбрали:

• Первичная система  – Несколько небольших нагревательных кабелей на комнату, изготовленных по индивидуальному заказу для прокладки со сверхнизкой мощностью на погонный метр, все они размещены под выравнивающим составом толщиной 12 мм. Если бы один кабель вышел из строя, это было бы незаметно при температуре пола над системой. В этой системе было три напольных датчика, расположенных в разных точках комнаты, как и во всех других системах.
• Горячее резервирование  – Под основной системой была указана идентичная вторичная система под еще одним 12-миллиметровым слоем выравнивающего состава; эта система имела те же целевые температуры, что и основная система, и работала с ней в тандеме. Любая система могла полностью обогреть комнату, если работала сама по себе.
• Тепловое резервирование  – Мы повторили установку в третий раз под горячим резервированием, но с нагревательными матами мощностью 160 Вт/кв.м под еще 12 мм выравнивающего состава. Причина использования другой конфигурации продукта заключалась в том, что в пластике или металле основного кабеля имелись какие-либо дефекты, которые не обнаруживались в течение многих десятилетий; в этом случае матовый кабель 160 Вт/кв.м не должен иметь такой же слабости, так как он имеет другую конструкцию и экструдируется отдельно. Эта система изначально контролировалась так, чтобы температура пола и помещения была ниже, чем у двух основных систем, поэтому теоретически она никогда не сработает, если какая-либо из двух других систем будет работать правильно.
• Холодное резервирование  – Последняя система представляла собой нагревательный кабель для глубокой стяжки, проложенный под тремя вышеуказанными системами и под 20-миллиметровым слоем выравнивающего состава. Как и в случае с нагревательным матом, это был другой тип кабеля для защиты от отказа материала в одной системе, который также влиял на другие системы, и система была на месте, но не подключена к электрической цепи объекта, что означает, что даже в случае удара молнии , система не может быть повреждена.

Окончательный проект означал, что в каждой комнате было четыре системы отопления, каждая из которых могла автономно обогревать помещения. Две резервные системы автоматически берут на себя отопление в случае выхода из строя других систем, а третью необходимо включать вручную. Основываясь на вышеизложенном, мы уверены, что с помощью системы тепловых матов помещение можно обогревать до 2100 годов.

Другие также смотрели

Исследуйте темы

UDG – универсальный термостат OJ для электрического обогрева пола

Программируемый термостат «все в одном» для управления электрическим подогревом пола, где требуется оптимальная комфортная температура и минимальное потребление энергии.

Регионы продукции: США и Канада

• Дисплей
• GFCI
• Программируемый

Документы
Часто задаваемые вопросы

UDG Эффективный, интуитивно понятный и стильный

Программируемые термостаты со встроенным GFCI

Программируемые термостаты «все в одном» для управления электрическим теплым полом, где требуется оптимальная комфортная температура и минимальное потребление энергии.

ЭФФЕКТИВНЫЙ, ИНТУИТИВНЫЙ И СТИЛЬНЫЙ

• Простой пользовательский интерфейс и продуманный дизайн установки
• Запрограммировано для быстрой настройки
• Контролируемое энергопотребление
• Простое управление – нет необходимости в руководстве
• Различные напряжения: 120–240 В (включая 208 В)
• Выходное реле: 15 А
• Большой дисплей с подсветкой для удобства чтения
• Одиночный термостат для всех применений (комнатный, напольный, комнатный с ограничением по полу и в качестве регулятора)
• Промышленный образец:
  США — Патент на промышленный образец № D768092
  Канада – Патент на промышленный образец № 161353

Продукт Документы

Продукт Часто задаваемые вопросы

Каково время резервного копирования?

Ответить

Настройки программы неизменны, часы будут сброшены через 2-4 часа.

Как снять блокировку от детей?

Ответить

• С главного экрана
• Дважды нажмите кнопку «ОК»
• Нажмите одновременно кнопки ВВЕРХ и ВНИЗ в течение 3 сек.
• Разблокировка замка от детей (видео)

Что означает код ошибки «E2»?

Ответить
Код ошибки «Е2» означает дефектный, поврежденный или не подключенный датчик пола. Проверьте соединения или при необходимости замените датчик.

Что приводит к постоянному включению светодиода?

Ответить
Ваш нагревательный мат или установка между термостатом и нагревательным матом имеет ток замыкания на землю. Термостат отключил питание для вашей безопасности. Пожалуйста, свяжитесь с местным электриком.

Как сделать, чтобы USG выключался, когда выключается термостат?

Ответить
Проверьте соединения между двумя блоками. Если USG неправильно подключен к термостату, USG не выключится.

Куда подключать заземляющий провод ковриков?

Ответить
Провод заземления в напольном коврике должен быть подключен непосредственно к проводу заземления питания.

Какой рекомендуемый ночной режим?

Ответить

Рекомендуемое ночное понижение не более 5°C/41°F

Сбрасывается ли адаптивная функция при сбросе настроек?

Ответить
Да, адаптивная функция сбрасывается во время сброса настроек.

Установка – Длина кабеля датчика

Вопрос
Какова максимальная длина кабеля датчика?

Ответ
В целом рекомендуется, чтобы максимальная длина кабеля датчика составляла 164 фута/50 метров, длина может быть меньше. Прочтите инструкции, чтобы узнать точную максимальную длину.

Как исправить сообщение об ошибке E2?

Ответить
«Е2» означает неисправный, поврежденный или отключенный датчик пола.
