Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Как подключить розетку с заземлением: порядок действий

По современным стандартам, бытовая проводка в домах и квартирах должна быть трехпроводной: фаза, ноль и защитное заземление. Соответственно, все устанавливаемые розетки, должны иметь три контакта для подключения проводов. Наличие заземления продиктовано соображениями безопасности: в нашей жизни появляется все больше электрических приборов. Мы постоянно с ними контактируем, что повышает риск поражения электрическим током. Для минимизации этих рисков и необходимо защитное заземление. При возможности следует заменить старые двухконтактные розетки. Тем более что многие производители бытовой техники выполняют гарантийные обязательства только при условии подключения устройств через розетку с заземлением.

Содержание статьи

• 1 Что такое розетка с заземлением
• 2 Устройство розетки с заземляющим контактом
• 3 Как работает заземление в розетке
• 4 Виды розеток с заземляющим контактом
• 5 Как подключить розетку с заземлением
• 6 Как проверить наличие земли в розетке
  • 6.1 Самостоятельная проверка
  • 6.2 К вопросу о безопасности

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

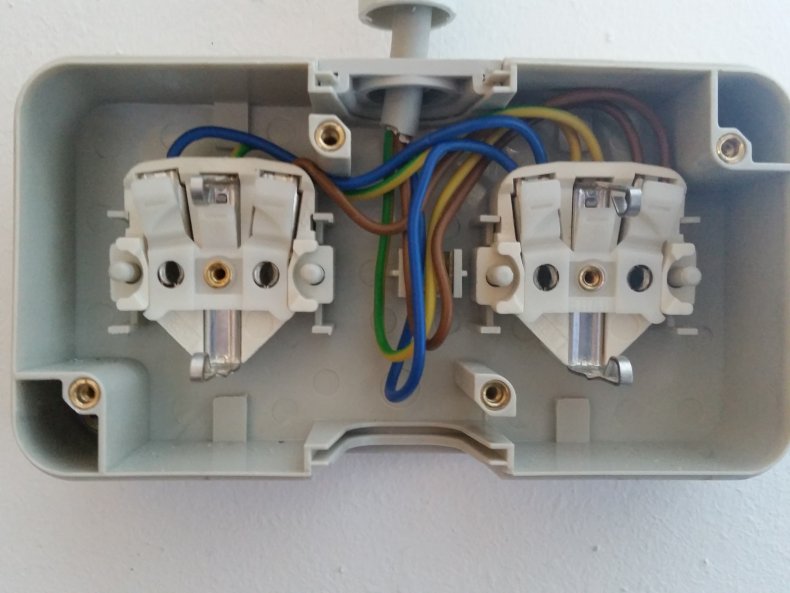

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

Конструкция у пары вилка-розетка такая, что первыми замыкаются земляные контакты. То есть, при включении прибора при помощи шнура, сначала прибор заземляется, затем на него подается напряжение.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение. Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Как подключить розетку за 6 простых шагов [Руководство домовладельца]

Эндрю Моссман

Основатель и генеральный директор Homeworx

Представьте себе:

Наконец-то вы купили звуковую систему своей мечты. Вы готовы стильно слушать любимые альбомы и создавать настроение в своем доме. Вы установили это. Смотрится красиво. Вы идете, чтобы включить его, и…

…понимаете, что розетки нет.

Многие домовладельцы сталкиваются с проблемой необходимости иметь больше электрических розеток, чем может предложить их помещение. Это может разочаровать при проектировании комнаты и вынудить домовладельцев использовать громоздкие и непривлекательные решения, такие как удлинители.

Если вы давно хотели, чтобы в вашем доме было больше доступных вам розеток или чтобы ваши розетки были обновлены, вы не одиноки. Хорошие новости? Это проект, который вы можете легко сделать своими руками!

Многих пугает мысль о том, чтобы самостоятельно выполнять электромонтажные работы, но мы здесь, чтобы сказать вам, что когда вы вооружены знаниями, вам нечего бояться. Если вы хотите узнать , как подключить розетку , вы пришли в нужное место. Разбираем:

• То, что вам нужно
• Преимущества подключения новой розетки
• Действия по безопасному подключению розетки

Готовы начать? Читайте дальше, чтобы узнать все, что вам нужно знать!

Причины подключить розетку

Почему бы просто не использовать удобный удлинитель? Это работает достаточно хорошо.

Правда в том, что проводка новой розетки дает множество преимуществ, в том числе:

• Безопасность – Удлинители могут быть удобными, но когда дело доходит до безопасности, они менее чем оптимальны. Удлинители имеют свойство перегреваться, что делает их пожароопасными.
• Совместимость с современной бытовой техникой — Старые розетки часто не могут удовлетворить потребности в электроэнергии, необходимой для большинства современных бытовых приборов. Добавление новой розетки поможет вам поддерживать любые будущие устройства, которые вам могут понадобиться для подключения.
• Обновленные розетки — Если вы живете в старом доме, возможно, вам приходится иметь дело с большим количеством двухконтактных розеток. Вы можете попрощаться со своими адаптерами розеток, когда будете подключать новую электрическую розетку! Установив современную розетку с 3 контактами, вы получите розетку, совместимую с вашей электроникой
• Устранение беспорядка – Протягивание шнуров по комнате или использование удлинителей может привести к опасности споткнуться, а также создать визуально непривлекательное пространство. Добавление новой электрической розетки поможет сохранить ваше пространство чистым и собранным.

Какие инструменты вам понадобятся?

Прежде чем приступить к прокладке проводов, убедитесь, что у вас есть все необходимое. Вот некоторые из ключевых инструментов, которые вам понадобятся для проекта.

• Тестер напряжения
• Ножовка для гипсокартона
• Соединители проводов
• Инструмент для зачистки проводов
• Плоскогубцы с иглами
• Отвертки
• Электрический кабель
• Розетка
• Накладка
• Искатель шпилек

Что нужно знать перед началом работы

Когда дело доходит до работы с электричеством, важно убедиться, что вы понимаете основные принципы работы с электрической системой вашего дома. Мы рекомендуем потратить некоторое время на просмотр видеороликов, подобных приведенному ниже, чтобы вы чувствовали себя уверенно, прежде чем приступить к работе.

Помните, всегда лучше перестраховаться, чем сожалеть! Если вы не уверены, мы рекомендуем перед началом проконсультироваться с профессиональным электриком.

6 шагов к подключению розетки

1) Будьте в безопасности

Безопасность превыше всего! Прежде чем приступить к подключению розеток, обязательно отключите все электричество в комнате, щелкнув соответствующий выключатель в блоке выключателя. Не уверены, что вы нажали правильный переключатель? Используйте тестер напряжения для проверки других розеток в комнате.

Если вы устанавливаете новую розетку, вам нужно будет поднести искатель стоек к стене, где вы хотите установить новую розетку. Вы можете разместить новую розетку в любом месте между двумя шпильками.

Возьмите новую электрическую коробку и обведите ее там, где на стене должна быть розетка. Затем вы можете вырезать эту форму с помощью пилы для гипсокартона.

2) Подготовка и прокладка кабелей

Следующим шагом является подготовка и прокладка кабелей через заднюю и боковые стороны распределительной коробки. В общем, вы хотите, чтобы через коробку проходило от шести до семи дюймов кабеля. Если ваши провода слишком длинные, мы рекомендуем обрезать их кусачками. Точно так же вам нужно только 6-7 дюймов, чтобы выйти из электрической коробки. Опять же, если есть лишние провода, их можно обрезать.

3) Зачистите провода

После того, как ваши провода были помещены в коробку, пришло время зачистить их. С помощью универсального ножа удалите около 1/2 дюйма пластикового покрытия с внешней стороны провода. Если вы заменяете проводку от старой розетки, убедитесь, что внутренний провод не изношен и не подгорел. Если это так, обрежьте его, пока у вас не будет нового начала.

4) Подсоедините провода

Далее вам необходимо подключить провода через проводной разъем. При этом важно следовать инструкциям производителя, чтобы обеспечить безопасное и эффективное соединение. Это может потребовать дополнительной зачистки проводов.

Соединитель проводов соединяет провода с косичками с проводами заземления. Провода косички обычно представляют собой медную проволоку, которая может быть неизолированной или иметь зеленое покрытие.

5) Подсоедините розетку

Теперь вы можете подключить провода к розетке. С помощью плоскогубцев прикрепите заземляющий провод к заземляющему винту (это будет зеленый винт), белый нейтральный провод к серебряному винту и черный провод к золотому винту.

После этого вы сможете привинтить розетку к стене.

6) Установите накладку

Наконец, вы можете привинтить накладку, чтобы придать новой розетке законченный вид!

Нервничаете? Позвольте профессионалам справиться с этим.

Все еще чувствуете себя неуверенно? Пришло время поговорить с профессионалом. В Homeworx мы знаем, что маленькие проекты имеют большое значение для вашего дома. Вот почему мы предлагаем услуги разнорабочего, чтобы помочь вам с большими и маленькими проектами. Свяжитесь с нами сегодня, чтобы получить бесплатную оценку ваших электрических проектов!

Схемы проводки с несколькими розетками

Автор: Dale Cox

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью винтов клемм для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения для нескольких розеток

На этой схеме показана проводка для нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение устройства GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита.
