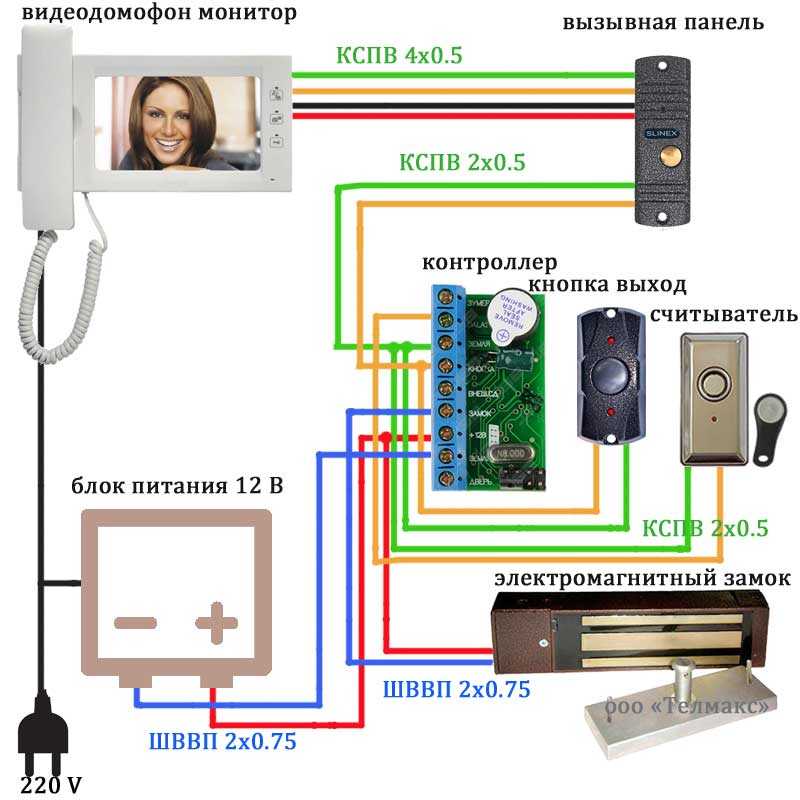

Схема подключения электромагнитного замка и кнопки выхода подключенной от вызывной панели, с использованием на панели управляемого выхода «Lock»
Схема подключения электромеханического замка и кнопки выхода подключенной от вызывной панели, с использованием на панели управляемого выхода «Lock»
Схема подключения с использованием двух электромагнитных замков и двух кнопок выхода, при подключении к панели через RS485 в качестве интерфейса управления
Схема подключения с использованием двух электромеханических замков и двух кнопок выхода, при подключении к панели через RS485 в качестве интерфейса управления
Регулировка длительности времени открытия замка подстроечным резистором. (для модуля с 8 пинами)
Модуль задержки оснащен подстроечным резистором, который отвечает за время срабатывания реле.
Это время на которое реле будут переключаться из одного положения в другое при поступлении на них сигнала открытия по по интерфейсу RS-485, по входу «Lock» и при нажатии кнопок выхода.
Подстроечный резистор используется для регулировки времени переключения контактов реле. Вращение против часовой стрелки уменьшает время переключения, вращение по часовой стрелке увеличивает время переключения контактов реле.
Светодиодный индикатор показывает статус настройки подстроечного резистора.
Использование электромеханических замков.
Для настройки SH-42 при использовании электромеханического замка требуется повернуть подстроечный резистор против часовой стрелки, тем самым установив минимальное значение времени, менее 1 сек.
В зависимости от источника сигнала для открытия двери: сигнал от вызывной панели по интерфейсу RS485, от SH-42 c контактов открытия двери или контактов пожарной сигнализации, система будет вести себя по-разному.
- Сигнал от вызывной панели. Каждый сигнал об открытии двери будет означать срабатывание реле на 1 сек. Время задержки перед срабатыванием зависит от соответствующей настройки в вызывной панели.
- Кнопка выхода. Каждый сигнал с кнопки выхода будет означать срабатывание реле на 1 сек.
- Вход пожарной сигнализации. Сигнал со входа сигнализации будет означать срабатывание реле на 1 сек. Реле будет срабатывать раз в минуту, до тех пор, пока сигнал не пропадет.
Использование электромагнитных замков.
Для настройки SH-42 при подключении электромагнитных замков, подстроечный резистор необходимо крутить по часовой стрелке для достижения требуемой длительности времени срабатывания реле. Индикатор отображает установленное время длительности срабатывания реле в секундах количеством световых сигналов. Например: 7 световых сигналов = 7 секунд.
В зависимости от источника сигнала для открытия двери: сигнал от вызывной панели по интерфейсу RS485, от SH-42 c контактов открытия двери или контактов пожарной сигнализации, система будет вести себя по-разному.
- Сигнал от вызывной панели. Каждый сигнал об открытии двери будет означать срабатывание реле на время, указанное подстроечным резистором. Время задержки перед срабатыванием зависит от соответствующей настройки в вызывной панели. Для дополнительной корректировки длительности времени открытия замка рекомендуется использовать соответствующую настройку в веб интерфейсе панели.
- Кнопка выхода. Каждый сигнал с кнопки выхода будет означать срабатывание реле на время, указанное подстроечным резистором.
- Вход пожарной сигнализации. При сигнале на входе пожарной сигнализации сработает реле и до тех пор, пока сигнал присутствует на входе, реле будет сохранять свое состояние.
Подключение DHI-VTO2211G-WP | Спільнота Dahua
fetronics
New member
06.21 в 07:02″>07.06.21
#1
Прошу добавить\разъяснить информацию, может быть кто уже подключал к данной вызывной панели электромеханический замок?
Есть пара вопросов:
- Питание для электромеханического замка нужно отдельно, если к примеру, вызывная панель подключена по PoE, то может ли она запитывать замок;
- Если панель запитывает замок то какие требования к инжектору?
Инструкции малоинформативны по схемам подключения и описанию.
Заранее благодарен за ответ!
Uef
Чатланин
06.21 в 09:38″>07.06.21
#2
Нужно отдельное питание. Инструкции практически у всех производителей из Китая так себе, но в данном случае достаточно и строки в спецификации:
Останнє редагування:
В.М.
Компетентный
#3
Как раз в этой модели есть интересный момент — пины 6(+) и 8(-) +12V_OUT.
Проверьте наличие 12в при питании РоЕ.
Напрямую использовать нельзя — только через накопитель (БУЗ) для управления электромеханическим замком (импульс открытия).
Например так.
Останнє редагування:
Bass7
Member
#4
Блин пипец…. к нему еще надо и доп питание вести получается? К выходу 12+ и GND подключаю электро замок — держит хорошо.
.. или может подгореть если оттуда взять питание?
Bass7
Member
#5
Uef сказав(ла):
Нужно отдельное питание. Инструкции практически у всех производителей из Китая так себе, но в данном случае достаточно и строки в спецификации:
Переглянути вкладення 1536
Переглянути вкладення 1537Натисніть, щоб розгорнути…
Строка из спецификации говорит: Нормально закрыт по умолчанию…. все datasheet перелистал ни слова про доп питание. Есть у кого нибудь официальная схема подключения DHI-VTO2211G-WP к замкам???
В.
М.
Компетентный
#6
Uef же написал — нужно отдельное питание. Выход 6-8 — маломощный, для периферийных устройств. Например, для модуля упр.вторым замком (до 1 вт), датчика движения, БУЗа (до 0,1 вт). «Держит хорошо» — оч-чень информативно. Надолго ли ? Сгорит, конечно. Особенно если подключать электромагнитный замок без диода.
Bass7
Member
06.21″ data-time-string=»05:06″ title=»19.06.21 в 05:06″>19.06.21
#7
Спасибо, уже подключил через доп БП, объект с двумя взывными панелями и разными замками… хотя схема рабочая решил не рисковать. На китайских сайтах нифига не понятно даже через гугл переводчик))) пишут для подключения видеокамеры… какой камеры? зачем туда камеру? хотя может вайфайную и есть смысл… и вот вы пишите переферийное оборудование, а что можно подкинуть туда? датчик движения? или что еще полезное?
По большому счету с пое 48в можно же снять напряжение для питание замков, я полагаю производитель рано или поздно включит эту возможность в своё оборудование.
MaximkoKiev
New member
08.21″ data-time-string=»19:49″ title=»14.08.21 в 19:49″>14.08.21
#8
Доброго времени, купил на днях себе в дом DHI-VTO2211G-WP и столкнулся с той же проблемой, как подключить нормально закрытый замок, Гугл вывел сюда.
На контактах Door1_no, Door1_COM и Door1_nc — ничего нет, даже маломощного, так и должно быть?
На всякий случай прикладываю наклейку с корпуса, заранее благодарен за помощь.
49.4 КБ
Перегляди: 171
Bass7
Member
#9
должно быть : нормально открытый- электромагнитный а нормально закрытый- электромеханический…на gnd подаёте питание из пучка который вместе с NO и NC.
Всё по схеме: для замков нужен дополнительный блок питания… плюс с него подаёте на замок, минус на GND, второй провод от замка подключаете к NC или NO- в зависимости от типа замка
Bass7
Member
#10
youtube.com/embed/RQBRtfWau1g?wmode=opaque&start=0″ frameborder=»0″ allowfullscreen=»true»>
MaximkoKiev
New member
#11
Получилось, но немного не так:
с БП внешнего минус запитал с 16 NO, плюс с БП на замок постоянный, а замком по минусу управляет панель через 14 COM.
Вот и все, со всех тех проводов нужно ровно два провода, жесть.
Bass7
Member
08.21″ data-time-string=»06:19″ title=»20.08.21 в 06:19″>20.08.21
#12
ну да) и ещё на кнопку выхода… если вам нужна, по схеме door1_push и gnd
mauler
New member
#13
Всем привет.
Рассматриваю варианты подключения к панели DHI-VTO2211G-WP электромеханического замка (защелки) Promix SM213.10.
Замок NC, только при подаче питания открывается.
Потребление менее 2Вт (0,16А).
У панели есть выход 12В, который как раз в этой теме обсуждается.
Вопрос!
Стоит ли такого потребителя (2Вт) подключать к этому выходу 12В? Если по мощности данный замок подходит, то подключить его лучше через БУЗ? Обеспечит ли БУЗ защиту панели, например в зимнее время, если вдруг будут «залипания» замка в холода и он будет потреблять больше, чем положено?
Пока тестирую всё на столе…
99.6 КБ
Перегляди: 82
Bass7
Member
#14
здравствуйте, слышал что работает и через буз, лучше не рисковать и подключить через дополнительный блок питания (как рекомендует производитель).
.. а так вам решать)
mauler
New member
#15
Bass7, спасибо за ответ, но всё же что тогда можно подключить на выход 12+ и какой мощности. Нигде в спецификациях этого не нашел.
Как всё же правильно делать подключение замка?
1) минус от внешнего БП приходит DOOR1_COM и далее уходит на минус замка через DOOR1_NO
или
2) минус от внешнего БП приходит DOOR1_NO и далее уходит на минус замка через DOOR1_COM
Результат работы одинаков.
Что такое DOOR1_FB?
Bass7
Member
09.21″ data-time-string=»13:16″ title=»21.09.21 в 13:16″>21.09.21
#16
Выше прочитайте, там есть как подключать… FB по логике вещей датчик закрытия двери, мануалов нет под рукой не могу точно сказать
В.М.
Компетентный
#17
mauler сказав(ла):
Рассматриваю варианты подключения к панели DHI-VTO2211G-WP электромеханического замка (защелки) Promix SM213.
10.
Натисніть, щоб розгорнути…
10.Ни в коем случае. Это электромагнит по сути, со всеми минусами. Только отдельный БП.
БУЗ Вам не подходит — он для замков с импульсным управлением.
mauler
New member
#18
В.М. сказав(ла):
Ни в коем случае. Это электромагнит по сути, со всеми минусами. Только отдельный БП.
БУЗ Вам не подходит — он для замков с импульсным управлением.Натисніть, щоб розгорнути…
Спасибо!
mike-sh
New member
01.23″ data-time-string=»22:51″ title=»29.01.23 в 22:51″>29.01.23
#19
Подскажите, пожалуйста, как подключать входы ALARM? В мануале нарисовано непонятно:
Обозначение этих пинов такое:
5 ALARM_IN
7 GND
11 ALARM_COM
9 ALARM_NO
Моя догадка — можно использовать два способа вызвать тревогу — концевым выключателем и источником напряжения. Тогда 5 и 7 подключаются к нормально разомкнутому концевому выключателю, а 9 и 11 — и источнику напряжения 12 В. Но по «схеме» я не могу ничего из этого подтвердить.
mike-sh
New member
23 в 22:59″>29.01.23
#20
И ещё вопрос: можно ли как-то настроить этот девайс, чтобы по внешнему сигналу происходило то же самое, что и по кнопке вызова на корпусе? Идея в том, чтобы подключить старый звонок на 220 В через реле, чтобы он тоже видеовызов инициировал. Или это надо уже на видеопанели VTH настраивать? Если да, то как именно?
Как подключить дверной замок к реле домофона
- Обновлено 27 июля 2022 г.
Распечатать
Поделиться
Темный
Свет
Резюме статьи
Поделитесь отзывом
Спасибо, что поделились своим отзывом!
Домофоны Akuvox могут подключаться к следующим типам электронных замков: замок PowerBold, электрические защелки и электромагнитные замки.
Эта статья начинается с краткого введения в замки, рассказывается, как выбрать дверной замок, а затем рассказывается, как подключить его к реле домофона.
Применимые модели:
Нет | Модель |
1 | X916S |
2 | X915S |
3 | R29C | 4 | R29C-L |
5 | R29C-B |
6 | R28A |
7 | R27A |
8 | R20k 9 0011 |
9 | R20B |
10 | 9 0037 Р20А |
11 | E16C |
12 | E11R |
13 | E21V |
14 | E21A |
15 | A05S |
- Дверные замки Введение
Электронный дверной замок в основном имеет следующие три типа:
A.
Замки PowerBold:
Этот замок можно либо заблокировать с помощью питания (NC), либо открыть с помощью питания (NO). Если установлено значение NC, замок можно открыть при разомкнутой цепи.
B. Электромеханическая защелка:
Аналогичным образом электрическая защелка может быть открыта при коротком замыкании.
Электромагнитный замок блокируется при включении питания, что означает, что его можно открыть при разомкнутой цепи.
- Как выбрать дверной замок
Вы можете выбрать дверной замок, исходя из следующих двух целей.
A. Отказоустойчивость: при использовании механизма отказоустойчивости замок будет оставаться запертым, когда питание включено (замкнуто, при включенном токе), и разблокировано, когда оно разомкнуто (при отключенном токе).
Поэтому отказоустойчивый механизм позволяет не оказаться запертым внутри при внезапном отключении электроэнергии. Все вышеперечисленные три типа дверных замков применимы к отказоустойчивым.
B. Отказоустойчивость: при использовании механизма отказоустойчивости замок остается заблокированным при отключении питания (разомкнутая цепь, при отключенном токе) и разблокируется при коротком замыкании (при включенном токе). Это означает, что отказоустойчивый механизм может удерживать дверной замок в запертом состоянии при внезапном отключении электроэнергии. И замок PowerBold, и электрическая защелка применимы к отказоустойчивому замку.
- Как подключить дверной замок к реле дверного телефона
Поскольку проводка для всех этих типов дверных замков в основном одинакова, в качестве примера мы не возьмем дверной замок.
.
Примечание:
- Выберите блокировку NC для отказоустойчивого приложения, а блокировку NO выберите для отказоустойчивости.
- Электропитание всех этих замков должно быть 12 В постоянного тока.
Была ли эта статья полезной?
Что дальше
Как обновиться через веб-интерфейс
Как потеря электроэнергии в здании влияет на контроль доступа?
Контроль доступа — одна из тех важных функций, которые должны работать постоянно. Однако, как и большинству электронных устройств, для работы ему требуется питание. Конечно, есть альтернатива простому использованию традиционного замка и ключа, но это неинтересно (а физические ключи легко потерять и ими легко манипулировать, и их сложно заменить!) В этой статье мы рассмотрим роль, которую мощность играет в контроле доступа, и как решить проблему отключения электроэнергии в отношении вашей системы безопасности доступа.
Почему мощность важна для контроля доступа?
В этом первом разделе мы рассмотрим, почему для контроля доступа требуется электроэнергия, и рассмотрим два основных компонента, для которых она требуется: дверные замки и фактические считыватели контроля доступа.
Электрические замки нуждаются в электричестве
Для любой современной двери, использующей систему контроля доступа, замок будет питаться от электричества — это то, что мы называем электрическим замком. Электрические замки делятся на две категории: отказоустойчивые и отказоустойчивые. Для более глубокого погружения в типы электрических замков вы можете ознакомиться с этим подробным руководством Kisi, а для объяснения разницы между отказоустойчивым замком и отказоустойчивым магнитным замком вы можете ознакомиться с этим.
Отказоустойчивые замки
Отказоустойчивые замки работают по принципу, что пока подается питание, замок активен, а при срабатывании отпирания питание отключается и замок открывается. Обычно они используются для аварийных выходов или в ситуациях, когда при отключении электроэнергии выход все еще возможен. Однако это не означает, что электричество всегда должно быть отключено. Если электричество отключено, любой может попасть в ваше пространство, независимо от того, есть у него доступ или нет.
(Пример надежного магнитного замка)
Замки с отказоустойчивостью
Замки с отказоустойчивостью работают наоборот: пока на них не подается питание, они активны, а когда они разблокированы, включается питание, и вы можете открыть дверь.
Потребность в энергии здесь более очевидна: без подачи электричества на замки вы не сможете их открыть.
(Пример отказоустойчивого болтового замка)
Связь с серверами
Не только замкам требуется питание. Сами ваши считыватели и контроллеры контроля доступа нуждаются в питании для работы.
(Схема подключения инфраструктуры контроля доступа)
Считывателям требуется питание для передачи информации о доступе к беспроводным замкам и контроллеру, а самому контроллеру требуется питание для передачи информации о разблокировке туда и обратно с серверов. Поскольку большинство современных данных контроля доступа передаются в децентрализованную облачную инфраструктуру (например, Kisi), данные размещаются на серверах провайдера, и, несмотря на все предлагаемые преимущества, это означает, что контроллер должен быть в постоянном контакте с сервером.
Несмотря на то, что функционирование в автономном режиме (в случае отключения интернета) возможно, без электричества для его питания контроллер не сможет передавать эту информацию, а считыватели не смогут аутентифицировать информацию управления доступом.
Что может привести к отключению электроэнергии?
Важно попытаться определить причину отключения электроэнергии. Электроснабжение вашего здания или офиса, скорее всего, связано со сложной инфраструктурой электрических компонентов. Одно слабое соединение или множество непредвиденных событий могут вывести из строя всю систему. Выяснение того, что вызвало сбой, может помочь вам устранить его и гарантировать, что это не повторится.
Стихийное бедствие
Первая возможная причина — стихийное бедствие.
Это может быть что угодно: от сломанной трубы до повреждений от термитов и бесстрашной белки, роющейся в ваших стенах и перегрызающей ваши провода. Как правило, это непредсказуемо, и в таких ситуациях вы мало что можете сделать, кроме как вызвать мастера по ремонту и надеяться, что вы были хорошо подготовлены. Мы дадим советы для второй части в последнем разделе этой статьи.
В здании отключилось электричество
Если у вас отключилось электричество, а вы находитесь в большом офисном здании, можно с уверенностью сказать, что питание во всем здании отключено.
В таких ситуациях вы должны заранее знать, есть ли в вашем здании какие-либо системы или протоколы для решения проблемы отключения электроэнергии во всем здании. Вполне вероятно, что у него есть какой-то резервный источник питания или другая система, чтобы убедиться, что офисные операции могут продолжаться в обычном режиме.
Однако, если перебои во всем здании происходят регулярно, возможно, стоит пересмотреть договор аренды или поискать новое офисное помещение!
Перерасход электроэнергии
Распространенной причиной перебоев в подаче электроэнергии является перерасход (т. е. подключение слишком большого количества устройств к одному и тому же источнику питания, что приводит к короткому замыканию выключателя, в результате чего вы остаетесь без питания). К счастью, это проще всего решить. Вам нужно будет заменить выключатель в системе, а затем убедиться, что вы более равномерно распределяете потребляемую мощность между источниками, чтобы этого больше не повторилось.
Как убедиться, что у вас есть резервное питание
Теперь мы подошли к разделу практических советов: убедитесь, что в вашем офисе есть адекватная система резервного питания, чтобы вы могли быть готовы в случае отключения электроэнергии.
Требуется ли резервное питание по закону?
Хотя часто необходимо иметь резервный источник питания, важно знать, каковы юридические требования для этого источника питания, если таковые имеются. Вот несколько полезных статей, которые помогут вам определить, нужно ли вам резервное питание. Таким образом, идея состоит в том, что вам нужно резервное питание для основных функций, таких как вентиляция и освещение, но пока есть четкие средства выхода, по закону вам не нужно иметь резервное питание для контроля доступа.
Начальники пожарной охраны проверят этот последний пункт в своих проверках. Кажется довольно очевидным, что вам нужен способ выйти из здания, даже когда нет электричества. Это часто обеспечивается аварийными нажимными планками для открывания дверей, но также может обеспечиваться электрическими замками, если у вас есть надежное резервное питание на случай отключения электроэнергии.
Методы резервного питания
Теперь мы рассмотрим, что вы можете сделать, чтобы убедиться, что ваш офис надлежащим образом подготовлен с резервным питанием в случае перебоев.
Резервное питание здания
Во-первых, убедитесь, что в здании есть резервный генератор. Это базовое требование, но в некоторых ситуациях этого может быть достаточно, чтобы гарантировать покрытие вашего офиса. Подтвердите, каково распределение власти и что ваш офис, со всеми его функциями, может быть достаточно обеспечен.
Если резерва здания достаточно, все в порядке! Если нет, вам понадобится резервная батарея или генератор меньшего размера для вашего офиса или для каждого замка. Как правило, резервная батарея должна обеспечивать питание в течение 24 часов, поэтому вам необходимо знать энергопотребление каждого замка или считывателя, настроить его на время, чтобы получить энергопотребление в течение 24 часов в сутки.
. Это потребует немного математики, но это вполне выполнимо, и тогда вы будете готовы к худшему.
Dedicated Office Backup
В мире ИТ большая часть резервного питания обеспечивается ИБП — источником бесперебойного питания. Вот руководство по лучшим вариантам там. Если ваш бизнес зависит от подключения, вы просто не можете позволить себе потерять питание, потому что это означает потерю интернета и, как следствие, потерю производительности. Это означает, что IP-системы, такие как Kisi, могут и должны всегда подключаться через ИБП. Если вы хотите узнать больше об этом и узнать о конкретном примере, ознакомьтесь с этой статьей на странице Kisi.
(Пример популярного ИБП фирмы APC)
Блоки питания для систем контроля доступа могут иметь разный внешний вид:
- Простой низковольтный блок питания
- Блок питания для низковольтного контроля доступа
В зависимости от размера вашей настройки управления доступом, у вас может быть более крупная или более минимальная настройка источника питания.
Интересно проверить, что происходит, когда отключается электричество. Обычно в здании должен быть резервный генератор электроэнергии, но не забудьте проверить его еще раз.
Блок питания для контроля доступа
Компания Altronix — безусловно, самый популярный производитель блоков питания. В зависимости от того, какое оборудование безопасности вы хотите подключить к нему, вам потребуется блок питания разной мощности. Вот отличный пример низковольтного источника питания 24 В от Altronix, который также внесен в список UL для контроля доступа.
Мнение Киси : Убедитесь, что блок питания имеет сертификат CE, и держитесь подальше от безымянных блоков питания!
Низковольтный блок питания для контроля доступа
Блок питания для низковольтного контроля доступа
Блоки питания часто упускают из виду в системе контроля доступа.
Они должны быть рассчитаны на достаточное напряжение для питания панели доступа и замков.
Мнение Киси : Как правило, более профессиональные блоки питания могут питать больше замков и иметь отдельные силовые реле для защиты от перенапряжения.
Панель питания низкого напряжения
Часто коммерческие источники питания имеют функциональный вход, который позволяет лучше подключить изделие. Вот схема подключения магнитного замка к блоку питания и контроллеру Kisi.
Основные выводы
Потеря электричества в офисе — это довольно серьезно. В наши дни, когда мы полагаемся на электрические и цифровые приборы, многие основные функции, которые мы считаем само собой разумеющимися, могут быть затронуты, не последней из которых является современный контроль доступа.
