Подпорная стенка на участке с уклоном: Подпорные стенки на участке с уклоном, строительство и устройство подпорной стенки «под ключ» по недорогой цене.

Подпорная стенка на участке с уклоном – пример с фото

Так уж случается, что не всегда наши желания совпадают с нашими возможностями. Вот и в моём случае был приобретён замечательный земельный участок с живописным обзором (это плюс), но с огромными перепадами в рельефе (соответственно минус). За всё, как говорится, нужно платить. Чтобы максимально защитить свой дом от периодически спускающихся сверху потоков воды, несущих за собой грязь и мусор, мною были придуманы и изготовлены каскады подпорных стен из бетона, оснащённые дренажами отводящими воду. В статье на примере рассмотрим порядок самостоятельного возведения одной из подпорных стенок на уклоне.

Сразу оговорюсь, что данная подпорная стена является частью задуманного и в будущем изготовленного кострища, места, где можно будет посидеть и прекрасно провести время в компании лучших друзей.

Начинаем с цифр.

Любая стройка начинается с расчётов и я, как человек наученный своим горьким опытом, настоятельно советую не пренебрегать этим. Отбив с помощью лазерного уровня высоты и получив все интересующие меня привязки, я приступил к самой тяжёлой работе — изготовлению чертежа. Через пару-тройку дней мой теоретический замысел был реализован на бумаге, и пришло время для практических строительных работ.

Чертеж полукруглой подпорной стенки.

Материалы для строительства подпорной стены на участке с уклоном:

1. OSB толщиной 6 мм.
2. Пиломатериалы 1 м3 (доска обрезная, брус 40*40, рейка).
3. Шпилька с резьбой м8 + гайки и шайбы.
4. Метизы и гвозди.
5. Щебень мелкой фракции 5-10.
6. Песок речной.
7. Противоморозная добавка.
8. Клеёнка 120 микрон + скотч.
9. Стеклоарматура диаметром 8.
10. Вязальная проволока толщиной 1.2.
11. Труба полиэтиленовая диаметром 20.
12. Цемент марки 500.

Перечень инструментов:

1. Лазерный уровень.
2. Болгарка и шуруповёрт.
3. Циркулярная пила.
4. Бетономешалка 140 литров.
5. Лопата подборная и штыковая (без них, к сожалению, никак).
6. Строительная тачка.
7. Рожковые ключи, молоток и т.д.

Монтажно-строительные работы.

Для начала мною были перенесены все размеры в натуру и при помощи лопат убрана лишняя земля. На землю была уложена клеёнка и при помощи скотча проклеены стыки (это своего рода гидроизоляция нашего бетона). Раскроив OSB на нужные мне сегменты, я при помощи доски и бруса начал монтировать опалубку на метизы и гвозди. Надёжно раскрепив щиты дополнительно стянул их при помощи шпилек, а чтобы не оставлять их в бетоне и иметь возможность повторно их использовать в качестве гильз была заложена полиэтиленовая труба.

Опалубка для полукруглой подпорной стенки.

После крепления опалубки можно приступать к армированию. В качестве основного материала для армирования была выбрана стеклоарматура. Этот не так давно появившийся на рынке стройматериалов продукт уверенно лидирует в своём сегменте благодаря цене, долговечности (не поддаётся коррозии), техническим характеристикам и весу (лёгкий материал, который возможно транспортировать легковым автомобилем).

Арматуру закладывал в четыре ряда, перевязывая между собой вязальной проволокой, можно использовать пластиковые стяжки.

Итак, теперь всё готово для заливки бетона.

Установленная опалубка для заливки полукруглой подпорной стенки.

К сожалению, принять раствор с миксера было технически невозможно, хотя это намного облегчило бы мой труд.

Бетономешалка установлена на боевую позицию и процесс пошёл. Для создания качественного бетона настоятельно рекомендую ни в коем случае не экономить на цементе и брать только в заводской упаковке. Пропорции раствора замешивались 1:3:3 (одна часть цемента к трём частям щебня и к трём частям песка). На 1м3 раствора в среднем используется 12 мешков цемента М-500 (25кг.).

Так как дело было поздней осенью, в бетон добавлялась противоморозная присадка (тут нет общепринятой пропорции, поэтому всё делаем, отталкиваясь от инструкции производителя).

Ещё один очень не маловажный совет — старайтесь заливать бетон за один день, чтобы избежать расслоения. После окончания цементных работ, через три дня была демонтирована опалубка.

Подпорная стенка на участке с уклоном – с фото.

Вот такую красоту я планирую получить после строительства кострища.

Подпорная стенка на участке с уклоном своими руками

Подпорная стенка на участке с уклоном – это в некоторых случаях не только декоративный элемент дизайна, но и защитный.

Не секрет, что у большого числа дачников, а равно и владельцев частных домов участки под застройку не всегда ровные. Очень часто на этих участках имеются склоны, овраги, уклоны, ямы.

Если взглянуть на разрез такого участка сбоку, то становится ясно, что он является по сути многоуровневым. Понятное дело, что такое участок необходимо привести в надлежащий вид.

Если мы имеем дело с очень пологим склоном, то можно выйти из положения следующим образом. Можно просто укрепить склон своими руками. Как? Посадкой кустарников, либо деревьев с желательно мощными корнями. Или даже высадкой травы.

А вот если уклон не пологий, а крутой, то здесь требуется уже инженерное решение. Ибо укрепление с помощью растительности не даст нужного результата.

В этом случае дачник, либо частный застройщик будет вынужден построить подпорную стенку. Разумеется, основное назначение этой конструкции — это сдерживание грунта, который со временем будет неизбежно сползать вниз. Это может внезапно привести (и иногда, к сожалению, приводит) к очень и очень нежелательным последствиям.

Кроме того,  с помощью подпорной стенки можно очень красиво произвести деление всего всей территории на отдельные участки. Помимо этого, такая конструкция будет препятствовать вымыванию почвы.

Ну и наконец, иногда такая композиция в конечном итоге кардинально преображает дизайн участка и служит украшением территории.

Их несколько.

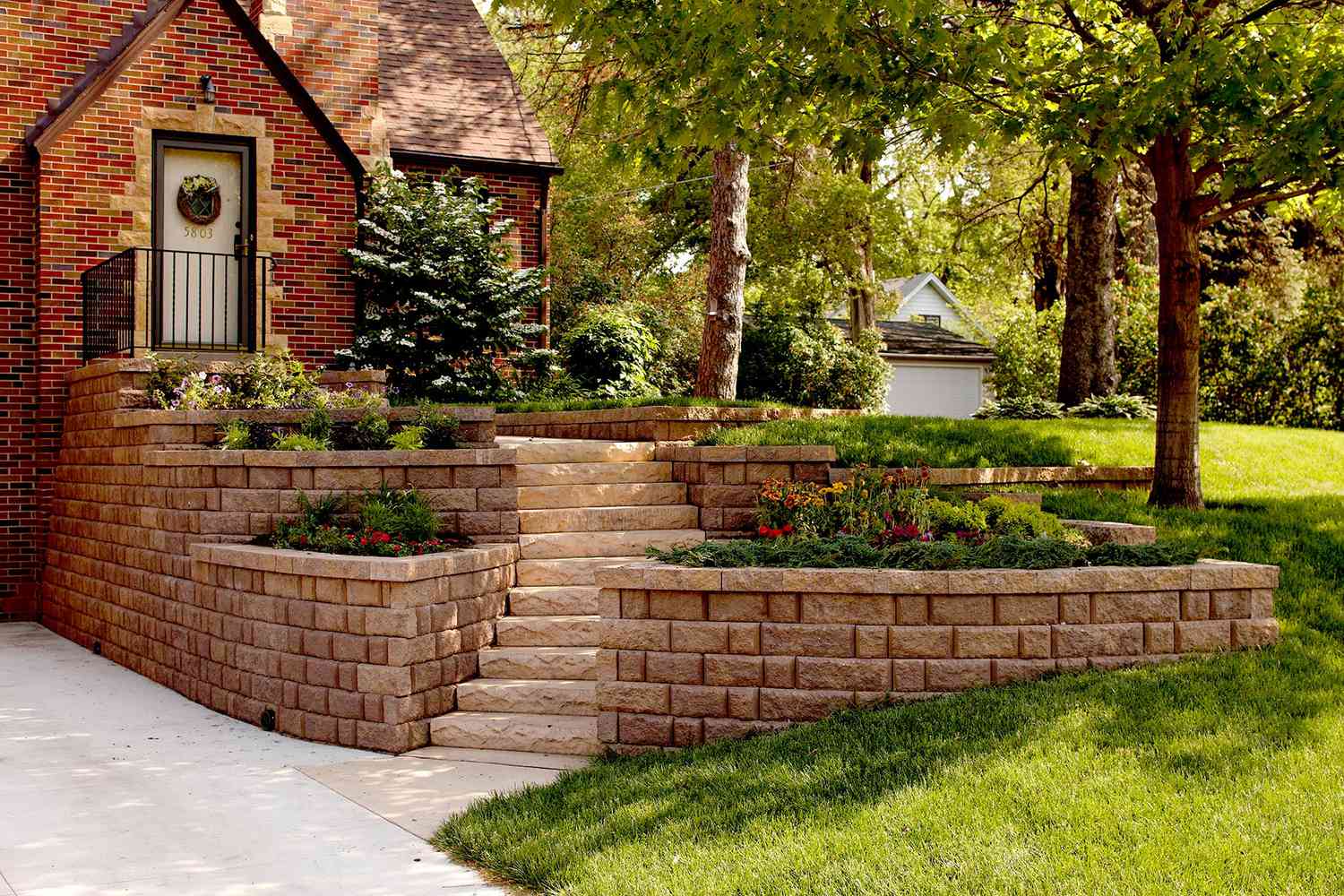

• Кирпичный. Этот тип подпорных стенок отличается высокой надежностью и достаточной прочностью.

Кроме того, он красив визуально.

И, безусловно, такая конструкция очень быстро возводится, экономя время.

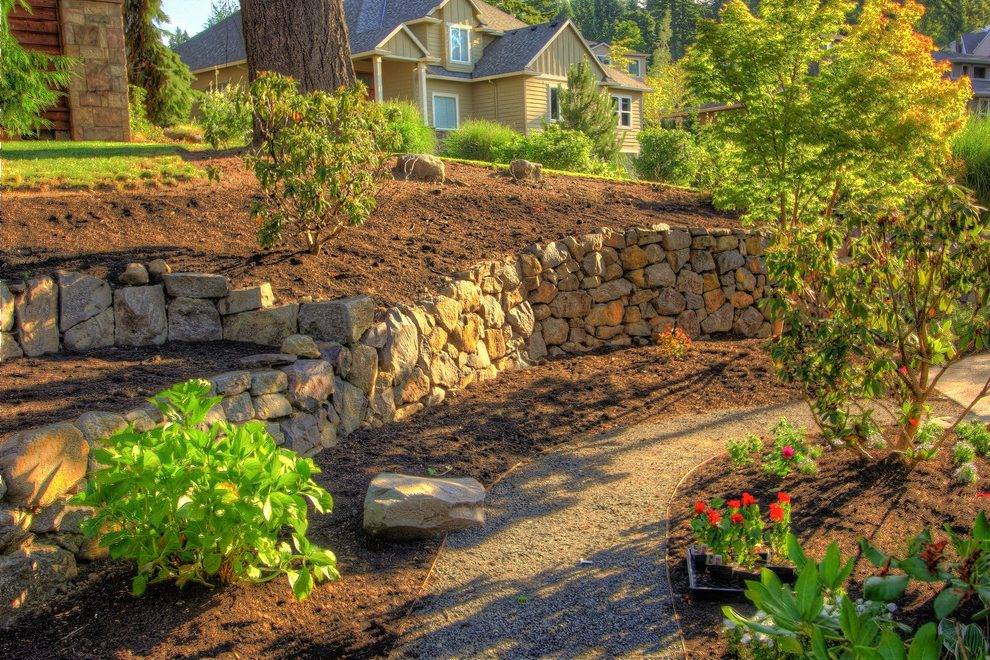

• Каменный. Данный вариант больше подходит для домовладельцев, которые пытаются радикально улучшить дизайн своего участка и поразить своих гостей. Иногда между камнями ещё высаживается растения, придавая ландшафту оригинальный вид.

• Бетонный.  Это, пожалуй, самый прочный вариант, который имеет самый длительный срок эксплуатации. Основной минус — он очень трудозатратный и отнимает приличное количество времени.

• Деревянная версия. Она делается, как правильно, из бревен или их обрезков.

Теперь разберем тему подробнее. Как соорудить подпорную стенку каждого вида на участке с уклоном. Но перед этим следует сказать вот о чём. Практически любая подпорная стенка будет состоять из трех элементов.

1. Это фундамент.
2. Собственно стенка.
3. И водоотвод (в некоторых случаях — дренаж). По поводу последнего элемента нужно сказать, что он является также обязательным. Иначе между грунтом и возведенной стеной со временем будет неизбежно скапливаться избыток влаги, что очень негативно скажется на сроке службы стены.

Итак, по порядку.

• Кирпичная подпорная стенка на уклоне. Каков алгоритм возведения? Сначала делается фундамент. Если грунт тяжёлый, то бетон заливается прямо в траншею и без опалубки. На бетонном основании возводится собственно кирпичная стенка. Ее высота порой доходит до 600 мм.
• Подпорная стенка из камня. Алгоритм действий похожий. Вырываются траншея глубиной до 400 мм, которая заливается бетоном, это будет фундамент. Верхнюю часть фундамента можно покрыть слоем, который состоит из известковой смеси. На этот слой укладываются камни. Их поверхности очищаются и смачиваются водой. Какова схема укладки?  Обычно два камня располагаются рядышком. На место их стыка укладывается середина камня верхнего ряда. По краям всей стенки монтируются более крупные и объемные камни.
• Подпорная стенка на участках с уклоном, возведенная своими руками из бетона. Процесс монтажа начинается также с рытья стандартной траншеи под фундамент, на дно которой, как правило, укладывается слой мелкого щебня. При необходимости изготавливается металлический каркас, сваренный из арматуры, и устанавливается в траншею. Далее каркас заливается бетоном. Если грунт слабый, изготавливается опалубка. Кстати, опалубка понадобится и дальше, при возведении стены. Бетон заливается между щитами опалубки.
• Деревянная подпорная стенка. Она может быть двух разновидностей.

1. В первом случае бревна или их отрезки располагаются горизонтально на специальном фундаменте.
2. Во втором короткие отрезки бревен располагают вертикально вплотную друг к дружке. Минимальное заглубление в землю при этом обычно составляет порядка 500 мм (зависит от крутости уклона). При подобном монтаже вся древесина должна быть обработана машинным маслом (как вариант – битумом), либо иным специальным средством.

Перед сооружением конструкции опорной стенки любого вида нужно спроектировать водоотлив. И подумать обязательно о том, где и как он будет смонтирован. Ведь у нас участок с уклоном, следовательно, вода неизбежно будет скапливаться перед сооружением.

Существует два вида водоотливов.

• Продольный. В этом случае водоотливные трубки с сечением 150-200 мм располагаются по всей длине подпорной стенки. И монтируются так, чтобы их концы выходили за пределы стены наружу. Труба используется гофрированная, керамическая, либо иная другая.
• Поперечный. В этом случае в процессе возведения стенки между последующими 2-мя слоями монтируется водоотливная трубка под нужным углом, по которой и, собственно, будет стекать вода. В обоих случаях водоотливные трубки рекомендуется обертывать материалом типа геотекстиля.

Подпорная стена SlopeGrid — строительные материалы HDG

Cell-Tek SlopeGrid® в качестве альтернативы подпорной стене

Защита имущества на крутых склонах

Почва не будет стоять на месте. Вы не можете приказать ему оставаться на месте. Крутые склоны с уклоном 40 % и более неизбежно будут осыпаться, сдвигаться или оползать. Сильные дожди ускорят смещение почвы, а частые осадки не дадут почве возможности полностью восстановиться.

Природа всегда побеждает. Если вам нужно напоминание, посетите Гранд-Каньон или другое место, где вода бьет камень, если у вас будет достаточно времени. Лучше всего найти решение для сдерживания почвы, которое удерживает почву на месте и работает в гармонии с природой.

Подпорные стены — единственное решение

Обычные ландшафтные решения для крутых склонов включают строительство подпорных стен. Подпорные стены могут придать красоту ландшафту и окружающим структурам, предлагая функциональную ценность и защиту, сохраняя почву на месте.

Выбор материала для подпорных стенок

Подпорные стенки могут быть как декоративными, так и функциональными. Если стена просто декоративная, владелец может выбрать любой материал, который он хочет, чтобы достичь желаемой эстетики дизайна. Но если прочность почвы и устойчивость склона требуют функциональной конструкции для дренирования почвы и перенаправления воды, при выборе материала потребуются дополнительные рекомендации.

Материалы варьируются от сегментированных блоков природного камня, заливных бетонных стен или сегментированных бетонных блоков. В некоторых случаях может использоваться обработанная древесина и другие материалы.

Конструкция подпорной стены

Функциональные подпорные стены должны быть правильно спроектированы. Если подпорная стена не спроектирована должным образом для почвы с дренажными трубами, обратной засыпкой, дренажными отверстиями, высотой и надлежащим смещением, то проект может превратиться в медленную катастрофу. Важно заручиться помощью квалифицированного ландшафтного архитектора, профессионального инженера или почвоведа.

Подпорная стена может увеличить ненужные расходы в ландшафтном проекте. Если стены не спроектированы должным образом, то неизбежный отказ, очистка и переделка становятся дополнительными расходами, которые в конечном итоге оплатит владелец. Это как платить за проект дважды.

Почему выходят из строя подпорные стены

Плохой дренаж является основной причиной разрушения подпорных стен. Без надлежащего дренажа вода скапливается за стеной. Каждое выпадение осадков может увеличить накопление воды. Если дожди обильные и достаточно частые, за стеной накапливается гидростатическое давление, что приводит к ее разрушению. Ранним предупредительным признаком является сырая почва за стеной. Но к тому времени, когда это произойдет, может быть уже слишком поздно действовать.

Необходимо с самого начала предусмотреть в проекте необходимое количество дренажных систем. Но сколько всего нужно? Это вызов. Подпорная стенка — не единственное решение для защиты крутых склонов. Давайте посмотрим на другое решение.

Защита откосов с помощью SlopeGrid

SlopeGrid представляет собой геосинтетический материал для укрепления грунта. Это пластиковый полимер, растянутый в виде легкой сетки с высокой прочностью на растяжение поперек склона. Сетка действует аналогично армирующей сетке в бетоне, добавляя прочность к прочности на сдвиг грунта. Но, в отличие от бетона, за стеной не происходит стекания или скопления воды. Дренаж почвы является неотъемлемым преимуществом проектирования склонов с использованием SlopeGrid.

4 мая 2015 г.

Cell-Tek Cellular Confinement System используется для укрепления крутых склонов и для создания устойчивой платформы для установки брусчатки, камня или опорных систем.

Преимущества подпорной стены SlopeGrid

SlopeGrid состоит из ряда взаимосвязанных ячеек, и при креплении к любому склону он предотвратит эрозию и удержит почву на месте. SlopeGrid — это экономичная и эффективная альтернатива традиционной подпорной стенке. Преимущества использования SlopeGrid вместо традиционной подпорной стены:

Преимущества проекта

• Экономичность, особенно по сравнению с блочными стенами
• Нет гидростатического давления
• Нет выпуклости, трещин или разрушения подпорной стенки
• Нет необходимости в расчете дренажа и дополнительных расчетах
• Низкая стоимость доставки (4176 квадратных футов SlopeGrid на поддоне).

Преимущества установки

• Быстрая установка с минимальным обучением
• Легкие материалы можно доставлять на рабочую площадку вручную
• Материалы безопасны и пригодны для обработки даже на крутых труднодоступных склонах
• Подрядчики или ландшафтные установщики не перезванивают разгневанным клиентам, когда расчеты дренажа подпорной стены были недостаточными

Преимущества дизайна

• Более эстетичный дизайн, особенно при наличии растений
• Больше гармонии с природой благодаря красивому естественному виду
• Невидимая защита может сливаться с окружающей средой

Проект SlopeGrid для защиты береговой линии на крутых склонах

Ниже приведены фотографии проекта по защите береговой линии в Мэриленде. Фотографии предоставлены Kings Cut Landscaping. Крупный камень (каменная наброска) на нижнем крае помогает разбить и предотвратить водную эрозию. SlopeGrid широко используется на очень крутом склоне выше и заполнен местной растительностью. Традиционная подпорная стена была бы непрактичной и дорогой в этом проекте.

Опыт имеет значение. Поговорите с HDG.

Нужна помощь в выборе материалов для проекта? Позвоните по телефону 503.360.9551, напишите по электронной почте [email protected] или нажмите.

Свяжитесь с нами Исследуйте ресурсы

Cell-Tek, Система сотовой локализации, Защита от эрозии, Геосинтетика, Разрушение подпорной стены, Защита береговой линии, Защита откосов, SlopeGrid, Проектирование стен

Эрик Нельсон

9000 2 В качестве основателя и управляющего партнера HDG Building Materials, Эрик отвечает за развитие бизнеса HDG и отношения с поставщиками. Его образование и опыт включают в себя:  говорение на китайском языке и более 25 лет совместного проектирования, строительства, управления проектами и международной логистики. | Получение степени магистра в области ландшафтной архитектуры. | Живу и работаю в Китае три года. | Проектирование и строительство полей для гольфа для Джека Никлауса. | Управление строительством Портлендского китайского сада, удостоенного национальной награды. | Основание компании по производству архитектурного камня в 2000 году.

Похожие сообщения

Ничего не найдено.

Как спроектировать подпорную стенку для устойчивости склона

Учитесь на знаниях сообщества. Эксперты добавляют свои идеи в эту совместную статью на основе ИИ, и вы тоже можете.

Это новый тип статьи, которую мы начали с помощью ИИ, и эксперты продвигают ее вперед, делясь своими мыслями непосредственно в каждом разделе.

Если вы хотите внести свой вклад, запросите приглашение, поставив лайк или ответив на эту статью.
Узнать больше

— Команда LinkedIn

Последнее обновление:
1 июня 2023 г.

Подпорная стена — это конструкция, которая удерживает почву или горную породу от склона, предотвращая эрозию, оползни или повреждение прилегающих объектов. Подпорные стены распространены в гражданском строительстве, особенно для дорог, мостов, железных дорог и зданий. Но как спроектировать подпорную стенку для решения проблемы устойчивости откоса? В этой статье вы узнаете об основных шагах и факторах, которые следует учитывать при проектировании подпорной стенки для инженерно-геологического и дизайнерского проекта.

Анализ устойчивости откосов

Перед проектированием подпорной стены необходимо проанализировать устойчивость откосов площадки. Устойчивость склона — это способность склона сопротивляться разрушению под действием силы тяжести, воды, сейсмических сил или деятельности человека. Вы можете использовать различные методы и программные средства для выполнения анализа устойчивости откосов, такие как предельное равновесие, метод конечных элементов или вероятностный подход. Основным результатом анализа устойчивости откосов является коэффициент безопасности (FOS), который представляет собой отношение сил сопротивления к движущим силам. FOS больше единицы указывает на стабильный наклон, а FOS меньше единицы указывает на возможный сбой.

Типы подпорных стенок

В зависимости от условий участка, проектных требований и бюджета вы можете выбирать из различных типов подпорных стен, таких как гравитационные, консольные, шпунтовые, анкерные или армированные грунтовые стены. Гравитационные стены опираются на собственный вес и форму, чтобы противостоять боковому давлению земли, в то время как консольные стены имеют стержень и основание, которые действуют как рычаг. Шпунтовые стены тонкие и вбиты в землю, а на анкерных стенах есть тросы или стержни, обеспечивающие дополнительную поддержку. Стены из армированного грунта состоят из слоев грунта и геосинтетических материалов, образующих композитную массу.

Проектирование подпорной стены

При проектировании подпорной стены необходимо учитывать несколько факторов, таких как геометрия, материалы, нагрузки, дренаж и внешний вид стены. Вам необходимо определить высоту, длину, ширину и форму стены, а также тип и качество грунта и стеновых материалов. Вам необходимо рассчитать нагрузки, действующие на стену, такие как давление грунта, давление воды, надбавки и сейсмические силы. Вам необходимо предусмотреть соответствующие дренажные системы, чтобы предотвратить скопление воды и гидростатическое давление за стеной. Вы также должны убедиться, что стена совместима с окружающей средой и соответствует эстетическим и функциональным ожиданиям заинтересованных сторон.

Конструкция подпорной стены

После того, как вы спроектировали подпорную стену, вам необходимо подготовиться к ее строительству. Вам необходимо получить необходимые разрешения, одобрения и проверки от властей и клиентов. Вам нужно подготовить участок, очистив, выровняв и выкопав почву. Вам необходимо установить фундамент, армирование, дренаж и материалы обратной засыпки в соответствии с проектными требованиями. Вам необходимо контролировать и контролировать качество, безопасность и ход строительного процесса. Вам также необходимо поддерживать и ремонтировать стену по мере необходимости после ее завершения.

Проблемы с подпорной стенкой

Проектирование и строительство подпорной стены для решения проблемы устойчивости откоса может вызвать ряд проблем, таких как технические, экологические, социальные и экономические проблемы. Технические проблемы включают работу со сложными почвенными условиями, переменными нагрузками, неопределенностями и отказами. Экологические задачи включают минимизацию воздействия на природные ресурсы, экосистемы и климат. Социальные задачи включают удовлетворение потребностей и ожиданий общественности, клиентов и заинтересованных сторон. Экономические задачи включают оптимизацию стоимости, производительности и долговечности стены.

Преимущества подпорной стены

Несмотря на трудности, проектирование и строительство подпорной стены для проблемы устойчивости откоса также может принести несколько преимуществ, таких как инженерные, экологические, социальные и экономические преимущества.
