Подпорные стенки: виды, конструкции, технология устройства

Обустройство земельного участка на сложном рельефе требует строительства укрепляющих сооружений. Они помогут разбить сад на склонах, предотвратят обрушения грунта возле постройки и станут декоративным украшением двора. Используя подпорные стенки в ландшафтном дизайне, можно превратить крутые склоны в озелененную систему террас. Участок разбивается на зоны с прямыми уступами в виде ступеней. Для строительства конструкции применяют разные материалы, но чтобы они на 100% справились со своей задачей, необходимо соблюдать точные расчеты и ряд правил, о которых сегодня поговорим.

Содержание

• 1 Виды и назначение подпорных стенок
• 2 Основные элементы подпорных конструкций
  • 2.1 Факторы, влияющие на устойчивость сооружения
  • 2.2 Увеличение устойчивости стены
  • 2.3 Подземная часть – фундамент
  • 2.4 Дренаж и гидроизоляция
• 3 Кирпичная стена
• 4 Каменная стена
• 5 Подпорка из покрышек
• 6 Подпорка из шпунтовых свай
• 7 Армогрунтовая подпорка
• 8 Стена из бетона
• 9 Деревянная стена

Виды и назначение подпорных стенок

Подпорные конструкции по функциональности условно разделяют на два вида:

• декоративные стенки выполняют функцию архитектурного украшения двора, являясь элементом ландшафтного дизайна. Их устанавливают на ровных или с малым уклоном земельных участках;
• укрепительные конструкции применяют в благоустройстве террас на естественных склонах. Декоративные функции сооружений уходят на второй план. Главная их задача – удержать грунт крутых склонов, увеличивая полезную площадь под высадку деревьев и растений.

Практика планирования земельных участков показывает, что обязательное строительство стенок требуется на уклоне грунта более 8%. Особенно важно сооружение на участках, расположенных вблизи оврагов и водоемов. Они укрепят склоны, предотвращая сползание грунта от дождевой и талой воды.

Основные элементы подпорных конструкций

Декоративные и укрепительные стенки различаются между собой. Каждая из них исполняет свою роль, но все они имеют три основных составляющих:

• подземное основание стены – фундамент. Именно ему припадает вся тяжесть давления грунта;
• наземное строение – тело стены. Внутренняя поверхность соприкасается с грунтом по всему периметру ограждаемой возвышенности. Ровная или косая лицевая сторона стенки выполняет декоративные функции украшения ландшафта;
• защитные строения – водоотвод и дренаж. Коммуникации способствуют отводу влаги из почвы. Их наличие обязательно, так как скопление воды за внутренней поверхностью стены могут разрушить ее.

Факторы, влияющие на устойчивость сооружения

Строительство стены лучше доверять специалистам, так как она является сложным инженерным сооружением. Имея строительные навыки, можно самостоятельно возвести конструкцию, главное учитывать влияющие на нее основные факторы:

• установку конструкции необходимо делать на устойчивом грунте: супесь, глина, щебень и прочие;
• устойчивость конструкции зависит от уровня промерзания грунта, который должен быть не более 150 см от поверхности земли;
• минимальное залегание грунтовых вод должно находиться на глубине 1 м. Лучший показатель залегания воды – 1,5 м;
• наземная часть самостоятельно построенной стены не должна превышать 1,4 м. Более высокие сооружения должны обустраивать профессионалы, так как требуются сложные расчеты.

Увеличение устойчивости стены

Проектируя подпорную стенку, надо не только обращать внимание на прочность, но и обеспечить устойчивость к опрокидыванию или сдвигу с места. Достигают таких показателей проведением следующих мероприятий:

• внутреннюю сторону стены сооружают под наклоном в сторону насыпи земли для уменьшения на нее давления;
• неровные грани внутренней стороны стены так же уменьшают давление почвы. Выстроить такие грани в бетонной или ж/б конструкции возможно на стадии заливки. Для этого деревянный опалубок каждого заливаемого бетоном слоя сдвигают на 10 см относительно друг друга. После того, как бетон застынет, на нем делают небольшие сколы. Кладку кирпичных или каменных стен выполняют с выступами;
• обязательно обустраивают дренаж;
• выстроенная консоль с наружной стороны стены обеспечит ей устойчивость. Эта конструкция имеет вид выступа от фундамента;
• на боковое давление стенки влияет удельный вес засыпного грунта. Уменьшить давление помогут пустотелые гранулы засыпного утеплителя из пенополистирола. Их добавляют в почву при засыпке внутренней стороны стенки;
• уменьшают давление установленные к внутренней стороне стенки утеплительные плиты. Их изготовляют из мебельного наполнителя или материала для разрыхления земли, применяемого в сельском хозяйстве;
• хороший результат дает разгрузочная площадка. Ее выстраивают в центральной части стенки с внутренней стороны. Этот выступ использует вертикальные силы грунта находящегося сверху над ним, направляя их в работу, повышающую устойчивость конструкции.

Подпорная стена с разгрузочной площадкой. 1-стенка, 2-разгрузочная площадка

Подземная часть – фундамент

Стена высотой более 30 см требует обязательного строительства фундамента. Чем выше показатель мягкости и неустойчивости грунта, тем глубже должно быть заложено основание. Оптимальные пропорции глубины основания и высоты наземной части, зависящие от почвы, выглядят так:

• глубина основания по отношению к высоте надземной части стены на плотной почве составляет 1/4;
• для грунта средней рыхлости – 1/3;
• показатель на рыхлой и мягкой почве составляет 1/2.

Заливку основания выполняют глиной или цементным раствором. В качестве добавок применяют щебень, гравий, куски бетона.

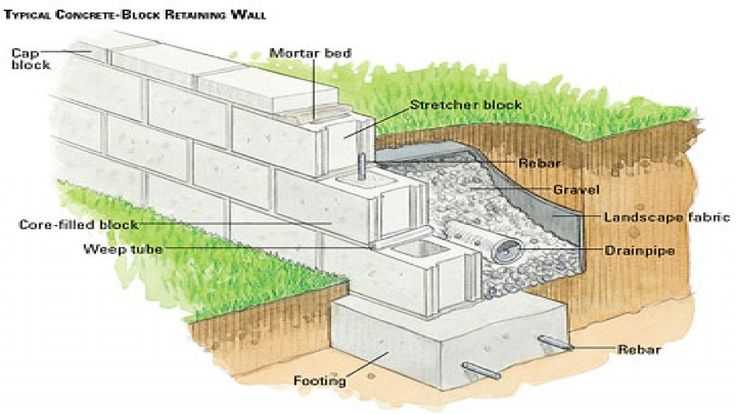

Дренаж и гидроизоляция

Для продления срока службы конструкции необходимо позаботиться о гидроизоляции и отводе воды. Гидроизоляцию делают битумной мастикой, покрывая внутреннюю сторону стены. Для надежности можно закрепить несколько слоев рубероида. Далее приступают к сооружению водоотвода. Их бывает три вида:

• поперечный вид состоит из оставленных при строительстве стены отверстий диаметром 10 см в каждом втором или третьем ряду кладки. Так же возможно пробивание отверстий в готовой стене, после чего в них вставляют куски трубы. Через проделанные под уклоном отверстия вода будет стекать за пределы участка;
• конструкция продольного водоотвода состоит из уложенной под землей перфорированной трубы диаметром 10-15 см. Ее располагают вдоль стенки на уровне с основанием. Сверху трубу окутывают геотекстильной лентой. Просачиваясь сквозь геотекстиль, вода попадает в трубу через отверстия и отводится в дренажный колодец;
• комбинированный водоотвод состоит совместно из поперечного и продольного вида.

Для предотвращения разрушения от воды надземной части стены, сверху устанавливают под уклоном козырек или карнизный блок.

После обустройства коммуникаций приступают к засыпке промежутка между опорной стенкой и склоном. Засыпку выполняют слоями, трамбуя каждый из них. Для первых слоев хорошо подойдут строительные отходы кирпича, камня, песок крупной фракции, гравий. Верхний слой засыпают растительным грунтом. Чтобы сооружение набрало прочности, его оставляют без нагрузки на пару недель. Только потом можно начинать озеленять террасы высадкой растительности.

Кирпичная стена

Непростой в строительстве является подпорная стенка из кирпича, но и сложной ее назвать нельзя. Кладку выполняют как при обычном строительстве, только меньшей толщины. Стенку высотой 50-80 см выкладывают в полкирпича. Сооружение высотой 1 м строят в кирпич. Крупные стены высотой более 1 м выкладывают в 1,5 кирпича. Главное правило устройства кирпичной стены – соблюдение соотношения длины к толщине 1/3. Если стена построена не из декоративного кирпича, ее лицевую сторону украшают облицовочным материалом.

Каменная стена

Строительство сооружения из камня выполняют двумя способами:

• сухая кладка камня подразумевает его скрепление садовым грунтом. Такие швы засаживают декоративными растениями;
• кладка камня на цементном растворе получается более прочной.

Стенка из природного камня

Оптимальным вариантом для подпорной стенки является использование прочного камня: гранит, базальт и другие виды. Большой вес камня требует закладки под него фундамента. Его ширина должна превышать ширину стены в три раза. Для невысоких сооружений достаточно основания из крупного камня. Если строение будет большим, основание необходимо бетонировать.

Траншею роют на 10 см шире будущего основания. Дно засыпают 30 см слоем смеси песка с гравием. Траншею заливают бетоном с добавлением мелкого камня. Его высота должна быть ниже уровня земли на 15 см. После застывания основания начинают выкладку камня.

Подпорка из покрышек

Стену из автомобильных покрышек выкладывают ступенями по отношению откоса. Крепление покрышек выполняют с помощью свай, насаживая их сверху. Внутренние края первого ряда покрышек со стороны откоса упирают в стенки свай. Противоположный край верхнего ряда покрышек фиксируют хомутами к корпусу свай со стороны внутреннего диаметра. Промежуточные ряды покрышек насажены полностью на сваях и закреплены. Внутри шины засыпают щебнем или камнем.

Подпорка из шпунтовых свай

Устройство стенки из шпунтовых свай является сплошной конструкцией. Материал может быть разным: пластик, дерево, металл или железобетон. Боковые стенки шпунтовых свай оборудованы передним и задним замком соединения. Вначале в землю вбивают шпунтовую сваю с передним замком. Следующую вбивают с задним замком. Далее выполняют их соединение между собой замком, который для плотности смазывают связующим веществом. Дополнительно оно предотвращает продольное смещение шпунтовых свай относительно друг друга.

Армогрунтовая подпорка

Неплохой альтернативой каменной и деревянной конструкции является армогрунтовая подпорка. Устройство сооружения основывается на послойном заматывании грунта в геотекстильное полотно. В настоящее время армогрунтовая подпорка обустраивается из плетеных георешеток, заполненных землей или щебнем. Для уменьшения смещения стены устанавливают дополнительные металлические анкера. Сверху сооружение облицовывают плитами.

Стена из бетона

Монолитная стена из бетона требует установки опалубка. Вначале роют траншею и засыпают дно щебнем. Сверху укладывают армирующую сетку и начинают строить опалубок из толстых досок по периметру траншеи. Далее идет послойная заливка бетоном. После застывания предыдущего слоя, опалубок подымают вверх для заливки следующего слоя. Процесс повторяют до достижения нужной высоты.

Деревянная стена

Деревянную подпорку лучше делать из бревен диаметром 12-18 см. Длина бревен зависит от высоты стены плюс 50 см, уходящих в землю. Устройство сооружения довольно простое:

• в траншее глубиной 50 см из вертикально установленных бревен делают стену;
• между собой бревна скрепляют проволокой и гвоздями;
• траншею заливают бетоном;
• внутреннюю сторону бревен, которая будет находиться в земле, обрабатывают машинным маслом или битумом.

Аналогично из бревен делают заборчик – подпорку. Отличие только в том, что установка бревен происходит с соблюдением промежутка. Далее в промежуток плотно вбивают бревна меньшей толщины и бетонируют в траншее.

Определяясь с типом подпорной стенки необходимо учитывать все нюансы конструкции и дизайнерских предпочтений. После завершения строительства архитектурное строение украсит ландшафт земельного участка.

1.Подпорные стены. Назначение и основные конструктивные решения.

Подп.
стены предназначены для восприятия
давление грунта в местах резкого перепада
отметок его поверхности. Они также
обеспечивают устойчивость откосов
насыпей и выемок, удерживая грунт от
обрушения.
Все подпорные стены в
основном бывают: каменные, ж/б и бетонные.

Конструкции
ж/б подпорных стен

1.Уголковые
2.С контрфорсами 3.Анкерные

1.Уголковые

1)
Из цельных блоков длиной 2-3м

2)
Из лобовой стенки и фундаментной плиты

Лобовая
стенка l=3
м

Фунд.плита
l=1,5
м или l=3
м

Уголковые
применяются при высоте подпора грунта
не более 4,5м.

а)одноэлементная
б)двухэлементная

h=1,2;
1,8; 2,4; 3,0; 3,6 м

b=2,2;
2,5; 3,1; 3,7 м

2.
Контрфорсовые и анкерные

Применяются
при высоте подпора грунта более 4,5м

Они
состоят из плит,которые вставлены в
базы контрфорсов или рам.

Контрфорсы
обычно устанавливаются с шагом 2-3м на
сборную фунд. плиту. Все стыки сборных
эл-тов осущ. путём сварки закладных
деталей или выпуска арматуры.

В
анкерные рамы устанавливают с шагом
4-5м. Каждая рама опирается на отдельную
фунд. плиту.

С
другой стороны рамы закрепляется к
анкерной балки, основное назначение
которой – препятствовать опрокидыванию
и смещению опорной стены.

в)контрфорсная
г)анкерная

Другие
виды стен

а)
с обратным уклоном подошвы

б)
с анкерным зубом ниже подошвы опорной
плиты

2.Подпорные стены. Особенности проектирования полпорных стен:нагрузки и воздействия,основные виды расчётов

(Расчёт
на примере уголковой подпорной стены)

Давление
грунта на подпорную стену зависит от
след. величин:

1. плотность
   грунта

2. угол
   естественного откоса грунта

3. угол
   наклона внутренней поверхности подпорной
   стенки

4. угол
   откоса грунта выше подпорной стенки

=>

,

Горизонтальная
составляющая давления грунта берётся
с коэффициентом надёжности по нагрузке

Гориз.
сост. Давления грунта на единицу длины
равняется

,

b
определяется из условия:

—
сумма всех вертикальных нагрузок

—
сумма всех моментов всех сил относительно
ц. т. фундаментной плиты.

А-площадь
фунд. плиты;W-
момент сопрот. фунд. плиты;R0-
расчетное сопротивление грунта

;

—
в идеале

Для
обеспечения устойчивости против
опрокидывания должно выполняться
условие

Mv
– опрокидывающий момент относительно
точки А

Mh
– удерживающий момент от собственного
веса стенки и вертик. Составляющей
давления грунта.

Для
обеспечения устойчивости подпорной
стенки против смещения должно выполняться
условие

,
µ-коэффициент трения бетона о грунт

Изгибающие
моменты в плитной части и стенке уголковой
подпорной стены

Внешний
вылет фундаментной плиты испытывает
давление грунта снизу.

Внутренний
вылет – сверху+снизу.

Стенка
испытывает горизонтальное давление
грунта.

Все
элементы рассчитываются как консольные
стержни.

3.Подпорные стены. Конструирование элементов подпорных стен

Подпорные
стенки армируются сетками, в которых
рабочая арматура соединяется между
собой при помощи монтажной арматуры.

По
мере удаления от зон с максимальным М
часть рабочей арматуры обрывается.

Плиты
подпорных стен (с контрфорсами и анкерами)
рассчитываются на горизонтальное
давление грунта как работающие по
балочной схеме с пролётом, равным шагу
контрфорсов или рам.

Контрфорсы
рассчитываются как консольные элементы,
жестко сопряженные с фундаментной
плитой.

Все
стыковые соединения рассчитываются на
усилия, которые через них передаются.

Анкерная
балка рассчитывается и проектируются
из условия недопущения опрокидывания
подпорной стены.

Схема
армирования уголковой подпорной стены

типов подпорных стен для любого проекта

Эмили Медлок | Опубликовано 4 марта 2021 г.

Купить сейчас

Каждый хочет иметь полезный двор, которым можно наслаждаться. Вы можете украсить двор разными способами, но подпорные стены созданы для того, чтобы помочь вам создать безопасный, захватывающий и привлекательный двор. Вы также можете использовать каждый бит пространства, с которым вам нужно работать.

Экологический дизайн Via Regenesis

Однако построить их непросто.

В конце концов, нужно знать, какие у них есть варианты, как получить каждый тип стены и как сделать это безопасно. Всегда рекомендуется нанять профессионала, чтобы помочь вам и сохранить 100% DIY для других начинаний.

Что такое подпорная стена?

Подпорная стена представляет собой конструкцию, за которой хранится грунт. Их можно сделать практически из любого природного строительного материала, но они должны быть прочными, так как по почве над ними обычно ходят. Таким образом, плохо построенная подпорная стена представляет собой огромную опасность.

Смысл их в том, чтобы создавать уровни во дворе. Они создают еще одну область над нижним уровнем. Это также может быть способ показать фонтаны или заблокировать более высокий уровень с падающей землей. Для них действительно очень много применений.

История подпорных стен

Подпорные стены строились по крайней мере со времен Древнего Египта. Первоначально они были построены для контроля и управления рекой Нил. В некотором смысле они использовались для орошения, а иногда и в качестве плотин. Египтяне были весьма разумны.

Они построили стены из тростника, чтобы отвести поток воды в резервуары, которые они использовали для орошения посевов и растений. Другие использовали бы их менее практичным способом, чтобы создать великолепный дизайн во дворах высокого класса.

В то время как в наше время появились инновации в материалах, используемых для строительства подпорных стен, применение подпорных стен в основном осталось прежним: предотвращение эрозии почвы, создание пространства и отвод воды.

Подпорные стены были чрезвычайно популярны в зиккуратах Месопотамии как способ создания уровней в сооружениях. Здесь вы можете увидеть, как они учатся тому, как они использовались в качестве стиля внешнего дизайна и как они дальше развивали подпорные стены.

Различные типы подпорных стен

Пейзаж через булыжник

Из-за их универсальности существует множество различных типов подпорных стен . Некоторые используются для мостов, некоторые для личных садов, а третьи не используются с древних времен. Ознакомьтесь с этими распространенными типами подпорных стен.

Гравитационная стена

Гравитационная стена — это подпорная стена, в которой не используется армирование грунта. Поскольку у него нет армирования грунта, он обычно короче других подпорных стен. Он откинут назад и откинут назад, чтобы гравитация делала работу за нас.

Бетонная консольная подпорная стена

Консоль представляет собой длинную выступающую балку или ферму, закрепленную только с одного конца. Консоль — это тип балки, которую люди используют в основном при строительстве мостов. Консольные балки имеют опору только с одной стороны, поэтому они не занимают много места.

Подпорная стена с контрфорсом

Подпорная стена с контрфорсом поддерживается контрфорсами. Контрфорс — это наклонная опора, которую часто можно увидеть на обратной стороне вырезов из картона или рамок для картин. Обычно они изготавливаются из того же материала, что и стены.

Усиленная подпорная стена

Ландшафтный дизайн через естественные дорожки

Усиленная подпорная стена — это стена, в которой используется армирование георешеткой для дополнительной устойчивости. Это позволяет подрядчикам строить более высокие подпорные стены. Почва за стеной состоит из слоев армированных материалов, обеспечивающих устойчивость.

Стена из шпунтовых свай

Шпунтовые сваи представляют собой листы металла, которые соединяются друг с другом, образуя прочный барьер и поддерживающую систему. Они создают узор зигзагообразного типа, если смотреть сверху. Этот тип подпорной стены использует карманы для хранения и укрепления грунта.

Зеленая подпорная стена

Зеленые подпорные стены, как правило, не так прочны, как подпорные стены из блоков или кирпича, но они экологически безопасны. Поскольку зеленые подпорные стены сделаны из растительности, они часто используются в качестве своего рода сада в безотходных домах и сообществах.

Механическая стабилизирующая стена

Механически стабилизированная подпорная стена настолько прочна, что по ней может проехать автомобиль. Их часто строят под мостами и путепроводами. Их изготавливают из композиционных материалов с чередованием слоев уплотненной засыпки и элементов армирования грунта.

Анкерная стена

Анкерная подпорная стена — это прочная стена, которая поддерживается анкерами, вбитыми в землю за ними и прикрепленными к кабелям. Обычно они поддерживаются бетоном под давлением и являются отличным вариантом для армирования тонких стен.

Материалы для подпорной стены

В качестве подпорной стены можно использовать любой прочный материал, если это сделает профессионал. Так что выбирайте тот, который лучше всего подходит для вашего ландшафтного дизайна.

Кирпич

Via Chimney & Masonry Outfitters

Brick — хороший выбор, и вы действительно не ошибетесь с ним. Окрашенный кирпич может сочетаться с чем угодно, и это наиболее распространенный тип материала, используемого в современных подпорных стенах. Это безопасный выбор для всех.

Камень

Via Elise Landscapes & Nursery, LLC

Камень — одна из наиболее естественно выглядящих подпорных стен. Вы можете собрать свой камень или купить его. Он может превратить любой двор в страну семейных фантазий и предлагает хороший способ дренажа, так как камень будет иметь естественные карманы.

Бетон

Через студию Уильяма Ховарда

Бетон выглядит более современно, в индустриальном стиле, но при этом выглядит очень аккуратно. Его можно сочетать с другими типами стен, так как это одна из самых прочных подпорных стен, которые вы можете иметь. Все, что вы добавляете, просто для красоты.

Блоки

Via Air Vol Block, Inc

Бетонные или каменные блоки — отличный способ построить подпорную стену. Он предлагает толстое основание для строительства и часто используется в больших конструкциях и мостах. Блоки являются очень распространенным материалом, используемым для подпорных стен.

Камни в клетках

Via JMJ Studios

Для коротких подпорных стен можно использовать камни в клетках, которые окружены мелкоячеистой сеткой и плотно упакованы. Вам нужно будет нанять профессионала, если вы не хотите рисковать лавиной, если проволока ослабнет.

По теме: Габионные стены и их роль в современной архитектуре

Растительность

Через экостены

Мы уже говорили о растительности с точки зрения архитектуры, но как насчет дизайна? Стены с растительностью привлекательны, естественны и являются самой «зеленой» вещью, которую вы можете построить. Это будет сложно, но возможно.

Дерево

Через HWH Home and Garden

Использовать деревянные стены почти так же сложно, как и растительность. Это просто не так структурно прочно, как камень или кирпич. Вы можете сделать это, но обычно для этого требуется какая-то другая форма армирования, например, металл или цемент.

Разрешения и ограничения

Через D-CRAIN Design and Construction

В некоторых округах, штатах и ​​странах действуют ограничения для подпорных стен. В большинстве случаев ограничения основаны на росте. При определенной сумме и разрешение не нужно. Но за определенную сумму и у вас получится.

По большей части вам нужно разрешение на постройку выше 4 футов. Разрешение будет исходить от лицензированного инженера, который оценивает ваши планы. Так что, если вы знаете одного из них лично, свяжитесь с ним, так как они смогут провести вас через шаги.

Эти ограничения могут раздражать, но, в конце концов, важнее всего обеспечить безопасность вашей семьи. Поэтому, даже если ограничений нет, перед началом строительства обратитесь за помощью к инженеру, подрядчику или архитектору.

Как построить подпорную стенку

Если вы хотите построить собственную подпорную стенку, мы рекомендуем нанять профессионала, который поможет вам. Для получения полного руководства о том, как построить подпорную стену, посетите эту страницу, где мы подробно рассмотрим шаги.

Связанный: Как оформить землю с помощью подпорных стен – Краткое руководство

Создание плана

Первое, что вы должны сделать, это создать план. Вы должны нарисовать план и воплотить его в жизнь на бумаге и в голове. Если вы нанимаете подрядчика, рекомендуется составить общий план, прежде чем говорить с ним.

Выберите место

Второе, что вы должны сделать, это найти хорошее место. Это может произойти до или после создания плана, поскольку одно зависит от другого. Возможно, вам придется внести изменения в планы после того, как вы найдете место. Но и расположение должно соответствовать планам.

Установка курса

Это включает в себя раскопки места и выполнение необходимых работ по благоустройству. Вы отметите место и откопаете его. Вам нужно убедиться, что почва достаточно прочная, чтобы удержать стену, и что все в порядке.

Добавление гравия

Далее вы добавите гравий в канаву. Выбирайте гравий, который не сдвинется, но при этом будет достаточно плотным, чтобы поддерживать стену. Вы не хотите, чтобы гравий со временем превратился в грязь. Вы хотите что-то, что останется, как есть, или станет сильнее.

Место для дренажа

Важно, чтобы в подпорной стене был хороший дренаж. Поэтому установите хорошую дренажную систему или систему удержания воды. Для этого шага вам нужно будет проконсультироваться с профессионалом. Вы даже можете включить французский слив в свою установку.

Добавление блоков

Здесь вы начнете строить стену. Один слой за другим начинайте закладывать фундамент и стройте структурно прочную стену. Здесь могут пригодиться знания в кирпичной кладке. Умение использовать миномет является обязательным.

Создание эстетики

После того, как вы закончили строительство стены, пришло время украсить ее. Заполните промежутки землей и добавьте сверху растения, статуи и дерн. Здесь вы можете принимать решения, не консультируясь со специалистом. Это ваш холст, так что используйте его по максимуму!

Четыре основных типа подпорных стен

Подпорные стены так популярны как в жилом, так и в коммерческом ландшафтном дизайне по нескольким причинам. ландшафт в ярусах вокруг центральных элементов (с помощью клумб и / или садов). Одной из наиболее важных целей является их способность спасти двор, предотвращая эрозию почвы и управляя потоком дождевой воды. Ниже приведены четыре наиболее распространенных типа подпорных стен, для каких ситуаций они подходят, а также объем работы, который требуется для каждого из них.

Гравитационная подпорная стена

Самая простая из подпорных стен, гравитационная подпорная стена использует собственный вес и массу, чтобы удерживать почву на расстоянии. Поскольку речь идет в основном о весе, эти подпорные стенки допускают самое большое разнообразие материалов. Кирпич, брусчатка и необработанный камень — это лишь несколько доступных вариантов, а камень, уложенный всухую, — очень популярный выбор. В то время как более короткие стены не требуют дополнительного армирования, для большинства из них потребуется вырыть хотя бы небольшую траншею, чтобы стена поместилась в нее, а для некоторых может потребоваться бетонный нижний колонтитул.

Консольная подпорная стена

Иногда ее называют армированной подпорной стеной из стальных стержней, проходящих через бетонную или каменную подпорную стену. В консольных подпорных стенах используется подпорная стена, прикрепленная к плитному фундаменту, который уходит под землю. опора в форме буквы «L». Вес вышеупомянутого грунта удерживает плиту вниз, так что стена не может опрокинуться вперед. Этот стиль предпочитают в коммерческих подпорных стенах из-за его прочности. Подпорная стена «контрфорс» или «контрфорс» включает в себя дополнительные вертикальные крылья к фундаменту, которые обеспечивают дополнительную прочность и жесткость.

Подпорная стена из шпунта

Очень простой тип стены, обычно используемый, когда пространство ограничено. Подпорная стена из шпунта представляет собой тонкую стену из стали, дерева или винила, которая забивается непосредственно в почву. Часто они имеют вертикально гофрированную структуру для дополнительного усиления. Эти сваи работают только в более мягких грунтах, и хорошее эмпирическое правило заключается в том, что вы должны забивать одну треть шпунта в землю на каждые две трети, которые будут над ним.
