Как найти проводку в стене: смартфоном, мультиметром, радиоприёмником, индикаторной отвёрткой
Не нужно, наверное, говорить о том, сколько проблем доставляет скрытая проводка в стене, если не знаешь, где именно она идёт, но нужно повесить шкафчик или полку. Чуть-чуть начинаешь сверлить перфоратором, и с дрожью в руках понимаешь, что вот она, родимая.
В этот момент перфоратор отбрасывает в сторону и в доме гаснет свет. Наконец-то нашёл, думаешь ты, теперь придётся соединять провода и прятать их в штробе, что совсем не правильно. Чтобы этого не случилось, сначала нужно попробовать отыскать проводку, используя обычные или специальные средства для этих целей.
Как найти провод в стене

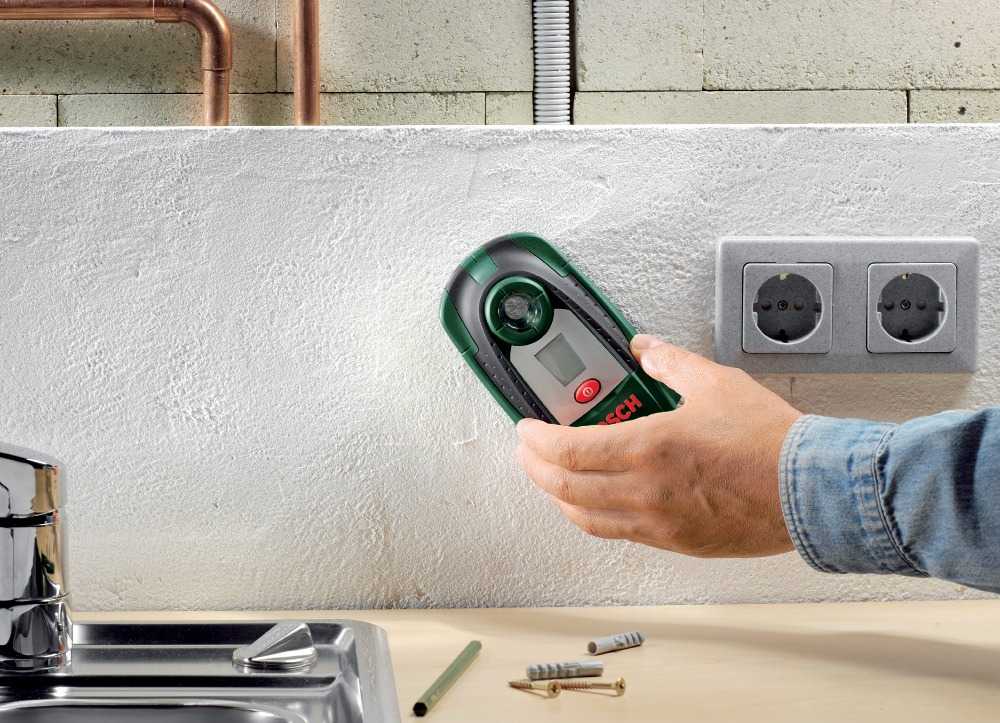

Сразу же нужно оговориться и сказать о том, что для поиска скрытой проводки существуют специальные детекторы. Стоит они несколько тысяч, и позволяют более менее точно узнать, где именно проходит скрытая проводка.
Детектор проводки умеет определять фазный провод, если по нему проходит электричество. Также некоторые модели детекторов реагируют на металл внутри стены, под толщей штукатурки. Чем толще её слой, тем мощней должен быть детектор проводки.
Однако покупка такого чудо прибора не всегда целесообразно и оправдана, тем более для тех, кто не делает ремонты на постоянной основе. В таком случае можно попытаться отыскать проводку в стене другими способами, не прибегая к покупке дорогостоящих устройств.
Как найти проводку в стене: смартфоном, индикаторной отвёрткой, радиоприёмником
Рассмотрим самые удачные решения для поиска скрытых проводов в стене, на приобретение которых нет необходимости тратить кучу денег:
Визуальный осмотр — найти скрытую проводку в стене можно путем осмотра поверхности, если их отделкой занимались криворукие мастера. Нередко там, где в стене была штроба, виднеется бугорок шпаклёвки и штукатурки. Соответственно таким вот нехитрым способом можно определить, где именно в стене проходят провода.
Радиоприёмник — если под рукой ничего не оказалось кроме любимого радиоприёмника, то и при помощи него можно определить скрытую проводку в стене. Сначала нужно настроить приёмник на определённую частоту, а именно 100 кГц, после чего можно водить приёмником по стенам и улавливать сигнал. Само собой разумеется, что провода должны быть в этот момент под напряжением, а на участках, где они проходят, через приёмник можно будет услышать небольшой треск в динамике.

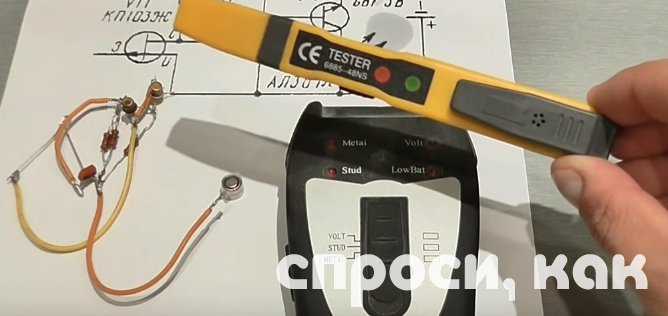

Поиск проводки в стене при помощи мультиметра
Можно также найти скрытые провода в стене и с помощью цифрового мультиметра. Также понадобится транзистор марки 2SK241, КП103А или же КП303. Чтобы мультиметр нашёл скрытую в стене проводку, необходимо подсоединить к его щупам транзистор — один щуп к левому выводу транзистора, а второй щуп к правому.
Затем нужно перевести мультиметр в режим замера сопротивления, после чего можно приступать к поиску электропроводки в стене. Принцип работы мультиметра в режиме поиска проводов прост: правый вывод транзистора используется в роли антенны и при попадании в магнитное поля от электричества, транзистор изменит свое сопротивления, о чем непременно даст знать мультиметр.
Также можно использовать для поиска проводов в стене и индикаторную отвертку. Однако отвертка должна быть «активной», обычная, к сожалению, не подходит. При проверке отвертка переворачивается рукояткой к стене, и ведётся вдоль поверхности, пока не загорится индикатор. Что же касается смартфона, то чтобы найти проводку в стене при помощи него, необходим специальный датчик и соответствующее программное обеспечение.
Поделиться статьей в социальных сетях
Скрытая проводка и простые способы ее обнаружения
Сейчас скрытая проводка применяется практически повсеместно. Эстетизм этого вида электромонтажа и его очевидные достоинства имеет и обратную негативную сторону: спрятанные провода очень трудно найти при выполнении различных работ, связанных с ремонтом или в случае возникновения неисправностей.
Для специалистов подобные вопросы труда практически не составляют, поскольку у каждого из них под рукой всегда имеется прибор, позволяющий определить истинное положение невидимых для глаза проводов.
Домашним мастерам обзаводиться таким прибором не с руки: зачем тратить зачастую приличные суммы денег, если изделие может потребоваться один или два раза в жизни.
Именно для таких мастеров, для таких случаев мы и решили подготовить данную статью, в которой собрали способы, позволяющие достаточно точно определить, где находится скрытая проводка.
Содержание
- Как отыскать скрытую проводку индикаторной отверткой
- Использование мультиметра
- Кaк скрытая проводка можeт быть обнаружена смартфоном
Как отыскать скрытую проводку индикаторной отверткой
Существует довольно много модификаций этих небольших приборов. В каждом из них используется электростатический принцип, позволяющий им обнаруживать электромагнитные поля, излучаемые проводкой, находящейся под напряжением.
Чтобы отыскать спрятанный в толще стены провод, следует коснуться пальцем металлического окошка отвертки или ее жала, а потом просто перемещать ее по поверхности стены.
Там, где находится скрытый провод, индикатор начнет мигать.
Такой способ прост в использовании. Однако он позволяет отыскать проводники лишь на незначительной глубине. Кроме того, при использовании этого способа достаточно велика погрешность определения, т.е. точное расположение кабеля определить индикаторной отверткой практически невозможно. Ошибка определения может составлять порядка 10-20 см. Однако этого может оказаться вполне достаточно для выполнения операции, запланированной домашним мастером.
Использование мультиметра
Чтобы с помощью мультиметра отыскать скрытую проводку, его необходимо дополнить полевым транзистором, например КП103. Щупы мультиметра следует подключить к выводам «cток» и «истoк». Вывод «затвор» будет являться антенной, удлинить которую можно небольшим проводком.
Читайте также Как проверить мультиметр (тестер)
Чтобы отыскать скрытую проводку этим искателем, необходимо водить антенной вдоль стены, наблюдая за показаниями прибора.
Любые отклонения его стрелки будут свидетельствовать о присутствии в толще стены скрытой проводки.
Собираетесь уложить электропроводку в своем доме? Обязательно ознакомьтесь вот с этой статьей, где мы рассказываем об основных правилах ее укладки.
Кaк скрытая проводка можeт быть обнаружена смартфоном
Чтобы отыскать скрытые в штукатурке электропровода, можно воспользоваться смартфоном, на котором установлена операционная система Android. Для этого на него необходимо установить программку «Metal Detector» или другой подобный ей программный продукт. Однако следует учитывать, что программа реагирует на наличие любых металлических предметов, а не только на присутствие уложенного в стену электрокабеля.
Смартфон обеспечивает высокую точность поиска, поэтому кабель с его помощью можно отыскать практически однозначно.
Точность поиска с помощью смартфона достаточно высока, и местонахождение кабеля с его помощью можно определить практически однозначно.
Мы изложили для вас наиболее простые способы, позволяющие достоверно установить, где находится скрытая проводка. Применение этих способов позволяет отказаться от затрат, связанных с приобретением специальных приборов, обычно используемых профессионалами в этих целях.
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.
9 лучших приложений для обнаружения проводов для Android и iOS
У всех проводов есть одна общая черта: их очень легко потерять. Это так раздражает искать их по всему дому, пытаясь вспомнить, куда вы их положили, особенно если вы неуклюжи. Тем не менее, похоже, что есть приложения для обнаружения проводов, которые могут немного облегчить эту задачу.
Кстати, специальные приложения для Android-устройств можно найти здесь.
Но даже несмотря на то, что эти приложения заявляют, что могут найти шпильки и так далее, не принимайте это слишком серьезно — большинство из них — просто розыгрыш.
Детектор шпилек
Одно из самых популярных приложений для обнаружения проводов, доступное только для устройств Android. Он может помочь вам найти различные металлические предметы, такие как винты, гвозди и шпильки, поэтому он также может работать с проводами. В конце концов, все зависит от мощности вашего устройства.
Может даже случиться так, что менее мощное и более старое Android-устройство может лучше синхронизироваться с Stud Detector, поскольку оно просто имеет лучший датчик ЭДС (непрактично для этих устройств).
Дизайн интерфейса буквально древний, и он предельно прост в использовании. Алгоритм следующий:
- Откройте приложение
- Следите за четырьмя индикаторами в центре экрана
- Как только приложение обнаружит провод, индикаторы загорятся зеленым
В нижней части экрана вы также можете отрегулировать чувствительность приложения, однако эта функция сомнительна. В приложении много рекламы.
Вам также может понравиться: 7 лучших приложений для определения высоты над уровнем моря для Android и iOS
Искатель шпилек
Это искатель шпилек для устройств iOS, который вы также можете использовать для поиска проводов.
Провод должен включать в себя что-то из металла (только убедитесь, что вы не ищете провода кроссовок).
И независимо от того, работает это приложение или нет, оно приятнее в использовании, чем предыдущее приложение для Android, поскольку оно имеет более разнообразные функции и более продуманный интерфейс. Вы увидите, что в главном меню есть четыре категории:
- цифровой измеритель
- поиск по датчику
- глубинное обнаружение
- поиск по графику
Вероятно, для поиска проводов вам понадобится использовать первые два. Впрочем, можно поиграть в металлоискатель и попытаться найти провода по графику.
Тем не менее, это приложение также имеет огромное предупреждение о том, что его производительность ограничена множеством факторов, включая аппаратное обеспечение вашего iPhone или толщину стенок. Так что держите ваши ожидания низкими.
Детектор проводов и кабелей
Хорошо, чтобы не запутать вас, давайте посмотрим на это конкретное приложение для обнаружения проводов.
Оно работает аналогично двум предыдущим приложениям, что означает, что оно может находить объекты, обнаруживая в них металлические детали.
И хотя название приложения звучит довольно громко, это обычная вещь с довольно лаконичным интерфейсом. У него даже нет никаких дополнительных функций. Все, что вы можете сделать, это нажать «Пуск», и приложение покажет вам круглый индикатор, который подаст звуковой сигнал и станет красным, когда он обнаружит металлические предметы вокруг.
Настоящий металлоискатель со звуком
Вы также можете попытать счастья с этим. Приложение утверждает, что оно использует детектор ЭМП, встроенный в ваше устройство, и поэтому может обнаруживать металлические предметы.
Здесь, несмотря на не такое яркое оформление интерфейса, как и в предыдущем случае, можно найти несколько интересных дополнительных возможностей. Прежде всего, звуки приложения настраиваются, и вы можете настроить их по своему вкусу.
С металлодетекцией — все довольно скучно — видишь только схему на экране и счетчик.
При приближении к любым металлическим предметам устройство начнет издавать звуковой сигнал. В конце концов, все будет зависеть от аппаратной части вашего устройства.
Вам также может понравиться: 11 лучших приложений для ставок на футбол (Android и iOS)
Металлоискатель
Еще одно приложение для поиска металлов, но на этот раз для iPhone. И, кажется, это очень удобно. Это приложение было на рынке всегда, поэтому у него такой древний дизайн. Но в очередной раз его функциональность оказалась надежной, и вы можете использовать этот детектор для возможного поиска проводов.
Металлоискатель
настолько прост, что в нем даже нет главного меню. Вы просто открываете приложение и видите перед собой детектор. Единственное условие — в объектах, которые вы пытаетесь обнаружить (в нашем случае — провода), был бы хотя бы кусок настоящего металла — стали, железа и т. д., иначе приложение — пустышка.
Металлоискатель
Итак, у нас уже есть металлоискатель для iPhone, теперь давайте посмотрим на Android-устройства.
С более чем 1 миллионом загрузок в Google Play этот Metal Detecto, похоже, работает или, по крайней мере, удобен в использовании.
Он имеет современный дизайн интерфейса, который уже является визитной карточкой этой категории, и вы можете использовать его для поиска проводов. В приложении есть различные индикаторы:
- измеритель расстояния
- измеритель интенсивности
- Транспортир
Каждый из них интересен в использовании, но если вам нужно найти провода и т. д., мы рекомендуем использовать измеритель интенсивности, так как рядом с металлическими предметами он начнет издавать более громкие звуковые сигналы.
Более того, по отзывам пользователей, этот металлоискатель работает на большинстве Android-устройств.
Металлоискатель EMF
Это приложение было в первую очередь разработано для обнаружения любых паранормальных явлений, но мы все знаем, что их не существует. Вместо того, чтобы гоняться за призраками, вы можете использовать это приложение для поиска металлических предметов, включая провода.
В приложении один экран — диаграмма чувствительности. Когда рядом есть металлический предмет, колебания становятся более интенсивными.
Отзывы об этом металлоискателе неоднозначны. Вы видите, что на некоторых устройствах он не работает должным образом — вы можете только попробовать его загрузить и посмотреть, совместим ли он с вашим.
Проволочный металлодетектор
Это очень древний металлоискатель, но если у вас есть более старые и менее мощные устройства Android, вы можете использовать его, и он вам подойдет.
Несмотря на то, что поначалу приложение может показаться немного сложным в обращении, через некоторое время вы обнаружите, что в нем есть пара датчиков, которые обнаруживают наличие металлических предметов вокруг, в том числе проводов. Кроме того, Wire Metal Detector настраивается, и вы можете выбрать внешний вид диаграмм и звуков.
В приложении можно даже сделать собственную осциллографическую диаграмму. Однако эти дополнительные функции не нужны, если вы просто хотите использовать это приложение для обнаружения наличия проводов.
Вам также может понравиться: 9 бесплатных приложений для живого микрофона (Android и iOS)
Поиск распорок для стен
Да, мы знаем, что это приложение не лучшее предложение, но на рынке очень мало хороших приложений для обнаружения металлов и проводов. Это iOS-приложение работает так же, как и все предыдущие, но у него есть один нюанс — оно платное.
Рекомендуем покупать только в том случае, если на вашем iPhone есть мощный детектор ЭМП, иначе оплата не гарантирует хорошую работу приложения. Вероятно, это и есть причина, которая вызывает столько недовольства пользователей в комментариях — просто проверяйте перед покупкой.
Обзор
Walabot Stud Finder — интригующая новая концепция обнаружила шипы? Протестировано Бобом Вила
Фото: Гленда Тейлор
Идея о том, что домашний мастер может увидеть, что находится внутри полости стены, с помощью экрана смартфона, является предметом научно-фантастических фильмов.
Это также стало реальностью с искателем шпилек Walabot — устройством, которое синхронизируется со смартфоном Android, чтобы пользователь мог «увидеть» расположение строительных материалов под гипсокартоном.
Я провел серию тестов искателя шипов Walabot (доступен на Amazon), и мне очень хотелось, чтобы этот новый «технарь» искатель шипов мне понравился. Хотя концепция впечатляет, и я уверен, что производитель усовершенствует устройство в ближайшие годы, на данный момент я ограничусь своим надежным электронным искателем шипов с ЖК-экраном, который показывает как края, так и центр шипа. .
Я построил испытательную стену, состоящую из открытого каркаса стоек и вырезанной панели из гипсокартона, чтобы проверить точность обнаружения стоек искателем стоек Walabot. Я также протестировал устройство на стандартной стене, где знал расположение проводов под напряжением. Продолжайте читать, чтобы узнать, что произошло в тестах и почему я все еще надеюсь использовать эту технологию в будущем.
Вердикт: Искатель шипов Walabot находится на переднем крае строительных технологий, но этот инструмент нуждается в небольшой доработке, прежде чем он превзойдет стандартные электронные искатели шипов.
Рейтинг: 5,75/10
Фото: Гленда Тейлор p Graphics
CONS
- Nano pad слишком маленький
- Частота обнаружения попаданий и промахов
- Необходима частая калибровка
Приобретите встроенный тепловизор Walabot DIY Stud Finder на Amazon за 68,23 долларов США.
Насколько хорошо работает приложение Stud Finder?
Не могу не рассказать, как легко было загрузить и установить приложение Walabot из Google Play Store. Имейте в виду, что поиск стад Walabot работает только со смартфонами Android версии 6.0 или более поздней. Мой смартфон — почти новый Samsung Note20 Ultra, поэтому у меня не было никаких проблем с приложением — его загрузка и установка заняли около 30 секунд, и оно отлично синхронизировалось с моим Note20.
После того, как я установил приложение, оно показало мне, как подключить сканирующее устройство к моему смартфону. Это тоже было просто, каждый шаг подробно объяснялся как словами, так и графическими изображениями.
Фото: Гленда Тейлор
Что в коробке Walabot?
Для довольно технического устройства искатель шипов Walabot является относительно простым инструментом. Он поставляется с легкой пластиковой коробкой для сканера размером примерно со смартфон, буклетом с инструкциями, двумя типами USB-кабелей для использования с разными моделями телефонов Android и липкой гелевой нано-подушечкой для удержания искателя шипов на задней панели. смартфон. Кроме того, тонкий лист пластиковой пленки приклеивается к задней части искателя шпилек, чтобы помочь ему плавно скользить по гипсокартону.
На одной стороне коробки сканера есть знак отличия Walabot, указывающий, куда поместить липкую гелевую нанопрокладку. Здесь нет ничего сложного — этот блок сканера подключается через USB-кабель напрямую к смартфону.
Легко ли пользоваться Walabot Stud Finder?
Имея опыт работы с липкими нанопрокладками, первым делом я протер заднюю часть Note20 медицинским спиртом, чтобы удалить любые следы масла или грязи, чтобы нанопрокладка хорошо прилипла. Это было в значительной степени безнадежным делом, поскольку нано-прокладка была недостаточно большой, чтобы надежно удерживать телефон и сканер вместе. При сканировании мне часто приходилось использовать две руки, чтобы держать сканер и телефон вместе. Это было проблематично, потому что было непросто двигать сканер по стене, не используя обе руки.
Если бы производитель искателя шипов Walabot убрал выпуклые знаки отличия, ограничивающие физический контакт между телефоном и сканером, и использовал липкую нано-прокладку такого же размера, что и сканер, это значительно улучшило бы дизайн. Чтобы сделать отметку на стене при поиске центра шпильки, необходима свободная рука, поэтому неспособность сканера плотно прилегать к телефону была явным недостатком.
Несмотря на то, что нано-прокладка не смогла закрепить телефон на сканере, искатель гвоздей Walabot точно определил местоположение деревянного стержня в тестовой стене.
Фото: Гленда Тейлор
Требуется ли калибровка искателя шипов Walabot?
Многие пользователи электронных искателей гвоздей уже знают, что эти устройства требуют калибровки для точного обнаружения гвоздей и других строительных материалов. В этом смысле искатель шипов Walabot ничем не отличается. Каждый раз, когда я размещал его на стене, мне приходилось выбирать нужный режим (дерево, металл или провод), а затем удерживать сканер и телефон на стене до тех пор, пока они не будут откалиброваны. Затем я мог начать сканирование.
Так как я изо всех сил пытался удержать телефон и сканер вместе — да, я часто мыл нано-подушку, но это не помогало — мне пришлось немного подвигать пальцами, чтобы выбрать правильные режимы на экране. Было бы неплохо, если бы искатель шипов Walabot не требовал повторной калибровки каждый раз, когда он поднимается со стены, но я ожидаю, что скоро появятся улучшения.
Фото: Гленда Тейлор
Насколько точен был Walabot при обнаружении проводов?
Убедившись, что искатель стоек Walabot точно определяет местонахождение стоек на тестовой стене, я перешел к сканированию стандартной домашней стены, чтобы проверить, обнаружит ли он провода под напряжением. Я был знаком с первоначальной конструкцией стены, поэтому я знал, что провода были прикреплены к стойке прямо под выключателем. Разумеется, после калибровки проводов под напряжением искатель шпилек обнаружил проводку именно там, где я знал, что она находится.
К сожалению, изображение провода на экране выглядело диагонально и косо, хотя я знал, что провод проходит прямо по шпильке от переключателя. Он не сидел под углом, так как экран моего Note20 отображался неправильно.
Тем не менее, искатель шипов Walabot обнаружил наличие провода под напряжением, так что это не было полным провалом. Для тех, кто собирается резать или сверлить стену в этой общей области, диагональное изображение на экране моего смартфона послужит предупреждением о необходимости действовать осторожно.
Я задавался вопросом, может ли изображение быть из-за проблем с телефоном и сканером, который не плотно прилегает.
Фото: Гленда Тейлор
Подходит ли вам Walabot Stud Finder?
Несмотря на некоторые конструктивные недостатки, искатель шипов Walabot по-прежнему имеет много достоинств. Те, кто заинтересован в получении большой липкой гелевой нано-прокладки, могли бы, вероятно, обрезать ее до размера, чтобы он поместился на всю заднюю часть телефона, чтобы более надежно удерживать ее на сканере.
Искатель гвоздей Walabot также имеет режим панорамирования, который позволяет пользователю начать с одной стороны стены и сканировать любое желаемое расстояние. По завершении на экране смартфона отображается столбчатая диаграмма, показывающая (цветом), обнаружил ли искатель шпилек провод или шпильку во время сканирования, а также ее точное местоположение с помощью встроенной линейки. Я обнаружил, что это одна из наиболее интригующих функций искателя стоек Walabot, поскольку пользователь может сканировать всю стену и иметь точную запись местоположения каждой стойки.
Для тех, кто не возражает использовать обе руки, чтобы держать телефон и сканер вместе, этот искатель гвоздиков предлагает некоторые интересные функции, такие как режим панорамирования. Он также включает графику обнаружения движения, которая очень похожа на тепловизионную фотографию. Поскольку я знал, что стойка в стене не двигалась, я могу только предположить, что детектор движения уловил движение моих рук. Я мог бы счесть эту функцию полезной, если бы кто-то пытался обнаружить грызунов или других тварей в местах для стад.
