Полипропиленовые трубы сортамент: Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

размеры, таблица внутренних и наружных диаметров

Перечень популярных видов трубных изделий, используемых для создания инженерных коммуникаций, возглавляют полипропиленовые трубы, размеры которых регламентируются нормами ГОСТ. А конфигурация трубной разводки выполняется по требованиям СНиП. Критериями подбора является наружный и внутренний диаметр трубы, толщина стенки, рабочее давление и другие параметры, влияющие на область применения.

Содержание

1. От чего зависят размеры
2. Размеры и классификация труб из полипропилена
3. Классификация по составу сырья и маркам продукции
4. Классификация по давлению
5. Таблицы стандартных размеров
6. Как подобрать правильный размер магистрали
7. Виды применяемых фитингов
8. Ключевые критерии выбора
9. Домашний трубопровод
10. Заключение

От чего зависят размеры

Основные факторы, влияющие на размеры ПП труб:

• Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ. От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.
• Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
• Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
• Протяженность трубной линии. Чтобы к водоразборной точке или дальнему отопительному радиатору поступало достаточное количество жидкости, водопроводная линия монтируется из труб разного сечения.

Справочная таблица пп труб содержит подробную информацию о размерах.

Диаметр полипропиленовых труб измеряется только по наружному обводу в миллиметрах. В особых случаях применяется система измерения в дюймах.

Размеры и классификация труб из полипропилена

Ввиду своей универсальности и отличных эксплуатационных характеристик область применения постоянно расширяется.

Читайте также:

Выбор отопительных полипропиленовых труб для дома и квартиры
В настоящее время замена устаревших стальных трубопроводов и прокладка новых отопительных линий производится полимерными трубами нового поколения. В рейтинге популярных материалов для устройства…

Классификация по составу сырья и маркам продукции

В основе классификации труб из полипропилена по размерам лежит качественный состав исходного сырья – полимера пропилена с различными модифицирующими добавками:

• «PPR (PPRС, ППР)». Материал обладает высокой устойчивостью к перепадам температуры от -100 до +1400 градусов и внешним ударным воздействиям. За счет высоких технических показателей, материал нашел широкое применение в прокладке домашних сетях отопления, водопровода и канализации. Трубы с маркировкой PPR (PPRС, ППР) выпускаются с диаметрами от 16 до 110 мм.
• «PPH» . Модификация полипропилена специальными добавками придает полимеру этой марки повышенную прочность к восприятию ударных нагрузок. Трубными изделиями марки РРН оборудуются наружные линии подачи холодной воды, канализации и вентиляции. Из-за низкой температуры плавления полимера, изделия этой марки не применяются в системах отопления и горячего водоснабжения. Качественный состав полипропилена РРН позволяет создавать продукцию большого размера для промышленных систем канализации и водоотводящих коллекторов.
• «PPB». Полипропилен с особым структурным строением, в котором микромолекулы чередуются в определенной последовательности. В конечном итоге получается материал с высокими показателями ударной стойкости с областью применения в и водопроводных линиях подачи холодной воды.
• «PPS» из полифенилсульфида. Сырьем для этой марки трубных элементов служит полипропилен самого высокого класса с характерным молекулярным строением. Эта особенность строения материала отражается в высокой устойчивости к ударным нагрузкам и температурному нагреванию. Этот класс класса более прочен и отличается улучшенными эксплуатационными характеристиками. Изделия с маркировкой РРs производятся в размерах от 20 до 1200 мм и применяются в сетях вентиляции, водоснабжения и отопления.

Основой для всех линеек продукции служат полимерные модификации полипропилена с различными добавками для усиления термостойкости и эластичных свойств материала.

Читайте также:

Таблица времени и температуры для пайки полипропиленовой трубы
Полипропиленовые трубопроводы предназначены для промышленного применения с агрессивными средами. Подобные системы широко используются в химической промышленности, в устройствах для переработки…

Классификация по давлению

Важным показателем, влияющим на размер полипропиленовых труб, считается давление напора жидкости в трубопроводе. Существует прямая зависимость между количеством перемещаемой воды и сечением: для небольшого напора потребуется трубы меньшего размера.

Маркировка труб по показателю давления оценивает устойчивость трубопроводной линии под действием проходящего напора жидкости в магистрали.

Классификация полипропиленовых труб производится по значению рабочего давления:

• «РN10». Продукция этого класса выполняются с толщиной стенок от 1,9 до 10 мм и рабочим давлением 1,0 МПа. Они рассчитаны на прохождение водяного потока с максимальной температурой +45 градусов. Внутренний диаметр составляет от 1,6 до 1,9 см, внешний – от 2 до 11 см. Материал используется в греющих системах «теплый пол» и водопроводных линиях холодной воды.
• «PN16».Изделия с таким обозначением могут эксплуатироваться под рабочим давлением не более 1,6 МПа и температурой теплоносителя до + 60 градусов. Минимальная толщина стенок составляет 3,4 мм. Трубной продукцией PN16 оборудуются трубопроводы холодной и горячей воды.
• «PN20». Максимальный показатель рабочего давления составляет 2,0 МПа при толщине стенок от 16 до 18,4. Изделия выпускаются в размерах от 16 до 110 мм. Марка PN20 позволяет выдерживать температуру воды +80 градусов. PN20 применяют в .
• «PN25». Основные показатели: рабочее давление на стенки составляет 2,5 МПа, температура теплоносителя +95 градусов. Трубные изделия армируются фольгированным алюминием, что придает материалу увеличенный запас к ударным и тепловым нагрузкам. Размерный ряд составляет от 21,2 до 77,9 мм.

Маркировка содержит информацию о максимальном значении рабочего давления в трубопроводе и измеряется в атмосферах.

Полипропиленовые трубы размеры – Таблица 1

Таблицы стандартных размеров

Трубопроводом из полипропилена организуется подвод воды холодной и горячей воды, выполняется устройство отопительных систем, оборудуются канализационные сети. Для лучшей ориентации в стандартных типоразмерах полипропиленовых труб составлен сортамент популярных марок, учитывающий .

Внутренний диаметр и толщина стенки полипропиленовых труб – Таблица 2

Зависимость водоемкости от диаметров трубы – Таблицы 3, 4

Как подобрать правильный размер магистрали

Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле

Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:

• Вертикальные стояки зданий до 5 этажей –25 мм.
• Горизонтальная внутриквартирная разводка – 20 мм.
• Стояки многоквартирных домов выше 9 этажей -32 мм.

Виды применяемых фитингов

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.

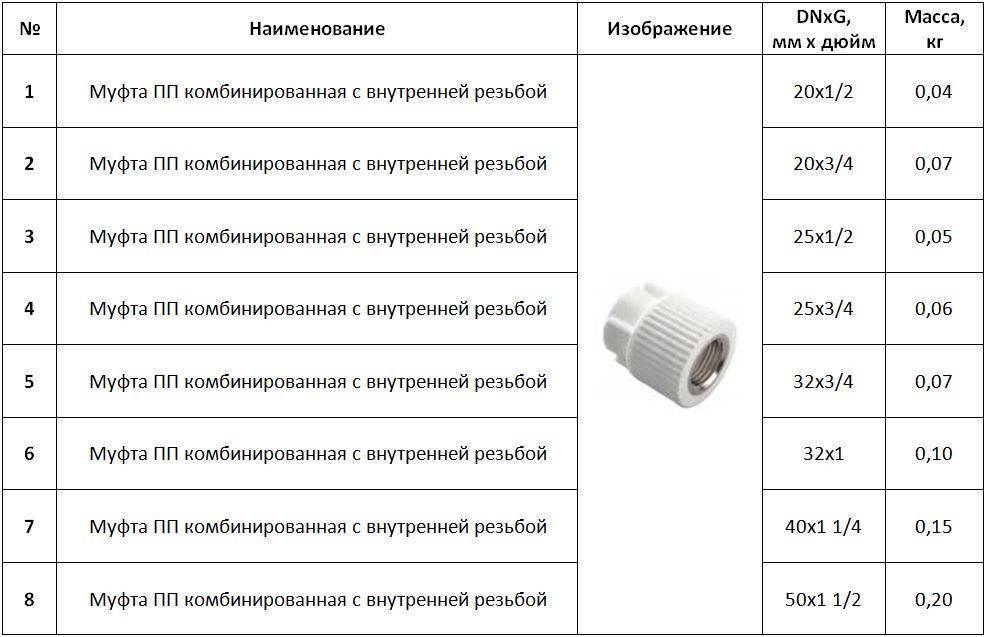

Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:

• Соединительные муфты. Применяются для стыковки двух линейных отрезков.
• Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
• Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
• Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
• Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.

Читайте также:

Зачистка для полипропиленовых труб своими руками без специального инструмента
Для повышения надежности и максимального давления трубы из полипропилена имеют армированный слой. Но он мешает формированию качественного сварного соединения. Выход – зачистка для полипропиленовых…

Устройство отопительной системы не обходится без применения . Эта резьбовая деталь с одной стороны состоит из металлической основы, а с другой стороны выполняется с пластиковым окончанием для . Получается разборное соединение, удобное для проведения монтажных работ.

Ключевые критерии выбора

Чтобы правильно выбрать размер полипропиленовых труб важно учесть:

• Назначение трубопроводной линии.
• Условия эксплуатации магистрали.
• Максимальную температуру воды в системе.
• Рабочее давление жидкости на стенки.

От правильности выбранного размера зависит эффективность работы и продолжительность эксплуатации инженерных коммуникаций.

Домашний трубопровод

Монтаж домашней линии холодного водоснабжения с рабочим давлением1 МПа выполняют тонкостенными полипропиленовыми трубами обозначенных маркировкой PN10 или PN16. Диаметр водопровода в городских квартирах обычно составляет 20 мм. Стояки монтируются из труб большего диаметра.

Домашний трубопровод подачи горячей воды монтируется из труб PN20, рассчитанных на перемещение теплоносителя, разогретого до температуры +85 градусов. Расчетное рабочее давление в такой сети составляет 2 МПа.

Заключение

Размер полипропиленовых труб является основной характеристикой, влияющей на эффективность проложенной магистрали. В случае использования для трубной разводки ошибочной размерной линейки появляется риск возникновения аварийной ситуации, а всю работу придется переделывать.

Труба полипропиленовая армированная стекловолокном — Sopytka.ru

С этим товаром покупают

Применение

В настоящее время полипропиленовая труба армированная стекловолокном благодаря своим техническим характеристикам имеет довольно широкую область применения, а именно:

• Системы трубопроводов для подачи холодной и горячей воды
• Широко используется для монтажа систем питьевого, хозяйственного водоснабжения
• Для отопительных  трубопроводов в жилых, промышленных зданиях и сооружениях с рабочей температурой до +95 градусов
• Транспортировка различных агрессивных сред
• Технологические трубопроводы
• Стоки, в том числе и промышленные
• Системы подогрева полов
• Системы вентилирования и кондиционирования
• Системы подачи сжатого воздуха

Полипропиленовая труба армированная стекловолокном, имеет преимущества по сравнению с трубами из других материалов, основным из которых является то, что такая труба не требует зачистки перед монтажом и вместе с тем имеет низкую степень линейного расширения.

Труба полипропиленовая армированная цена за метр зависит от PN и диаметра трубы.

Преимущества

Полипропиленовая труба армированная стекловолокном, обладает оптимальным набором важных характеристик:

• Труба из полипропилена, армированная стекловолокном, сохраняет свои свойства при высоких и низких температурах
• Отсутствие химической реакции при контакте с водой или другой жидкой средой, в том числе и химически агрессивной
• Высокая прочность
• Продолжительный эксплуатационный ресурс
• Низкая теплоотдача
• Монтаж производится легко и быстро
• Не требует зачистки перед монтажом
• Простота и быстрота монтажа, не требует зачистки
• Абсолютная устойчивость к образованию коррозии
• Полипропиленовая труба армированная стекловолокном имеет относительно низкий вес
• Коэффициент линейного расширения равен 0,03
• Выгодная цена

Неоспоримым преимуществом полипропиленовых труб армированных стекловолокном, является их несложный монтаж, и возможность устанавливать такие трубы для отопления. Труба полипропиленовая армированная может быть легко соединена с аналогичным элементом при помощи специальных ножниц и сварочного аппарата для ПП труб и фитингов. С такой работой может справиться любой человек, даже не имея навыков в этом виде деятельности.

Труба полипропиленовая армированная стекловолокном, цена на неё в нашем магазине самая выгодная.

Цена таких изделий ниже аналогов с армированием из алюминия.

Эксплуатация в соответствии с ГОСТ 52134-2003.

Допустимое максимальное давление до 2 МПа при максимальной температуре t +95°C при кратковременных нагрузках.

Для продолжительной эксплуатации (до пятидесяти лет и возможно дольше) необходимо иметь стабильную температуру до +60 – (+65)°C и давление до 1 — 1,5 МПа. При соблюдении таких условия трубопровод прослужит долгие годы и внукам достанется!

Сортамент ЗАВОДА «ФДпласт» состоит из труб диаметром от 20 мм до 160 мм. Измеряется по наружному диаметру.

Трубы упакованы в специальных фирменных чехлах. В одной упаковке:

• Диаметр 20 — 180 метров
• Д. 25 — 120 м
• Д. 32 — 80 м
• Д. 40 — 48 м
• Д. 50 — 32 м
• Д. 63 — 20 м
• Д. 75 — 12 м
• Д. 90 — 8 м
• С д. 110 по д. 160 — по 4 метра в упаковке

Наш интернет магазин труб и фитингов  предлагает высокое качество продукции по выгодным ценам.

Трубопроводные системы из полиэтилена высокой плотности

Трубопроводные системы, снижающие совокупную стоимость владения

Общая стоимость владения (ТСО) трубопроводной системой зависит от нескольких факторов, таких как материал, конструкция труб и фитингов и периодичность технического обслуживания. Эксперты по пластику из AGRU Kunststofftechnik GmbH производят трубы и фитинги с использованием передовых технологий, совершенствуя процессы и оптимизируя результаты уже более 50 лет.

Термопластичные трубопроводные системы из PE 100-RC, PP, PVDF и ECTFE десятилетиями доказывают свою ценность на промышленных предприятиях по всему миру. Давайте посмотрим, как трубы и фитинги влияют на общую стоимость владения системой трубопроводов. 9Трубопроводные системы 0007 PE 100-RC обеспечивают минимальное истирание и гладкую внутреннюю поверхность.

Как свести к минимуму потери напора в системе трубопроводов

Насос всегда должен работать с максимальной эффективностью, чтобы минимизировать общую стоимость владения. Если система трубопроводов теряет гидравлическую мощность, это приводит к увеличению времени работы насосов и увеличению затрат на электроэнергию. Воздействия на гидравлическую мощность системы трубопроводов представляют собой накипь, например. разрастающиеся со временем биопленки, шероховатость внутренней поверхности трубы, гидравлическая конструкция фитингов и неэффективная деаэрация из-за недостатков конструкции трубопровода.

Биопленки и накипь появляются на всех материалах труб и отрицательно влияют на внутренний диаметр трубы. Если труба зарастает изнутри, скорость потока снижается из-за уменьшения диаметра. Для поддержания скорости потока потребуется большее давление и, следовательно, больше энергии. Необходима очистка труб с помощью скребков. При этом термопластовые трубы и фитинги намного легче чистить, чем обычные трубы, благодаря их очень гладкой внутренней поверхности, препятствующей сильному налипанию извести, ракушек или других органических материалов.

Шероховатость внутренней поверхности трубы определяет потери на трение в трубопроводной системе. Если внутренняя поверхность трубы шероховатая, поток жидкости вызывает трение о стенки трубы, что приводит к более высоким потерям давления. В зависимости от транспортируемой жидкости также может происходить истирание стенок трубы. Трубы из термопластика обладают очень высокой стойкостью к истиранию, что снижает влияние на шероховатость поверхности трубопроводной системы.

Известно, что металлические, бетонные и керамические трубы со временем приобретают более шероховатую внутреннюю поверхность из-за коррозии и истирания. Напротив, системы пластиковых трубопроводов обладают преимуществом долговременной гладкости внутренней поверхности, что значительно снижает трение и, следовательно, потери напора. Снижение потерь напора означает меньшее энергопотребление, что снижает общую стоимость владения трубопроводом. Оптимизированная конструкция систем пластиковых трубопроводов AGRU позволяет экономить место на монтажной площадке. Это экономит затраты на промышленных операциях.

Каждый фитинг AGRU оптимизирован для использования в системах напорных трубопроводов.

Другим аспектом является гидравлическая конструкция фитингов. Гидравлические характеристики трубопроводных систем AGRU в основном основаны на профессиональной конструкции фитингов, которая была разработана в течение 55 лет исследований и разработок. AGRU производит литые фитинги с 1966 года и оптимизировала их поток во всех аспектах. Широкий ассортимент продукции с наружным диаметром от 20 мм до 3500 мм обеспечивает сопротивление высокому давлению до SDR 7,4, превосходные свойства текучести и широкий ассортимент материалов для превосходной химической и термостойкости. Проверенные на строительной площадке методы соединения, такие как электромуфтовая сварка, стыковая сварка с подогревом и инфракрасная сварка, являются еще одними ключевыми компетенциями AGRU, The Plastics Experts. Технология сварки и консультирование по каждому материалу и диаметру их компонентов трубопровода соответствуют последнему слову техники.

AGRU предлагает все компоненты полипропиленовой трубопроводной системы в одном месте.

Полипропиленовые трубопроводные системы

Пластиковые трубы AGRU из PP-R и PP-H и фитинги из PP-R десятилетиями доказывают свою ценность во всех областях промышленности. Полипропилен характеризуется превосходной прочностью, жесткостью, твердостью, температурной и химической стойкостью. Этот термопласт используется в диапазоне температур от -5 °C до +95 °C. Системы трубопроводов из полипропилена также играют важную роль в обратном осмосе, который применяется на опреснительных установках. Долговременная устойчивость к коррозии, солям и минералам, а также гладкие внутренние поверхности обеспечивают десятилетия эксплуатации без технического обслуживания. Поскольку для установок этого типа характерны высокие рабочие давления, полипропилен с его высокой устойчивостью к ползучести является наиболее популярным материалом. AGRU предлагает трубы, мультифитинги, удлиненные фитинги, фитинги с короткими патрубками, сегментные фитинги, фитинги для сварки враструб, фитинги для электромуфтовой сварки и клапаны для промышленного использования различных размеров.

Трубопроводная система для любого применения

AGRU Kunststofftechnik предлагает широкий ассортимент трубопроводных систем, характеризующихся исключительной эксплуатационной надежностью, простотой установки и чрезвычайно низкими затратами на обслуживание. Будь то трубопроводная система с двойной защитной оболочкой Poly-Flo с контролем утечек, износостойкая многослойная система MINELINE или система ECTFE, устойчивая даже к азотной кислоте, у AGRU есть лучшее решение практически для любого промышленного применения в своем порту. -фолио. Ниже вы найдете обзор систем трубопроводов AGRU:

Трубопроводные системы AGRULINE PE 100-RC могут быть установлены без дорогостоящей подсыпки из песка.

Трубопроводные системы PE 100-RC

Трубы и фитинги AGRULINE из инновационного материала PE 100-RC чрезвычайно эластичны и устойчивы к растрескиванию. Они используются для транспортировки воды, сточных вод и газа и могут быть установлены без дорогостоящей подсыпки из песка. Универсальные сварочные аппараты соединяют трубы из ПЭ 80, ПЭ 100 и ПЭ 100-RC фитингами AGRULINE для создания герметичных соединений. Все компоненты системы доступны в размерах от OD 20 мм до OD 3500 мм. Поскольку трубы и фитинги поставляются с одного завода, они подходят с высочайшей точностью. Кроме того, технические специалисты AGRU лично консультируют вас по вашему проекту. Поскольку трубопровод AGRULINE не требует технического обслуживания, является однородным, продольно запертым и герметичным, вы получите очень низкую стоимость владения. Многие трубопроводы АГРУЛАЙН до сих пор целы и находятся в эксплуатации спустя 50 лет после их установки, а это означает, что интервалы капиталовложений для полиэтиленовых труб исчисляются несколькими десятилетиями. Полиэтилен имеет еще одно преимущество: простота монтажа. По сравнению со стальными или бетонными трубами трубы из полиэтилена имеют небольшой вес и часто позволяют изменять направление без фитингов из-за гибкости материала. Гладкие внутренние поверхности предотвращают прилипание и обеспечивают идеальные характеристики потока, снижая потери напора насоса. AGRU обрабатывает только сертифицированные материалы в соответствии с руководящими принципами ассоциации PE 100+. Благодаря этому трубы и фитинги обладают высокой прочностью на разрыв, чрезвычайной стойкостью к росту трещин, скачкам давления и сейсмической активности.

Трубопроводные системы AGRU из фторполимера обладают отличной химической стойкостью.

Трубопроводные системы из фторопласта

ПВДФ представляет собой термопластичный гомополимер с превосходной устойчивостью к средам, высокой механической прочностью и максимальной чистотой без добавок или стабилизаторов. Это делает его физиологически безопасным и пригодным для использования в приложениях сверхвысокой чистоты. Он также обладает высокой механической прочностью и отличной химической стойкостью, хорошо работает при температурах от -20 °C до +120 °C. Для применений, связанных с температурами от -30 °C до +140 °C или очень агрессивными химическими веществами, ECTFE является правильным выбором. ECTFE состоит из чередующихся соединений этилена и хлортрифторэтилена. Это делает его идеальным материалом для применений, связанных с высокими температурами и чрезвычайно агрессивными средами. При транспортировке агрессивных сред, таких как концентрированная серная кислота (h3SO4), азотная кислота (HNO3) или окислителей, таких как перекись водорода (h3O2) и гипохлорит натрия (NaClO), а также концентрированных щелочей, ECTFE является единственным стойким пластиком с отличной ценой. коэффициент производительности. Даже когда эти среды транспортируются под высоким давлением или при высоких температурах, трубопроводная система AGRU ECTFE остается устойчивой к проникновению и герметичности. Превосходное качество поверхности и стойкость к истиранию делают фторполимеры идеальными материалами для использования в нефтехимической, медико-биологической и пищевой промышленности.

Электропроводящие трубопроводы обязательны во взрывоопасных зонах.

Электропроводящие (антистатические) системы пластиковых трубопроводов

Электростатические заряды в трубопроводах должны быть предотвращены при работе с легковоспламеняющимися средами. Если трубопровод проходит через потенциально взрывоопасную среду, одна искра может вызвать взрыв. Пластмассы, чувствительные к электростатическому разряду (ESD), такие как HDPE-ESD-el, обеспечивают безопасность, рассеивая электростатические заряды контролируемым образом. Эти материалы обладают электропроводностью благодаря добавлению технического углерода, сохраняя при этом известные преимущества полиолефинов, такие как химическая стойкость и простота обработки и монтажа.

Медиа-труба Poly-Flo и защитная труба бесшовно экструдируются за один этап.

Трубопроводные системы с двойной защитной оболочкой из PP-R и PE 100-RC

Трубы и фитинги надежной трубопроводной системы с двойной защитной оболочкой Poly-Flo бесшовно экструдируются с использованием гранул PP-R или PE 100-RC. Его компактная конструкция с малым кольцевым зазором и малым весом позволяет легко и быстро устанавливать даже в ограниченном пространстве с помощью одновременной сварки. Poly-Flo удваивает безопасность эксплуатации за счет одновременного выдавливания среды и защитной трубы, а также контроля герметичности кольцевого зазора после установки. AGRU также предлагает сборные трубы с двойной защитной оболочкой диаметром до 800 мм из PE 100-RC, PP, PVDF и ECTFE с различными характеристиками давления.

Износостойкий MINELINE предназначен для тяжелых условий эксплуатации, таких как транспортировка навозной жижи.

Износостойкие трубопроводные системы

Трехслойная трубопроводная система MINELINE была разработана для транспортировки очень абразивных сред (например, шламов). Экономичная эксплуатация за счет более длительного срока службы, минимальное тепловое расширение из-за белой поверхности и высокая эксплуатационная надежность являются наиболее важными свойствами системы. Износостойкий внутренний слой внутри труб и фитингов защищает трубопровод от быстрого и сильного истирания. Разработанный для самых тяжелых условий эксплуатации в горнодобывающей промышленности, MINELINE также является лучшим выбором для других тяжелых условий эксплуатации. Для получения дополнительной информации о трубопроводных системах AGRU посетите веб-сайт www.agru.at

Диаметры полипропиленовых труб по ГОСТ, таблицы, маркировка

То, что металлические трубопроводы заменяются пластиковыми, уже давно не новость. Обычно они просто решают, какой материал выбрать. Полипропилен – один из лучших, хотя и не лишен недостатков. Какими могут быть диаметры полипропиленовых труб, для каких систем они предназначены и как выбрать диаметр. Обо всем этом читайте ниже.

Содержание статьи

• 1 Свойства полипропилена
• 2 Типы и назначение
• 3 Класс давления
• 4 Маркировка полипропиленовых труб
• 5 Диаметры полипропиленовых труб: сортамент по ГОСТ Р 52134-2003 900 61
• 6 Стандартные диаметры полипропиленовых труб и стенок толщина в зависимости от максимального давления в трубопроводе
• 7 Способ соединения

Свойства полипропилена

Хотя полипропилен наименее плотный из всех пластиков, он более устойчив к истиранию, лучше переносит нагрев, начинает размягчаться только при 140° С, химически стоек, почти не трескается в результате коррозии. Материал пластик. При нагрузках, не превышающих предельных, он растягивается, а затем возвращается к прежней форме без каких-либо изменений свойств и характеристик. Так что это действительно хороший и безопасный вариант. Трубопроводы изготавливаются из полипропиленовых труб на пищевых предприятиях.

Дополнительный плюс — полипропиленовые трубы легко соединяются — свариваются… Вообще из полипропилена делают не только водопровод и отопление. Этот материал можно использовать в качестве каркаса для теплиц, дачной мебели и кучи других полезных вещей.

Как видите, диаметры полипропиленовых труб разные. И это еще не все. Есть еще до 1600 мм

Недостатков у полипропилена два: высокое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ-лучи и свет, в него добавляют стабилизаторы. Армированные трубы изготавливаются для уменьшения теплового расширения. Но даже при армировании прибавка остается большой и в трубопроводах необходимо устанавливать компенсаторы.

Еще одним недостатком полипропиленовых труб является то, что они становятся хрупкими при низких температурах. Одни виды начинают крошиться при -5°С, другие при -15°С. Так что наружные полипропиленовые трубопроводы требуют УФ-защиты и изоляции. Поэтому они, вероятно, предпочитают их закапывать.

Типы и назначение

Полипропиленовые трубы бывают однослойные и трехслойные. Однослойные применяют для водопроводных, канализационных, вентиляционных и других трубопроводов с температурой транспортируемой среды не выше +45°С.

Трехслойные трубы ППР армированные. Армирование предназначено для уменьшения величины теплового расширения и не более того. Трубы PPR армированы стекловолокном и фольгой. Те, что со стекловолокном, подходят для горячего водоснабжения при условии, что температура воды не превышает 80°С. Для отопления и систем, где можно нагреть воду выше 80°С, применяют полипропилен, армированный фольгой. Фольгирование не может быть непрерывным. Для таких труб допустимая температура транспортируемой среды +95 °C.

Цвет – это просто краситель. Никак не влияет на свойства

Можно ли использовать полипропиленовые трубы в системах теплого пола? Я думаю да. Температура теплоносителя не поднимается выше +45°С, что вполне допустимо даже для однослойных. Но из-за большого теплового расширения трубы ППР для теплого пола – не лучший вариант, даже армированный фольгой. Есть более стабильные варианты и не дороже.

Класс давления

Поскольку в трубопроводе для транспортировки среды создается определенное давление, полипропиленовые трубы также имеют такую ​​классификацию. Есть четыре категории:

• PN10. Рабочее давление 10 бар (1 МПа), максимальная температура +45°С. Для систем холодного водоснабжения и низкого давления.
• PN16. Выдерживает давление до 15 бар (1,5 МПа), температуру до +60°С. Также для холодной воды, но может устанавливаться в многоэтажных домах.
• PN20. Давление 20 бар (2 МПа) и нагрев до +75°С. Обычно это армированные трубы, но с небольшой толщиной стенки. Используется для горячего водоснабжения.
• PN25. Самые прочные трубы. Рабочее давление 25 бар или 2,5 МПа, постоянный нагрев до +95°С. Исключительно армированный, с толстой стенкой. Применяются для горячего водоснабжения с нестабильным напором (в многоэтажных домах) и для разводки отопления.

На разрезе видно наличие арматуры. Чтобы стеклопластик был виден, его тонируют. Цвет любой

Если говорить о том, какие трубы ППР какое давление выдерживают, то однослойные (без армирования) можно использовать до PN20. Разницу в толщине стенок можно увидеть из таблицы. Наружные диаметры полипропиленовых труб ни о чем не говорят (первая колонка). Один и тот же внешний размер может быть рассчитан на разное давление. Это зависит от толщины стены и наличия/отсутствия армирования. Поэтому маркировка труб обязательна. Там указан класс давления.

Обратите внимание, что толщина стенки в третьей колонке — PN25 — меньше, чем у предыдущих, хотя трубы рассчитаны на более высокие давления. Это не ошибка. Просто трубы только армированы. А в предыдущих двух категориях указаны толщина стенки и диаметры полипропиленовых труб без армирующего слоя.

Маркировка полипропиленовых труб

Как уже было сказано, по внешнему диаметру невозможно определить, на какое давление рассчитана труба. Кроме того, также трудно определить тип материала. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Он повторяется примерно через каждый метр, так что не увидеть его просто нереально.

Маркировка полипропиленовых труб: рассмотрение примера

Обычно на первое место ставится название компании или ее логотип. Анонимные трубки лучше не покупать. Но есть и опасность попасться на подделку, если фирма известная. Нужно хорошо изучить логотип и покупать только при полном совпадении. Ниже указана следующая информация:

Так печатается полная информация, которая необходима для того, чтобы определить, где использовать и при каких условиях.

Дополнительно рекомендуем прочитать статью «Как выбрать лучшие полипропиленовые трубы».

Диаметры полипропиленовых труб: сортамент по ГОСТ Р 52134-2003

Настоящий ГОСТ описывает сортамент для труб из любых видов пластмасс, одним из которых является полипропилен и его сополимеры (модификации). В таблице указаны размеры полипропиленовых труб (диаметр и толщина стенки) в зависимости от того, на какое рабочее давление рассчитана труба.

Стандартные диаметры полипропиленовых труб и толщины стенки в зависимости от максимального давления в трубопроводе

9013 1 6,9

Какой длины полипропиленовые трубы? Если они продаются секциями, то максимальная длина секции 24 метра. Может быть и меньше, шаг кратности 25 см. Более тонкие – до 180 мм в диаметре могут быть в бухтах. Длина рулона — по договоренности. Есть только ограничение по внутреннему диаметру змеевика: он должен быть не менее 20-кратного сечения трубы.

Диаметры полипропиленовых труб и толщина стенки — основные размеры

Как видите, ассортимент более чем обширный. Каких диаметров полипропиленовых труб обычно используют при ремонте дома? Это, конечно, «средняя температура по больнице», но в целом ситуация такова:

• Для сантехники наиболее распространены диаметры 16-25 мм. Для подступенков уже берут более толстые – от 30 мм до 110 мм. Райзеры бывают разные.
• Для систем отопления диаметр разводки 32-40 мм, трубопровод для радиаторов меньше на один шаг (на размер). Но это зависит от типа системы. Для гравитации может потребоваться как 90, так и 110 мм. Здесь обязательно нужно считать.
• Вентиляционные системы требуют больших размеров. Обычно более 110 мм.

Трубы

• ППР для канализации обычно отличаются цветом, наличием раструба и уплотнительных колец. Их нельзя спутать. Самые маленькие – 40 мм, но используются редко – для подключения слива от раковин. Слои от стояков делают 110 мм и более.

Все диаметры полипропиленовых труб указаны ориентировочно. Чтобы вы знали хотя бы в какую сторону смотреть. Для каждой системы существуют методы расчета или выбора. Лучше не выбирать «на глаз».

Способ соединения

Как уже было сказано, полипропилен соединяется сваркой. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже о более крутых. Все ответвления и повороты выполнены с использованием фитингов. Это специальные элементы для соединения пластиковых труб. Существует целый ряд различных деталей для каждого диаметра.

Фитинги для полипропиленовых труб: типы и разновидности

Отличие в том, что в маркировке указан диаметр трубы, для которой предназначены данные элементы.
