Подключение полотенцесушителя к горячей воде (ГВС)

  Трубы подачи горячей воды, наряду с отопительной централью, могут быть использованы для работы полотенчика. В этом случае, обеспечение бытовых нужд населения в подогретом теплоносителе производится непосредственно из сети теплоснабжения. Водяной полотенцесушитель может быть подключен к трубопроводу по одной из четырех схем: нижней, диагональной, боковой или по стойке (подробнее тут).

  В данной статье мы попробуем разобраться, как именно происходит подсоединение полотенцесушителя к трубе гвс и чем такое подключение отличается от «внедрения» в централизованную сеть.

  Монтаж полотенцесушителя к ГВС

  Системы подачи горячей воды бывают разные, но для населения чаще всего применяется проверенная временем подача последовательного типа по одному контуру (открытая схема). Горячий и холодный трубопроводы в такой схеме монтируются параллельно. Разветвления труб соединяются тройниками, поэтому такой тип подачи называется тройниковым или последовательным. Это значит, что каждая последующая точка (сантехническое устройство) подключается по общей линии следом за предыдущей.

  Современная коллекторная разводка гораздо продуктивнее тройниковой, поскольку каждый потребитель подсоединяется к стояку водоснабжения по собственной независимой линии. Т.е. при коллекторной (веерной) разводке исключаются перепады давления в разных точках подачи.

  В первую очередь перед установкой полотенцесушителя гвс необходимо произвести монтаж запорной арматуры. Это позволит в любой момент перекрыть подачу теплоносителя. Запорные краны устанавливаются на отводах от стояка сверху и снизу. Если стояк не цельный, может потребоваться приварка байпаса (обходная перемычка). Байпас выполняет роль дополнительного контура, что, в сочетании с запорной арматурой, позволяет избежать отключения от системы при замене сушителя.

  Вопрос «как поставить полотенцесушитель от горячей воды» аналогичен вопросу как корректно поставить водяную сушку. В любом случае подключение производится по стандартной схеме.

  Порядок действий при подключении:
1. Измерение выбранного полотенцесушителя.
2. Нанесение вспомогательной разметки на стену.
3. Перекрытие стояка водоснабжения.
4. а) Если стояк ГВС цельный производится вварка боковых патрубков с последующей установкой на них запорных кранов.
    б) Если стояк не цельный производится монтаж байпаса, затем вварка в него боковых патрубков с последующей установкой на них запорных кранов.
5. Монтаж настенных крепежей, монтаж прибора для сушки вещей с неполным закручиванием гаек.
6. Пробный запуск.
7. Закручивание гаек на полную силу.

  Преимуществом подсоединения сушителя для вещей к ГВС в сравнении с центральным отоплением выступает стабильный доступ к горячему теплоносителю в межсезонье. Это значит, что полотенчик будет теплым и летом, и зимой.

  Недостатком является присутствие примесей в теплоносителе — высокий процент кислорода в подаваемой воде ускоряет коррозию металлических поверхностей. Эту проблему можно решить, выбрав качественный водяной сушитель из нержавеющей стали или латуни.

  Как видим, подключение сушки для вещей к трубе горячего водоснабжения практически не отличается от подключения к отопительной сети.

  Стандарты работы
Чтобы подключить полотенцесушитель к гвс следует руководствоваться нормами ДБН В.2.5-64:2012 (СНиП 2-04-01-85). Давление воды в сети горячего теплоснабжения регулируется районными или домовыми насосными станциями (котельными). Этот показатель не должен превышать 0,45 МПа. Предписания ДБН В.2.5-64:2012 регламентируют температуру воды: от 60 C для открытых и от 55 C для закрытых сетей ГВС. Также возможно кратковременное повышение температуры воды, вызванное наладкой системы. В высотных зданиях показатели давления в сети на нижних этажах могут быть повышены. Поэтому выбор полотенцесушителя гвс-подключения должен быть обусловлен предельным давлением в конкретной сети.

  Водяные полотенцесушители Ларис подвергаются проверке на герметичность пробным давлением 3Мпа. Высокие показатели герметичности полотенчика позволяют пользователю не беспокоится о перепадах давления в домашней сети.

Подключение полотенцесушителя к стояку горячей воды: схема, нюансы

Содержание статьи

• 1 Преимущества подключения к стояку горячей воды
• 2 Правила монтажа
• 3 Форма прибора
• 4 Схемы подключения полотенцесушителя для квартиры
  • 4.1 Существующие варианты
  • 4.2 Выбираем способ
  • 4.3 Неправильные схемы
• 5 Инструкции по подключению полотенцесушителя к стояку горячей воды
  • 5.1 Горизонтальный боковой монтаж
  • 5.2 Установка с не зауженным байпасом
  • 5.3 Монтаж с зауженным байпасом
  • 5.4 Со смещенным байпасом
  • 5.5 Нижнее подключение
  • 5.6 Диагональное подключение
  • 5.7 Универсальный способ
• 6 Подключение к бойлеру
• 7 Подключение к стояку отопления

Полотенцесушитель выполняет не только свою основную функцию – сушку полотенец и мелких предметов гардероба. Благодаря этому прибору в ванной всегда тепло и комфортно, что особенно важно в межотопительный период. Подключение полотенцесушителя к стояку горячей воды – задача не самая простая. Она может выполняться несколькими способами, которые и рассмотрим ниже.

Преимущества подключения к стояку горячей воды

Подключение сушителя к системе ГВС обладает рядом неоспоримых преимуществ:

• устранение сырости в ванной;
• бесперебойность работы устройства;
• постоянно комфортная температура в комнате.

Помимо этого, появляется возможность экономии на оплате коммунальных услуг. Подключение сушилки к линии ГВС позволяет не считать ее отопительным прибором. Потребленная тепловая энергия будет учитываться как для нагрева воды, а не перейдет в счет за отопление как гигакалории.

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

• обязательная установка байпаса;
• отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
• сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
• байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.

Важно! Также следует учесть и особенности циркуляции. Интенсивность перемещения воды в контуре сушилки невелика. Если она установлена далеко от стояка, то трубы следует расположить под небольшим уклоном. Верхняя труба наклоняется к стояку, а нижняя – от стояка. Благодаря этому создаются условия для свободного вывода пузырьков воздуха, улучшается циркуляция воды.

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

1. Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
2. Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
3. Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
4. Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
5. По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Обратите внимание! Подключать по описанным схемам можно только полотенцесушители в виде лесенки. Обыкновенные M- и U-образные приборы имеют только две точки для присоединения к линии ГВС, потому существует единственный вариант их подключения.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

Инструкции по подключению полотенцесушителя к стояку горячей воды

Способов подсоединения «полотенечника» к стояку существует несколько, рассмотрим каждый из них по отдельности.

Горизонтальный боковой монтаж

Такая схема подключения полотенцесушителя популярна прежде всего из-за своей простоты.

Горизонтальный монтаж производится в таком порядке:

1. Прибор устанавливается на стене. Для этого используются крепления, поставляемые с ним в комплекте.
2. На стояке намечаются места врезки. Врезать прибор нужно так, чтобы обеспечивался уклон подводки 5-10 мм на метр длины.
3. Вода в стояке отключается, остатки ее сливаются. После этого открывается кран чтобы сбросить давление в трубопроводе.

Важно! Чтобы все было законно, отключение горячей воды необходимо согласовывать с ЖЭКом или управляющей компании. Также следует предупредить соседей, проживающих снизу и сверху, пользующихся водой с одного стояка.

1. В трубе при помощи сварки выжигаются отверстия для обустройства обвода или же вырезается требуемый по длине участок.
2. Для изготовления отводов используются куски трубы, подходящие по диаметру.
3. Устанавливается запорная арматура – как правило, шаровые краны.
4. Отводы привариваются к стояку напрямую либо с использованием фитингов (тройников).
5. Подсоединять полотенцесушитель к трубопроводу необходимо посредством американок (накидные разъемные гайки с внутренней резьбой).

Важно! Чтобы не допустить электролитической коррозии необходимо использовать муфты и элементы крепежа из одного материала. Исключение – металлопластиковые, полиэтиленовые и полипропиленовые трубы.

Установка с не зауженным байпасом

Обводной участок здесь отсутствует, функцию байпаса выполняет сама вертикальная труба. К ней подсоединяются горизонтальные выводы «полотенчника», а участок между ними, по сути, является байпасом.

При установке не зауженного байпаса сечение стояка не изменяется. Но эффективность полотенцесушителя может снизиться из-за гидродинамического сопротивления установленного прибора. Большое количество перекладин приводит к застаиванию остывшей воды, препятствующей притоку горячей.

Обратите внимание! Недостаточная пропускная способность шаровых кранов также приводит к снижению эффективности работы «полотенечника» – циркуляция потока снизится. Потому краны следует устанавливать такого диаметра, чтобы условный проход трубы не уменьшался.

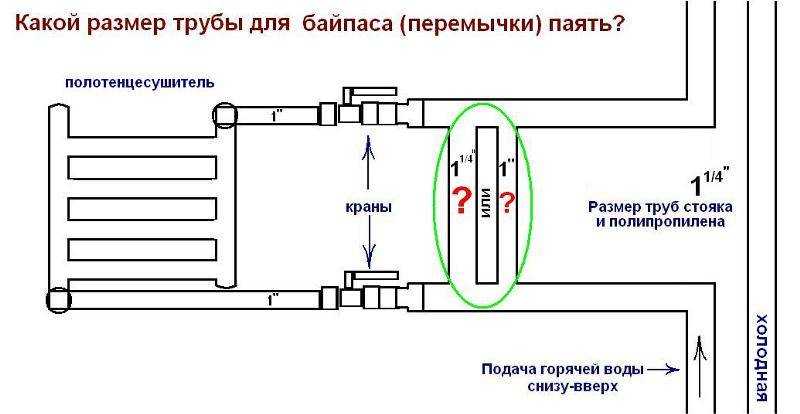

Монтаж с зауженным байпасом

На участке от входа на прибор до выхода из него устанавливается труба, сечение которой уменьшен на шаг. К примеру, если стояк сделан из дюймовой трубы, то вставляется кусок сечением на ¾ дюйма. Это приведет к перераспределению потока в стояке.

С одной стороны, увеличивается объем воды, поступающей в полотенцесушитель, что приводит к повышению эффективности его работы. С другой – при отключении прибора нарушается режим работы всей линии ГВС.

Использование зауженного байпаса рискованно и в некоторых случаях нежелательно. Давление в линии нестабильно, что часто приводит к порыву труб и даже к гидроудару.

Со смещенным байпасом

Оборудование смещенного байпаса позволяет усилить энергию потока, направляемого в полотенцесушитель. В конструкции предусмотрено плавное изгибание подводок стояка, прилегающих к байпасу и отводам. Эффективность полотенцесушителя повышается из-за горизонтальной направленности потока.

Но при рассмотрении этого варианта не обойтись без «ложки дегтя». Если стояк еще не «испорчен» другими жильцами дома и в подвале установлен хороший циркуляционный насос, то все идет как надо: в полотенцесушителе идет круговая циркуляция. Горячая вода по левому коллектору направляется кверху, остывшая – по правому следует вниз, через перемычки смешивается с горячей.

Но если на байпас кто-либо из соседей поставил кран либо запитал от к линии ГВС теплый пол, интенсивность циркуляции снизится «полотенечник» будет работать нестабильно.

Нижнее подключение

При подключении снизу допускается подводить трубы без устройства каналов в стенах. Для удобства соединения нужно, чтобы между точками врезки в стояк соблюдалась минимальное рассотяние 0,5 м.

Для подключения последовательно выполняются те же действия, как и при боковом монтаже. Крепить полотенцесушитель к стене нужно посредством крепежа, идущего в комплекте.

Диагональное подключение

Такой способ считается вариантом бокового подсоединения. Нижний отвод при этом соединяется с дальней нижней точкой прибора.

Монтаж осуществляется в таком порядке:

1. Сушитель закрепляется на стене.
2. Отключается подача воды, на стояке намечаются точки для отводов с заранее предусмотренным уклоном.
3. К стояку присоединяются нижний (короткий) и верхний (длинный) отводы.

Подключение может производиться и наоборот: сверху – короткий подвод, снизу – длинный.

Универсальный способ

Еще одни вариант бокового подключения U/M-образных полотенцесушилки без смещения байпаса. Последовательность действий аналогична подключению по диагонали.

Преимущества такого способа:

• независимость от интенсивности циркуляции;
• любое направление подачи потока;
• возможность расположения прибора на удалении до 5 м от стояка.

Схема работоспособна при соблюдении таких условий:

• низ «полотенечника» должен располагаться выше или в одном уровне с нижним отводом стояка;
• при подаче воды снизу сужение байпаса не допускается;
• при подаче сверху разрешается устройство суженого байпаса на шаг меньше сечения стояка.

Подключение к бойлеру

Подсоединение полотенцесушителя к бойлеру рассматривается как исключительный вариант. Схема используется только в тех случаях, когда реализация иных способов невозможна. К примеру, при отсутствии горячего водоснабжения в частном доме, обогреваемым одноконтурным котлом. Поступление в бойлер холодной и подача горячей воды в «полотенечник» осуществляется посредством гибких шлангов. С прибором они соединяются посредством муфты из нержавейки или бронзы. Температура воды и, следовательно, полотенцесушителя, устанавливается с помощью терморегулятора водонагревателя.

Минус такой схемы – непостоянное нагревание сушилки. Контур горячей воды подключается через прибор и поток, направляемый на смеситель, сначала проходит через «полотенечник». Это означает, что перемычки и стойки будут теплыми только во время отбора – при включении крана горячей воды. Во избежание завоздушивания системы обязательно устанавливается кран Маевского – через него периодически стравливается накопившийся воздух.

Подключение к стояку отопления

Если в доме отсутствует ГВС, полотенцесушитель приходится подключать к стояку отопления. Для этого необходимо получение разрешение от управляющей компании или ЖЭКа. Если разрешение получено, необходимо заказать проект. Согласно ему и выполняются все работы (самостоятельно или с привлечением специалистов).

Важно! Однотрубная система отопления типа «Ленинградка», часто встречающаяся в 1-2 этажных жилых домах, подходит только для построек небольшой площади. Она эффективно лишь для нагрева 5-6 радиаторов. Потому при подключении полотенцесушителя стоит задуматься: не окажется ли он лишним отопительным прибором. В домах большей площади устанавливается двухтрубная система и проблем с подсоединением «полотенечника» не возникает.

Подключение полотенцесушителя – задача не простая, несмотря на наличие нескольких простых и универсальных схем. Рекомендуется нанять опытного мастера, основываясь на отзывах друзей или знакомых. Если же решено справиться своими силами, необходимо тщательно изучить чертежи и инструкцию к конкретной модели «полотенечника», посмотреть тематическое видео.

Какой полотенцесушитель выбрали Вы для своей ванны и какой схемой подключения воспользовались? Обошлись ли Вы своими силами или пригласили мастера? Поделитесь, пожалуйста, своим опытом и впечатлениями. Нам интересно ваше мнение.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с котлом в частном доме

Подробнее узнать о том, как монтируются полотенцесушители, поможет видео в этой статье: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячего водоснабжения. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — это размещается в разрыве стояков горячей воды, соединенных с подающей заправкой). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Соединение теплообменника с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться этой схемы подключения даже при установке катушки для питания. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать ГВС с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в зазор между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судя по всему: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (водонагреватель газовый, двухконтурный котел, проточный электронагреватель напорного типа) не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современной конструкции

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключенная к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового прибора в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где избыточная влажность.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работы будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно его заменить частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса — участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка — своего рода спасатель в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении данного устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете самостоятельно установить устройство, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителей:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Проведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам ли вам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.

Нанять профессионалов – самое правильное и взвешенное решение, так вы сможете не только сэкономить время и нервы, но и получить отличный результат. Быстрая сушка станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – уютной.

Вода или электричество? Советы по выбору полотенцесушителя — Новости

Вода или электричество? Советы по выбору вешалки для полотенец

20.05.2022

Практически в каждом доме есть полотенцесушитель, и когда возникает необходимость его замены, многие сталкиваются с трудностью выбора, так как ассортимент на рынке сегодня очень разнообразен.

 Для того, чтобы сделать правильный выбор полотенцесушителя, не нужно быть специалистом в области отопления — достаточно следовать простой инструкции.

 Для начала рассмотрим типы полотенцесушителей. По типу работы они делятся на две основные группы: водяные и электрические. Водяные полотенцесушители подключаются к системе отопления или горячего водоснабжения (центральной или районной). Если у вас в трубах стабильная горячая вода, то водяная модель станет для вас хорошим решением. Выбор водяного полотенцесушителя зависит от того, какие функции вы от него ожидаете. Например, если в помещении холодно и его нужно обогреть полотенцесушителем, то обратите внимание на модели с увеличенным количеством горизонтальных ребер – они обладают высокой теплоемкостью. В зависимости от площади помещения, для стандартных ванных комнат может хватить полотенцесушителя средних размеров (высотой около 80 см); для больших ванных комнат выбирайте дизайнерские радиаторы (высотой от 1 м и более).

 Полотенцесушители электрические с сухим ТЭНом являются самостоятельными устройствами, не требующими теплоносителя. Их можно расположить в любом удобном месте с доступом к розетке или кабелю питания. Современные электрические полотенцесушители защищены от влаги и пыли, поэтому полностью безопасны для эксплуатации в помещениях с повышенной влажностью. Электрический полотенцесушитель должен быть экономичным, поэтому выбирайте модели с таймером-регулятором – он поможет вам не только настроить нужную температуру, но и установить продолжительность работы.

 На выбор электрического полотенцесушителя влияют несколько факторов. Для начала нужно определиться с его размером. Если позволяет площадь, то выгоднее взять большой полотенцесушитель, так как он будет производительнее, и на нем можно будет разместить одновременно несколько полотенец или быстро высушить белье после стирки. Электрические модели – хороший выбор, когда в ванной мало места, ведь они бывают самых разных размеров и форм: узкие по ширине и высоте, поворотные и даже в виде стояка с крючками. Еще в свое время нужно было учитывать и сторону подключения: будет розетка с правой стороны, или с левой. Сегодня эта проблема уже решена, так как все электрические полотенцесушители Mario оснащены универсальным разъемом, позволяющим подключать устройство с любой стороны.

 Стоит обратить особое внимание на материалы.
