нормы для бетонных и деревянных высоковольтных столбов до 1 кВ в 2022 году

Условия сооружения электрических линий воздушной прокладки (ВЛ) электропередач, к числу которых относится расстояние между опорами ЛЭП, границы минимального удаления от других объектов, оговариваются в ПУЭ и стандартом СТО (то же, что СНиП). Предлагаем краткий обзор требований, которые должны соблюдаться при проектировании линий мощностью до 1 кВ.

Расстояние между столбами зависит от напряженияВернуться к оглавлению

Содержание материала

1 Правила размещения опор
- 1.1 Информационные знаки
2 Нормативные расстояния
- 2.1 Между проводами
- 2.2 На каком расстоянии безопасно жить от опор ЛЭП
- 2.3 ЛЭП и трубопроводы
3 Видео об охранной зоне линии электоропередач

Правила размещения опор

Строительство линии, модернизация или реконструкция, в связи с которыми возникает необходимость устройства участков с добавочными опорами, производятся только с разрешения, выданного застройщику или заказчику соответствующим департаментом.

При необходимости установки новой линии, застройщик должен ещё обосновать целесообразность такого решения перед использованием других решений, когда, допустим, может быть добавлена вторая цепь, или первая переоборудована под более высокое напряжение.

Реконструкция воздушной линии

Примечание: при переустройстве должны учитываться требования уже другого стандарта. Но минимально допустимое расстояние, предусмотренное нормативами — от линии электропередач до капитального или временного здания, а так же до земли и других, пересекаемых ею сооружений, снижаться не может. Оно должно соответствовать тому классу напряжения, в режиме которого будет работать ЛЭП.

Конструкции воздушных линий с напряжением до 20 кВ должны предусматривать возможность установки подвесного оборудования: электротехнических аппаратов, оптоволоконных кабелей, систем автоматизированного учёта расхода энергии, защитных реле и передающих информационных систем.
При устройстве линий, опоры надо размещать с таким расчётом, чтобы они не препятствовали транспортному и пешеходному движению, не затрудняли въезд во двор или вход в здание.

Такого быть не должно, даже если расстояние от ЛЭП до жилых домов соблюдено

Столбы следует размещать так, чтобы исключить возможность наезда на них. А там, где их невозможно удалить от въезда во двор или съезда с дороги, опора должна быть защищена ограждением, как показано на фото.

Защита опоры от наезда

Информационные знаки

Если расстояние между опорами ЛЭП превышает 250 метров, на каждой из них должна присутствовать информация, нанесённая на высоте 2,5-3 м. Если дальность установки меньше, то знаки наносятся через одну опору.

Информация такая:

Условное обозначение опоры.
Её порядковый номер.
Если цепей более двух, то ставится номер цепи.
Безопасное расстояние от ЛЭП (размер охранной зоны).

Пример маркировки показан ниже:

Информация на опоре

Примечание: в ненаселённых и труднодоступных местностях информационные надписи или таблички могут встречаться и реже.

Вернуться к оглавлению

Нормативные расстояния

В электрическом хозяйстве все дистанции – будь то взаимное расположение проводов или расстояние от ЛЭП до бани или забора нормируются. Прежде всего, это связано с охраной здоровья человека, а так же животных и птиц.

Провода должны быть безопасными и для птиц

Между проводами

Вот основные нормы, которые должны соблюдаться при устройстве ВЛ:

Любые электрические аппараты, которые устанавливаются на опорах, должны находиться ниже проводов, на расстоянии 1,6 метра от земли.
Если провода на опоре неизолированные, минимальный интервал между ними, с учётом провеса, составляет 120 см. По вертикали расстояние между ними должно быть 40 и более сантиметров.
При установке на одну опору проводов разных фаз, с изоляцией и без неё, дистанция между ними при пересечении и ответвлении составляет 10 см, а от провода до любого элемента опоры – 5 см.
Шаг по горизонтали между жгутами СИП (изолированных проводов), располагаемых на общей опоре, должен быть минимум 30 см. По вертикали расстояния варьируются в пределах от 1 до 2 метров в зависимости от типа проводов и напряжения. Для защищённых проводов (ВЛЗ) этот диапазон может сокращаться до 30 см.
В населённых пунктах с малоэтажной застройкой (проекты одноэтажных частных домов представлены в статье), все воздушные линии обязаны иметь заземление, защищающее ВЛ от перенапряжения в грозу. Расстояния между заземляющими устройствами, в зависимости от климатических условий, составляет 100-200 метров.

Как сделать заземление в частном доме читайте в статье.

Заземляющее устройство на опоре ВЛ

Кроме этих заземлений, предусматриваются и дополнительные – на ответвлениях опор, ведущих к зданиям с большим скоплением людей, содержания животных, а так же складам, в которых хранятся материальные ценности.

На каком расстоянии безопасно жить от опор ЛЭП

При прохождении воздушных линий через леса и зелёные насаждения, вырубать просеки не требуется. Достаточно, если провод располагается выше деревьев на 30 см, а по горизонтали между ними будет 50 см.

От проводов до земли должно быть не меньше 5 м для СИП и 6 м для ВЛН (неизолированных проводов). Уменьшаться оно может только в труднодоступных нежилых районах (в горах, на утёсах) – точные параметры зависят от конкретных условий.

Расстояние между ЛЭП и дорогой

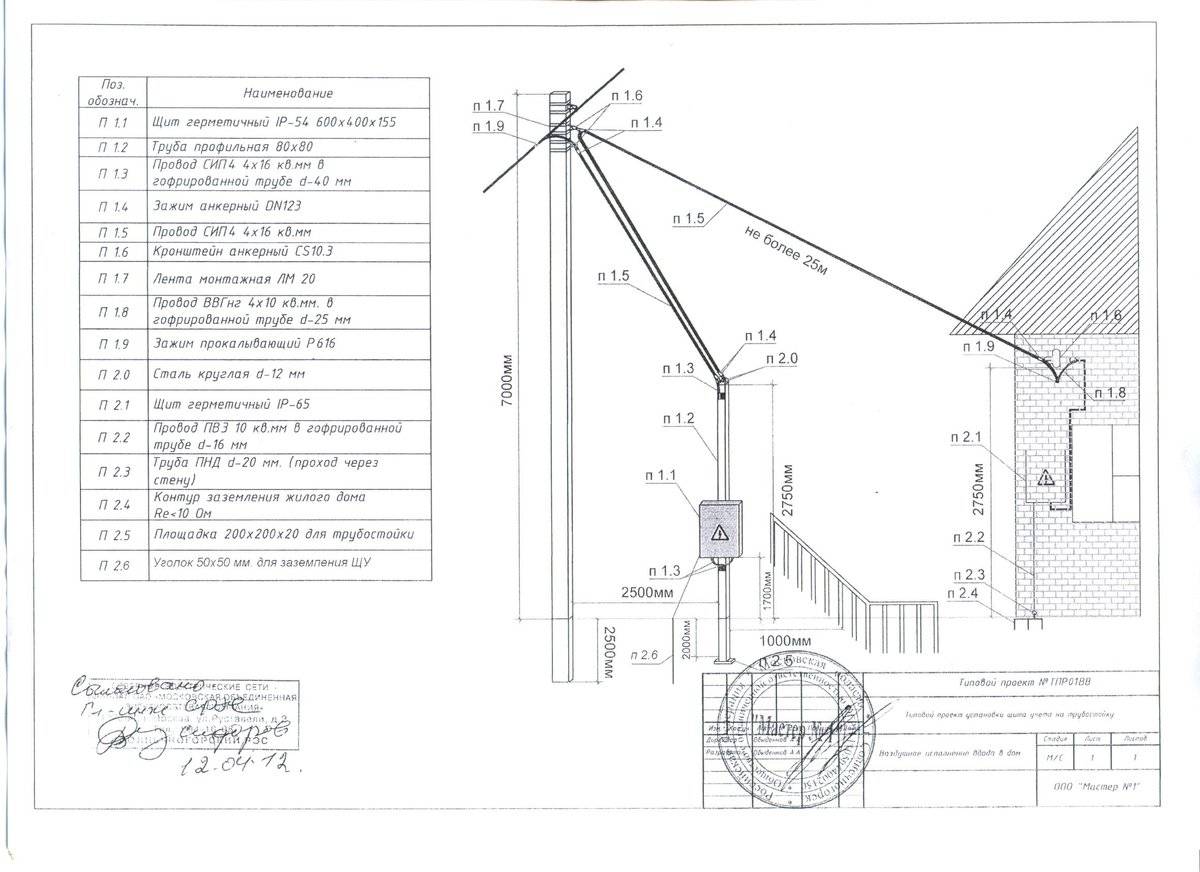

До 3,5 метров расстояние может быть уменьшено в местах ответвления линии в сторону ввода в здание над пешеходной зоной. На самом вводе в дом для изолированных проводов эта дистанция составляет 2,5 м, для неизолированных – 2,75 м.
В непосредственной близости к зданиям и прочим сооружениям монтируются только изолированные провода (СИП). При их наибольшем отклонении, например, при воздействии ветра, провода не должны располагаться ближе 1 метра по отношению к окнам и балконам, и 20 см к глухим стенам.
Если СИП проходит над крышей дома, то по вертикали расстояние между ними должно быть минимум 2,5 м, и они обязательно должны быть изолированными!

Провод над крышей дома

Иногда провода воздушных линий приходится прокладывать по стенам зданий. В этом случае, по горизонтали расстояние от них до окна или двери должно быть 30 см, над балконом или карнизом – 50 см, до земли – 250 см.
При вертикальной прокладке, до окна должно быть 50 см, до балкона или входа в дом – 100 см. Между стеной и прокладываемым по ней проводом должен быть зазор 6 см, обеспечиваемый за счёт изолятора или специального кронштейна.

Фиксация провода кронштейном

ЛЭП и трубопроводы

Важно! Особое внимание требуется обращать расстояния между подземными частями электрических опор или их заземляющих элементов, до прокладываемых под землёй трубопроводов и кабелей.

Здесь минимальные дистанции должны быть такими:

с водопроводом, паро- и газопроводом, канализацией – 1 м;
с подземными электрическими и оптоволоконными кабелями в оплётке – 1 м;
с кабелями в изолирующей трубе – 0,5 м;
с водоразборными колонками, канализационными люками и пожарными гидрантами – 2 м.

Видео об охранной зоне линии электоропередач

Правила Установки Столбов Лэп В Частном Секторе

Установка опор ЛЭП — правила и технические требования

Опоры ЛЭП являют собой сооружение для удерживания проводов и определяется, как один из основных конструктивных элементов линий электропередач. Их правильная установка – это залог их длительной и безопасной эксплуатации, а также бесперебойного снабжения потребителей электричеством.

Этап проектирования

Существуют определенные правила установки столбов для электричества, первым этапом которой является проектирование. Учитываются все технические требования и сопутствующие факторы – тип опор, преимущества или недостатки грунта и специфика ландшафта местности в населенных пунктах, расстояние от жилья и прочие особенности.

Проектная часть оказывает важное значение на дальнейшие монтажные работы и в значительной мере предопределяет финансовые издержки. Так, например, необходимо выбрать тип столбов для электричества. Ведь правила установки деревянных опор ЛЭП имеют отличительные особенности от железобетонных столбов.

Проводиться также расчет параметров для закладки фундамента, на котором будут проводиться монтаж опор.

Немаловажное значение имеет техническое оснащение монтажных работ, так как монтаж столбов для воздушных линий электропередач – процесс сложный. Закон о соседях в частном секторе? Требуется специализированная техника – для транспортировки конструкции на объект, перемещение и подъем опор, буровые механизмы и прочие механизированные устройства, обеспечивающие точность установки на всех этапах монтажных работ.

Ипотечное страхование онлайн со скидкой 5 %

Для тех, кто уже принял решение жить комфортнее. Комплексная страховая защита ипотечных рисков.

Финансовая защита заемщика и его близких
Погашение кредита при наступлении страхового случая
Снижение процентной ставки по кредиту
Удобное оформление с расчетом стоимости в день обращения
Покроет убытки в случае признания сделки недействительной

Получить купон на скидку — 5 %

Процесс сборки и расчет расстояния

Процесс сборки и установки опорных сооружений, состоит из нескольких этапов:

выкладка стоек и одиночных элементов;
сбора столбов;
установка опоры в позицию, определенную проектом;
контрольная проверка всех расстояний и положений под технические требования;
закрепление опор.

Выкладку опор по стандартам проводят вдоль оси воздушных линий. Случаются исключения, когда требования диктуются ландшафтом местности, тогда при вертикальном подъеме опоры, первоначальную выкладку выполняют в положении поперек оси следования трассы воздушных линий электропередач.

Если установку проводят на косогорах, то выкладку опор проводят вдоль оси линий электропередач, так чтобы траверсы при подъеме были направлены на косогор. Для монтажа столбов ЛЭП, которые пересекаются с железнодорожным полотном или автомобильными трассами, а также водоемами, оврагами и сетями связи, выкладку осуществляют вдоль воздушных линий так, чтобы траверсы и тросостойки были направлены в сторону пересеченных объектов на местности. Расстояние между центральной точкой опоры и до точки пересечения с объектом, регламентировано не менее, чем 1, 5 м от высоты столба.

Какое расстояние между опорами ЛЭП и объектом должно быть – высчитывается в каждом заданном случае. Очень важно в процессе установки учитывать также технические требования и дистанцию от подземного газопровода до опоры ЛЭП.

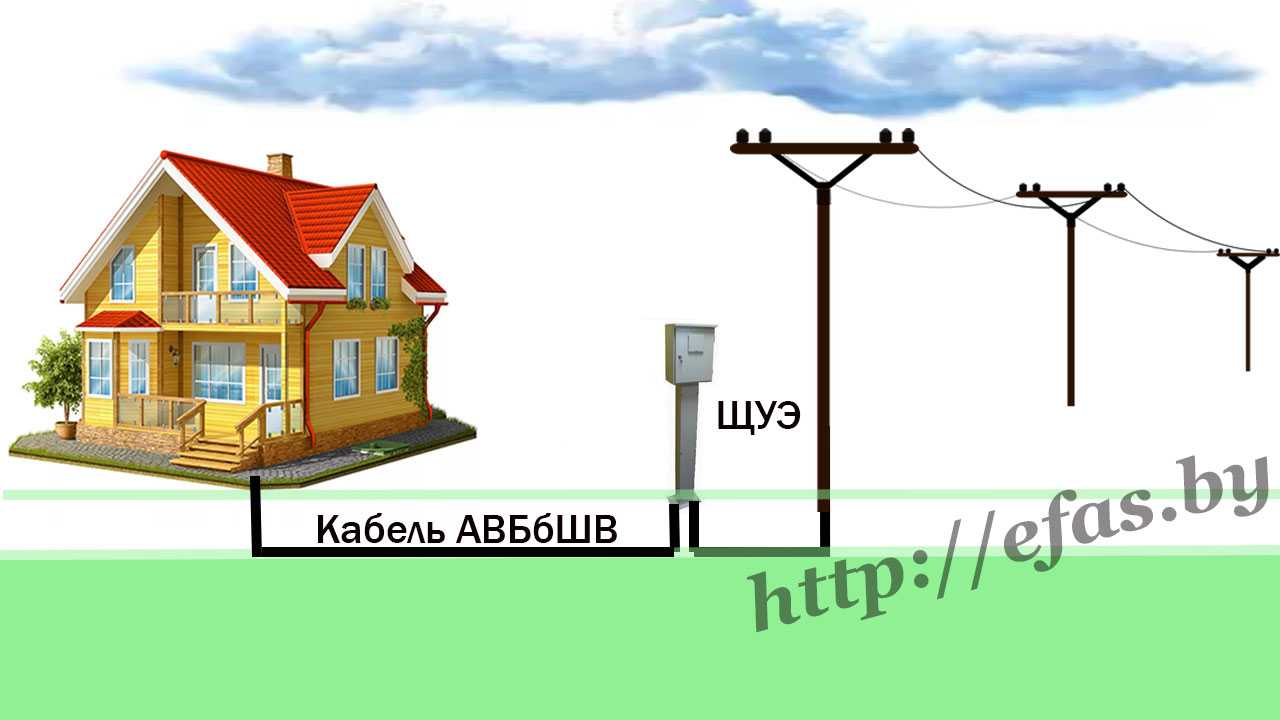

Регламентируют правила установки, и монтаж опор в частном секторе. Тогда учитываются плюсы и минусы не только местности, но и безопасное расстояние между столбами ЛЭП и жилыми объектами. Так, проводиться расчет расстояния до забора для проведения, например, электричества на даче.

Когда все расчетные и подготовительные работы окончены, можно приступать к закладке опор в фундамент. Однако, если контрольная проверка показала наличие отдельных элементов или самих опор с дефектами или повреждениями, то запрещено продолжать работы по установке столбов для линий электропередач, до полной замены опоры или устранения повреждений. От этого будет, в первую очередь, зависеть безопасность рабочего персонала и случайных людей.

Классификация по назначению

Различают несколько видов столбов ЛЭП, которые также определяют их установку на заданной местности:

промежуточные опоры – предназначены для монтажа на прямых трассах линий электропередач. Высота дома в частном секторе? Они поддерживают троса и провода и выдерживают определенную заданную нагрузку;
опоры с анкерным креплением проводов – отличаются крепкой конструкцией, которая преимущественна для применения в условиях пересечения воздушными линиями разных инженерных сооружений;
столбы угловые – установка данного вида опор осуществляется на объектах с поворотами на заданной трассе. Если угол поворота имеет небольшой градус (до 300), то применяют промежуточные угловые опоры, в ином случае используют столбы с анкерным креплением, которые выдерживают более жесткие нагрузки;
концевые столбы – это опоры с анкерным креплением, которые отличаются от обычных, способностью выдержать односторонне нагрузку при натяжении проводов. Устанавливают данный вид опор в конце линии электропередачи.

Существуют также разновидности опор ЛЭП со своей спецификой:

транспозиционные – применяют для изменения позиций проводов на воздушной трассе;
перекрестные – используют там, где пересекаются две и более линий электропередач;
столбы для ответвления – когда необходимо отвести ветку от общей магистральной линии;
противоветровые – используют при соответствующих погодных условиях местности, где выполняется установка, обладают более усиленными конструкциями.
