Крепление стропил к мауэрлату — как выполнить правильно?

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату

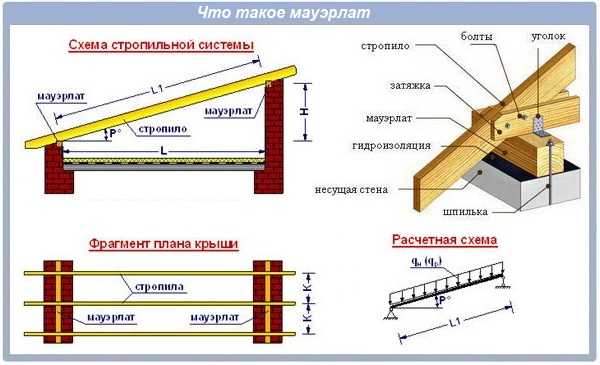

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Закрытое скользящее крепление

• Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

Подвижное скользящее крепление открытого типа

• Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепление ЛК1

• Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепления ЛК в деле

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

• Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Уголок КМ

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

• Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

• Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Фиксация с помощью проволочной скрутки

• Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

• Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Часто на помощь приходит металлическая перфорированная лента

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Разновидности стропильных систем

Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

Наслонные стропила с опорой на капитальную перегородку

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Стропила со скользящими креплениями

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Стропила в системе висячего типа

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Жесткое крепление стропил к мауэрлату

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Висячая система с дополнительными элементами

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

• Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
• Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Запилы на мауэрлате

• Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

В данном варианте запил делается на стропильной ноге

• При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
• Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Богатый выбор металлических крепежных деталей

• При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Видео: несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.

Крепление стропил к мауэрлату — основные способы

Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность находящихся в доме людей. Неграмотное осуществление работ может привести к постепенному опусканию стропильных ног, деформации крыши и даже обрушению отдельных элементов на окружающую здание территорию.

Как производить крепление: основные правила

Создание надежного соединения стропил с мауэрлатом – задача довольно сложная, но вполне осуществимая при соблюдении некоторых условий.

• Крепление соединительных деталей к стропилам и мауэрлату необходимо производить качественно и прочно.
• В точках прилегания к мауэрлату запилы должны быть максимально точными для обеспечения надежности соединения. Допустимо использование различных дополнительных элементов (например, подкладок), которые со временем могут подвергаться деформации, вылетать и т.д.
• При монтаже стропил на мауэрлат, в процессе крепления к другим стропильным брусам, раскосам, растяжкам, прочим деталям используются металлические уголки, пластины, шпильки с резьбой, болты, специально предназначенные для этих целей кронштейны. Современный строительный рынок предоставляет широчайший выбор стропильных крепежей для разных видов соединений.
• При использовании болтов и гаек необходимо применять шайбы или металлические пластины, предупреждающие затопление гайки в древесном материале. Их можно заменять обрезками фанеры.

Ценная информация, как выглядит четырехскатная крыша, её конструкция, расчет и особенности монтажа.

В чем заключаются преимущества и недостатки инверсионной кровли, читайте в статье.

• Крепление стропил только шурупами или гвоздями допустимо лишь в течение ограниченного временного промежутка – во время монтажа стропил. Затем их необходимо заменить на крепление с помощью уголков, пластин, болтов.
• Для деревянных строений используется метод скользящего крепления к брусу мауэрлата или верхним боковым бревнам.
• Чтобы во время усадки стен стропильные ноги могли скользить по стене, используются особые детали — “салазки”. Они являются обязательным элементом, особенно при устройстве мягкой кровли или когда кровельным покрытием является дорогостоящая черепица.
• До закрепления стропила необходимо осуществить запиливание “седла” в стропило нижнего крепления на участке примыкания стропильных брусов к мауэрлату.

Такая мера обеспечит надежное прилегание к поверхности мауэрлата. В основном для подобного действия предварительно выполняется шаблон, после чего делают запилы на всех стропилах при одинаковой величине угла крыш на всех скатах. В случае разных величин угла отличия касаются и запила под мауэрлат для стропильных брусов каждого из скатов. Как правило, глубина запила составляет не более ¼ ширины стропил.

• Чтобы участки крепления стропил к мауэрлату обеспечивали устойчивость крыши к сильным порывам ветра и выдерживали нагрузки веса кровельной конструкции на мауэрлат, необходимо использовать специальные уголки на основе стали. Аналогичным способом создаются узлы укладки стропил на так называемое вертикальное кресло.
• Крепление стропил между собой в коньковом прогоне осуществляется встык, для его закрепления используют стальные пластины.
• На других участках прилегания стропил друг к другу (например, на диагональном стропиле) также требуется точное припиливание элементов для максимально плотного прилегания. Также производится закрепление с использованием уголков или пластин (выбор конкретного крепежа определяется местом соединения) и скрутка болтами.

Способы создания конька стропильной пары

В коньковом прогоне используются три главных метода.

1. Первым является соединение встык. Его суть заключается в обрезании верхней части стропильной ноги под углом, по величине равным углу наклона ската, с последующим соединением с его парой, также обработанной аналогичным методом. Оптимальным способом получения одинаковых узлов крепления стропил считается использование готового шаблона. В таком случае для фиксации применяют длинные гвозди.
2. Вторым вариантом является закрепление стропильных брусов на коньковый прогон. Он напоминает первый метод. Отличие заключается в наличии при данном способе коньковой балки. В результате получается довольно надежная конструкция. В отдельных случаях появляется необходимость использования дополнительных опор, наличие которых заметно сокращает функциональность помещения чердака. Естественно, применение подобной технологии нецелесообразно при планировании утепления и устройства жилой комнаты в чердачном пространстве.

Плюсом такого метода является отсутствие необходимости использования шаблона и возможность произвести монтаж балок непосредственно на месте. Опорой для верхней части стропила является коньковая балка, а нижней – мауэрлат.

3. Третьим способом является соединение стропил внахлест. Способ напоминает вышеописанный. Разница заключается в том, что в этом случае верхний стык стропил получается внахлест. Получаемое соединение отличается значительной прочностью, поскольку площадь соприкосновения стропил увеличивается, а применяемые шпильки проходят одновременно через два элемента.

Монтаж нижних концов стропил

Способ, посредством которого осуществляется фиксация нижних концов стропил, определяется типом постройки.

В случае деревянной постройки опорой может служить верхняя обвязка стен, но при пено- и газоблоках такой способ не подходит. Суть проблемы заключается в необходимости крепления стропил к мауэрлату, поскольку каменные блоки не могут удерживать стропила.

Если основу стен составляют пеноблоки, это создает определенные условия, при которых традиционно применяемые способы не работают надлежащим образом. Например, гвоздь длиной 10 см возможно выдернуть руками из блока – по этой причине фиксация скрутки не получается. Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

Если используются кладочные материалы, одним из максимально эффективных решений считается создание армпояса, благодаря чему можно не придумывать новые методы крепления стропил. Как правило, армированный пояс представляет собой расположенную в верхней части стены железобетонную конструкцию. По ширине она равна толщине стены, а высота обычно составляет 200 мм.

[sc:yandexadintext ]

Выполнение заливки требует опалубки: как правило, она устраивается из соединенных стяжками досок. До начала заливки в опалубку монтируют анкерные болты или же шпильки. Их расположение должно быть строго вертикальным. Они служат крепежными элементами для бруса, монтаж которого осуществляется после обретения бетоном необходимой прочности. Помимо строго вертикального расположения шпилек, необходимо следить, чтобы длина шага не превосходила 150 см. При использовании меньшего по диаметру крепежа он не обеспечит требуемой степени надежности и прогнется.

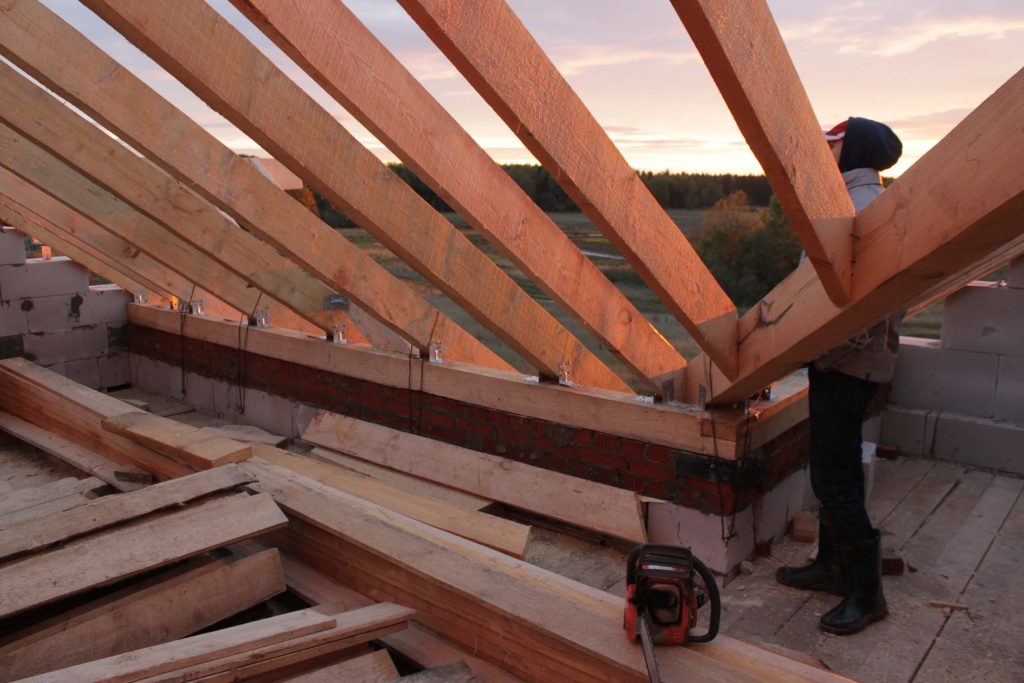

Метод крепления стропил к мауэрлату — самый популярный способ фиксации их нижнего участка. Работа должна выполняться с максимальной тщательностью, поскольку долговечность конструкции напрямую зависит от прочности участков соединения. Создание такого соединения требует устройства выреза в стропильных ногах, чтобы их можно было надевать на балку мауэрлата.

Это действие является обязательным для надежной установки стропил – в обратном случае возрастает вероятность соскальзывания плоской грани бруска.

В мауэрлате может устраиваться ответная выемка. Данный момент определяется тем, из дерева какой породы изготовлен брус. В случае, когда основой элемента является древесина лиственных сортов, будет достаточно создать прорезь. Действуя с прорезью в стропильной ноге, она образует упорный замок.

Процесс закрепления стропил к выполненному из хвойных деревьев мауэрлату осуществляется без прорези, так как ее наличие будет снижать надежность конструкции.

Основные способы крепления к балкам

Для крепления стропильных брусов к балкам применяют два основных способа.

Самым простым вариантом является прикладывание стропила к балке с последующей фиксацией конструкции с помощью гвоздей, однако созданная таким методом кровля не будет отличаться надежностью. Она может устраиваться на небольшой постройке хозяйственного назначения или беседке. Для монтажа крыши дома требуется большая надежность конструкции.

Для предупреждения скольжения деталей по отношению друг к другу при креплении стропил к балкам перекрытия используются специальные соединения:

• зуб с шипом;
• упор в конечную часть балки;
• зуб с упором.

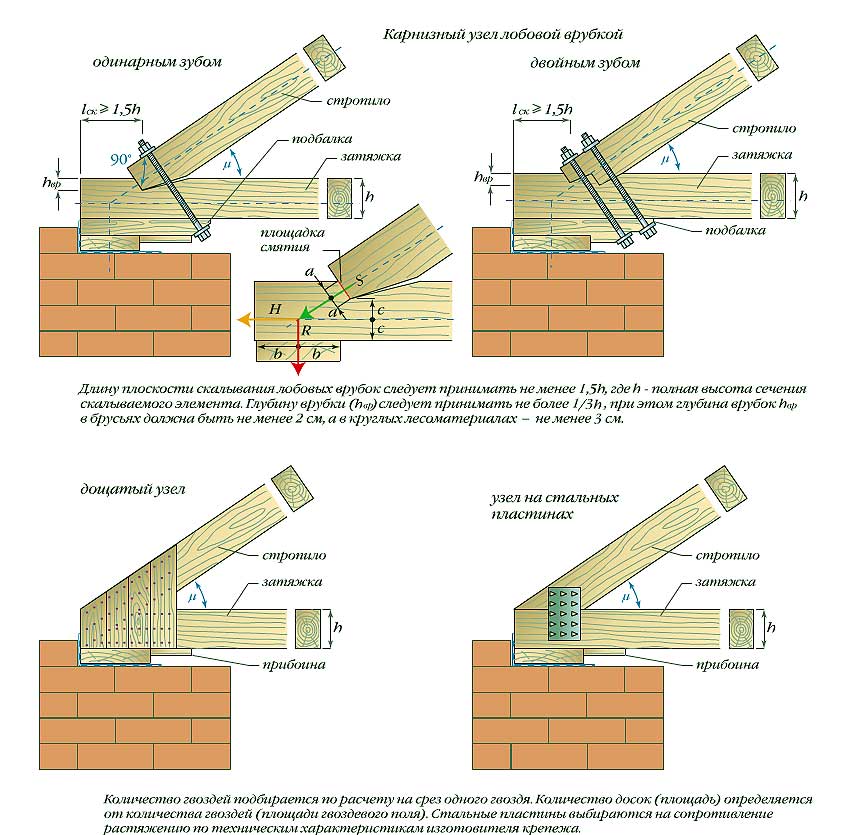

Соединение осуществляется с применением одного или двух зубьев. Конкретный выбор определяется углом наклона скатов. Надежность конструкции можно повысить и посредством использования металлических уголков.

Выполнение врубки одним зубом целесообразно при достаточно крутой кровле – в случае, когда величина угла наклона ската превышает 35 градусов. На стропильной пятке устраивается зуб с шипом, а выполнение упора с гнездом под шип производится в балке. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки. Глубина непременно должна сохраняться в указанном диапазоне – это необходимо для предупреждения ослабления конструкции.

Стропила должны крепиться к балке с отступом 25-40 см от края – соблюдение этого требования предупредит скол конца балки под давлением стропильных ног.

На одинарном зубе можно обойтись без использования шипа, но он необходим для предотвращения бокового сдвига стропила.

При величине угла наклона менее 35 градусов монтаж ног осуществляется таким образом, чтобы площадь соприкосновения увеличивалась благодаря перекрытию с балкой – одним словом, посредством увеличения опорной ноги. В подобном случае применяются следующие способы крепления:

• упор с шипом или без шипа;
• в два шипа;
• в 2 два шипа в замок.

При упоре с щипом (без него) предполагается применение вырезки шипа с упором лишь под один зуб, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В подобной ситуации стропила крепятся к балкам перекрытия при помощи врубки, глубина которой составляет третью часть толщины балки. При разной глубине врезки зубов рекомендовано использование следующих значений:

• для первого – 1/3;
• для второго – 1/2.

Менее популярным способом является монтирование стропильных балок в конец затяжки. Для этой цели в стропильной ноге производится вырезка зуба-упора, одна плоскость которой должна приходиться на самый конец балки, а вторая плоскость — упираться в созданный запил. Его глубина должна быть больше 1/3 части общей толщины балки, а выполнение самого упора должно осуществляться на возможно большем расстоянии от края.

Надежность соединения можно повысить посредством использования стропильных болтов или хомутов, затем произвести монтаж всего узла к стене здания – точнее, к предварительно вмурованному анкерному костылю. При этом применяются железные полосы или проволочные петли.

[sc:yandexadintext ]

Виды крепежных элементов для монтажа стропил к мауэрлату

Для крепления стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).

Для стропил из металла применяется следующий крепеж:

• уголки;
• болты с гайками;
• проволочные стяжки;
• пластины;
• саморезы;
• крепежные элементы LK;
• кронштейны WB;
• разные виды уголка КР;
• перфорированная монтажная лента ТМ.

Использование крепежных элементов LК целесообразно при необходимости соединения стропил с мауэрлатом, а также других элементов системы стропил. Крепление к древесине осуществляется аналогично креплению кронштейнами. Исключение составляют анкерные болты.

Применение кронштейнов WBрекомендуется для монтажа стропил к мауэрлату. Врезка на стропиле при этом не осуществляется, благодаря чему удается избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл 2-миллиметровой толщины, а крепление производится при помощи болтов, гвоздей или шурупов.

Читайте на нашем сайте рекомендации специалистов, если вы ищите информацию, как сделать фронтон из бруса.

В чем заключаются достоинства и недостатки медной кровли можно узнать здесь.

Не знаете, как соорудить лестницу для кровли своими руками? Читайте статью с дельными советами по адресу https://rooffs.ru/accessories/lestnici/mozhno-li-sdelat-svoimi-rukami.html.

Использование уголков КР, его различных модификаций при устройстве стропильной системы усиливает участки крепления стропил к мауэрлату. Помимо придания дополнительной прочности узлам соединения кровельных элементов, уголки улучшают несущие характеристики всей конструкции. Аналогично использованию остальных металлических крепежных элементов, этом случае также нет необходимости во врезании уголков в конструкции, благодаря чему сохраняется требуемый уровень несущих способностей деталей системы стропил. Крепление уголков производится при помощи шурупов или гвоздей с выступами в виде ерша.

Монтажную перфорированную ленту при устройстве стропильной системы применяют с целью повышения прочности узлов соединения. Она применяется:

• для обеспечения более прочного крепления мауэрлата и стропил;
• с целью закрепления дополнительных деталей системы стропил, которые обеспечивают прочность и жесткость всей системы.

Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Ее применение не приводит к ослаблению несущих конструкций, поскольку при этом не нарушается их целостность.

Процесс крепления к мауэрлату

Конкретный тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Достоинствами жесткого крепления являются абсолютная неподвижность конструкции и отсутствие вероятности поворотов, сдвигов, кручения элементов. Это достигается двумя способами:

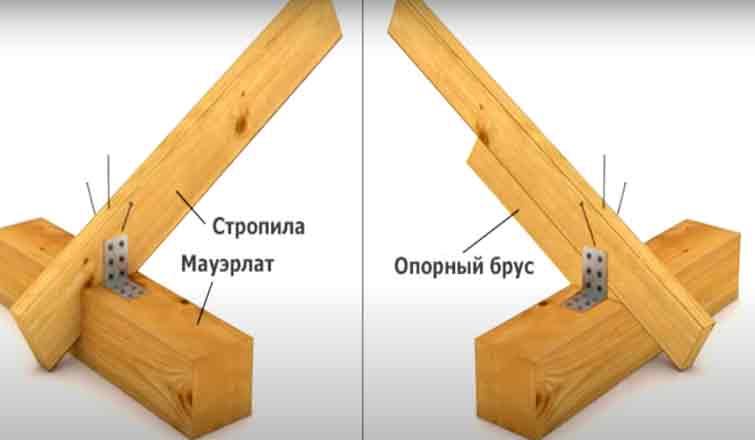

• посредством применения уголков с подшивными брусами;
• за счет создания на стропильной ноге седла с последующей фиксацией соединения при помощи скоб, гвоздей, проволоки.

При первом варианте стропила крепятся к мауэрлату при помощи опорного бруса. Стропильные ноги прочно упираются по линии давления. Это становится возможным в результате использования подшиваемого бруса размером до 100 см. Затем для исключения поперечного смещения осуществляют фиксацию. Для этого применяют металлические уголки.

Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления применяют забиваемые под углом друг к другу гвозди. Внутри материала они скрещиваются, после чего в вертикальном направлении забивается третий гвоздь. Получаемые в результате такого забивания узлы отличаются повышенной прочностью.

Как в первом, так и во втором случае посредством проволоки-катанки осуществляется дополнительная фиксация.

В определенных случаях требуется выполнение скользящей разновидности крепления стропильных брусов к мауэрлату. При этом используются особые уголки для скользящего крепления. Они делают возможным беспрепятственное скольжение одного из элементов в двух направлениях, поэтому прекрасно подходят для обеспечения безопасных сдвигов.

Для применения таких деталей следует осуществить некоторые действия:

• сделать запил и смонтировать стропильную ногу на мауэрлат;
• произвести соединение элементов при помощи специальных уголков.

В большинстве случаев скользящий тип соединения применяется для построек из дерева, склонных к определенной усадке за время эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии строения, повреждению стен или кровельной конструкции. Применение скользящих соединений позволяет избежать подобных последствий.

[sc:yandexadintext ]

ВЫВОДЫ:

• Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции.
• Для создания надежного крепления необходимо соблюдать определенные правила.
• Конек стропильной пары создается тремя способами: соединением встык, закреплением стропильных брусов на коньковый прогон и соединением внахлест.
• Способ, посредством которого осуществляется фиксация нижних стропильных концов, определяется типом постройки.
• Крепление стропил к мауэрлату — самый популярный способ фиксации их нижнего участка.
• Для крепления к балкам применяют два основных способа.
• При креплении стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).
• Тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Видео инструкция, как выполнить крепление стропил к мауэрлату.

электропроводка — Можно ли установить кабель НМ, распределительные коробки на чердачные стропила

спросил
3 года 3 месяца назад

Изменено
3 года, 3 месяца назад

Просмотрено
4к раз

Я заменяю проводку с ручкой и трубкой и планирую впоследствии добавить ветром чердачную изоляцию. Я полагаю, что было бы безопаснее проложить провод NM по нижней стороне чердачных стропил, чем зарыть его в изоляцию, где на него можно было бы наступить или споткнуться. Я не могу найти ничего в NEC 320.23 о стропилах. Это разрешено?

Кроме того, я полагаю, что распределительные коробки будут считаться доступными на стропилах, поскольку они не будут скрыты под изоляцией. Это разрешено?
Все распределительные коробки на чердаке должны быть доступны через потолок?

На чердак можно попасть через люк.

Спасибо!

Редактировать 1:
Вот набросок того, что я имею в виду.

• проводка
• чердак
• распределительная коробка

1

Распределительные коробки на стропилах — это нормально, но убедитесь, что между задней частью распределительной коробки и внешним краем стропила есть зазор не менее 1,5 дюйма, поскольку правильно установленная обшивка крыши будет прибита гвоздями с проникновением в стропила на 1,5 дюйма и кабели входят в распределительную коробку сзади. Мой инспектор обнаружил, что распределительная коробка находится слишком близко к обшивке, и ее пришлось переместить в связи с недавней заменой проводки.

FWIW, по крайней мере здесь, распределительные коробки под изоляцией по-прежнему считаются доступными, если изоляцию можно снять (вы не можете распылять пену на крышку распределительной коробки).

5

Ящики j должны быть доступны, если вы можете попасть на чердак даже с помощью лестницы, они доступны. Прибитые гвоздями или привинченными к стропилам — это нормально. Мне нравится использовать доски для крыс, когда они едут перпендикулярно стропилам, чтобы они поддерживались, если на них наступить. Идя параллельно, я прикрепляю их скобами к бокам на 1-1/4 дюйма вниз по бокам. Шумоизоляция не помешает. Обратите внимание, что противомоскитная доска может представлять собой полосу фанеры, прибитую к стропилам, или даже доски размером 2×4 фута, обеспечивающие хорошую поверхность для крепления проводов и предотвращения повреждения, если на них наступят между стропилами.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

rafters with fetal pigs — Перевод на русский — примеры английский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Отмечаем место примыкания стропил к мауэрлату .

Nous notons la jonction des chevrons avec мауэрлат.

Тем не менее, варфарин связан с пороками развития плода .

Cependant, la warfarine est associée à des уродства фетальные .

Возьмите скальпель к своему первому зародышу свиньи .

En prenant un скальпель для disséquer тонна премьер свинина .

Это облученный эмбрион свиньи .

C’est un плод cochon irradié.

Эта юбка до сих пор пахнет эмбрионом свиньи .

Cette jupe отправила на бис comme le fœtus de porc .

Вскрытие эмбриона свиньи очень важно.

Вскрытие плода свинины очень важно.

Боли под грудиной при движениях плода Врач акушер-гинеколог.

Douleur sous le sternum с движениями fœtaux акушер-гинеколог.

Эти двухголовые плод свиньи в Музее естественной истории.

Ces fœtus de cochons à deux têtes du Musée d’Histoire Naturelle.

Пароизоляция крепится к стропилу с помощью степлера .

L’isolation à la vapeur est fixée au chevron avec аграфеоз.

Е характер преступлений соответствует алкогольному синдрому плода .

Природа преступлений совместима с и синдромом «алкоголь плода «.

Этот 20-летний канадец родился с алкогольным синдромом плода .

Ce Canadien de 20 an est né с синдромом алкоголизма плода .

Оценка психического статуса также важна, наряду с оценкой плода .

L’évaluation d’état mental est également essentielle, avec le bilan fetal .

Зои, хорошая работа по вскрытию эмбриона свиньи .

Приятных страданий на вскрытии плод свинины .

Она потеряла сознание, когда вскрывали эмбрион свиньи .

Elle s’est évanouie quand ils ont disséqué un fetus de cochon .

Я не могу представить Гриссома полностью счастливым без своего облученного зародыша свиньи .

Je n’imagine pas Grissom entièrement heureux sans son зародыш кошона иррадиированный.

Снижение количества ДЭА-SO4 происходит при гипотрофии плода .

Уменьшение количества DEA-SO4, произведенного с гипотрофией плода .

Однако они не смогли показать какой-либо корреляции с потерей плода .

Toutefois, высокая корреляция с спонтанными блюдами n’a été démontré.

Они подвержены более высокому риску внематочной беременности и проблем с ростом плода.

Ils sont plus à risque de grassesse et des problèmes de croissance du fœtus ectopique.

Помогите сохранить пять магазинов на стропилах с помощью продукты, которые нужны вашим клиентам.

Aidez à garder Cinq Magasins pleins à craquer de produits que veulent vos клиентов.

Свинец был связан с задержкой роста плода и неврологическими расстройствами.

Le plomb est associé à la ограничение de la croissance fœtale и неврологические проблемы.

Возможно неприемлемый контент

Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах. Они не отбираются и не проверяются нами и могут содержать неприемлемые термины или идеи.
