Принцип работы циклонного пылесоса: Что такое циклонный фильтр и для чего он нужен в пылесосе

Что такое циклонный фильтр и для чего он нужен в пылесосе

Вернуться в блог

Сегодня сложно представить свою жизнь без пылесоса. Ведь в наши дни этот полезный бытовой прибор существенно облегчает уборку и обеспечивает незаменимую помощь в поддержании чистоты. К тому же, пылесос способен значительно облегчить жизнь владельцам домашних животных и аллергикам, ведь современные инновационные системы фильтрации надежно очищают воздух от ряда аллергенов, а поверхности — от шерсти.

Нужен суперпылесос с эффективными результатами уборки? Присмотритесь внимательнее к «безмешковым» приборам с циклонными фильтрами.

Каков принцип работы пылесоса с циклонным фильтром, каковы его преимущества перед приборами традиционного типа? Ответы на эти и другие вопросы – в нашей статье.

Посмотреть больше

Что такое циклонный фильтр?

Это – магия! Почувствуйте себя покорителем торнадо и повелителем ураганов. Теперь маленький торнадо — в вашем пылесосе. Ведь само название «циклонный» происходит от слова «циклон», то есть природный водоворот воздуха циклона или урагана.

Циклонный фильтр – особенный, он разработан на основе генерирования небольшого воздушного вихря, с помощью которого мусор и пыль двигаются по спирали и остаются внутри контейнера.

Да, именно контейнера, а не мешка для пыли. В пылесосе с циклонным фильтром нет текстильных или бумажных пакетов, которые нужно менять. Контейнер изготовлен из прочного пластика, долговечен, удобен и надежен. А циклонный вид фильтра используется в контейнерных пылесосах, в том числе беспроводных аккумуляторных.

Посмотреть больше

Как именно работает циклонный фильтр?

Когда вы включаете пылесос любого типа, прибор начинает всасывать воздух. В мешковых приборах пыль и грязь попадают в текстильный или бумажный мешок-пылесборник, где и накапливаются.

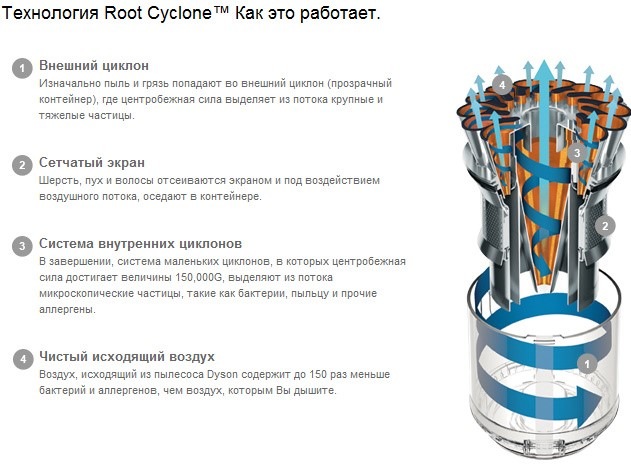

Когда воздух попадает внутрь пылесоса с циклонным фильтром, грязь и пыль перемещаются искусственно созданной воздушной струей по спирали. Такое движение частиц создает эффект, напоминающий торнадо, в результате чего собранный мусор затягивается во внутреннюю полость контейнера. Пыль и мусор не оседают на дно емкости, а распределяются по высоте колбы. Первый уровень фильтрации с помощью сетки отделяет большие частицы мусора, шерсти и ворса. Более мелкие частицы попадают в основной отсек, где удерживаются специальной ватной пластиной (аэрофильтр тонкой очистки).

Посмотреть больше

Виды циклонных фильтов

Циклонный фильтр может быть расположен в ручке или в корпусе прибора.

Колбы, находящиеся в самом пылесосе, как правило, присоединены сбоку или сверху. В любом варианте размещения контейнер легко вытащить и очистить, что экономит и время, и усилия владельца прибора.

Еще один распространенный вариант размещения фильтра – в ручке, что характерно для ручных аккумуляторных пылесосов. Это делает их очень компактными и удобными в использовании. Но, несмотря на эти положительные особенности, они довольно быстро засоряются, ведь размер контейнера невелик.

Посмотреть больше

Особенности конструкции

Мы привыкли к традиционным пылесосам с мешком-пылесборником из ткани или бумаги. В отличие от мешочных приборов, пылесос с циклонным фильтром оснащен колбой (специальным контейнером) из сверхпрочного пластика. На рынке представлены два варианта фильтра в зависимости от формы: в виде цилиндра или в виде шайбы.

Контейнер обязательно имеет плотную крышку, исключающую попадание пыли и мусора в воздух из колбы. В некоторых моделях крышка снабжена фильтровальным материалом для еще большей надежности. Объем контейнера в разных моделях пылесосов отличается. Его показатель может варьироваться в пределах 2 л.

Внутреннее пространство контейнера во многих моделях поделено перегородками на отдельные сектора для эффективного распределения грязи в зависимости от размера частиц или структуры.

Посмотреть больше

К приборам

Преимущества и недостатки пылесоса с циклонным фильтром по сравнению с другими типами

Плюсы:

• экономичность в процессе эксплуатации — пылесосы с циклонным фильтом не требуют приобретения новых фильтров или пылесборников, контейнер надежный и прочный;
• более эффективный процесс уборки – мощное всасывание и спиралевидный вихрь в контейнере позволяет легче и результативнее убрать поверхности, особенно ковры, ковролин и другой текстиль;
• во время уборки с помощью пылесосов с мешками мощность всасывания постепенно снижается, ведь пыль мешает свободной циркуляции воздуха. При использовании пылесосов с циклонной фильтрацией такая проблема просто отсутствует – пыль и мусор находятся отдельно и не могут мешать свободному воздушному потоку;
• именно поэтому двигатель циклонного пылесоса работает в постоянном и стабильном режиме, что положительно сказывается на сроке его эксплуатации;
• простой уход – после уборки контейнер и сам фильтр можно легко вынуть и быстро почистить.

Есть ли минусы?

• пылесосы с циклонным фильтром могут накапливать статический ток, который мог ощущать человек при контакте с прибором. Это не является критическим недостатком, но может быть довольно неприятно;
• поскольку большие частицы мусора попадают в отдельный отсек контейнера, они могут издавать сравнительно осязаемый звук;
• при очистке контейнера вы в той или иной степени будете контактировать с пылью. Открывая и очищая фильтр – этого не избежать, что является минусом для людей, страдающих аллергией на домашнюю пыль.
• более высокая стоимость устройств с циклонным фильтром. Некоторые пользователи считают это недостатком, но пылесосы с циклонным фильтром точно того стоят!

.

.

.

Особенности ухода за циклонным фильтром

Уход за циклонным фильтром не требует специальных навыков. Все очень просто, легко и быстро:

• извлеките контейнер из пылесоса, не прилагая чрезмерных усилий;
• откройте колбу и выбросьте мусор, пыль и другую грязь в мусорное ведро;
• можно протереть стенки колбы сухой тряпкой, при необходимости можно воспользоваться влажными салфетками, но затем обязательно протереть стенки колбы насухо;
• вставьте контейнер обратно, так же легко и без труда.

Посмотреть больше

Что такое циклонный пылесос и как он работает?

Пылесос с циклонной системой фильтрации – это прибор, который эффективно разделяет загрязнённый воздух на мусор и очищенный воздушный поток. Более того, он управляется с этим без мешка для сбора пыли. У обычных пылесосов мощность всасывания падает по мере наполнения одноразового или многоразового пылесборника: мусор мешает правильной циркуляции воздуха. Циклонные пылесосы лишены этого недостатка: грязь находится в отдельном контейнере c двумя камерами и не препятствует движению воздуха.

Конечно, это не означает, что контейнер для сбора пыли и мусора в циклонном пылесосе не надо очищать. Надо, да ещё и довольно часто: в идеале – после каждой уборки. Но делать это, как правило, просто.

Циклонный фильтр может быть установлен на любом пылесосе: классическом, вертикальном или роботе. В любом случае в основе его работы будет лежать один и тот же принцип – фильтрация мусора за счёт центробежной силы.

Как работает циклонический пылесос?

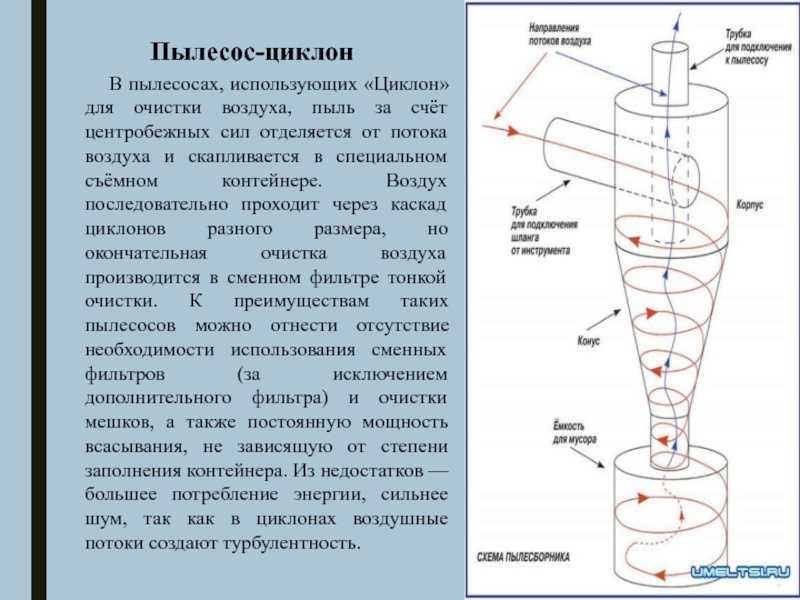

Загрязнённый воздух поступает в циклонный фильтр, где движется вниз по спиралеобразной траектории. Во время движения по кругу на мусор действует центробежная сила. Она прижимает крупную пыль к стенкам контейнера. Мелкие частицы очень лёгкие, поэтому они продолжают двигаться в потоке.

Когда воздушный вихрь попадает в пылесборник, он меняет направления движения и теряет в скорости. Львиная доля мусора выпадает из потока в пылесборник, а очищенный воздух начинает двигаться вверх, снова по спиралеобразной траектории.

Можно ли считать, что воздух теперь полностью очищен от пыли? Нет, это не так. Но дополнительные системы фильтрации устраняют этот недостаток. Например, выручает HEPA-фильтр. Частицы пыли застревают между его волокон, как в сите. HEPA-фильтры высокого класса (h22 и h23) способны задерживать свыше 99% пылевых частиц и аллергенов.

Чем циклонные пылесосы лучше других моделей?

О первом преимуществе мы уже говорили: циклонный фильтр обеспечивает постоянную мощность всасывания, не зависящую от наполненности пылесборника. А вот ещё несколько аргументов в пользу покупки «циклонника»:

• Не нужно регулярно искать, покупать и менять тканевые или бумажные мешки для сбора пыли.
• Циклонные пылесосы обеспечивают хорошее качество фильтрации.
• Когда мешок-пылесборник обычного пылесоса забивается, на двигатель ложится дополнительная нагрузка. Это ускоряет износ мотора. У циклонных пылесосов двигатель работает стабильно и служит дольше.
• Циклонный фильтр можно мыть: как именно – уточняйте в инструкции к прибору.

Циклонные пылесосы хорошо зарекомендовали себя в столярных мастерских, на производстве и в строительстве. В этих отраслях используют мощные и тяжёлые модели. Для квартир и загородных домов подойдут более простые приборы: мощности всасывания от 250 Вт с лихвой хватит для домашних нужд.

Циклонный пылеуловитель

: как это работает?

Главная | Как работает циклонный пылеуловитель?

Циклонный пылеуловитель представляет собой устройство, используемое в промышленных условиях для отделения твердых частиц от загрязненных газовых потоков. Циклонный сепаратор, который часто называют, если не считать пылеуловителем, на самом деле является разновидностью вспомогательного оборудования для сбора пыли. Они предназначены для использования в качестве предварительной очистки с другими устройствами для очистки газов и твердых частиц. По своей конструкции циклоны являются первой ступенью многоступенчатой ​​системы пылеулавливания, выполняющей роль сепаратора продукта в системах воздушного транспорта. Они также используются для использования в процессах фильтрации для уменьшения размера или в системах рециркуляции продукта.

Пылеуловители

Cyclone обычно используются на любой работе или в промышленной среде, где необходимо улавливать крупные волокнистые или крупные частицы, образующиеся в ходе производственных процессов. От крупных промышленных предприятий и предприятий до небольших деревообрабатывающих цехов циклонные сепараторы идеально подходят для зерноперерабатывающих заводов, мебельных фабрик, керамических цехов, сельскохозяйственных перерабатывающих предприятий, горнодобывающих предприятий и производственных операций, которые выполняют механическую обработку, шлифование или резку, среди прочего. другие производственные помещения.

Зачем использовать циклонный пылесборник?

Циклонные сепараторы

могут достигать высокой эффективности улавливания, обычно отделяя 99 % частиц пыли размером более 10 микрон из воздушного потока и помещая их в сборный бункер. Поскольку циклонные системы удаляют пыль из циркуляции, они помогают увеличить поток воздуха на заводе или фабрике.

После ввода в эксплуатацию, в отличие от большинства пылеуловителей, циклонные сепараторы не используют фильтры, требующие регулярного обслуживания или замены. Поскольку они снижают запыленность других фильтровальных систем, циклонные сепараторы помогают сэкономить на частой замене фильтров и связанных с этим расходах на техническое и сервисное обслуживание больших рукавных фильтров и картриджных систем пылеуловителей.

Есть и другие преимущества. По своим эксплуатационным возможностям циклонные сепараторы являются одним из наименее затратных видов пылеулавливающего оборудования. По сравнению с другим оборудованием для сбора пыли, циклонные сепараторы недороги в производстве и не требуют особого обслуживания. Они не содержат движущихся частей, могут работать при высоких температурах и давлениях, а система сепараторов обеспечивает быстрое разделение при использовании меньшего пространства.

Конструкции циклонных пылеуловителей

Фундаментальный принцип конструкции циклонного сепаратора хоть и уникален, но чрезвычайно прост. Он состоит из вертикального цилиндра с коническим дном и таких частей, как входная и выходная трубы, воздушный шлюз и разгрузочный бункер. При отсутствии движущихся частей весь процесс фильтрации управляется жидкостью или газом и самими загрязняющими веществами в сочетании с приложенной силой для повышения давления жидкости или паров.

Как работает циклонный пылеуловитель?

Пылеуловители «Циклон»

представляют собой тип инерционного сепаратора, в котором используются центробежные, гравитационные и/или инерционные силы, отделяющие пыль от воздушного потока. Воздух или газ, содержащие пыль и частицы, входят в цилиндрическую камеру по касательной в одной или нескольких точках и выходят через центральное отверстие. Когда загрязненный воздух поступает в вертикальную камеру, он подвергается воздействию быстрых циклонических сил, которые образуют вихрь внутри пылесборной камеры. Центробежная сила нацелена на более крупные, волокнистые или крупные частицы, отделяя их от воздушного потока с высокой скоростью и прижимая загрязняющие вещества к стенке циклона, где они соскальзывают к основанию бункера для сбора. Более мелкие частицы пыли размером менее 10 микрон поднимаются из камеры во вторую систему фильтрации, где они улавливаются или улавливаются, направляя чистый воздух обратно в рабочее пространство.

Добавление циклонного пылеуловителя может значительно уменьшить количество тяжелой пыли, которую необходимо улавливать традиционными системами сбора пыли. Сепараторы значительно увеличивают интервалы технического обслуживания и замены фильтров, связанные с вторичными системами сбора пыли. Если ваша система сбора пыли в настоящее время имеет проблемы с производительностью, такие как засорение фильтров или частое опорожнение бункера пылесборника, вы можете рассмотреть возможность добавления циклонного пылеотделителя в вашу систему фильтрации.

Чтобы узнать больше о наших системах сбора пыли, свяжитесь с нами сегодня в CPE Filters.

Как работает циклонная сепарация | HowStuffWorks

Коробка стояла на коврике в моей библиотеке, среди книг в твердом переплете, мягких обложках и экземпляров The New York Times. Пакет оказался высоким, намного выше, чем я ожидал. И все же он был там, приветствуя меня после долгого рабочего дня. В доме было тихо. В комнату вбежала кошка и потерлась пушистыми щеками о клетку. Собаки следовали за ними и нюхали влажные запахи.

Аккуратно держа в руке ножницы, я отрезал упаковочную ленту. Один снип. Два снипа. Три, а потом четыре. Лента упала на ковер липким клубком, к большому удовольствию кота. Содержимое было окутано пластиковыми и картонными рукавами, которые я осторожно вынул из коробки. Я сорвал пластик и выкинул рукава в беспорядке. О боже, разве это не было прекрасно! Мой новый пылесос Dyson был прекрасен! Я быстро собрал машину, руки тряслись, как у неуклюжего любовника. Шланг идет сюда, насадка туда. Я подключил его. Я зажег его.

Реклама

Дайсон с ревом ожил. Я был поражен. Раньше у меня были дела с другими пылесосами. В конце концов, они потеряли способность удовлетворять. Пошли они в облаке пыли в гараж, на городскую свалку, на чердак. Я надеялся, что Дайсон будет другим. Я был уверен, что это будет. Я сделал домашнее задание. Циклонное разделение! Это был билет. Ни один из других пылесосов, которые у меня когда-либо были, не имел такой технологии.

Циклонная сепарация! Это звучало как что-то из научно-фантастического романа Айзека Азимова. Но это был научный факт. Дайсон разочарует? Было ли циклоническое разделение всего лишь маркетинговым трюком? Будет ли это работать? Да и что такое, во имя Electrolux, циклонная сепарация?

Реклама

Содержание

1. Сила циклона
2. Grease Be Gone: другие способы использования циклонной сепарации

Сила циклона

Начнем с основ. Циклонная сепарация может удалять частицы, такие как грязь и пыль, из потока воздуха, газа или жидкости. Инженеры иногда называют эти торнадоуловители пыли центробежными сепараторами. Это потому, что в основе этих машин лежит то, что называется центробежной силой [источник: Университет Делавэра].

Вспомните школьный урок физики. Центробежная сила — это стремление объекта, следующего по криволинейной траектории, улететь от центра кривизны. Помните эксперимент с мячом и струной? Конечно да. Вы качали мяч на веревочке над головой. Что произошло, когда вы отпустили струну? Мяч отлетел по траектории, касательной к его радиусу в точке выброса. Это центробежная сила, которую не следует путать с центростремительной силой 9.0056 , движение объекта к центру или оси (или то, что заставляет мяч двигаться по кругу над вашей головой, пока вы его не отпустите).

Advertisement

Тем не менее, центробежная сила — это не реальная сила, а форма инерции, тенденция объекта двигаться по прямой до тех пор, пока на него не подействует другая сила. В циклонном сепараторе обычно воздух, насыщенный грязью и пылью, прокачивается через верхнюю часть вертикального цилиндра с коническим дном. Быстро движущийся воздух входит в камеру в верхней части цилиндра и начинает сильно вращаться. Когда это происходит, формируется мини-торнадо или циклон [источник: Wacharawichanant].

Воздух и пыль бешено вращаются по спирали. Поскольку частицы имеют большую массу, чем молекулы воздуха, требуется большая сила, чтобы поддерживать движение обломков по кругу. Но внутри циклонической камеры такой силы нет. По мере вращения вращающейся массы воздуха более тяжелые частицы начинают расходиться и двигаться к стенке камеры. Поскольку эти большие плотные частицы обладают слишком большой инерцией, чтобы следовать кривизне воздуха, они отбрасываются в стороны. Шлеп, частицы врезаются в стену, соскальзывая на дно пылесборника или мусорного бака [источники: Wacharawichanant, Университет Делавэра].

Наконец, «чистый воздух» в нижней части циклона меняет направление и движется вверх по центру цилиндра к выхлопной трубе или выпускному отверстию, которое обычно соединяется с фильтром, который улавливает любые оставшиеся мелкие частицы [источник: University of Делавэр].

Реклама

Grease Be Gone: другие способы использования циклонной сепарации

Все это звучит сложно, но циклонные сепараторы настолько просты, что даже умелый человек может сделать их в домашних условиях. Многие отрасли промышленности используют их для удаления загрязняющих веществ из воздуха, газа и воды. Устройства бывают всех форм и размеров. Вот пример.

• Циклонные жироотделители : Многие промышленные и профессиональные кухни используют технологию циклонного отделения для удаления мельчайших (более 5 нанометров) частиц жира из воздуха. В этих огромных кухнях воздух, наполненный жиром, летит в машину. Внутри сепаратора циклоническая активность подталкивает воздух к стенкам фильтра. Смазка стекает на дно устройства, а чистый воздух поступает обратно в комнату [источник: Jeven].
• Горизонтальные пылесборники : Для удаления пыли и других загрязняющих веществ с производственных предприятий инженеры часто устанавливают большие пылесборники над фабричным цехом. Одним из типов промышленных циклонных сепараторов является высокоэффективная горизонтальная система пылеулавливания. Большинство циклонных сепараторов имеют вертикальную ориентацию и зависят от гравитации, когда пыль попадает в накопительный бункер. Однако горизонтальные системы сбора полагаются на вторичный воздушный поток для направления твердых частиц в мусорное ведро. Когда грязный воздух попадает в горизонтальный коллектор, он начинает свой вихревой танец, вращаясь к стенкам коллектора. Второй мощный поток воздуха поступает в разделительную камеру через ряд сопел. Стремительный воздух захватывает собранные частицы до того, как они достигнут внутренних стенок устройства, и переносит мусор прямо в бункер [источник: Эггерт].
• Многоциклонные сепараторы : Если один циклонный сепаратор хорош, то несколько сепараторов должны быть лучше, верно? Вы держите пари. Они известны как мультиклоны . В таком устройстве воздух, наполненный пылью, проходит через общий воздухозаборник, где ряд циклонных сепараторов малого диаметра удаляет твердые частицы. Мультиклоны создают большую центробежную силу, чем типичный циклонный сепаратор, что обеспечивает лучшее разделение [источник: JusDust.org].
• Сепараторы вторичного воздуха : Как и горизонтальные пылеуловители, некоторые циклонные сепараторы имеют системы вторичного воздушного потока, которые увеличивают скорость циклона, делая улавливание пыли более эффективным [источник: JusDust.org].
• Гидроциклонные сепараторы : Эти циклонные устройства удаляют твердые частицы из быстро текущей воды. Чем выше скорость воды, тем больше центробежная сила. Вращающийся циклон воды отбрасывает частицы к внешнему краю вращающегося вихря. Частицы ударяются о стенку циклона и соскальзывают в сборный бункер [источник: Con-Serv Manufacturing].

Итак, вернемся к моему циклонному пылесосу. Это было потрясающе. Дайсон всасывал грязь, пылевых клещей, собачью шерсть и засохшую кошачью рвоту так, как я никогда раньше не видел. Я с изумлением наблюдал, как боги физики вырывали обломки из вращающегося вихря, загоняя грязный меланж на дно цилиндра. Без суеты, без беспорядка, без сумок, без грязи. Правила циклонической сепарации!

Реклама

Много дополнительной информации

Примечание автора: как работает циклонная сепарация

Пожалуйста, не думайте, что я странный, но я один из тех парней, которым нравится пылесосить. Я делаю это один раз в день, может два раза зимой. Я должен. Кошки и собаки, не говоря уже о дровяной печи, оставляют повсюду пыль, шерсть и перхоть. Кроме того, это дает мне время обдумывать статьи и книги в голове. Что касается очистки, циклонная технология, кажется, справляется со своей задачей. Кроме того, мне нравится смотреть, как грязь вращается в цилиндре.
