Привязка террасы: Привязка террасы к основному фундаменту.

Привязка террасы к основному фундаменту.

07.02.2011 09:59

Что делать, если сруб уже поставили и появилось желание пристроить на всю ширину террасу? Делать фундамент той же глубины, что и у дома? Или достаточно на столбиках поставить и существует какая-то «гибкая сцепка»?

Наталья

07.02.2011 10:54

Мы делали на столбиках, с домом не соединяли. Тот есть совсем независимая. Уже лет 10 дому. Всё ок.

Anonymous

07.02.2011 11:43

Подскажите, а технически это как? Столбики по кругу под террасой, и небольшой зазор? Ширина зазора? Закрыли его чем-нибудь? Что-нибудь тяжелое (мангал, камин) устанавливали? Если да, то как укрепляли фундамент под дополнительным весом? Заранее спасибо.

Наталья

07.02.2011 14:29

все зависит, от вашего грунта и уровня грунтовых вод. Если у вас пески, ставьте на столбики и к дому крепите скобами, можно общую крышу сделать, т.е. конек в конек врезать. Но если у вас глина, фандумент надо делать точно так же как под дом, связывать с основым фундаментом арматурой, террассу лучше сделать под своей независимой крышей и не как не крепить к стенам дома или крепить каким-то плавающим крепежом (забыла как называется. Так мне ответили на Форум хаусе. Т.к. проблема актуальная — хотим пристроить стеклянную террасу к дому.

Lin_da **

08.02.2011 09:37

А не поделитесь ссылкой на Вашу тему там? У меня глина, да ещё уклон… Про плавающий крепеж интересно — не представляю как можно независмую крышу сделать. Дырка что ли между домом и крышей будет? 🙂

Наталья

08.02.2011 10:35

ооо, давно дело было, попробую поискать.

Lin_da **

08. 02.2011 10:13

А нам не советовали связывать с основным фундаментом. У знакомых так всё круто пошло…

Anonymous

10.02.2011 03:08

Скажите, а можно пристройку поставить на столбики, если хотим бассейн сделать крытый?

Anonymous

08.02.2011 16:31

что-то не могу найти своего вопроса на форум хаусе. Почитайте вот эту статейку http://www.mukhin.ru/stroysovet/buildhome/11.html там все подробно расписано

Lin_da **

08.02.2011 17:02

и вот здесь очень подробно про фундаменты http://www.ivd.ru/document.xgi?id=7602

Lin_da **

08.02.2011 21:21

Спасибо. Стало понятно в каком направлении двигаться.

Наталья

08.02.2011 22:08

у нас именно так и построено. Сначала дом, потом к нему -терраса. Фундамент террасы -отдельный, на четырех, кажется, «столбиках», а вернее -столбах — диаметром 40 см и глубиной, кажется, 250 см или 220. Чтобы их точно из нашей глины не выпучивало. Зимует второй раз, пока все супер. Вообще, под террасу не нужен такой же фундамент, как под дом — она же гораздо легче, такой прочности-толщины не требуется, как для дома.

время Х V.I.P.

08.02.2011 22:51

вот потому что терраса гораздо легче, а грунты пучинистые и рекомендуют делать фундамент такой же как под дом, чтобы они по весне играли одинаково и дом и терраса. Это я вынесла из изученного материала. А у вас терраса как то крепится к дому или совсем независимая??

Lin_da **

09. 02.2011 09:24

А не будут играть одинаково. Вес то разный. Поэтому делают либо сразу один фундамент, либо независимый.

Anonymous

09.02.2011 20:33

а я так поняла, что правильно сделанные фундаменты дома и террасы по весне вообще не играют. Он сидят себе ниже глубины промерзания и не пучатся. Во всяком случае, наш товарищ-архитектор так нам объяснял, когда планировал фундамент террасы. Подумайте еще так — если сделать одинаковые фундаменты под тяжелый дом и легкую террасу, и сила весеннего пучения будет одинаковой — кого из них больше выпрет — легкую постройку или тяжелую? мне кажется, поэтому лучше сделать, чтобы не пучило вообще. Терраса крепится к дому в нескольких точках — крыша опирается на стену, перила врублены в стены и пол лежит с двух сторон на бревнах, общих с домом (т.е. самое нижнее бревно в доме — самое длинное и выходя за пределы стены переходит в основу веранды). В альбоме где-то фотка была собранного сруба с торчащими вперед бревнами.

время Х V.I.P.

09.02.2011 23:57

Если фундамент дома также сделан ниже глубины промерзание — тогда да — делать террасу на сваях закопаных также ниже глубины промерзания — оптимальный вариант. Но если, фундамент дома мелкозаглубленный, т.е. так называемый плавающий — сваи уже не подойдут, потому что дом будет колбасить, а террасу нет и ее оторвет от дома, точнее дом от нее. Поэтому и пишут везде, что под террасу фундамент нужно делать также как под дом — плавающий дом+ плавающая терраса, глубокозаложенный фундамент+террасса со столбами ниже 1,70м. Конечно это все справедливо для пучинистых грунтов. На песках, хоть на столбики, хоть на пенечки ставь — мильен лет простоит

Lin_da **

09.02.2011 00:41

В кирпичном доме трещина между фундаментом дома и крыльца. В идеале надо бы поддомкратить крыльцо. Дом кирпичный. А вот в каркаснике — все ок, терраса на столбиках, вообще все нормуль.

Baretta V.I.P.

Открыть в форуме

Веранда пристроенная к дому: как сделать своими руками

Веранда пристроенная к дому позволяет расширить обитаемую площадь, получить место для комфортного отдыха. Закрытая (остекленная), она еще уменьшает теплопотери дома. Самое приятное, что ее можно сделать своими руками. Причем есть варианты, требующие солидных затрат, есть недорогие. Разновидностей как по строению, так и по используемым материалам немало, оформить можно в любом стиле.

Содержание статьи

Какие бывают

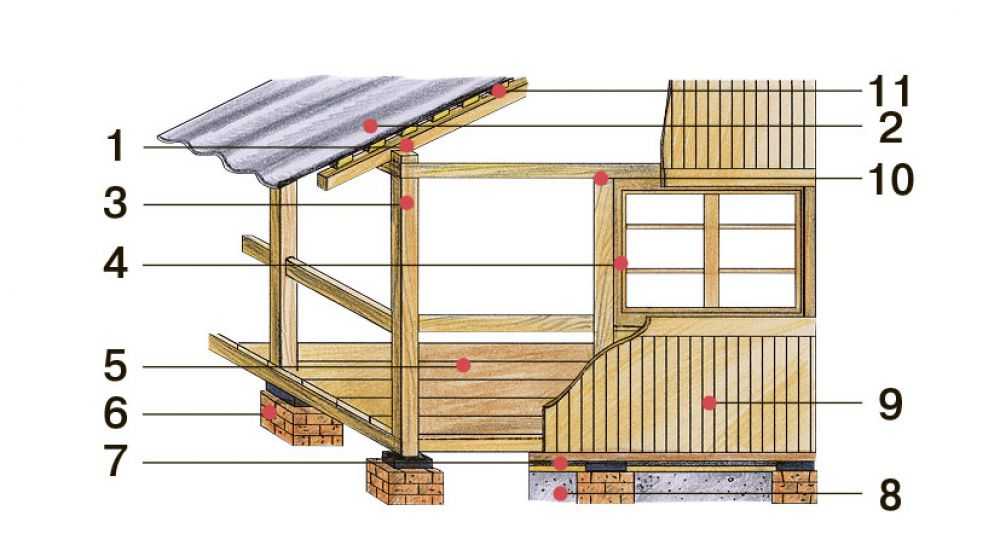

По способу устройства веранда пристроенная к дому может быть закрытой — с остеклением — или открытой. Открытые используются в основном в теплый период, закрытые могут служить местом для отдыха круглый год. Веранда пристроенная к дому может быть двух видов сразу: часть может быть остекленной (закрытой), часть — открытой.

На крытой веранде можно отдыхать круглый год. Она еще и теплопотери через эту стену уменьшает

Еще бывают они проходные — это когда для того чтобы попасть в дом вы проходите через нее. Такие пристройки располагают с лицевой части дома, иногда — со стороны двора, если из дома есть два выхода. Вход в непроходные только из дома. Попасть на улицу с такой веранды невозможно.

Охватывать пристройка может одну, две или больше сторон дома. Если она охватывает две смежные части дома, ее называют угловой. Некоторые из них занимают лишь часть стены.

Формы разные. Чаще это прямоугольник, реже — шестигранник, полукруг, другие нестандартные формы (такие строить сложнее). Вкратце, это все виды веранд пристроенных к дому, но без учета материалов.

Пристройка по периметру придает дому экстравагантный вид

Из каких материалов делают

Чаще всего в наших краях делают деревянные веранды. С деревом работать проще, да и стоит оно не столь дорого, как в других странах. В местностях, где древесина очень дорога, конструктивные элементы делают из металла, а обшивку подбирают по своему вкусу. Это может быть стекло (стеклопакеты), поликарбонат.

Строят стены веранды из кирпича, ракушняка, бутового камня, строительных блоков. Также как и дом, их потом отделывают или нет — в зависимости от оформления основного здания. Могут просто сделать ограду, как на фото выше.

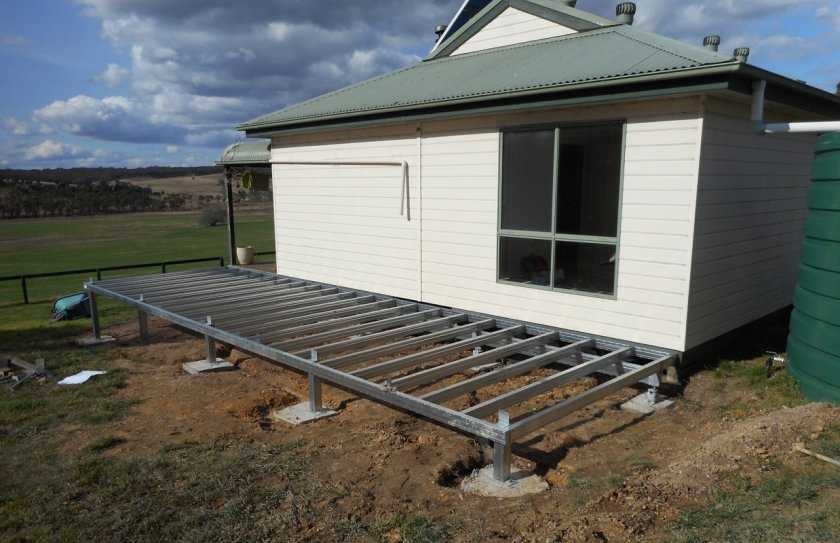

Веранда из металлического каркаса и специальных оконных блоков

Если дерево стоит дорого, или регулярно возится с его обработкой неохота, каркас веранды собирают из металла. Для этого чаще всего используется профильная труба, уголки или швеллера — зависит от материала и размеров пристройки. К металлу проще крепить стелопакеты, можно сделать не остекление, а использовать поликарбонат. Этот материал может быть разного цвета и разной степени прозрачности. Несмотря на кажущуюся хрупкость, есть достаточно прочный материал, который используют для строительства теплиц. А раз так, то и в веранде, если она закрытая, тепло он будет держать неплохо.

Веранда из поликарбонаа, пристроенная к кирпичному дому. Весь каркас собран из профильной трубы

Как оформить веранду читайте тут.

Веранда пристроенная к дому: этапы строительства

Прежде всего необходимо определиться с типом  — открытая/закрытая, из какого материала, выбрать тип фундамента. Также необходимо решить, какие размеры она будет иметь, где и как располагаться. Все это желательно прорисовать на плане. Еще лучше — заказать проект. Строительство по проекту у нас, скорее, исключение, но хотя-бы план с размерами и указанием места расположения, привязкой к дорожкам и т.д. у вас быть должен.

Постройка веранды к дому своими руками идет по следующему плану (строим из древесины):

1. При помощи колышков и шпагата размечаете контуры.
2. Снимаете дерн и плодородный слой. Если этого не сделать, под настилом растительность будет гнить, распространяя ароматы.
3. Размечаете фундамент. На этом этапе могут возникнуть вопросы: какой высоты он должен быть. Если фундамент делаете несвязным и «плавающим», уровень настила веранды должен быть на 5-10 см ниже уровня пола. Это необходимо для того, чтобы даже приподнявшись, пристройка не заблокировала входную дверь. Если не хотите чтобы пол был ниже, придется во входной двери делать высокий порог: чтобы гарантировать свободу открывания двери. От того, на какой высоте будет находится пол пристройки, зависит высота опорного бруса. Он прибивается к стене дома, к нему крепят балки перекрытия. По его нижнему краю отбивают высоту фундамента (это два следующих шага).
4. Прибиваете к стене опорный брус, по нижнему краю которого отбивается высота фундамента.

   Как разметить пристройку: прибиваете на требуемом уровне опорный брус, по его нижнему краю отбиваете высоту фундамента

5. Строите фундамент.
6. Пока бетон набирает хотя бы половину прочности, завершаете подготовку площадки. Если на дне котлована (плодородный слой сняли) почва хорошо пропускает воду (песчаная, супесчаная), на дно засыпаете щебень. Его можно уплотнить, а можно обойтись и без этого. Если под плодородным слоем суглинок или глина, засыпать котлован придется или таким же грунтом (но не плодородным) или чистой глиной. Ее необходимо хорошо утрамбовывать, чтобы не создавались пустоты, в которых будет скапливаться вода (лучше укладывать размоченную до состояния пасты слоями).
7. На готовый фундамент укладывается слой гидроизоляции.
8. Выставляются и закрепляются опорные стойки под кровлю.
9. Делают обвязку стоек: прибивают по периметру брус толщиной 100*150 мм. Его можно прибить снаружи стоек или между ними. Иногда стойки прибивают после того, как настелили пол. Это — не самый лучший вариант: пол быстрее всего придет в негодность. При таком строении чтобы его заменить, придется разбирать все, вплоть до крыши. Если сначала выставить стойки, а после — пол, его можно будет ремонтировать без проблем.

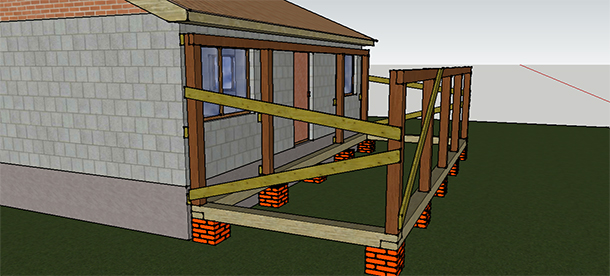

   Так выглядит собранный каркас веранды, пристроенной к дому. Промежуточные стой ки нужны, только если ширина веранды будет более 3 метров.

10. К фундаменту и опорному брусу крепят балки перекрытия (брус 100*150 мм). Шаг их установки соответствует шагу установки свай или столбиков.
11. Собирают стропильную систему.
12. Устанавливаются боковые ограждения (для открытых) или стены (для застекленных). На этом этапе общая технология заканчивается. Далее для крытых она более длинная, открытая веранда к дому пристраивается проще:
    • Для открытых на балки прибивают доски пола.
    • Для застекленных делают утепленный пол. К балкам прибивают черновой пол. Сверху — лаги, между ними — утеплитель, поверх — чистовой пол.
13. Укладка кровли.
14. Отделка стен внутри и снаружи.

Это только общие этапы. Чтобы иметь более полное представление о том, как сделать веранду к дому, далее рассмотрим самые проблемные моменты строительства подробнее.

Возможно, вас заинтересует постройка беседки? Как построить беседку из дерева можно прочесть тут.

Фундамент

Если веранду пристраивают к дому, фундаменты очень редко делают связными. Во-первых, дом уже отстоялся, усадка прошла. Если к нему жестко присоединить «свежую» постройку, неизбежно возникнут проблемы. Если и можно их связать, то только на стабильных, надежных грунтах, на которых никаких подвижек не бывает.  Во-вторых, под пристройки такого типа редко делают тяжелые фундаменты. Сама постройка получается легкой — особенно открытая из дерева или каркасная — и несущей способности свайного или столбчатого фундамента достаточно.

Вообще же ставят веранды на такие же фундаменты, как и дома. Другое дело, что большая их часть стоит на столбчатых основаниях: затраты небольшие, времени требуется немного. И хотя все архитекторы и проектировщики утверждают, что правильный столбчатый фундамент поставить намного сложнее, чем ленточный (правда ленточный намного дороже), народ ставит именно столбы.

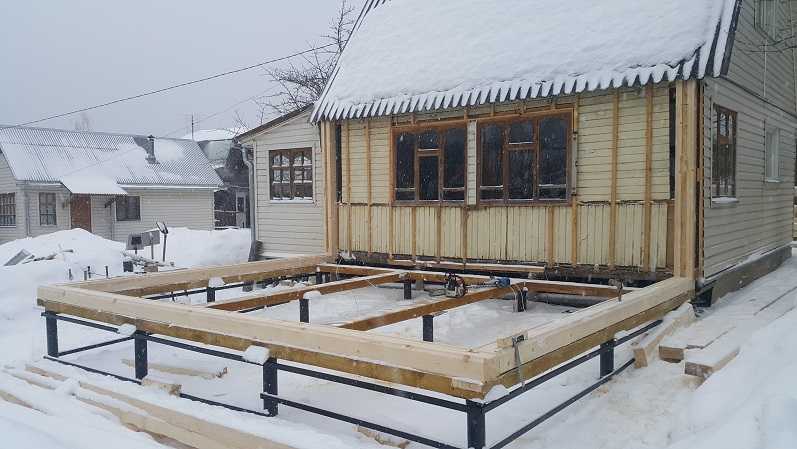

Столбчатый и свайный фундамент

Если вы решили пристроить веранду к деревянному дому, можно ставить столбчатый фундамент. Чтобы сделать его своими руками, вам нужно узнать, на какую глубину и на каком расстоянии ставят опоры. Расстояние между столбиками зависит от материала, из которого будет построена пристройка. Если это легкие материалы — древесина или легкая каркасная конструкция — можно ставить с шагом в 1,5 метра. Для более тяжелых расстояние должно быть от 1 метра.

Столбчатый фундамент под веранду — столбики сложены из кирпича. Эта открытая веранда пристроена к деревянному дому. Дом стоит на ленточном фундаменте. Фундаменты пристройки и дома не связаны

При выборе глубины залегания столбиков есть два подхода:

• Закопаться ниже глубины промерзания грунта. Так поступают на водонасыщенных грунтах, склонных к пучению. В этом случае веранда будет стоять на одном уровне, не меняя свое положение, независимо от сил пучения. Для столбчатого фундамента это имеет смысл только если глубина промерзания не больше 1,2 метра. На большие глубины  проще сделать свайный фундамент (лучше — сваи ТИСЭ). Скважины для свай не очень сложно делать даже если требуется пробурить 2 метра. Для устройства столбиков под каждый из них копать котлован такой же глубины — сложно и долго.
• Сделать фундамент мелкого заложения: на 20-30 см ниже плодородного слоя. В этом случае получите плавающую веранду, которая будет пониматься и опускаться при морозном пучении. Построить такое сооружение намного проще, но каждую весну вам придется бороться с последствиями пучения. Разные столбы будут «гулять» по-разному и придется каким-то образом выправлять ситуацию. Но это — на пучнистых грунтах (глины, суглинки). На стабильных грунтах, не склонных к пучению таких проблем не будет.

Чем хорош этот вариант фундамент под веранду к дому? Быстро строится, стоимость работ и стройматериалов небольшая.

Веранда пристраивается к кирпичному дому на ленточном фундаменте. Поставили ее на свайный фундамент. От столбчатого отличается тем, что сваи или ввинчиваются/забиваются готовыми, или заливаются в опалубку и получаются монолитными

Недостатки: сложно предвидеть его поведение. Причем и глубокого и мелкого заложения. С мелким заложением все зависит от зимы и степени насыщенности грунтов водой, что предвидеть и просчитать невозможно. При глубоком заложении тоже есть проблема: неизвестно, что находится под каждой из свай. Ведь геологическое изыскание во всех точках не сделаешь. А на тех участках, где грунт имеет сложную слоистую структуру, вполне можно попасть на какой-то карман, из-за которого свая будет вести себя не так, как предполагалось. Также в случае со сваями или глубоко заглубленными столбиками необходимо помнить о боковых силах пучения. Они вполне могут сломать длинные и тонкие сваи или столбы. Потому на проблемных грунтах для свай берут прочную опалубку (металл, асбест) и еще их армируют: при изготовлении столбов внутрь вставляют стальную,покрытую грунтовкой трубу, вокруг которой ведут кладку. Возможна также укладка армирующих поясов. При изготовлении буронабивных свай обязательно внутрь вставляют три-четыре прута арматуры, которые добавляют им прочности. Пристроить веранду своими руками на свайном фундаменте, может быстро и недорого, но риски на пучнистых грунтах велики.

Монолитный: ленточный и плитный

Если построить веранду собираетесь из кирпича, бута или других подобных тяжелых материалов, да еще с тяжелой облицовкой, фундамент нужен монолитный. Придется или лить ленту, или делать плиту. Их делают по всем правилам без каких- либо исключений: с опалубкой, армированием, вибрированием и т.д. Полностью по технологии.

О том, как строить ленточный фундамент, читайте тут.

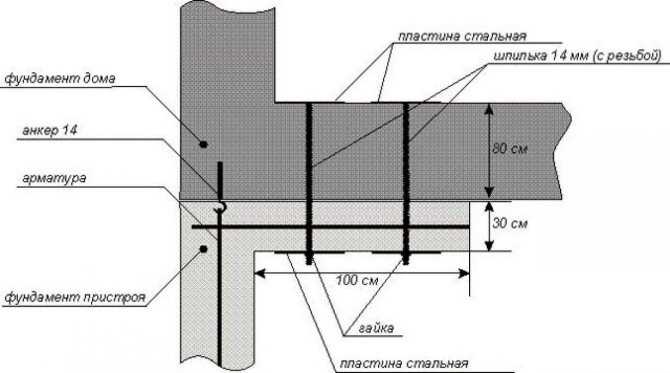

При строительстве такого фундамент, его уже можно связывать с основным: вам придется делать его на ту же глубину и скорее всего, вести себя он будет стабильно.

Достоинства: высокая надежность и стабильность. Недостатки: значительная стоимость и длительность процесса постройки.

Подсыпка

Если дом расположен на сухих грунтах или в регионе, где морозное пучение — просто страшная сказка, если он не имеет цоколя, веранда пристроенная к дому может обойтись без фундамента. В этом случае снимается плодородный слой вместе с растительность, дно котлована трамбуется, потом засыпается щебень, трамбуется, после — песок, который тоже уплотняется. На это основание уже можно класть настил: деревянный, из тротуарной плитки или из плит.

Веранда пристроенная к дому может быть и без фундамента

Одно «но» стойки, на которые будет опираться крыша, все равно нужно каким-то образом укреплять. Для них делают небольшие сваи или складывают столбики (примерно с той же глубины, где начали укладку щебня под настил).

Какой толщины делать подсыпку? Зависит во-первых, от толщины плодородного слоя, а во-вторых, от выбора покрытия пола. Если это деревянные щиты (как на фото), вам нужно выбрать слои так, чтобы они лежали на одном уровне с грунтом. Если планируете уложить тротуарную плитку, вам придется учитывать ее толщину. Хотя, ее можно немного приподнять над уровнем грунта, чтобы отделить от двора. Но тогда по краю кладут бордюр.

На этом фото открытая веранда к дому пристроена без фундамента — это, скорее летний навес с кровлей из поликарбоната и открытым ограждением из дерева

О строительстве летней кухни можно прочесть тут.

Как крепить стойку и нижнюю обвязку

Работы по строительству каркаса веранды начинают после того, как бетон фундамента (если использовался) набрал часть прочности. Достаточно 50% от расчетной, а это при температуре +20° C, произойдет через 4-5 дней. Тогда поверх бетона, в тех местах, где будут крепиться стойки или обвязка, укладывается в два слоя гидроизоляция. Это может быть рубероид, толь, свернутый в два раза. Можно дважды промазать битумной мастикой или использовать другие современные материалы.

Потом есть два способа:

• закрепить стойки и потом обвязку;
• сначала обвязку, к ним стойки.

Если выбран первый вариант, для стоек в фундамент при заливке вставляют специальные держатели. Это могут быть разные приспособления (смотрите фото), но удобнее всего металлическая пластина в виде перевернутой буквы «П», к нижней части которой приварена шпилька, которая и замуровывается в фундамент. В эту пластину вставляется стойка (конец должен быть обработан антисептиком), выверяется ее уровень, закрепляется болтами или гвоздями.

Как крепить стойки к фундаменту

После того, как выставлены и закреплены все стойки, между ними прибивается брусья обвязки.

При втором варианте ситуация другая: стойки придется крепить к обвязке. Первым крепится брус обвязки. Это делать удобнее, если в бетон с каким-то шагом вмурованы шпильки. Тогда в брусе в нужных местах делают отверстия, его надевают на шпильки и фиксируют болтами. Затем одним из предложенных на фото способов устанавливают стойки.

Варианты крепления стоек к обвязочному брусу

Любой из этих способов не исключает использование металлических уголков. Они делают крепление более надежным, что в данном случае очень важно. Ведь на стойках будет держаться крыша, да и стены или ограждение.

Крепление лаг к обвязке

Крепить их можно сверху на обвязку, или на одном уровне с ее верхней гранью. С тем, как именно вы будете это делать необходимо определиться в самом начале работ: от этого будет зависеть, на каком уровне необходимо будет крепить опорный бурс к стене дома (высота лаг учитывается или нет). Способы крепления лаг пола показаны на фотографии ниже.

Как крепить лаги пола к обвязке

Как сделать красивые и недорогие дорожки на участке читайте тут.

Примыкание крыши веранды

Веранда пристроенная к дому накрывается обычно тем же типом кровельного покрытия, что и лом. Вариантов может быть несколько и организация примыкания кровли зависит от того, как и к какой стене вы ее пристраиваете. Если крыша будет продолжением ската крыши дома, вам необходимо срастить две стропильных системы. В этом случае говорят, что крыша веранды примыкает к крыше дома.

Тогда порядок действий такой:

• К стойкам веранды крепятся верхние обвязки.
• К обвязке прибиваются поперечные потолочные балки. К ним потом подшивается потолок.
• Длинные стропильные ноги дома укорачиваются. Они не должны выступать за стену.
• Из строганной доски делают стропила веранды, которые со стороны крыши срезаются под углом так, чтобы они примыкали к уже имеющимся (смотрите на фото ниже). Чтобы было проще работать, можно сделать шаблон, по которому потом подготавливать стропила на земле. Стропильные ноги крепятся к системе дома насквозь гвоздями, можно сбоку поставить металлические усиливающие накладки.
• Для увеличения жесткости конструкции между стропилами дома и пристройки устанавливают распорки (противоснеговые опоры). Они отображены на фото, поясняющем конструкцию.

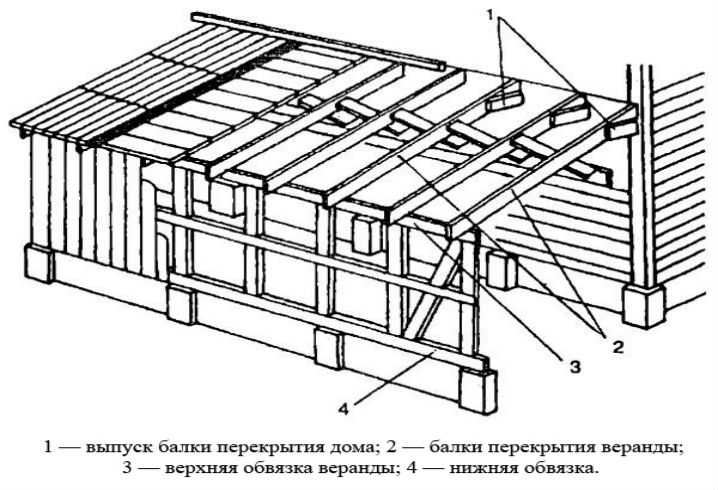

Примыкание стропильной системы крыши веранды к крыше дома

Если ширина веранды больше 2 метров или использоваться будет тяжелый кровельный материал, для того, чтобы опорная балка не провисала, устанавливают распорки. Их лучше не прибивать сбоку, а именно вставлять враспор между потолочной балкой и стропильной ногой.

Для того, чтобы исключить провисание крыши, устанавливают распорки между потолочными балками и стропилами

Чаще получается так, что кровля пристроенной к дому веранды примыкает к стене. В этом случае в стене делают штробу, в нее укладывается специальный пристенный профиль, который второй стороной укладывается на кровельной покрытие. Место примыкания его к стене заделывается герметиком.

Как пристроить крышу веранды к стене дома

Второй вариант отличается только формой пристенного профиля: его можно сделать самостоятельно из листа кровельного железа. Отличается эта конструкция наличием бруса, который позволяет отодвинуть изгиб от стены дома и прикрыть возможные погрешности при настиле кровельного материала в месте примыкания. Также в этом варианте фартук крепится не непосредственно к материалу стены, а к брусу со скошенным краем, вмонтированному в штробу.

Второй вариант примыкания крыши пристройки  к стене дома

Некоторые вопросы могут возникнуть по тому, как крепить стропила к наружной верхней обвязке, ведь ее габариты не дают сделать врубки, как на мауэрлате. Решение обычное: при помощи уголков (смотрите фото). Вместо уголков можно использовать бруски небольшого сечения.

Способ крепления стропильных ног веранды к верхней обвязке

Может, не самое элегантное решение, но надежное. После того, как сверху все закроется кровельным покрытием, снизу подобьют вагонку, их видно не будет.
