Проекты крыш мансардного типа: Проекты мансардных крыш частных домов, а так же фото и чертежи одноэтажных домов с ломаной крышей

крыши домов с мансардой и гаражом на фото

Содержание

1. Преимущества наличия мансарды
2. Двухэтажные постройки с гаражом
3. Одноэтажные дома с гаражом

Стильный и современный дом, в котором есть и гараж, и мансарда – это не только эстетично, но и очень практично. Именно этот вариант является наиболее рациональным, ведь можно максимально эффективно использовать площадь земельного участка. Чердак люди практически не используют, однако, если его усовершенствовать, то можно получить полноценное жилое пространство.

Преимущества наличия мансарды

В последнее время дома с мансардой становятся все популярнее при строительстве частных построек. Такая компактная жилая площадь предназначена для экономии места на земельном участке, что позволит обустроить уютный двор. Такой уютный домик может стать отображением собственника жилья, выразить его индивидуальность.

Одноэтажный дом с мансардой является не самым выгодным решением, так как придется привлекать профессионалов для разработки проекта. Все дело в том, что на чердачном этаже может образовываться конденсат, а это отрицательно влияет на атмосферу вверху здания. Для избегания подобных проблем придется оборудовать качественную тепло-, гидро и пароизоляцию, а это повлечет вливание дополнительных денежных средств. Несмотря на этот недостаток, стоит отметить, что это решение того стоит, так как полноценное возведение второго этажа будет стоять еще дороже.

Если проект дома с мансардой и гаражом уже выбран, то осталось продумать утепление крыши, чтобы пребывание на мансардном этаже было максимально комфортным. Для утепления чердака лучше всего применять пенопласт, который стоит очень дешево, а его монтаж займет всего несколько часов. Единственный недостаток материала – низкая пожаробезопасность, поэтому можно использовать альтернативный вариант – ДВП или стекловата. Для жилых построек лучше всего использовать последний вариант, так как он наиболее популярен, достаточно позаботиться лишь о защите от пыли и можно утеплять мансарду.

Двухэтажные постройки с гаражом

Варианты готовых проектов двухэтажных домов с гаражом и мансардой можно найти в интернете, их количество просто поражает. Также можно обратиться в любую строительную фирму, которая сможет предложить сразу несколько готовых вариантов, остается выбрать оптимальный проект и можно начинать стройку. Если же хочется выразить свою индивидуальность, то можно заказать разработку проекта под себя, но этот вариант будет стоять гораздо дороже.

Если земельный участок большой, то никаких трудностей не возникнет, построить большой дом с гаражом и мансардой здесь легко. Совершенно другое дело, когда участок ограничивает в свободном пространстве, но и тут найдется выход, ведь хорошие строительные компании готовы к этой трудности и смогут предложить вариант, учитывающий этот фактор.

Особенности домов для маленьких земельных участков:

• Одна из стен должна быть «глухой» (окна на этой стене отсутствуют). Именно этой стороной дом максимально близко ставится к соседнему участку, тем самым освобождая немного места впереди себя.
• Сарай или иные сооружения хозяйственного типа лучше всего разместить вдоль продольных стен здания, а жилые комнаты в доме нужно будет расположить в торцах.
• Вход нужно оборудовать с торца или фронтальной части, а гараж выстраивать поближе к дороге таким образом, чтобы выезд был минимален, а сам гараж не занимал много места.
• Необходимо максимально качественно продумать проект дома и всех построек, располагающихся на территории участка, чтобы потом не возникало проблем и не приходилось тратить деньги на видоизменения, провести которые будет трудно.

Для максимального комфорта и уюта рекомендуется обустраивать частный двор насаждениями, арками и деревьями. Они должны организовать пространство, разделить его на зоны. При этом важно, чтобы эти зоны не изолировались между собой, иначе это навредит общему оформлению, сделает участок тесным.

Одноэтажные дома с гаражом

На то, сколько этажей будет в доме, больше всего влияет размер земельного участка. Одноэтажные дома более востребованы, так как по ним гораздо удобнее передвигаться, это особенно актуально в случае, если дома есть люди пожилого возраста или дети. Двухэтажный дом предполагает наличие лестницы, для экономии места зачастую используют винтовую лестницу, а подняться по ней на второй этаж настоящее препятствие для пенсионеров. Поэтому если земельный участок позволяет, то постройка большого одноэтажного дома станет идеальным решением.

Если большой одноэтажный дом будет совмещен с гаражом, то это позволит максимально эффективно использовать пространство на земельном участке. Гараж может использоваться как для хранения автомобиля, так и для сезонных вещей, которые там можно спрятать.

Преимущества гаража, совмещенного с домом под одну крышу:

• Нет нужды выходить на улицу для того, чтобы перейти с одной постройки в другую. Этот вариант особенно хорош в плохую погоду.
• Моральное спокойствие, так как автомобиль находиться рядом, а не на улице или стоянке.
• В зимнее время автомобиль не обязательно долго прогревать, так как гараж может быть достаточно теплым помещением и подобное действие не окажется необходимым.

Если одноэтажный особняк будет иметь большие габариты, то это получится экономически выгодный вариант, хоть и придется потратиться на огромную крышу. Несмотря на это внутри дома уют будет радовать жильцов дома круглосуточно, ведь здесь можно оборудовать функциональные коридоры, изолировав при этом каждую из комнат или спален.

Жилые комнаты и спальни на мансардном этаже – прекрасное решение для молодых людей, предпочитающих просыпаться от лучей солнца. Обустроив удобную мансарду со специальными окнами можно создать уютную жилую комнату с особенным интерьером. Здесь можно создать не только спальню для себя или детей, но и оборудовать кабинет для ведения дел или тренажерный зал для занятий спортом.

Достоинства жилого пространства на чердачном этаже:

• Эстетическая привлекательность, ведь это скажется на экстерьере дома и его визуальном восприятии.
• Множество строительных материалов, применение которых ничем не ограничивает желания или задумки собственника жилья.
• Утепление кровли будет стоять гораздо дороже, но таким образом можно защитить не только мансардный этаж, но и весь дом в целом.
• Не потребуется создание сверхмощного фундамента, так как мансарда не создает большой нагрузки на основу дома.
• Уникальность дома, ведь каждая постройка с мансардой и гаражом имеет что-то особенное, эксклюзивное и неповторимое.

Проект крыши дома с мансардой – Кровля крыши для дома

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные виды мансардной крыши.

Приступая к постройке необходимо озадачиться следующими вопросами:

• Какие лучше использовать материалы при постройке мансардной крыши?
• Сколько этапов работы предстоит выполнить?
• Сколько человек понадобиться для помощи в постройке?
• Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией, так вы сможете получить максимально большую площадь будущего помещения.

Внимание: Перед началом любого строительства следует разработать проект будущего дома. Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

Устройство мансардных окон в крыше

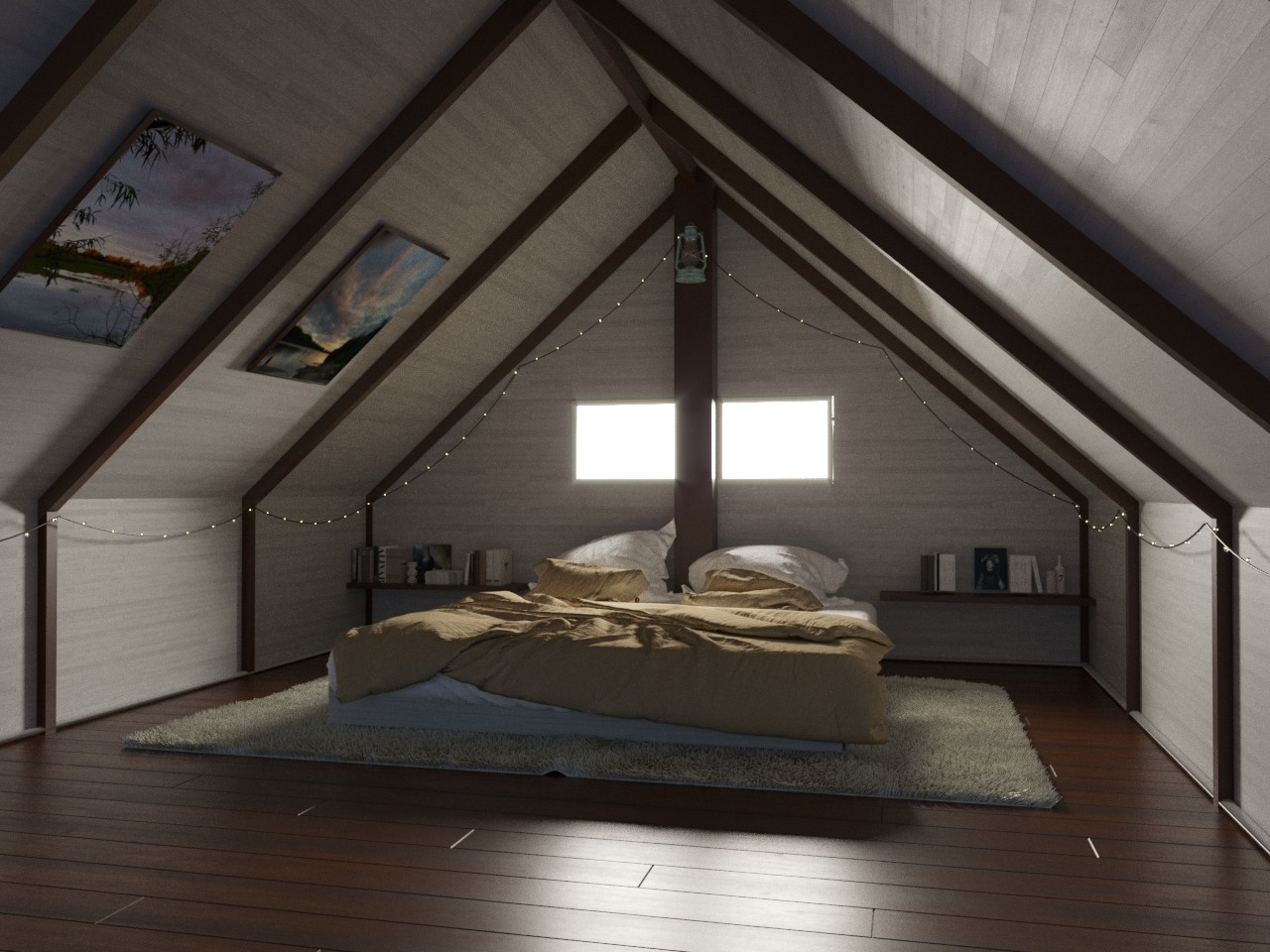

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды
Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

1. Большой поток естественного света, сглаживающий светотени;
2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
3. Простая установка, посильная самому хозяину.

Мансардные окна
Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Дормер в мансарде

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Виды стропильных систем мансарды с ломаной крышей

Конструкционные особенности мансардного помещения напрямую зависят от того, какая форма кровли предусмотрена проектом. Это объяснимо тем, что часть стен мансарды будет сформировано из скатов крыши. Учитывая этот факт, мансардные конструкции классифицируют по нескольким типам.

Односкатная ломаная мансардная крыша

Самый простой и бюджетный вариант обустройства кровли. Он предполагает наличие одного ската, опирающегося на разноуровневые стены постройки. Чтобы конструкция была предельно прочной, устанавливают строгое ограничение – угол ската не должен превышать 35-45 °.

Если пользователь проигнорирует это правило, в последующем он может столкнуться с осложнениями. В зимний период на кровле будет скапливаться снег и лед, что создаст дополнительную нагрузку на несущие конструкции строения. Если не обустроить дополнительные опоры для кровельных элементов, высока вероятность того, что кровля начнет деформироваться, это негативно скажется на эксплуатационных показателях всего здания.

Мансардная крыша такого формата выглядит очень выигрышно, придаст постройке необычный футуристический вид. Зачастую со стороны самой высокой стены мансарды устанавливают большой оконный проем, позволяющий получить дополнительный источник света.

Важно! При формировании односкатной крыши нужно помнить, что конструкция стропил не будет нуждаться в дополнительных опорах, если расстояние между противоположными стенами не превышает 4,5 м.

Двухскатная ломаная мансардная крыша

Обозначенный вариант также не относится к категории сложных в исполнении. Благодаря простоте конструкции он приобрел широкую популярность, на протяжении длительного времени является самым распространенным вариантом. Единственный нюанс состоит в том, что сама кровля должна быть высокой, чтобы под ней можно было организовать дополнительное жилое пространство в виде мансарды.

Конструкция стропильной системы здесь имеет аналогичный вид с обычной кровлей с двумя скатами. В зависимости от расположения конька она может быть симметричной или асимметричной.

Учитывая особенности ломаной крыши, мансарда чаще всего имеет форму трапеции. Если чердачное пространство довольно обширное, существует вероятность обустроить мансарду прямоугольной или квадратной формы. При этом высота потолков в мансарде должна быть минимум 1,5 м.

Такая конструкция ломаной крыши имеет один существенный минус. Из-за особенностей конструкции, большая часть свободного пространства попросту отсекается. Речь идет о верхней части чердака, расположенной между местом соединения двух скатов. Это пространство потребуется дополнительно изолировать, чтобы создать на чердаке максимально благоприятные условия.

Трёхскатная ломаная мансардная крыша

По своим конструкционным габаритам практически не отличается от классической двухскатной кровли. Единственная особенность состоит в том, что две части ломаной крыши будут расположены под разными углами относительно перекрытий.

Такая конструкция позволяет получить максимально просторную мансарду, чья площадь будет на 10-15% меньше, нежели весь первый этаж строения. При этом, несмотря на особенности ломаной кровли, высота потолков в помещении будет одинаковой, составит в пределах 2,1-2,3 м.

Пользователям, отдавшим предпочтение ломаной крыше данного типа, придется быть готовыми к обустройству сложной и функциональной стропильной системы.

Четырехскатная ломаная мансардная крыша

Самая сложная модель стропильной системы. Чтобы ее обустроить, потребуется привлекать опытных строителей, а перед этим проводить кропотливые расчеты. Главный плюс обозначенного варианта – возможность создания просторной мансарды с минимальными потерями полезной площади в сравнении с другими вариантами.

Вместе с тем, из-за большого пространства чердачной комнаты, особое внимание нужно акцентировать на утеплении и гидроизоляции. Все это требует достаточно больших финансов.

Ломаная крыша данного формата предельно устойчива к любым погодным и атмосферным нагрузкам. За счет больших свесов на кровле не будет накапливаться снег зимой. Тем не менее, основная нагрузка ляжет на наслонные стропила, потому заранее нужно будет предусмотреть этот момент.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.

Классическая мансарда

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

• собственный вес;
• массу кровельного покрытия и утеплителя;
• максимальные для данной местности порывы ветра;
• давление снегового покрова.

Справка. При уклоне кровли более 45° снег на ней практически не задерживается, а при 60° и вовсе не учитывается при вычислениях. Зато возрастает ветровое давление из-за высоты конструкции и ее положения, близкого к вертикальному.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
3. Общий удельный вес – 32 + 25 = 60 кг/м².
4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Справка. При монтаже ломаной мансардной крыши используется 2 вида стропил – наслонные и висячие. На двускатной кровле применяются только висячие, в чем между ними разница, отражено на схеме.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Висячие стропила

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Ломаная крыша мансарды

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

Монтаж крыши

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Установка стропил верхних скатов Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Типы мансардных крыш

Стропильная система и ее элементы различны для разных типов мансардных крыш частных домов. Кровля должна быть легкой, чтобы не нагружать стены домов, при этом надежность и прочность конструкции должны соответствовать строительным требованиями нормам.

Формы скатных кровель

По типам мансардных крыш различают следующие конструкции:

1. Двухскатные. Два ската и два фронтона.
2. Ломаные. Имеющие две и больше плоскости, расположенные под разными углами наклона. Ломаную крышу возводить намного сложнее.
3. Вальмовые. Со скатами треугольной формы, закрывающие фронтоны.
4. Полувальмовые. Скаты фасадов прикрывают часть площади фронтона.
5. Купольные. Характерны для домов с круглой или многоугольной конструкцией.
6. Сводчатые. С дугообразной проекцией фронтона.

Кроме того конструкции кровли делятся по конструктивным особенностям на вентилируемые и невентилируемые. Тот или иной вариант выбирается в зависимости от климатических особенностей региона и конструкции частных домов.

Совет!

При больших количествах осадков, высокой влажности следует предпочесть кровли с естественной вентиляцией. Кроме того воздушная прослойка внутри играет роль дополнительного утеплителя.

Конструкции без естественной вентиляции чаще используются в сухих климатических зонах.

Частный дом с мансардной кровлей

Преобразование мансардного лофта: 17 вариантов дизайна для увеличения жилой площади

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено: Френч и Тай)

Преобразование чердака в мансарду представляет собой разумное решение для увеличения жилой площади в вашем доме. Существует несколько вариантов конструктивного расширения чердака, включая слуховые окна, пристройки от бедра к фронтону и пристройки мансарды.

Выбранный вами способ переоборудования мансарды во многом будет зависеть от характеристик вашего существующего дома и местных правил планировки.

Здесь мы представляем 17 отличных примеров того, как переоборудование мансардного этажа может увеличить жилую площадь вашего дома.

1. Превратите свою террасу в мансардный лофт

(Изображение предоставлено Рори Гардинер c/o Amos Goldreich Architecture)

Архитектура Amos Goldreich стоит за преобразованием этого викторианского особняка с террасами в Северном Лондоне. Проект включал боковую пристройку, а также добавление мансардного чердака. С точки зрения планирования расширение мансарды было разумным путем, так как другие дома поблизости уже реализовали аналогичные схемы для своих идей преобразования чердака.

Для семьи, проживающей в этом доме, главным приоритетом было увеличение площади в квадратных метрах, а мансарда предлагала лучшее внутреннее использование, чем мансарда.

Всю первоначальную конструкцию крыши пришлось заменить новой стальной конструкцией, чтобы разместить новую надстройку на верхнем этаже. Для экстерьера использовалась цинковая обшивка. Этот материал также использовался для облицовки пристройки первого этажа, создавая цельный вид.

2. Обновление существующих функций

(Изображение предоставлено: Rory Gardiner c/o Amos Goldreich Architecture)

Часто этот тип преобразования лофта может изменить общий вид дома и, таким образом, дает возможность преобразить другие элементы экстерьера.

В рамках переоборудования мансардного этажа и полной реконструкции все окна в этом доме, в том числе большое окно в мансардной пристройке, были заменены на деревянные стеклопакеты с двойным остеклением. Соответствующие окна обеспечивают сплоченный вид.

Во всем доме уложен дубовый паркет, придающий характер и теплоту. Выбор отделочных материалов, используемых во всей собственности, был сведен к минимуму, поэтому дом сохраняет обтекаемый, непритязательный вид.

Стена за кроватью оснащена встроенными полками, которые максимально увеличивают пространство в спальне на чердаке, сохраняя при этом пространство максимально аккуратным и свободным от беспорядка.

3. Используйте мансардную крышу на обоих этажах, чтобы увеличить пространство. Это переоборудование мансардного лофта спереди и сзади было спроектировано и построено компанией Simply Loft, чтобы включить в себя жилую зону, встроенные офисные помещения и солнечную террасу на крыше.

С правой стороны открытой террасы два окна во всю стену освещают офис солнечным светом. Терраса на крыше служит зоной отдыха и развлечений на свежем воздухе с панорамным видом на Лондон.

4. Выделите время для удаления и перестройки элементов

(Изображение предоставлено Гаем Локвудом совместно с Darren Oldfield Architects)

Darren Oldfield Architects разработали проект переоборудования мансардного лофта в лондонском районе Ламбет. С точки зрения планирования, жесткие правила вокруг лондонских крыш-бабочек (где есть долина, идущая спереди назад между двумя скатами крыши) означали, что преобразование мансардного лофта было единственным вариантом, когда дело дошло до расширения вверх.

Существующие скаты крыши были полностью удалены, чтобы можно было установить новый несущий этаж. Оттуда поверх него были перестроены две секции наклонной крыши, а также подняты боковые стены и дымоходы.

Поскольку проект также предусматривал пристройку задней части первого этажа, работы на объекте заняли от семи до восьми месяцев. Однако, если бы вы занимались только преобразованием лофта, по оценке архитектора Даррена Олдфилда, проект занял бы около трех с половиной месяцев.

5. Выберите правильный материал облицовки для преобразования мансарды

(Изображение предоставлено French and Tye)

Существует множество вариантов внешней отделки для преобразования мансарды. Например, плитка, металл, кирпич или штукатурка могут использоваться для дополнения существующих стен и крыши дома.

Сланцевая плитка — популярный выбор, ее часто можно увидеть на старинных объектах, придавая шиферным крышам классический вид, который придает домам свежий вид.

Реконструкция и расширение викторианского дома в Хакни с цинковым фасадом, создающим гладкий современный вид. В то время как оттенок цинка отражает кровельные покрытия соседних домов, гладкая металлическая отделка придает современный вид оригинальному кровельному материалу. Цинк также устойчив к коррозии, не требует особого ухода и пригоден для вторичной переработки.

Дизайн этого проекта был разработан архимонгерами.

6. Внедрение высокоуровневого остекления для дополнительного освещения

(Изображение предоставлено French and Tye)

Солнечный свет проникает в помещение со всех сторон благодаря окнам фонаря (остекление высокого уровня) по обеим сторонам пристройки и большому створчатому окну в конце. Полоса остекления также была установлена ​​наверху, наполняя чердак естественным светом и открывая вид на небо.

Форма и масштаб этого переделанного мансардного лофта напоминает баржу, работающую в канале. Изготовленные на заказ столярные изделия из березовой фанеры, покрытые линолеумом, были включены, чтобы максимизировать каждый уголок этого светлого офиса на чердаке.

7. Спросите себя, что добавит ценности

(Изображение предоставлено: Simply Loft)

Это расширение задней мансардной крыши в Южном Лондоне добавило новую спальню, ванную комнату и гардеробную к квартире посреди террасы на первом этаже. Венцом этой пристройки является L-образная открытая терраса, которая предоставляет жильцам залитое солнцем открытое пространство для наслаждения.

Для пристройки террасы на крыше требовалось разрешение местного совета. Подобные наружные элементы особенно популярны в городских районах, где садовые площади в большом почете, поэтому они часто являются разумным выбором для увеличения стоимости вашей собственности.

8. Увеличьте пространство благодаря встроенному хранилищу

(Изображение предоставлено: Simply Loft)

Этот мансардный лофт в задней части дома увеличил пространство и высоту. Залитый светом верхний этаж спроектирован так, чтобы служить нескольким целям: диван обеспечивает убежище для отдыха вдали от остального дома, а большой письменный стол в углу обеспечивает тихое место для работы из дома. Ванная комната, переделанная в мансарду, может также служить главной спальней.

Изготовленные на заказ встроенные столярные изделия также обеспечивают много места для хранения, максимально используя каждый квадратный сантиметр пространства на наклонных стенах мансарды.

(Изображение предоставлено: Джонатан Гуч c/o Paul Archer Design)

Этот проект Пола Арчера Дизайна произвел революцию в викторианском таунхаусе в Восточном Лондоне. Наряду с добавлением задней пристройки к первому этажу, расширение мансарды было ключевой частью стратегии дизайна для увеличения пространства в собственности.

Местные проектировщики были увлечены идеей мансардной крыши, которая подходила бы к другим домам в этом районе; слуховое окно не разрешалось. Новый мансардный лофт над задним окном дома обеспечивает дополнительные спальни и ванные комнаты, а также пространство для небольшого домашнего офиса.

(Изображение предоставлено Jonathan Gooch c/o Paul Archer Design)

Одним из ключевых преимуществ преобразования мансардного лофта является дополнительное пространство над головой, которое они предоставляют на верхнем этаже, как показано на этой схеме.

Здесь традиционное большое окно с раздвижными створками встроено в мансардное окно ванной комнаты, которое выступает наружу из наклонной плоскости стен мансарды. Это помогает увеличить как свет, так и пространство, два ключевых компонента любой практичной ванной комнаты.

11. Подумайте о структуре вашего дома

(Изображение предоставлено: Simply Loft)

Этот викторианский дом в Южном Лондоне был преобразован в мансардный лофт. Раньше чердак был тесным и непригодным для использования, поэтому мансарда была лучшим вариантом с точки зрения добавления дополнительных квадратных метров.

Этот маршрут также понравился местным проектировщикам, так как мансарды часто считаются наиболее эстетичным типом пристройки чердака. Это связано с тем, что наклонные стены придают им более мягкий вид, чем мансардная конструкция, построенная вертикально от задней плоскости крыши.

12. Убедитесь, что переоборудование мансарды имеет практические преимущества

(Изображение предоставлено: Simply Loft)

Новая спальня и ванная комната в этом переоборудовании мансарды были оборудованы с учетом практичности.

Мансардные окна были встроены, чтобы пространство было наполнено естественным светом. Дополнительное место для хранения также было включено путем установки встроенных шкафов под карнизом, а также встроенного шкафа.

Наличие мансардной пристройки, а не слухового окна означает, что в спальне достаточно места над головой во всей зоне.

13. Расширьте возможности вашей ванной комнаты

(Изображение предоставлено Simply Loft)

Слуховое окно над ванной и душевой кабиной обеспечивает преимущество большого пространства в этой ванной комнате.

При переоборудовании большинства лофтов одной из самых больших проблем может быть определение того, как установить душ (с точки зрения высоты над головой). Обычное решение состоит в том, чтобы разместить душ там, где высота конька самая высокая, а затем разместить туалет в карнизе, где требуется меньше места над головой.

Однако, спустившись по мансардному коридору, у владельцев этого дома было больше свободы действий при раскладке сантехники.

14. Оживите планировку своего дома

(Изображение предоставлено Чарли Бирчмором из Pinchin Architects)

До того, как вмешалась компания Pinchin Architects, этот дом с террасами в Восточном Лондоне страдал тесной планировкой, с плохим чувством связи между каждой из комнат.

Задача состояла в том, чтобы изменить планировку и расширить ее через мансардную пристройку, превратив дом с двумя спальнями в дом с тремя спальнями.

Лондонский стандартный кирпич использовался для возведения парапетных стен мансардной пристройки, которая была облицована черепицей из валлийского сланца для долговечности и стилистической согласованности, аналогично другим домам в этом районе.

15. Измените план этажа, где это необходимо

(Изображение предоставлено: Charlie Birchmore c/o Pinchin Architects)

Этот проект переоборудования мансардного лофта предусматривает новую главную спальню и ванную комнату на верхнем этаже дома.

Чтобы связать первый этаж с новым вторым этажом выше, потребовалось несколько изменений в плане этажа, включая новую ванную комнату и изменение положения коридора.

Индивидуальные встроенные столярные изделия были изготовлены для главной кровати, чтобы максимально использовать каждый сантиметр доступного пространства, вплоть до высоты потолка.

16. Улучшите функциональность вашего жилого пространства

(Изображение предоставлено: Simply Loft)

Этот мансардный лофт был разработан с учетом идеи баланса между работой и личной жизнью. Это дало много места для новой жилой зоны на верхнем этаже этого дома со средней террасой в Южном Лондоне.

Жилая зона спроектирована как многофункциональная зона, в которой есть комната для медитации, мастерская художника и читальный зал. Из комнаты открывается двусторонний вид благодаря двустворчатым дверям, ведущим на террасу на крыше, а также двум меньшим мансардным окнам, которые выходят на дорогу в передней части дома.

(Изображение предоставлено Гаем Локвудом совместно с Darren Oldfield Architects)

Этот проект предоставил некоторые интересные возможности для дизайна, когда дело дошло до создания мансардного лофта.

Путем вставки стальных конструкций в определенных местах был создан большой открытый объем. Скат крыши, ведущий вниз к двери в ванную, состоит из фальшивого ската с крошечным чердачным пространством за ним (для хранения). Это создало симметричную линию конька над кроватью, создав много высоты, пространства и драматизма, которые были бы невозможны со слуховым окном с плоской крышей.

Тот же звуковой эффект был воссоздан в меньшем масштабе в ванной комнате. Если бы владельцы дома хотели планировку открытой планировки, а не ванную комнату, можно было бы даже сделать свод конструкции вплоть до линии конька, чтобы придать верхнему этажу дополнительный вау-фактор.

Что такое преобразование мансардного лофта?

Названный в честь французского архитектора Франсуа Мансара, типичный мансардный лофт может охватывать всю ширину крыши, поэтому он может добавить много места в ваш дом.

Как правило, он строится наружу от задней части крыши под углом около 72° для создания конструкции с наклонными стенами и плоской крышей. Окна часто устанавливаются внутри небольших слуховых окон.

Расширения мансарды, как правило, являются одним из наиболее сложных типов преобразования чердака с точки зрения необходимой работы, поэтому, как минимум, рассчитывайте на бюджет в размере 50 000 фунтов стерлингов для вашей схемы.

Кроме того, мансарды значительно изменят внешний вид вашей крыши, поэтому обычно для них требуется разрешение на строительство (в отличие от мансардных окон, которые часто можно получить в рамках Разрешенной застройки).

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Ребекка начала свою журналистскую карьеру с написания статей для журнала о роскошной недвижимости в Бангкоке, а затем переехала в Лондон и стала редактором статей в журнале, посвященном самостоятельному строительству. Она является опытным журналистом по домам и интерьерам и написала для многих названий домов, включая «Домострой и ремонт», «Идеальный дом» и «Старинная жизнь».

У нее есть опыт работы во множестве тем — от каркасных домов из дуба до кухонных пристроек. У нее страсть к викторианской архитектуре; ее мечта — расширить дом 1800-х годов.

Получить информационный бюллетень по строительству и ремонту жилья

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования и Политикой конфиденциальности и вам исполнилось 16 лет.

Проект замены мансардной крыши для средней школы

Предыстория проекта

Варианты конструкций крыш не сильно изменились за последние триста лет, стили и технологии развиваются, но основы строительства крыш остаются прежними.

В этом тематическом исследовании описываются проблемы и решения для Starfish Construction по проекту мансардной крыши. Крыши мансардного типа широко распространены в Европе и Северной Америке и используются с 17 века. У них есть несколько преимуществ, в том числе увеличение площади чердака / крыши из-за почти вертикального наклона крыши, и эстетически они придают зданию современный вид.

Однако при неправильном проектировании и изготовлении с использованием наиболее подходящих материалов могут возникнуть недостатки, включая устойчивость к атмосферным воздействиям, особенно если указанный продукт не подходит для местных погодных условий. Следовательно, текущее техническое обслуживание может быть высоким, что приводит к сокращению срока службы крыши.

Обладая многолетним опытом работы в кровельном секторе, высококвалифицированная команда Starfish Construction обладает знаниями и опытом для управления проектами, охватывающими все стили кровли. Широкий круг компаний и партнерств обращается к нам с просьбой предоставить решения для ограждающих конструкций по всей Великобритании.

Hub South West Scotland — Kier Group

Hub South West Scotland — это государственно-частное партнерство, которое обеспечивает рентабельное проектирование и строительство общественной инфраструктуры в Ланаркшире, Эйршире и Дамфрисе и Галлоуэе.

Модель хаба установила новый режим практики совместной работы, который успешно объединил органы государственного сектора и частные компании для обеспечения реальной экономии и ощутимых выгод для местного населения и бизнеса.

Наш клиент Kier — ведущая группа по инфраструктуре, зданиям, застройкам и жилью, которая является партнером по закупкам в Hub SW. Starfish Construction попросили принять участие в тендере на проект кровли в средней школе в Северном Ланаркшире, который мы обеспечили не только ценой, но и опытом.

Проект — Панели мансардной крыши средней школы Тейлора

Средняя школа Тейлора в Нью-Стивенсоне, Северный Ланаркшир, была основана в 1982 году, чтобы предоставить новую католическую среднюю школу для учеников из Нью-Стивенстона, Карфина, Холитауна, Ньюартхилла и прилегающих районов Мазервелла.

Существующий медный войлок на мансардной крыше сильно изношен, и большая часть медного покрытия была смыта печально известной шотландской погодой. Наша группа по обследованию кровли оценила, что система крыши, скорее всего, выйдет из строя в течение следующих нескольких лет, что, возможно, приведет к закрытию школы на капитальный ремонт.

Часть задач заключалась в создании новых входных зон для учеников, которые создадут барьер между внешней погодой и внутренней частью здания.

Задачи и решения

Starfish Construction провела оценку проекта на месте, и наша команда кровельщиков представила рентабельное предложение по выполнению работ.
