Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Подключение одной антенны к нескольким телевизорам — это возможность сэкономить на приобретении дополнительных антенн. Мы расскажем, как можно разделить сигнал на две точки, чтобы можно было одновременно смотреть разные передачи на двух телевизорах. Эта инструкция предназначена для подключения цифрового эфирного телевидения.

Проверка силы сигнала

Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

1. На пульте дистанционного управления находим кнопку «INFO». При подключенной антенне нажимаем два раза на эту кнопку и на экран выведется уровень сигнала.
2. На пульте дистанционного управления нажимаем «Меню» и переходим в режим «Ручная настройка». В появившемся окошке вводим номер канала, который хорошо работает в вашем регионе. На экране отобразится уровень сигнала.

Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

• Разветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
• 5 F-разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля.

• 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
• 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

• Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
• Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
• Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
• Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

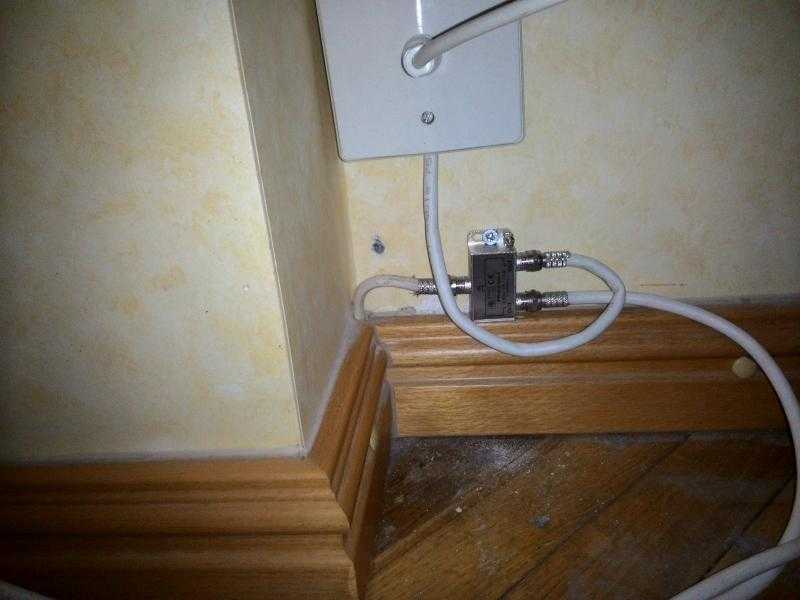

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

• Кабель антенны накручиваем на вход разветвителя (IN).
• Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
• Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
• Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания.

Читайте также:

• По воздуху или под землей: как подвести электричество к загородному дому?
• Соединяем медный и алюминиевый провода: как правильно?

35 фото как красиво скрыть проводку

Убрать провода в стену

Безопасный, но занимающий много времени и финансов, способ закрыть шнур – спрятать его внутри стены. Скрытая проводка не нарушает привлекательный вид ремонта, выглядит эстетично и завершенно.

Если в месте установки перегородка из бетона – не обойтись без штробления. Это непростое, пыльное решение, которое подойдет только тем, кто затеял капитальный ремонт и на этапе черновой отделки вспомнил о желании повесить телевизор на стену и спрятать от него шнур.

• Для этого нужно четко прорисовать схему, где будут идти провода, их начало и выход трассы.
• Штробу в стене располагают строго по диагонали или вертикали до ближайшей розетки или распределительной коробки.
• Если в стене ранее уже выполнены укладка электрических кабелей, перед началом работ вооружитесь оборудованием для выявления скрытой проводки.

Все гораздо проще, если нужно расположить телевизор, на стене из гипсокартона. Тогда размечают расстояние от кронштейна до ближайшей розетки, и протягивают провод в полости стены за стройматериалом.

Скрыть в кабель канал или декоративный короб

Применить подобное изделие – простой и бюджетный метод спрятать проводку от телевизора.  На рынке можно найти пластиковые, металлические и комбинированные типы. Этот способ спрятать проводку не только стильный, но и безопасный. Короба соответствуют пожарным нормам.

Главное – правильно подобрать размер материала с учётом всех кабелей, которые нужно в нем расположить, а также вычислить длину до розетки. Этот материал выпускают кусками, длиной в 2 м, которые необходимо соединить специальными элементами (соединителями, заглушками, тройниками, уголками разных направлений при повороте и т.д.). Цвет короба выбирается в соответствии с обшивкой стен.

Декоративные короба могут превратить кабельные сети от телевизора в деталь тематического декора на стене.

• Облицованные под кирпич, подойдут для оформления помещения в современном стиле.
• Для лофта применяют изделия в виде труб небольшого диаметра.
• Предпочитающим эко-стиль, необходимо присмотреться к вариантам под дерево.

Кроме того, подобный элемент легко выкрасить под цвет обоев или украсить деревянными досками, имитирующими фактуру и оттенок облицовки стен.

Спрятать в мебель

Под телевизором можно разместить навесную панель со встроенным отсеком для проводки, с закрывающейся дверцей. Неплохо под экраном будет смотреться банкетка. Но наиболее распространенным способом спрятать шнур, идущий от телевизора – разместить под ним практичную мебель: тумбу или пенал. Достаточно ее поставить в зоне телевизора и вся проводка будет расположена за шкафами или полками на стене.

Обратите внимание, что, если нужно часть провода проложить и спрятать горизонтально, вдоль стены и близко к полу – воспользуйтесь плинтусом – его выпускают со специальной нишей. Для проведения работ нужно только снять верхнюю крышку плинтуса и после – закрепить ее обратно. Манипуляции производятся без дополнительного инструмента, мусора и пыли.

Фото декора проводов от телевизора

Неплохая идея, как задекорировать, спрятать и украсить электрический кабель, это использовать силиконовые наклейки. Они недорогие и могут вписаться практически в любой дизайн. Подключив фантазию ими можно оформить композицию плетущихся цветов, сидящих птиц и пр.

Оригинальные варианты декорирования проводов

Иногда дизайнеры пользуются нестандартным приемом, когда лучше не маскировать шнуры от телевизора, а оставить их на самом видном месте и при этом выгодно обыграть обстановку. Если позволяет длина – ими на стене формируют графические узоры, собирают целые композиции, гармонично вписывающиеся в общую тематику ремонта. Провода можно «одеть» в разноцветные кожухи, если того требует интерьер. Перед креплением кабелей, необходимо предварительно нанести эскиз карандашом на стену.

Задекорировать висящие провода от телевизора можно с помощью гирлянды. Например, на тонкие провода, нанизать крупные бусины.

Как замаскировать провода в интерьере комнат?

Гостиная

Здесь прокладывать провод к телевизору и колонкам рекомендовано в плинтусе, за мебелью и даже под ковром. Ниже плазмы отлично смотрится декоративный камин или тумба за которыми можно спрятать проводку.

Спальня

В комнате для отдыха можно провести декорирование цветами, тканью или спрятать тв-панель с проводами в шкаф. Антенну можно включить в композицию с бантами и лентами, а провод спрятать за зеркалом или картиной.

Кухня

Тут электропровод хорошо спрячется за кухонным гарнитуром или в нише.

Фото галерея

Сегодня многие устанавливают телевизор на стене. При этом, возникает проблема, как спрятать провода, идущие к розетке. Один из самых надежных и эстетичных методов – штробление стены или укладка шнуров под гипсокартоном. Однако, такой способ подойдет только тем, кто делает ремонт. Кроме этого, Вы можете украсить провода декоративным коробом, скрыть в специальном канале или применять различные подручные материалы в виде ткани, наклеек, цветов и др.

Пришло время спрятать телевизионные провода и избавиться от этих шнуров навсегда

Не позволяйте этим неэстетичным скрученным телевизионным шнурам отвлекать вас от вашего последнего запойного просмотра Netflix. На дворе весна, а это значит, что пора привести свое пространство в порядок. Да, это включает в себя спутанные шнуры за телевизором или системой домашнего кинотеатра.

Приведение в порядок кабелей позади системы домашнего кинотеатра делает ее не только более привлекательной, но и более простой в использовании и обслуживании. Я написал здесь о других способах улучшения вашей настройки, но уборка кабелей может иметь одно из самых больших последствий. Вам не нужно быть ИТ-инженером, чтобы сделать ваши кабели более аккуратными, и вам также не нужен большой бюджет. Все, что вам нужно, это немного времени и пара недорогих предметов. Если вы хотите, чтобы ваш телевизор выглядел так, как вы мечтали, вот пять простых советов.

1. Закрепите кабели с помощью кабельных стяжек

Кабельные стяжки на липучке недороги и легко снимаются.

FastTech.com

Из всех представленных здесь решений самым дешевым и простым способом привести систему в порядок является использование кабельных стяжек. Они позволяют вам создать порядок из хаоса, который там позади, и легко вернуться и измениться, если вы добавите новые компоненты. Есть несколько вариантов галстуков, которые вы можете использовать. Забудьте об одноразовых пластиковых: используйте многоразовые липучки или проволочные стяжки.

При прокладке кабелей вместе старайтесь, чтобы межблочные кабели AV и электрические кабели были разделены. Это предотвращает влияние электрического тока, в частности, на аналоговые сигналы, например, те, которые проходят по проводам громкоговорителей. Используйте стяжки, чтобы зафиксировать кабели вдоль естественных границ аудио-видео мебели и стен.

2. Маркируйте свои кабели

Если вы хотите сделать дополнительный шаг в организации, вы можете купить этикетки для печати, чтобы вы могли определить, например, какой силовой кабель какой. Это особенно удобно, если вы, как и я, постоянно подключаете много нового оборудования. Некоторые ресиверы, например от Denon, поставляются с наклейками, которые помогут вам разобраться, что к чему.

3. Купите новые (более короткие) кабели

Sarah Tew/CNET

Вам приходится скручивать слишком длинные кабели и запихивать их под устройство или на заднюю панель телевизора? Возможно, вам нужно купить более короткие пробеги. Вы можете купить кабели питания, HDMI, RCA и акустические кабели любой длины или длины. Если вы покупаете новые кабели HDMI, вы можете инвестировать в сверхскоростные кабели (сертифицированные HDMI 2.1) для будущих стандартов, таких как 8K, но они не нужны для большинства устройств. Вы также можете приобрести белые кабели, которые лучше спрячутся на фоне не совсем белых стен.

Подробнее: Лучшие кабели HDMI на 2022 год

4. Установите новые розетки или порты HDMI за телевизором с самого начала идти. Если вам повезло, что у вас есть собственный дом и стены из гипсокартона, вы можете заплатить электрику, чтобы установить для вас розетку или порты HDMI в стене. Но это дорого, и если вы снимаете дом или монтируете телевизор на кирпичную или бетонную стену, это не вариант.

Внешнее решение, а именно кабельный канал, является более экономичным выбором.

5. Спрячьте телевизионные шнуры в кабелепроводе

Ty Pendlebury/CNET

Кабельный лоток представляет собой плоскую трубку из ПВХ, которая крепится к стене и может быть обрезана по длине и окрашена в соответствии с вашим интерьером. Передняя часть «трубки» защелкивается и снимается, поэтому при необходимости легко добавлять или перемещать кабели. Целые комплекты для маскировки кабеля доступны в различных цветах.

Пару лет назад телевизоры Samsung поставлялись с одним полупрозрачным кабелем, который было труднее заметить на стене, но в новых телевизорах Samsung такой опции больше нет.

6. Спрячьте провода динамиков объемного звучания, обойдя плинтус или постелив ковер

Ty Pendlebury/CNET

Хотя кабельные стяжки и кабельные каналы отлично подходят для организации кабелей за телевизором, что произойдет, если вам придется прокладывать кабели в другом месте в комнате? комната? Провода громкоговорителей объемного звучания, вероятно, являются наиболее распространенным примером.

Для своей собственной системы я использую акустический кабель Monster XP калибра 16 для подключения громкоговорителей объемного звучания к ресиверу. Monster обычно имеет плохую репутацию из-за завышенной цены, но мне нравится линейка XP, поскольку она экономична, хорошо сконструирована, а также доступна в белом цвете.

Какую бы марку вы ни выбрали, вы можете проложить кабели вдоль плинтусов и дверных коробок и прикрепить их с помощью недорогих кабельных зажимов с гвоздями.

Если у вас большая комната, похожая на собор, возможно, вам не удастся проложить кабели вдоль стен, поэтому купите вместо этого хороший ковер. Хотя небезопасно прокладывать силовые кабели под коврами, можно скрыть такие вещи, как кабели громкоговорителей или Ethernet, но постарайтесь проложить их в наименее посещаемом месте, если это возможно. Для максимальной выносливости вы можете при необходимости проложить по полу резиновую дорожку.

См. ковер Tiphede в Ikea

7. Установите удлинитель, чтобы убрать кабели с пола

Для человека, который весь день занимается технологиями, я был необоснованно рад купить себе удлинитель с зажимом для рабочего стола. Главное, что он сделал, и что он может сделать для вашего телевизора, — это поднять соединения с земли и аккуратно спрятать их с глаз долой. Выбранная мной модель Tripp Lite имеет только шесть розеток, но вам, вероятно, понадобится больше. Например, в моей (по общему признанию большой) телевизионной системе используются два удлинителя с восемью розетками.

Если вам нужен более широкий выбор розеток, вы можете либо выбрать зажим, который будет крепиться к вашей существующей полосе, либо вы можете пойти на все и взять блок питания на компонентном уровне.

Чтобы узнать больше, ознакомьтесь с 7 быстрыми настройками телевизора, которые улучшат ваш вечер кино, 9 настройками телевизионного изображения, которые нужно изменить сегодня, и 3 способами исправления приглушенных диалогов. Кроме того, почему вы должны купить самый большой телевизор, который вы можете себе позволить, и когда обновить кабели HDMI.

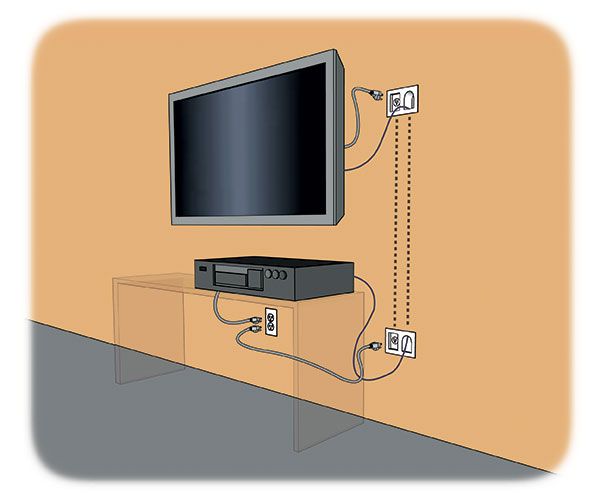

Easy DIY :: Как проложить телевизионные кабели сквозь стену

10 августа 2017 г. от Ashley Mayes 6 комментариев

Готовы ли вы, ребята, к этому 20-минутному легкому DIY? Мне нравятся простые проекты, и я бы никогда не подумал, что этот проект может быть одним из таких. Но я рад сообщить, что Как проложить телевизионные кабели сквозь стену — это 20-минутный ПРОСТОЙ проект.

Люк и я любим, когда проекты идут хорошо, и нам нравится, когда мы находим отличный продукт, который помогает проекту работать без сучка и задоринки.

Это НЕ рекламный пост, но я хочу поделиться продуктом, который мы использовали, потому что он полностью стоил своих денег.

Спрятать телевизионные провода может быть непросто по многим причинам. Во-первых, вы работаете с электричеством под напряжением, во-вторых, жилищные кодексы могут быть проблемой, а во-вторых, вам нужно знать, где находятся ваши шпильки, чтобы вы могли проложить провода за гипсокартоном.

*Партнерская ссылка ниже. Нажмите, чтобы прочитать мою политику раскрытия информации.

Ну, я не скажу, что этот продукт чудо-продукт, но он хорош.

Мы купили систему управления кабелем PowerBridge One. Это стоило около 60 долларов и вполне оправдывало свою цену. В двух словах, это позволяет вам провести 120 В через стену без необходимости прокладывать провода вдоль стойки. Другими словами, это позволяет легко и безопасно проложить кабель питания.

Итак, вы готовы к уроку?

Мы снимали проект, поэтому полное пошаговое руководство смотрите в видео. Мы подумали, что это может принести вам пользу, если вы действительно сможете увидеть этапы проекта. Дайте мне знать, что вы думаете в комментариях. Но сначала давайте составим список поставок!

Список поставки

• Система организации кабелей PowerBridge One
• Пила для гипсокартона
• Отвертка
• Уровень

Видеоруководство: Как проложить телевизионные кабели сквозь стену

Серьезно, я в восторге от этого проекта! Это полностью изменило внешний вид этого уголка. Мне нравится иметь место для моего декора (особенно растения!). Вместо того, чтобы комод держал телевизор и был просто забытым пространством, теперь это пространство кажется частью нашей комнаты.

Теперь нам нужно попасть в гостиную, потому что этому пространству тоже нужен этот проект!

Булавка для последующего чтения: Easy DIY :: Как провести телевизионные кабели через стену
