Какой кабель использовать для освещения?

Содержание

• 1 Правила устройства электроустановок
• 2 Как выбрать кабель?
• 3 Основные марки кабелей
• 4 Принятые маркировки жил внутри кабеля для освещения
• 5 Подведём итог

Правила устройства электроустановок

Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.

Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:

• у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
• при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
• кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля. Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Еще один момент, на который необходимо обратить внимание при выборе кабелей для освещения – это конструктивные характеристики самой токопроводящей жилы. Она может быть цельной или состоять из нескольких тонких проволочек. В последнем случае сечение определяется суммой площадей каждой проволоки.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).

Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир. Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»). Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Важно: при проведении электромонтажных работ в зданиях со старой проводкой, необходимо убедиться в соответствии цвета изоляции назначению провода. Для этого используется индикатор или другие специальные приборы.

Для двухжильного кабеля имеем только фазу и ноль.

Подведём итог

В заключении можно подвести итог: лучшим вариантом для организации освещения квартиры или дома будет кабельная продукция с негорючей оболочкой и наличием трех медных жил общей площадью сечения 1,5 кв. мм.

марка и сечение провода для подключения лампочки, люстры

Провода для светильников и выключателей меняют на новые при ремонте помещения, установке аварийного освещения. Условия использования разные, например, для жилой комнаты или парилки. Отличаются они в ванной комнате и на улице. Кабель для освещения в квартире не всегда подходит для установки в частном строении, поэтому внимание уделяют выбору сечения и марки продукции.

Содержание

1. Конструкция и сечение кабеля для освещения
2. Выбор кабеля с учетом условий эксплуатации
3. Для квартиры
4. Для частного дома
5. Для уличного освещения
6. Для бани
7. Для аварийного освещения
8. Как проверять кабель при покупке

Конструкция и сечение кабеля для освещения

Для стационарно зафиксированных бра, люстр подойдут жесткие провода с медной жилой. Если подключают передвижные источники света, понадобятся гибкие кабели. Жилы в проводах бывают витыми или монолитными.

Продукцию разделяют по характеристикам:

• виду изоляции;
• поперечному сечению;
• материалу жил и их числу;
• степени гибкости,
• присутствию изоляционной оболочки.

В жилье нормы ПУЭ запрещают применение алюминиевых жил, поэтому провод для светильника выбирают медный, он располагается в стене или открытым способом.

Советуюсь с электриком

20.25%

Изучаю информацию в интернете

31.29%

Оба варианта

48.47%

Проголосовало: 163

Сечение провода для освещения зависит от максимальной запланированной нагрузки:

• Для основной разводки от распределительного щитка до монтажной коробки, где проводам задается направление, рекомендуется ставить сечение 2,5 мм².
• От коробки до светильника достаточно сечения 0,5 – 0,75 мм². Более толстый вариант (1,5 мм²) будет неэкономным в условиях, когда достаточно меньшего сечения.

Нужно сопоставлять сечение с подающим проводом, чтобы на месте стыка не было скачка напряжения. Тонкие провода также не рекомендуются, т. к. они в переходниках не обеспечивают прочного соединения.

Токовая нагрузка для люстры с пятью лампами накаливания будет на уровне 2,2А, а маломощный светильник с одной лампочкой потребует всего 0,03А. Кабель с поперечным сечением 1,5 мм² будет избыточным в любом случае.

Для маркировки используют литеры:

• первая буква показывает материал жилы: А — алюминиевый, медный — буквы нет;
• вторая — тип изделия: П— провод, ПП — плоский, М — монтажный, МГ — монтажный гибкий и др.;
• третья — материал изолирующей оболочки: В и ВР — ПВХ, П — полиэтилен, НР и Н — негорючий найрит, Р — резина, К — капрон, С — стекловолокно, Л — лакированная изоляция;
• четвертая — показывает особенности строения: Б — бронированный, К — защищенный круглыми проволоками, Г — гибкий тип без покрытия, О — есть оплетка, Т — для проводки в трубах.

Выбор кабеля с учетом условий эксплуатации

При выборе провода обращают внимание на способ прокладки и характеристики среды, в которой будет работать освещение.

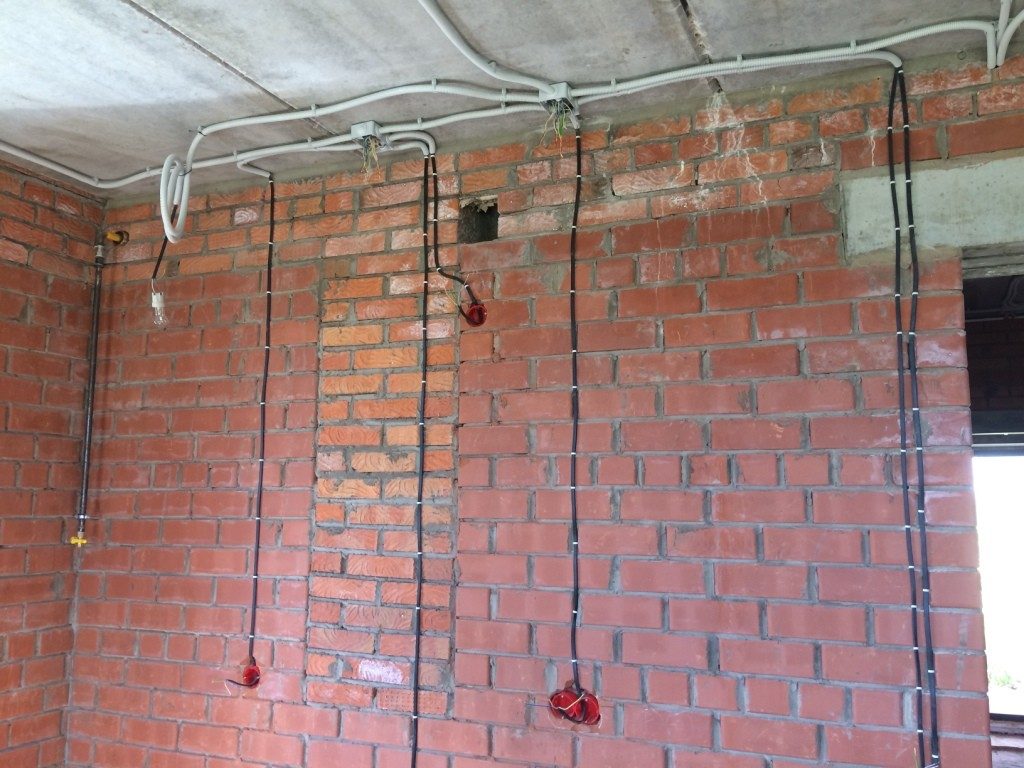

По методу установки выделяют открытую и закрытую проводку.

Требования к открытой проводке:

• нельзя прокладывать под трубами и на участках, где появляется конденсат, при этом рядом не должно быть тепловых источников;
• для защиты ставят жесткие или гибкие кабельные каналы, гофрированные, гладкие, экранированные;
• соединяют кабели только в специальных коробках.

Требования к скрытой проводке:

• в кирпичных стенах провода заделывают в штробу, в гипсокартонных и фанерных перегородках на них надевают гофрированные кабели;
• обязательно маркируют концы проводников, чтобы не запутаться.

Продукция с маркировкой ВВГ и ВВГнг с медными жилами имеют наружную изоляцию из ПВХ. Литера Г означает, что жилы гладкие без бронирования. Буквы «нг» говорят о негорючести товара, поэтому его применяют в комнатах с повышенной опасностью возгорания.

Кабели NYM заключены в мелово-резиновую оболочку, которая предупреждает микротрещины в изоляции, повышает уровень безопасности. В частных домах такие кабели применяют чаще, т. к. оболочка не по зубам грызунам.

Провода ПВС представлены проводом с удвоенной изоляцией из ПВХ. Износоустойчивая продукция подходит для проводки от распределительного ящика к монтажным коробкам. Гибкий кабель ставят на конечных участках, используют в саду и на балконах.

ВВГ NYM ПВС

Для квартиры

Осветительный кабель в домашних условиях не требует таких защитных мер, как на улице. Внимание на изоляцию обращают только в ванных комнатах, где есть опасность попадания прямых струй и влаги.

Выбор для квартиры сводится к определению сечения, формы, уровня гибкости, стоимости.

Помимо продукции ВВГ, NYM, применяют:

• ПВ — медный с оболочкой ПВХ;
• ППВ — плоский с медной жилой;
• ПУГНП — гибкий провод для светильников.

ПВ ППВ ПУГНП

В деревянных строениях ставят кабель, не поддерживающий горение или самозатухающий. В ванной комнате используют провода с устойчивостью к влаге, особенно если выполняют разводку открытым способом. Имеет значение долговечность оплетки — иногда кабель вначале сопротивляется увлажнению, но оболочка портится со временем от действия пара и воды.

Валера

Голос строительного гуру

Задать вопрос

Чаще в квартире электрики делают разводку одним типом кабеля, который питает розетки, выключатели, идет от распределительного щита. В этом случае хозяин переплачивает за некоторый объем провода, сечение которого могло быть уменьшено.

Для частного дома

Провод для светильника в частном строении мало чем отличается от кабеля для освещения в квартире. Дом отличается набором мощной бытовой техники, поэтому отличие будет в выборе продукции для этих агрегатов. Чаще всего устанавливают кабель с поперечным сечением 1,5 мм², чтобы удобно было присоединять его к концу другого провода.

Нормативные требования по вопросу установки и подсоединения электричества к осветительным приборам в частном секторе находятся в документе СанПиН 22.1 / 211.1278 – 2003. и СНиП 23.05 – 1995.

Правила применения различных проводов для освещения в доме:

• кабели для потолочных приборов проводят в потолке, делая штробы;
• если перекрытие из железобетонных плит, провода можно протягивать в круглых канальных пустотах, выводя их наружу в нужном месте;
• открытую проводку ставят только на необходимых участках, т. к. визуально кабели портят вид.

Используют марки ПВ, ППВ, ПУГНП, ВГ и ВВГнг. Иногда система освещения сложная и запутанная, поэтому сечение в этом случае выбирают по месту с учетом протяженности, нагрузки, сопротивления.

Для уличного освещения

Кабель ВБбШв

Составляют план разводки по участку, т. к. подводку к светильникам лучше делать под землей. Воздушная также допускается, но портит вид участка. В распределительном щите ставят отдельный электрический контур, который предусматривает УЗО и автоматический выключатель.

Иногда линий бывает несколько:

• на задний двор, гараж;
• для освещения части улицы перед въездом;
• для дворовых, садовых участков, беседок, террас, открытых веранд.

Основное требование к подземным проводам — использование бронированной оболочки, которая предохранит от разрушения жилы, будет противостоять увлажнению. Подходит кабель ВБбШв — медный провод с оплеткой в броне. Такую продукцию прокладывают в трубах на глубине не меньше 0,75 м, а без нее — на 1,0 метра.

Воздушные провода должны быть в оплетке, которая выдерживает минусовые температуры, влияние ультрафиолетовых лучей. Такие материалы есть в категории полиэтилена. Если ставят открыто кабель ВВГ, дополнительно защищают его от инсоляции. Чаще применяют кабель-каналы, которые ведут по стенам строений.

Провода с витыми многопроволочными жилами соединяют только с применением винтовых клеммников, концы требуется залудить и надеть наконечники НШВИ.

Для бани

Условие выбора — термическая стойкость провода для лампы. Выключатели для светильников при этом ставят в предбаннике, т. к. размыкание и замыкание контактов во влажных условиях запрещено.

В бане есть два типа помещений:

• комнаты с обычной температурой, в которых условия эксплуатации осветительных проводов приравнивают к тем, что имеются в жилых комнатах дома или квартиры;
• парилки, душевые, отделения саун, где разрешено применение только кабелей с термостойким покрытием, т. к. воздух нагревается до +170°С.

Распределительные коробки ставят с герметичными уплотнителями, используют светильники, питающиеся от напряжения 12В. Применяют марки кабелей: ПВКВ, ПМТК, ПРКС, РКГМ.

ПВКВ ПМТК ПРКС РКГМ

Кабели скрытой проводки располагают только по вертикали или горизонтали, повороты выполняют под 90°. Линии освещения проходят ниже потолка на 100 – 200 мм, параллельно. От отопительных агрегатов контур ставят на удалении не меньше 500 мм.

Для аварийного освещения

Запасное освещение для непредвиденных ситуаций ставят в местах скопления толпы. Такой свет обеспечивает безопасность, эвакуацию, если отключились основные приборы и лампы.

Их устанавливают:

• в коридорах, проходах, на местах неодинакового уровня пола;
• на поворотах эвакуационных путей;
• для освещения пожарных щитов, эвакуационных планов на лестницах;
• рядом с медпунктом, около телефонов.

Аварийные контуры предназначены для питания от основного источника, могут работать от аккумуляторных батарей.

Кабели для такой проводки должны быть:

• надежными, сохранять работоспособность длительное время;
• огнестойкими;
• изоляция при горении не должна выделять токсичных веществ.

Используют марки: ПвПнг, ГЕРДА-КВКнг, ВВГнг, ПвВнг, ВВГЭнг, ПвПГЭнг, ПвПГнг, ППГЭнг, ПвБВнг, ГЕРДА-КВнг.

Как проверять кабель при покупке

Проверяют, сделана продукция по требованиям ГОСТ или ТУ. В последнем случае нужен сертификат соответствия, выданный организацией с таким правом деятельности, например, ВНИИ КП. Обращают внимание на качество металла, например, свойства меди зависят от класса, которых при производстве проводов используют три.

Недобросовестные производители занижают сечение жил. В ГОСТ указано, что снижать это значение можно, если общее сопротивление остается неизменным. Но тонкие жилы быстрее греются, что приводит к аварийным ситуациям.

Тонкая оболочка к пробою осветительного провода не приведет, но будет легче повреждаться, особенно это касается гибких проводов для переносных ламп. На защитную изоляцию должна быть информация от производителя о ее составе.

проводка — Квартира с использованием провода заземления в качестве нейтрали

Задавать вопрос

спросил
3 года, 1 месяц назад

Изменено
3 года, 1 месяц назад

Просмотрено
476 раз

Сегодня я отвечал на звонок в квартире, что подвесной светильник вышел из строя и висит на проводке.

Я пошел перемонтировать его, но заметил, что проводка светильника была подключена к черному и заземленному. Белый был неиспользованным и скрученным … и, как ни странно, был скрученный неиспользованный красный провод (как для трехпозиционного переключателя, но это не трехпозиционный переключатель, управляемый светом). Они просто использовали этот тип кабеля для проводки и не использовали красный провод — какая трата.

Выключатель света для светильника находится на 2-местной коробке. Другой переключатель на этом ящике предназначен для кухонного освещения (которое ЯВЛЯЕТСЯ приспособлением, управляемым трехпозиционным переключателем). Так что я открыл, чтобы проверить проводку в коробке и думаю, что вижу, что происходит.

Кухонный 3-ходовой светильник выглядит так, как показано на электрической схеме №1 по этой ссылке: https://dengarden.com/home-improvement/how-to-wire-a-3-way-switch-wiring -диаграмма

Питание поступает к кухонному светильнику, а затем переходит к 2-клавишной коробке (используйте этот верхний овал на схеме подключения для наглядности). Белый провод, идущий в коробку, теперь горячий. На самом деле на этом проводе, ведущем в коробку, нет нейтрали, верно?

Итак, теперь вернемся к проблеме подвесного светильника (не кухонного светильника). Он греется от этого белого провода. Но на самом деле нейтрали нет, поэтому вместо этого проблемный светильник использует землю в качестве нейтрали.

Должен ли быть еще один кабель питания, идущий к 2-секционной коробке для подключения проблемного подвесного светильника?

Мне нужно проверить другие квартиры сейчас. Возможно, так все устроено.

• проводка
• свет
• нейтраль
• многопозиционный переключатель
• заземление

1

Хорошо, отключите этот подвесной светильник, пока не решите проблему. у вас не может быть заземляющий провод, несущий нагрузку. В этом ящике нет нейтрали.

У вас есть выбор (ну, может быть, больше), вы можете запустить новую подачу на дуплексный переключатель и использовать неиспользуемые белый и красный провода, чтобы получить нейтраль и переключить питание на подвесной светильник после отключения переключателя от существующего источник. Вы также можете подключить новый источник питания к подвесному световому коробу, подключить нейтраль к свету и использовать черный и красный провода для горячего переключения после отключения переключателя от существующего источника.

Не забудьте подключить все заземления от новых вводов к существующим проводам заземления

1

Технически говоря , нулевой провод в любом случае подключен к заземлению внутри сервисной панели. Однако, , есть вероятность, что ваши местные законы не одобрят или не порекомендуют использовать заземляющий провод в качестве нейтрали.

Что касается 3 проводов к подвесному светильнику, они, вероятно, протянули их из-за возможности установки комбинации потолочного вентилятора и светильника. Как правило, в них есть соединения, позволяющие включать вентилятор и свет отдельно.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика — Замена светильника в старой квартире

спросил
1 год, 4 месяца назад

Изменено
1 год, 3 месяца назад

Просмотрено
111 раз

Я пытаюсь заменить встроенный светильник подвесным светильником в своей старой квартире в Чикаго. Раньше я заменил несколько более прямых осветительных приборов, но понял, что немного не в своей тарелке. Хотелось бы, чтобы кто-нибудь взглянул и помог мне понять, что происходит, прежде чем я ударю себя током. Надеюсь, что решение до боли очевидно, и я просто пропустил его. 🙂 Все незащищенные провода горячие, кроме белого жгута.

1. Я не могу найти заземляющий винт — можно ли еще куда-нибудь прикрепить заземляющий провод?
2. Я знаю, что белый жгут идет к нейтральному проводу крепления, но следует ли присоединить оба провода «горячих» к черному проводу крепления? Ранее был подключен только один, а что делать с другим не могу понять.

Перед отключением старого светильника:

• электрика
• проводка
• светильник

9

В будущем сфотографируйте перед , отсоединив все провода от светильников/выключателей/и т.д.

Я не могу найти винт заземления — можно ли еще куда-нибудь прикрепить провод заземления?

Это потому, что вы находитесь в Чикаго, и у них нехватка заземляющих винтов 🙂

Ну, нехватки заземляющих винтов нет. Но в Чикаго вы используете кабелепровод, а металлический кабелепровод, соединенный с металлическими приспособлениями, означает, что у вас есть заземление 9.0053 без каких-либо действий при условии, что у вас есть контакт металлического корпуса/хомута с металлической коробкой. Если новое приспособление полностью пластиковое (тьфу!) и вам нужно заземлить через провод, то это возможно, но становится немного сложнее, особенно работая над головой.

Я знаю, что белый жгут идет к нейтральному проводу крепления, но следует ли присоединить оба провода «горячих» к черному проводу крепления? Ранее был подключен только один, а что делать с другим не могу понять.

Что-то очень не так, если у вас есть более одного «действительно горячего» провода. Я предполагаю, что у вас либо есть какое-то фантомное / индуцированное напряжение на всех, кроме одного, «горячих» проводах, либо один из них является горячим, и если вы проверите с выключенным переключателем, вы получите только один горячий провод. На самом деле, если это так, то провод, который меняется, когда вы щелкаете выключателем, является горячим проводом, который вы должны подключить к приспособлению.

Помимо нейтрали и коммутируемого горячего, вообще говоря, все остальные провода (должен быть один горячий, один или несколько негорячих) должны быть соединены вместе.

4

Если вы еще не позвонили в управление квартиры, чтобы они позаботились об этом за вас, так как работа с электрикой в ​​арендной плате незаконна. ..

• Косичка белый пучок нейтралей изображение «до» на нейтральный белый цвет вашего нового прибора.
• Подсоедините красный провод с картинки «до» к черному проводу на новом приспособлении.
• Присоедините зеленую/оголенную землю от приспособления к винту заземления, ввернутому в соответствующее отверстие в задней части коробки, потому что металлический кабелепровод/коробка является вашим заземляющим «проводом».

Какой красный провод на картинке «после» висит из коробки на картинке «до», решать вам. Кроме того, вам нужно снова подключить другой красный провод на картинке «после» к тому, от чего он был отключен, чтобы восстановить освещение, которое теперь не работает.

Самое время позвонить руководству и вызвать электрика, чтобы все починить.
