Каким проводом подключать розетки и можно ли использовать 1,5 мм

Каким проводом подключать розетки

Содержание статьи:

  • 1 Каким проводом следует подключать розетки
  • 2 Какую марку и тип провода использовать?

Прежде чем сделать разводку электропроводки нужно серьёзно отнестись к рассмотрению двух важных вопросов. Во-первых, это сечение кабеля, а во вторых его тип.

К выбору кабельной продукции для проводки, точно также как и к сечению, нужно подойти со всей ответственностью. Только в таком случае можно будет не переживать в дальнейшем о том, что при эксплуатации электроприборов что-то пойдёт не так как надо.

Каким проводом следует подключать розетки

Начать нужно, пожалуй, с того, что лучше всего подключать розетки медным проводом, а не алюминиевым. Кроме того, провод для розеток обязательно должен быть трёхжильным, то есть, предусмотрено подключение заземления. Сечение провода должно бать не менее 1,5 мм². Именно так требуют правила устройства электроустановок (ПУЭ-7.1.1).

При этом стоит заметить, что лучше всего увеличить сечение провода для подключения розеток до 2,5 мм². Дело в том, что провод 1,5 мм² не способен выдержать мощный электроприбор. Поэтому для подключения розеток в однофазной сети, лучше всего использовать провод с некоторым запасом, а именно на 2,5 мм².

А вот для трехфазной сети вполне будет достаточно использовать провод сечением 1,5 мм². Дело в том, что кабель при одном и том же сечении, в однофазной и трехфазной сети выдерживает совершенно разные нагрузки. В трехфазной сети нагрузки могут быть в несколько раз выше.

Какую марку и тип провода использовать?

На сегодняшнее время выпускается большое разнообразие проводов для электропроводки. Не все они идеально подходят, не все качественные и надежные. Многие недобросовестные производители кабельной продукции грешат тем, что заведомо уменьшают диаметр жил, в результате чего кабель не выдерживает заявленных нагрузок.

Это, еще не говоря о том, что изоляция таких кабелей горит, что вообще недопустимо. Поэтому при выборе кабельной продукции нужно быть внимательным.

Для подключения розеток рекомендуется выбирать такие марки проводов, как ВВГнг, ВВГ или NYM. Не рекомендуется по целому ряду причин использовать кабель ПУНП для этих целей.

Чтобы подключить отдельные розеточные группы всё же рекомендуется кабель ВВГ. А вот для подключения розеток в деревянном доме, стоит выбрать кабель ВВГнг. Также можно подключать розетки в данном случае и более дорогим кабелем NYM.

Итак, что нужно знать для подключения розеток:

  • Сечение кабеля 2,5 мм²;
  • Кабель должен быть трёхжильным;
  • При подключении розеток в деревянном доме рекомендуется использовать кабель ВВГнг. Он должен быть 2,5 мм² и также трёхжильным;
  • Для подключения маломощных приборов и светильников, допускается использовать провода сечением 1,5 мм².

Разводка электропроводки в доме требует использования только качественных и надежных материалов. Нельзя экономить на проводах, заведомо занижать сечение или выбирать неподходящую марку провода. С электропроводкой шутки плохи. Они могут аукнуться в дальнейшем.

Оценить статью и поделиться ссылкой:

Какого сечения должен быть провод для розеток


Опубликовано: Рубрика: Сделай сам





















Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Какое сечение и куда прокладывать

  • Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
  • Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Опытные электрики советуют сразу брать на 10% больше кабеля, чем по расчетам. Сэкономите нервы и время.

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.

Мощность для распределительной коробки

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода. От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.
Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного. Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.

На фото представлен правильный вариант монтажа проводки в распределительной коробке.

Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.

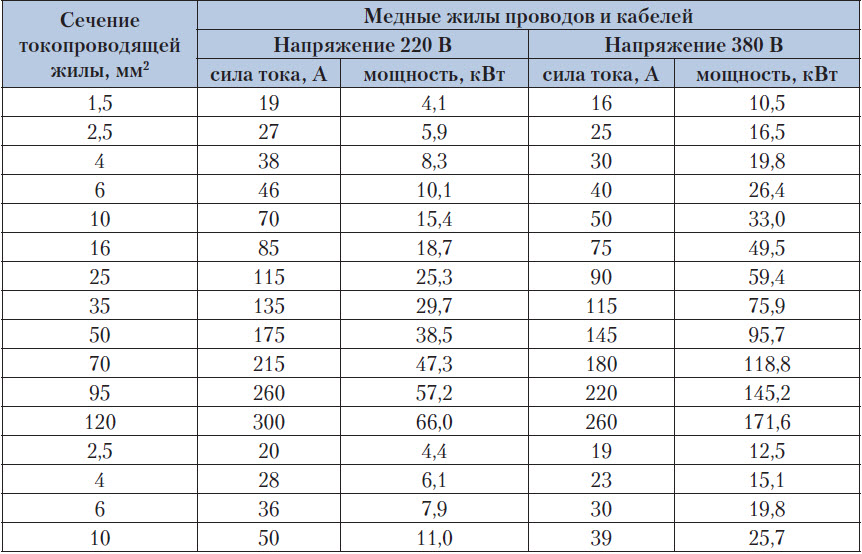

Таблица мощности, тока и сечения проводов и кабелей

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм
Медные жилы, проводов и кабелей
Напряжение, 220 В
Напряжение, 380 В
ток, А
мощность, кВт
ток, А
мощность, кВт
1,5
19
4,1
16
10,5
2,5
27
5,9
25
16,5
4
38
8,3
30
19,8
6
46
10,1
40
26,4
10
70
15,4
50
33,0
16
85
18,7
75
49,5
25
115
25,3
90
59,4
35
135
29,7
115
75,9
50
175
38,5
145
95,7
70
215
47,3
180
118,8
95
260
57,2
220
145,2
120
300
66,0
260
171,6

Алюминиевые жилы, проводов и кабелей


Сечение токопро водящей жилы, кв. мм
Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В
Напряжение, 380 В
ток, А
мощность, кВт
ток, А
мощность, кВт
2,5
20
4,4
19
12,5
4
28
6,1
23
15,1
6
36
7,9
30
19,8
10
50
11,0
39
25,7
16
60
13,2
55
36,3
25
85
18,7
70
46,2
35
100
22,0
85
56,1
50
135
29,7
110
72,6
70
165
36,3
140
92,4
95
200
44,0
170
112,2
120
230
50,6
200
132,0

Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:
