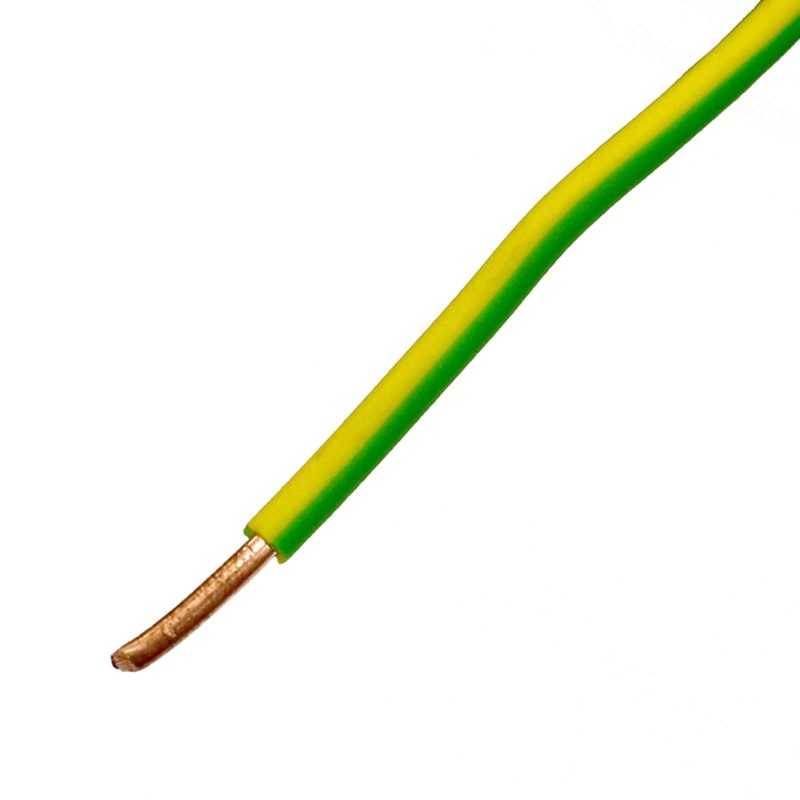

Провод заземление: Анбик — Какой цвет у провода заземления? ☑

Сопротивление постоянному току от заземления и нейтрали к этой медной трубе было измерено и оказалось практически нулевым. Цифровой омметр измерил около 1 Ом или меньше относительно трубы. Если бы земля действовала как простой омический проводник обратно к земле в сервисной коробке, она бы проводила 20 ампер и немедленно отключила бы 20-амперный выключатель.

Это иллюстрирует тот факт, что заземление прибора даже на медную водопроводную трубу не является достаточным заземлением. В целях безопасности бытовые цепи зависят от заземляющего провода, соединяющегося обратно с нейтралью питающего трансформатора, так что будет производиться достаточный ток для отключения выключателя.

Практические схемы

250.4 Общие требования к заземлению и соединению
(А) Заземленные системы
(5) Путь эффективного тока замыкания на землю. Электрическое оборудование, проводка и другие электропроводящие материалы, которые могут оказаться под напряжением, должны быть установлены таким образом, чтобы создать постоянную цепь с низким импедансом, способную безопасно проводить максимальный ток замыкания на землю, который может быть наложен на нее из любой точки проводки. системы, в которой может произойти замыкание на землю источника электропитания. Заземление не должно использоваться в качестве единственного заземляющего проводника оборудования или эффективного пути тока замыкания на землю.

Практические концепции схем

900 17

Оставаться на земле. Важность заземляющих проводов

Заглянув внутрь моторного отсека автомобиля, легко заметить красный положительный кабель, соединяющий аккумулятор с электрической системой. Тем не менее, легко не заметить черный отрицательный кабель, тянущийся в сторону. Это важный заземляющий провод, но не единственный; многие компоненты вашего автомобиля имеют собственные заземляющие провода намного меньшего размера. Если какой-либо из них поврежден, в результате возникнут трудноустранимые электрические гремлины, которые испортят вам день.

Провода заземления работают тихо в фоновом режиме и не являются частью общего графика обслуживания. По этим причинам вы можете даже не подозревать об обрыве заземляющего провода, пока не проверите или не замените большую часть электрической системы вашего автомобиля.

Что такое заземляющий провод?

Электрическая система автомобиля работает на постоянном токе (DC). Это означает, что электричество проходит по полной цепи, начиная с положительной клеммы батареи и заканчивая отрицательной клеммой. Достаточно просто, не так ли? Однако конструкторы автомобилей использовали хитрость, чтобы вдвое сократить количество необходимой проводки: они использовали стальной корпус автомобиля для проведения электричества.

Поскольку автомобили изолированы от земли своими резиновыми шинами, весь автомобиль действует как замкнутый контур. После того, как ток уходит из аккумулятора туда, где необходимо электричество, он возвращается к аккумулятору через шасси самого автомобиля. Да, вся ваша машина — это горячая цепь. И да, это абсолютно безопасно.

Провода заземления необходимы для того, чтобы убедиться, что каждый компонент вашего автомобиля, получающий положительный ток, подключен к шасси и может замыкать цепь. Это особенно важно для двигателя, которому для запуска и работы требуется электричество, но который обычно подвешивается к шасси на резиновых опорах двигателя. Почти каждая электрическая часть вашего автомобиля имеет какой-либо провод заземления. Если вы когда-нибудь будете устанавливать электронные аксессуары в транспортное средство, вам нужно будет не только подключить их к плюсовому проводу от аккумулятора; вам также нужно будет заземлить их на шасси.

Поскольку заземляющие провода должны работать с очень разными уровнями электричества, в зависимости от системы, к которой они подключены, они бывают разных форм. Самый важный провод заземления — это, конечно же, толстый кабель, соединяющий отрицательную клемму аккумулятора с шасси. Это легко найти для любого механика, работающего своими руками, и всегда полезно периодически проверять, что оба конца имеют плотные и чистые соединения. Заземляющий провод двигателя является вторым по важности. Обычно он представляет собой толстый кабель (например, минусовое соединение аккумулятора) или плоскую медную оплетку и обычно располагается в нижней части двигателя.

Компоненты меньшего размера обычно имеют тонкий изолированный провод заземления, соединенный с небольшим болтом или винтом в корпусе, а несколько проводов заземления часто крепятся к одной точке заземления. Они часто спрятаны за элементами отделки или панелями салона, что затрудняет их поиск, если вы не знаете, где искать. Наконец, некоторые части жгута проводов будут включать провода заземления. Например, в большинстве наружных осветительных приборов используется один многожильный разъем, включающий положительный и отрицательный выводы. Когда это возможно, лучший способ найти заземляющие провода — найти полную электрическую схему вашего автомобиля.

Отказ заземления

Отказ заземления может проявляться по-разному, в зависимости от характера отказа и его места. Если отрицательный кабель аккумулятора не подключен должным образом, то весь ваш автомобиль, вероятно, будет испытывать случайные проблемы с электричеством. Отказ заземляющего провода двигателя может вызвать механические проблемы, начиная от двигателя, который не вращается, и заканчивая неправильным переключением передач. Проблемы с второстепенными проводами заземления обычно не столь катастрофичны, но любая электрическая система, зависящая от этого заземления, перестанет работать должным образом.

Провода заземления и устранение неполадок с электрооборудованием

Когда вы начинаете испытывать проблемы с электрооборудованием автомобиля, естественное желание начать поиск и устранение неисправностей или замену системы, которая не работает должным образом. В конце концов, если что-то не работает, значит, в этом и есть проблема, верно? Тем не менее, всегда полезно сначала убедиться, что система правильно заземлена и действительно получает правильный ток. Хорошей новостью является то, что проверка заземления — это простая и понятная процедура, для которой не требуется ничего, кроме обычного мультиметра.

В конечном счете, заземление — это не что иное, как непрерывное соединение с отрицательной клеммой аккумулятора. Чтобы проверить, заземлено ли что-либо, сначала настройте мультиметр на проверку сопротивления (Ом). Отсоедините отрицательную клемму аккумулятора, чтобы разорвать цепь, а затем подключите один провод мультиметра к отсоединенному отрицательному кабелю аккумулятора. Здесь вы хотите, чтобы цепь заземления заканчивалась. Подключите другой провод к земле неисправной системы. Если заземление работает правильно, ваш мультиметр не должен регистрировать почти никакого сопротивления.

Если вы обнаружите сопротивление, пора найти место разрыва в земле. Проследите цепь заземления, проверяя шаг за шагом, пока вы спускаетесь по цепи к отрицательному кабелю аккумулятора. Когда сопротивление исчезнет, ​​вы преодолели обрыв и знаете, с чего начать поиск ослабленных соединений или изношенных кабелей. Когда вы проверяете соединения, не забудьте пошевелить провода, чтобы убедиться, что они не скрывают периодический сбой. Автомобили имеют сильную вибрацию при движении, а несовершенное соединение может не проявляться на стоянке.

В некоторых случаях мультиметр может быть не лучшим способом диагностики периодически возникающих проблем с заземлением. Если проблема проявляется только во время движения автомобиля, все же есть безопасный способ определить, что это действительно проблема с заземлением: просто возьмите набор соединительных кабелей и используйте их для создания вторичного заземления. Прикрепите один конец кабеля к неисправному компоненту, а другой — к надежной точке заземления на корпусе. Обязательно используйте мультиметр, чтобы убедиться, что вы установили надежное заземление и что кабелю ничего не угрожает.

Тогда покатайтесь. Если проблема с электричеством исчезнет, ​​вы убедились, что виновата земля, и можете продолжить устранение проблемы.

Устранение проблемы с заземлением

Обнаружение и изоляция отказов заземления может вызвать затруднения, но как только вы обнаружите проблему, ее обычно легко устранить. В большинстве случаев проблема будет вызвана ничем иным, как ослабленным болтом или коррозией провода, что делает ремонт простым делом. Если проблема связана с системой послепродажного обслуживания, которая была либо плохо установлена, либо перегружает существующий заземляющий провод, вам, возможно, придется установить заземляющий провод большего размера или найти более надежную точку заземления. Тем не менее, это несложный ремонт, и он должен быть легким для любого механика, работающего своими руками, с основными инструментами и базовым пониманием электричества.

Как и многие другие проблемы с электричеством, решение проблем с заземляющим проводом почти полностью зависит от диагностики. Если вам удобно пользоваться мультиметром и вы достаточно хорошо разбираетесь в проводке вашего автомобиля, то решение проблемы становится просто упражнением в терпении. Однако, если вы относитесь к числу тех, кто считает электричество мистической силой, то вы можете позволить сертифицированному механику решить эту проблему за вас.
