Расчет гидроаккумулятора для водоснабжения: Калькулятор подбора гидроаккумулятора для водоснабжения

Калькуляторы расчета объема гидроаккумулятора — с пояснениями

Одним из основных элементов насосной станции, работающей в автоматическом режиме с управлением по давлению воды в системе, является гидроаккумулятор. Нередко его еще именуют закрытым расширительным баком, хотя такое определение, по правде говоря, в приложении в системе холодного водоснабжения — не вполне корректное. Это устройство выполняет ряд важнейших функций, без которых насосная станция в принципе невозможна, как таковая.

Калькуляторы расчета объема гидроаккумулятора

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.

Инженер.

Задать вопрос эксперту

Одним из основных параметров гидроаккумулятора является его вместительность. Точнее, полный объем бака, который разделен мембраной («грушей») на воздушную и водяную камеры. Важно подобрать такой, чтобы он не занимал лишнего места, то есть, желательно, покомпактнее, и в то же время — делал эксплуатацию домашней системы водоснабжения по максимуму комфортной и экономной. Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора.

Предстоит последовательно решить две задачи, то есть будет предложено два калькулятора. К каждому прилагается краткое пояснение.

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

• Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Калькулятор расчета максимального расхода воды

Перейти к расчётам

Укажите запрашиваемые данные и нажмите кнопку «Рассчитать необходимую производительность насосной станции»

Укажите наличие и количество точек потребления воды

кухонная мойка

— нет

— одна

— две

умывальник

— нет

— один

— два

— три

ванна со смесителем и душем

— нет

— одна

— две

ванна с функцией гидромассажа (джакузи)

— нет

— одна

душевая кабинка обычная

— нет

— одна

душевая кабинка с расширенным набором функций

— нет

— одна

унитаз со сливным бачком

— нет

— один

— два

биде

— нет

— одно

— два

стиральная машина — автомат

— нет

— одна

посудомоечная машина

— нет

— одна

хозяйственный кран

— нет

— один

— два

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

• Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Какие показатели давления используются при регулировке насосной станции?

Управление насосной станцией возлагается на реле давления. А при его настройке должны использоваться значения давления, которые обеспечат максимально удобную безопасную для самой системы эксплуатацию. Как и по каким параметрам проводиться регулировка насосной станции – читайте в специальной публикации нашего портала.

• Наконец, необходимо будет указать максимальное количество включений насоса в течение часа. Такая рекомендация очень часто содержится в паспортных данных насосного оборудования. Если нет, то можно руководствоваться следующей рекомендацией:

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Калькулятор расчёта рекомендуемого объема гидроаккумулятора

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ОПТИМАЛЬНЫЙ ОБЪЕМ ГИДРОАККУМУЛЯТОРА»

Максимальный расход воды, л/мин

Предварительно создаваемое давление в воздушной камере бака, Pв. бар

НАСТРОЙКИ РЕЛЕ ДАВЛЕНИЯ

Верхняя граница (выключение насоса), Pmax. бар

Нижняя граница (пуск насоса), Pmin. бар

Рекомендуемая частота пуска насоса, раз в час

Пояснения по расчету

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday. ru.

Инженер.

Задать вопрос эксперту

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

1. 5
2. 4
3. 3
4. 2
5. 1

4

Расчёт объёмов гидроаккумуляторов — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

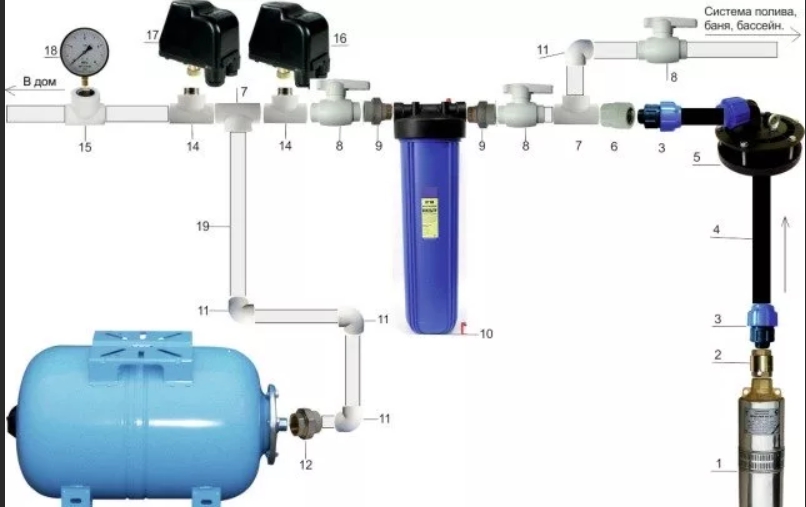

Гидроаккумуляторы применяются в различных системах водоснабжения. В данной работе рассмотрим методы их подбора для индивидуальной системы водоснабжения. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования, различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать и субъективные. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случится, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?
Для правильного расчёта параметров мы предлагаем методику подбора объёма гидроаккумулятора, в основу которой положен международный метод расчёта UNI 9182, разработанный итальянскими инженерами.
Начнем с того, что если в вашем доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с 24-литровым гидроаккумулятором. Смело покупайте её. Она оптимальна в тех случаях, когда рассматривается оборудование для небольшого дома (дачи) и при непостоянном использовании. Даже если в перспективе потребуется увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы водоснабжения еще один гидроаккумулятор объёмом 24 л. Если дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях вам достаточно гидроаккумулятора объёмом 50 л.
Методика расчёта предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ванными и другим оборудованием, потребляющим значительное количество воды, и состоит из нескольких пунктов
1. Следует определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек водоразразбора в вашем доме и укажите количество каждого вида оборудования.

Таблица 2 Частный дом

Таблица 3 Коммунальный дом

2. Заполните табл. 4. В её второй колонке представлены коэффициенты частоты использования каждого вида оборудования (Сх). В третьей колонке укажите количество устройств каждого вида оборудования в вашем доме (ni). В правой колонке таблицы умножьте значение Сх на ni. Сложив значения этой колонки, получите суммарный коэффициент потребления воды в вашем доме.
Суммарный коэффициент
Су =——————————

Таблица 4 Определение суммарного коэффициента Су

3. В зависимости от полученного значения суммарного коэффициента Су определите значение максимального расхода воды Qмакс, необходимого для вашего дома. Эти значения представлены в табл. 5.
Например, если у вас в доме туалет, душ, кран в раковине, кран на кухне (каждого устройства по одному), то коэффициент потребления

Су =3 + 2 + 6 + 2 = 13.

Ближайшее значение Су в табл. 5 равно 12. Этому значению соответствует максимальный расход воды для вашего дома: Qмакс = 36 л/мин.

4. Для определения объёма гидроаккумулятора надо решить, сколько раз в час допускается включение гидроаккумулятора при максимальной интенсивности потребления. Нормальным считается 10-15 раз. Обращаем внимание на то, что большое значение этого параметра (некоторые компании рекомендуют назначать этот параметр при максимальной интенсивности до 45 включений в час) приводит к частому нагружению мембраны гидроаккумулятора на растяжение-сжатие, а общее количество таких нагружений ограничено прочностью мембраны. Кроме того, если 45 включений в час, это значит, что насос работает до отключения всего около минуты. Обычно производительность бытовых насосов систем индивидуального водоснабжения небольшая, и за минуту просто невозможно заполнить правильно подобранный гидроаккумулятор. Наша рекомендация в назначении этого параметра — 10.
При проверке возможности использования уже существующего гидроаккумулятора в тех случаях, когда в доме добавляется новый источник потребления воды, этот параметр можно принять равным 15.
Требуется также назначить пороги срабатывания реле давления станции водоснабжения (Pмин и Pмакс). Нижний порог Pмин для двухэтажных домов обычно равен 1,5 бар, а верхний порог Рмакс — 3 бар. Тогда, для определения объёма гидроаккумулятора надо воспользоваться следующей формулой:

где V-полный объём гидроаккумулятора, л; Qмакс — максимальное значение потребного расхода воды, л/мин; а — количество пусков системы в час;
Pмин – нижний порог давления при включении насоса, бар;
Pмин — верхний порог давления при выключении насоса, бар; P0 – начальное давление газа в гидроаккумуляторе, бар.
Например, если Qмакс = 36 л/мин, а = 15, Pмин =1,8 бар, Pмакс = 3,0 бар,
Р0 = 1,5 бар, то полный объём гидроаккумулятора:

Ближайшим по габаритам является 150-литровый гидроаккумулятор.
Далее представим наши рекомендации по назначению порогов срабатывания реле давления систем водоснабжения индивидуального дома. Разница порогов срабатывания Рмакс — Рмин определяет величину объёма воды, выдаваемого гидроаккумулятором системы водоснабжения. Чем больше эта разница, тем эффективнее работа гидроаккумулятора, но мембрана в каждом цикле работы нагружается сильнее.
Значение Рмин (давление включения насоса) определяется исходя из значения гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота между самой нижней и самой верхней точек разбора в системе равна 10 м, то давление водяного столба — 10 м (1 бар).
Каким должно быть минимальное значение давления Рмин?
Давление воздуха в камере противодавления гидроаккумулятора должно быть больше или равно гидростатическому, то есть в нашем случае — 1 бар. Нижний порог срабатывания Рмин тогда должен быть несколько больше (на 0,2 бар) начального давления воздуха в гидроаккумуляторе.
Однако нам надо, чтобы система работала устойчиво. Самой критичной, с точки зрения стабильности работы, является наиболее высокая точка разбора (например, кран или душ на верхнем этаже). Кран работает нормально, если перепад давления в нем не менее 0,5 бар. Следовательно, давление должно быть 0,5 бар плюс значение гидростатического давления этой точки. Таким образом, минимальное значение давления газа в гидроаккумуляторе Р0 равно 0,5 бар плюс значение приведенного гидростатического давления в точке расположения гидроаккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения гидроаккумулятора). В нашем случае, если гидроаккумулятор расположен в низшей точке системы водоснабжения, минимальное значение газа в нем Р0 = 1 бар + 0,5 бар = 1,5 бар, а порог срабатывания (включения) насоса Рмин = 1,5 + 0,2=1,7 бар. Если гидроаккумулятор расположен в верхней точке системы, а датчик давления — в нижней, то давление газа в гидроаккумуляторе должно равняться 0,5 бар, а порог включения насоса -1,7 бар.
При назначении верхнего порога срабатывания системы автоматического водоснабжения Рмакс необходимо учитывать несколько моментов, в первую очередь — напорную характеристику насоса. Значение напора, создаваемого насосом и выраженное в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако при этом следует учитывать, что:
— в характеристиках насоса указаны максимальные параметры без учета гидравлических сопротивлений трубопроводов;
— напряжение электрической сети часто не соответствует номинальному значению 220 В, и реальные значения могут быть ниже;
— производители бытовых насосов часто указывают завышенные характеристики;
— при максимальных значениях напора расход насоса минимален и система будет заполняться очень долго;
— при длительной эксплуатации характеристики насоса уменьшаются.
Учитывая вышесказанное, мы рекомендуем назначать величину верхнего порога срабатывания на 30% ниже, чем максимальное значение напора вашего насоса. Однако первоначальным при определении верхнего порога срабатывания является высота вашего дома, вернее, высота системы водоснабжения дома. Величина верхнего порога срабатывания равна высоте системы водоснабжения (выраженной в метрах) плюс 20 м, и разделенная на 10. Вы получите давление, выраженное в барах.
В бытовых системах водоснабжения рекомендуемая разница между нижним и верхним порогами срабатывания — 1,0 — 1,5 бар. Эти значения наиболее приемлемы.
Таким образом, для определения верхнего порога давления включения насоса мы рекомендуем:
а) определить нижний порог давления включения насоса;
б) к полученному значению прибавить 1,5 бар;
в) полученное значение сравнить с напорными характеристиками насоса.
Оно должно быть на 30% ниже максимального значения напора вашего насоса. Таким образом, можно проверить правильность подбора насоса и гидроаккумулятора или возможность использования существующего при установке дополнительного оборудования, потребляющего воду.

Емкость гидроаккумулятора Калькулятор

👎

Формула

Перезагрузить

👍

Емкость гидроаккумулятора Решение

ШАГ 0: Сводка предварительных расчетов

ШАГ 1: Преобразование входных данных в базовую единицу

Интенсивность давления в гидроаккумуляторе: 420000 Ньютон на квадратный метр —> 420000 Паскаль (проверьте преобразование здесь)
Площадь поршня гидроаккумулятор: 0,0154 квадратных метра —> 0,0154 квадратных метра Преобразование не требуется
Ход или подъем гидроцилиндра: 5,85 метра —> 5,85 метра Преобразование не требуется

ШАГ 2: Вычислите формулу Блок

37837,8 Джоуль —> 0,0105105 Киловатт-час (Проверьте преобразование здесь)

< 13 Калькуляторы гидроаккумуляторов

Емкость гидроаккумулятора

Идти

Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе * Площадь ползуна гидроаккумулятора * Ход или подъем гидроцилиндра

Работа, выполненная в подъемном цилиндре гидроаккумулятора

Идти

Работа, выполненная в гидроцилиндре подъема = Интенсивность давления в гидроаккумуляторе * Площадь цилиндра гидроаккумулятора * Ход или подъем гидроцилиндра

Напор воды, подаваемой в гидроаккумулятор

Идти

Напор в гидроаккумуляторе = Интенсивность давления в гидроаккумуляторе/(Плотность воды*Ускорение под действием силы тяжести)

Общий вес, приходящийся на гидроцилиндр дифференциала, включая вес гидроцилиндра

Идти

Суммарная нагрузка на гидроаккумулятор дифференциала = Интенсивность давления в гидроаккумуляторе*Кольцевая площадь гидроаккумулятора дифференциала

Кольцевая зона дифференциального гидроаккумулятора

Идти

Кольцевая площадь дифференциального гидроаккумулятора = (pi/4)*((Внешний диаметр втулки^2)-(Диаметр ползуна^2))

92)

Суммарная энергия, запасенная в дифференциальном гидроаккумуляторе

Идти

Общая энергия в гидроаккумуляторе = Общий вес на дифференциальном гидроаккумуляторе * Ход или подъем гидроцилиндра

Общий вес поршня гидроаккумулятора

Идти

Общий вес на гидроаккумуляторе = Интенсивность давления в гидроаккумуляторе * Площадь поршня гидроаккумулятора

Емкость гидроаккумулятора при заданном объеме

Идти

Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе * Объем гидроаккумулятора

Расстояние, пройденное гидроцилиндром за секунду

Идти

Расстояние, пройденное гидроцилиндром за секунду = ход или подъем гидроцилиндра/время, затрачиваемое гидравлическим цилиндром на один ход

Длина хода в гидроаккумуляторе

Идти

Ход или подъем гидравлического цилиндра = объем гидроаккумулятора/площадь цилиндра гидроаккумулятора.

Объем гидроаккумулятора

Идти

Объем гидроаккумулятора = Площадь штока гидроаккумулятора * Ход или подъем гидравлического цилиндра

Работа обеспечивается гидроаккумулятором

Идти

Работа, выполненная подъемным цилиндром = Общий вес гидроаккумулятора * Ход или подъем гидроцилиндра.

Емкость гидроаккумулятора Formula

Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе * Площадь ползуна гидроаккумулятора * Ход или подъем гидроцилиндра

C = p*A _rha *L

Что такое гидроаккумуляторы?

Гидравлический аккумулятор — это устройство, используемое для хранения энергии жидкости под давлением и предоставления этой энергии (в качестве быстрого вторичного источника энергии) гидравлическим машинам, таким как прессы, подъемники и краны.

Как рассчитать емкость гидроаккумулятора?

Калькулятор емкости гидроаккумулятора использует Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе * Площадь ползуна гидроаккумулятора * Ход или подъем гидроцилиндра для расчета емкости гидроаккумулятора. Формула емкости гидроаккумулятора определяется как произведение силы давления и объема аккумулятора. Емкость гидроаккумулятора обозначается цифрой 9.0171 C символ.

Как рассчитать емкость гидроаккумулятора с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для Емкости гидроаккумулятора, введите Интенсивность давления в гидроаккумуляторе (p) , Площадь ползуна гидроаккумулятора (A _rha ) & Ход или подъем гидроцилиндра (L) и нажмите кнопку рассчитать. Вот как можно объяснить расчет емкости гидроаккумулятора с заданными входными значениями -> 0,01051 = 420000*0,0154*5,85 .

Часто задаваемые вопросы

Какова емкость гидроаккумулятора?

Формула Емкость гидроаккумулятора определяется как произведение напряженности давления на объем гидроаккумулятора и представляется как C = p*A _rha *L или Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе* Площадь ползуна гидроаккумулятора*Ход или подъем гидроцилиндра . Интенсивность давления в гидроаккумуляторе в точке определяется как интенсивность давления жидкости, подаваемой насосом в гидроаккумулятор. Площадь ползуна гидроаккумулятора определяется как площадь, охватываемая плунжером, в котором поршень или плунжер смещается под действием давления. жидкости & Ход или подъем гидроцилиндра — это диапазон движения поршня или штока гидроаккумулятора.

Как рассчитать Емкость гидроаккумулятора?

Емкость гидроаккумулятора по формуле определяется как произведение силы давления на объем гидроаккумулятора и рассчитывается по формуле Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе*Площадь цилиндра гидроаккумулятора*Ход или подъем гидроцилиндра . Чтобы рассчитать емкость гидроаккумулятора, вам необходимо Интенсивность давления в гидроаккумуляторе (p) , Площадь ползуна гидроаккумулятора (A _rha ) & Ход или подъем гидроцилиндра (L) . С помощью нашего инструмента вам необходимо ввести соответствующее значение для интенсивности давления в гидроаккумуляторе, площади поршня гидроаккумулятора и хода или подъема гидроцилиндра и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.

Сколько существует способов расчета емкости гидроаккумулятора?

В этой формуле емкость гидроаккумулятора использует интенсивность давления в гидроаккумуляторе, площадь поршня гидроаккумулятора и ход или подъем гидроцилиндра. Мы можем использовать 1 другой способ (способы) для расчета того же самого, который выглядит следующим образом:

• Емкость гидроаккумулятора = Интенсивность давления в гидроаккумуляторе * Объем гидроаккумулятора
