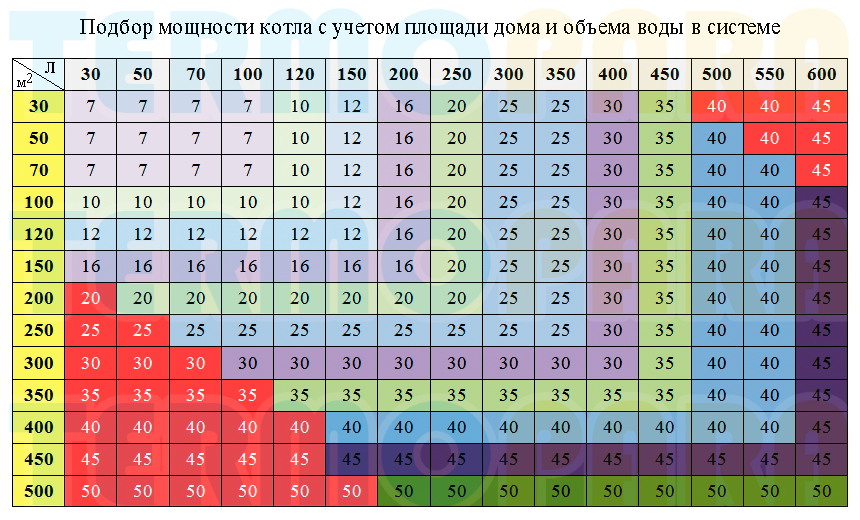

Объем системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу — 1 кВт = 15 л. Например: отопительная мощность для дома 44 кВт, тогда суммарный объем (емкость) системы отопления VL = 15 х 44 = 660 л. Расширение жидкости — 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С Если в системе в качестве теплоносителя используется этиленгликоль, то приблизительный расчет коэффициента расширения можно произвести по следующей формуле: 10% — 4% х 1,1 = 4,4% 20% — 4% х 1,2 = 4,8% и т.д. эффективность мембранного расширительного бака D = (PV — PS) / (PV + 1), где РV — максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар PS — давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)

Отапливаемая площадь дома составляет 400 м², высота системы 5м, необходимая отопительная мощность 44 кВт, тогда объем необходимого расширительного бака составит:
VL	= 44 x 15 = 660 л.
PV	= 2,5 бар; PS = 0,5 бар
D	= (2,5 — 0,5) / (2,5 + 1) = 0,57
V	= 660 x 0,04 / 0,57 = 46,2
Выбор: расширительный бак 50 литров Reflex NG 50, давление зарядки 0,5 бар

Расширительные баки для отопления — рассчёт объёма воды при нагревании

• Техподдержка
• Статьи
• Архив
• Расчет расширительного бака для отопления

Как известно, подавляющее большинство веществ в природе обладает свойством расширяться с повышением температуры. Соответствующей характеристикой служит коэффициент теплового расширения, отображающий изменение объема среды либо линейных размеров тела при нагреве на 1 °С в условиях постоянного давления (в первом случае говорят о коэффициенте теплового объемного, во втором – линейного расширения).

Рис. 1. Зависимость объема воды от температуры

Коэффициент температурного расширения воды

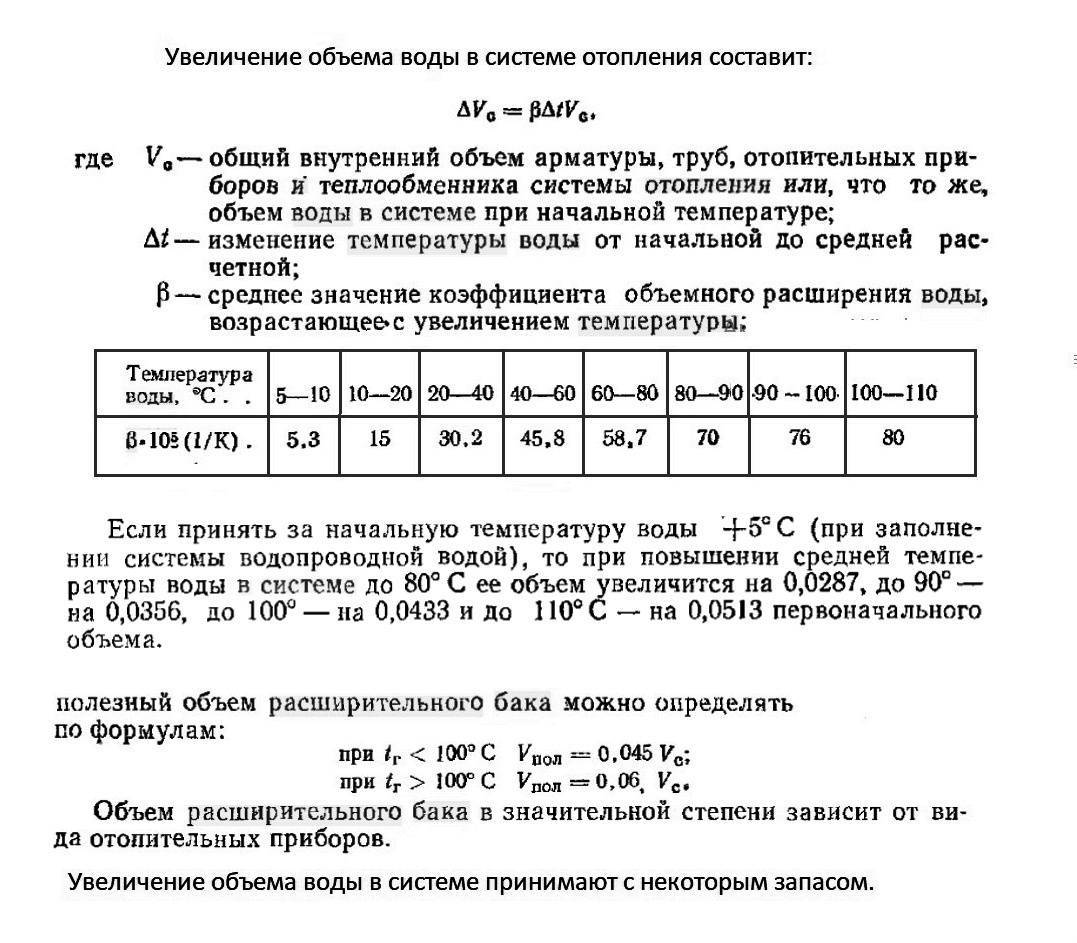

С увеличением температуры коэффициент объемного теплового расширения воды изменяется неравномерно (рис. 1): в диапазоне от 0 до 4 °С объем воды и вовсе уменьшается (эта особенность играет важную роль в природных водоемах), при дальнейшем нагреве значение коэффициента меняется так, как показано в табл. 1.

Таблица 1

Вот, что это означает на практике. Примерный объем воды в системе отопления индивидуального дома тепловой мощностью 30 кВт составляет 450 л (в ориентировочных расчетах допускается принять 15 л/кВт). В табл. 2 приведены расчеты, показывающие, что при нагреве с 5 до 80 °C увеличение этого объема составит порядка 13 л.

Таблица 2

Чтобы принять дополнительный объем жидкости, образующийся при ее нагревании, систему отопления оснащают расширительным баком (экспанзоматом). Раньше в этом качестве широко использовались открытые (с доступом атмосферного воздуха) резервуары, размещаемые в верхней точке системы – как правило, на чердаке дома. Такое решение, хотя применяется и сегодня, не соответствует современным требованиям к элементам отопительных систем, и предпочтение отдано мембранному расширительному баку: его можно устанавливать в любом месте дома (в том числе – непосредственно в котельной), в нем не происходит попадания кислорода в теплоноситель (т.е. исключается основной фактор коррозии оборудования), а рабочая жидкость не теряется из-за испарения.

Если в открытой системе отопления тепловое расширение воды приводит к увеличению ее объема с перемещением образующегося «излишка» в расширительный бак, то в замкнутом трубопроводе результатом окажется повышение давления.

Значение Δp прямо пропорционально коэффициенту теплового расширения и обратно пропорциональна коэффициенту объемного сжатия воды (зависит от давления, в диапазоне 1–25 бар – 49,51∙10^-11 Па, в гидравлических расчетах принимают равным 4,9 ∙10^-10 Па):

Δp = β_t • Δt / β_v, Па.

Представленные в табл. 3 результаты расчетов показывают, каким значительным является увеличение давления при нагреве воды на 75 °C в замкнутом трубопроводе – в разы выше давления разрушения полнобиметаллического радиатора, не говоря уже о других элементах отопительной системы. Поправка на деформацию труб и оборудования уменьшит это значение, но не изменит ситуации кардинально.

Таблица 3

Конструкция расширительных баков

Помимо обязательности расширительного бака, полученные цифры показывают важность его правильного подбора (при недостаточном объеме неизбежно разрушение мембраны), а также необходимость компенсации теплового расширения воды в замкнутом трубопроводе даже при относительно небольшом перепаде температур. Например, аварийная ситуация может возникнуть в системе холодного водоснабжения квартиры при самопроизвольном нагреве поступившей воды до комнатной температуры и закрытом кране на вводе.

Существуют две основные конструкции мембранных расширительных баков. Наиболее простая – с диафрагменной (лепестковой) мембраной, наглухо зафиксированной в месте соединения полукорпусов. Такие модели имеют меньшую стоимость и применяются достаточно широко, однако обладают недостатками, основные из которых – контакт теплоносителя с материалом корпуса и невозможность ремонта при повреждении мембраны. Баки второго типа оборудуется сменной мембраной – баллонной либо сферической, помещаемой в корпус через горловину с фланцем (рис. 2). Они ремонтопригодны, исключают коррозию металлических стенок от соприкосновения с рабочей средой, характеризуются более полным заполнением внутреннего пространства корпуса (полезный объем), чем экспанзоматы с диафрагменной мембраной.

Pис. 2. Конструкция расширительных баков со сменной мембранойVRV

Принцип работы у мембранных баков обоих типов одинаковый: внутренний объем резервуара разделен эластичной перегородкой на две полости – воздушную и водяную. При нагреве жидкости в системе и увеличении ее объема происходит заполнение водяной полости с растяжением мембраны и сжатием газа (воздуха или азота) в пространстве между ней и корпусом. При остывании теплоносителя имеют место обратные процессы – сжатие жидкости и мембраны, расширение газа.

Давление воздушной подушки настраивается таким образом, чтобы при неработающей системе отопления статическое давление теплоносителя в ней было компенсировано, и мембрана находилась в равновесном состоянии (подробнее читайте в статье о расчете и размещении мембранного бака). Обычно в продажу мембранные расширительные баки поступают с предварительно настроенным давлением в 1,5 бара. Для возможности регулирования и поддержания предварительного давления мембранный бак оснащают ниппелем.

Материалами для изготовления мембран в настоящее время служат различные эластомеры – натуральная каучуковая (используется при изготовлении баков для холодного водоснабжения) и синтетическая резина – бутиловая, стирол-бутадиеновая (SBR), нитрил-бутадиеновая (NBR), а также этилен-пропилен-диен-мономер (EPDM), хорошо зарекомендовавший себя в инженерных системах различного назначения. Мембраны из EPDM эластичны, термостойки, гигиеничны и долговечны (ресурс оценивается в 100 тыс. циклов динамического нагружения), поэтому широко применяются в баках для отопления и водоснабжения, включая питьевое. В нормально работающих системах отопления мембраны экспанзоматов не подвержены резким динамическим воздействиям (изменение объема теплоносителя происходит достаточно плавно), поэтому основными требования к ним являются термическая стойкость и долговечность. EPDM как нельзя лучше отвечает этим критериям.

Производство мембран расширительных баков нормируются европейским стандартом DIN 4807-3 «Расширительные емкости, мембраны из эластомеров для расширительных баков. Технические требования и испытания» (Expansion vessels; elastomer membranes; requirements and testing).

На рис. 3 показаны сменные мембраны из EPDM. Их крепление к фланцу бака осуществляется с помощью контрфланца с приваренным присоединительным штуцером и дырчатым рассекателем струи по центру. В случае порыва мембраны (если такое все же произошло) ее несложно извлечь, чтобы заменить на новую или отремонтировать (повреждение можно заклеить самостоятельно или обратиться в ближайший шиномонтаж для вулканизации).

Рис. 3. Сменные EPDM-мембраны для расширительных баков

Корпус мембранного расширительного бака, как правило, изготавливают из пластичной углеродистой стали методом холодной глубокой штамповки с последующей покраской эпоксидной эмалью. Внутреннюю поверхность экспанзоматов со сменной мембраной обычно не окрашивают, и чтобы исключить риск ее коррозии при выпадении конденсата, в воздушную полость на заводе закачивают химически нейтральный азот.

Как правило, вертикальные баки емкостью от 50 л оборудуют опорами-ножками для напольной установки. Модели меньшего объема (обычно – до 35 л включительно) подвешивают непосредственно на трубопровод или крепят к стене с помощью специальных кронштейнов (консолей).

В табл. 4 приведены характеристики мембранных расширительных баков VALTEC VRV.

Таблица 4. Технические характеристики расширительных баков VALTEC

Удобный монтаж экспанзоматов в системах мощностью до 44 кВт обеспечивает группа безопасности расширительного бака VT. 495 (рис. 4), представляющая собой полую стальную оцинкованную консоль с фланцем для крепления к стене и предустановленным комплектом сантехнических устройств из предохранительного клапана, автоматического воздухоотводчика и манометра. Имеются также два резьбовых патрубка – для подключения группы к системе и подсоединения расширительного бака. Габариты консольной группы безопасности позволяют подвешивать непосредственно к ней расширительные баки размером до 50 л включительно.

Рис. 4. Группа безопасности расширительного бака VT.495

Важным и полезным аксессуаром для расширительных баков систем отопления и ГВС является также разъемный сгон-отсекатель VT.538, позволяющий отсоединять мембранные баки от трубопровода без его опорожнения.
