Расчет четырехскатной крыши: параметры нагрузки, уклона, материала
- Как рассчитать четырехскатную крышу: размеры основания, уклона
- Проектирование и расчеты: делаем проект с помощью чертежа
- Особенности расчета нагрузки на стропильную систему
- Расчет вальмовой крыши: онлайн калькулятор
- результаты расчета шага стропил,
- сечения стропил,
- пролетов конструкции стропил,
- результаты анализа несущей способности фундамента и опор.
- тип стропил (висячие или наслонные).
- силы и скорости ветра в районе строящегося дома;
- интенсивности осадков;
- используемого кровельного материала.
- 5º–18º – рулонное покрытие,
- 14º–60º – кровельный металл, асбестоцементные листы;
- 30º–60º – черепичная.
- шаг стропил и их несущая способность,
- какие использовать стропила – наслонные или висячие,
- необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
- необходимость в наращивании длины стропил или сдваивании балки для их усиления и т.
д. - на прочность – стропила не должны сломаться;
- на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.
- объем материалов для кровли, тепло- и гидроизоляции,
- количество обрешетки,
- стропильную систему,
- уклон ската и другое.
- величина нахлестов;
- отходы при раскрое;
- величину свесов карниза и фронтонов.
Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.
Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой.
Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.
Как рассчитать четырехскатную крышу: размеры основания, уклона ↑
Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.
Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.
Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.
При этом должны быть учтены также следующие показатели:
Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели
Проектирование и расчеты: делаем проект с помощью чертежа ↑

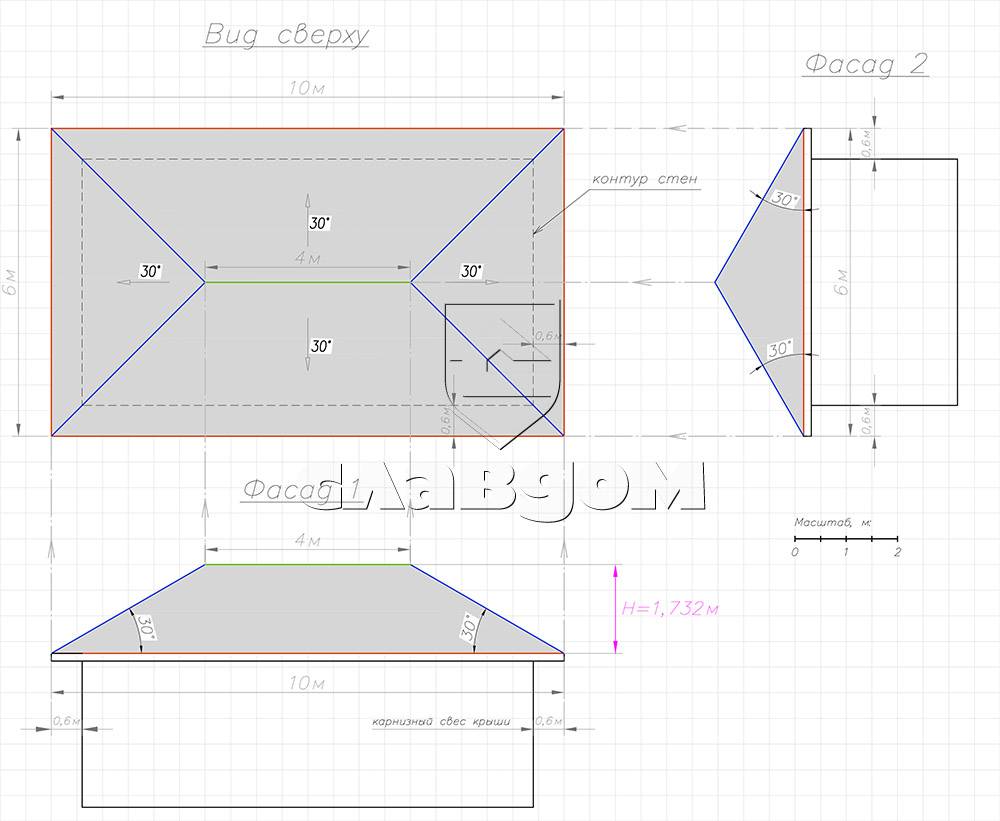

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.
Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.
В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.
В свою очередь, на основе угла наклона выбирают материал для кровли:
Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.
Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.
С помощью вычислений определяют также:
д.При проектировании стропильную систему рассчитывают:
Особенности расчета нагрузки на стропильную систему ↑
Стропильная система находится под воздействием постоянных и временных нагрузок.
К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.
Совет
Параметр расчета снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².
При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая.
Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.
Расчет вальмовой крыши: онлайн калькулятор ↑
Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.
Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .
Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:
Рассчитывая количество материала, помимо площади скатов, учитывается также:
Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.
© 2023 stylekrov.ru
Калькулятор крыши и расчета кровельных материалов
Устройство кровельной конструкции – важный этап проектирования и строительства дома. Расчёт крыши (выбор формы крыши и материалов для кровли) производится еще на стадии проектирования, так как от этого зависит вес крыши (и, значит, нагрузка на фундамент и толщина стен).
Как правильно рассчитать крышу? Как узнать, сколько кровельных материалов необходимо для крыши дома в зависимости от её формы? И сколько будут стоить эти материалы для разных вариантов крыши? Для этого существует удобный инструмент — калькулятор крыши и расчёта кровельных материалов, размещённый на сайте.
Калькулятор крыши и расчёта кровельных материалов (калькулятор крыши, калькулятор стоимости крыши, также калькулятор кровли) предназначен для расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, а также для определения стоимости выбранных материалов. Всё, что для этого необходимо – Выбрать тип крыши, выбрать материал кровли и ввести ваши размеры . Рассмотрим работу калькулятора пошагово.
Шаг 1 — выбор типа крыши
Расчёт крыши калькулятор начинает с выбора формы крыши. Калькулятор позволяет произвести расчёт кровли двухскатной, вальмовой, шатровой, мансардной и многоскатной форм крыш.
Шаг 1.2 -выбор материала
Калькулятор производит расчёт металлочерепицы и профнастила, используемых для кровли (металлочерепица «Монтеррей», «РЕТРО» и профнастил Т-18, Т-45). Вместе с выбором типа кровельного покрытия (металлочерепица или профнастил) калькулятор позволяет выбрать и вид полимерного покрытия – полиэстер PE или полиэстер матовый PEMA.
В качестве сопутствующих кровельных материалов калькулятор металлочерепицы на крышу использует коньки и ендовы.
Шаг 2 — указание размеров кровли
После выбора формы крыши и типа кровельного покрытия калькулятор предлагает ввести размеры кровли. Например, рассчитать крышу калькулятор двухскатной крыши предлагает вводом трёх параметров: длины ската, ширины одного ската, ширины второго ската. Расчёт кровли калькулятор четырёхскатной крыши (калькулятор вальмовой крыши) начинается после ввода пяти параметров, определяющих размеры крыши. Такой параметр как угол наклона крыши калькулятор в качестве исходных данных для расчёта не требует.
Кроме расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, калькулятор крыши онлайн определяет цену выбранных комплектующих за единицу (квадратный метр для покрытия, штука для сопутствующих материалов) по данным сайта.
Просчет стоимости кровли
Расчёт крыши онлайн калькулятор заканчивает подсчётом общей стоимости всех необходимых комплектующих. Калькулятор крыши и расчёта кровельных материалов – это простой калькулятор крыши дома.
Калькулятор работает в автоматическом режиме! Такие величины как калькулятор наклона крыши, калькулятор площади крыши, калькулятор угол крыши на экран не выводятся.
Калькулятор производит предварительные расчёты! Для получения более детальной информации связывайтесь с менеджерами по контактным данным на странице «Контакты».
| Пролет крыши: | фута | дюйма |
| Высота крыши: | фута | дюйма |
Уклон крыши = / 12¨ Калькулятор кровли – это инструмент который можно получить в Интернете для точного расчета материалов, необходимых для разработки новой крыши или ремонта старой крыши. Грубая мысль о форме крыши и информация об измерениях сделают свое дело, и владелец не должен быть профессионалом в области кровли, но чтобы получить правильную обратную связь, вы должны ввести некоторые фундаментальные правильные измерения, которые помогут кровельный калькулятор, чтобы предложить информацию о точной цене и материалах, необходимых для ремонта или создания новой крыши. Об измерении вашего кровельного калькулятора Чтобы правильно измерить крышу с помощью кровельного калькулятора, вам необходимо знать основные сведения о форме крыши. Измерить плоский пуф просто, но для наклонной крыши необходимо измерить уклон, который называется уклоном, и расстояние между центрами крыши до внешней отделки, известное как прогон.
Но не беспокойтесь, если вы слабы в математике, это не большая проблема, так как в Интернете есть множество веб-сайтов, которые действуют как калькуляторы кровли, и измерения выполняются ими автоматически путем ввода некоторых основных сведений о ваша крыша, которую можно получить из стратегии вашей крыши. Калькулятор кровли также можно использовать для оценки точного количества краски или покрытия, необходимого для крыши. Похожие статьиКнопка «Вернуться к началу» | ||
Нет никакой потери времени, поскольку владельцам больше не нужно лично встречаться с профессиональным подрядчиком, чтобы помочь им измерить характеристики крыши своего дома.
Этот инструмент Roofing Calculator чрезвычайно полезен, поскольку он экономит время и деньги. Вам не нужно искать специалистов по кровле и использовать их решения, чтобы получить точные размеры крыши и узнать точное количество материалов, необходимых для крыши. Калькулятор кровли предоставляет всю информацию, и владелец может сделать это в режиме онлайн.
Лучший способ получить точные измерения, не поднимаясь по лестнице с измерительным устройством, — это произвести расчет в соответствии с измерениями, указанными в чертеже. Архитектурно-строительная компания «АрхиЛайн Деревянные Дома – Дома для Здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, профилированного бруса и клееного бруса. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ПЛАТЕЖАХ ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерланды, ОАЭ, Польша, Россия, Франция. больше Энергоэффективный, утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2 Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет дополнительного утепления стены, с помощью каменной ваты «Rockwool» толщиной 100 мм. … еще Строительство деревянного здания из клееного бруса в Дубае, ОАЭ Здание инновационного центра из клееного бруса производства Archiline расположено в научно-исследовательском парке Шарджи, что станет площадкой для развития высоких технологии в ОАЭ. подробнее Навес деревянный на дом, дачу, машину Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит ландшафт своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или … еще Дом деревянный «Мираж» из профилированного клееного бруса 99м2
