Расчет теплого пола водяного калькулятор онлайн
Пол с водяным отоплением может использоваться как главный источник тепла в доме, так и как дополнительный.
Однако следует учитывать, что теплый пол в качестве основного источника отопления может применяться лишь тогда, когда площадь обогрева будет более 70% по отношению к общей площади помещения.
В зависимости от схемы, по которой теплый пол будет работать, производится его расчет. Например, будет ли он для большего комфорта только немного подогревать поверхность, или он должен обеспечить теплом все помещение? Второй вариант требует, чтобы наряду с устройством более сложной конструкции пола система его настройки была очень надежной.
Однако независимо от выбранного вами варианта отопления к расчету водяного теплого пола нужно подходить очень тщательно. Потому что, если на этапе проектирования вы допустите ошибку, она дорого обойдется. Для ее исправления придется вскрывать стяжку, что, соответственно, приведет к демонтажу напольного покрытия, повреждению внутренней отделки помещения и другим неприятностям.
К тому же, на это уйдет много времени и денежных средств.
На что необходимо обратить внимание при составлении проекта водяного теплого пола?
Непременно должно быть учтено:
– какой площади отапливаемое здание и какая его конфигурация;
– размеры и виды остекления;
– структура стен и материалы, из которых они выполнены;
– размещение коллекторов;
– применяемое напольное покрытие;
– площадь дверей;
– как расположен тепловой генератор и какого он вида.
Определите температурный режим, оптимальный для вашего проживания в этом помещении.
Если вы учтете все эти данные, водяной пол обеспечит вам комфортное проживание в доме и будет надежным.
С большой точностью все вычисления можно сделать, воспользовавшись онлайн-калькулятором. За основу работы специальной программы взят метод коэффициентов, в соответствии с которым берутся эталонные расчеты теплых полов. Они изменяются в зависимости от вносимых данных (шага трубы, типа, высоты стяжки и т.
д.).
Шаг трубы, м.
0.050.10.150.20.250.30.35
Труба
Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие
ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Как рассчитать теплый водяной пол
Для большинства загородных домов, дач и домовладений в частном секторе одним из удобных и эффективных способов отопления является теплый пол. Технология оказалась настолько удобна и практична, что с каждым днем растет число сторонников этой системы отопления. Основная причина такой популярности – простота конструкции, высокая эффективность и не настолько сложный монтаж, как кажется на первый взгляд.
Правильно сделанный расчет позволит добиться не только эффективной работы подобной системы обогрева жилых помещений, но и позволит вам надолго забыть о хлопотах, связанных с эксплуатацией самой конструкции.
Имея поверхностные инженерные познания и навыки можно воспользоваться для расчетов калькулятором, который за вас все сделает сам, выдав окончательные технологические параметры. Постараемся найти ответ на вопрос, как рассчитать самостоятельно теплый водяной пол для своей квартиры, дома или санузла, не прибегая к услугам профессионалов. Какие для этого используются методики?
Особенности системы отопления теплый пол. Значение расчетов
Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Каким образом сделать подобную систему отопления, если вас интересует только сезонный обогрев и на ограниченном пространстве? Эти и многие другие вопросы приходится решать обывателям, когда речь заходит о реализации желания сделать у себя дома эффективное и качественное отопление.
Начнем с того, что напольное отопление в корне отличается от традиционного радиаторного способа обогрева. Тепло в данном случае равномерно распределяется по всему внутреннему пространству помещения, подымаясь теплыми воздушными потоками от пола к потолку. Воздух в помещении прогревается практически равномерно. Такая схема обогрева может использовать в качестве основного варианта отопления или быть в качестве вспомогательного, второстепенного источника тепла в доме.
К примеру: очень актуально отопление по схеме «теплый пол» для ванных комнат, помещений в которых проживают и находятся маленькие дети.
На заметку: разница температуры воздуха у пола и под потолком составляет не более 2-40С. В помещении, отапливаемом теплыми полами, отсутствуют холодные углы.
Еще на стадии проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка, допущенная в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недочетов.
В чем особенность методики расчета. Что лучше, считать вручную или использовать калькулятор
Технологические расчеты на стадии проектирования позволяют не только получить представление о том, как будет вести себя в действии система отопления, но и дадут вам реальное представление о том, с чем вам придется столкнуться. Можно заранее подсчитать количество расходного материала, получить готовую схему отопления. Подсчеты делаются вручную или на калькуляторе, которым можно воспользоваться прямо сейчас.
Если вы определились в принципе, водный теплый пол станет для вас основным источником тепла в доме, точность расчетов в данной ситуации должна быть идеальной. Почему?
Все дело в том, что такой выбор ставит перед вами массу нюансов, включая подготовку нормативных документов, а так же подбор необходимых для монтажа материалов. Здесь ставки очень высоки. От правильности расчетов зависит ваш комфорт в доме и благосостояние, поэтому проект и все гидравлические и тепловые расчеты лучше доверить специализированной компании.
*
Второй вариант, когда теплый пол для вас является вспомогательным вариантом, выглядит гораздо проще и привлекательнее. Рассчитать такую конструкцию можно самостоятельно, используя собственные знания, советы профессионалов или взяв на вооружение онлайн калькулятор. При вводе данных для автоматического расчета учитывается масса нюансов. Следует ввести данные об этажности здания, о типе и площади жилого помещения. Нередко требуется другая техническая информация и другие технологические параметры.
На чем базируется методика расчетов вручную
Первый и основной аспект, на котором надо сосредоточить внимание: схема вашей системы отопления. Обычно водный пол – это трубопровод, уложенный особым способом на пол и покрытый сверху стяжкой или наборной конструкцией, поэтому в большинстве случаев ваша схема будет иметь следующий вид:
- теплоизоляционный слой;
- нагревательный водяной контур;
- коллектор;
- набор запорной арматуры, включающий входные и выходные вентили, кран подачи водопроводной воды и спускной клапан;
- фитинги, крепежные элементы, используемые при монтаже конструкции.
После того, как вы имеет представление о том, какая должна быть схема теплого водяного пола в вашем доме, берутся в расчет технологические параметры. Сюда следует отнести:
- площадь отапливаемого помещения;
- оптимальный температурный режим в помещении;
- масштабы тепловых потерь в жилом помещении;
- тип напольного покрытия.
На заметку: тем, кто собирается оборудовать в своей квартире теплый пол, необходимо учесть второстепенные факторы. Сюда относятся степень остекления квартиры, уровень теплоизоляции помещений, толщина стяжки и высота потолков. Без учета этих данных ваша система отопления будет не до конца просчитанной. В дальнейшем, уже в процессе обогрева помещения вы можете столкнуться с рядом вопросов, которые потребуют от вас дополнительных сил и затрат, связанных с устранением проблемы.
Здесь уместно будет отметить следующий аспект. Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски.
Древесины имеет слабую теплопроводность, в отличие от бетонной стяжки и кафеля, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью.
Как самостоятельно рассчитываются отдельные элементы отопительной системы
Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.
Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.
Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.
Важно! Ваша схема расположения водяного контура пригодится вам или другим обитателем жилья при проведении капитального ремонта. Отсутствие информации о том, как расположен трубопровод отопительной системы, может привести к непреднамеренному обрыву водяной трубы.
*
Перед тем как составлять схему расположения трубопровода во всех помещениях, обратите внимание на шаг, с которым будет осуществляться монтаж водяного контура и диаметр трубы. данные станут определяющими для достижения максимально возможно КПД вашей системы отопления.
Важно помнить! Эффективная площадь обогрева при использовании теплого пола не должна превышать 20 м2. Большие помещения нуждаются в укладке двух и более водяных контуров, каждый из которых будет иметь свой отдельный вход и выход. Для большей эффективности работы отопительной системы допустимая длина водяного контура не должна превышать 100 метров.
Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:
- при шаге 15 см – полезная площадь не должна превышать 12 кв. метров;
- при шаге 20 см – не более 16 м2;
- при шаге 25 см — не более 20 м2;
- шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м2.
Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.
По мнению экспертов, указанную площадь лучше заведомо уменьшить на 1,5-2 кв. метра, если длина трубы от места подключения превышает 15 м. Разбивая водяной контур на отельные участки, старайтесь сделать их примерно одинаковыми. В крайнем случае, допускается превышение длины одного контура над другим на 20-30%, не более.

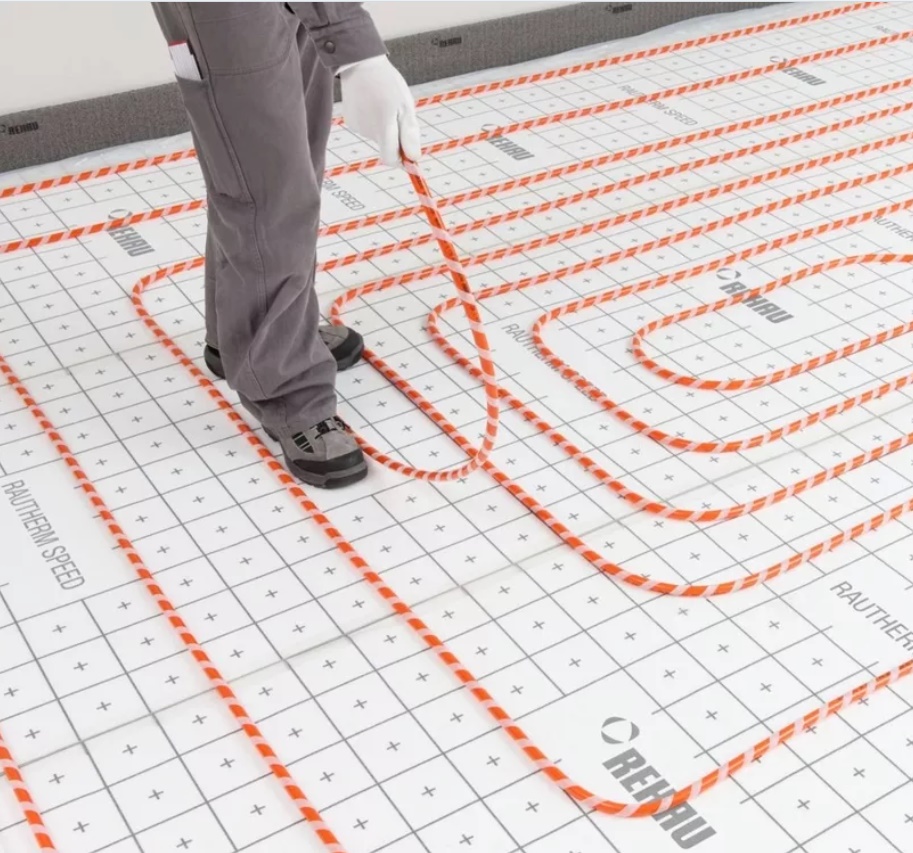

Как подсчитать шаг водяной трубы и ее длину
*
Одним из важных элементов при монтаже водяных полов является шаг трубы. Водяной отопительный контур укладывается только на основании проектных данных и с учетом сделанных расчетов. Здесь срабатывают четкие правила и стандарты:
- краевые зоны – шаг равен 10 см;
- остальные зоны шаг трубы варьируется с разностью в 5 см, т.е. другими словами 15, 20 и 25 см. Но не более 30 см.
Наибольшие тепловые потери происходят в местах расположения окон и дверей.
Труба, которая укладывается на пол, должны располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Определиться заранее, какой шаг будет лучше в каждом конкретной случае, можно только имея под рукой трубу. Ее диаметр и тип материала является в данном случае ключевым.
Для справки: ограничения связанны с особенностью восприятия человеческой ступни тепла, исходящего от пола. Чем больше шаг трубы, тем больше ощущаемая разница температуру на участках пола.
Длина отопительной водяного контура рассчитывается по простой формуле: L = S/N х 1,1
S – это площадь помещения, в котором предполагается уложить трубопровод;
N – это шаг при монтаже трубы;
1,1 – это запас трубы с учетом поворотов.
Получив результат, добавьте к нему 2 метра трубы, необходимые на подводку водяного контура к коллектору, на подключение подачи и обратки.
Например: рассчитываем длину трубы для комнаты в 12 м2.
Расстояние от коллектора до теплого пола у нас составляет 7 метров. Шаг. Трубы, используемый в данном случае составляет 15 см. В итоге получаем: 12 / 0,15 х 1,1 + (7 х 2) = 102 м.В итоге
В заключении можно сказать о том, что каждый технический нюанс, параметр является важным для точности расчетов. Перед тем как приступать к закупке оборудования и расходных материалов, сделайте нехитрые расчеты. Это можно сделать вручную, самостоятельно или прибегнув к помощи электронного калькулятора.
Важно для себя усвоить простую истину, какой теплый пол вам нужен, как основная система отопления или как вспомогательное средство обогрева. Берите во внимание мощность источника тепла, площадь помещений, необходимые температурные параметры. Все перечисленные данные и другие, технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые вы сможете опираться при монтаже теплого пола у себя дома.
Расчет теплого водяного пола: программа калькулятор
Теплый пол .
.. Водяной
Водяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.
По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок. Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.
к содержанию ↑
Что необходимо учесть при расчетах
Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.
Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!
Чтобы создать такой план потребуется знать такую информацию:
- Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
- Остекление выполнено из стеклопакетов или профиля.
- Средняя температура местности проживания в зимний период.
- Имеется ли дополнительный или альтернативный источник тепла.
Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С. Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.
Видео об изготовлении схемы теплого пола:
Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:
- Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
- Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.
Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.
к содержанию ↑
Важные условия для продуктивной работы водяного обогрева пола
Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:
- Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
- Разница греющих труб не должна превышать 15 м.
- Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.
Уже с этой информацией можно выполнить необходимые расчеты.
к содержанию ↑
Два метода расчета теплого водяного пола
Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.
В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.
Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.
Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.
Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:
- Этаж.
- Площадь в м2.
- Толщина стяжки.
Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.
Видео расчета теплых полов программой:
Остались вопросы?
Система теплых полов — как рассчитать требуемую кВт?
1. Температура подаваемой и обратной воды в системе напольного отопления должна определяться расчетным путем, температура подаваемой воды не должна превышать 60 ° C, температура подаваемой воды в гражданские здания должна составлять от 35 ℃ до 50 ℃, разница температур не должна превышают 10 ℃.
2. Средняя температура поверхности земли (℃)
| Площадь | Подходящий диапазон (℃) | Верхний предел (℃) |
| Люди всегда находятся в зоне | 24-26 | 28 |
| Зона временного проживания людей | 28-30 | 32 |
| Зона временного проживания людей | 35-40 | 42 |
3.Толщина изоляционного слоя пенополистирола.
| Тип пола | Толщина изоляционного материала (мм) |
| Изоляционный слой на полу между этажами | 20 |
| Теплоизоляция пола, прилегающего к грунту или неотапливаемых помещениях | 30 |
| Теплоизоляция пола, прилегающего к наружному воздуху | 40 |
4. При расчете тепловой нагрузки комплексной системы напольного отопления, расчетная температура в помещении должна быть на 2 ° C ниже расчетной температуры в помещении для конвективная система отопления, или от 90% до 99% общей тепловой нагрузки, рассчитанной по системе конвективного отопления.
5. Тепловую нагрузку локальной системы теплого пола можно определить, умножив тепловую нагрузку, рассчитанную из общего лучистого отопления всего помещения, на отношение площади площади к площади помещения и дополнительной коэффициенты, указанные в следующей таблице.
| Отношение площади обогрева к общей площади помещения | 0,55 | 0,4 | 0,25 |
| Дополнительный коэффициент | 1.3 | 1,35 | 1,5 |
6. Для помещений с глубиной более 6 м рекомендуется отвести 6 м от внешней стены в качестве граничной зоны для расчета тепловой нагрузки и прокладки трубопроводов отдельно.
7. На земле здания, где проложены трубы отопления, потери тепла грунта не должны рассчитываться.
8. При расчете тепловой нагрузки системы «теплый пол» не нужно учитывать прибавку по высоте.
9. При расчете тепловой нагрузки системы теплого пола с домашним счетчиком тепла необходимо учитывать такие факторы, как прерывистый нагрев и передача тепла между домами.
Используйте метод таблицы, чтобы определить расстояние между трубами теплого пола:
Теплоотдача Qr и потери тепла вниз Qs на единицу площади заземления трубы PE-X (Вт /)
Внешний диаметр трубы составляет 20 мм, толщина слоя заполнения составляет 50 мм, толщина изоляционного слоя из пенополистирола составляет 20 мм, а разница температур между подающей и возвратной водой составляет 10 ℃ (цементный или керамический пол, тепловое сопротивление R = 0.02 (.k / w))
| Средняя температура воды | Внутренняя температура | Расстояние между трубками отопления (мм) | |||||||||
| 300 | 250 | 200 | 150 | 100 | |||||||
| ℃ | ℃ | Qr | Qs | Qr | Qs | Qr | Qs | Qr | Qs | Qr | Qs |
| 35 | 16 | 84,7 | 23.8 | 92,5 | 24 | 100。5 | 24,6 | 108,9 | 24,8 | 116,6 | 24,8 |
| 18 | 76,4 | 21,7 | 83,3 | 22 | 90,4 | 22,6 | 97,9 | 22,7 | 104,7 | 22,7 | |
| 20 | 68 | 19,9 | 74 | 20,2 | 80,4 | 20,5 | 87.1 | 20,5 | 93,1 | 20,5 | |
| 40 | 16 | 108 | 29,7 | 118,1 | 29,8 | 128,7 | 30,5 | 139,6 | 30,8 | 149,7 | |
| 18 | 99,5 | 27,4 | 108,7 | 27,9 | 118,4 | 28,5 | 128,4 | 28,7 | 137,6 | 28,7 | |
| 20 | 91 | 25.4 | 99,4 | 25,7 | 108,1 | 26,5 | 117,3 | 26,7 | 125,6 | 26,7 | |
| 45 | 16 | 131,8 | 35,5 | 144,4 | 35,5 | 157,5 | 36,5 | 171,2 | 36,8 | 183,9 | 36,8 |
| 18 | 123,3 | 33,2 | 134,8 | 33,9 | 17 | 34.5 | 159,8 | 34,8 | 171,6 | 34,8 | |
| 20 | 144,5 | 31,7 | 125,3 | 32 | 136,6 | 32,4 | 148,5 | 32,7 | 159,3 | ||
Теплоотдача Qr и потери тепла при нисходящей теплопередаче Qs на единицу площади заземления трубы PE-X (Вт /).
Внешний диаметр трубы составляет 20 мм, толщина слоя заполнения 50 мм, толщина изоляционного слоя пенополистирола составляет 20 мм, а разница температур между подающей и обратной водой составляет 10 ℃ (деревянный пол, термостойкость R = 0.1 (.k / w))
| Средняя температура воды | Внутренняя температура | Расстояние между трубками отопления (мм) | |||||||||
| 300 | 250 | 200 | 150 | 100 | |||||||
| ℃ | ℃ | Qr | Qs | Qr | Qs | Qr | Qs | Qr | Qs | Qr | Qs |
| 35 | 16 | 64,2 | 24.4 | 66,0 | 24,6 | 69,6 | 25,0 | 73,1 | 25,5 | 76,2 | 26,1 |
| 18 | 56,3 | 22,3 | 59,6 | 22,5 | 62,8 | 22,9 | 23,3 | 68,7 | 23,9 | ||
| 20 | 50,3 | 20,1 | 53,1 | 20,5 | 56,0 | 20,7 | 58.8 | 21,1 | 61,3 | 21,6 | |
| 40 | 16 | 79,1 | 30,2 | 83,7 | 20,7 | 88,4 | 31,2 | 92,8 | 31,9 | 96,9 | 32,5 |
| 18 | 72,9 | 28,3 | 77,2 | 28,6 | 81,5 | 31,2 | 92,8 | 31,9 | 96,9 | 32,5 | |
| 20 | 66.8 | 26,3 | 70,7 | 26,5 | 74,6 | 26,9 | 78,3 | 27,4 | 81,7 | 28,1 | |
| 45 | 16 | 96,0 | 36,4 | 101,8 | 36,9 | 37,5 | 112,9 | 38,2 | 117,9 | 39,1 | |
| 18 | 89,8 | 34,1 | 95,1 | 34,8 | 100.5 | 35,3 | 105,6 | 36,0 | 110,2 | 36,8 | |
| 20 | 83,6 | 32,2 | 88,6 | 32,7 | 93,5 | 33,1 | 98,2 | 33,8 | 102,6 | 34,5 | |
Расчетное проектирование отопления:
| Тип здания | Рекомендуемые данные по теплопроводу, кВт | |
| Мероприятия по изоляции отсутствуют | Меры по изоляции приняты | |
| Жилые помещения | 58-64 | 40-45 |
| Комплексная жилая площадь | 60-68 | 45-55 |
| Школа, офис | 60-68 | 50-70 |
| Больницы, детские сады | 65-80 | 55-70 |
| Гостиница | 60-70 | 50-60 |
| 65-80 | 55-70 | |
| Столовая | 115-140 | 100-130 |
| Театры, выставочные залы | 95-115 | 80-105 |
| Аудитория | 115-165 | 100-150 |
Примечания:
1.На этапе проектирования плана, при отсутствии исходных данных, тепловая нагрузка может быть оценена по тепловому индексу. Если позволяют условия, расчет нагрузки следует проводить по помещению и по каждому пункту.
2. Тепловой индекс используется в одном помещении, и погрешность может быть большой.
3. Таблица основана на непрерывном нагреве, индекс периодического нагрева = индекс непрерывного нагрева × 24 часа нагрева в сутки.
Отопление
Системы отопления — мощность и конструкция котлов, трубопроводов, теплообменников, систем расширения и др.
Системы воздушного отопления
Использование воздуха для обогрева зданий — диаграмма повышения температуры
ASME — Международный код котлов и сосудов высокого давления
Международный кодекс по котлам и сосудам высокого давления устанавливает правила безопасности, регулирующие проектирование, изготовление и инспекцию котлов и сосудов высокого давления, а также компонентов атомных электростанций во время строительства
Элементы здания — тепловые потери и тепловое сопротивление
Термическое сопротивление в обычных зданиях элементы — такие как стены, пол и крыши над и под землей
Размер дымохода и камина
Дымоходы и камины для каминов и печей, работающих на древесине или угле в качестве топлива
Классификация котлов
Классификация котлов в соответствии с ASME Boil Ер и код сосуда под давлением
Классификация угля
Классификация угля на основе летучих веществ и кулинарной способности чистого материала
Классификация газойля
Классификация газойля на основе BS 2869 — Технические условия на жидкое топливо для сельского хозяйства, быта и промышленные двигатели и котлы
Классификация систем водяного отопления
Системы водяного отопления можно классифицировать по температуре и давлению
Сжигание древесины — теплотворная способность
Дрова и тепловая ценность сжигания древесины — для таких пород, как сосна , Вяз, гикори и др.
Конвективный поток воздуха от одного источника тепла
Рассчитайте вертикальный воздушный поток и скорость воздуха, создаваемые одним источником тепла
Конвективный поток воздуха от типичных источников тепла
Конвективный поток воздуха от обычных источников тепла — например, люди, компьютеры, радиаторы и т. д.
Конвективная теплопередача — скорость воздуха и объем воздушного потока
Горячая или холодная вертикальная поверхность генерирует вертикальный воздушный поток — вычислитель скорости и объемного расхода воздуха
Медные трубы — теплопроводность
Теплопроводность горячей воды для медных труб L
Проектирование систем водяного отопления
Самотечных и принудительных систем отопления
Централизованное теплоснабжение — температура и теплоемкость
Температура воды и теплопроизводительность
Dowtherm A
Физические свойства Dowtherm A
Метод эквивалентной длины — расчет Незначительная потеря давления в трубопроводных системах
Падение давления в трубопроводных системах при использовании метода эквивалентной длины трубы
Фитинги и незначительная потеря давления
Незначительная потеря давления для фитингов в трубопроводных системах обогрева
Коэффициенты теплопередачи жидкости — Тепл. чейнджер Комбинации поверхностей
Средние общие коэффициенты теплопередачи для некоторых распространенных жидкостей и комбинаций поверхностей, таких как вода в воздух, вода в воду, воздух в воздух, пар в воду и др.
Системы гравитационного нагрева
Разница в плотности горячей и холодной воды — циркулирующая сила в самоциркуляционных системах отопления
Тепличные трубы — Тепловыделение
Потери тепла в трубах пара и горячей воды — обычно используются в теплицах
Температуры в теплицах
Типичные температуры в теплицах
Теплицы — тепло, необходимое для поддержания температуры
Тепло, необходимое для поддержания температуры теплицы
Тепловыделение от труб, погруженных в масло или жир
Теплоотдача от труб водяного или парового отопления, погруженных в масло или жир — принудительная и естественная циркуляция
Тепловыделение от труб, погруженных в воду
Тепловыделение от труб водяного или водяного отопления, погруженных в воду с принудительной (принудительной) или естественной циркуляцией
Тепловыделение от радиаторов
Рассчитать тепловыделение от колонных и панельных радиаторов
Тепловыделение от радиаторов и нагревательных панелей
Тепловыделение от радиатор и нагревательные панели зависят от разницы температур между радиатором и окружающим воздухом
Потери тепла от зданий
Общие потери тепла от зданий — передача, вентиляция и инфильтрация
Потери тепла от резервуаров, заполненных маслом
Потери тепла от изолированного и неизолированного, закрытые и открытые обогреваемые резервуары для масла
Тепловые потери из маслонаполненных резервуаров и трубопроводов
Тепловые потери из изолированных и неизолированных закрытых и открытых резервуаров и трубопроводов
Тепловые потери из резервуаров с открытой водой
Из-за потерь тепла на испарение из открытых вода резервуар в качестве плавательного бассейна может быть значительным
Тепловые насосы — рейтинги производительности и эффективности
Оценка производительности и эффективности тепловых насосов
Тепло, работа и энергия
Учебное пособие по теплу, работе и энергии — основы как удельная теплоемкость
Отопление Производительность — паровые радиаторы и конвекторы
Паровые радиаторы и паровые конвекторы — теплопроизводительность и температурные коэффициенты
Расходы систем отопления
Расчет расхода систем отопления
Скорости циркуляции водогрейного котла
Мощность котла и расход воды — британская система мер и система СИ -бл.
Система водяного отопления — Процедура проектирования
Процедура проектирования системы водяного отопления — потери тепла, мощность котла, нагревательные блоки и др.
Система водяного отопления — Температура подачи vs.Наружная температура
Сезонное влияние на температуру подачи в системах водяного отопления
Системы водяного отопления — стальные трубы Номинальная диаграмма потери давления
Стальные трубы в системах водяного отопления — номограмма потери давления
Схема HVAC — интерактивный инструмент для рисования
Чертеж Диаграммы HVAC — онлайн с помощью инструмента для рисования Google Drive
Внутренний дизайн Климатические условия для промышленных продуктов и производственных процессов
Рекомендуемые температура и влажность в помещении для некоторых распространенных промышленных продуктов и производственных процессов
Расчетные температуры в помещении
Рекомендуемые температуры в помещении летом и зимой
Относительная влажность в помещении в зависимости от наружной температуры и относительной влажности
Относительная влажность в помещении в зависимости от наружной температуры и относительной влажности
Проникновение — потеря тепла из зданий
Расчетное проникновение потери тепла в зданиях
Освещение и силовые установки
Освещение силовых установок в обычных типах зданий и помещений
Онлайн-проектирование систем водяного отопления — британские единицы
Инструмент онлайн-проектирования для систем водяного отопления
Онлайн-дизайн горячих Системы водяного отопления — метрические единицы
Инструмент онлайн-проектирования для систем водяного отопления
Температура наружного воздуха и температура нагрева горячей воды
Адаптация температуры нагрева горячей воды к температуре наружного воздуха позволяет регулирующим клапанам работать в диапазоне расчетов
Наружная температура и относительная Влажность — зимние и летние условия в США
Расчетная температура и относительная влажность летом и зимой на открытом воздухе в штатах и городах США
Сопротивление и эквивалентная длина фитингов в системах горячего водоснабжения
Эквивалентная длина фитингов, таких как изгибы, возвратные линии, тройники и т. Д. lves в системах водяного отопления — эквивалентная длина в футах и метрах
Вместимость предохранительных клапанов
Максимальная пропускная способность предохранительных клапанов свободного сброса воздуха
Стандарты предохранительных клапанов
Обзор международных стандартов предохранительных клапанов.Наиболее часто используемые стандарты в Германии, Великобритании, США, Франции, Японии, Австралии и Европе
Предохранительные клапаны в системах отопления
Предохранительные клапаны с котлами 275 до 1500 кВт
Определение размеров расширительных баков для горячей воды
Расширение горячей воды объем в открытых, закрытых и мембранных баках
Размер закрытых расширительных баков
Размер низкотемпературных закрытых расширительных баков
Размер мембранных расширительных баков
Размеры низкотемпературных расширительных баков — рассчитать объем бака и приемный объем
Размеры Плавательный Обогреватели для бассейнов
Расчет обогревателей для открытых бассейнов
Системы снеготаяния
Расчет размеров систем снеготаяния — вода и антифриз
Удельная теплоемкость пищевых продуктов и пищевых продуктов
Удельная теплоемкость обычных пищевых продуктов, таких как яблоки, окунь, говядина, свинина и т. многие другие
Sta стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость органических веществ
Стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость сведены в таблицу для более чем ста органических веществ.
Статическое давление в системе HVAC
Статическое давление требуется в системе HVAC для поддержания воды на самом высоком уровне в системе
Потери тепла при передаче через элементы здания
Потери тепла через общие элементы здания из-за передачи, R-значения и U-значения — британские единицы и единицы СИ
Единицы тепла —
БТЕ, калории и джоуль
Наиболее распространенными единицами тепла являются БТЕ — британские тепловые единицы, калории и джоуль
Объемные — или Cubic Thermal Expansion
Объемное температурное расширение с онлайн-калькулятором
Окна и конденсация внутри
Наружная температура, влажность внутри и конденсация воды на внутренней стороне стеклянных поверхностей окон
Проектирование теплых полов
Системы теплого пола Thermo-Floor предлагают услуги индивидуального проектирования с использованием полноцветного AutoCAD для каждого проекта без каких-либо дополнительных затрат и могут охватывать все, от предварительных обсуждений до компьютерных расчетов потерь тепла и окончательной установки нашим собственным обученным персоналом.Зональный чертеж с указанием расположения коллекторов, секций этажа и разводки труб предоставляется вместе с приблизительной общей стоимостью проекта.
Свяжитесь с нами…
Проектирование и расчет теплых полов
Проектирование и расчеты системы водяного теплого пола в твердом полу должны проводиться в соответствии с BS EN 1264, а детали, приведенные на этих страницах, основаны на этом стандарте. Проектирование системы теплых полов в новостройке — простой процесс, состоящий из 6 основных этапов:
- Расчет тепловых потерь и количества тепла, необходимого для каждой комнаты или зоны
- Определение температуры потока воды и расстояния между трубопроводами
- Определить расположение коллектора
- Рассчитать необходимое количество контуров
- План расположения труб
- Расчет мощности системы теплого пола
Для правильного расчета мощности системы теплого пола необходимо:
- Установка температуры воды, протекающей по трубам
- Выбор оптимального расстояния между трубами в каждой зоне и
Определение количества контуров, необходимых для обогрева помещений Необходимо получить следующую информацию о каждой из зон, подлежащих обогреву:
- Максимальные почасовые потери или тепловая нагрузка
- Тепловая мощность для теплых полов
- Отделка полов и покрытия
- Температура поверхности пола при установке системы теплого пола
- Периферийные зоны
- Тип укладываемой стяжки или брус и ее толщина
- Регулятор теплого пола
- Источники тепла
- Положение коллектора и длина контура
- Теплый пол — Технические характеристики
вернуться к теплому полу…
Расчет длины теплого пола калькулятором. Способы укладки трубы для теплого пола. Видео в помощь дизайнерам дома
Расчет теплоты водяного теплого пола. Онлайн-калькулятор. Программы для расчета трубы теплого пола. Расчет монтажа и отопления.
При расчете мощности теплого водяного пола к каждому дому или квартире нужно подходить индивидуально, отдельно рассматривая каждую комнату в комнате. Ведь на мощность влияет множество условий.Многое зависит от теплопотерь помещения, от комфортной для вас температуры воздуха, от температуры поверхности пола, создаваемой нагревательными элементами.
Водяной теплый пол может использоваться как основной источник отопления, так и как дополнительный источник. Но чаще всего теплый пол в собственном доме используют как основной вид отопления.
Теплый пол: Расчет мощности
Для экономичной эксплуатации теплого пола необходимо правильно рассчитать его мощность, теплопотери помещения и хорошо смонтировать теплый пол.Но чтобы рассчитать необходимую мощность для обогрева теплого водяного пола, нам нужно учитывать площадь отапливаемого помещения, из чего сделаны стены, какие окна стоят, какую температуру в помещении мы хотим иметь. . Также необходимо учитывать мощность котла, и какие трубы мы будем использовать для отопления.
Многое зависит от напольного покрытия. У таких покрытий, как керамическая плитка, теплопроводность хорошая, а у деревянных полов — низкая теплопроводность.
Если в вашем помещении много теплопотерь, то его необходимо утеплить, так как эффективность теплого пола будет невысокой.
А теперь рассмотрим, какие факторы влияют на расчет теплого водяного пола.
Расчет теплого водяного пола: шаг укладки
Определите шаг трубы и способ ее укладки.
Есть несколько способов укладки труб. Уложите трубы спиралью или змейкой. Трубы укладываются с шагом от 15 до 30 см для равномерного утепления пола. При шаге более 30 см пол в комнате будет прогреваться неравномерно, и такой обогрев будет малоэффективным. Длина трубы в одном контуре не должна превышать 100 метров, этого расстояния должно хватить для обогрева помещения площадью до 20 квадратных метров из расчета на 1 кв.м. На площадь здания уходит около 5 метров водопроводных труб.
Расчет трубы для теплого пола
Температура в системе водяного отопления также зависит от толщины уложенной трубы. Обычно используется труба диаметром 16 мм, а при прокладке трубы диаметром 20 мм температура в системе может быть выше на 1-2 градуса.
Еще одним важным показателем при использовании нескольких контуров в жилом доме с системой водяных полов является разница в длине трубы в используемых контурах.Он не должен превышать 15 метров.
Трубы крепятся к арматурной сетке, уложенной на изоляцию с помощью хомутов или проволоки.
Особое внимание следует уделить теплоизоляции пола, так как потери тепла при плохой теплоизоляции пола составляют до 20%. Если пол делается в межэтажном помещении, то достаточно до 5 см толщины утеплителя. А если это обогрев первого этажа, то утеплитель должен быть толщиной не менее 10 см, теплоизоляционным материалом, в качестве которого можно использовать пенополистирол или минеральную вату.Концы труб — это распределительный коллектор. В коллекторе количество изгибов должно соответствовать количеству контуров теплого пола. Также коллектор должен иметь регулирующие клапаны, чтобы нагрев каждого контура можно было регулировать отдельно.
Проверка теплого водяного пола
После полной установки системы теплого водяного пола ее необходимо проверять при давлении 4-6 бар в течение дня.
Если ваша водопроводная система Нигде не протекала и трубы не деформировались, можно приступать к заливке стяжки.При заливке система теплого водяного пола остается под давлением.
Заливка стяжки для водяного пола
Залейте стяжку толщиной 10-12 см, что необходимо для набора максимальной прочности в течение месяца. Затем можно стелить напольное покрытие.
Расчет теплого водяного пола: КАЛЬКУЛЯТОР ONLINE
При расчете мощности водяного теплого пола вы можете использовать онлайн-калькулятор для расчета теплого водяного пола.
Онлайн-калькулятор поможет произвести правильные расчеты и рассчитать параметры.
С помощью этого калькулятора вы можете произвести необходимый расчет мощности водяного теплого пола. Результаты этих расчетов будут с небольшими погрешностями, но вы будете иметь общую картину предстоящих работ по устройству теплого водяного пола.
Будем рады помочь!
Если вы хотите избежать ошибок в расчете тепловой мощности вашего водяного пола и стоимости затрат на установку, лучше всего обратиться к специалистам, которые уже год занимаются внутренними инженерными сетями.Они полностью определят объем вашей работы, учтут все индивидуальные особенности вашего дома, дадут советы по выбору напольных покрытий и предложат единственно правильное решение.
Если вы живете в России, вы в первую очередь знаете, что такое холодная зима и насколько важно сохранить тепло в доме. Не менее важны деньги, которые вы платите за отопление. Популярность теплых полов в нашей стране буквально в первые годы после их появления на рынке стала огромной.И сейчас многие, увидев положительные примеры соседей, родственников и друзей, отказываются от привычных способов обогрева жилых помещений и становятся приверженцами теплых напольных покрытий.
Одна из простейших формул, которые помогут ответить на вопрос «как рассчитать теплый пол», выглядит следующим образом:
где L — необходимая длина греющего кабеля или трубы,
S — отапливаемая площадь,
Ps — требуемая удельная мощность,
Pl — удельная мощность кабеля.
Шаг (расстояние) прокладки кабеля или трубы, или шаг теплого пола можно определить по формуле:
где H — шаг укладки.
Эти формулы являются основополагающими при расчете требуемых материалов, но имеют ряд нюансов.
Как составить схему комнаты?
Чтобы нарисовать схему, по которой вы будете прокладывать водопровод в комнате, вам потребуются обязательные материалы и инструменты:
Миллиметровая бумага;
Линейка;
Карандаш;
Рулетка;
Калькулятор.
Итак, определимся с порядком действий:
- На плане этажа изобразите будущее положение труб пола. Учтите, что присоединенная к стояку труба сначала должна пройти возле окна, так как это основной источник холодного воздуха. По нормам трубы следует монтировать не ближе 20-25 см от стен и не ближе 35-50 см друг к другу. Здесь главный показатель — диаметр трубы.
- Пора рассчитать длину труб, которые будут проложены в помещении.Для этого нужно измерить длину нарисованных на схеме труб и умножить ее на коэффициент, на который данные проекта переводятся в действительные числа. К полученной цифре необходимо добавить пару метров для подводки к стояку.
- Не забывайте о необходимости приобретения теплоизоляционного материала, ведь он обеспечивает оптимальное распределение тепла по всей поверхности и предотвращает его потерю через нижние слои. Для расчета необходимого количества этого материала нужно рассчитать площадь комнаты, умножив длину на ширину.
- Если вы решили залить свои трубы бетонной стяжкой, то вам понадобится точное соотношение цемента и песка в смеси. По общепринятым правилам три части песка смешиваются с одной частью цемента, т.е. соотношение 1: 3. Количество воды определяется уже при перемешивании. Здесь важно учитывать, что слишком густая смесь будет плохо разравниваться, а слишком жидкая — растекаться. Желаемая толщина теплого пола определяет необходимое количество песка и цемента.
(См. Также:)
(См. Также:)
СОВЕТ. Не забывайте о покупке расходных материалов: дюбелей, шурупов, крепежа для труб и маяковых профилей.
Понятие шага, высоты и длины теплого пола
Фактически расчет необходимого количества материалов и будущих размеров теплого пола теперь перестал быть чем-то фантастически сложным. Хотя сначала даже у специалистов были трудности. Например, до сих пор одной из таких сложностей является ступенька теплого пола.А все потому, что практически каждая компания, производящая элементы теплого пола, выбирает размер своего шага и мотивирует его результатами различных тестов и проверок.
Но не думайте, что от того, какой шаг вы выберете, будет зависеть конечная температура внутри помещений. Также есть регулировка и регулировка температурного режима теплого пола. Возможно, это даже важнее пресловутого шага. От того, насколько прогреется пол в разных помещениях, зависит не только комфорт, но и самочувствие.
Если в доме постоянно проживают дети, то регулировке и регулировке температурного режима следует уделять пристальное внимание. К счастью, многие современные модели оснащены автоматической регулировкой, что значительно упрощает жизнь. Как вы уже понимаете, благодаря современным технологиям установка и эксплуатация теплого пола не является чем-то сложным и проблемным. В габариты теплого пола также входят высота и длина, без определения этих данных нельзя начинать монтажные работы.
Высота теплого пола складывается из высоты каждого слоя. Самыми толстыми слоями являются водопроводная система (этот слой равен диаметру уложенных труб) и бетонная стяжка (заливка). Длина теплого пола — это не длина комнаты. Это длина труб или электрического кабеля, если теплый пол использует электричество для выработки тепла.
Какая оптимальная длина теплого пола?
Длина одной петли водяного теплого пола зависит от мощности насоса.Если речь идет о пластиковых и полиэтиленовых трубах, длина петли трубы наружным диаметром 16 мм не должна превышать 100 м, диаметром 20 мм — 120 м. Также хорошо, если гидравлические потери внутреннего давления не превышают 20 кПа. Примерная площадь одной такой петли — 15 кв. М.
Какая оптимальная толщина теплого пола?
Для защиты трубопроводной системы теплого пола от механических повреждений оптимальным решением является заливка бетонной стяжки.Крайне важно правильно рассчитать толщину стяжки, так как от нее напрямую зависит высота теплого пола. Дадим несколько рекомендаций:
- Толщина стяжки определяется не желанием клиента, а техническими особенностями помещения. Сюда входят свойства полов и облицовочных материалов, тепловая мощность пола и т. Д.
- От правильной толщины бетонного слоя зависит механическая прочность и производительность всей системы отопления (теплопередача , КПД, реакция на изменение температуры).Если стяжка будет толстой, то регулировать температуру будет сложнее, так как она имеет довольно высокую теплоемкость. Другими словами, такая стяжка дольше прогревается и дольше отдает тепло в окружающую среду. К тому же толщина водяного теплого пола в этом случае будет слишком большой. А если слой бетона будет слишком тонким, он быстро перегреется и может потрескаться, а сама теплопередача будет происходить только в местах прокладки труб.
- Одна из задач бетонного слоя — равномерное распределение тепла по поверхности.
- Для жилых помещений максимальная толщина водяного теплого пола должна составлять 10 см. Для нежилых помещений большого размера (склады, автоцентры, торговые павильоны) этот уровень может быть в два раза больше. Стяжки толщиной до 30 см используются только в авиационных ангарах.
- Общая толщина бетонной стяжки должна полностью покрывать нагревательные элементы. Оптимальной фигурой можно назвать 6,5 см.
- Рекомендуемая толщина цементного слоя непосредственно над трубами варьируется от 2 см до 5 см.А если между ним и трубами проложены изоляционные слои, то цементную смесь необходимо заливать не менее 3,5 см. Отметим, что 1 м2 бетонной стяжки толщиной 5 см весит от 250 до 300 кг.
Температура и мощность водяного пола
Водяной теплый пол выгодно отличается от более традиционных способов обогрева дома. В отличие от отопительных приборов, вызывающих движение воздуха и вызывающих конвекционные токи, водяной теплый пол нагревает весь воздух.Также он не способен нанести вред здоровью в виде ожога и сильного пересыхания кожи.
Система теплого пола, работающая за счет прокачки по трубам горячей воды, требует, чтобы температура этой воды варьировалась от 35º до 45º. Максимальная температура в этом случае составляет 50 °. Не удивляйся. Такой низкой температуры как раз достаточно для поддержания комфорта в жилом районе.
Такие системы создают тепловые потоки достаточно малой мощности. В этом случае мощность водяного теплого пола на одном квадратном метре составит от 40 до 150 Вт.Цифры хоть и не очень большие, но их достаточно для правильного функционирования всей системы и поддержания заданной температуры. Оба параметра легко регулируются как в автоматическом режиме, так и вручную.
Мощность, потребляемая теплым водяным полом на свою работу
Если в вашем доме есть газ, то можно установить теплый пол. Без центрального отопления и газа можно установить и эксплуатировать электрический теплый пол. Но поскольку электричество в настоящее время довольно дорогое, нам необходимо четко определить, какую роль теплому полу вы отводите.Вы хотите, чтобы он был основным или вспомогательным источником тепла? В любом случае назвать точную цифру, сколько потребляет теплый пол, невозможно, ведь энергопотребление теплого пола зависит от многих факторов. Это и температура окружающей среды, и уровень теплоизоляции, и тип напольного покрытия, и даже тепловая восприимчивость конкретного человека. Эти факторы влияют на количество потребляемой энергии, а потребляемая мощность теплого пола зависит от тепловых потерь помещения.
Теплый пол как дополнительный источник тепла
Для обогрева прихожей и кухни достаточно сетевого кабеля мощностью 120 Вт. Для ванной — 150 Вт, а для утепленного балкона — 180-210 Вт. В этом случае расход электроэнергии теплого пола будет очень скромным.
Теплый пол как основной источник тепла
В этом случае не лишним будет провести теплотехнический расчет, который однозначно определит теплопотери жилища. Мощность кабеля не должна быть меньше 180Вт.Электропотребление теплого пола будет больше. И в любом случае, независимо от того, сколько потребляет теплый пол, термостат сэкономит до 30% электроэнергии.
Выбор термостата
Термостат или термостат является неотъемлемой частью всей системы отопления. С помощью этого устройства вы можете «общаться» с теплым полом, устанавливать температуру и мощность, защищать электрический кабель пола от перегрева и многое другое.
По назначению термостаты делятся на два типа:
Простые;
Сложный.
Кстати, оснащение устройством управления ЖК-дисплеем не относит его к разряду сложных. Простые термостаты могут поддерживать только заданную температуру абсолютно в любое время суток. Здесь надо подумать. Зачем топить комнату, когда все ушли на работу или уехали на выходные? Зачем поддерживать постоянную температуру в ванной, если банные процедуры закончились? А ночью кухню топить не нужно. Получается, что благодаря простому терморегулятору теплый пол потребляет энергию и работает «вхолостую».
Здесь стоит обратить внимание на сложные терморегуляторы. Их можно запрограммировать на семейный график подогрева пола. Температура поднимется до комфортной, когда вся семья будет дома, и упадет до минимальной, когда все разойдутся по своим делам. И даже довольно высокая цена сложных терморегуляторов окупит ваши затраты буквально за полгода именно за счет четко запрограммированной работы теплого пола.
Использование материалов разрешено только при наличии проиндексированной ссылки на страницу с материалом.
Сегодня система отопления «теплый пол» никого не удивит, поэтому мы не будем вдаваться в подробности о самом сроке этой установки, а также нет смысла говорить о принципе работы данного отопительного агрегата. Есть два типа таких систем — электрическая и водяная. Второй вариант более сложный, но в то же время очень экономичный по сравнению с электрическими полями. В частном доме или квартире с индивидуальным отоплением можно без особых трудностей оборудовать систему водяного пола, при этом следует понимать, какие должны быть трубы по материалу и диаметру.От этого зависит, сколько труб должно быть на 1м 2 теплого пола.
Варианты установки отопительного агрегата
На сегодняшний день существует два метода установки блоков теплого пола — пол и бетон. Второй вариант гласит, что при установке и сборке элементов отопительной конструкции необходимо будет залить стяжку, в которой будет располагаться теплоноситель. Пока для первого способа характерно использование профнастила из пенополистирола или деревянной основы.При этом в процессе укладки внутренней системы отопления исключаются «мокрые операции», что приводит к сокращению общего времени монтажа всей отопительной установки.
По качеству кладки оба метода не отличаются друг от друга, одинаково хорошо справляются с поставленными задачами. Единственная разница в подходе.
Бетонное основание: особенности монтажа
На сегодняшний день данная схема подключения является наиболее распространенной. А все потому, что его обустройство не занимает много времени, а также не требует особых навыков.Трубопровод, стоимость которого во многом зависит от материала, из которого он изготовлен, а также от диаметрального размера прокладывается по определенному контуру. Схема оговаривается заранее. Кроме того, необходимо учитывать назначение утепляемого помещения (кухня, спальня, санузел, холл и т. Д.) И его конфигурацию.
Вся площадь будущего отапливаемого помещения разделена на небольшие участки, количество которых во многом зависит от размеров и геометрии помещения
Обязательно соблюдайте соотношение сторон контуров 2: 1.
Такой подход обусловлен дальнейшим расширением цементного основания при включении ТЭНа — при большом воздействии понижения / повышения температуры теплоносителя стяжка будет деформироваться, и этого следует избегать, чтобы бетон основа и декоративное покрытие не трескаются.
Перед тем, как приступить к укладке теплоносителя, необходимо на поверхность пола уложить лист теплоизоляции, что исключит потерю тепла и уход за ним в плите.
Если выбрать качественный утеплитель и правильно рассчитать количество труб для теплого водяного пола, можно добиться максимально эффективной работы всего отопительного агрегата.
В качестве теплоизолятора можно взять толстый пенопласт или специальные плиты, толщина которых зависит от назначения утепляемого помещения. Так, например, для кухни подойдет пеноблок толщиной 5-10 см, тогда как спальни лучше утеплить листом теплоизоляции, размер которого будет составлять 15 см.Это поможет исключить возможность грибковых поражений и образования плесени внутри нагревательного блока.
После укладки армированная ткань с сотовой структурой, ширина которой зависит от типа выбранного трубопровода.
Трубки крепятся к армированной сетке с помощью хомутов, после чего проводится пробная опрессовка, благодаря которой можно проверить установку на наличие дефектов и повреждений и, при необходимости, устранить неисправности. После того, как нагревательный элемент успешно выдержал испытание горячей водой под давлением и температурой, которая затем будет циркулировать по системе (время обжатия составляет 24 часа), можно заливать окончательную стяжку, толщина которой варьируется от 60 до 70 мм (в зависимости от диаметрального размера охлаждающей жидкости).
Как только стяжка полностью высохнет, а это займет от одной до трех недель (все зависит от температурного режима в помещении), можно приступать к укладке декоративного покрытия, которым может быть ламинат, линолеум, паркет или плитка. Очень важно отдать предпочтение материалу, обладающему высокой теплопроводностью, иначе КПД отопительного оборудования будет крайне низким.
ВИДЕО: Расчет длины трубы для теплого пола
Как рассчитать необходимое количество труб для водяного отопления?
Перед тем, как приступить к монтажным работам по установке трубопровода, необходимо провести ряд подготовительных работ.Таким образом, важнейшим этапом подготовки проекта отопительного оборудования является расчет количества труб для устройства теплого пола.
Если в комнате в дальнейшем будет размещаться мебель или бытовая техника, то под ней запрещается прокладывать трубу для теплого пола. Соответственно, площадь источника тепла будет на порядок меньше. Также необходимо учитывать тот факт, что нагревательный элемент необходимо укладывать на расстоянии 20 см от стеновых плит.
По материалу, из которого изготовлен трубопровод. Всего четыре типа:
- пластик,
- металлопластик,
- алюминий,
- медь.
Несомненно, наиболее оптимальным вариантом будут два последних варианта, которые обладают высокими характеристиками, прочностью и отличной теплопроводностью. Но при этом термоэлемент из таких материалов обойдется вам очень дорого.
Наиболее подходящим вариантом устройства водогрейного агрегата являются металлопластиковые трубы — они долговечны (минимальный срок эксплуатации 50 лет), имеют хорошие эксплуатационные характеристики.
При расчете длины контура теплого пола на расчет также влияет шаг петель, который может варьироваться от 10 см до 30 см. Таким образом, существуют некоторые нормативы расхода трубопровода в зависимости от шага. Для удобства мы свели эти данные в таблицу.
- S — рабочая зона теплоносителя,
- N — этап укладки
- 1,1 — коэффициент запаса на изгиб.
Также при расчете необходимо прибавить количество метров от пола до установки коллектора и обратно.
Максимально допустимая длина контура
Для металлопластиковых труб Ø16 мм длина контура водяного теплого пола не должна быть более 100 м. Для одинаковой трубы Ø 20 мм — 100-120 м. Для полиэтиленовых труб Ø18 мм длина контура не должна превышать 120 м.
Вот собственно и все тонкости расчета и прокладки трубопровода установки водяного теплого пола. Мы уверены, что если вы будете следовать рекомендациям специалистов, вы сможете создать в своем доме максимально комфортный температурный режим.
ВИДЕО: Проект на расчет водяного теплого пола — материалы
На эффективность теплого пола влияет множество факторов. Без их учета, даже если он правильно собран, а при его возведении использованы самые современные материалы, отдача от него не оправдает ожиданий. По этой причине монтажным работам должен предшествовать грамотный расчет теплого пола, и только тогда можно гарантировать хороший результат.
Первоначально грамотно спланированный ход проектных и монтажных работ убережет вас от неожиданностей и неприятных проблем в будущем.
При расчете теплого пола необходимо учитывать следующие данные:
- материал стен и особенности их конструкции;
- размеры помещения в плане;
- вид финишного покрытия;
- строительство дверей, окон и их размещение;
- расположение элементов конструкции в плане.
Для реализации грамотного проектирования необходимо учитывать установленный температурный режим и возможность его регулировки.
Для приблизительного расчета предполагается, что 1 м 2 системы отопления должен компенсировать тепловые потери в 1 кВт. Если контур водяного отопления используется как дополнение к основной системе, то он обязан покрывать только часть теплопотерь
- 29⁰ — жилая площадь;
- 33⁰ — баня, комнаты с бассейном и др. С повышенным индексом влажности;
- 35⁰ — пояса холода (у входных дверей, наружных стен и т. Д.).
Превышение этих значений влечет за собой перегрев как самой системы, так и финишного покрытия с неизбежным повреждением материала.
Сделав предварительные расчеты, можно выбрать оптимальную температуру теплоносителя по личным ощущениям, определить нагрузку на контур отопления и приобрести насосное оборудование, отлично справляющееся со стимулированием движения теплоносителя. Подбирается с запасом 20% по расходу теплоносителя.
На этапе проектирования необходимо решить, будет ли пол основным источником тепла или будет использоваться только как дополнение к радиаторной линии отопления.Это определяет долю тепловых потерь, которую он должен компенсировать. Он может составлять от 30 до 60% с вариациями.
Много времени уходит на прогрев стяжки мощностью более 7 см. Поэтому при установке систем водоснабжения старайтесь не превышать этот предел. Наиболее подходящим покрытием для водяных полов является напольная керамика, под паркет из-за сверхнизкой теплопроводности теплые полы не укладываются в стопку
Время нагрева водяного пола зависит от толщины элементов, входящих в стяжку.Вода как охлаждающая жидкость очень эффективна, но сама система сложна в установке.
Определение параметров теплого пола
Цель расчета — получить значение тепловой нагрузки. Результат этого расчета влияет на последующие шаги. В свою очередь тепловая нагрузка влияет на среднее значение зимней температуры в конкретном регионе, ожидаемую температуру внутри помещений, коэффициент теплопередачи потолка, стен, окон и дверей.
Причина потери тепла — плохо утепленные стены, окна, двери дома. Наибольший процент тепловых потоков через систему вентиляции и крышу
Окончательный результат расчетов перед устройством теплого водяного пола будет зависеть от наличия дополнительных отопительных приборов, в том числе от тепловыделения проживающих в доме людей и домашних животных. . Обязательно учитывайте наличие инфильтрации. Одним из важных параметров является конфигурация комнат, поэтому вам понадобится поэтажный план дома и соответствующие разделы.
Методика расчета теплопотерь
Определив этот параметр, вы узнаете, сколько тепла должен отдавать пол для комфортного самочувствия людей в помещении, можно подобрать котел, насос и пол по мощности. Другими словами: тепло, выделяемое нагревательными контурами, должно компенсировать теплопотери конструкции. Связь между этими двумя параметрами выражается формулой:
Mn = 1,2 x Q
Здесь: Mp — требуемая мощность контуров, Q — тепловые потери.
Для определения второго показателя произведите замеры и рассчитайте площадь окон, дверей, потолков, наружных стен. Поскольку пол будет обогреваться, площадь этой ограждающей конструкции не учитывается. Замеры производятся снаружи с захватом углов здания.
При расчете будут учитываться как толщина, так и коэффициент теплопроводности каждой из конструкций. Нормативные значения коэффициента теплопроводности (λ) для наиболее часто используемых материалов можно взять из таблицы:
Из таблицы можно взять значение коэффициента для расчета.Важно узнать у поставщика значение теплового сопротивления материала в случае установки окон из металлопластика
Теплопотери рассчитываются отдельно для каждого элемента здания по формуле:
Q = 1 / R x (tв — tн) х S х (1+ Σβ)
Здесь: R обозначает термическое сопротивление материала, из которого изготовлена ограждающая конструкция.
Найдите его, разделив толщину конструкции на коэффициент теплопроводности материала, из которого она сделана:
R = δ / λ
Символ S обозначает площадь конструктивного элемента, tв и tн — внутренняя и внешняя температура соответственно.Второй показатель берется за наименьшее значение. β — дополнительные тепловые потери, связанные с ориентацией здания по сторонам света.
Если рассматривать вопрос на любом примере расчета водяного теплого пола, становится понятнее. Допустим, стены дома для временного проживания толщиной 20 см выполнены из газоблоков. Общая площадь ограждающих стен с вычетом оконных и дверных проемов 60м². Наружная температура — минус 25, внутренняя — плюс 20, а конструкция ориентирована на юго-восток.
Конкретный пример расчета
Учитывая, что коэффициент теплопроводности блоков λ = 0,3 Вт / (м ° хС), можно рассчитать R = 0,2 / 0,3 = 0,67 м² ° С / Вт. Также наблюдаются тепловые потери через слой штукатурки. Если его толщина 20 мм, то Ршт. = 0,02 / 0,3 = 0,07 м² ° C / Вт. Сумма этих двух показателей даст значение теплопотерь через стены: 0,67 + 0,07 = 0,74 м² ° C / Вт.
Имея все исходные данные, подставляем их в формулу и получаем теплопотери помещения с такими стенами:
Q = 1/0.74 x (20 — (-25)) x 60 x (1 + 0,05) = 3831,08 Вт.
Таким же образом рассчитываются тепловые потери через другие ограждающие конструкции: окна, дверные проемы, кровлю.
Тепла, выделяемого отопительными контурами, может быть недостаточно для нагрева воздуха внутри дома до желаемого значения, если их мощность недооценена. При избыточной мощности будет потеря теплоносителя
Для определения теплопотерь через потолок его тепловое сопротивление равно значению для планируемого или существующего типа утеплителя:
R = 0.18 / 0,041 = 4,39 м² ° C / Вт.
Площадь потолка идентична площади пола и составляет 70 м². Подставляя эти значения в формулу, получаем теплопотери через верхнюю ограждающую конструкцию:
Q пот. = 1 / 4,39 x (20 — (-25)) x 70 x (1 + 0,05) = 753,42 Вт.
Чтобы определить теплопотери через поверхность окон, необходимо рассчитать их площадь. Если имеется 4 окна шириной 1,5 м и высотой 1,4 м, их общая площадь будет: 4 х 1.5 х 1,4 = 8,4 м². Если производитель указывает отдельно тепловое сопротивление стеклопакета и профиля — 0,5 и 0,56 м² ° C / Вт соответственно, то Rcon = 0,5 x 90 + 0,56 x 10) / 100 = 0,56 м² ° C / Здесь 90 и 10 — проценты на элемент окна.
На основании полученных данных продолжаются дальнейшие расчеты: Qcon = 1 / 0,56 x (20 — (-25)) x 8,4 x (1 + 0,05) = 708,75 Вт.
Наружная дверь имеет площадь 0,95 x 2,04 = 1,938 м². Потом Rdv.= 0,06 / 0,14 = 0,43 м² ° C / Вт. QD. = 1 / 0,43 x (20 — (-25)) x 1,938 x (1 + 0,05) = 212,95 Вт.
Поскольку внешние двери открываются часто, через них теряется большое количество тепла. Поэтому важно обеспечить их плотное закрытие.
В результате теплопотери будут: Q = 3831,08 +753,42 + 708,75 + 212,95 + 7406,25 = W. К этому результату добавляется еще 10% на инфильтрацию воздуха, тогда Q = 7406,25 + 740,6 = 8146,85 Вт. Теперь мы можем определить тепловую мощность пола Mn = 1.2 x 8146,85 = 9776,22 Вт или 9,8 кВт.
Необходимое количество тепла для обогрева воздуха
Если дом оборудован системой вентиляции, то часть тепла, выделяемого источником, следует расходовать на обогрев поступающего извне воздуха. Для расчета используется следующая формула:
QB. = c x m x (tв — tн)
В нем: c = 0,28 кг⁰С и обозначает теплоемкость воздушной массы, а символ m обозначает массовый расход наружного воздуха в кг.
Последний параметр получается путем умножения общего объема воздуха, равного объему всех помещений, при условии, что воздух обновляется каждый час, на плотность, которая изменяется в зависимости от температуры.
Эта таблица является хорошим помощником при расчете количества тепла, необходимого для нагрева воздушной массы, поступающей в дом в результате принудительной вентиляции.
Если здание получает 400 м 3 / ч. тогда m = 400 x 1,422 = 568,8 кг / ч. QB. = 0,28 х 568,8 х 45 = 7166,88 Вт. В этом случае необходимая тепловая мощность пола значительно увеличится.
Расчет необходимого количества труб
Для устройства пола с водяным отоплением различают разные способы укладки труб, различающиеся по форме: змейка трех видов — собственно змейка, угол, двойник и улитка.В одной смонтированной схеме можно найти комбинацию разных форм. Иногда для центральной зоны пола выбирают «улитку», а для краев — одну из «змеиных» разновидностей.
«Улитка» — рациональный выбор для больших помещений с простой геометрией. В помещениях очень вытянутой формы или сложных очертаний лучше использовать «змейку»
Расстояние между трубами называется ступенчатым. Выбирая этот параметр, нужно удовлетворить 2 требования: ступня стопы не должна ощущать перепад температур на отдельных участках пола, а трубы должны использоваться с максимальной эффективностью.Для пограничных участков пола рекомендуется применять шаг 100 мм. На остальных участках можно сделать выбор шага от 150 до 300 мм.
Важна теплоизоляция пола. На первом этаже его толщина должна составлять минимум 100 мм. Для этого используйте минеральную вату или экструдированный пенополистирол.
Для расчета длины трубы используется простая формула:
L = S / N x 1,1
Показывает площадь контура (S), шаг (N), запас 10% на изгибы (1,1).К окончательному значению прибавьте кусок трубы, проложенный от коллектора до разводки теплого контура как на обратке, так и на подаче.
Ознакомьтесь с примером расчета метража для теплого пола площадью 10 м². Коллектор отрывается от пола на 6 м, а труба укладывается с шагом 0,15 м. Решение задачи простое: 10/0, 15 х 1,1 + (6 х 2) = 85,3 м. Используя металлопластиковые трубы до 100 м, обычно выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м ее поперечное сечение должно составлять 20 мм².
Одноконтурная конструкция подходит только для помещений с небольшой площадью. Пол в больших помещениях делится на несколько контуров в соотношении 1: 2, а значит, длина конструкции должна превышать ширину в 2 раза.
Расчетным значением является длина трубы для пола в целом, но для полноты необходимо выделять длину одного контура. На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом воды, подаваемой в единицу времени.Если пренебречь этими факторами, потеря давления будет настолько велика, что ни один насос не вызовет циркуляцию охлаждающей жидкости.
Если длина трубы на участке коллекторно-напольной разводки превышает 15 м, специалисты рекомендуют добавить в таблицу значения 2 м².
Контуры одной длины — идеальный случай, но на практике встречается нечасто, потому что площадь помещений разного назначения сильно различается и приводить длину контуров к одному значению просто нецелесообразно.Профессионалы допускают разницу в длине труб от 30 до 40%.
Величина диаметра коллектора и емкости смесительного узла определяет допустимое количество подключаемых к нему шлейфов. В паспорте к смесительному узлу всегда можно найти значение тепловой нагрузки, на которую он рассчитан. Например, коэффициент производительности (Kvs) составляет 2,23 м 3 / ч. С этим коэффициентом некоторые модели насосов выдерживают нагрузку от 10 до 15 тонн Вт.
Для определения количества контуров необходимо рассчитать тепловую нагрузку каждого.Если площадь, занимаемая теплым полом, составляет 10 м², а тепловая мощность 1 м² составляет 80 Вт, то 10 × 80 = 800 Вт. Отсюда смесительный узел сможет обеспечить 15 000/800 = 18,8 комнат или контуров. площадью 10 м².
Эти показатели максимальные, и их можно применить только теоретически, но реально цифру нужно уменьшить минимум на 2, затем 18 — 2 = 16 контуров. Стоит посмотреть подборку коллекционера, есть ли у него такое количество выводов.
Проверка правильности диаметра труб
Для проверки правильности выбора сечения труб можно воспользоваться формулой:
υ = 4 х Q х 10ᶾ / n х d²
Когда скорость соответствует найденному значению, сечение трубы выбрано правильно. Нормативные документы допускают максимальную скорость 3 м / сек. диаметром до 0,25 м, но оптимальное значение — 0,8 м / сек. т.к. с увеличением его величины шумовое воздействие в трубопроводе возрастает.

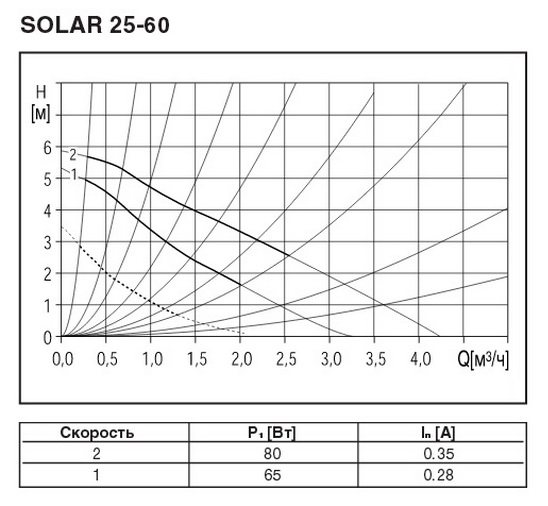

Считаем рециркуляционный насос
Чтобы система была экономичной, необходимо подобрать насос, обеспечивающий необходимый напор и оптимальный поток воды в контурах. В паспортах помпы обычно указывается напор по контуру наибольшей длины и суммарный расход теплоносителя во всех контурах. На напор влияют гидравлические потери:
Δ h = L x Q² / k 1
В этой формуле:
- L — длина контура.
- Q — расход воды в л в секунду.
- k1 — коэффициент, характеризующий потери в системе. По справочным таблицам можно взять справочник по гидравлике или из паспорта на оборудование.
Зная величину давления, рассчитайте расход в системе:
Q = k x √H
Здесь k — коэффициент расхода. На каждые 10 м² дома профессионалы берут расход в пределах 0,3-0,4 л / с.
Среди составляющих теплого водяного пола особую роль играет циркуляционный насос.Преодолеть сопротивление в трубопроводах может только агрегат, производительность которого на 20% превышает реальный расход теплоносителя.
Цифры, касающиеся величины давления и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум , но на самом деле на них влияет размер и геометрия сети. Если головка слишком большая, уменьшите длину контура или увеличьте диаметр труб.
В инструкции можно найти информацию о том, что минимальная толщина стяжки составляет 30 мм.Когда помещение достаточно высокое, под стяжкой прокладывают обогреватель, увеличивающий эффективность использования тепла, отдаваемого контуром отопления. Самый популярный материал для подложки — пенополистирол. Его сопротивление теплопередаче намного ниже, чем у бетона.
Когда стяжка используется для компенсации линейного расширения бетона, периметр помещения образуется демпферной лентой. Важно правильно подобрать толщину. Специалисты советуют при площади пола не более 100 м² устраивать компенсационный слой 5 мм.Если площадь больше из-за длины, превышающей 10 м, толщина рассчитывается по формуле: b = 0,55 x L. Обозначение L — это длина помещения в м.
Видео в помощь проектировщикам дома
По расчету и устройству теплого гидравлического пола это видео:
Отсюда вы узнаете много нового о укладке пола и сможете избежать ошибок, которые обычно допускают любители:
Расчет позволяет спроектировать систему «теплый пол» с оптимальными характеристиками.Допустимо монтировать отопление по паспортным данным и рекомендациям. Это сработает, но профессионалы советуют все же потратить время на расчет, в результате система потребляет меньше энергии.
Уютный частный дом — мечта каждого человека. Но как это сделать? Вариантов может быть много: стандартная система отопления, кондиционер или современный теплый пол. Но любой из них требует разработки предварительного проекта.
Если вы решили остановиться на последнем варианте, вам необходимо сначала рассчитать пол с водяным подогревом, а затем приступить к его монтажу.Как это сделать, и какие данные потребуются, мы выясним вместе.
Правильный расчет
Если вы решили установить такую систему у себя дома, то учтите, что для того, чтобы название действительно соответствовало названию, требуются точные цифры. Это необходимо, потому что каждый контур пола имеет значительную длину и, как следствие, приличное гидравлическое сопротивление.
Для того, чтобы он работал успешно, вам нужно будет установить на каждом этаже небольшой насос или один, но очень мощный для всей системы.
Чтобы сделать правильный выбор, необходимо учесть:
- Количество охлаждающей жидкости
- Требуемое давление
При этом при расчетах необходимо учитывать не только метраж, но и другие важные показатели, влияющие на:
- Диаметр труб
- Количество ответвлений и ворот
- Способ крепления
Есть и другие возможности получить ответ на вопрос, как правильно рассчитать водяной теплый пол.Расчеты производятся с помощью специальных программ. В этом случае гидравлические свойства регулируются в зависимости от параметров характеристики насоса. Используя этот метод, вы можете маневрировать различными параметрами системы.
Мощность пола — пошаговая инструкция
Для того, чтобы результат оправдал ожидания, необходимо перед монтажом произвести необходимые расчеты. Для этого вам понадобится лист миллиметровой бумаги, карандаш и несколько подсказок.
Итак, расчет мощности теплого водяного пола следует начинать с выполнения на бумаге планировки помещения, с расположением окон и дверей в масштабе 1 см = 0,5 м.
Следующим шагом будет расчет шага и диаметра труб. Они выполняются при соблюдении следующих условий:
- Максимальная площадь обогрева — не более 20 м², большое помещение делится пополам и для каждой части рассчитывается свой контур
- Их подключение производится к отдельному отводу
- Длина одного круга не может превышать 100 м
При расчете водяного теплого пола необходимо учитывать, что основными местами теплопотерь являются участки возле окон и дверей.Поэтому труба должна располагаться вдоль окна. Расстояние от стен до трубы не может быть больше 25 см.
Один элемент от другого в цепи может располагаться не более 50 см, на это расстояние влияет диаметр.
Для расчета количества труб нужно измерить их длину и полученное значение умножить на коэффициент (позволяет перевести размеры чертежа в реальные). К полученному значению прибавляется 2 м обвязки до стояка.
Следующим шагом является расчет количества субстрата. Для этого нужно знать площадь комнаты, умножив ее ширину на длину.
В случае сложной поверхности эта формула даст не совсем точные результаты. Поскольку используются песок и цемент, количество необходимо рассчитать. Это будет зависеть от толщины стяжки.
Нюансы в расчетах мощности
Определить все необходимые значения для устройства теплого водяного пола несложно.Однако неспециалисту в этой области лучше не рисковать и выполнять все по инструкции, прилагаемой к каждому набору.
Но если, исходя из площади пола в помещении, вы решите изменить шаг укладки для достижения наилучшего температурного режима, то одного этого будет мало. Еще есть такие понятия, как регулировка и регулировка, от которых зависит микроклимат в помещении.
Эти показатели даже важнее шага труб.На них стоит обратить особое внимание в случае, если дети постоянно проживают в доме, чтобы создать для них комфортный температурный режим.
При расчетах учитывается также высота и длина всей конструкции. Первый показатель включает в себя сумму высот всех слоев, а самый мощный будет:
Длина — это ярд всех труб, входящих в систему.
При проведении расчетов также учитываются такие аспекты, как пол, на котором расположено помещение, объем его остекления, свойства ограждающих конструкций, тип напольных покрытий, наличие и тип основания. .
Для каждого из этих случаев может потребоваться увеличение мощности системы и проведение дополнительных теплотехнических расчетов.
Основной или дополнительный источник тепла
Теплый водяной пол, расчет которого был рассмотрен выше, имеет массу выгодных отличий от традиционных систем отопления. Он нагревает весь воздух, в отличие от устройств, вызывающих его движение и генерирующих конвекционные токи.
Работа системы основана на передаче горячей воды по трубопроводу, при этом ее максимальный предел составляет 50 ° C, и этого достаточно для поддержания комфортного микроклимата в помещении.
Такой обогрев не вызывает ожогов и не отводит воздух, а тепловая мощность водяного пола достаточно высока.
Может использоваться как основной или дополнительный источник тепла. Как это зависит от характеристик помещения и, в первую очередь, от его теплопотерь. Если они незначительны, то систему можно использовать как основную, при больших значениях она не оправдывает затрат и может использоваться только как
Содержание
БАЗОВЫЙ ДИЗАЙН:
Расчет центрального отопления
и загрузка горячей воды.
Первым шагом в проектировании любой системы отопления является
рассчитать требуемую мощность центрального отопления с учетом тепловых потерь
(и прибыль) для каждой комнаты. В
Барло Хитлоад
Калькулятор — это простая программа, которую можно бесплатно скачать.
и упрощает выполнение всех необходимых расчетов.
Нужны ли еще радиаторы?
Причины, по которым можно использовать радиатор:
Очень большие окна, которые могут
нисходящие потоки.Радиатор будет противодействовать сквозняку, если расположен ниже
окно.Радиаторы обогревают помещения быстрее, чем пол,
Для полного нагрева может потребоваться до 3 часов. Где не может быть времени запуска
Предполагается, что радиаторы могут потребоваться для улучшения отклика.В местах с резкими перепадами температуры можно использовать
радиатор для ускорения нагрева в этой области.Области с очень высокими тепловыми потерями (лучше сократить тепло
убытки по возможности)Зоны, где невозможно укладывать пол
трубопровод.
Стоит помнить, что чем выше тепловая масса
системы пола, тем больше время нагрева. Довольно быстро
время нагрева может быть достигнуто с помощью более тонкой стяжки над полом
изоляция. Вентиляторные конвекторы — еще одно соображение, поскольку они имеют более высокую
тепловыделения, и его можно экономно использовать для ускорения начального нагрева.
Принятие решения о необходимости первичного распределения (до
коллекторов) должны быть смешаны.
Воду можно перекачивать из котла / теплоаккумулятора в
подпольные коллекторы …
при температуре котла (обычно до 82 ° C) с
контроль температуры пола на коллекторах,или при температуре пола, устраняя необходимость в
блендеры и насосы на коллекторах.
Централизация контроля температуры упрощает
системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы.
лучше использовать.
Радиаторам обычно требуется вода при более высоких температурах,
83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая
вода вокруг контура пола может привести к растрескиванию стяжки или пола
температура становится некомфортно высокой. Контроль температуры некоторых
поэтому необходимы для ограничения температуры воды, идущей до
теплые полы.
Таблица зависимости выходной мощности радиатора от температуры.
Взято с веб-сайта Barlo Radiators.
Если расход 55 ° C, возврат 45 ° C, тогда радиаторы должны быть больше
чем вдвое больше
(0,423 выход при 30 ° C Delta T из таблицы)
нормальный для достижения номинальной мощности. Если радиаторы
должны использоваться, тогда может быть более практичным обеспечить температуру
управления на подпольных коллекторах, если они расположены рядом с
радиаторы, а не слишком большие радиаторы или
температурный трубопровод.
Расчет длины и плотности необходимых трубопроводов.
После того, как станут известны тепловые потери объекта, требуемые
выходная мощность [Вт / м 2] этажей рассчитана на разделительный этаж
площадь труб теплого пола [м 2 ] по тепловым потерям / мощности [Вт].
Расчеты следует делать для каждой комнаты индивидуально.
Теплопотери должны учитывать любой ввод радиатора, который
следует вычесть из требуемого выхода UFH.Также площадь пола в
комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или
ванны. Учитывайте это при определении площади пола для использования в расчетах.
Следующая таблица,
из
Hilton-Croft UFH, предназначен для типичной системы труб из полиэтилена с добавлением полиэтилена.
Температура пола | Мощность | Расстояние между трубками | Плотность трубы | Длина цепи | Макс.контур | Нагрев | Объем воды | Перепад давления |
Температура подачи 50C Температура обратной линии | ||||||||
25.7 | 75 | 30 | 3,3 | 60 | 18 | 1350 | 116 | 50 |
80 | 24 | 1800 | 144 | 97 | ||||
100 | 30 | 2250 | 194 | 204 | ||||
115 * | 35 | 2625 | 226 | 306 | ||||
26.5 | 87 | 20 | 5 | 80 | 16 | 1392 | 120 | 71 |
100 | 20 | 1740 | 150 | 130 | ||||
120 | 24 | 2088 | 180 | 215 | ||||
| 27 | 2349 | 202 | 295 | |||||
27.1 | 97 | 10 | 10 | 100 | 10 | 970 | 83 | 47 |
| 140 | 14 | 1358 | 117 | 119 | ||||
| 180 | 18 | 1746 | 150 | 235 | ||||
| 200 * | 20 | 1940 | 167 | 314 | ||||
Температура подачи 55 ° C Температура обратной линии | ||||||||
26.7 | 91 | 30 | 3,3 | 40 | 12 | 1092 | 94 | 23 |
60 | 18 | 1628 | 141 | 70 | ||||
80 | 24 | 2184 | 188 | 155 | ||||
100 * | 30 | 2730 | 235 | 285 | ||||
27.7 | 106 | 20 | 5 | 60 | 12 | 1272 | 109 | 45 |
80 | 16 | 1696 | 146 | 100 | ||||
100 | 20 | 2120 | 182 | 183 | ||||
| 120 * | 24 | 2544 | 182 | 183 | ||||
28.5 | 118 | 10 | 10 | 100 | 10 | 1180 | 102 | 67 |
| 120 | 12 | 1416 | 122 | 109 | ||||
| 150 | 15 | 1770 | 152 | 200 | ||||
| 170 * | 17 | 2006 | 173 | 284 | ||||
*
максимально допустимая длина отопительного контура, включая « хвосты » труб к
многообразие.
Take
участок площадью 180 м 2 с тепловой нагрузкой 13,5 кВт, требующий 75 Вт / м 2 . С 50C
расход, температура пола
25,7C, участки трубопровода 10 x 60 м обеспечат (это действительно должно быть сделано)
по комнатам). Общий расход будет
составлять 1,16 м 3 / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).
Схема основного трубопровода системы отопления
После того, как тепловые потери и длины требуемых трубопроводов UFH уменьшатся.
был рассчитан.При работе следует учитывать следующие моменты.
вн. схем трубопроводов:
Сведите количество коллекторов к минимуму. Один или два будут
сделать для большинства домашних объектов.Держите коллекторы как можно более центральными и доступными для
обслуживание.Помещения с постоянным креплением, такие как кухонные шкафы,
можно избежать (как разрешено в вычислениях).Планируйте использовать трубы непрерывной длины, избегая
соединители трубопроводов.Цель состоит в том, чтобы добиться равномерной температуры пола за счет
равномерное расположение труб.Запуск подающей и обратной линии для контура параллельно
помогает усреднить температуру. Это называется обратным возвратом .
шаблон трубы
Расчет термостатического смесительного клапана и насоса UFH
Просмотр графиков потери давления для типичных смесительных клапанов UFH
(графики взяты из сети RWC
site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на
20 л / мин система теряет 0.4 бара (напор 4 м) через клапан 22 мм, или
всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.
В
Кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на скорости 1,16 м 3 / час насос
может создавать напор 4,4 м. Расчеты показывают всего
потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это
больше, чем может обеспечить насос.
Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм.
что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда
иметь запасной напор насоса 2,4 м для преодоления других
коллекторы, приводы и балансировочные клапаны.
Такие характеристики насоса могут быть построены с помощью
Grundfos WebCAPS.
Эти расчеты основаны на централизованном перемешивании для всего
имущество. Если имеется более одного коллектора с собственным
смесительный клапан и насос, тогда необходимо произвести расчеты
отдельно для каждой подсистемы.
Также часто рекомендуется установить клапан защиты от перегрева, чтобы
изолируйте поток на нижний пол в случае неудачи смешивания
клапан для работы.В течение определенного периода времени вода с высокой температурой> 60 ° C может
может привести к растрескиванию стяжки, поэтому рекомендуется принять меры по защите от этого. Простейший
форма защиты — использовать стат, который будет изолировать питание UFH
насос и приводы. Полная защита будет включать в себя специальную изоляцию.
клапан какой-то — есть и электрический (стат + сервоклапан) и
чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан
установлен в контуре UFH, тогда он должен быть приспособлен к давлению
расчет потерь.
Калибровочный котел.
После расчета общих тепловых потерь объекта
рассчитаны, потребности в горячей воде можно приблизительно рассчитать как
позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой.
на каждого человека, выздоровевшего за два часа.
Сумма нагрузок на горячую воду и отопление дает минимум
размер котла. Целесообразно немного увеличить размер котла, возможно, до
30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает
КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин
должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших
котлы с фиксированной мощностью.
Подбор котлового насоса.
Для котла потребуется насос, размер которого соответствует его
мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А
требуемый расход при полном сгорании, может быть определен по мощности
котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):
Расход [л / сек] = Мощность котла [Вт]
/ ( 4200 x Падение температуры котла [C] )Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10)
= 0.57 л / с = 35 л / мин
Системы
всегда должны иметь какой-либо байпас. Пока не
используется автоматический байпас, рециркуляция через байпас
(обычно низкая или без нагрузки) необходимо будет добавить к расходу.
Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в
беспокоиться о негативном влиянии стационарных байпасов на скорость потока и
давления.
Другие клапаны, которые могут потребоваться встраивать
дизайн включает:
зональные клапаны для изоляции различных отопительных контуров, или
Подача в накопитель горячей водыпредохранительный клапан, чтобы изолировать поток к
пол в случае выхода из строя смесительного клапана.
Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.
Также необходимо сделать поправку на трубопровод от котла.
к коллекторам и / или накопителю горячей воды.
Операция буферного хранилища.
Единственный способ обеспечить работу конденсационных котлов
постоянно в режиме конденсации для обогрева или для устранения неудобств
цикличность котлов, заключается в привязке теплового накопителя к подпольной системе.
Накопитель действует как буфер между тепловой нагрузкой и мощностью котла.
Он экономит тепловую энергию во время работы котла, а затем использует ее.
накопленное тепло для поддержания нагрева после прекращения работы котла. Этот
так котел не должен гореть так часто, и будет гореть дольше
когда это произойдет.
Само по себе сокращение езды на велосипеде повысит эффективность,
однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне
котел постоянно низкий.Без теплового накопителя это очень
сложно добиться, если в котел не встроена электроника. Это
потому что для поддержания минимального расхода через котел при слабом нагреве
нагрузки, вода будет течь через байпас в обратку, поднимая
температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле
достигает 80C (верхнее значение котла), к этому времени температура обратной
выше 60С. КПД котла тем выше, чем ниже отдача.
при температуре и 60 ° C эффективность конденсации невысока.
Для теплого пола требуется только температура подачи
55C макс. Самая низкая температура в системе — это пол.
возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от
От 45 ° C до 65 ° C для поддержания теплого пола (при условии, что повышение температуры на 20 ° C составляет
подходит для бойлера).
Этого легко добиться с помощью буферного хранилища, настроив
цилиндровые термостаты соответственно. Котел не загорится, пока
оба нижних термостата требуют тепла, а затем продолжат
огонь, пока оба не будут удовлетворены.Термостаты следует отрегулировать так, чтобы
что бойлер повторно нагревает воду за один проход — второй проход будет включать
возвратная вода выше 60С.
Если требуется более горячая вода, например, для работы контуров радиаторов или водопровода
теплообменники горячей воды, то верхняя часть магазина может иметь
собственный термостат, который заменяет два нижних термостата, когда это необходимо.
Самый простой способ разогреть теплоаккумулятор — просто перекачать воду.
снизу магазина до бойлера и обратно, хотя это только
возможно с вентилируемыми котельными системами.В герметичных системах медная катушка
внутри магазина используется как котел, так и пол для привода
обогревать склад и выходить из него, однако более высокая температура котла будет
преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом
в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить
входы / выходы более 50кВт.
Для котлов без конденсации, где используется буферная
преодолеть цикличность, нужны только нижние два термостата цилиндра, оба
установить на 75 ° C.
Буферные хранилища также полезны при попытке включить
солнечные панели в систему. Катушка в основании магазина позволяет
тепло должно быть передано в самую холодную точку магазина, а затем
используется для теплых полов.
Калибровка склада горячей воды.
При расчете емкости накопителя горячей воды можно воспользоваться нашим
Waterload
Калькулятор. Как правило, мы допускаем хранение 90 литров на
ванна и 60 литров на душ в период максимального спроса.
Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище.
разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если
должны использоваться солнечные батареи.
Особое внимание следует уделять устройствам с электрическим подогревом.
системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло
предоставляется по дешевому тарифу на электроэнергию.
Особую осторожность следует проявлять также при обнаружении трупов.
форсунки, большие душевые розы или общее желание провести много времени
в душе.
DPS Thermal накопители доступны в базовых диаметрах
40 см, 45 см, 50 см и 60 см, высотой от 85 см до 2 м, что составляет
диапазон емкостей от 90 литров до 500 литров.
Герметичная или вентилируемая основная система.
Как правило, лучше всего выбрать герметичную первичную систему —
другими словами, тот, который находится под давлением, а не из резервуара.
Герметичные системы обладают следующими основными преимуществами:
Если у вас котел герметичной системы или некоторых других производителей
котла, то вентилируемая система не вариант.Однако вентилируемые системы
имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов)
кормовой и расширительный бак на чердаке.
Автоматически пополняется при проведении обслуживания, или
воздух удаляется.Разрешить использование «прямых» аккумуляторов тепла там, где вода
внутри первичной системы такая же, как и в тепловом накопителе (нет
катушки),
позволяя создать очень простую, экономичную систему с высокой степенью извлечения.Такой
магазины также могут более эффективно использовать солнечную энергию для полов.
ЭТАЖ
ДИЗАЙН:
стяжка
Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости.
прочная поверхность без острых частиц, этого необходимо избегать
прокалывание DPM.
DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке
деревянные полы или ламинат на цементные основания, например,
бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит
потливость и попадание влаги с пола.
Изоляция пола, как правило, из жесткого пенопласта.
изоляционная плита со светоотражающей пленкой
(Целотекс).
Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм,
1200×1000мм …)
Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В
сетка снимается с изоляции с помощью распорок перед заполнением
стяжка.
Цементная добавка / пластификатор добавляется в стяжку для обеспечения
полная изоляция трубы / решетки стяжкой для максимального нагрева
перевод из труб в стяжку получается, а для придания
дополнительная прочность на сжатие и изгиб.
Подв. Перекрытия
В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8.
как тепловая масса, и распределить тепловую нагрузку.Это дешевле
альтернатива использованию алюминиевых распорных пластин.
ВЫШЕ СУСТАВА:
МЕЖДУ СТРУЯМИ:
Некоторые ссылки на компании по производству полов:
Borders Underfloor
Отопление
Консервация инженеров
Continental UFH
Экватор
Hepworth Hep2O
Hilton-Croft UFH
Невидимое отопление
Nu-Heat
OSMA / Термодоска
Пексатерм
UFH
Под полом
ООО «Тепловые системы»
Вирсбо
.
