Расчет уклона крыши — способы, формулы расчета, виды и как изменить угол конструкции

Для того чтобы на поверхности крыши долго не застаивалась дождевая вода или снег, тем самым образовывая лужи, которые могут создавать дополнительную нагрузку на кровлю, ее окончаниям придают небольшой уклон под определённым градусом (процентом наклонна).

• Зависимость уклона от вида крыши и кровельного материала ↓
• Виды уклонов ↓
• Оптимальный уклон ↓
• Способы выполнения расчетов ↓
• Пример расчёта ↓
• 1. Формула №1 ↓
• 2. Формула №2. ↓
• Как изменить уклон конструкции ↓

Зависимость уклона от вида крыши и кровельного материала

Перед тем как заняться расчетом уклона в процентах либо градусном соотношении необходимо выяснить какая конструкция у крыши. Эти данные зависят напрямую от использованного материала. Например, для сложных крыш используется металл, черепица, мягкий кровель, а для простых – обычная черепица или шифер.

Важно знать: угол наклонна для данной конструкции может варьироваться от 30 до 60 градусов (если сделать больше или меньше, то вода после дождя не будет стекать правильно, вследствие чего на поверхности кровли будут образовываться лужи, которые со временем могут значительно повредить конструкцию.

Также кроме данного параметра, необходимо подумать о правильном схождении снега и льда, который может создавать дополнительную нагрузку на саму кровлю:

1. Для мягкой кровли максимально позволительный уклон составляет от 8 до 18 градусов. В некоторый случаях он может быть больше (в зависимости от ситуации), но ни в коем случае меньше, так как опять даже вода не сможет стечь.
2. Для сложного типа крыш в основном используется листовой материал и для расчета оптимального угла уклона необходимо учесть немало факторов (в том числе, тип материала, его глубина, способ установки и многое другое).

Как правило, лучший угол уклона для листового материала составляет от 14 до 16 градусов (данный угол отлично подходит для правильного стока воды и отхода снежных масс).

Важно знать: если же вам необходим другой угол наклонна, то его лучше рассчитать в процентном соотношении с учетом необходимой герметизации стыков, плит и швов для того.

Для того чтобы талая вода полностью стекала и не повреждала покрытие. Также для этих целей дополнительно могут применяться стандартные системы для стока воды внутреннего или внешнего вида.

Виды уклонов

1. Минимальный – от 0 до 10%. В основном применяться для огнестойких материалов. Также угол наклона может зависит от типа монтажа.
2. Средний – от 10 до 28% (используется для шифера).
3. Максимальный – от 29 до 33%. Оптимальный угол наклона для стального покрытия.

Оптимальный уклон

Заранее практически невозможно определиться оптимальный угол наклона поэтому сейчас, давайте разберем какие все-таки данные влияют на этот нехитрый показатель:

1. В первую очередь он зависит от местности (имеется в виду направления ветров). Например, чем чаще и сильнее ветры, тем меньше должен быть наклон.
2. Назначение постройки. Все должно быть согласно строительным нормам. То есть для жилого дома поставлена одна норма (до 33%), а для склада – другая (до 20%). Если пренебречь данными нормами, то последствия для здания могут быть весьма плачевными.
3. Климатические условия в местности, где вы проживаете. От климатических условий зависит многое. Например, если в регионе, где вы проживаете часто выпадает снег и льют дожди, то лучше всего немного поднять угол. Подобная конструкция не только поможет воде и прочим осадкам правильно стечь, а и будет противостоять их большому скоплению. Если вашей местности постоянного проживания всегда ярко светит солнце, то вам подойдут полностью плоские крыши с небольшими откосами, так как это позволит избежать сильного нагрева самого здания, что обеспечит комфортную температуру в доме для его жильцов.

Как видите, оптимальный угол наклона рассчитать теоретически довольно сложно и поэтому рекомендуется действовать уже непосредственно на месте.

Способы выполнения расчетов

Расчет можно проводить несколькими способами:

1. С помощью специальной строительной формулы. С ее помощью вы можете получить более точные результаты, но процесс расчётов может быть долгим и сложным. В основном используются 2 формулы, о которых мы расскажем вам ниже.
2. Таблица Брадиса – небольшая четырехзначная таблица для всех синусов, косинусов и котангенсов. Данная таблица является более быстрым способом проведения расчетов, но, к сожалению, в этой таблице не все смогут подыскать оптимальный угол для себя, так как в ней используются только основные данные, а как мы уже знаем наклон крыши может быть весьма нестандартным.

Пример расчёта

Расчет проводится по нехитрой, на первый взгляд, формуле: Hk = LдxtgA или Lс = Hк/sinA. Что же означают эти данные? — спросите вы.

Первая формула:

1. Hk – это высота конька.
2. Lд – половина длины пролета дома.
3. tgA – тангенс угла наклонна крыши.

Вторая формула:

1. Lс – длина стропил.
2. Hk – это высота конька.
3. sinA – синус угла наклонна крыши.

Пример расчетов: для того, чтобы общий результат формул был более-менее ясен, представляем вам небольшие примеры расчетов по 2 вышеперечисленным формулам.

1. Формула №1

Толщина обрешетки равна 2.5 килограммам, 1 метр квадратный кровли весит около 15 килограмм. Также планируется уложить слой утеплителя толщиной не больше 10 сантиметров (квадратный метр его веса составляет около 10 килограмм).

Ко всему вышеперечисленному еще добавляется и небольшой слой ондулина, вес которого не меньше 3 килограмм одного квадратного метра. Необходимо правильно рассчитать угол наклонна кровли.

Расчет: (15+10+3) х1,1 = 30,8 кг/квадратных метра.

Важно знать: в среднем нагрузка на кровлю дома не превышает 50 килограмм на 1 метр квадратный. Из полученных данных и определяется необходимый угол (его можно поискать в таблице Брадиса).

2. Формула №2.

Для возведения крыши используются стропилы длиною 20 метров квадратных, 1 метр используемой квадратный кровли весит около 15 килограмм.

Расчет: 15/1.1 = 13.6 килограмм – это уровень нагрузки на крышу. Из полученных данных необходимо вывести оптимальный угол наклона для вашей крыши.

Таблица Брадиса:

Важно знать: по данной таблице можно легко и быстро выяснить необходимый угол для вашей крыши.

Помните, что, кроме основных параметров (используемые материалы, назначение постройки и многое другое) необходимо учитывать и дополнительные), которые в той или иной степени могут влиять на процент (градус) наклонна.

К дополнительным данным относятся следующие показатели: климатические условия, направление ветра и так далее.

Как изменить уклон конструкции

Некоторые дома обладают довольно сложной конструкцией (имеется в виду конструкции крыши), которая не позволяет либо довольно сильно затрудняет проводить какие-либо ремонтные работы (особенно в осенний и зимний период года, когда добавляются неблагоприятные погодные условия и прочее).

Наличие всевозможный архитектурных изысков и дополнительных украшений также очень сильно мешают проводить строительные работы в плане того, что нужно быть предельно аккуратными и осторожными в процессе работы, дабы их не повредить, а иногда эти украшения могут собой полностью или частично закрывать доступ к определенной части крыши.

Именно из-за этих вышеперечисленных причин большинство владельцев домов задумываются о том, как можно быстро изменить угол наклонна конструкции. Что ж, давайте рассмотрим этот вопрос более подробно и разберёмся возможно ли это.

Важно знать: чисто теоретически такую работу провести можно, но опять же, все зависит от типа готовой кровли.

Проводится измена уклона нескольким способами:

1. Перемещение висячей кровли в наклонную. За время долгого использования некоторые элементы крыши могут ослабевать, что приводит к ее опусканию вниз. Чтобы исправить данную проблему лучше всего сделать ее боле наклонной. Для этого необходимо полностью разгрузить все перекрытия с помощью специальной системы для разгрузки и преобразования (она состоит из металлических либо кирпичных колонн).
2. Изменение планировки крыши. Это довольно долгий, в некотором значении мучительный способ изменения уклона, но как показывает практика – довольно эффективный. Наверняка вы задумались о смысле изменения планировки кровли, если зачастую они предельно просты. Встречаются крыши со сложной конструкцией состоящая из нескольких слоев с выступающими параметрами, а для таких крыш определить правильный угол довольно сложно. Изменить планировку можно путем установки самостоятельно функционирующий участков крыши, которые выполняются из однородного материала для кровли.
3. Установка строительной системы. В данном случае заменятся стальная кровля на другой строительный материал (более легкий) с помощью которого выполняется полная или частичная замена системы.

Важно знать: при замене кровельного материала на черепицу или другой подобный материал угол наклона должен быть в пределах 22%.

Статья была полезна?

0,00 (оценок: 0)

Как рассчитать угол наклона крыши

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo. Guru!

Калькулятор расчёта угла наклона крыши

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Итак, смотрим на фронтон и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2). Иными словами, в нашем случае это высота H, деленная на половину основания L. Возьмем ту же ширину фронтона 9.5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

• промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
• при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
• центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
• угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

• определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
• обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
• следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
• все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

• особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
• тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
• материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.. Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Критерии выбора угла наклона

Высчитывая угол наклона крыши для металлочерепицы, нужно знать, что малая крутизна имеет свои достоинства:

1. экономичность расхода материалов;
2. снижение весовой массы кровельного ковра, показателя парусности листов, что минимизирует риск появления дефектов при шквальных ветрах;
3. удобство и простоту обустройства систем водоотведения.

Но есть и недостатки, если наклон крыши минимальный, то:

1. необходимо максимально герметизировать стыки, так как практически полное отсутствие слива повышает возможность проникновения влаги через точки крепления;
2. придется чаще убирать снеговые завалы на крыше, чтобы металлочерепица не подвергалась повышенной нагрузке;
3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление кровельных элементов;
4. под плоской крышей не всегда есть возможность обустройства просторных жилых/нежилых помещений.

Но если уклон крыши большой, например в 45°, то, несмотря на свободный сход снегового покрова, увеличена масса покрытия, из-за чего листы попросту сползают. Выход – упрочнение крепежа и неукоснительное соблюдение технологии монтажа кровельного ковра. Кроме того, когда угол наклона крыши из металлочерепицы слишком крутой, увеличивается расход кровельного материала, как и при обустройстве фигурных скатов.

Чтобы не просчитывать, какой угол будет лучше, берите за основу рекомендации опытных кровельщиков: для односкатных крыш составляет 20-30°, для двухскатных – 25-45°. И небольшой совет: при обустройстве обрешетки с частым шагом получается некая амортизационная подушка, упрочняющая кровельный ковер. Зная формулу расчета, легко просчитать разные варианты крутизны скатов и решить, какому углу отдать предпочтение, в зависимости от погодных, климатических условий и финансовой составляющей: как ни крути, на крыши с минимальным уклоном расход материала меньше.

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.. Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Оптимальные значения

Углы наклона кровли, при использовании разных видов финишных покрытий, зависят от рекомендаций изготовителя, а также СП 17.13330.2017 «Кровли».

Выбор этих значений определяется различной степенью герметизации внутренних помещений от атмосферных осадков, ветра и пыли в зависимости от материала кровли.

Также уклон выбирается в зависимости от назначения чердачного помещения. Чем круче крыша, тем меньше свободного пространства остается под кровлей.

Оптимальными значениями для вальмовых крыш считаются уклоны в пределах 20-45°. При этом угол трапециевидных скатов и вальм может отличаться.

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия

. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

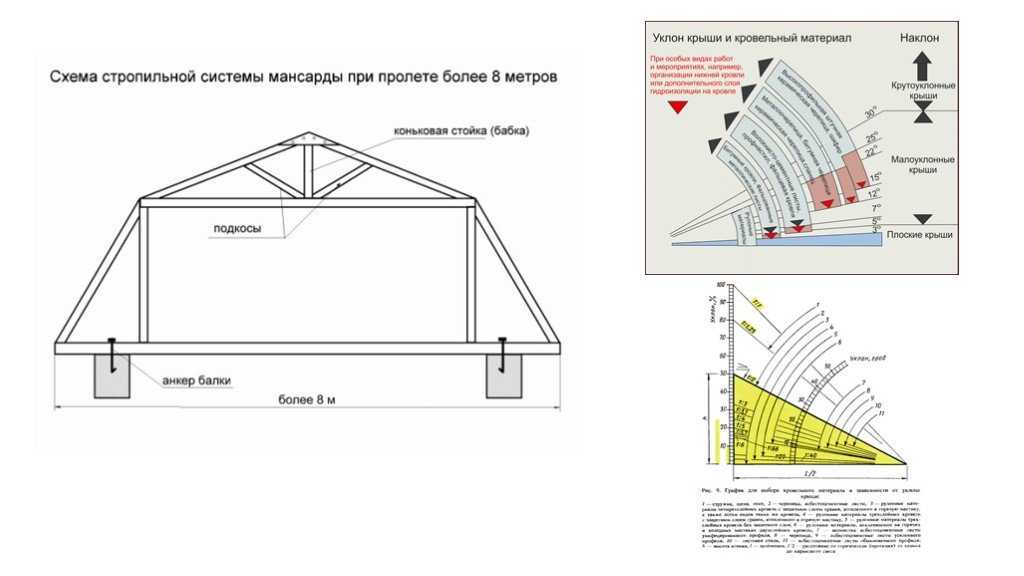

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Что нужно учитывать при проектировании?

Исходными данными для расчета служат:

• Геометрические параметры постройки (расстояние между несущими стенами, наличие перегородок, высота аттиковых или мансардных стен).
• Климатические условия эксплуатации скатов (снеговая и ветровая нагрузка, количество и частота осадков в регионе, средняя температура воздуха).
• Назначение крыши (требования к вентиляции, планы на использование внутреннего пространства, потребность в утеплении или дополнительном остеклении).
• Ориентировочный вес кровельного покрытия и других материалов пирога.

Строительство начинается при наличии готового проекта, т.е. после подбора оптимальной конструкции и уклона, расчета площади, длины и высоты каждого ската. Именно эти показатели служат основой при определении нагрузки, сечения и шага элементов каркаса, количества материалов и сметы строительства.

Зависимость высоты конька от уклона крыши

Произвести несложные расчеты можно, воспользовавшись математической формулой. Высота конька равняется ½ ширины здания, деленной на 2 и умноженной на 100.

Для определения высоты конька размечают 2 внешние стены (вдоль которых будет располагаться скат). Натирают шнур мелом, натягивают между отметками. Затем определяют центр у шнура, в получившейся точке ставят планку (перпендикулярно относительно плоскости перекрытия).

Высота конька и уклон крыши.

Путем изменения шнура добиваются нужного уклона. После получения необходимого результата на планке ставят отметку. Отпиливают получившийся кусок, делают шаблон, который требуется для опор конька.

Как определить коэффициент уклона крыши | Справочник по дому

Автор Rochelle Leggett

Фактор уклона крыши, или шаг, вашего дома — это мера крутизны вашей крыши. Это полезно знать по ряду причин. Например, некоторые кровельные материалы лучше всего работают с определенными коэффициентами уклона крыши. Определить коэффициент уклона крыши несложно, но для этого требуется небольшая физическая координация, поскольку вы должны быть в состоянии подняться на крышу. Возможно, вы обнаружите, что наличие помощника делает процесс проще и безопаснее.

1. Осмотрите свою крышу и найдите безопасное место для подъема. Кровельный материал должен выглядеть сухим и неповрежденным. Места рядом с впадинами на крыше, как правило, наиболее безопасны для подъема. Вентиляционные отверстия также являются хорошими функциями для поиска; оба они дадут вам что-то, что поможет вам подняться или удержаться, если вы поскользнетесь.

2. Приставьте выдвижную лестницу к крыше. Вытяните руки и ладони перпендикулярно земле, когда вы стоите перед лестницей, поставив ноги на ножки лестницы. Если вы легко касаетесь ступени, не двигая пальцами, вероятно, лестница находится под хорошим углом подъема. Убедитесь, что нижняя часть лестницы ровная и устойчивая; Вы можете использовать предмет, например доску, чтобы сделать лестницу более ровной. Если земля грязная, вы можете вдавить ножки лестницы в землю. Для лучшей безопасности лестница должна выступать примерно на 3 фута над краем крыши.

3. Поднимитесь по лестнице на крышу. Поднимаясь по лестнице, вы можете захотеть привязать ее к желобу или бордюру. Это несколько стабилизирует лестницу и предотвратит ее падение и застревание на крыше. Медленно взбирайтесь на крышу, обращая внимание на незакрепленный кровельный материал или скользкие участки, из-за которых вы можете поскользнуться.

4. Установите уровень на верхнем коньке крыши. Вам нужен уровень длиной 12 дюймов или тот, на котором есть размеры. Один конец уровня должен простираться к вам, совершенно горизонтально, на 12 дюймов.

5. Держите уровень так, чтобы пузырек находился посередине линий. Держите линейку перпендикулярно обращенному к вам концу уровня так, чтобы конец линейки касался крыши, а сторона линейки касалась конца уровня. Это требует некоторой координации, поэтому вам может быть проще, если кто-то будет держать линейку или уровень для вас.

6. Запишите количество дюймов между крышей и нижней частью уровня, 12 дюймов от пика крыши. Коэффициент уклона крыши записывается как «x/12», где «x» — вертикальное расстояние, измеренное вами от крыши до уровня. Например, если бы измерение равнялось 3, коэффициент уклона вашей крыши был бы равен 3/12, и у вас была бы крыша с небольшим уклоном. Если измерение было 8, то коэффициент уклона вашей крыши равен 8/12, и у вас обычный уклон крыши. Коэффициент уклона крыши представляет собой измерение вертикального подъема в дюймах на 12-дюймовом пролете.

7. Спуститесь с крыши так же, как поднимались, и отвяжите лестницу на пути вниз, если вы ее привязали.

Ссылки

• Old House Online: 12 советов по безопасности лестницы
• Выбор покупателя Осмотр дома: уклон крыши

Предупреждения

• Если ваша крыша крутая, измерьте ее у профессионала.

Расчет уклона крыши в строительстве

Расчет уклона крыши в строительстве

• Сообщение опубликовано: 09.07.2021
• Категория должности: Здания / Девелопмент недвижимости
• Последнее изменение сообщения: 09.08.2021
• Время чтения: 3 минуты чтения

1
Расчет уклона крыши в строительстве

1. 1
Уклон крыши

1,2
Почему важен уклон крыши?

1,3
Как рассчитать уклон крыши.

Расчет уклона крыши при строительстве

Когда вы выбираете металлическую крышу для своего нового дома или проекта реконструкции кровли, важно знать уклон вашей крыши. Наклон крыши помогает вам определить, какой тип металлической панели лучше всего подходит для вашего дома, а также влияет на то, как будет установлена ​​система. Это также имеет значение с точки зрения целостности и безопасности дома или здания.

Расчет уклона крыши обычно определяется коэффициентом подъема над пролетом. Если скат крыши «поднимается», скажем, на 4 дюйма при измерении на 12 дюймов вдоль нижней части горизонтальной фермы крыши, говорят, что уклон крыши составляет 4:12; т. е. 4 дюйма подъема на 12 дюймов (один фут) пробега

Уклон крыши

Уклон крыши — это уклон крыши. Он выражается как отношение вертикального подъема к горизонтальному и говорит вам, на сколько дюймов поднимается крыша на каждые двенадцать дюймов глубины. Чем выше подъем, тем круче крыша. Коэффициент измерения всегда выражается в дюймах на фут. Например, крыша, которая поднимается на шесть дюймов на каждый фут, будет записана как 4:12. Как правило, наиболее распространенные скаты крыши будут называться плоскими, пологими, средними и крутыми.

Почему важен уклон крыши?

Знание уклона вашей крыши является ключевым моментом при установке новой крыши или замене старой. Существует довольно много причин, по которым этот компонент важен для всей кровельной системы, в том числе следующие:

• Определяет материалы — Крутизна вашей крыши может быть определяющим фактором при выборе типа металлических кровельных материалов, которые вы можете или не можете использовать. использовать. Под всеми металлическими кровельными панелями Bridger Steel вы найдете раскрывающееся меню в разделе «Сведения о продукте», в котором отображается «Рекомендуемый уклон крыши». Знание вашего уклона может помочь вам сузить выбор и убедиться, что вы получаете лучший продукт для своей крыши.
• Защищает от непогоды  — Наклон крыши также важен, потому что он помогает защитить ваш дом от непогоды, обеспечивает сток дождя и снега и предотвращает скопление влаги. Таким образом, ваша крыша защищена от воды и плесени.
• Защищает от обрушения  — Правильный уклон крыши, особенно в условиях сильного снегопада, помогает защитить дом от обрушения крыши. Во многих штатах действуют строительные нормы и правила, которые включают требования к минимальному шагу, чтобы защитить домовладельцев от обрушения крыши.0010

Как рассчитать уклон крыши.

Чтобы измерить уклон крыши, вам понадобится уровень и рулетка. Сначала вам нужно отмерить 12 дюймов от одного конца уровня и отметить его. В то время как вы можете измерить крышу по внешней поверхности, наиболее точный способ найти уклон — это внутренняя часть недостроенного чердака с использованием стропил.
