8 грубых ошибок в обустройстве колодца на участке
Рытье колодца своими руками требует немалой физической силы и выносливости. А еще важно избегать досадных ошибок, чтобы не переделывать работу заново. Если вы формируете колодец на новом участке, выберите для него подходящее место. Большинство ошибок связанно именно с неправильным расположением сооружения.
1 Рыть рядом с фундаментом
Как удобно, когда колодец находится прямо у дома! Не нужно далеко носить тяжелые ведра и можно напиться чистой воды в любое время. Планируя расположение колодца близко к дому, отступите как минимум пять метров. Иначе основание дома может стать менее прочным и дать трещины, ведь нагрузка от фундамента распределяется не только на землю непосредственно под домом, но и на ближайшую территорию под углом 45 градусов.
ShutterStock
2 Нарушать нормы
Важно помнить о необходимой дистанции и рекомендуемых расстояниях. Согласно СанПиН 2. 1.3684-21, от дороги колодец стоит удалить на расстояние в 30 метров. В радиусе 20 метров от источника питьевой воды запрещено мыть машины, стирать белье или каким-то иным способом загрязнять воду. 50 метров должно быть от любого источника загрязнения. Если дистанцию соблюсти невозможно, необходимо получить разрешение в СЭС. А еще сооружение нужно согласовывать.
4 Не учитывать особенности почвы
Не рекомендуется располагать колодец в болотистой местности (кстати, это тоже регулируют нормы СанПин). Из-за особенностей почвы вода из колодца может содержать тяжелые металлы, нефтепродукты и соли. Также в месте, которое отвели под колодец, не должно быть верховых (или грунтовых) вод, они также могут потенциально повлиять на качество воды в колодце. Верховые воды часто встречаются как раз в болотистой местности.
Pixabay
4 Не учитывать ландшафт
Чтобы колодец не пересыхал и служил вам долгие годы, на этапе планирования важно тщательно изучить особенности ландшафта. Склоны и овраги не годятся для постройки колодца. В этих местах конструкция может обрушиться, или внутри будет недостаточно воды.
5 Сэкономить на инструментах
Рытье колодца — трудный и достаточно длительный процесс. Самостоятельно формировать колодец на участке под силу не всем, но если вы решились делать все своими руками, выберите хорошие инструменты. Например, от качества и остроты штыковой лопаты, которой обычно копают колодец, зависит и ваша работоспособность, и комфорт. В свою очередь, некачественные инструменты могут сломаться или замедлить процесс работы.
ShutterStock
6 Ненадежно соединять кольца
Кольца необходимо тщательно соединять между собой. Недостаточно прочное сцепление — одна из самых частых ошибок при постройке колодца. Даже если вы используете кольца с шипами и пазами, которые отлично соединяются, специалисты все равно советуют перестраховаться и скрепить все скобами еще раз. Дело в том, что по горизонтали такие кольца двигаться не будут, но они могут вытянуться по вертикали, например в межсезонье, когда земля «подвижна».
7 Оставить внешнее оформление без внимания
Выберите стиль, который наиболее удачно вписывается в окружающий ландшафт и гармонирует с другими постройками. Наиболее популярные материалы для внешнего оформления колодца: дерево и камень. Иногда применяют и штукатурку. В качестве декоративного элемента можно использовать живые растения в кашпо. Важно помнить, что колодец нужно грамотно вписать в окружающий ландшафт, а для этого площадка вокруг него должна максимально подстраиваться под дизайн участка.
Instagram @stargorod_rf
Instagram @yuriby317
ShutterStocl
8 Не закрыть колодец ничем
Согласно СанПиН 2.1.3684-21, надземная часть колодца должна иметь укрытие. Открытый колодец представляет собой потенциальную угрозу здоровью. В воду могут попасть вредные вещества с поверхности, упасть и утонуть маленькое животное. Все это загрязняет воду в колодце и впоследствии пользоваться им без очистки будет нельзя. Закрыть колодец можно обычной крышкой или специальным люком, построить декоративный домик.
ShutterStock
Материал подготовила
Елена Перлова
Выбор места под колодец | 102колодца.рф
Выбор места под колодец | 102колодца.рф
Копка колодцев в Уфе
Иглино,
ул. Горького, 2Г
График работы:
с 8.00 до 18.00 без обеда и выходных
+7(903) 350-91-30
При планировании собственного колодца на участке самым важным является выбор места под него. Дело в том, что вода теоретически может быть на всей площади участка. Но для питьевых и пищевых целей требуется максимально чистая и полезная вода из грунта. Для этого нужно найти водоносную жилу с проточной водой.
Также при планировании колодца необходимо соблюсти и еще ряд факторов.
Фактор безопасности
Прежде всего, стоит соблюсти самые важные факторы безопасности:

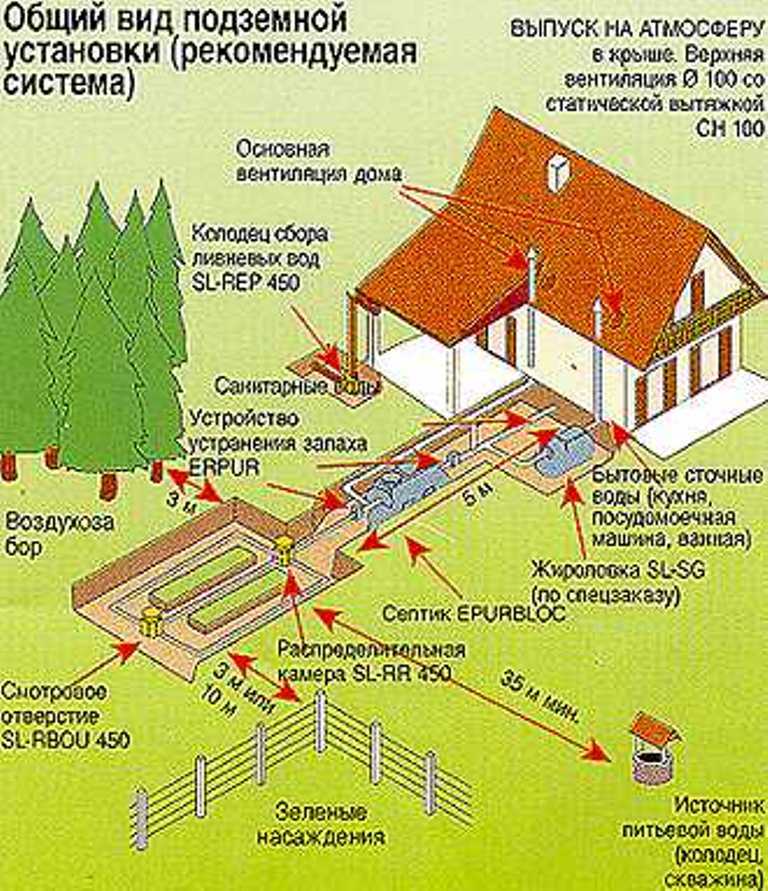

- Конструкция шахтного колодца должна располагаться в отдалении от ямы канализационной системы, септика, а также от мест принятия душа.

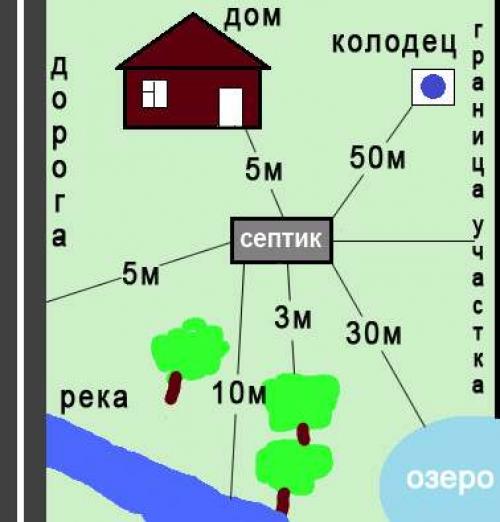

Расстояние от колодца до канализации должно быть не менее 15 метров.
- Также нельзя располагать колодец в местах, рядом с которыми хранятся химикаты и удобрения. С талыми водами частицы токсичных веществ могут попасть в грунт и вызвать тяжелые отравления, порой с летальным исходом. Колодец не следует располагать рядом с навозными кучами, помойными ямами, банями, сараями для домашних животных.
- Если у вас есть подсобное хозяйство или гуляющие по двору крупные домашние питомцы, то не стоит устанавливать колодец в том месте, где они могут жить на улице, останавливаться часто отдыхать. Это элементарное требование безопасности — нередки случаи, когда домашнее животное падало в колодец и спасти его оказывалось невозможно.
Также, возведя уже колодец на участке, важно обеспечить его ограждение. Также стоит учитывать и то, что колодец не должен никак мешать проезду, а также проложенным дорожкам и тропинкам, зданиям и постройкам на участке.
Фактор удобства
При выборе места важно знать расстояние от колодца до дома и других построек на участке. Его месторасположение должно быть для вас удобным. Чтобы не составило проблем подвести к дому систему водоснабжения, не нужно было слишком далеко идти, если нужно набрать воду вручную.
Выбрать высокое место
Под колодец традиционно выбирается наиболее высокое по рельефу место на участке.
Место под колодец и фундамент дома
Для владельцев небольших участков есть свои особенности по расположению колодцев. Дело в том, что дома на малозаглубленных фундаментах могут страдать от близости рядом с ними колодезных шахт. Не рекомендуется установка колодцев вблизи к подобным зданиям. Особенно это касается малозаглубленных ленточных фундаментов на глинистой почве. Также немаловажный фактор при расположении колодца рядом с таким домом — глубина колодезной шахты. Неглубокие колодцы более опасны, так как вода может подмывать фундамент.
Согласно СНиП 30-02-97, колодцы возможно располагать на расстоянии от фундаментов зданий не менее чем в 3 метра.
Поиск места водоносной жилы на участке
При поиске на участке водоносной жилы мы используем старый и проверенный метод с рамками. Глубину залегания водоностного слоя мы заранее не сможем определить, пока не начнем бурить и не дойдём до водоносной жилы.
Крайне важно добраться до водоносной жилы с проточной водой, которая будет обеспечивать колодец.
В любом случае, при выборе места самое важное — учитывать рельеф и состав почвы, обращать внимание на расположение колодцев и их глубину на соседних участках.
Наша компания “102 колодца” делает весь спектр работ по копке и бурению колодце в Уфе и близлежащих районах Башкортостана. В том числе, наши мастера проводят процедуру поиска воды на участке, определяют оптимальное место для нахождения колодца и его глубину. Позвоните нам и мы установим на вашем участке колодец под ключ.
Другие новости
29.06.2023 13:02
До какой глубины копать колодец в глине? Все о специфике глинистых почв
15.06.2023 12:56
Пробное бурение на воду для колодца и другие способы найти водоносную жилу
Отзывы (0)
Добавить отзыв
Отзывы клиентов о работе с нами:
Еще вы можете заказать
Копка колодцев
Бурение колодцев
Установка шамбо
Кольца для колодцев
Кольца для канализации
Копка канализаций
Копка траншей
Кессоны для скважин
Остались вопросы?
Что определяет местоположение колодца?
Геология, лизинг, выдача разрешений, технологии, экономика и окружающая среда
Дата обновления: 01. 06.2018
Нефть и окружающая среда, часть 8/24
Автор Э. Эллисон и Б. Мэндлер для AGI, 2018 г. 900 09 Загрузить версию для печати
Введение
Горные породы, богатые нефтью и газом, встречаются только в определенных частях Соединенных Штатов, поэтому в большей части страны нет нефтяных или газовых скважин. Там, где добыча нефти и газа является коммерчески жизнеспособной, точное местоположение каждой скважины определяется многими факторами, включая аренду, разрешения, конкурирующие виды землепользования, защиту окружающей среды, экономику и технологию бурения. Эти факторы тесно взаимосвязаны: лучшим местом для скважины с точки зрения защиты окружающей среды может быть земля, которую владелец не будет сдавать в аренду для бурения, бурение на ней может быть более дорогим, или может быть слишком близко к школе, чтобы государство могло выдать разрешение на бурение. Наиболее выгодное местоположение может поставить под угрозу местный водный путь или посягнуть на важные сельскохозяйственные угодья. Окончательное место для большинства скважин обычно выбирается, чтобы сбалансировать требования федеральных, государственных и местных регулирующих органов, землевладельцев, нефтегазовых операторов и местного сообщества.
Поиск подходящих пород
Нефть и газ могут образовываться не во всех породах; значительные количества могут образовываться только из органических веществ (остатков живых организмов), попавших в толстые слои отложений. В то время как торф и уголь образуются из растительного материала, нефть и газ в основном образуются из больших скоплений крошечного планктона, который жил и умирал в древних озерах, морях и океанах. По мере того как богатые органикой отложения накапливаются с течением времени, более глубокие части погребаются. Как только отложения достигают глубины от 5000 до 30 000 футов, температура и давление становятся достаточно высокими, чтобы преобразовать органическое вещество в нефть и газ. Плавучие нефть и газ могут подниматься к поверхности и захватываться вышележащими непроницаемыми породами или могут оставаться захваченными породами, в которых они образовались (обычно сланцами). Эти процессы привели к образованию крупных нефтяных и газовых месторождений в Калифорнии, в Скалистых горах и к востоку от них, а также в Мексиканском заливе и бассейне Аппалачей.
В пределах богатых нефтью районов более мелкомасштабные вариации геологии района будут создавать регионы с большей или меньшей продуктивностью, как показано ниже для месторождений Марселлус и Ютика/Пойнт-Плезант в Аппалачском бассейне. 3
Слева: Районы исторической добычи нефти (красный), газа (зеленый) или смешанной (желтый) добычи на прилегающих территориях США по состоянию на 2005 г. (непосредственно перед сланцевым бумом). Справа: текущие (сплошные оранжевые плюс синие и черные контуры) и перспективные (сплошные красные) сланцы для добычи нефти и газа, перекрывающие основные осадочные бассейны (желто-коричневые), по состоянию на 2016 г. Изображение предоставлено: Лаура Р. Х. Бьюик, Геологическая служба США; 1 Управление энергетической информации США. 2
Аренда: Разрешение землевладельца
Права на полезные ископаемые — право собственности на горные породы, полезные ископаемые, нефть и газ под участком земли — могут принадлежать частным лицам или органам местного самоуправления, штата или федерального правительства. Перед разведкой и добычей нефти и газа операторы должны получить договор аренды от владельца прав на добычу полезных ископаемых. Владелец прав на добычу полезных ископаемых может отличаться от владельца земли, а в некоторых случаях владелец одного полезного ископаемого, такого как уголь, отличается от владельца нефти и газа. Эти случаи «разделения имущества», когда есть разные владельцы наземных и подземных ресурсов, являются результатом того факта, что право собственности на полезные ископаемые может быть продано или передано, как и другое имущество.
Получение аренды не означает бурения скважины. Как правило, оператор приобретает большое количество договоров аренды в районе, чтобы дать ему возможность бурить скважины в различных местах на основе результатов разведки и раннего бурения.
Частные владельцы полезных ископаемых могут выбрать аренду или не аренду своей земли для бурения и могут договориться об условиях аренды, включая авансовый «бонусный» платеж в размере от менее ста до нескольких тысяч долларов за акр. В договоре аренды также устанавливаются лицензионные платежи (доля стоимости добытых ресурсов, которая будет выплачиваться владельцу полезных ископаемых, часто 12,5%). Условия аренды могут также включать требования по защите сельскохозяйственных культур, домашнего скота или зданий, и все это может повлиять на расположение колодца.
Федеральное правительство ограничивает добычу нефти и газа в национальных парках, памятниках и районах, где Конгресс или Президент приостановили такую деятельность. В других областях федеральное правительство сдает в аренду государственные земли для разработки месторождений нефти и газа, когда считается, что они совместимы с другими общественными видами использования и защитой дикой природы, ландшафта, воды и земли. 5 Федеральная аренда предлагается в рамках регулярных конкурентных продаж по аренде. Государственные земли также могут быть сданы в аренду, как правило, на конкурсной основе. Например, сланцы Marcellus и Utica лежат под 1,5 миллионами акров лесных угодий штата Пенсильвания; в 2017 году более 130 000 акров из них были сданы в аренду для добычи сланцевого газа. 6 Кроме того, индейские племена, отдельные владельцы полезных ископаемых коренных американцев и корпорации коренных жителей Аляски могут сдавать в аренду свои земли для разработки месторождений нефти и газа. 7
Разрешения на бурение
Независимо от договоров аренды операторы должны получить разрешение от штата на бурение скважины на любой земле в пределах этого штата, независимо от того, является ли она частной или принадлежит местному, государственному или федеральному правительству. 8 Если земля находится в федеральной собственности, также требуется федеральное разрешение (см. ниже). В некоторых случаях для бурения скважины также потребуется разрешение округа или местного правительства. Хотя государственные правила бурения сильно различаются, общие правила включают:
- Ограничения на бурение в парках или исторических местах или рядом с ними
- Правила относительно близкого расположения скважин, чтобы операторы не могли добывать ресурсы, принадлежащие соседним арендаторам и владельцам прав на добычу полезных ископаемых
- Минимальные расстояния или отступы между колодцами и домами, предприятиями, школами, дорогами или общественными местами – некоторые местные и окружные органы власти также устанавливают минимальные расстояния в пределах своей юрисдикции
В некоторых штатах заявка на бурение скважины может быть открыта для общественного обсуждения до утверждения.
Если оператор планирует произвести гидравлический разрыв скважины, на него могут распространяться дополнительные правила, такие как измерение уровня грунтовых вод перед бурением. Это дает информацию о составе местных подземных вод до бурения, что позволяет выявить потенциальное загрязнение подземных вод жидкостями гидроразрыва пласта. 9 По состоянию на 2018 год гидроразрыв пласта был запрещен в двух штатах с ресурсами, которые можно было бы добывать с использованием этой технологии (Нью-Йорк 10 и Мэриленд 11 ), а также один штат без известных запасов нефти или газа (Вермонт 12 ).
Ограничения на бурение на федеральных землях
Бурение на государственных землях контролируется федеральным правительством, которое стремится сбалансировать широкий спектр видов землепользования, включая разведку и добычу нефти и газа, выпас скота, охоту и рыболовство, добычу угля и полезных ископаемых, отдых и сохранение природы или культуры. 13 Законы, принятые Конгрессом и подписанные Президентом, или распоряжения, подписанные Президентом, могут ограничивать или запрещать аренду и/или бурение в районах, контролируемых федеральным правительством. Недавние и исторические ограничения и запреты такого рода были введены в действие в национальных парках и памятниках, заповедных зонах, Великих озерах и на шельфе (дополнительную информацию о морском бурении см. в разделе «Морская нефть и газ» в этой серии).
Разработка месторождений нефти и газа на федеральных землях на суше в значительной степени контролируется Бюро управления земельными ресурсами (BLM). На территориях, находящихся под управлением BLM, находится около 100 000 действующих скважин; в период с 2000 по 2016 год ежегодно бурилось в среднем 3000 новых скважин. 13,14 Лесная служба, Служба национальных парков, Инженерные войска, военные или Бюро мелиорации могут налагать дополнительные ограничения на земли, находящиеся в их ведении. Независимо от права собственности на землю, если операторы намерены бурить под судоходным водным путем или добавить новый материал (например, для дорог или кустовых площадок), который может повлиять на водный путь или водно-болотные угодья, они должны сначала получить разрешение Инженерного корпуса армии США. 15
Закон о национальной экологической политике 1970 года (NEPA) требует, чтобы федеральные агентства оценивали воздействие на окружающую среду предлагаемых ими действий, включая аренду нефти и газа или бурение на федеральной земле. 16 Для соблюдения NEPA и других требований BLM разрабатывает региональные долгосрочные планы землепользования, называемые планами управления ресурсами, при участии других государственных учреждений, отдельных лиц, организаций и местных органов власти (см. «Газовое месторождение Пайндейл, Вайоминг» в этой серии, где приведены примеры элементов Плана управления ресурсами). 17
Технология бурения
Ранние нефтяные и газовые скважины бурились прямо вниз, а это означает, что добыча нефти и газа возможна только в том случае, если буровая площадка может быть установлена прямо над ними. Со временем технология бурения постоянно совершенствовалась, и к первой половине 20-го века скважины можно было бурить под углом, что позволяло размещать устье скважины вдали от уязвимых зон или конкурирующих землепользований. Совсем недавно достижения в области горизонтального бурения позволили операторам бурить горизонтально под землей на расстояние до нескольких миль. 20 Это может обеспечить повышенную гибкость при выборе расположения буровых площадок на поверхности с учетом других факторов, таких как защита окружающей среды (см. врезку).
Скважины с улучшенной нефтеотдачей и объединение
Многие передовые методы добычи нефти и газа требуют операций, охватывающих более одной аренды:
- Методы повышения нефтеотдачи, такие как заводнение паром, заводнение и нагнетание углекислого газа, требуют, чтобы оператор бурил нагнетательные скважины на некотором расстоянии от добывающих скважин. 22
- С начала 2000-х годов распространение горизонтальных скважин, простирающихся на милю и более от вертикальной части скважины, потребовало от операторов работы с владельцами прав на добычу полезных ископаемых в аренде, прилегающей к участкам, где расположены добывающие скважины.
«Объединение» означает объединение договоров аренды и распределение эксплуатационных расходов и доходов от производства в рамках таких договоров аренды между всеми вовлеченными сторонами. Владельцы полезных ископаемых, прилегающие к участку, сдаваемому в аренду для разработки нефти и газа, могут быть юридически принуждены к сдаче в аренду своих полезных ископаемых, если их собственные полезные ископаемые необходимы для разработки первой аренды — это называется «принудительным объединением». Все владельцы прав на добычу полезных ископаемых в пуле разделяют расходы и доходы, даже если на их земле нет продуктивных скважин. 23
Карта скважин в формациях Марселлус и Ютика/Пойнт-Плезант (Пенсильвания, Огайо и Западная Вирджиния) по апрель 2017 г. Хотя потенциально нефте- и/или газоносные сланцы (коричневый контур и синее поле) Для всего региона большое разнообразие факторов (рассматриваемых по всему тексту) определяют, где именно и в какой концентрации бурятся скважины. Изображение предоставлено Управлением энергетической информации США. 4
Бурение нефтяных и газовых скважин в США по количеству действующих буровых установок, 1988–2018 гг. Бум бурения на природный газ с использованием горизонтального бурения и гидроразрыва пласта в начале 2000-х годов, затем упал в связи с рецессией 2008 года и продолжал падать из-за избыточной добычи газа. Бурение в богатых нефтью сланцевых районах увеличилось после рецессии 2008 года, но сократилось из-за низких цен на нефть в 2014-2015 годах. Изображение предоставлено Управлением энергетической информации США. 21
Экономические соображения
Чтобы нефтегазовые операции были финансово жизнеспособными, ожидаемые затраты на разведку, бурение и добычу ресурсов должны быть меньше стоимости нефти и газа, которые, как ожидается, будут добыты в течение срока службы скважины. Национальный и глобальный спрос и цены на нефть и газ имеют большое значение для количества и расположения новых пробуриваемых скважин. Например, снижение цен на природный газ с 2008 г. до середины 2016 г. заставило операторов сосредоточиться на более богатых нефтью районах. Падение цен на нефть в конце 2014 г. привело к сокращению общего количества буримых новых скважин и заставило отрасль сосредоточить деятельность в районах с высокопродуктивными скважинами и более низкими эксплуатационными затратами. Даже при снижении затрат на бурение и повышении эффективности бурения 24 резко сократилось количество новых скважин. Например, в Техасе количество новых скважин, пробуренных в год, сократилось с более чем 27 000 в 2014 году до менее 9 000 в 2016 году. (2008). Области исторической разведки и добычи нефти и газа в Соединенных Штатах. Серия цифровых данных Геологической службы США DDS-69-Q.
Охрана природы – LEEP: Инструмент для определения местонахождения сланцевых месторождений Аппалачей от Охраны природы.
Охрана природы и Университет Карнеги-Меллона (2016 г.). Продвижение следующего поколения экологических методов разработки сланцевых месторождений: обсуждения и рекомендации семинара. 27-29 мая, 2015. Питтсбург, Пенсильвания.
Департамент охраны природы и природных ресурсов Пенсильвании (2017 г.). Разработка природного газа и государственные леса: статистический обзор лизинга сланцевого газа, май 2017 г.
Ссылки
1 Бивик, Л.Р.Х. (2008). Области исторической разведки и добычи нефти и газа в Соединенных Штатах. Серия цифровых данных Геологической службы США DDS-69-Q.
2 Управление энергетической информации США – сланцевые месторождения в 48 штатах, июнь 2016 г.
3 Управление энергетической информации США (2017 г.). Marcellus Shale Play: Обзор геологии.
4 Управление энергетической информации США – скважины Марселлус и Ютика/Пойнт-Плезант до апреля 2017 года.
5 Бюро управления земельными ресурсами США – Нефть и газ: лизинг.
6 Департамент охраны природы и природных ресурсов Пенсильвании (2017 г.). Разработка природного газа и государственные леса: Статистическая сводка по аренде сланцевого газа, май 2017 г.
7 Бюро по делам индейцев США – работа на землях индейцев.
8 Джой, М.П. и Димитроф С.Д. (2016). Регулирование нефти и газа в США: обзор. Westlaw, 1 июня 2016 г.
9 Bosquez IV, T. et al. (2015). Дискуссия о гидроразрыве пласта: важность проверки качества воды перед бурением. Американская ассоциация юристов, Секция судебных разбирательств: экологические судебные процессы.
10 Департамент охраны окружающей среды Нью-Йорка – Гидроразрыв пласта в больших объемах в штате Нью-Йорк.
11 Генеральная ассамблея штата Мэриленд – HB1325 (CH0013): Нефть и природный газ – гидроразрыв пласта – запрет. Утверждено губернатором 4 апреля 2017 г.
12 Департамент охраны окружающей среды штата Вермонт (2015 г.). Отчет о регулировании и безопасности гидроразрыва пласта для добычи нефти или природного газа.
13 «БЛМ Лэндс Лизинг». Заявление Нила Корнзе, директора Бюро управления земельными ресурсами Министерства внутренних дел США, в Комитете Палаты представителей по надзору и правительственной реформе, 23 марта 2016 г.
14 Бюро по управлению земельными ресурсами США – Статистика нефти и газа: Таблица 8 – Забуривание скважин.
15 Инженерный корпус армии США (2017 г.). Регулирующая роль Инженерного корпуса армии США в деятельности, связанной с добычей и распределением нефти и природного газа, июнь 2017 г.
16 Агентство по охране окружающей среды США – Что такое Закон о национальной политике в области охраны окружающей среды?
17 Бюро управления земельными ресурсами США – как мы управляем.
18 Охрана природы – LEEP: Инструмент определения местоположения сланцевых месторождений Аппалачей от Охраны природы.
19 Охрана природы и Университет Карнеги-Меллона (2016 г.). Продвижение следующего поколения экологических методов разработки сланцевых месторождений: обсуждения и рекомендации семинара. 27–29 мая 2015 г. Питтсбург, Пенсильвания.
20 «Halliburton, Eclipse Resources завершили самую длинную боковую скважину в США». Журнал World Oil, 31 мая 2016 г.
21 Управление энергетической информации США – Бурение сырой нефти и природного газа.
22 Министерство энергетики США – Повышение нефтеотдачи.
23 «Что такое «принудительное» объединение и почему это важно?» Дж. Луеллен, Husch Blackwell Emerging Energy Insights, 25 апреля 2017 г.
24 Управление энергетической информации США (2016 г.). Отчет EIA показывает снижение стоимости нефтяных и газовых скважин в США с 2012 года. Today in Energy, 30 марта 2016 г.
25 Железнодорожная комиссия Техаса (2017 г.). Сводка обработанных отчетов о бурении, заканчивании и тампонировании за 2016 год.
Нефть и окружающая среда
Загрузите полную версию документа «Нефть и окружающая среда » в формате PDF (бесплатно) или купите печатную версию (19,99 долларов США).
Другие части из этой серии:
1. Нефть и окружающая среда: введение
2. Вода в нефтяной и газовой промышленности
3. Сейсмичность, вызванная нефтегазовыми работами
4. Источники воды для гидроразрыва пласта
5. Использование пластовой воды
6. Защита подземных вод в Добыча нефти и газа
7. Заброшенные скважины
8. Что определяет местоположение скважины?
9. Землепользование в нефтяной и газовой промышленности
10. Газовое месторождение Пайндейл, Вайоминг
11. Тяжелая нефть
12. Нефть и газ в Арктике США
13. Морская нефть и газ
14. Разливы на месторождениях нефти и природного газа
15. Транспортировка нефти, газа, и продукты нефтепереработки
16. Переработка нефти и газа
17. Нетопливные продукты нефти и газа
18. Воздействие нефти и газа на качество воздуха
19. Выбросы метана в нефтегазовой промышленности
20. Снижение и регулирование выбросов метана
21. Регулирование нефтегазовых операций
22. Здоровье и безопасность при добыче нефти и газа
23. Данные о недрах в нефтегазовой промышленности
24. Геологи в области нефти и окружающей среды
Глоссарий терминов
Ссылки
Защита лесов при производстве энергии в Аппалаче ia
Леса и ручьи в Аппалачах поддерживают разнообразные популяции растений и животных, которым может угрожать фрагментация среды обитания, вызванная нефтегазовой деятельностью. Экологические организации в партнерстве с промышленностью и научными кругами работают над снижением воздействия добычи нефти и газа на поверхность в этом регионе путем оптимизации размещения буровых и производственных площадок, дорог и трубопроводов. Например:
- Инструмент ландшафтного экологического энергетического планирования (LEEP) 18 был разработан The Nature Conservancy (TNC) в сотрудничестве с Университетом Теннесси в Ноксвилле, Cadmus Group и отраслевыми консультантами. LEEP — это интерактивная веб-программа ГИС, которую отраслевые планировщики могут использовать для оценки относительных затрат и воздействия на окружающую среду различных конфигураций скважин, подъездных дорог и трубопроводов для сбора.
- Семинар 2015 года, организованный TNC и Университетом Карнеги-Меллона, собрал группу из более чем 70 организаций для разработки рекомендаций по размещению энергетической инфраструктуры для защиты биоразнообразия Аппалачей. Публикация «Продвижение следующего поколения экологических методов разработки сланцевых месторождений», 19 был совместным проектом энергетической отрасли, неправительственных организаций, академических учреждений, а также федеральных, государственных и местных органов власти.
Определение местоположения водяной скважины с помощью картирования следов трещин
В некоторых случаях, особенно при низком уровне выхода грунтовых вод, домовладельцы и фермеры могут нанять лозоходцев или ведьм-водников, чтобы помочь найти водяную скважину. Эти люди медленно пересекают вероятные области с помощью раздвоенной палки или проволочных стержней, пока палка или стержень неконтролируемо падает на землю, указывая на источник воды. Несмотря на многочисленные исследования, так и не было найдено никаких научных оснований для поддержки утверждений сторонников этого подхода.
Рис. 1. Схема зоны трещин в разрезе известняковой коренной породы. Обратите внимание на углубления на поверхности, которые часто сопровождают подземные зоны разломов.
Там, где необходимы большие объемы грунтовых вод, например, для больших домов, ферм или предприятий, клиент чаще доверяет суждениям и опыту надежного подрядчика по бурению скважин. Опытные бурильщики развивают навык распознавания тех растительных и топографических особенностей, которые указывают на лучшие перспективы обнаружения воды. Этот метод имеет научную основу, поскольку он распознает особенности поверхности, которые определяют наличие зоны разломов в нижележащей породе и/или наличие пород, содержащих достаточное количество воды (рис. 1).
Все эти методы разведки подземных вод имеют высокую вероятность добычи скважины с небольшим количеством воды. Однако, если урожай должен поддерживать современный дом, ферму, сообщество или крупный промышленный парк, иногда лучше потратить средства на компетентного гидрогеолога, использующего картографирование следов трещин для определения местонахождения высокопродуктивных скважин.
Метод отслеживания трещин
Картирование следов трещин успешно используется по всей Пенсильвании для обнаружения скважин, которые дают миллионы галлонов воды в день на постоянной основе.
Основание для определения местонахождения водяной скважины следа трещины довольно простое. здесь расположены зоны структурной слабости земной коры, содержащие зоны концентрации трещин в подстилающих коренных породах. Эти разломы на самом деле представляют собой трещины в скале, сгруппированные в зонах шириной от 5 до 50 футов, глубиной от 100 до 200 футов и длиной от нескольких тысяч футов до более мили. Каждая зона разлома может содержать один или до 200 отдельных разломов или трещин, и на любой площади в 100 акров может быть пять или десять разломов или зон разломов.
В плотно сцементированных или плотных породах, таких как известняк, вода находится только в пустотах этих трещин. В других типах горных пород, таких как песчаники, вода может быть обнаружена в крошечных порах самой породы, но, как правило, больше воды можно получить из трещин. Чтобы найти эту воду, гидрогеолог должен точно определить и нанести на карту эти зоны концентрации трещин, уделяя особое внимание конкретным местам, где эти трещины пересекаются. Пробурив скважину именно в этой точке пересечения, шансы на получение хорошего запаса воды значительно возрастают.
Зоны разломов легче всего картировать по легкодоступным аэрофотоснимкам (рис. 2). Гидрогеологи изучают черно-белые или цветные фотографии, чтобы понять наличие зоны разломов под землей. Точно так же, как трещину в оштукатуренной стене, покрытой тонким слоем краски, все еще можно увидеть, так и трещины под землей можно увидеть и нанести на карту. На наличие трещин обычно указывают резкие изменения направления потоков, наличие более высокой или более пышной растительности, расположение воронок или других впадин на поверхности или наличие неглубоких продольных впадин на поверхности поверх зоны разлома. Кроме того, почва на недавно вспаханных полях часто высыхает неравномерно, оставляя узор из темных (более влажных) и светлых (более сухих) участков. Более темные участки почвы часто указывают на углубления над зоной разлома. Эти особенности трудно различить на земле, но их можно определить наметанным глазом по фотографиям.
Рис. 2. Аэрофотоснимок, показывающий перекрестия в местах пересечения трещин.
Точность картирования следов трещин зависит от навыков человека, выполняющего картирование. Те, у кого больше опыта, могут составить карту наиболее точно и могут нанести карту на местности, где поверхностные подсказки чрезвычайно тонкие. Квалифицированный специалист часто может составить карту трещин на 100 акрах земли всего за несколько минут.
После того, как трещины нанесены на аэрофотоснимок, гидрогеолог переносит фотографию на поле, чтобы определить и отметить фактическое расположение трещин на земле для бурения. В густых лесных районах, где трудно найти ориентиры, и в быстро урбанизированных районах, где поверхностный ландшафт резко изменился, это иногда бывает сложной задачей.
Во время наземной съемки гидрогеолог также отмечает типы горных пород, обнаруженных в этом районе, чтобы определить типы горных пород, с которыми столкнется бурильщик. Зная количество воды, которое дает каждый из этих типов пород, гидрогеолог может затем посоветовать бурильщику не тратить время на бурение пород, которые содержат мало воды или вообще не содержат ее. Выездная проверка также выявляет наличие потенциальных источников загрязнения, которые могут ухудшить качество подземных вод на выбранном участке.
Аэрофотоснимки, подходящие для картирования следов трещин, широко доступны в различных онлайн-источниках (как бесплатно, так и за плату). Их также часто можно взять напрокат в местном офисе Службы охраны природных ресурсов или окружном управлении охраны природы.
Ограничения
Метод отслеживания трещин не лишен ограничений. Когда особенности поверхности сильно изменены антропогенными или природными явлениями, метод следов трещин обычно не применяется. В ледниковых районах или районах с очень глубокими отложениями рыхлых материалов этот метод также может быть трудно или невозможно применить. В районах, подвергшихся экстенсивной городской застройке, поверхностные признаки трещин могли быть стерты. По иронии судьбы, именно эти районы больше всего нуждаются в дополнительном водоснабжении. Если трещины нанесены на карту и расположены на земле до начала разработки, этот метод все еще можно применять, а перспективные участки скважин по-прежнему можно найти и защитить от будущей разработки, чтобы они были доступны, когда это необходимо.
Бурильщики также могут чаще сталкиваться с неприятными проблемами при бурении по трещинам, таким как обвалы, грязь или текучие пески. Кроме того, не каждая скважина с трещинами является фонтанной, поэтому нельзя гарантировать успех до начала буровых работ. Также может быть нехватка гидрогеологов, обученных картированию следов трещин в данном географическом районе.
Дополнительные расходы
Скважина, расположенная с помощью картирования трасс разломов, будет стоить дороже, чем скважина, расположенная случайным образом, потому что необходимо нанять квалифицированного гидрогеолога для изучения аэрофотоснимков и картирования разломов, определения пересечений разломов и посещения площадки для отметки мест бурения. Эта стоимость может варьироваться от нескольких сотен долларов до нескольких тысяч долларов в зависимости от времени и необходимых поездок. Конечно, эта дополнительная стоимость часто незначительна по сравнению с общей стоимостью скважины. На самом деле, скважина со следом трещины может сэкономить деньги в долгосрочной перспективе, увеличив шансы получения достаточного количества воды из отдельной скважины.
Области применения
В плотно сцементированных породах случайное бурение часто не дает воды, достаточной для обеспечения потребностей даже отдельного дома. Любое водопользование, требующее дебита воды, превышающего средний дебит для конкретной территории (таблица 1), в большинстве случаев существенно снизит затраты на разработку подземных вод за счет применения этого метода. Дома на одну семью редко нуждаются в колодцах для следов трещин, потому что обычно требуется небольшое количество воды, обычно менее 6 галлонов в минуту. Такое количество воды находится в большинстве беспорядочно расположенных колодцев, но есть определенные локальные участки, печально известные малодебитными колодцами.
Тип породы | Ср. Выход (гал/мин) | Выход из Трещины (гал/мин) |
---|---|---|
Кристаллический (мрамор и т.д.) | 1-20 | 200-500 |
Песчаник, сланец | 5-60 | 100-500 |
Карбонат (известняк и т. д.) | 5-500 | 500-3000 |
Неуплотненный (гравий, песок) | 100-1000 | Неприменимо |
Расположение колодцев по следам трещин гораздо полезнее, однако, для ферм, предприятий или сообществ, которым нужны добывающие скважины гораздо большего размера. Он имеет высокую вероятность превышения средней урожайности на данной территории и, следовательно, удовлетворения потребности в водопользовании. Например, одно предыдущее обследование 123 населенных пунктов, в которых были обнаружены колодцы с использованием картирования следов трещин, показало, что 80 процентов превысили средний уровень водоносных горизонтов подземных вод в их регионах. Во многих случаях полученный дебит скважин намного превышал любые ранее полученные дебиты скважин в этом регионе.
Специалисты по планированию землепользования в растущих сообществах могут также счесть картографирование следов трещин ценным инструментом для защиты будущих источников воды. Деятельность, которая может привести к загрязнению ресурсов подземных вод, например, горнодобывающая промышленность, свалки или промышленные парки, может быть расположена так, чтобы избежать зон концентрации трещин.
Рис. 3. Скважина (стрелка), расположенная во впадине, которая была нанесена на карту с использованием метода следов трещин для фермы в центральной Пенсильвании.
В поисках гидрогеолога
Первым шагом к нанесению на карту местоположения скважины с использованием метода трассировки трещин является поиск квалифицированного гидрогеолога.
