Расширительные баки
Выбрать модель:
- Описание
- Преимущества
- Характеристики
- Фото
-
Расширительный бак для систем отопления предназначены для компенсации расширения температурного расширения теплоносителя и поддержания давления в закрытых системах отопления.
Основные детали расширительного бака для систем отопления
- Стальная емкость, внутри которой находится эластичная резиновая мембрана. Емкость изготовлена из углеродистой стали и окрашена порошковой краской;
- Резиновая мембрана из этилен-пропилен-диен мономера (EPDM), имеющая ступенчатую расширяющуюся форму;
- Ниппель с колпачком из пластмассы;
- Резьбовой штуцер.
-
Преимущества расширительных баков для систем отопления:
- Теплоноситель не контактирует с воздухом, в результате чего не происходит испарение жидкости. По этой же причине трубы и радиаторы не окисляются воздухом, что способствует увеличению их срока службы.
- В закрытых расширительных баках вероятность того, что жидкость выльется за пределы бака, равняется нулю.
- Отсутствует вероятность появления воздушных пробок, которые в баках открытого типа возникают в результате повышенного давления в верхней точке отопительной системы.
- Отсутствует необходимость в подпитке отопительной системы теплоносителем, так как эксплуатация мембранных расширительных баков для системы отопления существенно облегчена.
- Расширительные баки 24 и более литра, оснащены сменной мембраной
- Экономичность, безопасность и надежность.
-

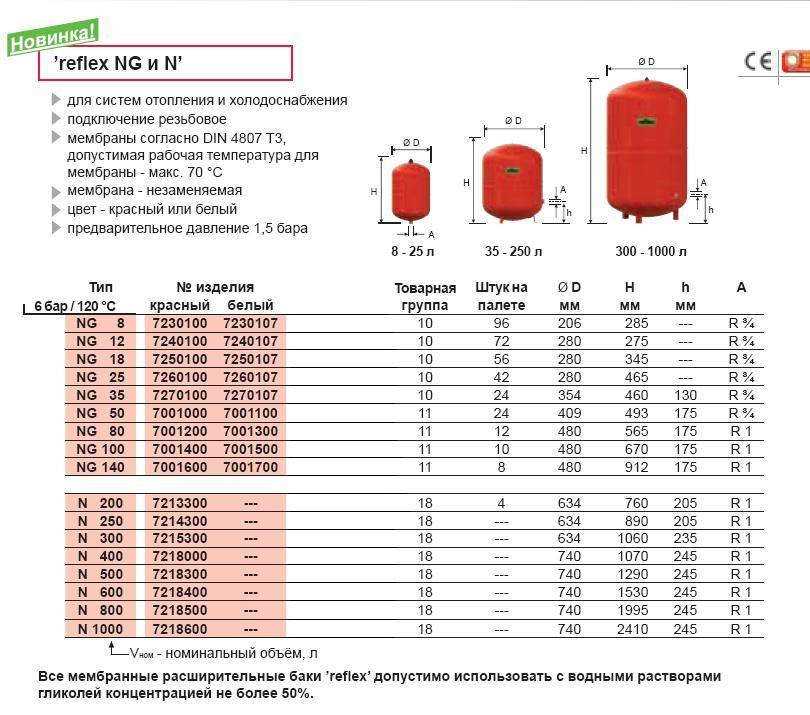

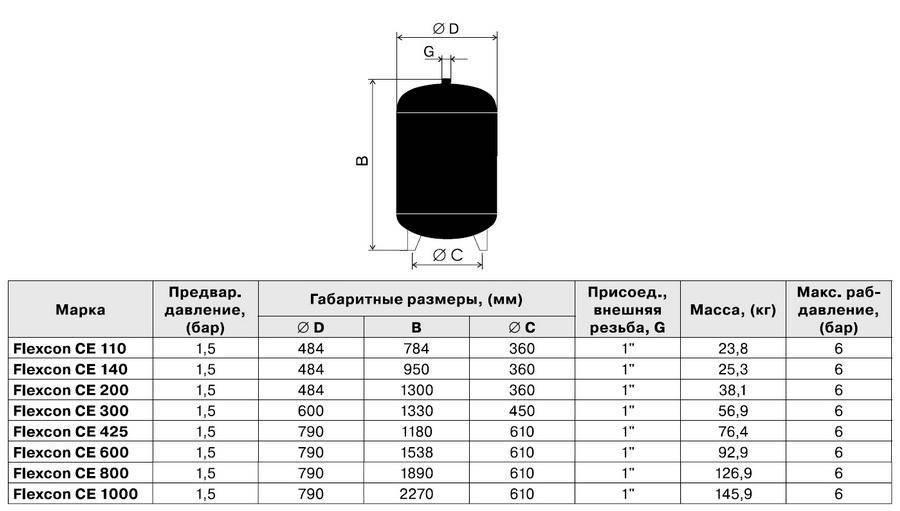

Модель/параметры B-50 B-80 B-100 B-150 B-200 B-300 B-500 B-700 Компановка Вертикальная Материал фланца Оцинкованная сталь Объем бака 50 80 100 150 200 300 500 700 Корпус бака Углеродистая сталь Присоединительный размер, дюйм 1″ 1 1/4″ 1 1/2″ Максимальное давление, бар 6 Температура теплоносителя, °C -10°C+110°C Диаметр, мм 350 450 450 500 600 650 650 800 Высота, мм 730 756 900 998 1123 1272 1715 1550 -
Фото расширительных баков
Закажите просчет системы отопления и подбор оборудования
Как подобрать расширительный бак для системы отопления ☛ Советы Строителей На DomoStr0y.
ru
Содержание
- Для чего нужен расширительный бак
- Типы расширительных бачков
- Емкости открытого типа
- Закрытый мембранный бак
- Рекомендации по выбору
- Расчет расширительного бака
- Что в итоге
В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.
Для чего нужен расширительный бак?
Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.
Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.
Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.
В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.
Типы расширительных бачков
Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом.
Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:
- открытого типа,
- закрытые, снабженные мембраной.
Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.
Емкости открытого типа
Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.
Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС.
В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.
Любой расширительный бачок для отопления открытого типа выполняет 2 функции:
- служит для компенсации расширения теплоносителя,
- производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.
В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:
- бачок, установленный на чердаке, требует хорошего утепления,
- в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять,
- теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла,
- дополнительный расход материалов и сложности при монтаже.
Закрытый мембранный бак
Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.
Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:
- в виде диафрагмы,
- баллонного типа.
Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.
Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака.
При остывании все протекает в обратном порядке.
Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.
Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.
Рекомендации по выбору
Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас.
Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.
С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.
Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.
Расчет расширительного бака
В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.
Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:
- количество теплоносителя в котловом баке – по паспорту,
- объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину,
- вместительность радиаторов – тоже по паспорту на изделие.
Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы.
Это и будет его вместительность.
Что в итоге?
Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.
Сколько стоит расширительный бачок?
Местный городской кодекс Лос-Анджелеса по строительству и безопасности требует наличия расширительного бака при каждой новой установке безбакового водонагревателя. Но что это значит для вашего кошелька? Мы предоставим вам все, что касается расширительных баков, включая их стоимость.
Более 15 лет мы устанавливали проточные водонагреватели в домах в районе Лос-Анджелеса. За это время мы подсчитали, сколько установка расширительного бака обойдется нашим клиентам.
Хотя ответ на вопрос, сколько стоит расширительный бак, прост, мы также познакомим вас с основным фактором, который может увеличить ваши общие инвестиции. Наконец, мы приземлимся на то, почему расширительные баки так важны.
Начнем!
Сколько стоит расширительный бачок?
Расширительные баки бывают двух основных размеров: на два галлона и на пять галлонов. В зависимости от того, какой из них вы выберете, вы можете ожидать цену в 75 или 100 долларов. Эта цена не включает установку, из которой складывается большая часть стоимости.
Что влияет на стоимость расширительного бака?
В отличие от других компонентов безбаковых водонагревателей, расширительные баки относительно просты. На самом деле есть только один расход, о котором нужно беспокоиться, и это установка.
Когда вы планируете установить расширительный бак, вы можете рассчитывать на цену от 500 до 800 долларов США . В эту цену входит и сам расширительный бачок. В зависимости от размера резервуара, который вы выберете, размера и длины ваших труб, количества необходимой медной трубы, запорных и обратных клапанов, цена будет колебаться в этом диапазоне.
Так как расширительные баки по умолчанию не поставляются с безбаковыми водонагревателями, вы можете рассчитывать на эти дополнительные расходы. Некоторые компании предлагают пакеты установки премиум-класса, включающие расширительный бак и очистку воды.
Почему важны расширительные баки?
Можно подумать, что расширительные баки не так важны, если они не продаются вместе с самим водонагревателем. Однако верно и обратное.
Расширительные баки предотвращают серьезные повреждения водонагревателя и водопроводной системы . Поскольку ваша семья использует горячую воду, ваш проточный водонагреватель постоянно нагревает воду. Когда вы прекращаете использовать эту горячую воду, она оставляет избыточное тепло и давление в безрезервуарном водонагревателе, вызывая тепловое расширение.
Чтобы сбросить это тепло и давление, избыточная вода и давление поступают в расширительный бак. Это предотвращает протечки и другие виды повреждений, вызванных тепловым расширением под нагрузкой на ваши трубы.
Это может сэкономить вам сотни на ремонте в будущем.
Готовы установить расширительный бак?
Мы рассмотрели, сколько стоят расширительные баки с установкой и без и зачем они нужны. К настоящему времени вы лучше представляете, чего ожидать, прежде чем отправиться на первую консультацию по безбаковому водонагревателю. Вы сможете ориентироваться в процессе установки, не теряясь и не выбиваясь из равновесия из-за неожиданных затрат.
Monkey Wrench Сантехника, отопление и воздух установили множество расширительных баков по всему округу Лос-Анджелес, и хотя они могут быть обязательными для штата, расширительные баки также в конечном итоге экономят домовладельцам сотни долларов на ненужном ремонте. Итак, если вы хотите привести свой дом в соответствие с нормами перед проверкой или просто хотите получить дополнительное спокойствие, мы можем протянуть руку помощи.
Позвоните нам по телефону (310) 853-8690 или посетите нашу страницу безрезервуарного водонагревателя, чтобы записаться на консультацию.
Если вы только начинаете свои исследования, лучше всего ознакомиться со стоимостью безбакового водонагревателя. Это поможет вам лучше понять, сколько будет стоить полная установка, будь то базовая или премиальная работа.
Требования к тепловому расширительному баку для водонагревателей в KC.
Что такое терморасширительный бак?
Терморасширительный бак — это устройство, предназначенное для регулирования давления воды в водопроводной системе вашего дома. Когда вода нагревается, она расширяется, создавая потенциал для избыточного давления в ваших трубах. Этот скачок давления может привести к утечкам или даже разрыву труб. Термические расширительные баки предлагают решение, предоставляя пространство для расширения воды, тем самым предотвращая повышение давления и потенциальное повреждение вашей водопроводной системы, включая клапан T&P вашего водонагревателя.
Системы с открытым контуром и системы с закрытым контуром
Понимание типа системы водоснабжения в вашем доме имеет решающее значение для определения необходимости теплового расширительного бака.
Двумя распространенными типами систем являются системы с открытым циклом и системы с замкнутым циклом.
Системы с замкнутым контуром
Системы с замкнутым контуром обычно используются в домах с обратным клапаном в счетчике воды, клапаном регулирования давления (PRV) или потенциально высоким давлением воды вне дома (более 80 фунтов на кв. дюйм) . Это создает настоящую замкнутую систему, в которой отсутствует механизм расширения и сжатия воды во время циклов нагрева и охлаждения. Для домов с такими системами производители настоятельно рекомендуют установку терморасширительных баков в гарантийных целях. Терморасширительные баки особенно важны для этих домов, поскольку они обеспечивают пространство для расширения воды и помогают предотвратить повышение давления.
Примечательно, что Департамент водоснабжения Канзас-Сити МО заменяет счетчики воды обратными клапанами. В этом контексте расширительные баки играют еще более важную роль. Многие домовладельцы в Канзас-Сити, штат Миссури, сообщают, что их водонагреватели начали протекать через несколько месяцев после того, как город заменит их счетчик воды, и эту проблему можно решить с помощью правильно установленного и функционирующего расширительного бака.
Системы с открытым контуром
Системы с открытым контуром распространены в некоторых районах, включая Олате и большую часть округа Джонсон, где счетчики воды обычно не имеют обратных клапанов.
Для домов с открытым контуром, в которых нет обратного клапана в счетчике воды, редукционного клапана (PRV) или высокого давления воды (выше 80 фунтов на квадратный дюйм), терморасширительный бак обычно не требуется. Однако, если присутствует предохранительный клапан или если измеренное давление воды превышает 80 фунтов на квадратный дюйм, система фактически становится системой с замкнутым контуром, и требуется расширительный бак.
Рекомендации и техническое обслуживание
Несмотря на то, что терморасширительные баки обладают многочисленными преимуществами, важно помнить о возможных проблемах. Например, бутиловая камера бака с полипропиленовым вкладышем со временем может изнашиваться.
Установка также является ключевым моментом.
